Как сделать съемник шкворней для КАМАЗа своими руками

В данной статье мы предлагаем подробную пошаговую инструкцию по изготовлению съемника шкворней своими руками для грузовых автомобилей КАМАЗ. Съемник шкворней — это незаменимый инструмент для проведения ремонта и обслуживания подвески, который позволяет эффективно и безопасно извлекать шкворни из поворотных кулаков. Мы предоставим чертежи, размеры, список необходимых материалов и технологию замены, что поможет вам сэкономить время и деньги на ремонте, а также повысить надежность вашего автомобиля.

Конструктивные особенности и выбор материалов

Создание самодельного инструмента начинается с изучения геометрии шкворневого соединения на грузовиках марок КАМАЗ, МАЗ и аналогичных моделях, где используются конические или цилиндрические пальцы.

Основная задача этого механизма — передача усилия от упорной гайки или винта на торцевую часть шкворня. Это достигается благодаря прочной конструкции поворотного кулака или специальной вставки.

Ключевым компонентом является силовой винт, который должен выдерживать значительные нагрузки на сжатие и кручение, оставаясь при этом неизменным и не повреждая резьбу в процессе эксплуатации.

Требования к силовому винту и упорам

Для производства основного штока целесообразно использовать высокопрочную сталь, например, марки 40Х или 45. Обычная конструкционная сталь может не выдержать нагрузки при запрессовке заржавевших элементов.

Диаметр резьбы следует устанавливать в пределах 20-24 мм, а шаг резьбы желательно выбирать крупный. Это обеспечит быстрое движение и снизит вероятность закусывания витков под нагрузкой.

Упорная пятка, воздействующая на шкворень, должна иметь сферическое углубление или закаленную вставку. Это предотвратит соскальзывание и обеспечит точечное приложение силы по центру оси пальца.

Важно помнить, что усилие, создаваемое таким съемником, может достигать нескольких тонн. Поэтому все резьбовые соединения должны иметь достаточный запас прочности.

Вместо токарного винта можно использовать стандартные шпильки от карданного вала или высокопрочные болты класса прочности 10.9 и выше, при условии, что их диаметр соответствует необходимым требованиям.

Опорная часть конструкции, которая будет опираться на поворотный кулак, должна быть выполнена в виде прочной скобы или рамы. Это обеспечит равномерное распределение нагрузки на большую площадь.

Материал	Рекомендуемое применение	Твердость (HRC)
Сталь 40Х	Силовой винт, шток	35-45
Сталь Ст45	Опорная пятка, гайки	30-40
Сталь 20Х (цементация)	Втулки, направляющие	50-55

Интересные факты

Вот несколько интересных фактов о изготовлении съемника шкворней своими руками для грузовых автомобилей:

1. Простота конструкции: Съемник шкворней можно изготовить из доступных материалов, таких как стальные трубы и уголки. Основная идея заключается в создании механизма, который сможет равномерно распределять нагрузку на шкворень, что позволяет избежать его повреждения при снятии.

2. Экономия средств: Изготовление съемника своими руками может значительно сэкономить деньги, особенно для владельцев небольших автосервисов или индивидуальных предпринимателей. Готовые инструменты могут стоить довольно дорого, в то время как самодельный съемник может быть собран из подручных материалов за небольшую сумму.

3. Универсальность: Самодельные съемники могут быть адаптированы под конкретные модели грузовых автомобилей. Это позволяет создать инструмент, который будет идеально соответствовать размерам и особенностям конструкции, что делает процесс снятия шкворней более эффективным и безопасным.

Технология изготовления универсального съемника

Создание инструмента включает несколько ключевых этапов, каждый из которых требует внимательности и соблюдения размерных параметров для эффективной работы устройства.

На первом этапе изготавливается силовой винт. Его обрабатывают на токарном станке для нарезки резьбы или устанавливают готовую шпильку.

Следующий шаг — формирование опорной рамы. Она может быть выполнена сварным способом или цельнокованой, в зависимости от доступного оборудования и уровня квалификации исполнителя.

Изготовление опорной рамы и упоров

Опорная рама обычно изготавливается из толстолистовой стали толщиной не менее 15-20 мм или из прочного швеллера, формируемого в П-образную конструкцию.

В центральной части перекладины необходимо просверлить отверстие для силового винта. Оно должно быть перпендикулярно плоскости опоры, чтобы избежать перекосов.

Для надежной фиксации рамы на поворотном кулаке применяются специальные лапы или упоры, которые крепятся к технологическим отверстиям или привалочным плоскостям.

Если конструкция включает гидравлический домкрат в качестве силового элемента, рама дополнительно усиливается ребрами жесткости.

Соединение компонентов рамы рекомендуется выполнять с помощью электродуговой сварки с глубоким проваром. После сварки швы следует зачистить и проверить на наличие трещин.

Внутренние поверхности упоров, соприкасающиеся с деталями автомобиля, желательно обработать напильником или шлифовальной машиной, чтобы избежать повреждения посадочных мест на технике.

Модификации для разных моделей грузовиков

Для автомобилей КАМАЗ с коническими шкворнями часто требуется специальная опорная вставка. Она устанавливается под цапфой и передает усилие от рамы съемника.

Цилиндрические шкворни, используемые на некоторых моделях МАЗ и современных КАМАЗах, упрощают конструкцию. Здесь не нужно учитывать угол конусности при выпрессовке.

Универсальность инструмента обеспечивают сменные наконечники на силовом винте, что позволяет работать с пальцами различных диаметров и форм.

Некоторые мастера используют переходную втулку для подключения гидравлического домкрата малой мощности, что значительно упрощает работу.

Важно предусмотреть возможность регулировки высоты опоры, так как износ втулок и шкворней может изменять геометрию узла.

Процесс замены шкворней с использованием съемника

Замена шкворней требует тщательной подготовки рабочего пространства и разборки соседних узлов для доступа к механизму.

Сначала установите автомобиль на ровной поверхности и зафиксируйте его противооткатными упорами. Затем приподнимите переднюю ось с помощью домкрата или козлов.

После этого снимите колесо, тормозной барабан и суппорт, чтобы получить доступ к поворотному кулаку.

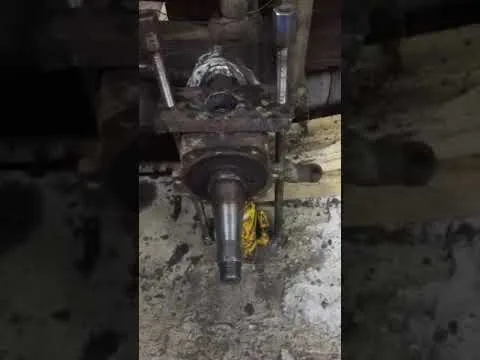

Подготовка узла и установка инструмента

Перед началом выпрессовки важно тщательно очистить внешнюю поверхность поворотного кулака от загрязнений, масла и остатков старой смазки.

Сначала снимите крышку шкворня, затем открутите регулировочную гайку и извлеките конические пружинные шайбы, если они предусмотрены в конструкции.

Опорная часть съемника должна быть установлена так, чтобы усилие передавалось строго вдоль оси шкворня, избегая перекосов.

Силовой винт рекомендуется смазать графитовой смазкой или солидолом, чтобы уменьшить трение в резьбе и облегчить вращение.

1. Поместите опорную втулку съемника на торец шкворня или в специальное технологическое отверстие.
2. Закрепите раму съемника на поворотном кулаке, убедившись в надежной фиксации лап.
3. Начните вращать силовой винт с помощью ключа, создавая предварительное натяжение в системе.
4. Следите за положением упоров: если возникнет перекос, остановитесь и выровняйте конструкцию.
5. Продолжайте вращение до полного извлечения шкворня из посадочного отверстия.

Во время выпрессовки может понадобиться прогреть корпус поворотного кулака газовой горелкой, если шкворень сильно прикипел или заржавел.

После удаления старого пальца тщательно очистите посадочное отверстие металлической щеткой и ветошью, а также проверьте его на наличие задиров.

Установка новых шкворней и регулировка

Перед установкой новые шкворни необходимо тщательно смазать графитной смазкой или специализированным составом для шкворневых соединений.

Запрессовка выполняется с использованием того же съемника, но с измененной конфигурацией упоров. Это позволяет передавать нагрузку на буртик или торец пальца, не повреждая резьбу.

После установки нужно отрегулировать зазор в шкворневом соединении с помощью регулировочных прокладок и гаек.

Контроль состояния осуществляется путем покачивания колеса: люфт должен отсутствовать, но колесо должно свободно вращаться.

Типичные ошибки и меры безопасности

Игнорирование мер безопасности при использовании самодельных инструментов под высоким давлением может привести к серьезным травмам.

Часто причиной неудач становится неправильный выбор материала для силового винта, который может деформироваться в критический момент.

Недостаток смазки в резьбовых соединениях приводит к заклиниванию винта, что делает невозможным продолжение работы без ремонта инструмента.

1. Использование некачественных материалов — применение обычной арматуры или низкоуглеродистой стали для винта может привести к его растяжению или срыву резьбы. Рекомендуется использовать легированные стали.
2. Неправильное распределение усилия — если съемник установлен не по оси шкворня, возникает боковая нагрузка, что может привести к поломке лап инструмента или повреждению поворотного кулака. Требуется тщательная центровка.
3. Отсутствие фиксации автомобиля — работа на домкрате без дополнительных страховочных опор (козлов) строго запрещена, так как срыв домкрата может привести к падению тяжелой техники.
4. Попытка выбить шкворень ударами — использование кувалды после частичной выпрессовки съемником часто приводит к расклепыванию торца и невозможности дальнейшей работы. Усилие должно быть только тянущим.

⚠️ Внимание: При работе с газовым резаком или горелкой для прогрева узла убедитесь, что рядом нет легковоспламеняющихся жидкостей, а тормозные шланги защищены от теплового воздействия.

Особое внимание следует уделять состоянию резьбы на самодельном винте: появление трещин или смятие витков сигнализирует о пределе прочности инструмента.

Работы лучше выполнять в паре, так как контроль за перекосом рамы съемника требует визуального наблюдения с разных сторон.

Обслуживание и долговечность соединения

Качество замены шкворней напрямую влияет на срок службы передней подвески и безопасность движения грузового автомобиля.

Правильно установленные шкворни обеспечивают точное управление и исключают вибрации на рулевом колесе.

Регулярная проверка зазоров и смазка узла через масленки значительно увеличивает срок эксплуатации новых втулок и пальцев.

Параметр	Нормативное значение	Допустимый износ
Зазор в шкворне	0.02 - 0.10 мм	до 0.40 мм
Момент затяжки гайки	25-30 кгс·м	—
Люфт колеса	Отсутствует	Не допускается

В процессе эксплуатации водителю следует внимательно следить за стуками в передней подвеске, так как это может указывать на износ шкворневых втулок.

Своевременная замена изношенных компонентов помогает избежать разрушения поворотного кулака и повреждения шин из-за нарушения углов установки колес.

Использование качественных смазочных материалов, которые не вымываются водой и устойчивы к перепадам температур, необходимо для долгого срока службы узла.

⚠️ Важно: После замены шкворней обязательно проверьте и при необходимости отрегулируйте схождение передних колес, так как геометрия подвески могла измениться.

Самодельный съемник, созданный с соблюдением технологий, станет надежным помощником и оправдает затраченные усилия уже после первого успешного использования.

Точность изготовления и правильное применение инструмента гарантируют сохранность дорогостоящих узлов грузовика и позволяют выполнить ремонт в кратчайшие сроки.

Регулярный контроль состояния передней оси и быстрое устранение люфтов — залог безопасности водителя и сохранности груза.

Советы по эксплуатации съемника

Эксплуатация съемника шкворней требует внимательности и соблюдения определенных правил, чтобы обеспечить его долговечность и эффективность. Ниже приведены основные рекомендации по правильному использованию и уходу за этим инструментом.

1. Подготовка рабочего места: Перед началом работы убедитесь, что ваше рабочее место чистое и хорошо освещенное. Уберите все лишние предметы, которые могут помешать процессу. Также рекомендуется использовать защитные очки и перчатки для обеспечения безопасности.

2. Проверка состояния съемника: Перед использованием обязательно осмотрите съемник на наличие повреждений или износа. Убедитесь, что все детали, включая захваты и винты, находятся в исправном состоянии. Если вы заметили какие-либо дефекты, не используйте инструмент до их устранения.

3. Правильная установка: При установке съемника на шкворень следите за тем, чтобы он был правильно выровнен. Неправильная установка может привести к повреждению как съемника, так и шкворня. Убедитесь, что захваты плотно обхватывают шкворень, а винты надежно зафиксированы.

4. Использование смазки: Для облегчения процесса снятия шкворня рекомендуется использовать смазку. Нанесите небольшое количество проникающей смазки на соединение перед началом работы. Это поможет уменьшить трение и упростит процесс демонтажа.

5. Постепенное приложение усилия: При использовании съемника не спешите. Постепенно увеличивайте усилие, чтобы избежать резкого срыва или повреждения шкворня. Если вы чувствуете, что инструмент заедает, остановитесь и проверьте, правильно ли он установлен.

6. Хранение инструмента: После завершения работы тщательно очистите съемник от грязи и смазки. Храните его в сухом месте, защищенном от влаги, чтобы избежать коррозии. Рекомендуется использовать специальный чехол или ящик для хранения, чтобы предотвратить механические повреждения.

7. Регулярное обслуживание: Периодически проводите техническое обслуживание съемника. Проверяйте его на наличие износа, смазывайте подвижные части и при необходимости заменяйте поврежденные элементы. Это поможет продлить срок службы инструмента и сохранить его работоспособность.

Следуя этим простым советам, вы сможете эффективно использовать съемник шкворней, обеспечивая безопасность и качество выполняемых работ. Правильная эксплуатация инструмента не только упростит процесс, но и снизит риск возникновения непредвиденных ситуаций.

Хранение и транспортировка инструмента

Правильное хранение и транспортировка съемника шкворней являются важными аспектами, которые обеспечивают долговечность инструмента и его эффективность в работе. Для того чтобы избежать повреждений и сохранить функциональность съемника, следует учитывать несколько ключевых моментов.

1. Хранение инструмента

Съемник шкворней должен храниться в сухом, защищенном от влаги месте. Влага может привести к коррозии металлических частей, что негативно скажется на работе инструмента. Рекомендуется использовать специальные ящики или контейнеры для хранения, которые обеспечивают защиту от внешних факторов. Если съемник имеет резьбовые соединения, их следует смазывать антикоррозийными составами для предотвращения ржавчины.

2. Организация хранения

Для удобства использования и быстрого доступа к инструменту, стоит организовать его хранение по категориям. Например, можно выделить отдельные секции для съемников разных размеров или типов. Это поможет избежать путаницы и сэкономит время при поиске нужного инструмента. Также полезно маркировать ящики или контейнеры, чтобы сразу видеть, что в них находится.

3. Транспортировка инструмента

При транспортировке съемника шкворней необходимо обеспечить его надежную фиксацию, чтобы избежать повреждений. Используйте жесткие контейнеры или сумки с защитными вставками, которые предотвратят столкновения инструмента с другими предметами. Если съемник состоит из нескольких частей, рекомендуется разобрать его перед транспортировкой и упаковать каждую деталь отдельно.

4. Защита от механических повреждений

Для дополнительной защиты съемника можно использовать мягкие чехлы или оберточные материалы, такие как пузырчатая пленка. Это особенно важно, если инструмент будет перевозиться в условиях, где возможны удары или падения. Также стоит избегать перегрузки контейнеров, чтобы не допустить деформации или повреждения инструмента.

5. Регулярный осмотр и обслуживание

Независимо от того, как вы храните и транспортируете съемник, важно регулярно проверять его состояние. Осматривайте инструмент на наличие повреждений, коррозии или износа. При необходимости проводите профилактическое обслуживание, включая смазку подвижных частей и замену изношенных элементов. Это поможет продлить срок службы съемника и обеспечит его надежную работу.

Следуя этим рекомендациям, вы сможете обеспечить долгую и эффективную службу вашего съемника шкворней, а также избежать ненужных затрат на его восстановление или замену.

Альтернативные методы замены шкворней

Замена шкворней на грузовых автомобилях – это задача, требующая особого внимания и точности. Однако, помимо использования специализированных инструментов, таких как съемники, существуют и альтернативные методы, которые могут быть полезны в определенных ситуациях. Рассмотрим несколько из них.

1. Использование гидравлического пресса

Гидравлический пресс – это мощный инструмент, который может значительно облегчить процесс замены шкворней. Для этого необходимо снять колесо и тормозной механизм, а затем установить пресс так, чтобы он воздействовал на шкворень. Постепенно увеличивая давление, можно добиться его выталкивания. Этот метод требует осторожности, чтобы не повредить другие элементы подвески.

2. Применение молотка и проставок

Если у вас нет доступа к гидравлическому прессу, можно использовать молоток и проставки. Для этого необходимо аккуратно выбить шкворень, используя проставки, которые помогут распределить удар по поверхности. Важно помнить, что данный метод требует значительной физической силы и может привести к повреждению шкворня или других компонентов, если не соблюдать осторожность.

3. Нагревание

Нагревание шкворня с помощью газовой горелки может помочь в его извлечении. При нагревании металл расширяется, что может облегчить его выталкивание. Однако этот метод требует особой осторожности, так как перегрев может привести к деформации или повреждению шкворня и окружающих деталей. Рекомендуется использовать этот метод только в крайних случаях и с соблюдением всех мер безопасности.

4. Использование специальных смазок

Перед началом процесса замены шкворней можно использовать специальные проникающие смазки, которые помогут ослабить коррозию и облегчат извлечение шкворня. Нанесите смазку на соединения и оставьте на некоторое время, чтобы она могла проникнуть в зазоры. Это может значительно упростить процесс и снизить риск повреждения деталей.

5. Обращение к профессионалам

Если вы не уверены в своих силах или не имеете необходимого инструмента, всегда можно обратиться к профессионалам. Сервисные центры обладают всем необходимым оборудованием и опытом для быстрой и качественной замены шкворней. Это может быть более затратным, но гарантирует, что работа будет выполнена правильно и безопасно.

Каждый из этих методов имеет свои плюсы и минусы, и выбор подходящего способа зависит от конкретной ситуации, наличия инструментов и уровня подготовки механика. Важно помнить о безопасности и не торопиться в процессе замены шкворней, чтобы избежать повреждений как автомобиля, так и самого механика.

Использование профессионального оборудования

При работе с грузовыми автомобилями, особенно в процессе ремонта и обслуживания, часто возникает необходимость в извлечении шкворней. Для этой задачи существует множество профессиональных инструментов, однако их стоимость может быть довольно высокой. В этом контексте использование съемника шкворней, изготовленного своими руками, становится не только экономически выгодным, но и практичным решением.

Профессиональные съемники шкворней представляют собой специализированные устройства, которые обеспечивают надежное и безопасное извлечение шкворней без повреждения деталей. Они могут быть как гидравлическими, так и механическими, и часто имеют множество насадок для работы с различными типами шкворней. Однако, если у вас нет возможности приобрести такое оборудование, можно создать аналогичный инструмент самостоятельно.

Для начала, вам понадобятся некоторые основные материалы и инструменты. В качестве основы для съемника можно использовать прочный металлический профиль или стальной пруток. Также вам понадобятся:

• Металлические пластины для создания захватов;
• Гайки и болты для соединения элементов;
• Сварочный аппарат или болгарка для обработки металла;
• Ключи и другие инструменты для сборки.

Процесс изготовления съемника можно разбить на несколько этапов:

1. Проектирование: Начните с разработки чертежа вашего съемника. Определите размеры и форму захватов, а также длину рычага. Убедитесь, что конструкция будет достаточно прочной для работы с нагрузками, которые возникают при извлечении шкворней.
2. Изготовление захватов: Вырежьте металлические пластины по размерам, указанным в чертеже. Захваты должны быть достаточно широкими, чтобы обеспечить надежное сцепление со шкворнем. Обработайте края, чтобы избежать острых углов.
3. Сборка конструкции: Соедините захваты с основным рычагом с помощью болтов и гаек. Убедитесь, что все соединения надежны и не имеют люфта. Если вы используете сварку, проверьте качество швов.
4. Тестирование: Перед использованием съемника на реальном автомобиле проведите тестирование на старых деталях. Это поможет убедиться в надежности конструкции и выявить возможные недостатки.

Важно помнить, что при использовании самодельного съемника необходимо соблюдать меры безопасности. Используйте защитные очки и перчатки, чтобы избежать травм. Также убедитесь, что автомобиль надежно зафиксирован и не может сдвинуться во время работы.

В заключение, изготовление съемника шкворней своими руками — это не только способ сэкономить деньги, но и возможность создать инструмент, который будет полностью соответствовать вашим потребностям. Следуя приведенным рекомендациям и проявляя аккуратность, вы сможете успешно справиться с этой задачей и значительно упростить процесс ремонта грузового автомобиля.
