В данной статье мы подробно рассмотрим схему коробки передач ZF, установленной на грузовике КАМАЗ 6520, а также разберем ее устройство и основные принципы работы. Знание конструкции и функционала КПП ZF поможет владельцам и механикам лучше понять работу трансмиссии, а также эффективно диагностировать и устранять типичные неисправности. Мы также предоставим информацию о кодах ошибок и инструкции по ремонту, что сделает статью полезным ресурсом для всех, кто сталкивается с эксплуатацией и обслуживанием данной модели.
Архитектура управления трансмиссией ZF 16S
Коробка передач ZF 16S, установленная на КАМАЗ 6520, представляет собой сложную механическую конструкцию с электронно-пневматическим управлением. В центре системы находится блок управления EGS (Electronic Gearbox System), который обрабатывает сигналы от селектора и датчиков, отправляя команды пневматическим клапанам. Без корректной работы этого блока невозможно переключение передач в автоматическом или полуавтоматическом режимах.
Электрическая схема охватывает не только коробку передач, но и жгуты проводов, соединяющие раму с КПП. Проблемы часто возникают в местах соединений из-за вибраций, характерных для тяжелых самосвалов. Оксидирование контактов в разъемах может привести к потере сигнала, что система интерпретирует как неисправность датчика.
Система управления организована по модульному принципу, где каждый исполнительный механизм имеет уникальный адрес или отдельную линию управления. Это позволяет диагностировать компоненты, такие как делитель или основной диапазон, независимо друг от друга. Понимание этой структуры критически важно для анализа электрических схем и выявления обрывов.
Электронный блок и проводка
Ключевым компонентом схемы является электронный модуль, который можно установить на корпусе коробки или вынести в кабину, в зависимости от года выпуска модели КАМАЗ 6520. Он получает питание от бортовой сети автомобиля, поэтому первым шагом при диагностике является проверка напряжения на входе блока. Модули EGS 2-го и 3-го поколения имеют разные схемы подключения, что требует внимательного изучения документации.
Проводной жгут подвержен негативному влиянию внешней среды, включая химические реагенты, влагу и механические повреждения от камней. В схеме предусмотрены предохранители, которые защищают управляющую цепь от короткого замыкания. Если коробка перестала реагировать на команды, необходимо проверить состояние плавких вставок в главном блоке предохранителей автомобиля.
Разъемы подключения оснащены уплотнителями, однако со временем резиновые элементы теряют эластичность. Влага, проникающая внутрь разъема, может привести к коррозии контактов и возникновению паразитных токов. Для восстановления работоспособности часто требуется полная дефектовка жгута и замена контактной группы.
| Компонент КПП ZF | Описание | Рекомендации по ремонту |
|---|---|---|
| Корпус КПП | Основная часть, в которой размещены все механизмы | Проверка на наличие трещин и деформаций, замена при необходимости |
| Шестерни | Передают крутящий момент от двигателя к колесам | Проверка на износ, замена при наличии повреждений |
| Синхронизаторы | Обеспечивают плавное переключение передач | Очистка и смазка, замена при заедании или повреждении |
| Уплотнительные кольца | Предотвращают утечку масла | Замена при обнаружении утечек |
| Масляный насос | Обеспечивает циркуляцию масла в КПП | Проверка работоспособности, замена при снижении давления масла |
| Сальники | Уплотняют места соединений | Замена при наличии утечек масла |
| Валы | Передают вращение от шестерен | Проверка на износ и деформации, замена при необходимости |
Интересные факты
Вот несколько интересных фактов о схеме КПП ZF для КАМАЗ 6520, ее устройстве и ремонте:
Механическая надежность: КПП ZF, используемая в КАМАЗ 6520, известна своей высокой надежностью и долговечностью. Она спроектирована для работы в тяжелых условиях, что делает ее идеальной для грузовых автомобилей, эксплуатируемых на сложных маршрутах. Конструкция коробки передач позволяет эффективно передавать мощность от двигателя к колесам, что особенно важно для грузовых автомобилей.
Современные технологии: КПП ZF для КАМАЗ 6520 часто оснащаются современными технологиями, такими как система автоматического переключения передач и электронное управление. Это не только упрощает управление автомобилем, но и повышает топливную эффективность, что является важным фактором для владельцев грузовиков.
Ремонт и обслуживание: Ремонт КПП ZF требует специализированных знаний и оборудования. Однако благодаря модульной конструкции, многие компоненты можно заменить без необходимости полной разборки коробки передач. Это значительно сокращает время простоя автомобиля и снижает затраты на обслуживание, что является важным аспектом для транспортных компаний.
Эти факты подчеркивают как технические характеристики КПП ZF, так и практические аспекты ее эксплуатации и ремонта.
Пневматическая схема и исполнительные механизмы
Переключение передач в трансмиссии ZF происходит с помощью сжатого воздуха, который поступает из ресиверов автомобиля через систему клапанов. Пневматическая система включает редукционный клапан для стабилизации давления и группу электромагнитных клапанов, регулирующих поток воздуха к цилиндрам. Давление в системе должно строго соответствовать установленным нормам, иначе переключение может происходить с задержками или рывками.
Воздушные цилиндры делятся на несколько категорий: цилиндр сцепления, цилиндр делителя и цилиндры основного диапазона. Каждый из этих цилиндров оснащен своим соленоидом управления, который активируется по сигналу от электронного блока. Если герметичность в любом из контуров нарушена, это приводит к падению давления и невозможности включения передачи.
Важно следить за состоянием трубок и шлангов, соединяющих клапаны с цилиндрами. Пластиковые трубки со временем становятся хрупкими и могут трескаться в местах сгиба. Утечка воздуха часто проявляется характерным свистом, который слышен под кабиной или в области коробки передач при попытке переключения.
Система делителя и диапазонника
Делитель передач (полуавтомат) удваивает количество передач и управляется отдельным пневмоцилиндром. В его конструкции есть электромагнитный клапан, который активируется при переключении между высокими и низкими передачами. Проблемы с этим узлом могут проявляться в том, что коробка передач работает только в одном диапазоне и не реагирует на кнопку переключения режимов.
Диапазонник отвечает за переключение между основной и повышенной группами передач в трансмиссии. Его цилиндр имеет увеличенный объем и требует много воздуха для быстрого срабатывания. Если диапазонник переключается медленно, это может указывать на засорение фильтра в пневматической системе или износ манжет поршня.
Для проверки работы делителя и диапазонника необходимо подать сжатый воздух непосредственно в цилиндры, минуя электромагнитные клапаны. Это исключает возможность механического заклинивания штоков. Если цилиндры перемещаются свободно, проблема может быть в электрической части или в подаче воздуха.
| Компонент | Функция | Типичные неисправности |
|---|---|---|
| Редукционный клапан | Регулировка давления воздуха | Сниженное или повышенное давление |
| Электромагнитный клапан | Управление воздушным потоком | Отсутствие сигнала или заклинивание |
| Пневмоцилиндр | Механическое перемещение вилок | Износ манжет, заклинивание штока |
Датчики и сигнальные элементы
Электронная система управления работает на основе данных, получаемых от множества датчиков, установленных на корпусе трансмиссии. Ключевыми компонентами являются датчик положения селектора, датчик частоты вращения выходного вала и датчики положения вилок. Неполадки в работе любого из этих элементов могут блокировать переключение передач для обеспечения безопасности.
Датчик селектора (или рычага) передает информацию о намерении водителя изменить передачу. Он может быть как контактной группой, так и бесконтактным устройством. При загрязнении или смещении датчик может выдавать неправильный код передачи, что приводит к тому, что блок управления не получает команду на переключение.
Датчик скорости на выходном валу играет критически важную роль в работе системы EGS, так как отвечает за синхронизацию валов. В случае его неисправности трансмиссия может перейти в аварийный режим или не переключать передачи на скорости выше определенного уровня. Зазор между датчиком и зубчатым венцом должен строго соответствовать установленным техническим требованиям.
Диагностика электрических цепей
Для проверки датчиков используйте мультиметр или диагностический сканер, подключенный к разъему K-Line. В реальном времени можно отслеживать изменения показаний датчиков при перемещении рычага или вращении валов. Если сигнал не меняется, это может указывать на разрыв цепи или неисправность самого датчика.
Часто возникает проблема «плавающего» контакта, когда сигнал периодически пропадает из-за вибрации. Для выявления такой неисправности прозвоните провода, одновременно покачивая жгут. Восстановление контакта может потребовать замены участка проводки или перепайки разъемов.
При замене датчиков крайне важно использовать оригинальные детали или качественные аналоги, так как дешевые заменители часто имеют погрешности в показаниях. Неправильные данные могут привести к сбоям в работе коробки передач и ускоренному износу синхронизаторов.
- Подключите диагностический адаптер к разъему вашего автомобиля.
- Запустите программное обеспечение для диагностики коробки передач ZF.
- Перейдите в раздел «Параметры» или «Данные в реальном времени».
- Следите за значением датчика положения селектора при переключении рычага.
Типичные неисправности и методы их устранения
Эксплуатация КАМАЗ 6520 в сложных условиях может вызвать типичные проблемы с коробкой передач ZF. Водители часто сталкиваются с невозможностью переключения передач, случайным отключением скорости или посторонними шумами во время работы. Знание этих симптомов помогает быстро определить направление поиска неисправности.
Одной из наиболее распространенных проблем является износ выжимного подшипника и пневмогидравлического усилителя сцепления (ПГУ). Если сцепление не отключается полностью, синхронизаторы не могут выровнять скорости валов, что делает невозможным включение передачи. В этом случае не потребуется ремонт коробки передач; достаточно провести регулировку или заменить элементы сцепления.
Шумы в коробке передач могут быть связаны с недостаточным уровнем масла или его низким качеством. Также источником звуков могут стать подшипники валов или шестерни с поврежденными зубьями. Диагностика на слух требует опыта, так как звуки могут передаваться через металлические конструкции рамы.
Проблемы с переключением передач
Если переключение передач происходит с трудностями или сопровождается хрустом, в первую очередь стоит проверить состояние троса или тяги управления (если они есть) и работу пневмосистемы. В случае электронных трансмиссий проблема часто заключается в рассинхронизации актуаторов. Для её решения может потребоваться калибровка точки сцепления и положения вилок.
Самопроизвольное отключение передачи обычно указывает на неисправность фиксаторов вилок или износ зубьев муфт. Также причиной могут быть деформация штоков или ослабление крепления коробки передач к двигателю. В таких случаях необходимо провести дефектовку внутренних узлов и заменить изношенные компоненты.
Задержки при переключении передач часто возникают из-за проблем в пневматической системе: низкое давление в ресиверах, неисправные клапаны или утечки. Система EGS ожидает достижения определённого давления перед активацией передачи, и если этот процесс затягивается, это приводит к дискомфорту и потере времени.
Типичные ошибки
- Игнорирование кодов ошибок — попытка устранить неисправность заменой деталей без предварительного считывания кодов из блока управления часто приводит к ненужным расходам и не решает основную проблему.
- Использование неподходящего масла — заливка масел с вязкостью, не соответствующей стандарту ZF TE-ML 16, может вызвать ускоренный износ синхронизаторов и перегрев трансмиссии.
- Неправильная регулировка сцепления — установка чрезмерного свободного хода педали может привести к тому, что сцепление «ведет», и передачи включаются с трудом, что водители могут ошибочно воспринимать как неисправность коробки передач.
- Пренебрежение калибровкой — после замены электронных компонентов или демонтажа коробки передач обязательно нужно провести процедуру калибровки, иначе блок управления будет функционировать неправильно.
⚠️ Внимание: Ремонт КПП ZF требует специальных знаний и инструментов. Неквалифицированное вмешательство может привести к поломке дорогостоящего агрегата.
Обслуживание и ресурс агрегата
Для долговечной и надежной работы коробки передач ZF на КАМАЗ 6520 важно строго следовать регламенту технического обслуживания. Регулярная замена масла и проверка уровня и состояния пневмосистемы помогают выявить проблемы на ранних стадиях. Срок службы агрегата зависит от условий эксплуатации и своевременности обслуживания.
Если автомобиль используется в сложных условиях, таких как перегрузки или работа в карьерах, интервалы замены масла следует сократить. Продукты износа, накапливающиеся в масле, действуют как абразивные частицы, ускоряя износ трущихся элементов. Фильтр (если предусмотрен конструкцией) также требует регулярной очистки или замены.
Контроль температуры работы коробки передач имеет большое значение. Перегрев масла может привести к потере его смазывающих свойств и деформации компонентов. При частых перегревах стоит обратить внимание на систему охлаждения или стиль вождения, так как длительная работа на высоких оборотах без нагрузки негативно сказывается на трансмиссии.
⚠️ Внимание: Информация о совместимости деталей и схемах может изменяться в зависимости от года выпуска автомобиля и модификации коробки. Всегда сверяйтесь с официальной документацией производителя.
- Проверьте уровень масла в КПП при прогретом двигателе.
- Слейте отработанное масло через сливное отверстие.
- При необходимости промойте картер коробки промывочной жидкостью.
- Залейте новое масло до уровня контрольного отверстия.
- Используйте масла класса API GL-4 или GL-5 в соответствии с требованиями спецификации.
- Регулярно заменяйте воздушные фильтры пневмосистемы.
- Проверяйте затяжку крепежных болтов, соединяющих КПП с двигателем.
- Следите за чистотой разъемов электрической части.
Диагностический код: P0700 - Неисправность системы управления трансмиссией
Действие: Проверьте цепь питания блока управления и целостность датчиков.
Ремонт и обслуживание КПП ZF на КАМАЗ 6520 требуют комплексного подхода и понимания взаимосвязей между механическими, пневматическими и электрическими системами. Правильная диагностика позволяет избежать ненужных затрат и простоев техники. Соблюдение рекомендаций производителя и использование качественных запасных частей обеспечивают надежность трансмиссии в любых условиях эксплуатации.
Знание схемы и принципов работы дает преимущество при поиске неисправностей. Однако в сложных случаях, требующих вскрытия коробки или перепрошивки блока, лучше обратиться к профессионалам. Грамотная эксплуатация и своевременное обслуживание — залог бесперебойной работы самосвала.
Ремонт и замена основных узлов КПП
Ремонт и замена основных узлов КПП ZF для КАМАЗ 6520 являются важными процессами, которые требуют внимательного подхода и знаний о конструкции трансмиссии. КПП ZF, используемая в данном автомобиле, отличается высокой надежностью и долговечностью, однако, как и любое другое механическое устройство, она подвержена износу и поломкам.
Основные узлы КПП включают в себя корпус, шестерни, синхронизаторы, подшипники, валы и сцепление. Каждый из этих элементов играет ключевую роль в работе трансмиссии, и их состояние напрямую влияет на эксплуатационные характеристики автомобиля.
Корпус КПП служит основой для всех внутренних компонентов и обеспечивает защиту от внешних воздействий. При ремонте корпуса необходимо тщательно проверять его на наличие трещин и деформаций. В случае обнаружения повреждений, корпус может быть отремонтирован путем сварки или замены на новый.

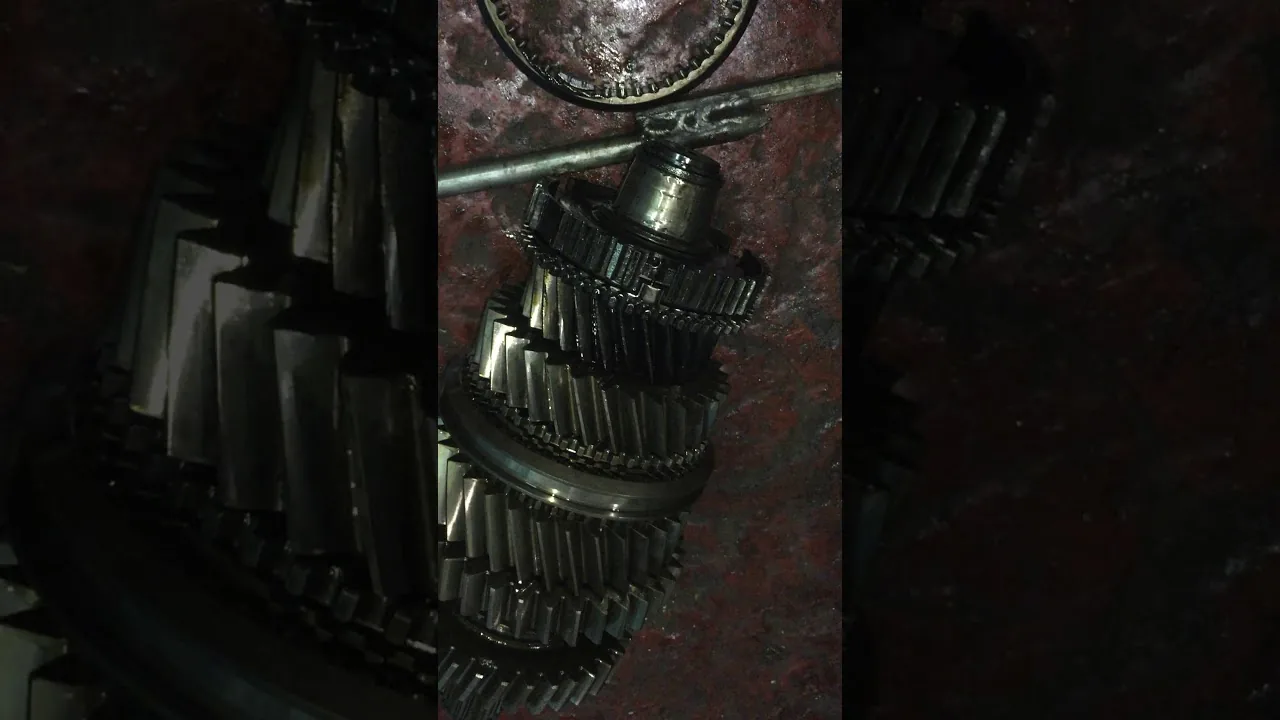

Шестерни являются основными элементами, обеспечивающими передачу крутящего момента. Износ шестерен может привести к шуму, вибрации и снижению эффективности работы КПП. При ремонте шестерен важно проверить их на наличие сколов и задиров. В случае серьезного износа рекомендуется заменить шестерни на новые, так как восстановление может не обеспечить необходимую прочность и долговечность.
Синхронизаторы обеспечивают плавное переключение передач. Их неисправность может проявляться в затрудненном переключении или заедании передач. При ремонте синхронизаторов следует обратить внимание на состояние фрикционных колец и пружин. Если они изношены, их необходимо заменить, чтобы восстановить нормальную работу КПП.
Подшипники играют важную роль в снижении трения и обеспечении плавного вращения валов. Износ подшипников может привести к повышенному шуму и вибрации. При ремонте подшипников необходимо заменить их на новые, а также проверить состояние валов, на которых они установлены.
Валы передают крутящий момент от двигателя к колесам. Износ валов может привести к потере мощности и снижению эффективности работы трансмиссии. При ремонте валов необходимо проверить их на наличие деформаций и износа. В случае необходимости валы могут быть отремонтированы или заменены.

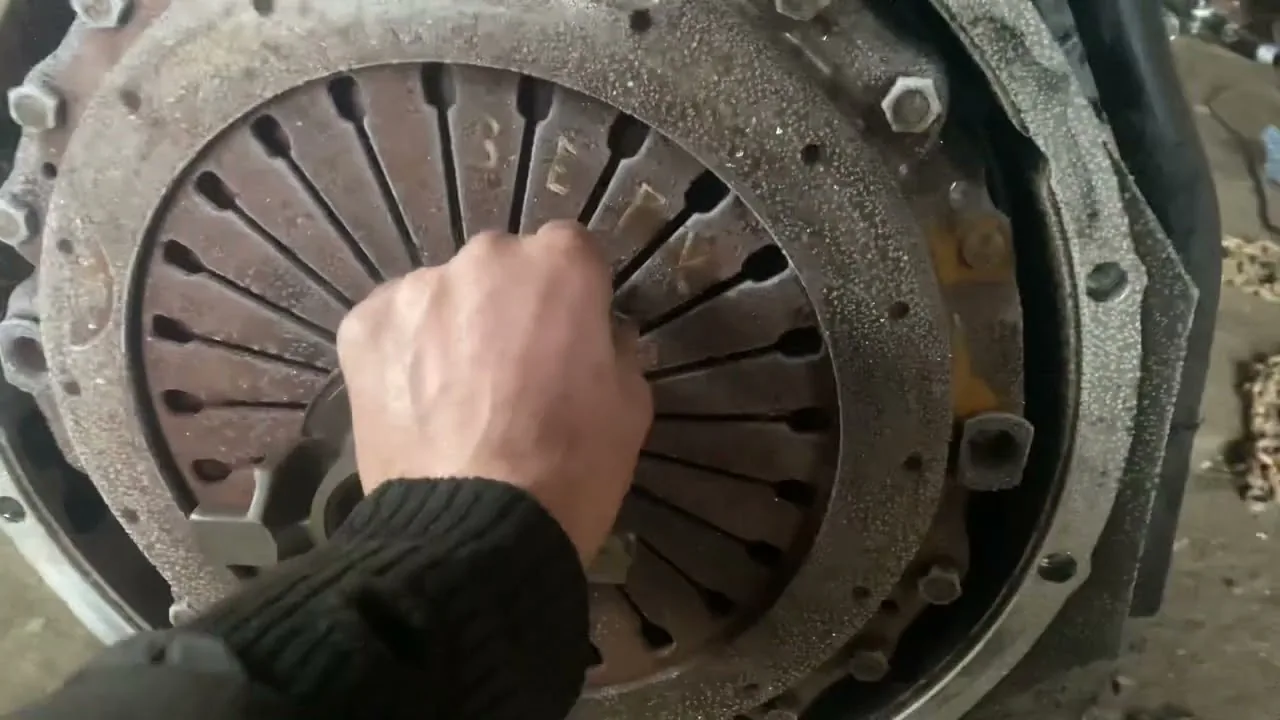

Сцепление является важным элементом, обеспечивающим передачу крутящего момента от двигателя к КПП. Неисправности сцепления могут проявляться в пробуксовке или затрудненном переключении передач. При ремонте сцепления следует проверить состояние дисков и пружин, а также регулировку механизма. В случае необходимости, изношенные элементы должны быть заменены.
Ремонт и замена узлов КПП ZF для КАМАЗ 6520 требуют квалифицированного подхода и использования специализированного оборудования. Рекомендуется проводить такие работы в авторизованных сервисных центрах, где есть опытные специалисты и необходимая документация. Это позволит обеспечить высокое качество ремонта и продлить срок службы трансмиссии.
Процесс снятия и установки КПП
Снятие и установка коробки передач (КПП) ZF на грузовике КАМАЗ 6520 — это сложный и ответственный процесс, требующий внимательности и соблюдения определенных этапов. Правильное выполнение этих операций обеспечивает надежную работу трансмиссии и продлевает срок службы автомобиля.
Подготовка к снятию КПП
Перед началом работ необходимо подготовить рабочее место и инструменты. Убедитесь, что у вас есть все необходимые инструменты: набор ключей, отвертки, домкрат, подставки, а также специальные приспособления для снятия и установки КПП. Также рекомендуется иметь под рукой техническую документацию на КПП ZF и КАМАЗ 6520.
Первым шагом является отключение аккумулятора для предотвращения случайного замыкания электрических цепей. Затем необходимо поднять заднюю часть автомобиля с помощью домкрата и установить подставки для надежности.
Снятие КПП
После подготовки можно приступать к снятию КПП. Начните с отсоединения всех электрических разъемов и проводов, которые могут мешать снятию. Затем следует удалить карданный вал, открутив его крепления. Обратите внимание на порядок снятия, чтобы избежать путаницы при установке.
Далее необходимо открутить крепежные болты, которые фиксируют КПП к двигателю и раме. Обычно это делается с помощью ключа на 13 или 15. После этого аккуратно отделите КПП от двигателя, используя специальный подъемник или помощника, чтобы избежать повреждений.
При снятии КПП важно следить за состоянием уплотнителей и прокладок. Если они повреждены, их следует заменить на новые при установке.
Установка КПП
Установка КПП ZF на КАМАЗ 6520 осуществляется в обратном порядке. Начните с того, что аккуратно поднимите КПП и установите ее на место. Убедитесь, что все направляющие и шлицы совпадают, чтобы избежать перекосов.
После установки КПП на место, зафиксируйте ее болтами, следя за правильным моментом затяжки, указанным в технической документации. Затем подключите карданный вал, убедившись, что он установлен в правильном положении.
Не забудьте подключить все электрические разъемы и провода, которые были отсоединены ранее. После завершения всех подключений проверьте уровень масла в КПП и при необходимости долейте его до необходимого уровня.
Проверка работоспособности
После установки КПП рекомендуется провести тест-драйв автомобиля, чтобы убедиться в правильности выполнения работ. Обратите внимание на работу трансмиссии, отсутствие посторонних звуков и вибраций. Если все в порядке, можно считать процесс снятия и установки КПП завершенным.
Соблюдение всех этапов и рекомендаций при снятии и установке КПП ZF на КАМАЗ 6520 позволит избежать многих проблем в будущем и обеспечит надежную работу автомобиля.
Советы по выбору запчастей и комплектующих
При ремонте и обслуживании КПП ZF для КАМАЗ 6520 важным аспектом является правильный выбор запчастей и комплектующих. Неправильный выбор может привести к снижению надежности трансмиссии, увеличению затрат на обслуживание и даже к поломкам. Ниже представлены несколько рекомендаций, которые помогут сделать правильный выбор.
1. Оригинальные запчасти против аналогов
При выборе запчастей для КПП ZF рекомендуется отдавать предпочтение оригинальным комплектующим. Они разрабатываются с учетом всех особенностей и требований конкретной модели трансмиссии, что обеспечивает их высокую надежность и долговечность. Однако, если бюджет ограничен, можно рассмотреть качественные аналоги, но только от проверенных производителей. Важно изучить отзывы и репутацию компании, чтобы избежать покупки некачественных запчастей.
2. Проверка совместимости
Перед покупкой запчастей необходимо убедиться в их совместимости с конкретной моделью КПП ZF. Для этого стоит обратиться к технической документации или консультироваться с профессионалами. Неправильная запчасть может не только не подойти, но и повредить другие элементы трансмиссии.
3. Учет условий эксплуатации
При выборе запчастей важно учитывать условия эксплуатации автомобиля. Если КАМАЗ 6520 используется в тяжелых условиях (например, в карьере или на строительстве), стоит обратить внимание на усиленные детали, которые могут выдержать большие нагрузки. В таких случаях также рекомендуется использовать масла и жидкости, соответствующие высоким требованиям.
4. Проверка состояния старых запчастей
При ремонте КПП ZF стоит внимательно осмотреть старые запчасти. Иногда можно обойтись заменой только отдельных элементов, а не всей детали. Например, если изношены только синхронизаторы, их можно заменить, не меняя всю коробку передач. Это поможет сэкономить средства и время.
5. Консультация с профессионалами
Если у вас нет достаточного опыта в ремонте трансмиссий, лучше всего обратиться за помощью к специалистам. Они помогут не только с выбором запчастей, но и с их установкой. Профессиональный подход к ремонту обеспечит надежную работу КПП и продлит срок службы автомобиля.
6. Сравнение цен
Перед покупкой запчастей стоит провести анализ цен на рынке. Разные поставщики могут предлагать разные цены на одни и те же детали. Однако не стоит гнаться за самой низкой ценой, так как это может быть признаком низкого качества. Лучше всего выбирать запчасти, которые предлагают оптимальное соотношение цены и качества.
Следуя этим рекомендациям, вы сможете выбрать качественные запчасти и комплектующие для КПП ZF на КАМАЗ 6520, что обеспечит надежную и долгосрочную работу трансмиссии вашего автомобиля.
Оригинальные и аналоговые детали
При ремонте и обслуживании КПП ZF для КАМАЗ 6520 важным аспектом является выбор деталей. Оригинальные и аналоговые компоненты имеют свои преимущества и недостатки, которые необходимо учитывать при принятии решения.
Оригинальные детали, произведенные непосредственно компанией ZF, гарантируют высокое качество и надежность. Они проходят строгий контроль на всех этапах производства и соответствуют всем стандартам, установленным для данной модели трансмиссии. Использование оригинальных запчастей обеспечивает долговечность работы КПП и минимизирует риск возникновения неисправностей. Однако, стоит отметить, что такие детали могут иметь высокую стоимость, что иногда становится препятствием для владельцев автомобилей.
С другой стороны, аналоговые детали, произведенные другими компаниями, могут предложить более доступные цены. На рынке представлено множество производителей, которые предлагают запчасти, совместимые с КПП ZF. Однако, качество таких деталей может варьироваться. Некоторые производители предлагают достаточно надежные компоненты, которые могут служить долго, в то время как другие могут не соответствовать необходимым стандартам, что может привести к быстрому износу или поломке.
При выборе между оригинальными и аналоговыми деталями важно учитывать не только цену, но и репутацию производителя, а также отзывы других пользователей. Рекомендуется обращаться к проверенным поставщикам, которые могут гарантировать качество своих товаров. Также стоит обратить внимание на наличие сертификатов и гарантий на детали, что может служить дополнительным подтверждением их надежности.
В заключение, выбор между оригинальными и аналоговыми деталями для КПП ZF КАМАЗ 6520 зависит от множества факторов, включая бюджет, требования к качеству и срокам эксплуатации. Правильный выбор поможет обеспечить надежную и долговечную работу трансмиссии, что в свою очередь положительно скажется на общей производительности автомобиля.
