В данной статье мы подробно рассмотрим трансмиссию КАМАЗ К5, оснащенную коробкой передач ZF TraXon, уделяя особое внимание ее устройству, диагностике и обслуживанию. Понимание принципов работы и особенностей этой КПП поможет владельцам и специалистам по ремонту избежать распространенных ошибок, эффективно адаптировать сцепление и проводить качественное обслуживание. Мы также обсудим типичные неисправности и их диагностику, что позволит повысить надежность и долговечность трансмиссии, обеспечивая бесперебойную работу грузовиков КАМАЗ в различных условиях эксплуатации.
Архитектура и принцип работы трансмиссии ZF TraXon

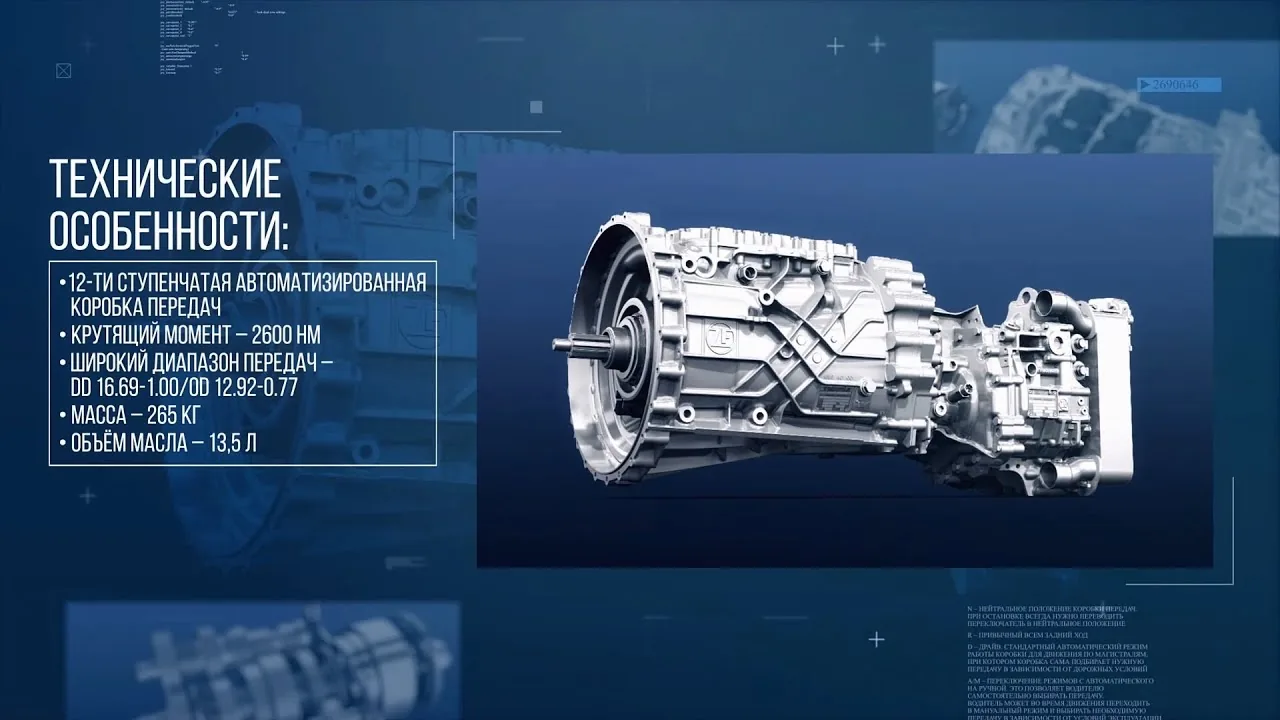

Трансмиссия, устанавливаемая на грузовики КАМАЗ К5, представляет собой автоматизированную механическую коробку передач, созданную на основе компонентов немецкой компании ZF Friedrichshafen. В отличие от традиционных автоматических трансмиссий с гидротрансформатором, здесь используется сухое или керамическое сцепление, а также механическая часть с синхронизаторами. Управление переключением передач полностью осуществляется электроникой и пневмогидравлическими актуаторами. Основной моделью для большинства версий является 12-ступенчатая КПП с индексом 12TX2410TD или её модификации, которые работают в паре с двигателями Cummins или КАМАЗ-920.
Ключевым компонентом системы является модуль управления TCU, который постоянно анализирует данные с множества датчиков: скорости вращения валов, положения переключающих вилок, давления масла и положения педали акселератора. На основе этих данных алгоритм принимает решение о времени переключения передач, выборе оптимальной ступени и управлении сцеплением. Это обеспечивает высокую топливную экономичность, так как компьютер переключает передачи в строго оптимальные моменты, учитывая нагрузку и обороты.
⚠️ Внимание: Попытка буксировки автомобиля с заблокированным карданным валом или неработающим масляным насосом (даже на короткие расстояния) может привести к немедленному задиру подшипников и выходу КПП из строя. Смазка в этих коробках осуществляется под давлением, и без работающего двигателя или внешнего насоса смазывание не происходит.
Гидравлический модуль, или мехатроник, отвечает за физическое перемещение вилок и выжим сцепления. Давление в системе создается электрическим насосом, который поддерживает определённый уровень в гидроаккумуляторе. Если давление падает ниже критического уровня, система блокирует переключение передач для предотвращения поломки. Поэтому при запуске холодного двигателя часто слышно гудение насоса — система переходит в рабочий режим.

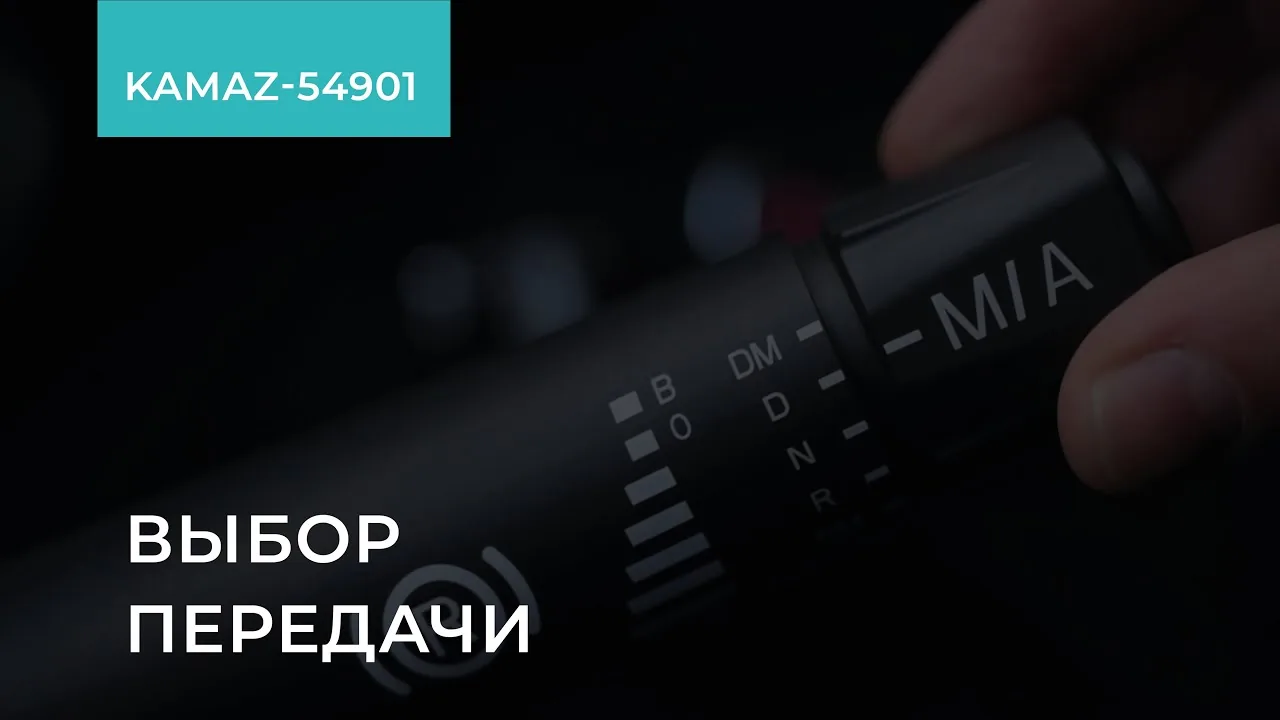

Коробка передач К5 имеет несколько режимов работы, которые водитель может выбирать с помощью селектора на панели приборов или бортового компьютера. Основной режим — D (Drive), который предполагает полностью автоматическое переключение. Также доступны режимы M (Manual) для ручного выбора передачи и специальные режимы для движения с полной массой или в сложных дорожных условиях. Понимание логики этих режимов крайне важно для правильной эксплуатации.
Диагностика неисправностей и коды ошибок
Современная система диагностики трансмиссии КАМАЗ К5 основана на протоколе CAN-bus, что позволяет получать информацию о состоянии коробки передач через стандартный диагностический разъем. При неисправностях на приборной панели загорается индикатор «Check Engine» или специальный символ трансмиссии, часто в виде шестеренки с восклицательным знаком. Первичную диагностику можно провести без сложного оборудования, обратив внимание на поведение автомобиля и данные бортового компьютера.
Если коробка передач переходит в аварийный режим, она обычно блокируется на одной из передач (чаще всего на третьей или четвертой) и не позволяет переключаться. В такой ситуации необходимо считать коды ошибок. Для этого используется диагностический сканер, совместимый с протоколами SAE J1939, или специализированное программное обеспечение для КАМАЗ (например, DDS или дилерские сканеры). Ошибки делятся на активные (текущие) и сохраненные (исторические).
Типичные коды ошибок могут указывать на проблемы с датчиками скорости, перегрев сцепления, низкое давление масла или неисправности актуаторов. Например, ошибки, связанные с рассинхронизацией данных между ECU (двигатель) и TCU (КПП), часто устраняются программным сбросом или обновлением прошивки. Механические неисправности, такие как износ синхронизаторов, также фиксируются системой, если датчики обнаруживают длительное время переключения или рывки.
Для более глубокой диагностики необходимо подключить ноутбук или планшет к диагностическому разъему, который обычно располагается под панелью приборов или в бардачке. После соединения с блоком управления следует выбрать соответствующую модель КПП и запустить процедуру сканирования. Полученные коды необходимо интерпретировать согласно таблице неисправностей.
| Код / Симптом | Вероятная причина | Метод устранения |
|---|---|---|
| Низкое давление масла | Неисправность насоса, утечка в гидроблоке | Проверка уровня масла, замена насоса |
| Ошибка датчика скорости | Обрыв проводки, загрязнение датчика | Прозвонка цепи, замена датчика |
| Рассинхронизация ECU/TCU | Разница версий ПО, сбой CAN-шины | Обновление прошивки, проверка контактов |
Интересные факты
Вот несколько интересных фактов о трансмиссии КАМАЗ К5 и КПП ZF:
Современные технологии: Трансмиссия КАМАЗ К5 оснащена автоматизированной коробкой передач ZF, которая использует современные технологии управления и оптимизации работы. Это позволяет значительно улучшить топливную эффективность и снизить износ деталей, что особенно важно для тяжелых грузовиков, работающих в сложных условиях.
Диагностика и обслуживание: КПП ZF имеет встроенные системы диагностики, которые позволяют оперативно выявлять неисправности и проводить профилактическое обслуживание. Это значительно упрощает процесс ремонта и снижает время простоя автомобиля, что критично для коммерческого транспорта.
Универсальность и адаптация: Трансмиссия КАМАЗ К5 с КПП ZF разработана с учетом различных условий эксплуатации, что позволяет использовать ее как в городских, так и в межгородских перевозках. Это делает автомобили КАМАЗ более универсальными и конкурентоспособными на рынке грузового транспорта.
Процедуры адаптации и калибровки
Одной из ключевых процедур обслуживания автомобилей КАМАЗ К5 является настройка точки начала работы сцепления. В процессе эксплуатации сцепление изнашивается, что приводит к уменьшению его толщины. Блок управления должен точно определять положение выжимного подшипника для обеспечения плавного старта и полного разъединения валов при переключении передач. Неправильная настройка может вызвать рывки, пробуксовку сцепления или затруднения при переключении.
Настройка осуществляется строго по установленному алгоритму с использованием диагностического оборудования. Автоматическая адаптация может происходить в фоновом режиме при определенных условиях движения. Однако после замены сцепления или мехатроника требуется принудительная калибровка через диагностическое меню. Важно, чтобы двигатель был прогрет до рабочей температуры, а заряд аккумулятора составлял не менее 12,5 Вольт.
Кроме настройки сцепления, может потребоваться калибровка актуаторов переключения передач. Это необходимо, если возникают проблемы с включением передач или была заменена механическая часть коробки передач. Процесс включает прогон вилок по всему диапазону движения для определения крайних точек и создания карты переключений.
После выполнения настройки система может некоторое время «обучаться» под стиль вождения конкретного водителя и текущие дорожные условия. В этот период переключения могут быть менее плавными, чем обычно. Рекомендуется после любой процедуры, связанной с блоком управления, выполнить сброс адаптаций топливной системы и удалить сохраненные ошибки.
Техническое обслуживание и замена масла
Регулярное техническое обслуживание трансмиссии — ключевой фактор её долговечности. В отличие от старых механических коробок, где замена масла проводилась «на всякий случай», в автоматизированной механической трансмиссии ZF TraXon качество смазочного материала напрямую влияет на работу гидравлической и электронной систем. Производитель устанавливает сроки замены масла, однако в условиях эксплуатации в России и при высоких нагрузках эти интервалы часто нужно сокращать.
Для заправки трансмиссии используется специальное синтетическое масло, соответствующее стандарту ZF TE-ML 16L или его аналогам. Объем масла в коробке передач составляет примерно 13-14 литров, в зависимости от модификации и наличия отбора мощности. Применение масел с неподходящими присадками может вызвать коррозию цветных металлов внутри трансмиссии или сбои в работе клапанов мехатроника.
Процесс замены масла требует строгого соблюдения чистоты, так как даже мельчайшие частицы грязи, попавшие в гидроблок, могут вывести из строя соленоиды. Перед сливом старого масла рекомендуется прогреть коробку для улучшения текучести жидкости. После слива необходимо заменить фильтры (если это предусмотрено конструкцией конкретного года выпуска) и очистить магнитные пробки от металлической стружки.
Во время обслуживания стоит визуально проверить состояние разъемов и проводки, соединяющей трансмиссию. Вибрации и попадание влаги часто приводят к окислению контактов, что может вызвать «плавающие» ошибки. Герметичность сальников также требует внимания: утечки масла загрязняют агрегат и могут привести к попаданию масла на датчики или элементы выхлопной системы.
| Параметр | Рекомендуемое значение | Примечание |
|---|---|---|
| Тип масла | SAE 75W-80, спецификация ZF | Только синтетическое |
| Объем заправки | 13.5 - 14.0 литра | Контроль по щупу/уровню |
| Интервал замены | 120 000 км (или 1 год) | При тяжелых условиях — 60 000 км |
Типичные ошибки при эксплуатации и ремонте
Владельцы автомобилей и сервисные центры часто совершают типичные ошибки при обслуживании трансмиссий КАМАЗ К5, что может снизить их эксплуатационный ресурс. Осознание этих ошибок поможет избежать дорогостоящих ремонтов и простоев техники. Большинство проблем возникает из-за попыток применить методы ремонта механических коробок передач к автоматизированным системам.
- Игнорирование процесса адаптации после замены сцепления — многие специалисты заменяют диск и корзину, но забывают или не хотят выполнять калибровку с помощью компьютера. Это приводит к неэффективной работе нового сцепления, его быстрому износу или «дерганию» при старте.
- Применение герметиков или неподходящих присадок к маслу — добавление различных «стоп-течь» или загустителей в масло трансмиссии строго запрещено. Они могут забивать каналы гидроблока и выводить из строя дорогие клапаны, ремонт которых зачастую требует замены всего модуля.
- Переключение передач на стоянке без запуска двигателя — частое использование селектора при выключенном двигателе (когда насос не создает давление) приводит к работе актуаторов «на сухую» и разрядке аккумулятора, что негативно сказывается на электронике трансмиссии.
- Неправильная буксировка — буксировка автомобиля с неисправной трансмиссией или двигателем без снятия карданного вала неизбежно повреждает подшипники выходного вала коробки из-за отсутствия смазки.
⚠️ Важно: Никогда не пытайтесь разбирать гидравлический модуль (мехатроник) в полевых условиях без специализированных инструментов и чистого помещения. Попадание пыли внутрь клапанов сделает блок неремонтопригодным.
Эффективность и ресурс трансмиссии в реальных условиях
Трансмиссия КАМАЗ К5 зарекомендовала себя как надежный механизм, способный работать в сложных климатических условиях. Однако ее ресурс во многом зависит от квалификации водителя и регулярности обслуживания. Правильная эксплуатация позволяет достигать пробега до капитального ремонта в диапазоне 1–1,2 миллиона километров, что сопоставимо с ведущими мировыми аналогами.
Основным фактором, влияющим на долговечность, является стиль вождения. Резкие ускорения, постоянная работа в условиях перегруза и игнорирование сигналов системы диагностики значительно сокращают срок службы сцепления и синхронизаторов. Водителям, переходящим с механической коробки на автоматическую, необходимо время для адаптации к работе автоматики и отказа от ненужных манипуляций с селектором.
В заключение, стоит подчеркнуть, что коробка передач К5 представляет собой сложный мехатронный узел, требующий внимательного подхода. Соблюдение регламентов по замене масла, использование оригинальных запчастей и квалифицированная диагностика при первых признаках неисправностей обеспечат надежную работу грузовика и помогут минимизировать затраты на его обслуживание в долгосрочной перспективе.
Советы по выбору запчастей и комплектующих для КПП ZF
Выбор запчастей и комплектующих для коробки передач ZF является важным этапом в процессе обслуживания и ремонта трансмиссии КАМАЗ К5. Правильный выбор деталей не только обеспечивает надежную работу КПП, но и продлевает срок службы всего автомобиля. Ниже представлены ключевые аспекты, на которые стоит обратить внимание при выборе запчастей.
1. Оригинальные запчасти против аналогов
При выборе запчастей для КПП ZF рекомендуется отдавать предпочтение оригинальным деталям. Они разрабатываются с учетом всех технических характеристик и стандартов, что обеспечивает их идеальную совместимость с остальными компонентами трансмиссии. Однако, если бюджет ограничен, можно рассмотреть качественные аналоги от проверенных производителей. Важно помнить, что использование низкокачественных запчастей может привести к быстрому износу и необходимости повторного ремонта.
2. Проверка совместимости
Перед покупкой запчастей необходимо убедиться в их совместимости с конкретной моделью КПП ZF. Для этого стоит обратиться к технической документации или консультироваться с профессионалами. Неправильно подобранные детали могут вызвать серьезные проблемы в работе трансмиссии, включая ее поломку.
3. Учет условий эксплуатации
При выборе запчастей следует учитывать условия эксплуатации автомобиля. Если КАМАЗ К5 используется в тяжелых условиях (например, на строительных площадках или в горной местности), стоит обратить внимание на детали, которые обеспечивают повышенную прочность и износостойкость. Это может включать усиленные подшипники, синхронизаторы и другие компоненты, способные выдерживать большие нагрузки.
4. Рекомендации от специалистов
Не стоит пренебрегать советами профессионалов. Механики и специалисты по ремонту трансмиссий могут дать ценные рекомендации по выбору запчастей, основываясь на своем опыте. Они могут подсказать, какие детали лучше всего зарекомендовали себя в эксплуатации и какие производители предлагают наиболее надежные решения.
5. Гарантия и возврат
При покупке запчастей важно обратить внимание на условия гарантии и возможность возврата. Надежные поставщики предоставляют гарантию на свои товары, что является дополнительной гарантией качества. В случае, если деталь не подошла или оказалась бракованной, возможность возврата поможет избежать дополнительных затрат.
6. Цены и бюджет
Цены на запчасти могут значительно варьироваться в зависимости от производителя и качества. Перед покупкой стоит провести анализ цен на рынке и выбрать оптимальный вариант, который соответствует вашему бюджету. Однако не стоит экономить на качестве, так как это может привести к более серьезным расходам в будущем.
В заключение, выбор запчастей и комплектующих для КПП ZF требует внимательности и тщательного подхода. Следуя вышеуказанным рекомендациям, вы сможете обеспечить надежную и долгосрочную работу трансмиссии вашего КАМАЗа К5.
Сравнение трансмиссий ZF с аналогами других производителей
Трансмиссии ZF, используемые в автомобилях КАМАЗ К5, обладают рядом уникальных характеристик, которые выделяют их на фоне аналогичных решений других производителей. Важно отметить, что трансмиссии ZF разрабатываются с акцентом на высокую надежность, долговечность и эффективность работы, что делает их предпочтительным выбором для тяжелых грузовиков и коммерческого транспорта.
Одним из ключевых аспектов, по которому трансмиссии ZF превосходят аналоги, является их конструкция. Трансмиссии ZF имеют модульную архитектуру, что позволяет легко заменять отдельные компоненты и проводить обслуживание. Это значительно сокращает время простоя автомобиля и снижает затраты на ремонт. В отличие от многих конкурентов, которые используют более сложные и менее доступные конструкции, ZF предлагает простоту и удобство в обслуживании.
Еще одним важным преимуществом трансмиссий ZF является их высокая степень автоматизации. Современные модели, такие как ZF TraXon, предлагают автоматическую коробку передач с интеллектуальной системой управления, которая адаптируется к условиям эксплуатации и стилю вождения. Это позволяет не только улучшить экономию топлива, но и повысить комфорт водителя, что является важным фактором для коммерческого транспорта. В то время как многие производители все еще полагаются на традиционные механические решения, ZF активно внедряет инновации, что делает их трансмиссии более конкурентоспособными.
Сравнивая трансмиссии ZF с аналогами, стоит отметить и уровень энергоэффективности. Трансмиссии ZF разрабатываются с учетом современных требований к экологии и экономии топлива. Они обеспечивают более плавное переключение передач и оптимальное распределение мощности, что в свою очередь снижает расход топлива и выбросы вредных веществ. В то время как некоторые конкуренты могут предлагать более низкую цену, ZF обеспечивает более высокую эффективность и меньшие эксплуатационные расходы в долгосрочной перспективе.
Кроме того, трансмиссии ZF отличаются высокой грузоподъемностью и способностью работать в тяжелых условиях. Это делает их идеальными для использования в строительстве, горнодобывающей промышленности и других отраслях, где требуется высокая надежность и производительность. В отличие от некоторых аналогов, которые могут не выдерживать длительных нагрузок, трансмиссии ZF демонстрируют стабильную работу даже в самых сложных условиях.
Наконец, стоит упомянуть и уровень сервиса, который предлагает ZF. Компания имеет разветвленную сеть сервисных центров и предоставляет своим клиентам доступ к оригинальным запчастям и технической поддержке. Это создает дополнительное преимущество для владельцев автомобилей КАМАЗ К5, так как они могут быть уверены в качестве обслуживания и наличии необходимых компонентов.
Таким образом, трансмиссии ZF представляют собой надежное и эффективное решение для автомобилей КАМАЗ К5, предлагая множество преимуществ по сравнению с аналогами других производителей. Высокая степень автоматизации, энергоэффективность, простота обслуживания и надежность делают их оптимальным выбором для профессионального использования в различных отраслях.
Будущее технологий трансмиссий в грузовом автотранспорте
С развитием технологий и увеличением требований к эффективности грузового автотранспорта, трансмиссии становятся все более сложными и высокотехнологичными. В частности, трансмиссия КАМАЗ К5 с коробкой передач ZF представляет собой пример того, как современные решения могут значительно повысить производительность и надежность автомобилей.
Одним из ключевых аспектов будущего технологий трансмиссий является внедрение автоматизированных систем управления. Современные коробки передач, такие как ZF, оснащены электронными блоками управления, которые позволяют оптимизировать переключение передач в зависимости от условий эксплуатации. Это не только улучшает динамику разгона, но и способствует снижению расхода топлива, что является важным фактором для владельцев грузовых автомобилей.
Кроме того, в трансмиссиях будущего ожидается активное использование технологий, связанных с телеметрией и удаленным мониторингом. Это позволит владельцам и операторам грузового автотранспорта получать актуальную информацию о состоянии трансмиссии в режиме реального времени. Системы диагностики смогут заранее предупреждать о возможных неисправностях, что значительно снизит риск поломок и увеличит срок службы компонентов.
Не менее важным направлением является развитие трансмиссий с повышенной энергоэффективностью. Внедрение новых материалов и конструктивных решений позволит снизить потери энергии при передаче крутящего момента, что также положительно скажется на расходе топлива и общей экономичности автомобилей. Например, использование легких сплавов и современных смазочных материалов может существенно уменьшить трение и износ деталей трансмиссии.
Важным аспектом является и интеграция трансмиссий с системами помощи водителю, такими как адаптивный круиз-контроль и системы предотвращения столкновений. Это позволит не только повысить безопасность, но и улучшить комфорт водителя, так как автоматизированные системы будут самостоятельно управлять процессом переключения передач в зависимости от дорожной ситуации.
Таким образом, будущее технологий трансмиссий в грузовом автотранспорте связано с внедрением высоких технологий, которые обеспечат более эффективную, надежную и безопасную эксплуатацию автомобилей. Трансмиссия КАМАЗ К5 с КПП ZF является ярким примером того, как современные разработки могут изменить подход к управлению грузовым транспортом, повышая его производительность и экономичность.
