Как устроена коробка 9js135ta на МАЗ и как ее обслуживать

Опубликовано: 02.10.2026

В данной статье мы подробно рассмотрим коробку передач 9JS135TA, установленную на автомобилях МАЗ, включая её устройство, особенности регулировки и диагностику. Вы узнаете о типичных неисправностях, кодах ошибок и рекомендациях по выбору масла, что поможет вам не только поддерживать КПП в исправном состоянии, но и продлить срок её службы. Этот гид станет полезным ресурсом как для профессиональных механиков, так и для владельцев автомобилей, стремящихся самостоятельно разобраться в работе и обслуживании своей техники.

Конструктивные особенности и технические характеристики

Агрегат представляет собой механическую трехходовую трансмиссию с двумя промежуточными валами. Эта конструкция обеспечивает высокую надежность и способность передавать значительный крутящий момент, что особенно важно для тяжелых магистральных тягачей и самосвалов. В системе предусмотрен демультипликатор, который удваивает количество передач, что способствует плавной работе и экономии топлива.

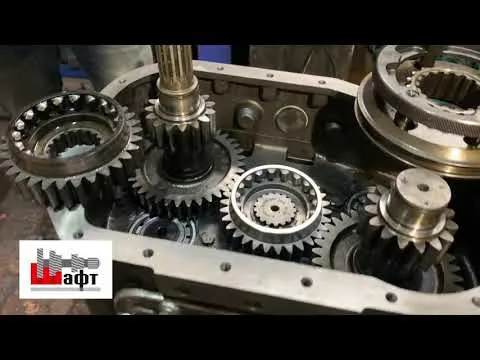

Внутри корпуса расположены два промежуточных вала, что позволяет равномерно распределять нагрузку и уменьшать размеры агрегата, сохраняя его прочность. Синхронизаторы установлены на всех передачах переднего хода, кроме первой, что упрощает переключение во время движения. Однако наличие синхронизаторов предъявляет строгие требования к качеству трансмиссионного масла и состоянию пневмосистемы.

Основные параметры трансмиссии

Технические характеристики трансмиссии 9JS135TA разработаны для эффективной работы с дизельными моторами ЯМЗ и Weichai. Максимальный крутящий момент, передаваемый на входной вал, достигает 1350 Нм, что требует использования высококачественных смазочных материалов. Сухая масса коробки составляет около 260 кг, что следует учитывать при демонтажных операциях.

Система смазки комбинированная: она использует как разбрызгивание, так и подачу под давлением для промежуточных валов. Важно регулярно контролировать уровень масла, так как его нехватка может привести к перегреву и повреждению шестерен демультипликатора. Избыточное количество масла также опасно, так как может вызвать вспенивание и выдавливание сальников.

Параметр	Значение
Тип КПП	Механическая, 9-ступенчатая
Максимальный входной крутящий момент	1350 Нм
Вес (без масла)	260 кг
Тип синхронизации	Инерционная (все передачи, кроме 1-й)

Интересные факты

Вот несколько интересных фактов о ремонте и регулировке КПП 9JS135TA на автомобилях МАЗ:

Универсальность конструкции: КПП 9JS135TA является частью семейства трансмиссий, которые используются не только на автомобилях МАЗ, но и на других грузовиках и автобусах. Это делает её ремонт и регулировку актуальными для широкого круга специалистов, что способствует обмену опытом и знаниями между различными сервисами.
Технология синхронизаторов: В КПП 9JS135TA применяются синхронизаторы, которые обеспечивают плавное переключение передач. Это требует точной регулировки, чтобы избежать износа и повреждений. Неправильная регулировка может привести к затруднениям при переключении и, как следствие, к более серьезным поломкам.
Специфика обслуживания: Ремонт и регулировка КПП 9JS135TA требуют специальных знаний и инструментов. Например, для диагностики состояния трансмиссии часто используются современные компьютерные системы, которые позволяют выявить неисправности на ранних стадиях и предотвратить более серьезные проблемы, что особенно важно для коммерческого транспорта, где простои могут привести к значительным финансовым потерям.

Система управления и пневматика делителя

Управление переключением передач осуществляется механически с помощью рычага. Однако переключение диапазонов (H/L) и работа делителя зависят от состояния пневматической системы. Сжатый воздух поступает от ресивера автомобиля через фильтр-маслоотделитель к управляющим клапанам. Утечка в этой системе может привести к невозможности включения повышенной или пониженной передачи.

Основным компонентом является делитель, расположенный на задней крышке трансмиссии. Он разделяет каждую передачу основного ряда на две ступени. При переводе рычага в положение "H" или "L" воздух перераспределяется по пневмоцилиндрам, что приводит к смещению шестерен. Если давление в системе опускается ниже 7 атмосфер, работа коробки может стать нестабильной.

Регулировка пневмоклапанов требует высокой точности. Неправильное движение штока клапана может привести к тому, что воздух не полностью открывает пневмоцилиндр, и передача не включается до конца. Это может вызвать ускоренный износ синхронизаторов и зубчатых венцов.

Регулировка клапанов управления

Для настройки клапана управления делителем необходимо получить доступ к регулировочному винту. Поворачивая винт, добейтесь момента, когда шток начинает двигаться одновременно с открытием клапана. Задержка в подаче воздуха может вызывать рывки при переключении.

Особое внимание уделите клапану управления диапазоном, который отвечает за переключение между низким и высоким диапазоном. Если этот клапан заедает или работает с задержкой, переключение с 4-й на 5-ю передачу (или с 8-й на 9-ю) может происходить с ударом или вовсе не осуществляться.

В некоторых случаях может потребоваться замена уплотнительных колец на золотниках клапанов. Резина со временем теряет эластичность и становится жесткой, особенно зимой, что может привести к утечкам воздуха. Использование качественных ремкомплектов способствует увеличению срока службы пневматических систем.

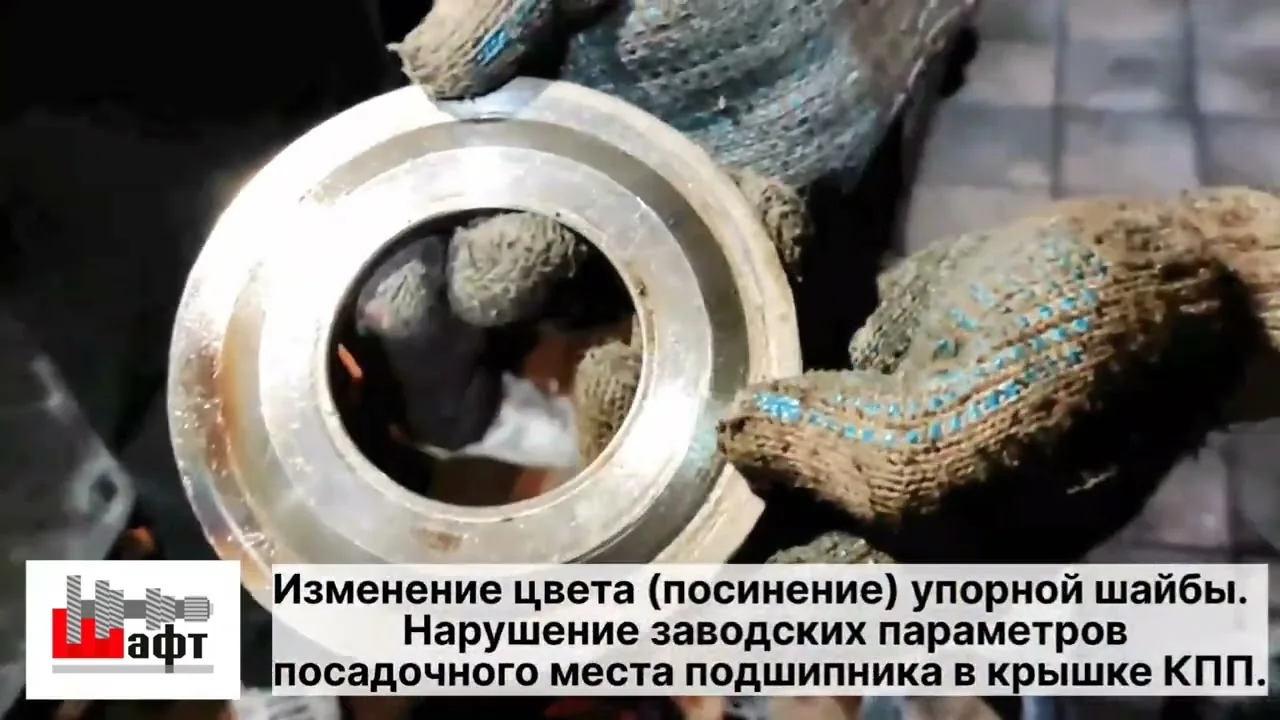

Типичные неисправности и методы их устранения

Одной из распространенных проблем является затрудненное переключение передач. Если рычаг переключения движется с трудом и передачи включаются с усилием, стоит проверить состояние тросов или тяг привода, а также уровень масла. Чаще всего причина кроется в износе синхронизаторов или неправильной настройке сцепления.

Если передачи выбиваются под нагрузкой, это может указывать на износ фиксирующих сухарей или вилок переключения. Также возможны перекос карданного вала или износ опорного подшипника. В таких случаях необходимо разобрать коробку передач для проверки состояния валов и вилок.

Шумы и гул в коробке передач часто свидетельствуют о недостаточном уровне масла или использовании смазки с неподходящей вязкостью. Подшипники промежуточных валов могут издавать характерный воющий звук, который усиливается с увеличением скорости. Игнорирование этого симптома может привести к разрушению подшипника и заклиниванию валов.

Проблемы с демультипликатором

Демультипликатор — это редуктор, который удваивает количество передач. Одна из распространенных проблем — невозможность включения повышенного диапазона. Это может быть вызвано поломкой пружины в пневмоцилиндре демультипликатора или повреждением поршневого кольца. В результате тягач теряет динамику и не может развивать высокую скорость.

Еще одна частая неисправность — случайное переключение демультипликатора. Это происходит, когда в пневмосистеме накапливается конденсат, который зимой замерзает и блокирует клапаны, а летом размывает смазку. Установка качественного влагоотделителя может значительно снизить количество подобных проблем.

При разборке демультипликатора важно не перепутать направление установки шестерен и состояние сухарей. Неправильная сборка может привести к мгновенному разрушению зубьев шестерен планетарного ряда или цилиндров. Все компоненты должны быть тщательно очищены и промыты перед сборкой.

Симптом	Вероятная причина
Проблемы с включением передачи	Неисправность сцепления или синхронизатора
Выбивание передачи	Износ вилок или сухарей фиксации
Шум во время движения	Недостаток масла или износ подшипников

Регламентное обслуживание и замена масла

Регулярная замена масла — ключевой фактор для долговечности коробки передач 9JS135TA. Производитель рекомендует замену каждые 60-90 тысяч километров, но в условиях российских дорог и резких температурных колебаний этот интервал лучше сократить до 50 тысяч километров. Со временем старое масло теряет смазывающие свойства и может содержать металлические частицы.

Процесс замены масла начинается с прогрева агрегата. Теплое масло легче сливается и уносит больше загрязнений. После слива отработанного масла необходимо промыть картер специальной промывочной жидкостью или веретенным маслом, чтобы удалить остатки металлической взвеси, осевшей на дне.

При заливке нового масла важно следить за его уровнем. Контрольное отверстие расположено на боковой стороне картера. Масло должно слегка вытекать из него, когда палец, опущенный в отверстие, касается уровня жидкости. Перелив может привести к выдавливанию сальников, а недостаток масла — к масляному голоданию подшипников.

Фильтры и очистка системы

Пневматическая система трансмиссии очень чувствительна к качеству воздуха. Фильтр-осушитель, установленный на коробке или в магистрали, требует регулярной замены картриджа. Игнорирование этого требования может привести к попаданию масла и влаги в пневмоцилиндры, что вызовет коррозию и заедание поршней.

Также необходимо следить за сапуном коробки передач. Если он забивается грязью, при нагреве масла в картере возникает избыточное давление. Это давление может выдавливать масло через сальники валов, что приводит к утечкам, которые сложно устранить без замены уплотнителей.

В зимний период особое внимание следует уделять антифризу в пневмосистеме, если он предусмотрен конструкцией автомобиля, или использовать спиртосодержащие добавки в ресиверах. Замерзший конденсат в клапанах делителя часто становится причиной отказа коробки в морозные дни.

⚠️ Важно: Смешивание масел различных производителей и типов (минеральных и синтетических) может привести к образованию осадка и вспениванию. При переходе на другой тип масла необходимо провести тщательную промывку.

Типичные ошибки при ремонте и эксплуатации

Игнорирование настройки сцепления — многие водители пытаются решить проблемы с переключением передач, ремонтируя коробку передач, не осознавая, что причина может заключаться в недостаточном выжимании сцепления. Это приводит к быстрому износу синхронизаторов.
Применение некачественного масла — использование масел класса GL-4 или ниже, а также масел с неподходящей вязкостью может вызвать разрушение цветных металлов, таких как латунные синхронизаторы, и появление задиров на шестернях.
Принудительное переключение передач — попытка "втиснуть" передачу при работающем двигателе без выжима сцепления или на низких оборотах может привести к поломке зубьев шестерен и вилок.
Отсутствие прогрева в зимний период — включение полной нагрузки на холодную коробку с загустевшим маслом может вызвать мгновенный износ подшипников и даже трещины в картере из-за температурного шока.

⚠️ Важно: Если вы заметили металлическую стружку на магнитной пробке слива масла, срочно проведите диагностику. Наличие крупных частиц или сколов может свидетельствовать о начале разрушения подшипников или шестерен.

⚠️ Важно: Не используйте герметики на силиконовой основе для уплотнения плоскостей картера КПП 9JS135TA. Силикон может растворяться в трансмиссионном масле, забивать каналы смазки и выводить подшипники из строя. Рекомендуется использовать только специальные анаэробные герметики или прокладки.

Сохранение ресурса трансмиссии в эксплуатации

Долговечность трансмиссии 9JS135TA на автомобилях МАЗ во многом зависит от стиля вождения и соблюдения графика технического обслуживания. Корректное переключение передач, применение двойного выжима на старых моделях и быстрая реакция на изменения в работе системы позволяют проехать сотни тысяч километров без капитального ремонта.

Регулярные визуальные проверки на наличие утечек масла и контроль работы пневматической системы занимают всего несколько минут, но могут предотвратить серьезные неисправности в пути. Использование оригинальных запчастей или качественных аналогов при ремонте восстанавливает заводские характеристики трансмиссии.

Знание принципов работы делителя и демультипликатора помогает водителю эффективнее использовать возможности грузовика, экономить топливо и снижать нагрузку на элементы трансмиссии. Правильная эксплуатация обеспечивает не только отсутствие поломок, но и уверенность в надежности техники на любом маршруте.

Инструменты и оборудование для ремонта КПП

Для успешного ремонта и регулировки коробки передач 9JS135TA на автомобилях МАЗ необходимо использовать специализированные инструменты и оборудование. Правильный выбор инструментов не только ускоряет процесс ремонта, но и обеспечивает высокое качество выполненных работ.

Основные инструменты, которые понадобятся для ремонта КПП, включают:

Набор ключей и головок: Для разборки и сборки узлов коробки передач потребуется набор торцевых и рожковых ключей различных размеров. Особенно важны ключи для работы с болтами и гайками, которые могут иметь нестандартные размеры.
Отвертки: Набор плоских и крестовых отверток поможет в работе с различными креплениями и элементами управления КПП.
Плоскогубцы и пассатижи: Эти инструменты необходимы для захвата, удержания и манипуляции с мелкими деталями, а также для снятия и установки пружин.
Магнитный захват: Полезен для извлечения мелких металлических деталей, которые могут упасть в труднодоступные места.
Ключ для регулировки: Специальные ключи для регулировки сцепления и других механизмов КПП помогут обеспечить точность настройки.

Кроме ручных инструментов, для ремонта КПП также потребуется следующее оборудование:

Стенд для проверки КПП: Позволяет проводить диагностику и тестирование коробки передач в условиях, приближенных к реальным. На стенде можно проверить работу всех механизмов и выявить возможные неисправности.
Гидравлический пресс: Используется для установки и снятия подшипников, шестерен и других деталей, которые требуют значительных усилий при монтаже.
Ультразвуковая мойка: Эффективно очищает детали КПП от загрязнений и остатков масла, что особенно важно перед сборкой.
Термометр и манометр: Для контроля температуры и давления масла в процессе работы КПП, что позволяет избежать перегрева и других проблем.

Не менее важным аспектом является наличие качественной документации и схем, которые помогут в процессе ремонта. Руководства по эксплуатации и ремонту КПП 9JS135TA содержат информацию о порядке разборки и сборки, а также о необходимых регулировках. Использование таких материалов значительно упрощает работу и снижает риск ошибок.

В заключение, для успешного ремонта и регулировки КПП 9JS135TA на МАЗ необходимо тщательно подготовиться, собрав все необходимые инструменты и оборудование. Это позволит не только ускорить процесс, но и обеспечить надежность и долговечность работы коробки передач после ремонта.

Необходимый инструмент для диагностики и ремонта

Для успешной диагностики и ремонта коробки передач 9JS135TA на автомобилях МАЗ необходим специальный инструмент, который позволяет не только выявить неисправности, но и произвести качественный ремонт. Важно заранее подготовить все необходимые инструменты, чтобы избежать задержек в процессе работы.

Первым и самым важным инструментом является набор ключей и головок. Рекомендуется использовать как стандартные, так и торцевые ключи различных размеров, чтобы иметь возможность открутить все крепежные элементы коробки передач. Также полезно иметь набор трещоток и удлинителей, что значительно упростит доступ к труднодоступным местам.

Для диагностики состояния КПП потребуется специальный манометр для измерения давления масла. Это поможет определить, есть ли утечки или проблемы с насосом. Также стоит иметь в наличии набор штангенциркулей и микрометров для измерения износа деталей, таких как шестерни и подшипники.

Не менее важным инструментом является динамометрический ключ, который позволяет точно затягивать крепежные элементы до заданного момента. Это особенно важно для обеспечения надежной работы коробки передач и предотвращения ее повреждений в будущем.

Для разборки и сборки коробки передач могут понадобиться специальные съемники и приспособления, такие как оправки для установки подшипников и шестерен. Эти инструменты помогут избежать повреждений деталей во время ремонта.

Кроме того, стоит подготовить набор отверток различных типов и размеров, а также плоскогубцы и кусачки для работы с проводкой и мелкими элементами. Наличие фонарика или светодиодной лампы также будет полезно для освещения труднодоступных мест.

Не забудьте о средствах индивидуальной защиты: перчатках, очках и наушниках. Работы с коробкой передач могут быть шумными и пыльными, поэтому защита органов слуха и зрения крайне важна.

В заключение, правильный выбор инструмента и его наличие на рабочем месте значительно упростит процесс диагностики и ремонта КПП 9JS135TA на МАЗ, а также повысит качество выполненных работ. Подготовка к ремонту — это залог успешного завершения всех операций и долгосрочной эксплуатации автомобиля.

Порядок снятия и установки КПП

Снятие и установка коробки передач (КПП) 9JS135TA на автомобилях МАЗ – это сложный процесс, требующий внимательности и соблюдения определенной последовательности действий. Ниже представлен подробный порядок выполнения этих операций.

Подготовка к снятию КПП

Перед началом работ необходимо подготовить рабочее место и инструменты. Вам понадобятся:

Набор ключей и головок;
Отвертки различных типов;
Специальные приспособления для снятия КПП;
Подъемное оборудование (домкрат, подъемник);
Контейнер для слива масла;
Новые уплотнители и прокладки.

Также рекомендуется ознакомиться с технической документацией на КПП и автомобилю, чтобы знать особенности конструкции и возможные нюансы.

Снятие КПП

Подготовка автомобиля: Установите автомобиль на ровную поверхность, включите стояночный тормоз и отключите аккумулятор.
Слив масла: С помощью контейнера слейте масло из КПП через сливное отверстие. Это поможет избежать загрязнения и утечек при снятии.
Снятие карданного вала: Ослабьте и снимите крепления карданного вала, затем аккуратно извлеките его из фланца КПП.
Отсоединение приводов: Отсоедините приводы от КПП, открутив крепежные болты и сняв защитные кожухи, если они имеются.
Отсоединение электрических разъемов: Аккуратно отсоедините все электрические разъемы, подключенные к КПП, чтобы избежать повреждений проводки.
Снятие креплений КПП: Открутите болты, крепящие КПП к двигателю и раме. Убедитесь, что все крепления сняты, прежде чем продолжить.
Снятие КПП: Используя подъемное оборудование, аккуратно поднимите КПП и извлеките ее из монтажного места. Работайте с помощником, чтобы избежать повреждений.

Установка КПП

Подготовка КПП: Проверьте состояние новой или отремонтированной КПП, убедитесь, что все уплотнители и прокладки установлены правильно.
Установка КПП: С помощью подъемного оборудования аккуратно поместите КПП на место, совмещая ее с двигателем и рамой.
Закрепление КПП: Закрутите болты крепления КПП к двигателю и раме, следуя рекомендациям по моменту затяжки из технической документации.
Подключение приводов: Установите приводы на место и закрепите их болтами. Убедитесь, что они надежно зафиксированы.
Подключение электрических разъемов: Подключите все электрические разъемы, убедившись, что они надежно защелкнуты.
Установка карданного вала: Установите карданный вал на место и закрепите его креплениями.
Заполнение масла: Залейте новое масло в КПП через заливное отверстие, следуя рекомендациям по типу и объему масла.
Проверка работы: Подключите аккумулятор, запустите двигатель и проверьте работу КПП на холостом ходу и в движении.

Соблюдение данного порядка снятия и установки КПП 9JS135TA на МАЗ позволит избежать ошибок и обеспечить надежную работу трансмиссии. При выполнении работ рекомендуется следовать инструкциям производителя и использовать только качественные запчасти и расходные материалы.

Этапы демонтажа и монтажа трансмиссии

Демонтаж и монтаж трансмиссии на автомобилях МАЗ с КПП 9JS135TA — это ответственный процесс, требующий внимательности и соблюдения определенных этапов. Правильное выполнение этих этапов обеспечивает надежную работу трансмиссии и предотвращает возможные неисправности в будущем.

1. Подготовка к демонтажу

Перед началом работ необходимо подготовить рабочее место и инструменты. Убедитесь, что у вас есть все необходимые инструменты: ключи, отвертки, домкраты, подставки и другие вспомогательные средства. Также стоит подготовить чистые контейнеры для сбора масла и других жидкостей, которые могут вытекать во время демонтажа.

2. Слив трансмиссионного масла

Перед демонтажем трансмиссии необходимо слить трансмиссионное масло. Для этого открутите сливную пробку на картере КПП и дайте маслу полностью стечь в подготовленный контейнер. Это предотвратит загрязнение рабочего места и снизит риск попадания масла на детали автомобиля.

3. Отсоединение приводов и элементов управления

Следующим шагом является отсоединение всех приводов и элементов управления, связанных с трансмиссией. Это включает в себя:

Отсоединение карданного вала от выходного вала КПП;
Снятие тросов и проводов, управляющих переключением передач;
Отсоединение датчиков и других электрических соединений.

4. Демонтаж трансмиссии

После того как все соединения будут отсоединены, можно приступать к демонтажу самой трансмиссии. Для этого:

Поддержите трансмиссию с помощью домкрата;
Открутите крепежные болты, фиксирующие КПП к двигателю;
Аккуратно снимите трансмиссию с двигателя, следя за тем, чтобы не повредить другие компоненты.

5. Проверка состояния деталей

После демонтажа рекомендуется провести проверку состояния всех деталей трансмиссии. Обратите внимание на наличие износа, трещин или других повреждений. Это поможет определить, какие детали требуют замены или ремонта.

6. Подготовка к монтажу

Перед установкой трансмиссии на место, необходимо подготовить все компоненты. Убедитесь, что все поверхности чистые, а уплотнительные элементы в хорошем состоянии. При необходимости замените старые прокладки и уплотнители на новые.

7. Монтаж трансмиссии

Монтаж трансмиссии выполняется в обратном порядке. Установите трансмиссию на место, аккуратно соединяя ее с двигателем. Затяните крепежные болты с соблюдением рекомендованного момента затяжки. После этого подключите все отсоединенные ранее элементы: карданный вал, тросы и электрические соединения.

8. Заполнение трансмиссии маслом

После завершения монтажа необходимо заполнить трансмиссию новым трансмиссионным маслом. Убедитесь, что используете масло, рекомендованное производителем. Заполнение масла должно производиться через заливную пробку до достижения необходимого уровня.

9. Проверка работы трансмиссии

После завершения всех работ и заполнения трансмиссии маслом, проведите проверку ее работы. Запустите двигатель и переключите передачи, убедившись в их корректной работе. Обратите внимание на возможные посторонние звуки и утечки масла.

Следуя этим этапам, вы сможете качественно выполнить демонтаж и монтаж трансмиссии 9JS135TA на автомобиле МАЗ, что обеспечит надежную и долгосрочную эксплуатацию вашего транспортного средства.

Советы по эксплуатации и уходу за КПП

Правильная эксплуатация и регулярный уход за коробкой передач 9JS135TA на автомобилях МАЗ являются ключевыми факторами, обеспечивающими ее долговечность и надежность. Ниже приведены рекомендации, которые помогут избежать преждевременного износа и поломок.

1. Регулярная проверка уровня масла

Уровень масла в КПП необходимо проверять не реже одного раза в месяц. Низкий уровень масла может привести к перегреву и повреждению внутренних компонентов. Для проверки уровня масла используйте щуп, если он предусмотрен, или снимите заливную пробку и убедитесь, что масло доходит до края отверстия. В случае необходимости долейте масло, соблюдая рекомендации производителя по типу и вязкости.

2. Замена масла и фильтров

Рекомендуется менять масло в КПП каждые 60 000 - 80 000 км пробега или согласно рекомендациям производителя. При замене масла также следует менять фильтры, если они предусмотрены конструкцией КПП. Это поможет избежать загрязнения масла и продлит срок службы коробки передач.

3. Избегайте перегрузок

Перегрузка автомобиля может негативно сказаться на работе КПП. Следите за допустимой нагрузкой, указанной в технической документации. Избегайте резких стартов и торможений, так как это создает дополнительные нагрузки на трансмиссию.

4. Правильное переключение передач

При переключении передач старайтесь избегать резких движений рычага. Переключайте передачи плавно и без задержек, чтобы минимизировать износ синхронизаторов. Также рекомендуется не переключать передачи при высоких оборотах двигателя, так как это может привести к повреждению КПП.

5. Своевременная диагностика и устранение неисправностей

Обратите внимание на любые необычные звуки или вибрации, исходящие от КПП. Если вы заметили утечку масла или трудности при переключении передач, немедленно обратитесь к специалистам для диагностики. Ранняя диагностика поможет избежать серьезных поломок и дорогостоящего ремонта.

6. Условия эксплуатации

Если автомобиль эксплуатируется в тяжелых условиях (высокие температуры, пыль, грязь), необходимо уделять особое внимание состоянию КПП. Регулярно очищайте внешние поверхности коробки передач от грязи и пыли, чтобы предотвратить перегрев и обеспечить нормальную работу системы охлаждения.

7. Хранение автомобиля

Если вы планируете длительное хранение автомобиля, рекомендуется слить масло из КПП и заменить его на новое перед эксплуатацией. Это поможет избежать коррозии внутренних компонентов и обеспечит надежную работу коробки передач после простоя.

Следуя этим рекомендациям, вы сможете значительно продлить срок службы КПП 9JS135TA на вашем автомобиле МАЗ и обеспечить его надежную работу в любых условиях эксплуатации.
