Главный тормозной цилиндр (ГТЦ) является ключевым элементом тормозной системы любого автомобиля, включая грузовики КамАЗ. Его правильная работа обеспечивает безопасность на дороге, а также эффективное торможение в различных условиях эксплуатации. В данной статье мы подробно рассмотрим устройство ГТЦ КамАЗ, а также предоставим пошаговую инструкцию по диагностике, разборке и регулировке этого важного узла. Вы найдете таблицы параметров и информацию о типичных неисправностях, что поможет вам самостоятельно справиться с ремонтом и заменой ГТЦ, обеспечивая надежность и безопасность вашего транспортного средства.
Конструктивные особенности и принцип работы узла

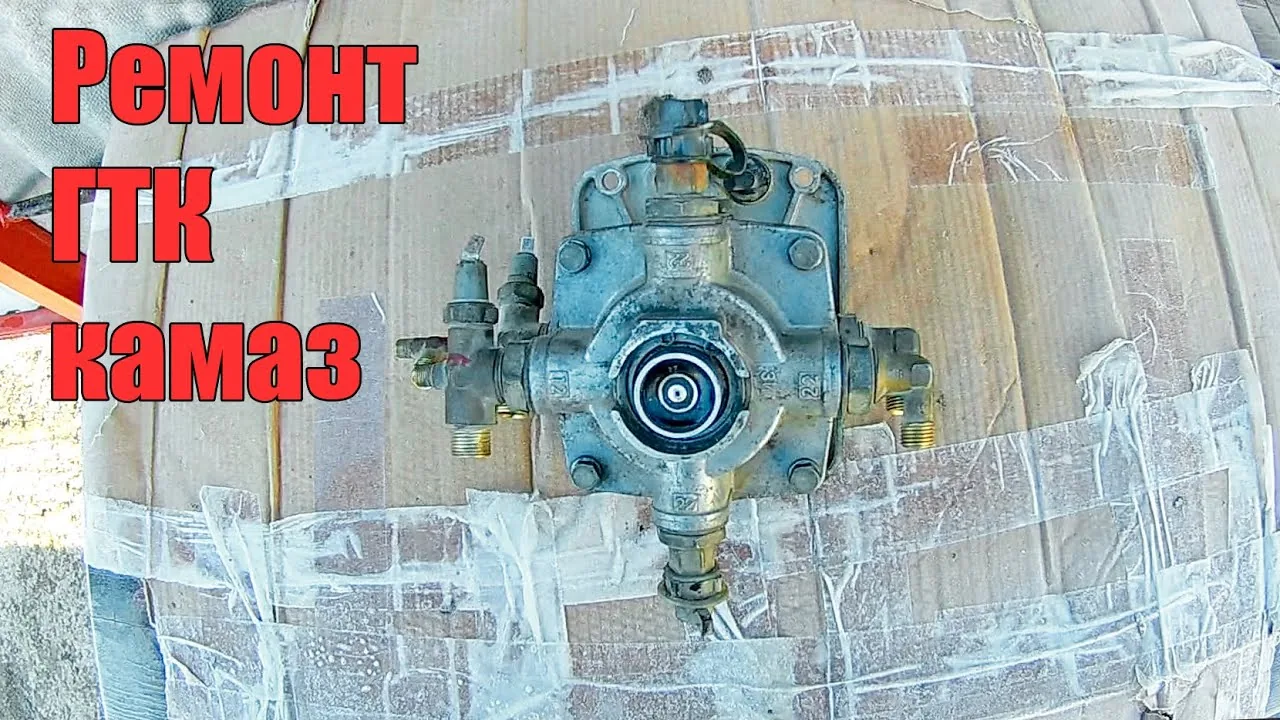

Главный тормозной цилиндр грузовиков КамАЗ играет ключевую роль в пневмогидравлической системе тормозного привода. Он преобразует усилие, приложенное водителем, в давление сжатого воздуха.
В отличие от легковых автомобилей, где используется только гидравлическая система, здесь применяется схема с пневматическим усилителем. Это позволяет достигать значительного усилия на штоках тормозных камер при относительно небольшом движении педали.
С конструктивной точки зрения, этот узел представляет собой двухсекционный клапан, объединенный в одном корпусе. Он управляет подачей воздуха из ресиверов в тормозные камеры переднего и заднего контуров.
Устройство двухконтурной системы
Внутри главного тормозного цилиндра находятся два независимых поршня, каждый из которых отвечает за отдельный контур безопасности. Это решение позволяет сохранить управляемость автомобиля даже при разгерметизации одного из контуров.
Первый поршень управляет тормозами передних колес, а второй контролирует тормозные механизмы задней оси. Каждый контур оснащен своими впускными и выпускными клапанами.
Золотниковый механизм обеспечивает точное регулирование давления воздуха в зависимости от силы нажатия на тормозную педаль, создавая пропорциональную связь.
На современных моделях, таких как КамАЗ-5490 и КамАЗ-6520, используются цилиндры с улучшенной эргономикой и повышенной износостойкостью манжет, однако основной принцип работы остается прежним.
⚠️ Важно: Демонтаж главного тормозного цилиндра следует производить только после полного сброса давления из пневмосистемы. Остаточное давление в ресиверах может привести к травмам или непреднамеренному движению автомобиля.
Герметичность тормозной системы обеспечивается набором резинок, включая манжеты поршней и кольца клапанов. Их состояние напрямую влияет на эффективность торможения.
| Параметр | Описание | Рекомендации по ремонту и замене |
|---|---|---|
| Устройство | Главный тормозной цилиндр состоит из поршня, пружины и корпуса. | Проверяйте состояние уплотнительных колец. |
| Признаки неисправности | Утечки тормозной жидкости, снижение эффективности торможения. | При утечках замените уплотнительные кольца. |
| Процесс замены | 1. Слить тормозную жидкость. 2. Отсоединить трубки. 3. Удалить старый цилиндр. 4. Установить новый цилиндр. | Используйте только оригинальные запчасти. |
Интересные факты
Вот несколько интересных фактов о главном тормозном цилиндре КамАЗ:
Принцип работы: Главный тормозной цилиндр КамАЗ работает по принципу гидравлического усиления. При нажатии на тормоз педаль передает усилие на поршень в цилиндре, который создает давление в тормозной системе. Это позволяет эффективно замедлять или останавливать тяжелый грузовик, даже при значительных нагрузках.
Материалы и долговечность: Главный тормозной цилиндр КамАЗ изготавливается из высококачественных материалов, таких как алюминиевые сплавы и специальные композитные материалы, что обеспечивает его долговечность и устойчивость к коррозии. Однако, как и любая деталь, он требует регулярного обслуживания и проверки на наличие утечек тормозной жидкости.
Ремонт и замена: Ремонт главного тормозного цилиндра может включать замену уплотнительных колец и поршней, что значительно дешевле, чем полная замена детали. Однако, если цилиндр сильно изношен или поврежден, рекомендуется заменить его на новый, так как это гарантирует надежную работу тормозной системы и безопасность на дороге.
Диагностика неисправностей и характерные симптомы
Чтобы точно установить причину неисправности тормозной системы, необходимо провести последовательную проверку всех компонентов: от визуального осмотра до измерения давления с помощью инструментов.
Часто встречающейся проблемой является утечка воздуха, которая может возникать как в салоне автомобиля, так и в моторном отсеке, в области крепления цилиндра.
Если при нажатии на тормозную педаль слышен свистящий звук, это может указывать на нарушение герметичности впускного или выпускного клапана, а также на износ уплотнительных колец штока толкателя.
Признаки утечек и потери давления
Если давление в системах снижается даже при выключенном двигателе и закрытых клапанах, проверьте состояние резинок мембран и места их установки.
Увеличение свободного хода педали часто указывает на необходимость настройки зазора между толкателем и поршнем или на наличие воздуха в гидравлической системе (это касается сцепления или комбинированных систем).
Заклинивание поршня может привести к неполному освобождению колес, что вызывает перегрев тормозных барабанов и увеличивает расход топлива.
Для точной диагностики используйте манометры, подключаемые к контрольным выходам на ресиверах или непосредственно к выходам главного тормозного цилиндра.
Ниже представлена таблица, которая поможет классифицировать основные симптомы и их возможные причины для быстрой локализации проблемы.
| Симптом | Возможная причина | Способ проверки |
|---|---|---|
| Свист при нажатии | Износ манжеты поршня или клапана | Мыльный раствор, замена ремкомплекта |
| Педаль проваливается | Разрыв мембраны или утечка в контуре | Контроль давления с помощью манометров |
| Тормоза не отпускают | Заклинивание поршня или загрязнение в канале | Разборка и проверка цилиндра |
Проверка работы двухконтурной системы
Необходимо гарантировать, что сбой в одном контуре не повлияет на функционирование другого. Для этого проводится тестирование, имитирующее утечку в одной из секций.
В исправной системе снижение давления в одном контуре не должно вызывать значительного падения давления в другом, что обеспечивает безопасную остановку.
Если фиксируется перемещение воздуха между контурами, это указывает на серьезные повреждения перегородок или уплотнений внутри корпуса гидравлического трансформатора.
Процесс демонтажа и разборки главного цилиндра
Демонтаж и разборка главного тормозного цилиндра требуют базового набора слесарных инструментов и организованного рабочего пространства.
Перед началом работы установите автомобиль на ровной поверхности, зафиксируйте колеса упорами и полностью выпустите воздух из пневмосистемы через краны для слива конденсата.
Отсоединяйте воздушные трубопроводы осторожно, чтобы не повредить резьбовые соединения и сами трубки, которые могут быть корродированы.
Алгоритм снятия узла с автомобиля
Сначала отсоедините тяги привода от тормозной педали. Для этого извлеките фиксирующий палец и снимите стопорную шайбу.
Затем отвинтите гайки, крепящие фланец цилиндра к кронштейну, и аккуратно извлеките узел из моторного отсека или из-под кабины.
Маркировка трубопроводов перед демонтажем поможет избежать путаницы при сборке, особенно если используются неоригинальные шланги.
После снятия цилиндра очистите его внешнюю поверхность от грязи и масла, чтобы предотвратить попадание абразивных частиц внутрь механизма во время разборки.

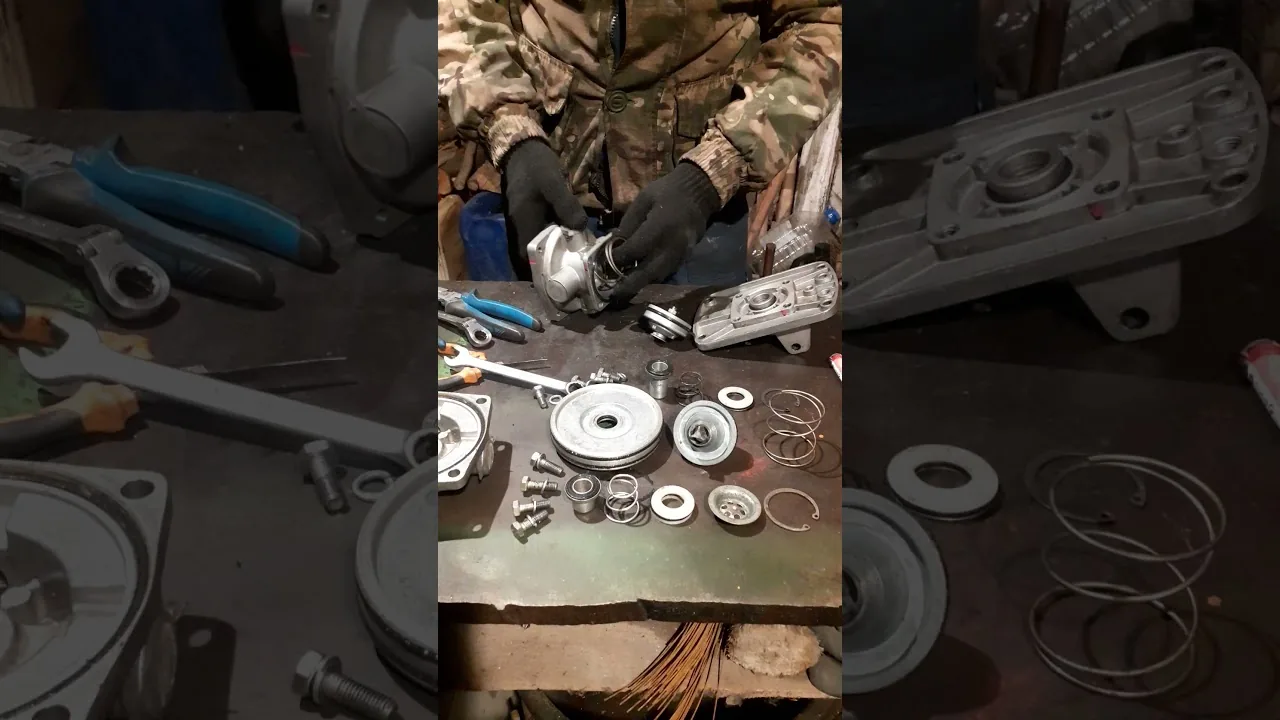

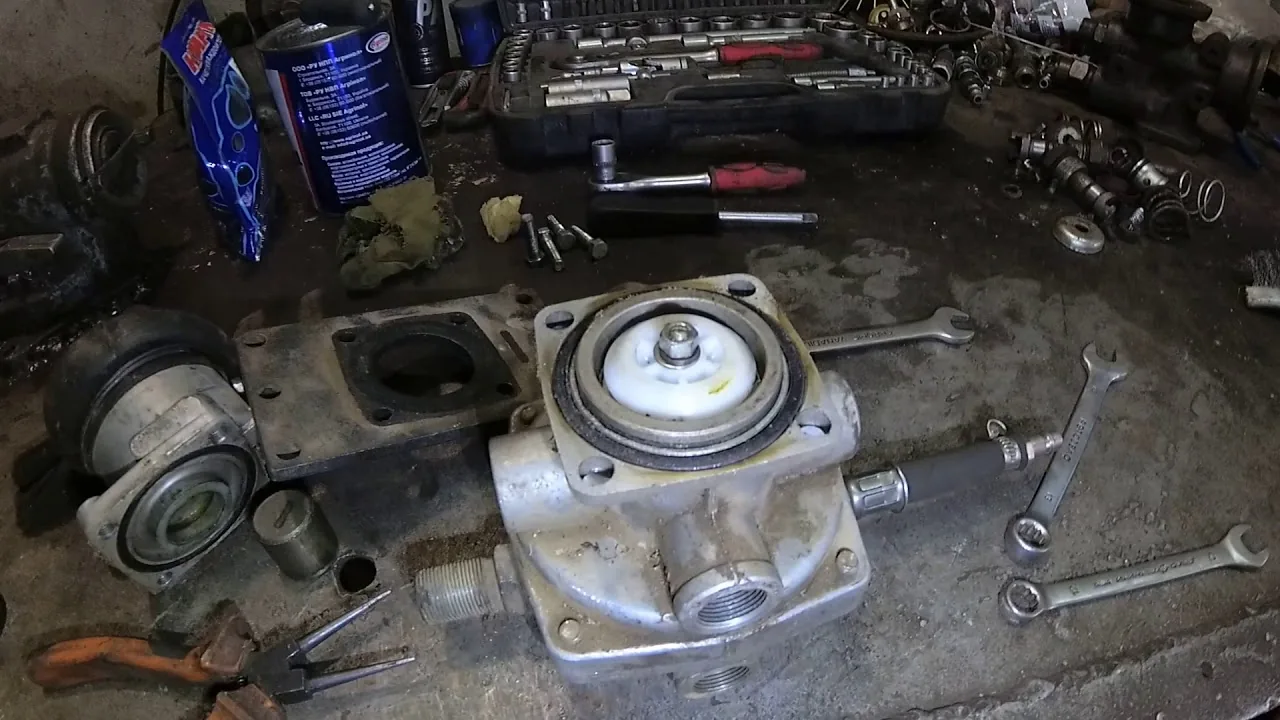

Разборка цилиндра должна проводиться на верстаке с хорошими условиями для работы с мелкими деталями, включая достаточное освещение.
Последовательно снимайте стопорные кольца, извлекайте поршни, пружины и клапаны, раскладывая их в порядке снятия для удобства сборки.
Корпус тщательно проверьте на наличие задиров, коррозии или трещин, которые могут сделать дальнейшую эксплуатацию узла невозможной.
Дефектовка и замена уплотнений
Все резинотехнические изделия, независимо от состояния, рекомендуется заменять новыми при каждом вскрытии узла. Процесс старения резины может происходить незаметно.
Металлические компоненты очищают в чистом керосине или специализированном растворителе. После этого их продувают сжатым воздухом и протирают чистой тряпкой.
Поверхности поршней и цилиндрические зеркала не должны иметь царапин или вмятин. В противном случае восстановить герметичность будет невозможно даже с новыми манжетами.
Смазка новых уплотнителей специальной тормозной смазкой перед установкой обязательна для предотвращения задиров при первом движении.
Сборка, регулировка и контроль работоспособности
Сборка главного тормозного цилиндра выполняется в обратном порядке разборки. При этом важно строго соблюдать технологические зазоры и моменты затяжки крепежных деталей.
Обратите внимание на правильное размещение манжет и колец. Их установка в неправильном положении может привести к быстрому выходу узла из строя.
Пружины устанавливайте без перекосов, а стопорные кольца надежно фиксируйте в канавках.
Настройка свободного хода педали
После установки тормозного цилиндра на автомобиль необходимо отрегулировать свободный ход тормозной педали. Для большинства моделей КамАЗ он должен составлять от 14 до 20 мм.
Регулировка осуществляется вращением эксцентрикового пальца или изменением длины тяги привода, в зависимости от конструкции узла.
Неправильная настройка может привести к недостаточному растормаживанию (при слишком малом ходе) или задержке реакции тормозов (при слишком большом ходе).
Для проверки свободного хода используется линейка, которая упирается в пол кабины. Положение педали фиксируется в состоянии покоя и при начале сопротивления.
После механической регулировки система заполняется воздухом, и проверяется герметичность всех соединений с помощью мыльного раствора.
Тестирование под давлением
Запуск двигателя создает необходимое давление в системе, достигая рабочего уровня 6.5-8 атмосфер. После этого важно следить за стабильностью показаний манометров.
Для проверки надежности работы клапанов и отсутствия падений давления при резком торможении необходимо многократно нажимать на педаль тормоза.
Если давление снижается быстрее установленных норм (более 0.6 атм за 12 минут при выключенном двигателе), следует продолжить поиск возможных утечек.
| Параметр | Нормативное значение | Допустимое отклонение |
|---|---|---|
| Свободный ход педали | 14-20 мм | ±2 мм |
| Давление срабатывания | 0.2-0.4 атм | Без допуска |
| Падение давления (12 мин) | Не более 0.6 атм | 0 атм (идеал) |
Заключительным этапом является оценка эффективности торможения на специализированном стенде или в безопасных условиях на дороге.
Типичные ошибки при обслуживании
В процессе ремонта и замены главного тормозного цилиндра могут возникнуть ошибки, которые сводят на нет все усилия и требуют повторного вмешательства.
- Неправильный выбор смазки — использование обычных литиевых смазок вместо специализированных тормозных может привести к разбуханию резины и заклиниванию поршней. Рекомендуется применять только составы на основе силикона или касторового масла.
- Нарушение порядка сборки — установка компонентов в неверной последовательности может нарушить работу клапанного механизма. Полезно делать фотографии или раскладывать детали в порядке сборки.
- Пренебрежение чистотой — попадание пыли или песка внутрь цилиндра во время сборки может быстро вывести новые манжеты из строя, всего за несколько тысяч километров.
- Отсутствие проверки свободного хода — установка цилиндра без последующей регулировки зазора часто приводит к постоянному подтормаживанию и перегреву.
Соблюдение технологии и использование качественных запасных частей значительно увеличивает срок службы тормозной системы грузовика.
Регулярный визуальный осмотр и контроль давления в контурах — лучшие способы предотвращения неожиданных отказов в пути.
Если у вас есть сомнения в исправности узлов тормозной системы после ремонта, стоит обратиться к специалистам для профессиональной диагностики.
Безопасность движения тяжелого грузовика напрямую зависит от технического состояния каждого элемента, и главный тормозной цилиндр выполняет роль командного центра.
Правильное обслуживание этого узла обеспечивает предсказуемое поведение автомобиля на дороге и уверенность водителя в любых ситуациях.
Выбор и покупка запасных частей
При выборе и покупке запасных частей для главного тормозного цилиндра КамАЗ необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную и безопасную работу тормозной системы. В первую очередь, важно обратить внимание на качество и происхождение запчастей. Рекомендуется приобретать оригинальные детали, так как они гарантируют соответствие стандартам производителя и обеспечивают оптимальную совместимость с другими компонентами тормозной системы.
Существует множество производителей, предлагающих как оригинальные, так и неоригинальные запчасти. При выборе неоригинальных деталей стоит обратить внимание на репутацию производителя, отзывы других пользователей и наличие сертификатов качества. Некачественные запчасти могут привести к снижению эффективности торможения и увеличению риска аварийных ситуаций.
При покупке запасных частей также следует учитывать спецификации вашего автомобиля. Важно знать модель и год выпуска вашего КамАЗа, так как различные модификации могут иметь разные варианты главного тормозного цилиндра. Неправильный выбор детали может привести к несовместимости и, как следствие, к необходимости повторной покупки.
Не менее важным аспектом является проверка состояния старого главного тормозного цилиндра перед покупкой новых запчастей. Если цилиндр имеет повреждения или коррозию, это может указывать на необходимость замены не только самого цилиндра, но и других компонентов тормозной системы, таких как тормозные шланги и колодки. Поэтому перед покупкой запасных частей рекомендуется провести диагностику всей тормозной системы.
Также стоит обратить внимание на условия гарантии и возврата. Надежные продавцы предоставляют гарантию на свои товары, что является дополнительным подтверждением качества. В случае, если запчасть не подошла или оказалась бракованной, возможность возврата или обмена может существенно сэкономить время и деньги.
Наконец, рекомендуется приобретать запчасти в специализированных магазинах или у авторизованных дилеров, так как это снижает риск покупки подделок и обеспечивает доступ к профессиональной консультации. При наличии сомнений всегда можно обратиться к специалистам, которые помогут выбрать подходящие детали для вашего автомобиля.
Критерии выбора качественных комплектующих
При выборе комплектующих для главного тормозного цилиндра КамАЗ необходимо учитывать несколько ключевых критериев, которые помогут обеспечить надежность и долговечность тормозной системы. В первую очередь, стоит обратить внимание на производителя. Известные бренды, зарекомендовавшие себя на рынке автозапчастей, обычно предлагают более качественные и проверенные решения. Это связано с тем, что такие компании инвестируют в исследования и разработки, а также проходят строгие испытания своей продукции.
Следующим важным аспектом является соответствие комплектующих оригинальным спецификациям. Приобретая запчасти, необходимо убедиться, что они полностью соответствуют стандартам, установленным для конкретной модели КамАЗ. Это поможет избежать проблем с установкой и эксплуатацией, а также обеспечит правильную работу тормозной системы.
Также стоит обратить внимание на материалы, из которых изготовлены комплектующие. Высококачественные материалы, такие как алюминий, сталь или специальные композиты, обеспечивают долговечность и устойчивость к коррозии. Например, поршни и манжеты должны быть выполнены из износостойких и термостойких материалов, чтобы выдерживать высокие температуры и давление, возникающее в тормозной системе.
Не менее важным критерием является наличие гарантии на комплектующие. Уважающие себя производители обычно предоставляют гарантию на свою продукцию, что свидетельствует о ее качестве и надежности. При покупке запчастей стоит уточнить условия гарантии и возможность возврата или обмена в случае обнаружения дефектов.
Кроме того, стоит учитывать отзывы и рекомендации других автомобилистов. Изучение мнений пользователей о конкретных комплектующих может дать полезную информацию о их реальной производительности и надежности. Рекомендуется обращаться к специализированным форумам и сайтам, где обсуждаются проблемы и решения, связанные с ремонтом и обслуживанием автомобилей КамАЗ.
Наконец, цена комплектующих также играет важную роль. Не стоит гнаться за слишком низкой стоимостью, так как это может свидетельствовать о низком качестве. Оптимальным вариантом будет выбор запчастей в среднем ценовом сегменте, которые предлагают хорошее соотношение цены и качества.
Советы по профилактическому обслуживанию
Профилактическое обслуживание главного тормозного цилиндра (ГТЦ) КамАЗ является важной частью общего ухода за тормозной системой автомобиля. Регулярная проверка и обслуживание этого компонента помогут избежать серьезных поломок и обеспечат безопасность на дороге. Вот несколько советов, которые помогут вам поддерживать ГТЦ в хорошем состоянии.
1. Регулярная проверка уровня тормозной жидкости: Убедитесь, что уровень тормозной жидкости в резервуаре ГТЦ всегда находится на необходимом уровне. Низкий уровень жидкости может указывать на утечку или износ тормозных колодок, что может привести к ухудшению работы тормозов.
2. Осмотр на наличие утечек: Периодически проверяйте соединения и трубопроводы тормозной системы на наличие утечек. Утечка тормозной жидкости может привести к снижению эффективности торможения и даже к полной потере тормозов.
3. Замена тормозной жидкости: Тормозную жидкость рекомендуется менять каждые 2 года или согласно рекомендациям производителя. Со временем жидкость может поглощать влагу, что снижает ее эффективность и может привести к коррозии внутренних компонентов ГТЦ.
4. Проверка состояния ГТЦ: Регулярно осматривайте главный тормозной цилиндр на наличие трещин, коррозии или других повреждений. Если вы заметили какие-либо аномалии, рекомендуется обратиться к специалисту для диагностики и возможного ремонта или замены.
5. Проверка работы тормозов: Обратите внимание на работу тормозов во время движения. Если вы заметили, что тормоза стали менее эффективными, появились посторонние звуки или вибрации, это может быть признаком неисправности ГТЦ или других компонентов тормозной системы.
6. Использование качественных запчастей: При необходимости замены компонентов тормозной системы, включая ГТЦ, используйте только оригинальные или качественные аналоги запчастей. Это поможет обеспечить надежность и долговечность работы тормозной системы.
7. Обращение к специалистам: Если у вас нет опыта в обслуживании тормозной системы, лучше доверить эту работу профессионалам. Неправильное обслуживание может привести к серьезным последствиям и угрожать безопасности на дороге.
Следуя этим простым рекомендациям, вы сможете продлить срок службы главного тормозного цилиндра и всей тормозной системы вашего КамАЗа, обеспечивая безопасность и надежность во время эксплуатации автомобиля.
Регулярная проверка уровня тормозной жидкости
Регулярная проверка уровня тормозной жидкости является важной частью обслуживания тормозной системы КамАЗ. Тормозная жидкость играет ключевую роль в обеспечении надежной работы тормозов, так как она передает усилие от главного тормозного цилиндра к тормозным механизмам. Низкий уровень жидкости может привести к ухудшению тормозных характеристик и даже к полной потере тормозов, что создает серьезную опасность на дороге.
Для проверки уровня тормозной жидкости необходимо открыть капот и найти резервуар, в котором она находится. Обычно он расположен вблизи главного тормозного цилиндра и имеет прозрачные стенки, что позволяет визуально оценить уровень жидкости. На резервуаре обычно есть отметки «MIN» и «MAX», которые указывают на допустимые пределы уровня жидкости.
Если уровень жидкости ниже отметки «MIN», это может свидетельствовать о наличии утечек в системе или о необходимости замены тормозной жидкости, так как она со временем теряет свои свойства. Важно помнить, что тормозная жидкость гигроскопична, то есть она поглощает влагу из воздуха, что может привести к снижению температуры кипения и, как следствие, к образованию пузырьков пара в системе, что негативно сказывается на работе тормозов.
При добавлении тормозной жидкости следует использовать только ту, которая рекомендована производителем. На большинстве моделей КамАЗ используется жидкость класса DOT 3 или DOT 4. Необходимо избегать смешивания различных типов тормозных жидкостей, так как это может привести к химическим реакциям и ухудшению свойств жидкости.
Кроме того, рекомендуется проверять состояние тормозной жидкости не только по уровню, но и по ее цвету и прозрачности. Чистая тормозная жидкость имеет светлый цвет и прозрачность. Если жидкость потемнела или стала мутной, это может указывать на загрязнение или деградацию, и в таком случае следует произвести полную замену жидкости.
Регулярная проверка уровня и состояния тормозной жидкости должна стать неотъемлемой частью технического обслуживания вашего КамАЗ. Это поможет избежать серьезных проблем с тормозной системой и обеспечит безопасность на дороге.
Особенности эксплуатации в различных условиях
Главный тормозной цилиндр (ГТЦ) КамАЗ, как ключевой элемент тормозной системы, подвержен различным условиям эксплуатации, которые могут существенно влиять на его работоспособность и срок службы. Понимание этих особенностей поможет владельцам и механикам более эффективно обслуживать и ремонтировать тормозную систему.
Во-первых, стоит отметить, что ГТЦ КамАЗ может работать в различных климатических условиях. В регионах с холодным климатом, где температура может опускаться ниже нуля, важно следить за состоянием тормозной жидкости. При низких температурах она может загустевать, что приведет к ухудшению работы тормозов. Рекомендуется использовать жидкости, которые сохраняют свои свойства при низких температурах, а также регулярно проверять уровень и состояние жидкости.
Во-вторых, в условиях высокой влажности или в дождливую погоду, существует риск коррозии металлических частей ГТЦ. Влага может попадать в систему, что приводит к образованию ржавчины и ухудшению герметичности. Для предотвращения этого рекомендуется периодически проверять целостность уплотнителей и состояние внешних частей цилиндра, а также использовать защитные покрытия.
Третий аспект — это эксплуатация в условиях повышенной нагрузки. Грузовые автомобили КамАЗ часто используются для перевозки тяжелых грузов, что создает дополнительную нагрузку на тормозную систему. В таких случаях важно следить за состоянием тормозных колодок и дисков, а также регулярно проверять работу ГТЦ. При обнаружении утечек тормозной жидкости или других признаков неисправности, необходимо немедленно проводить диагностику и ремонт.
Кроме того, в условиях частых остановок и стартов, например, в городских условиях, ГТЦ подвергается большему износу. Это связано с тем, что тормоза используются более активно, что может привести к перегреву системы. В таких случаях рекомендуется проводить регулярные проверки и, при необходимости, замену тормозной жидкости, чтобы избежать потери эффективности торможения.
Наконец, стоит упомянуть о влиянии качества топлива и технических жидкостей на работу ГТЦ. Использование некачественной тормозной жидкости или ее смешивание с другими типами может привести к образованию осадка и ухудшению работы системы. Поэтому важно использовать только рекомендованные производителем жидкости и следить за их состоянием.
Таким образом, эксплуатация главного тормозного цилиндра КамАЗ в различных условиях требует внимательного подхода и регулярного обслуживания. Это позволит не только продлить срок службы ГТЦ, но и обеспечить безопасность на дороге.
Влияние климатических условий на работу тормозной системы
Климатические условия играют значительную роль в функционировании тормозной системы, включая главный тормозной цилиндр (ГТЦ) КамАЗ. Температура, влажность и атмосферные осадки могут оказывать как положительное, так и отрицательное влияние на эффективность торможения и долговечность компонентов системы.
При высоких температурах, особенно в летний период, тормозная система может перегреваться. Это приводит к снижению вязкости тормозной жидкости, что, в свою очередь, может вызвать ее испарение и образование пузырьков воздуха в системе. Появление воздушных пробок негативно сказывается на работе ГТЦ, так как он не может создать необходимое давление для эффективного торможения. В условиях перегрева также может происходить разрушение уплотнительных колец, что приводит к утечкам тормозной жидкости и снижению общей надежности системы.
С другой стороны, низкие температуры, характерные для зимнего периода, могут вызвать загустение тормозной жидкости, что также негативно сказывается на работе ГТЦ. При замерзании жидкости в системе может произойти ее расширение, что приведет к повреждению трубопроводов и самого цилиндра. Кроме того, в условиях низких температур увеличивается вероятность образования конденсата, что может вызвать коррозию внутренних компонентов ГТЦ.
Влажность и атмосферные осадки также оказывают влияние на тормозную систему. Дождь и снег могут приводить к образованию воды в тормозной жидкости, что снижает ее эффективность и может вызвать коррозию. Важно отметить, что тормозная жидкость должна регулярно проверяться и заменяться, особенно в условиях повышенной влажности, чтобы избежать негативных последствий.
Таким образом, для обеспечения надежной работы главного тормозного цилиндра и всей тормозной системы в целом необходимо учитывать климатические условия. Регулярное техническое обслуживание, включая проверку состояния тормозной жидкости и компонентов системы, поможет предотвратить проблемы, связанные с изменениями температуры и влажности. Важно также использовать качественные жидкости и запчасти, соответствующие рекомендациям производителя, что значительно повысит долговечность и эффективность тормозной системы КамАЗ.
