Правильная смазка крестовин карданного вала является ключевым аспектом обслуживания трансмиссии грузовиков, который напрямую влияет на их надежность и долговечность. В данной статье мы рассмотрим регламент и технологии смазки, а также предоставим подробные рекомендации по интервалам шприцевания, нормам расхода смазочных материалов и типам используемых смазок. Знание этих нюансов поможет избежать типичных ошибок при обслуживании, что, в свою очередь, обеспечит бесперебойную работу автомобиля и снизит риск дорогостоящего ремонта.
Факторы, влияющие на периодичность обслуживания
Определение оптимального интервала для шприцевания крестовин не может основываться на одной фиксированной цифре, так как условия эксплуатации техники могут значительно варьироваться. Технические рекомендации производителей часто предполагают идеальные дорожные условия и умеренный климат, что редко соответствует реальным условиям интенсивного использования.
Если ваша техника работает в условиях высокой запыленности, постоянных вибраций или частого преодоления водных преград, интервалы обслуживания следует сократить как минимум вдвое по сравнению с обычными рекомендациями. Вода, проникающая в узел через микротрещины в сальниках или в результате резкого охлаждения (эффект всасывания), вымывает смазку и способствует коррозии игольчатых подшипников.
Температурный режим также имеет значение: при высоких нагрузках и скоростях смазочный материал может разжижаться и выдавливаться из зоны трения, а при низких температурах он загустевает, теряя свои свойства. Для тяжелых грузовых автомобилей, таких как КАМАЗ или МАЗ, работа с полной загрузкой требует более тщательного контроля состояния трансмиссии.
Зависимость от типа техники и нагрузок
Легковые автомобили с карданным приводом обычно имеют более длительные интервалы обслуживания. В отличие от них, коммерческий транспорт требует регулярной проверки, которая может проводиться еженедельно или ежемесячно. В условиях интенсивной эксплуатации, например, в карьере или лесозаготовках, шприцевание может понадобиться ежедневно или даже после каждой смены, так как грязь и абразивные частицы быстро проникают в узел.
Важно учитывать конструктивные особенности карданного вала. Наличие центрального подшипника (подвесного) также требует регулярной смазки. Пренебрежение этим узлом может привести к его быстрому износу, даже прежде чем износится крестовина. Нагрузка на узлы распределяется неравномерно, поэтому точки смазки должны обрабатываться с одинаковой тщательностью.
Существует прямая зависимость между массой перевозимого груза и частотой обслуживания: чем выше постоянная нагрузка на трансмиссию, тем быстрее ухудшается состояние смазочного материала. Использование техники с прицепом или полуприцепом увеличивает крутящий момент, передаваемый через кардан, что приводит к повышению температуры в зоне трения и ускоряет процесс окисления смазки.
| Параметр | Описание | Рекомендации по смазке |
|---|---|---|
| Частота смазки | Каждые 10 000 - 15 000 км пробега | Проверять уровень смазки каждые 5 000 км |
| Тип смазки | Высокотемпературная литиевая смазка | Использовать смазку, соответствующую стандартам производителя |
| Процесс смазки | Очистка крестовины, нанесение смазки | Использовать шприц для равномерного распределения смазки |
Интересные факты
Вот несколько интересных фактов о регламенте и технологии смазки крестовин карданного вала:
Смазка как ключевой фактор долговечности: Правильная смазка крестовин карданного вала значительно увеличивает их срок службы. Нехватка смазки может привести к перегреву и износу, что в свою очередь может вызвать серьезные повреждения трансмиссии. Регулярная проверка и замена смазки — важные этапы технического обслуживания.
Типы смазки: Для смазки крестовин карданного вала используются различные типы смазочных материалов, включая литиевые и кальциевые смазки. Выбор смазки зависит от условий эксплуатации автомобиля, таких как температура, влажность и нагрузки. Некоторые производители рекомендуют использовать специальные смазки, которые обеспечивают лучшую защиту от коррозии и износа.
Автоматизация процесса: Современные технологии позволяют автоматизировать процесс смазки карданных валов. Системы автоматической смазки могут обеспечивать постоянное и равномерное распределение смазки, что снижает риск человеческой ошибки и повышает эффективность обслуживания. Это особенно актуально для коммерческого транспорта, где надежность и минимизация времени простоя имеют критическое значение.
Технические стандарты и регламентные интервалы
В технической документации большинства современных автомобилей есть раздел о плановом техническом обслуживании, но информация часто бывает общей. Например, для отечественных грузовиков, таких как КАМАЗ, регламент может рекомендовать смазку каждые 4000–6000 км. Однако это актуально только для новых автомобилей на гарантии и при использовании рекомендованных масел.
На практике опытные механики советуют проводить визуальный осмотр и шприцевание при каждом плановом ТО. В зимний период или при эксплуатации в грязных условиях этот интервал следует сокращать до 1000–2000 км. Если смазка из клапана-прессмасленки перестала выходить или, наоборот, вытекает слишком легко, это сигнализирует о необходимости более тщательной диагностики.
Что касается импортной техники, интервалы могут достигать 20 000–40 000 км, но это возможно только при использовании высококачественных литиевых или дисульфидных смазок. Попытка сэкономить на материале или увеличить пробег между обслуживанием «на глаз» почти всегда приводит к образованию люфтов, которые не устраняются простой заменой смазки.
Важно понимать разницу между «добавлением» смазки и ее полной заменой. В первом случае мы лишь компенсируем потери, во втором — полностью обновляем рабочий состав, удаляя продукты износа. Полная замена возможна только при разборке узла или с использованием специальных методов вытеснения, когда новая смазка выдавливает старую через сальники.
Сравнение регламентов для разных классов техники
Представленная таблица иллюстрирует ориентировочные интервалы обслуживания для различных типов техники. Эти данные следует рассматривать как рекомендации, которые могут потребовать корректировки в зависимости от условий эксплуатации.
| Тип техники | Рекомендуемый интервал (км) | Условия эксплуатации |
|---|---|---|
| Легкие внедорожники | 15 000 – 30 000 | Смешанный режим, умеренные нагрузки |
| Грузовые автомобили (магистральные) | 10 000 – 15 000 | Высокая скорость, хорошие дороги |
| Специальная техника / Карьерная | 250 – 500 (моточасы) | Пыль, вибрации, грязь, водные преграды |
Как видно из таблицы, диапазон значений широкий, и полагаться на единые цифры нецелесообразно. Для точного определения интервала обслуживания вашего автомобиля рекомендуется обращаться к руководству по эксплуатации конкретной модели, где производитель указывает основные требования.
Выбор смазочного материала и оборудования
Качество смазки критически важно для долговечности карданного вала. Использование неподходящего продукта может свести на нет все усилия по регулярному обслуживанию. Для карданных передач, работающих при высоких скоростях скольжения и ударных нагрузках, необходимы смазочные материалы с высокой адгезией и термостойкостью.
Наиболее популярным и проверенным вариантом являются литиевые смазки, часто обогащенные дисульфидом молибдена (MoS2). Этот компонент образует защитную пленку на металлической поверхности. Составы, такие как Litol-24 и их зарубежные аналоги класса EP2, зарекомендовали себя в отечественных условиях эксплуатации.
Однако для современных высокоскоростных карданных валов, требующих балансировки, могут понадобиться синтетические смазки. Они сохраняют свои характеристики в широком температурном диапазоне. Важно, чтобы выбранная смазка обладала хорошей механической стабильностью и не вытекала из узла при нагревании.
Характеристики подходящих смазок
При выборе смазочного материала важно учитывать характеристики, такие как температура каплепадения, которая должна составлять не менее 180–200 градусов Цельсия, и пенетрацию, отражающую жесткость смазки. Если смазка слишком мягкая, она может вытекать, а если слишком твердая — не сможет эффективно проникать между иглами подшипника при низких температурах.
| Тип смазки | Температурный диапазон | Область применения |
|---|---|---|
| Литиевая (Литол-24) | от -40 до +120°C | Обычное использование, грузовые автомобили |
| С дисульфидом молибдена | от -30 до +150°C | Условия с высокими ударными нагрузками |
| Синтетическая | от -50 до +180°C | Экстремальные условия, высокоскоростные валы |
Применение графитных смазок для карданных крестовин строго не рекомендуется, так как абразивные свойства графита могут ускорить износ игольчатых подшипников. Графитовые смазки предназначены для медленно движущихся, сильно нагруженных узлов, таких как рессоры или открытые зубчатые передачи, но не подходят для прецизионных подшипников качения.
Технология правильного шприцевания
Процесс смазки карданного вала требует наличия подходящего инструмента и соблюдения определенной последовательности действий для достижения желаемого результата. Неправильная техника закачки смазки может повредить сальник или вызвать утечку, что помешает смазке достичь трущихся поверхностей.
Перед началом работы важно тщательно очистить область вокруг пресс-масленок (ниппелей) от грязи, пыли и остаточной смазки, чтобы избежать попадания абразивных частиц внутрь узла. Для этого используйте ветошь, смоченную в специальном очищающем средстве, и жесткую щетку.

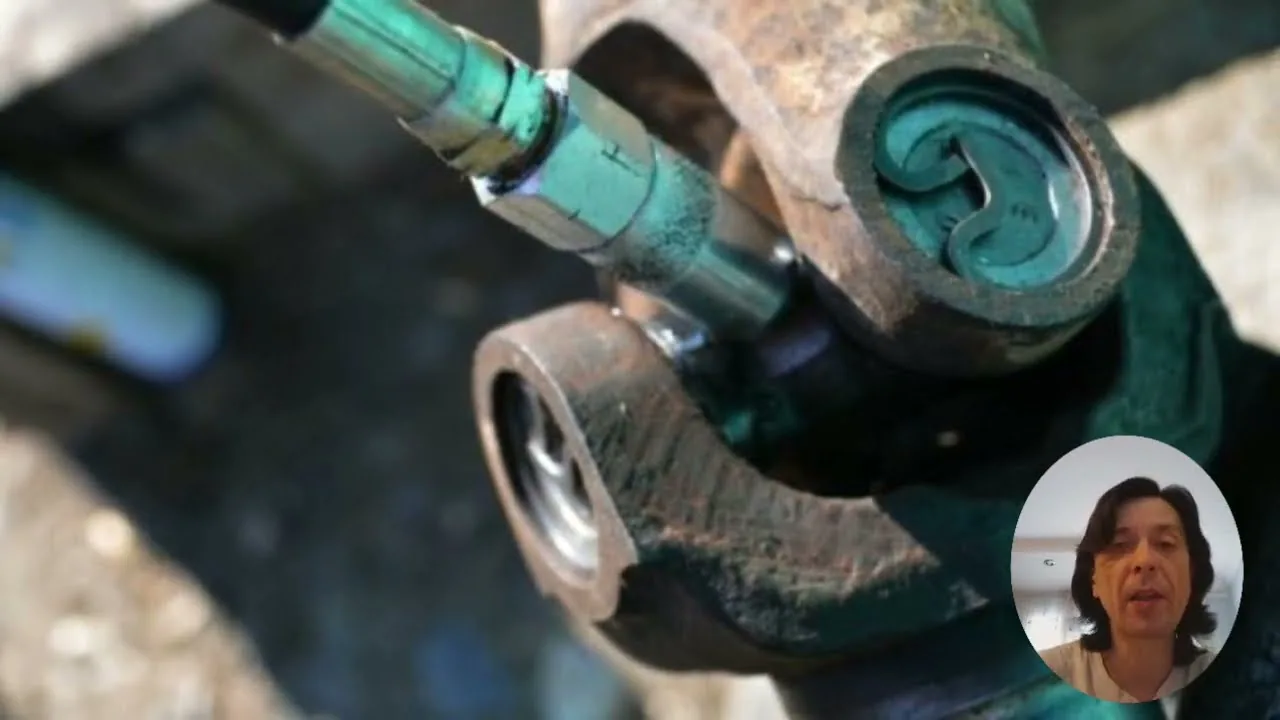

После очистки подключите наконечник шприца к масленке и аккуратно начните нагнетать смазку. Важно следить за состоянием сальников (манжет) на концах крестовины: как только старая смазка начнет вытекать из-под них, это будет сигналом о том, что давление внутри узла достигло нужного уровня.
Пошаговая инструкция выполнения работ
Для качественного обслуживания рекомендуется следовать следующему алгоритму, который поможет минимизировать риск повреждения уплотнений и обеспечит заполнение всех пустот.
- Поднимите автомобиль с помощью домкрата или заедьте на смотровую яму для удобного доступа к карданному валу.
- Тщательно очистите все четыре масленки на каждой крестовине и одну на подвесном подшипнике (если он есть) от загрязнений.
- Подключите шприц к первой масленке и медленно нагнетайте смазку, пока не появится свежая смазка из-под всех четырех сальников крестовины.
- Прокрутите карданный вал (вращая колесо или используя монтировку), чтобы смазка равномерно распределилась по подшипнику, и повторите процесс для остальных масленок.
- Удалите излишки старой смазки, выдавленные наружу, с помощью ветоши, так как они могут содержать продукты износа и грязь.
Важно помнить, что если смазка не поступает или идет с трудом, это может указывать на забитый канал в крестовине. В таких случаях может потребоваться прогрев узла или применение специального проникающего состава. Действуйте осторожно, чтобы не повредить сальники.
Если смазка выходит сразу и без сопротивления, это может означать, что канал смазки «коротит» на выход или сальники полностью изношены и не удерживают давление. В такой ситуации простая замена смазки не решит проблему, потребуется ремонт или замена узла.
Типичные ошибки и их последствия
Хотя обслуживание карданных валов может показаться простым, на практике часто возникают ошибки, которые могут свести на нет все усилия и даже повредить узел. Осознание этих ошибок поможет избежать распространенных проблем и увеличить срок службы трансмиссии.
Одной из самых распространенных ошибок является смазка «на всякий случай» без контроля за выходом смазки, что может повредить манжеты. Часто забывают очистить масленки перед началом работы, что приводит к попаданию грязи внутрь подшипника.
Смешивание несовместимых типов смазок, таких как литиевая смазка с солидолом или натриевой смазкой, может вызвать образование твердых комков или полное разжижение состава. Это значительно ухудшает смазывающие свойства и может привести к сухому трению.
- Отсутствие контроля за выходом смазки — шприцевание может быть прекращено слишком рано, в результате чего старая смазка не вытесняется, и внутри остается абразивная смесь изношенных материалов. Правильно: продолжать до появления свежей смазки со всех сторон.
- Игнорирование очистки масленок — грязь с поверхности может быть вдавлена шприцем прямо в подшипник, действуя как абразивный материал. Правильно: тщательно очищать и продувать область вокруг клапана перед установкой шприца.
- Смазка грязным инструментом — использование шприца, в котором ранее находилась другая смазка или вода, может привести к химическим реакциям или коррозии. Правильно: поддерживать инструменты в чистоте и использовать отдельные шприцы для различных типов смазок.
- Превышение давления — попытка «пробить» забитый канал с помощью силы может привести к выдавливанию сальников и утрате герметичности. Правильно: при возникновении трудностей следует прогревать узел или использовать специальные средства, а не применять силу.
Диагностика состояния узла при обслуживании
Процесс шприцевания — отличная возможность для визуальной и тактильной оценки состояния карданного вала. Находясь под автомобилем, обратите внимание на несколько признаков, указывающих на возможные неисправности.
Прежде всего, проверьте наличие люфтов. Ухватитесь за карданный вал в районе крестовины и покачайте его в разных направлениях. Люфт в крестовине ощущается как отчетливый стук или движение вала относительно неподвижной части.
Также важно оценить состояние сальников. Если они повреждены, треснуты или отсутствуют, такая крестовина долго не прослужит, даже при регулярной смазке. Герметичность узла необходима для сохранения смазки внутри и предотвращения проникновения грязи и влаги.
Обратите внимание на биение карданного вала во время вращения. Если вал имеет заметную «восьмерку» или следы ударов, это может вызвать вибрации, негативно влияющие не только на кардан, но и на соседние узлы трансмиссии. В таких случаях смазка не поможет, потребуется балансировка или замена вала.
Влияние климата и сезонности на обслуживание
Сезонные колебания температуры существенно влияют на график обслуживания трансмиссии, требуя от владельца автомобиля или механика адаптивного подхода. В зимний период смазочные жидкости становятся более вязкими, и стандартные интервалы обслуживания могут быть приемлемыми, однако эффективность смазки в первые минуты работы значительно снижается.
Летние месяцы, особенно при высоких температурах и движении на больших скоростях, приводят к разжижению смазки, что может вызвать её утечку из узлов. Это требует более частого контроля состояния трансмиссии. Кроме того, в теплое время года увеличивается количество работ с водой (например, мойка или преодоление водных преград), что повышает вероятность попадания влаги в систему.
В межсезонье, когда дороги покрыты реагентами и грязью, защита узлов трансмиссии становится особенно важной. Агрессивные химические вещества могут негативно влиять на резиновые уплотнения, открывая доступ влаги и грязи к подшипникам.
Поэтому рекомендуется проводить внеплановое обслуживание карданных валов перед началом зимнего и летнего сезонов, проверяя наличие качественной смазки и целостность уплотнений. Это простая превентивная мера, которая поможет избежать серьезных проблем во время поездок.
Рекомендации по продлению ресурса трансмиссии
Чтобы продлить срок службы карданного вала и всей трансмиссии, недостаточно следовать графику смазки; необходимо комплексное обслуживание. Регулярная балансировка вала после его снятия, а также проверка состояния опорного подшипника и фланцев — важные элементы единой системы.
Качество запчастей, используемых при ремонте, также имеет значение. Недорогие крестовины часто изготавливаются из низкокачественного металла и имеют неправильную геометрию, что может привести к их быстрому выходу из строя, даже при высоком уровне обслуживания. Рекомендуется выбирать оригинальные детали или надежные аналоги от известных брендов.
Обратите внимание на состояние виброгасителей на карданном валу, если они предусмотрены конструкцией. Поврежденные или отсутствующие виброгасители могут вызвать повышенные вибрации, что разрушает смазочный слой и ускоряет износ всех сопрягаемых элементов.
В заключение, карданный вал — это узел, который подвергается высоким нагрузкам и работает в сложных условиях. Его надежность зависит от внимания, уделяемого ему в процессе обслуживания. Простое правило: «чистота, качество, своевременность» — поможет избежать проблем с трансмиссией на протяжении длительного времени.
Ключевые аспекты долговечности карданных передач
Подводя итог, можно заключить, что частота шприцевания крестовин карданного вала не является фиксированной и должна определяться индивидуально для каждого автомобиля с учетом условий эксплуатации. Рекомендуется уменьшить заводские интервалы в 1,5–2 раза при сложных условиях, что поможет поддерживать узел в рабочем состоянии.
Качество смазки и правильность выполнения процедуры так же важны, как и частота обслуживания. Использование неподходящих материалов или нарушение технологии шприцевания может привести к быстрому выходу из строя даже новых компонентов. Поэтому крайне важно строго следовать инструкциям и рекомендациям.
Регулярный визуальный осмотр и своевременное устранение мелких неисправностей, таких как поврежденные сальники или люфты, помогают избежать дорогостоящих ремонтов и простоев техники. Заботливое отношение к карданному валу — залог надежности всей трансмиссии и безопасности на дороге.
Методы контроля уровня смазки
Контроль уровня смазки крестовин карданного вала является важной частью технического обслуживания транспортных средств. Правильный уровень смазки обеспечивает надежную работу карданного вала и предотвращает его преждевременный износ. Существует несколько методов контроля уровня смазки, каждый из которых имеет свои особенности и преимущества.
Визуальный осмотр
Первый и самый простой метод контроля уровня смазки – это визуальный осмотр. Для этого необходимо снять защитные крышки или заглушки с крестовин и проверить наличие смазки. Если смазка отсутствует или ее уровень значительно ниже нормы, это может свидетельствовать о необходимости добавления смазочного материала. Важно также обратить внимание на состояние смазки: она не должна быть загрязненной или иметь посторонние примеси.
Использование индикаторов уровня смазки
Современные технологии позволяют использовать специальные индикаторы уровня смазки, которые устанавливаются на карданный вал. Эти устройства могут быть механическими или электронными. Механические индикаторы обычно представляют собой простые шкалы, которые показывают уровень смазки, в то время как электронные устройства могут сигнализировать о необходимости добавления смазки с помощью световых или звуковых сигналов. Использование таких индикаторов позволяет значительно упростить процесс контроля и повысить его точность.
Проверка давления смазки
Контроль давления смазки также является важным аспектом. Для этого используются манометры, которые позволяют определить, достаточно ли давления в системе смазки. Низкое давление может указывать на проблемы с насосом или утечки в системе, что требует немедленного вмешательства. Регулярная проверка давления помогает предотвратить серьезные поломки и продлить срок службы карданного вала.
Анализ состояния смазки
Анализ состояния смазки – это более сложный, но очень информативный метод контроля. Он включает в себя отбор проб смазочного материала для лабораторного анализа. Специалисты могут определить уровень загрязненности, наличие металлических частиц и других примесей, что позволяет сделать выводы о состоянии крестовин и необходимости их замены. Регулярный анализ смазки может помочь выявить проблемы на ранних стадиях и предотвратить серьезные поломки.
Периодичность контроля
Важно установить периодичность контроля уровня смазки в зависимости от условий эксплуатации транспортного средства. В условиях интенсивной эксплуатации или при работе в сложных условиях (например, в пыльных или влажных средах) контроль следует проводить чаще. Рекомендуется составить график технического обслуживания, в который будет включен контроль уровня смазки, что позволит поддерживать карданный вал в исправном состоянии и избежать дорогостоящих ремонтов.
Таким образом, контроль уровня смазки крестовин карданного вала можно осуществлять различными методами, каждый из которых имеет свои преимущества. Регулярное внимание к этому аспекту технического обслуживания поможет обеспечить надежную работу трансмиссии и продлить срок службы автомобиля.
Обучение персонала и безопасность при обслуживании
Обслуживание карданного вала, в частности смазка крестовин, требует высокой квалификации и внимательности со стороны обслуживающего персонала. Правильное обучение сотрудников не только повышает эффективность работы, но и значительно снижает риски, связанные с эксплуатацией механизмов.
Первым шагом в обучении является ознакомление с конструкцией карданного вала и его компонентами. Персонал должен понимать, как функционируют крестовины, их роль в передаче крутящего момента и возможные последствия неправильной смазки. Знание устройства и принципа работы карданного вала поможет избежать ошибок при обслуживании.
Следующий аспект — это изучение технологий смазки. Сотрудники должны быть обучены различным методам смазки крестовин, включая использование ручных и автоматических смазочных систем. Важно понимать, какие смазочные материалы подходят для конкретных условий эксплуатации, а также как правильно их применять. Например, необходимо знать, как определить необходимое количество смазки и частоту её замены в зависимости от условий работы транспортного средства.
Безопасность при обслуживании карданного вала также является ключевым моментом. Персонал должен быть обучен правилам безопасности, включая использование индивидуальных средств защиты, таких как перчатки и защитные очки. Кроме того, важно соблюдать порядок работы: перед началом обслуживания необходимо отключить двигатель и обеспечить надежную фиксацию транспортного средства, чтобы избежать его случайного движения.
Также следует обратить внимание на правильное использование инструментов. Сотрудники должны быть обучены технике работы с инструментами, необходимыми для смазки крестовин, такими как смазочные пистолеты, ключи и другие устройства. Неправильное использование инструментов может привести к повреждению как самого карданного вала, так и других компонентов автомобиля.
Регулярные тренинги и аттестации персонала помогут поддерживать высокий уровень знаний и навыков. Это также позволит оперативно реагировать на изменения в технологиях и материалах, используемых в процессе обслуживания. Важно, чтобы обучение было не разовым мероприятием, а частью постоянного процесса повышения квалификации сотрудников.
В заключение, обучение персонала и соблюдение мер безопасности при обслуживании карданного вала являются неотъемлемыми элементами эффективной и безопасной эксплуатации транспортных средств. Инвестирование в обучение сотрудников не только повышает качество обслуживания, но и способствует снижению рисков, связанных с эксплуатацией механизмов, что в конечном итоге приводит к увеличению срока службы оборудования и снижению затрат на его обслуживание.
Анализ и учет затрат на обслуживание карданного вала
Обслуживание карданного вала, в частности, смазка крестовин, является важным аспектом эксплуатации транспортных средств и механизмов, которые используют карданные передачи. Эффективное управление затратами на обслуживание позволяет не только продлить срок службы карданного вала, но и снизить общие эксплуатационные расходы.
При анализе затрат на обслуживание карданного вала необходимо учитывать несколько ключевых факторов:
- Стоимость смазочных материалов: Выбор качественной смазки для крестовин карданного вала влияет на эффективность работы узла. Разные типы смазок имеют различные ценовые категории, и важно выбирать оптимальный вариант, который обеспечит необходимую защиту и долговечность.
- Частота обслуживания: Регламентированные интервалы смазки крестовин напрямую влияют на затраты. Чем чаще требуется проводить смазку, тем выше общие затраты на обслуживание. Рекомендуется следовать рекомендациям производителя по срокам и условиям смазки.
- Работа специалистов: Затраты на трудозатраты специалистов, выполняющих обслуживание карданного вала, также следует учитывать. Важно правильно оценить время, необходимое для выполнения работ, и стоимость услуг, чтобы избежать непредвиденных расходов.
- Необходимость замены деталей: Если смазка не производится регулярно или неправильно, это может привести к износу крестовин и необходимости их замены. Замена деталей – это значительная статья расходов, которую можно минимизировать, следуя установленным регламентам.
- Потери от простоя: Если карданный вал выходит из строя из-за недостаточной смазки, это может привести к простоям техники, что также влечет за собой финансовые потери. Оценка потенциальных убытков от простоя поможет более точно рассчитать общие затраты на обслуживание.
Для эффективного учета затрат на обслуживание карданного вала рекомендуется вести учет всех расходов, связанных с смазкой и обслуживанием. Это может быть сделано с помощью специализированного программного обеспечения или простых таблиц, где фиксируются все затраты на смазочные материалы, трудозатраты, а также расходы на замену деталей. Такой подход позволит не только контролировать текущие расходы, но и планировать бюджет на обслуживание в будущем.
В заключение, анализ и учет затрат на обслуживание карданного вала являются важными аспектами, которые помогают оптимизировать расходы и продлить срок службы узла. Регулярная смазка крестовин, соблюдение регламентов и правильный выбор материалов – ключевые факторы, влияющие на эффективность работы карданного вала и общие эксплуатационные расходы.
