Смазка шкворней на грузовиках КАМАЗ — это ключевой аспект их технического обслуживания, который напрямую влияет на безопасность и долговечность транспортного средства. В данной статье мы представим полное руководство по правильной смазке шкворней, включая выбор подходящих материалов, интервалы замены и пошаговую инструкцию выполнения процедуры. Также мы рассмотрим типичные ошибки, которые могут возникнуть при ремонте, чтобы помочь владельцам и механикам избежать распространенных проблем и обеспечить надежную работу своих грузовиков.
Выбор смазочных материалов и подготовка к работам
Первым этапом обслуживания является правильный выбор смазочного материала. Производитель в технической документации обычно рекомендует литиевые смазки с высокими противозадирными характеристиками. На практике для шкворней автомобилей КАМАЗ наилучшие результаты показывают составы на основе дисульфида молибдена, такие как ШРБ-4 и их зарубежные аналоги Lithium Complex EP2. Графитные смазки также могут использоваться, но требуют более частой замены из-за вымывания.
Если в узле ранее применялась смазка другого типа, настоятельно рекомендуется полностью удалить остатки старого материала перед нанесением нового. Это поможет избежать нежелательных химических реакций загустителей. Перед началом работы необходимо подготовить инструменты: шприц-шприцовку (ручную или пневматическую), ветошь, очиститель тормозов или дизельное топливо для промывки, а также набор гаечных ключей. Качество подготовки поверхности напрямую влияет на долговечность результата.
Важно учитывать температурные условия эксплуатации автомобиля. Для регионов с очень низкими температурами следует выбирать смазки, подходящие для соответствующего диапазона рабочих температур, чтобы избежать их застывания. В летний период или при работе в карьерах предпочтение отдается составам с высокой термостойкостью, которые не теряют вязкость при нагреве.
⚠️ Внимание: Строго запрещается смешивать смазки на основе лития и кальция (солидол), так как это может привести к расслоению смеси и потере смазывающих свойств, что может вызвать заклинивание шкворня.
Для удобства сравнения основных типов смазок, используемых в шкворневых соединениях, представлена следующая таблица характеристик:
| Тип смазки | Температурный диапазон | Особенности применения |
|---|---|---|
| Литиевая (ШРБ-4) | от -40 до +120°C | Универсальная, высокая водостойкость |
| Графитная (УСс) | от -20 до +110°C | Для тяжелых нагрузок, чувствительна к воде |
| Дисульфид молибдена | от -30 до +150°C | Высокие противозадирные свойства |
Подготовка рабочего места также имеет большое значение. Автомобиль должен находиться на ровной площадке с твердым покрытием. Перед началом работ обязательно устанавливаются противооткатные упоры под задние колеса и включается стояночный тормоз. Безопасность при работе с тяжелой техникой является приоритетом, поэтому пренебрегать этими мерами недопустимо.
Технология обслуживания шкворней с пресс-масленками

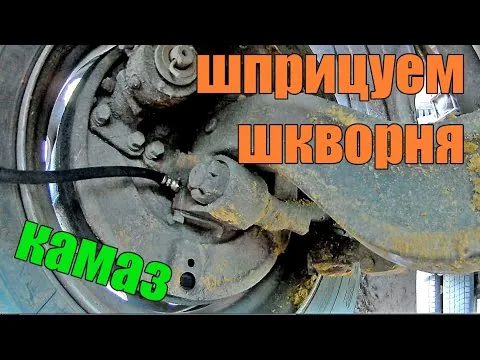

Большинство современных моделей КАМАЗ, а также ряд автомобилей более ранних годов выпуска, оборудованы шкворнями с каналами для подачи смазки. Эти узлы можно обслуживать без полной разборки, что значительно сокращает время простоя техники. Главная задача — выдавить старую смазку и заполнить объем новым составом под давлением.
Процесс начинается с тщательной очистки пресс-масленок (шприц-штуцеров) от загрязнений и пыли. Игнорирование этого этапа может привести к попаданию абразивных частиц внутрь узла вместе со смазкой, что ускоряет износ втулок. После очистки на масленку устанавливается наконечник шприца, и начинается закачка смазочного материала до тех пор, пока из верхних и нижних сальников не начнет вытекать свежая смазка.
Важно следить за усилием при нажатии на рычаг шприца. Избыточное давление может повредить манжетные уплотнения, особенно если они уже имеют признаки старения или трещины. Если смазка не поступает внутрь, это может свидетельствовать о забитом канале или поврежденной масленке. В таких случаях потребуется замена штуцера или применение методов для принудительной прочистки канала.
По завершении процедуры смазывания необходимо удалить все излишки материала с помощью чистой ветоши. Остатки смазки на поверхностях притягивают пыль и грязь, образуя абразивную пасту, что негативно сказывается на работе пыльников и сальников. Частота выполнения данной процедуры зависит от условий эксплуатации, но обычно составляет каждые 1000-2000 км пробега или после каждой мойки под высоким давлением.
Для проверки качества выполненной работы можно использовать чек-лист:
| Этап смазки | Описание действий | Рекомендуемая смазка |
|---|---|---|
| Подготовка к смазке | Очистка шкворней от грязи и старой смазки | - |
| Нанесение смазки | Использование смазочного пистолета для нанесения смазки | Литиевая смазка |
| Проверка состояния | Регулярная проверка на наличие износа и утечек смазки | - |
Интересные факты
Вот несколько интересных фактов о технологии смазки шкворней на грузовиках КАМАЗ:
Автоматизация процесса: На современных моделях грузовиков КАМАЗ внедрены системы автоматической смазки, которые позволяют значительно сократить время на обслуживание. Эти системы обеспечивают равномерное распределение смазки по всем узлам, что увеличивает срок службы шкворней и снижает риск их износа.
Использование высококачественных смазочных материалов: Для смазки шкворней КАМАЗ применяются специальные смазочные материалы, которые обладают высокой устойчивостью к температурным колебаниям и механическим нагрузкам. Это позволяет обеспечить надежную защиту от коррозии и износа, что особенно важно в условиях эксплуатации на сложных дорожных покрытиях.
Регулярность обслуживания: Производитель рекомендует проводить регулярное обслуживание системы смазки, что включает в себя не только добавление смазки, но и проверку состояния шкворней и других связанных узлов. Это помогает предотвратить серьезные поломки и продлить срок службы всего автомобиля, что особенно актуально для грузовиков, работающих в тяжелых условиях.
Обслуживание шкворней без пресс-масленок
На некоторых моделях КАМАЗ, особенно с коническим шкворнем или в версиях без возможности регулярной смазки, применяется метод полной разборки узла. Этот подход требует больше усилий и наличия подъемного оборудования или смотровой ямы. Суть метода заключается в извлечении шкворня, очистке всех его поверхностей и ручном нанесении смазочного материала.
Перед началом работ необходимо снять поворотный кулак в сборе или демонтировать крышку шкворня, в зависимости от конструкции. Если используется конический шкворень, его выбивают с помощью выколотки и молотка, предварительно очистив резьбовую часть. После извлечения детали их тщательно промывают в керосине или дизельном топливе для удаления продуктов износа и старой смазки.
Смазка наносится равномерно на поверхность шкворня, внутреннюю часть втулки поворотного кулака и на торцевые участки. При сборке важно избегать перекосов, так как это может привести к закусыванию детали. В некоторых случаях рекомендуется использовать смазку с высокой адгезией, чтобы она не выдавилась во время первоначальной обкатки.
Особое внимание стоит уделить состоянию бронзовых или стальных втулок. Если на их поверхности имеются глубокие выработки, риски или наблюдается овальность, простая замена смазки не будет эффективной — потребуется замена втулок. Установка новых втулок требует последующей развертки под размер шкворня для обеспечения необходимого зазора.
Сравнение методов обслуживания представлено в таблице ниже:
| Параметр | С пресс-масленками | Без пресс-масленок |
|---|---|---|
| Трудоемкость | Низкая | Высокая |
| Необходимый инструмент | Шприц, ветошь | Съемники, пресс, развертки |
| Интервал обслуживания | Часто (по регламенту) | Редко (при ремонте) |
Контроль зазоров и диагностика состояния узла
После смазки или планового технического обслуживания необходимо оценить состояние шкворневого соединения. Ключевым показателем является зазор между шкворнем и втулкой. Допустимые значения определяются производителем: для новых узлов они не должны превышать 0,3-0,4 мм, а для узлов с предельным износом — 0,6-0,8 мм.
Проверка проводится методом покачивания. Для этого переднее колесо автомобиля поднимается домкратом так, чтобы оно не касалось земли. Затем, взявшись за верхнюю и нижнюю часть колеса, производят покачивание в вертикальной плоскости. Если ощущается стук или люфт, это свидетельствует о значительном износе втулок или шкворня.
При обнаружении люфта дальнейшая эксплуатация без ремонта недопустима. Это может привести к нарушению сход-развала, неравномерному износу шин и увеличенной нагрузке на рулевые тяги. В некоторых случаях люфт можно устранить подтяжкой регулировочных клиньев или гаек, если конструкция позволяет. Однако чаще всего требуется замена изношенных пар трения.
Также важно проверить состояние пыльников (манжет). Резиновые элементы со временем теряют эластичность, трескаются и начинают пропускать воду и грязь внутрь узла. Поврежденный пыльник следует заменить незамедлительно, иначе процедура смазки утратит свою эффективность уже через несколько сотен километров пробега.
Типичные ошибки при обслуживании шкворней
В процессе ремонта неопытные механики часто совершают ошибки, которые могут свести на нет все усилия и привести к поломкам. Изучение распространенных нарушений технологии поможет избежать таких ситуаций.
- Применение отработанного масла вместо смазки — некоторые водители используют отработанное масло, полагая, что «каши маслом не испортишь». Это серьезная ошибка: жидкое масло не формирует необходимую защитную пленку в условиях граничного трения и быстро вытекает, оставляя узел без смазки.
- Чрезмерное давление при смазке — стремление «запихнуть больше» с помощью мощного пневмошприца часто приводит к разрыву манжетных уплотнений. Давление должно быть умеренным, а выход смазки следует контролировать визуально.
- Игнорирование очистки масленок — закачка смазки через грязную масленку равносильна внесению абразивных частиц внутрь подшипника скольжения. Всегда очищайте область вокруг штуцера перед подключением шприца.
- Смешивание несовместимых смазок — соединение различных типов загустителей может привести к коагуляции смеси, превращая ее в твердую массу или, наоборот, в жидкость, не способную выдерживать нагрузки.
⚠️ Важно: При работе с домкратом и поднятым кузовом обязательно используйте страховочные подставки. Полагаться только на гидравлику домкрата, находясь под автомобилем или его узлами, крайне опасно.
Соблюдение чистоты во время ремонта — важный аспект. Попадание даже небольшого количества песка в шкворневой узел значительно снижает срок службы втулок. Все работы в открытой части узла следует выполнять аккуратно, прикрывая открытые полости чистой ветошью.
Регулярный визуальный осмотр состояния сальников и наличия смазки на выходах шкворня позволяет выявить проблемы на ранних стадиях. Если смазка перестала выступать после шприцевания, это может сигнализировать о закупорке канала или критическом износе зазоров.
Влияние условий эксплуатации на ресурс шкворней
Режим эксплуатации грузовика напрямую влияет на частоту обслуживания его ходовой части. Автомобили, работающие в карьерах, на строительных площадках или в условиях бездорожья, требуют более частой смазки из-за высокого содержания абразивной пыли и влаги. В таких условиях интервалы обслуживания сокращаются в полтора-два раза по сравнению с магистральными перевозками.
Частые мойки автомобиля с использованием аппаратов высокого давления также представляют риск. Сильная струя воды может повредить старые сальники и вымыть смазку из узлов, даже если они исправны. После каждой интенсивной мойки передней оси рекомендуется проверять уровень смазки в контрольных точках и при необходимости обновлять ее.
Перегрузка автомобиля — серьезная проблема на российских дорогах, значительно сокращающая ресурс всех узлов шасси. Превышение допустимой нагрузки на переднюю ось может привести к деформации шкворней и ускоренному износу втулок. В таких случаях даже самая качественная смазка не сможет предотвратить преждевременный выход узла из строя.
Температурные колебания также оказывают влияние. В зимний период, при очень низких температурах, загустевшая смазка может затруднять нормальный поворот колес, создавая ложное впечатление о неисправности рулевого управления. Прогрев узла или использование морозостойких смазочных материалов поможет решить эту проблему.
В заключение, стоит подчеркнуть, что шкворневая группа является ключевым элементом передней подвески КАМАЗа. Ее исправное состояние обеспечивает комфорт в управлении и безопасность водителя и других участников дорожного движения. Регулярное обслуживание, использование правильных материалов и внимательное отношение к деталям помогут избежать дорогостоящего ремонта и простоев техники в самый неподходящий момент.
Рекомендации по выбору инструментов для смазки
Для эффективной смазки шкворней на грузовиках КАМАЗ необходимо использовать правильные инструменты, которые обеспечат качественное выполнение этой важной операции. Правильный выбор инструментов не только ускоряет процесс смазки, но и гарантирует долговечность и надежность работы подвески автомобиля.
Первым и основным инструментом, который потребуется для смазки шкворней, является смазочный пистолет. Он позволяет точно и равномерно наносить смазку в нужные места. Существует несколько типов смазочных пистолетов, включая ручные, пневматические и электрические. Ручные пистолеты более доступны и просты в использовании, однако для больших объемов работ лучше подойдут пневматические или электрические модели, которые обеспечивают более высокую производительность.
При выборе смазочного пистолета важно обратить внимание на его максимальное давление. Для смазки шкворней рекомендуется использовать пистолеты с давлением не менее 300 бар, что позволяет эффективно подавать смазку даже в труднодоступные места. Также стоит учитывать длину шланга и насадки, которые могут быть полезны для работы в ограниченных пространствах.
Кроме смазочного пистолета, вам понадобятся смазочные материалы. Для шкворней грузовиков КАМАЗ рекомендуется использовать высококачественные литиевые или кальциевые смазки, которые обеспечивают отличную защиту от износа и коррозии. Важно выбирать смазку, соответствующую климатическим условиям эксплуатации автомобиля, так как это влияет на ее вязкость и эффективность.
Не менее важным инструментом является набор ключей и отверток, который поможет в демонтаже и установке деталей, если потребуется доступ к шкворням. В зависимости от модели грузовика, могут понадобиться ключи различных размеров, поэтому рекомендуется иметь в наличии универсальный набор.
Также стоит обратить внимание на системы контроля уровня смазки. Некоторые современные модели грузовиков КАМАЗ оснащены автоматическими системами смазки, которые позволяют контролировать уровень смазки и обеспечивать ее подачу в нужные моменты. Если ваш грузовик не оборудован такой системой, можно установить механические индикаторы, которые помогут следить за состоянием смазки.
В заключение, правильный выбор инструментов для смазки шкворней на грузовиках КАМАЗ является залогом надежной и долгосрочной работы подвески. Использование качественных смазочных материалов и подходящих инструментов не только упростит процесс смазки, но и значительно увеличит срок службы автомобиля.
Частота и график обслуживания шкворней
Обслуживание шкворней на грузовиках КАМАЗ является важной частью технического ухода за автомобилем, так как от состояния этих элементов зависит безопасность и управляемость транспортного средства. Частота и график обслуживания шкворней определяются несколькими факторами, включая условия эксплуатации, интенсивность использования автомобиля и рекомендации производителя.
В общем случае, производитель рекомендует проводить проверку и смазку шкворней каждые 10 000 километров пробега или раз в три месяца, в зависимости от того, что наступит раньше. Однако в условиях тяжелой эксплуатации, например, при работе в условиях повышенной запыленности или на плохих дорогах, интервал обслуживания может быть сокращен до 5 000 километров.
При планировании графика обслуживания важно учитывать следующие аспекты:
- Условия эксплуатации: Если грузовик используется в условиях повышенной нагрузки или в сложных климатических условиях, необходимо увеличить частоту проверок.
- Тип нагрузки: При перевозке тяжелых грузов или при частых маневрах на малых скоростях шкворни подвергаются большему износу, что также требует более частого обслуживания.
- Состояние дороги: На плохих дорогах, где автомобиль часто испытывает удары и вибрации, шкворни могут быстрее изнашиваться, что требует регулярного контроля.
При проведении обслуживания шкворней необходимо выполнять следующие операции:
- Проверка состояния шкворней на наличие износа, трещин и других повреждений.
- Очистка от грязи и старой смазки, что позволяет избежать накопления абразивных частиц.
- Нанесение свежей смазки, которая должна соответствовать рекомендациям производителя по типу и консистенции.
- Проверка натяжения крепежных элементов и их состояния.
Кроме того, важно вести учет проведенных работ по обслуживанию шкворней, что позволит отслеживать их состояние и планировать дальнейшие действия. Ведение такого учета может быть полезным как для владельцев грузовиков, так и для сервисных центров, обеспечивая прозрачность и системность в обслуживании техники.
Соблюдение графика обслуживания шкворней не только продлевает срок службы автомобиля, но и обеспечивает безопасность на дороге, что является приоритетом для всех участников дорожного движения.
Анализ и устранение неисправностей шкворней
Шкворни являются важным элементом подвески грузовиков КАМАЗ, обеспечивая соединение между рамой автомобиля и передними колесами. Правильная смазка и обслуживание шкворней критически важны для обеспечения их долговечности и надежности. Однако, как и любой другой механический элемент, шкворни могут подвергаться различным неисправностям, которые необходимо своевременно выявлять и устранять.
Первым шагом в анализе состояния шкворней является визуальный осмотр. При этом следует обратить внимание на наличие следов износа, трещин или коррозии. Если шкворни имеют заметные повреждения, их необходимо заменить. Также стоит проверить состояние смазочных отверстий: они должны быть чистыми и свободными от загрязнений, чтобы обеспечить нормальную подачу смазки.
Одной из распространенных проблем является недостаток смазки, что может привести к повышенному износу шкворней. Для предотвращения этого необходимо регулярно проверять уровень смазки и при необходимости добавлять ее. Рекомендуется использовать смазочные материалы, соответствующие требованиям производителя, чтобы избежать повреждений от несовместимых смазок.
Если шкворни начинают издавать посторонние звуки, такие как скрип или стук, это может свидетельствовать о наличии люфта. В этом случае необходимо проверить крепление шкворней и, если потребуется, подтянуть их. Если люфт не устраняется, возможно, потребуется замена шкворней или других элементов подвески.
Также стоит учитывать, что неправильная установка шкворней может привести к их быстрому износу. Поэтому при проведении ремонтных работ необходимо строго следовать рекомендациям производителя и использовать специализированные инструменты для установки и регулировки шкворней.
В заключение, регулярный анализ и устранение неисправностей шкворней на грузовиках КАМАЗ являются важными аспектами их обслуживания. Это не только продлевает срок службы подвески, но и обеспечивает безопасность и надежность автомобиля в целом. Рекомендуется проводить профилактические осмотры и следить за состоянием шкворней, чтобы избежать серьезных поломок и дорогостоящего ремонта в будущем.
