Правильная регулировка натяжения ремня привода генератора на КАМАЗе — ключевой аспект, обеспечивающий надежную работу электрической системы автомобиля. В данной статье мы представим подробный технический мануал по регулировке натяжения ремня генератора на моделях КАМАЗ 5490, 700, а также на автомобилях с двигателями Евро-2/3/4. Вы узнаете о нормах прогиба, методах проверки и типичных ошибках, что поможет избежать неполадок и продлить срок службы вашего автомобиля.
Диагностика состояния приводного ремня и проверка натяжения
Первоначальная диагностика начинается с визуального осмотра ремня на наличие механических повреждений. Трещины на внутренней стороне, расслоение корда, загрязнение маслом или глубокие потертости указывают на необходимость замены, даже если натяжение в целом соответствует нормам. Для двигателей КАМАЗ-740.30 и их модификаций используются ремни профиля 12,5×10 (В) или 14×13 (C), в зависимости от года выпуска и комплектации. Важно убедиться, что установленный ремень соответствует заводским спецификациям.
Проверка натяжения осуществляется путем измерения прогиба ветви ремня под нагрузкой. На классических двигателях КАМАЗ измерение проводится между шкивами водяного насоса и генератора. При приложении силы 30–40 Н (примерно 3–4 кг) нормальный прогиб должен составлять от 10 до 15 мм. Если прогиб превышает 20 мм, это свидетельствует о проскальзывании ремня, что приводит к недостаточной выработке тока генератором. При прогибе менее 8 мм возникает избыточная нагрузка на валы агрегатов.
Для двигателей с автоматическим натяжителем, таких как Cummins, процесс проверки отличается. Здесь не требуется прикладывать усилие к ремню; достаточно проверить положение указателя на корпусе натяжного механизма. Если метка выходит за пределы допустимого диапазона или индикатор указывает на износ, механизм нуждается в замене или переустановке в зависимости от конструкции. Попытка «подтянуть» автоматический натяжитель с помощью гаек или подкладок строго запрещена и может привести к поломке.
| Тип двигателя | Нормативный прогиб (мм) | Усилие проверки (Н) |
|---|---|---|
| КАМАЗ-740 (Евро-0..3) | 10–15 | 30–40 |
| Cummins ISBe / ISLe | Автоматическое | Не применяется |
В процессе диагностики также следует обратить внимание на биение шкивов. Если шкив генератора или коленчатого вала имеет поперечное биение, ремень будет постоянно спадать или неравномерно изнашиваться, и никакие регулировки натяжения не смогут это исправить. В таких случаях необходимо провести дефектовку и заменить поврежденные шкивы или выровнять посадочные места.
Регулировка натяжения на двигателях серии КАМАЗ-740
На двигателях традиционной компоновки, используемых в моделях КАМАЗ-5320, 5511 и 65115 ранних серий, натяжение ремня регулируется перемещением генератора относительно блока цилиндров. Конструкция включает монтажную планку с прорезью и регулировочный винт или систему гаек для фиксации положения устройства. Перед началом работы необходимо ослабить болты, крепящие генератор к кронштейну, а также болт, фиксирующий регулировочную планку.
Чтобы увеличить натяжение ремня, генератор следует отодвинуть от двигателя, поворачивая регулировочный болт по часовой стрелке или подтягивая монтажную планку. Если ремень слишком натянут, генератор нужно сместить в сторону блока цилиндров. Важно выполнять эту операцию аккуратно, контролируя усилие, чтобы не повредить резьбу на старом, «прикипевшем» болте. После достижения необходимого натяжения следует провести контрольный замер прогиба.
Особое внимание стоит уделить состоянию резьбовых соединений и прилегающих поверхностей. Часто болты, крепящие генератор, закисают из-за грязи и влаги. Перед регулировкой рекомендуется обработать резьбу проникающей смазкой. Если регулировочная планка имеет выработку в месте контакта с болтом или деформирована, добиться стабильного натяжения не получится — такой элемент необходимо заменить.
После установки ремня в рабочее положение и его первоначальной подтяжки следует затянуть все фиксирующие гайки. Механика процесса такова, что при окончательной затяжке крепежных болтов генератор может немного сместиться, что изменит натяжение. Поэтому финальную проверку прогиба следует проводить только после полного закручивания всех болтов, крепящих генератор к двигателю и регулировочной планке.
| Параметр | Значение/Рекомендация | Примечание |
|---|---|---|
| Нормальное натяжение ремня | 10-15 мм при нажатии на середину | Проверять в состоянии холодного двигателя |
| Максимальное натяжение ремня | Не более 20 мм | Избегать чрезмерного натяжения |
| Метод проверки натяжения | Использование специального щупа | Можно использовать и пальцы |
Интересные факты
Вот несколько интересных фактов о регулировке натяжения ремня привода генератора на КАМАЗе:
Оптимальное натяжение: Правильное натяжение ремня привода генератора критически важно для обеспечения его эффективной работы. Слишком слабый ремень может проскальзывать, что приводит к недостаточной генерации электроэнергии, в то время как слишком сильный натяжение может вызвать преждевременный износ подшипников генератора и других компонентов.
Метод проверки натяжения: На КАМАЗах часто используется метод проверки натяжения ремня с помощью простого инструмента — натяжного щупа или специального индикатора. Это позволяет механикам быстро и точно оценить натяжение без необходимости демонтажа других компонентов.
Регулировка с учетом температуры: Натяжение ремня может изменяться в зависимости от температуры окружающей среды и условий эксплуатации. Например, в холодную погоду ремень может стать более жестким, что требует дополнительной регулировки. Поэтому важно периодически проверять натяжение ремня, особенно в условиях резких температурных колебаний.
Особенности обслуживания на двигателях Cummins и Евро-4/5
Силовые установки Cummins, установленные на автомобилях КАМАЗ с экологическим стандартом Евро-4 и выше, оснащены автоматическим пружинным натяжителем ремня. Этот механизм поддерживает необходимое натяжение во время работы и компенсирует удлинение ремня. В конструкции отсутствует регулировочный болт, а генератор надежно закреплен на кронштейне. Попытка вмешательства в работу узла традиционными способами может нарушить геометрию привода.
Главная задача водителя или механика при обслуживании таких систем — контролировать состояние натяжителя. На корпусе механизма есть метки, показывающие диапазон рабочего хода. Если указатель находится в зеленой зоне, натяжение в норме. Если стрелка выходит за пределы этой зоны или попадает в красную, это указывает на превышение допустимого растяжения ремня и исчерпание ресурса натяжителя. В таком случае необходимо заменить ремень, а иногда и сам механизм натяжения.

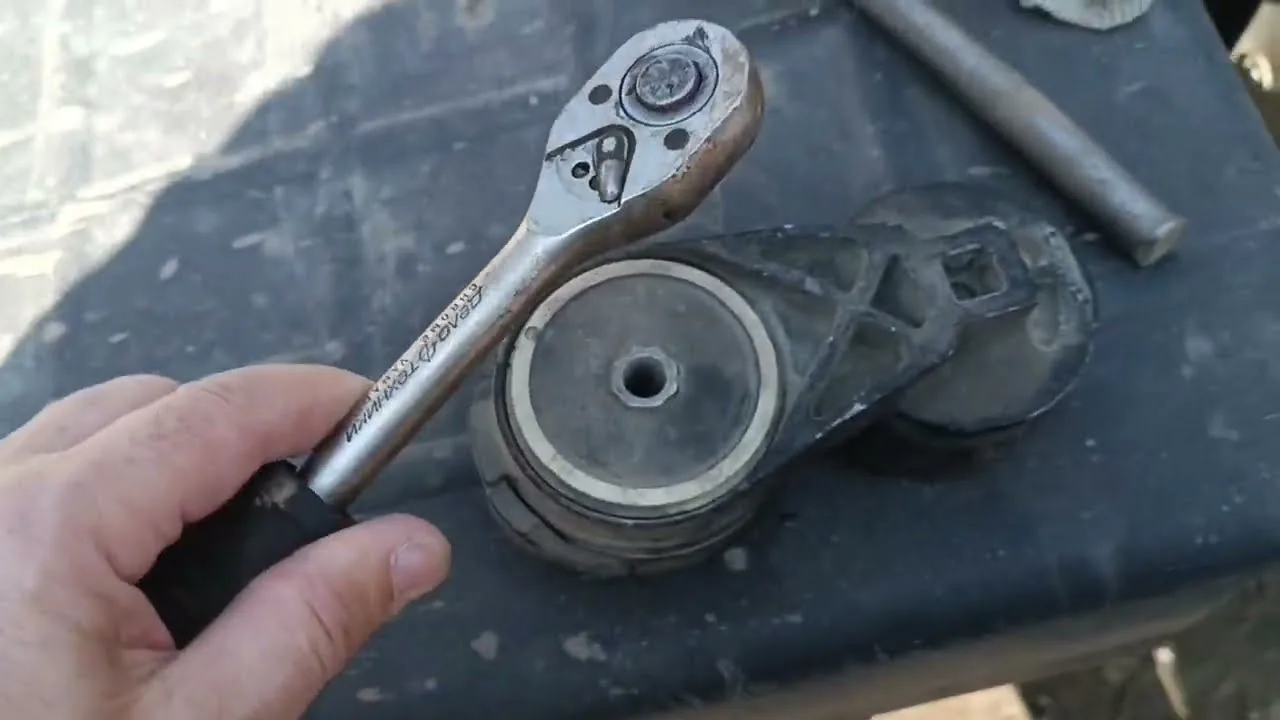

Замена ремня на двигателях Cummins требует специального инструмента или ключа с квадратным сечением (обычно 1/2 дюйма или специализированного ключа), который вставляется в отверстие на рычаге натяжителя. Поворот рычага против часовой стрелки ослабляет натяжение пружины, что позволяет снять ремень. При установке нового ремня рычаг снова отводится, ремень надевается на шкивы, после чего рычаг аккуратно отпускается.
Установка ремня, длина которого отличается от стандартной даже на несколько миллиметров, может привести к неправильной работе натяжителя: он будет находиться в крайнем положении или ремень будет проскальзывать.
Типичные ошибки при регулировке и обслуживании
В процессе обслуживания системы привода вспомогательных агрегатов могут возникать ошибки, которые сводят на нет все усилия или приводят к поломке дорогостоящих компонентов. Анализ обращений в сервисные центры показывает, что большинство проблем связано с нарушением технологии регулировки или использованием некачественных запасных частей.
- Неправильная натяжка ремня — натяжение ремня «на глаз» до максимального упора часто приводит к тому, что через 50–100 км пробега подшипники генератора начинают гудеть, а затем заклинивают. Правильный подход: использовать динамометрический ключ или специальный измеритель натяжения, либо строго следовать нормативам прогиба.
- Игнорирование состояния шкивов — установка нового ремня на изношенные шкивы с «слизанными» канавками. Новый ремень не сможет надежно зацепиться за гладкие поверхности шкива, что приведет к проскальзыванию и быстрому износу. Правильный подход: одновременно менять ремень и проверять состояние шкивов.
- Незатянутая контргайка — после регулировки на двигателях КАМАЗ-740 часто забывают затянуть контргайку регулировочного болта. Вибрация двигателя может привести к самопроизвольному откручиванию и ослаблению ремня в короткие сроки. Правильный подход: всегда фиксировать результат регулировки с помощью контргайки.
- Попадание масла на ремень — если ремень замаслен, его натяжение становится неэффективным, так как коэффициент трения снижается до критических значений. Правильный подход: устранить утечку масла (сальники, прокладки) и заменить ремень, поскольку отмыть масло с резины практически невозможно.
Распространенной ошибкой является также использование ремней сомнительного качества. Рынок переполнен продукцией, которая визуально напоминает оригинал, но изготовлена из резины низкого качества. Такие ремни могут растянуться на 10–15 мм уже после первой сотни километров, что потребует повторной регулировки.
Профилактика и контроль состояния привода
Регулярная проверка состояния ременной передачи — важная часть ежедневного технического обслуживания (ЕТО). Визуальный осмотр рекомендуется проводить на холодном двигателе с открытым капотом. Это позволяет вовремя обнаружить нити корда, выступающие из ремня, или масляные следы на шкивах. Профилактика обрыва ремня во время движения помогает избежать вызова эвакуатора и простоя техники.
В зимний период риск проскальзывания ремня увеличивается из-за конденсата и обледенения шкивов. В таких условиях может возникать кратковременный свист при запуске двигателя, который должен исчезнуть через 1–2 минуты работы. Если свист не проходит после прогрева, необходимо проверить натяжение, так как холодная резина становится более жесткой и требует точной настройки зазоров.
Соблюдение регламентных сроков замены, даже если ремень выглядит целым, способствует продлению срока службы двигателя. Со временем резина теряет эластичность и может трескаться изнутри, что не всегда заметно при поверхностном осмотре. Плановая замена каждые 60–80 тысяч километров (или в соответствии с рекомендациями руководства по эксплуатации конкретной модели) является разумной стратегией.
⚠️ Важно: После замены или регулировки ремня обязательно запустите двигатель и дайте ему поработать 3–5 минут на средних оборотах. Затем заглушите двигатель и повторно проверьте натяжение. Новый ремень или отрегулированный механизм могут дать первоначальную усадку.
⚠️ Важно: При работе с системой охлаждения (если требуется снять ремень для доступа к помпе) дождитесь полного остывания двигателя. Открытие крышки расширительного бачка на горячем двигателе может привести к выбросу кипятка и ожогам.
Обеспечение надежности системы электроснабжения
Правильное натяжение ремня генератора — ключевое условие для надежной работы современного грузовика. Этот параметр влияет не только на зарядку аккумуляторов, но и на работу вентилятора охлаждения (в моделях с механическим приводом), компрессора пневмосистемы и гидроусилителя руля. Игнорирование этой, на первый взгляд, простой процедуры может привести к поломкам, которые остановят автомобиль в самый неподходящий момент.
Водителям и владельцам стоит иметь комплект качественных ремней, соответствующих требованиям двигателя. Использование оригинальных запчастей или аналогов от проверенных производителей (таких как Gates, Dayco, Bosch) минимизирует риск неожиданных сбоев. Регулярная проверка, проводимая по предложенной методике, занимает всего 10 минут, но обеспечивает уверенность в надежности техники на любом маршруте.
Инструменты и оборудование для регулировки натяжения ремня
Для успешной регулировки натяжения ремня привода генератора на КАМАЗе необходимо использовать определенные инструменты и оборудование, которые обеспечат точность и безопасность выполнения работы. В этом разделе мы рассмотрим основные инструменты, которые понадобятся для этой процедуры.
1. Набор ключей и головок
Для регулировки натяжения ремня потребуется набор ключей и головок различных размеров. Чаще всего используются ключи на 10, 13 и 17 мм, так как именно они подходят для крепежных элементов, удерживающих генератор и натяжной механизм. Наличие трещотки и удлинителей значительно упростит процесс работы в ограниченном пространстве.
2. Натяжной инструмент
Специальные инструменты для измерения натяжения ремня, такие как динамометрические ключи или натяжные устройства, помогут точно установить необходимое натяжение. Некоторые механики используют специальные щупы или индикаторы, которые позволяют визуально оценить степень натяжения ремня.
3. Уровень и линейка
Для проверки правильности установки генератора и натяжного устройства может понадобиться уровень и линейка. Эти инструменты помогут убедиться, что все элементы установлены ровно и не имеют перекосов, что важно для равномерного износа ремня и долговечности работы генератора.
4. Фонарик или рабочая лампа
Работа с ремнем привода генератора часто происходит в ограниченном пространстве, где освещение может быть недостаточным. Наличие фонарика или рабочей лампы поможет лучше видеть детали и избежать ошибок при регулировке.
5. Защитные перчатки и очки
Не стоит забывать о безопасности. Использование защитных перчаток и очков поможет избежать травм при работе с инструментами и вблизи движущихся частей двигателя.
6. Инструкция по эксплуатации
Наличие инструкции по эксплуатации автомобиля КАМАЗ также является важным аспектом. В ней содержатся рекомендации производителя по натяжению ремня, что поможет избежать ошибок и продлить срок службы как ремня, так и генератора.
Соблюдение всех этих рекомендаций и использование необходимых инструментов позволит эффективно и безопасно выполнить регулировку натяжения ремня привода генератора на КАМАЗе, что, в свою очередь, обеспечит надежную работу электрооборудования автомобиля.
Рекомендации по замене ремня привода генератора
Замена ремня привода генератора на КАМАЗе — это важная процедура, которая требует внимательного подхода и соблюдения определенных рекомендаций. Правильная замена ремня не только обеспечивает надежную работу генератора, но и предотвращает возможные поломки других узлов и агрегатов автомобиля.
Во-первых, перед заменой ремня необходимо убедиться, что у вас есть все необходимые инструменты и запасные части. Вам понадобятся:
- новый ремень привода генератора, соответствующий модели вашего КАМАЗа;
- набор ключей и отверток;
- плоскогубцы;
- проверочный инструмент для измерения натяжения ремня.
Во-вторых, перед началом работы рекомендуется ознакомиться с руководством по эксплуатации вашего автомобиля, так как в нем могут быть указаны специфические моменты, касающиеся замены ремня именно для вашей модели.
Процесс замены ремня можно разделить на несколько этапов:
- Отключение аккумулятора: Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания и других электрических проблем.
- Снятие старого ремня: Для этого необходимо ослабить натяжитель ремня. Обычно это делается с помощью специального ключа, который позволяет повернуть натяжитель и освободить ремень от шкива генератора.
- Проверка состояния шкивов: Перед установкой нового ремня проверьте состояние шкивов генератора и других приводных элементов. Они не должны иметь трещин, заусенцев или других повреждений, которые могут привести к быстрому износу нового ремня.
- Установка нового ремня: Установите новый ремень на шкивы в соответствии с схемой, указанной в руководстве по эксплуатации. Убедитесь, что ремень правильно расположен и не перекручен.
- Регулировка натяжения: После установки нового ремня необходимо отрегулировать его натяжение. Это можно сделать с помощью натяжителя, который должен обеспечивать оптимальное натяжение ремня. Слишком слабый ремень может проскальзывать, а слишком натянутый — привести к преждевременному износу подшипников генератора.
- Проверка работы: После завершения всех работ подключите аккумулятор и запустите двигатель. Проверьте работу генератора и убедитесь, что ремень работает без посторонних звуков и вибраций.
Важно помнить, что регулярная проверка состояния ремня привода генератора и его замена при необходимости — это залог надежной работы вашего КАМАЗа. Рекомендуется проверять натяжение ремня каждые 10-15 тысяч километров пробега и заменять его при первых признаках износа, таких как трещины, потеря эластичности или шум при работе.
Следуя этим рекомендациям, вы сможете обеспечить долгую и надежную службу ремня привода генератора на вашем автомобиле, что в свою очередь положительно скажется на общей работоспособности и безопасности транспортного средства.
Влияние натяжения ремня на работу генератора и двигателя
Натяжение ремня привода генератора играет ключевую роль в обеспечении стабильной работы как самого генератора, так и двигателя в целом. Правильное натяжение ремня позволяет избежать множества проблем, связанных с его эксплуатацией. Слишком слабое натяжение может привести к проскальзыванию ремня, что, в свою очередь, вызывает недостаточную передачу мощности от двигателя к генератору. Это может привести к снижению выходного напряжения и, как следствие, к недостаточной зарядке аккумулятора. В результате, при недостаточной зарядке аккумулятора, могут возникнуть проблемы с запуском двигателя и работой электрических систем автомобиля.
С другой стороны, чрезмерное натяжение ремня может вызвать износ подшипников генератора и других компонентов, что приведет к их преждевременному выходу из строя. Кроме того, повышенное натяжение создает дополнительную нагрузку на двигатель, что может негативно сказаться на его общей производительности и экономичности. Важно отметить, что оптимальное натяжение ремня также влияет на уровень шума, который издает генератор во время работы. Неправильная регулировка может привести к повышенному шуму и вибрациям, что не только создает дискомфорт для водителя, но и может указывать на потенциальные проблемы с системой привода.
Таким образом, правильная регулировка натяжения ремня привода генератора является важным аспектом технического обслуживания автомобиля КАМАЗ. Регулярная проверка и корректировка натяжения ремня помогут избежать множества проблем, связанных с работой генератора и двигателя, а также продлить срок службы этих компонентов. Рекомендуется следить за состоянием ремня, проверять его натяжение и при необходимости производить регулировку в соответствии с рекомендациями производителя.
