В данной статье мы подробно рассмотрим схему ремня генератора КамАЗ Евро 5, включая размеры, натяжение и порядок замены. Правильная установка и обслуживание ремня генератора имеют критическое значение для надежной работы автомобиля, так как от этого зависит функционирование электрической системы и других важных узлов. Мы предоставим полную информацию о необходимых размерах ремней, их артикулах, а также таблицы совместимости и типичные ошибки, которые помогут избежать проблем в процессе эксплуатации.
Конструктивные особенности привода генератора на двигателях Евро 5
Двигатели серии КамАЗ-740.63, 740.73 и 740.90, соответствующие стандарту Евро 5, претерпели значительные изменения в конструкции привода вспомогательных агрегатов по сравнению с моделями Евро 2 и Евро 3. Ключевым нововведением стало использование поликлинового ремня вместо традиционных клиновых. Это повысило мощность передачи и уменьшило размеры узла.
Механизм привода реализован по последовательной схеме, где один длинный ремень охватывает шкивы коленчатого вала, водяного насоса, генератора, натяжного ролика и, в некоторых вариантах, вентилятора. Такая компоновка требует высокой точности при установке, так как даже незначительное смещение ручьев относительно канавок шкива может привести к быстрому износу корда и боковин ремня.
На двигателях Евро 5 с фланцем SAE 1 часто используется схема без отдельного шкива вентилятора. Привод крыльчатки может осуществляться через гидравлическую муфту или отдельный электропривод, не связанный с основным ремнем генератора. В классических моделях с механическим приводом вентилятора ремень проходит через 5-6 опорных точек, что усложняет его путь.
Различия в конфигурации шкивов и роликов
Важно помнить, что расположение компонентов зависит от типа установленного генератора. На грузовиках могут быть установлены генераторы КАТЭК или Bosch, которые имеют разные диаметры шкива. Это влияет на длину необходимого ремня. Натяжной ролик обычно представляет собой подпружиненный механизм с эксцентриком, что позволяет регулировать натяжение без снятия генератора.
Особое внимание следует уделить состоянию канавок на шкиве коленчатого вала. В отличие от старых моделей, где использовались два или три ремня, в современных системах применяется один широкий ремень. Повреждение даже одной канавки на шкиве может привести к необходимости замены всего узла или шкива целиком. Использование ремня, который не соответствует профилю, строго не рекомендуется.
| Параметр | Значение | Примечание |
|---|---|---|
| Длина ремня | 1200 мм | Стандартный размер |
| Натяжение ремня | 100-120 Н | Оптимальное значение |
| Интервал замены | Каждые 60 000 км или 2 года | В зависимости от условий эксплуатации |
Интересные факты
Вот несколько интересных фактов о схеме ремня генератора КамАЗ Евро 5:
Система натяжения: На КамАЗах Евро 5 используется автоматическая система натяжения ремня, что позволяет поддерживать оптимальное натяжение без необходимости частой регулировки. Это значительно упрощает обслуживание и увеличивает срок службы ремня.
Размеры ремня: Ремни генератора для КамАЗов Евро 5 имеют специфические размеры, которые обеспечивают совместимость с другими компонентами двигателя. Например, длина ремня может варьироваться в зависимости от конфигурации двигателя, что важно учитывать при его замене.
Замена ремня: Процесс замены ремня генератора на КамАЗах Евро 5 требует соблюдения определенных последовательностей действий, включая отключение аккумулятора и снятие защитных кожухов. Неправильная установка может привести к быстрому износу или даже повреждению генератора, поэтому важно следовать рекомендациям производителя.
Спецификация ремней и таблица совместимости
Выбор подходящего ремня — первый шаг в техническом обслуживании. Для двигателей стандарта Евро 5 используются ремни с определенной длиной и количеством клиньев (ручьев). Наиболее популярны модели с профилем PK, где число после букв указывает на количество ручьев, а цифровая часть обозначает длину в миллиметрах.
Ключевой параметр, который нужно проверить перед покупкой, — количество клиньев. На двигателях КамАЗ-740.63-280 и 740.73-300 чаще всего используются ремни с 8 или 10 клиньями. Применение ремня с меньшим количеством клиньев может привести к проскальзыванию и перегреву, в то время как ремень с большим количеством клиньев может быть невозможно установить или он может повредить боковины.
Материал изготовления также важен. Для тяжелых условий эксплуатации рекомендуется выбирать ремни с маркировкой EPDM, которые обладают высокой устойчивостью к воздействию высоких температур, масел и озона. Обычные резиновые ремни в условиях повышенной тепловой нагрузки подкапотного пространства современных дизелей имеют значительно меньший срок службы.
| Модель двигателя | Типоразмер ремня | Количество клиньев | Артикул (пример) |
|---|---|---|---|
| КамАЗ-740.63-280 (Евро 3/4) | PK 1115 | 8 | 740.61-1308015 |
| КамАЗ-740.73-300 (Евро 4) | PK 1115 | 10 | 740.63-1308015 |
| КамАЗ-740.90-400 (Евро 5) | PK 1260 | 10 | 740.90-1308015 |
| КамАЗ-740.90-400 (Евро 5, ген. 27V) | PK 1300 | 10 | 740.90-1308015-10 |
При покупке ремня стоит обратить внимание на наличие микро-насечек на внутренней стороне. Эти насечки обеспечивают гибкость ремня и способствуют лучшему отведению тепла от рабочей поверхности. Отсутствие насечек может указывать на низкое качество изделия или его несоответствие современным стандартам для двигателей с малым диаметром шкивов.
Параметры натяжения и ресурс
Срок службы ремня зависит от уровня его натяжения. Недостаточное натяжение может привести к проскальзыванию, что вызывает недозаряд аккумуляторов и перегрев генератора. Слишком сильное натяжение создает избыточную нагрузку на подшипники генератора и водяного насоса, что значительно сокращает их срок службы.
Для проверки натяжения ремня используется тензометр. Также можно применить метод прогиба, хотя он менее точен для поликлиновых ремней и зависит от длины пролета. Обычно допустимый прогиб ветви между шкивами составляет 10-15 мм при приложении силы в 10 кгс. Для более точной информации рекомендуется обратиться к руководству по эксплуатации конкретной модели.

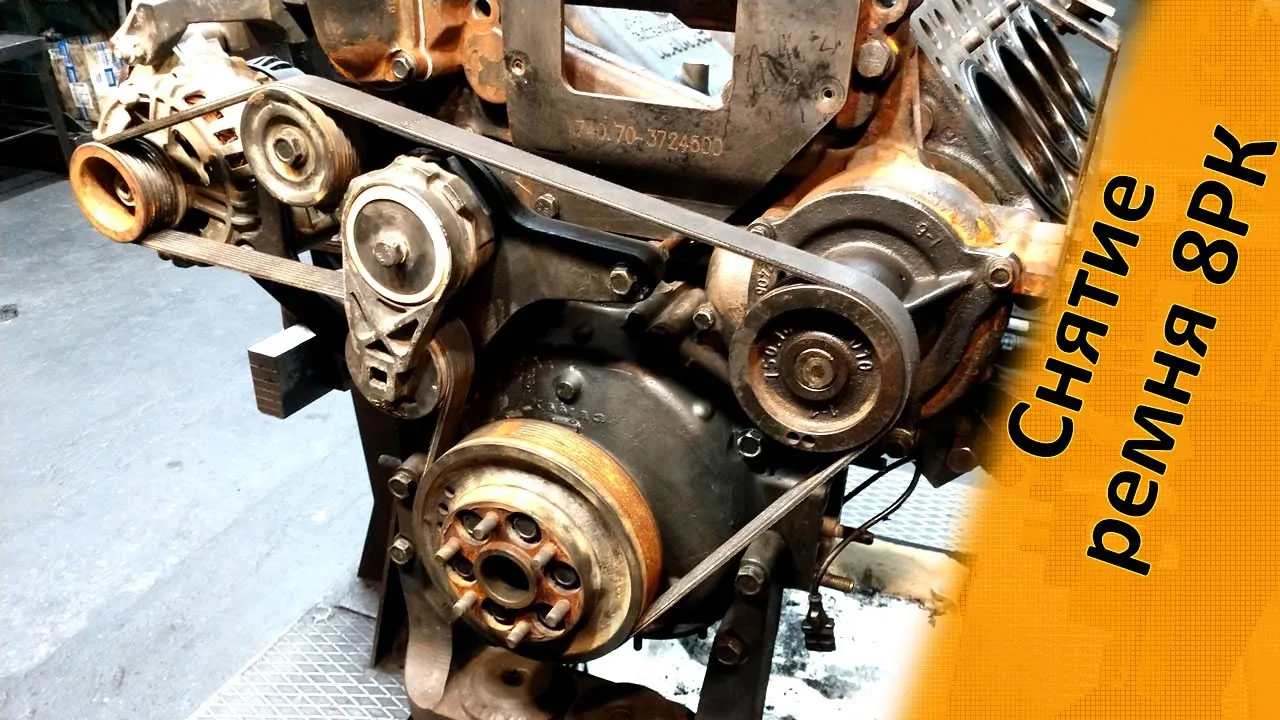

Технология замены и схема прокладки ремня
Замена ремня на двигателе Евро 5 требует выполнения определённых шагов для предотвращения травм и повреждений оборудования. Прежде чем начать, необходимо заглушить двигатель, отключить «массу» и дождаться остывания выпускного коллектора, так как работы проводятся вблизи горячих зон.
Доступ к генератору обычно осуществляется снизу автомобиля или через специальные люки в защите картера, в зависимости от модели шасси (например, Камаз-5490, 6520 и другие). В некоторых случаях может потребоваться снять защиту двигателя или передний бампер для обеспечения полного доступа к натяжному механизму и улучшения обзора.
Пошаговый алгоритм демонтажа и установки
Сначала ослабьте крепление регулировочной планки и болт в установочной прорези лапы генератора. Затем, поворачивая регулировочный болт или вручную перемещая корпус генератора, добейтесь максимального сближения шкива генератора и шкива коленвала, чтобы ремень можно было легко снять.
При установке нового ремня важно правильно разместить его ручьи в канавках всех шкивов. Рекомендуется начинать с шкива коленчатого вала, затем переходить к водяному насосу, а в завершение — к генератору и натяжному ролику. Неправильная укладка (перекрут ремня) может привести к его немедленному выходу из строя при запуске.
- Очистите поверхности шкивов от загрязнений, масла и остатков резины с помощью бензина или специального очистителя.
- Убедитесь, что все ролики (натяжной и обводной) свободно вращаются — они должны работать бесшумно и без люфта.
- Наденьте ремень на шкивы, проверяя, чтобы каждый ручей точно вошел в свою канавку по всей длине.
- Натяните ремень, отводя генератор от блока цилиндров с помощью регулировочного болта.
- Зафиксируйте положение генератора, затянув крепежные болты с указанным моментом.
После установки запустите двигатель и дайте ему поработать 2-3 минуты на средних оборотах. Затем остановите мотор и повторно проверьте натяжение ремня, так как новый ремень может немного вытягиваться в первые минуты работы. При необходимости выполните повторную регулировку.
Диагностика неисправностей и регулировка натяжения
Регулировка натяжения ремня — важный этап обслуживания. На двигателях стандарта Евро 5 часто используются автоматические натяжители, которые не требуют ручного вмешательства. Однако на многих грузовиках КамАЗ все еще применяются механические системы регулировки. Рекомендуется проверять натяжение каждые 10-15 тысяч километров пробега.
Для точной настройки используйте динамометрический ключ и индикатор прогиба. Установите необходимое усилие на динамометре (обычно 10 кгс или 98 Н) и аккуратно надавите на середину самой длинной части ремня между шкивами. Затем измерьте величину прогиба с помощью линейки. Если прогиб превышает допустимые значения (обычно 10-15 мм), повторите регулировку.
Повышенный шум при работе двигателя может указывать на проблемы в приводе. Свист обычно свидетельствует о проскальзывании ремня, что может быть вызвано недостаточным натяжением или попаданием масла. Шуршание или гул могут говорить о повреждении подшипников натяжного ролика или генератора.
⚠️ Важно: Если на ремень попало масло, его следует немедленно заменить, даже если он новый. Резина теряет сцепные свойства и начинает разрушаться под воздействием нефтепродуктов. Также необходимо устранить источник утечки масла (например, сальник коленвала или прокладку клапанной крышки).
Типичные ошибки при обслуживании
Неопытные механики часто совершают ошибки, которые могут свести на нет все усилия по замене ремня. Одной из самых распространенных является игнорирование состояния шкивов. Установка нового ремня на изношенные шкивы приводит к его быстрому износу, так как канавки ремня не получают необходимой поддержки.
Еще одной частой ошибкой является перетяжка ремня «на глаз». Водители и механики часто натягивают ремень до предела, полагая, что «чем сильнее, тем лучше». Это может вызвать вытекание смазки из подшипников генератора и помпы, а также привести к обрыву ремня при резком увеличении нагрузки.
- Неправильная схема установки — ремень может быть перекручен или надет не на те шкивы, что приводит к быстрому износу и обрыву.
- Игнорирование биения шкивов — если шкив коленвала или генератора имеет радиальное биение, ремень будет «скакать» и быстро выйдет из строя; в таком случае требуется замена шкива или его центровка.
- Использование неподходящего инструмента — попытка натянуть ремень с помощью монтировки, опираясь на корпус генератора, может повредить алюминиевый корпус или сломать крепежные элементы.
- Отсутствие повторной проверки — часто забывают проверить натяжение после 10 минут работы нового ремня, что может привести к его ослаблению во время движения.
Обслуживание смежных узлов системы
Замена ремня генератора — отличная возможность проверить смежные компоненты. В первую очередь, обратите внимание на состояние шкива коленчатого вала. На двигателях стандарта Евро 5 он часто выполняет функцию демпфера и имеет резиновую вставку. Если резиновый слой поврежден, потрескался или шкив сместился относительно центра, его следует заменить.
Не забудьте про натяжной ролик. В конструкции Евро 5 часто используются ролики с неподвижными подшипниками. Если вы заметили люфт вала ролика или слышите шум при его вращении, это явный признак необходимости замены. Экономить на ролике, когда вы меняете дорогой оригинальный ремень, нецелесообразно.
Обязательно проверьте состояние электропроводки, подключенной к генератору. Вибрации, передающиеся через ремень и корпус генератора, могут повредить изоляцию проводов или ослабить контакты в силовых разъемах. Окисленные контакты могут привести к снижению напряжения в бортовой сети, что критично для систем Common Rail.
| Симптом | Возможная причина | Метод устранения |
|---|---|---|
| Свист при запуске | Слабое натяжение, масло на ремне | Регулировка натяжения, замена ремня |
| Вибрация генератора | Неравномерный износ ручьев, биение шкива | Замена ремня, проверка шкивов |
| Шум (гул) в приводе | Разрушение подшипника ролика | Замена натяжного ролика |
Регулярное обслуживание генераторного привода помогает избежать неожиданных поломок в пути. Для двигателей стандарта Евро 5, где электроника играет ключевую роль, стабильное напряжение в бортовой сети необходимо для нормальной работы двигателя. Плановая замена ремня каждые 60-80 тысяч километров или раз в два года значительно снижает риски.
⚠️ Важно: При работе под автомобилем обязательно используйте надежные упоры и страховочные стойки. Двигатель и выхлопная система могут быть горячими. Работы проводите только при выключенном двигателе и отключенной аккумуляторной батарее.
Контрольный осмотр и долгосрочная эксплуатация
Правильно установленный и натянутый ремень генератора на КамАЗе Евро 5 обеспечивает долгую и бесшумную эксплуатацию. Однако условия работы грузовиков в России, такие как пыль, грязь, резкие перепады температур и химические реагенты, значительно сокращают срок службы резинотехнических изделий.
В зимний период рекомендуется чаще проводить визуальный осмотр привода. Холодная резина более подвержена образованию трещин, а антифриз или реагенты с дорог могут ускорить старение материала. Если вы заметили даже небольшие трещины на внутренней стороне ремня, лучше заменить его заранее.
Соблюдение графика замены и использование качественных комплектующих гарантируют надежную работу электрооборудования грузовика. Стоимость ремня не сопоставима с возможными убытками от простоя автомобиля или повреждения дорогостоящего генератора и электроники из-за скачков напряжения.
В заключение, обслуживание привода генератора на двигателях КамАЗ Евро 5 требует внимательного подхода к деталям, но не является сложной задачей. Главное — использовать правильные инструменты, следовать схеме прокладки и не игнорировать признаки износа смежных узлов. Соблюдение этих рекомендаций обеспечит бесперебойную работу вашего грузовика в любых дорожных условиях.
Рекомендации по выбору качественных ремней
При выборе ремня генератора для КамАЗ Евро 5 важно учитывать несколько ключевых факторов, которые могут существенно повлиять на его долговечность и эффективность работы. Качественный ремень обеспечивает надежную передачу мощности от двигателя к генератору, что критически важно для стабильной работы электрической системы автомобиля.
Первым шагом в выборе ремня является проверка его маркировки. Ремни должны соответствовать стандартам, установленным производителем. Наиболее распространенные размеры ремней для КамАЗ Евро 5 включают в себя длину и ширину, которые должны точно соответствовать спецификациям, указанным в руководстве по эксплуатации. Неправильный размер может привести к излишнему натяжению или, наоборот, к недостаточному натяжению, что негативно скажется на работе генератора.
Вторым важным аспектом является материал, из которого изготовлен ремень. Наиболее предпочтительными являются ремни, выполненные из высококачественного синтетического материала, который обладает высокой устойчивостью к износу и температурным колебаниям. Ремни, содержащие армирующие волокна, обеспечивают дополнительную прочность и долговечность, что особенно важно для тяжелых условий эксплуатации КамАЗов.
Также стоит обратить внимание на производителя ремня. Известные бренды, которые зарекомендовали себя на рынке, предлагают продукцию с гарантией качества. Не стоит экономить на этом элементе, так как некачественные ремни могут привести к серьезным поломкам и дополнительным затратам на ремонт.
При покупке ремня рекомендуется также проверять наличие сертификатов качества и соответствия стандартам. Это может служить дополнительной гарантией того, что вы приобретаете надежный продукт.
Наконец, стоит учитывать отзывы других пользователей и рекомендации специалистов. Опыт эксплуатации различных моделей ремней может дать полезную информацию о их надежности и сроке службы. Важно помнить, что качественный ремень генератора — это залог бесперебойной работы вашего КамАЗ Евро 5.
Сравнение производителей и моделей
При выборе ремня генератора для КамАЗ Евро 5 важно учитывать не только размеры и натяжение, но и производителя, так как от этого зависит качество и долговечность детали. На рынке представлено множество брендов, каждый из которых предлагает свои решения для данной модели грузовика.
Одним из наиболее известных производителей является ContiTech, который славится высоким качеством своей продукции. Ремни этого бренда отличаются прочностью и устойчивостью к износу, что делает их идеальными для эксплуатации в сложных условиях. Также стоит отметить, что ContiTech предлагает широкий ассортимент, включая ремни с различными характеристиками натяжения.
Другим популярным производителем является Gates. Ремни Gates также пользуются хорошей репутацией благодаря своей надежности и долговечности. Они разработаны с учетом современных технологий, что позволяет им выдерживать высокие нагрузки и обеспечивать стабильную работу генератора. Gates предлагает как стандартные, так и усиленные модели, что позволяет выбрать оптимальный вариант в зависимости от условий эксплуатации.
Не менее известным является бренд Dayco, который предлагает ремни, отличающиеся хорошим соотношением цены и качества. Ремни Dayco имеют специальные покрытия, которые защищают их от воздействия внешней среды, что увеличивает срок службы. Однако стоит отметить, что в некоторых случаях они могут уступать в прочности более дорогим аналогам.
Среди менее известных, но достойных внимания производителей можно выделить SKF и Bando. Ремни этих компаний также имеют свои преимущества, такие как высокая устойчивость к температурным колебаниям и механическим повреждениям. Однако их ассортимент может быть ограничен, и не всегда можно найти нужную модель для КамАЗ Евро 5.
При выборе ремня генератора важно учитывать не только бренд, но и совместимость с конкретной моделью КамАЗ. Рекомендуется обращаться к официальным каталогам или консультироваться с профессионалами, чтобы избежать ошибок при покупке. Также стоит обратить внимание на отзывы пользователей, которые могут дать представление о реальном качестве и надежности той или иной модели.
В заключение, выбор ремня генератора для КамАЗ Евро 5 — это важный шаг, который требует внимательного подхода. Сравнение производителей и моделей поможет вам сделать обоснованный выбор и обеспечить надежную работу вашего грузовика на долгие годы.
Частота проверки и замены ремня генератора
Ремень генератора является одним из ключевых элементов в системе электроснабжения автомобиля КамАЗ Евро 5. Его правильная работа обеспечивает стабильное функционирование генератора, что, в свою очередь, влияет на зарядку аккумулятора и работу электрических систем автомобиля. Поэтому регулярная проверка состояния ремня и его замена при необходимости являются важными процедурами для поддержания надежности и безопасности транспортного средства.
Частота проверки ремня генератора зависит от условий эксплуатации автомобиля. Рекомендуется проводить визуальный осмотр ремня не реже одного раза в месяц, особенно если автомобиль используется в тяжелых условиях, таких как частые поездки по бездорожью или в условиях повышенной запыленности. При этом следует обращать внимание на наличие трещин, износа, а также на признаки перегрева, такие как обугливание или изменение цвета материала.
Замена ремня генератора должна производиться в соответствии с рекомендациями производителя, которые обычно указаны в технической документации. В среднем, срок службы ремня составляет от 60 до 100 тысяч километров пробега, однако этот показатель может варьироваться в зависимости от условий эксплуатации и качества самого ремня. Если при проверке были обнаружены какие-либо повреждения, замена должна быть выполнена немедленно, чтобы избежать серьезных поломок и дополнительных затрат на ремонт.
При замене ремня генератора важно следовать установленной схеме натяжения. Неправильное натяжение может привести к преждевременному износу ремня или его срыву. Для правильной установки необходимо использовать специальные инструменты и следовать рекомендациям по натяжению, которые указаны в руководстве по эксплуатации. Обычно натяжение проверяется нажатиями на ремень в средней части между шкивами: при правильном натяжении ремень должен прогибаться на 1-2 см под давлением пальца.
В заключение, регулярная проверка и своевременная замена ремня генератора являются важными аспектами обслуживания автомобиля КамАЗ Евро 5. Это не только продлевает срок службы самого ремня, но и обеспечивает надежную работу всех электрических систем автомобиля, что в конечном итоге влияет на безопасность и комфорт вождения.
Влияние условий эксплуатации на срок службы
Срок службы ремня генератора КамАЗ Евро 5 во многом зависит от условий эксплуатации автомобиля. Важно учитывать, что различные факторы могут существенно влиять на его износ и эффективность работы. Основные аспекты, которые стоит рассмотреть, включают климатические условия, режимы работы двигателя, а также качество используемых материалов.
Во-первых, климатические условия играют значительную роль. В условиях высоких температур, например, в жарком климате, ремень может подвергаться более интенсивному нагреву, что приводит к его быстрому старению и потере эластичности. В то же время, в холодном климате, особенно при низких температурах, ремень может терять гибкость, что также негативно сказывается на его работе. Поэтому важно следить за состоянием ремня и при необходимости проводить его замену в зависимости от сезона.
Во-вторых, режимы работы двигателя также влияют на срок службы ремня. Частые остановки и старты, а также работа на высоких оборотах могут приводить к увеличению нагрузки на ремень, что, в свою очередь, ускоряет его износ. Если автомобиль используется в условиях городских пробок или для выполнения частых коротких поездок, это может значительно сократить срок службы ремня генератора.
Качество материалов, из которых изготовлен ремень, также имеет значение. Использование неоригинальных или низкокачественных комплектующих может привести к быстрому износу и поломке. Рекомендуется использовать только сертифицированные запчасти, соответствующие стандартам производителя, чтобы обеспечить надежную работу системы генерации.
Кроме того, регулярное техническое обслуживание автомобиля, включая проверку натяжения ремня и его состояния, поможет выявить проблемы на ранних стадиях и предотвратить серьезные поломки. Важно помнить, что своевременная замена ремня генератора не только продлевает срок его службы, но и обеспечивает надежную работу всего электрооборудования автомобиля.
Советы по улучшению надежности системы привода
Для обеспечения надежной работы системы привода генератора на КамАЗ Евро 5, важно учитывать несколько ключевых аспектов, которые помогут улучшить ее эффективность и долговечность. Ниже приведены рекомендации, которые помогут избежать распространенных проблем и продлить срок службы ремня генератора.
1. Регулярная проверка натяжения ремня: Одним из основных факторов, влияющих на работу системы привода, является правильное натяжение ремня. Слишком слабое натяжение может привести к проскальзыванию, а слишком сильное – к преждевременному износу подшипников и других компонентов. Рекомендуется проверять натяжение ремня каждые 5-10 тысяч километров пробега и при необходимости корректировать его.
2. Использование качественных комплектующих: При замене ремня генератора важно выбирать только оригинальные или высококачественные аналоги. Некачественные ремни могут быстро изнашиваться, что приведет к необходимости частой замены и, как следствие, дополнительным затратам. Также стоит обратить внимание на состояние натяжных роликов и других элементов системы.
3. Проверка состояния ремня: Регулярно осматривайте ремень на наличие трещин, износа или других повреждений. Если вы заметили какие-либо дефекты, рекомендуется заменить ремень немедленно. Это поможет избежать серьезных поломок и сбоев в работе генератора.
4. Поддержание чистоты: Загрязнения, такие как масло или грязь, могут негативно сказаться на работе ремня и его натяжных элементов. Регулярная чистка области вокруг ремня поможет предотвратить накопление загрязнений и продлить срок службы системы привода.
5. Контроль за работой генератора: Обратите внимание на работу генератора и его шумы. Если вы заметили необычные звуки или изменения в работе, это может быть признаком проблем с ремнем или другими компонентами системы. В таких случаях рекомендуется провести диагностику и, при необходимости, заменить поврежденные детали.
6. Своевременная замена: Не забывайте о том, что ремень генератора имеет свой срок службы. Рекомендуется заменять его каждые 60-80 тысяч километров пробега, даже если визуально он выглядит исправным. Это поможет избежать неожиданных поломок в будущем.
Следуя этим рекомендациям, вы сможете значительно повысить надежность системы привода генератора на вашем КамАЗ Евро 5, что в свою очередь обеспечит стабильную работу автомобиля и снизит риск возникновения серьезных поломок.
