В данной статье мы подробно рассмотрим технологию рассухаривания клапанов без необходимости демонтажа головки блока цилиндров, что позволяет значительно сократить время и затраты на ремонт двигателя. Вы узнаете о методах, таких как использование сжатого воздуха и шнура, а также о необходимых инструментах и возможных рисках, связанных с этой процедурой. Этот гид будет полезен как опытным механикам, так и автолюбителям, стремящимся самостоятельно справиться с заменой маслосъемных колпачков и восстановлением работоспособности клапанов, не прибегая к полному разбору двигателя.
Подготовка двигателя и демонтаж навесного оборудования
Первым шагом в процессе является обеспечение доступа к клапанному механизму. Для этого необходимо демонтировать все компоненты, закрывающие головку блока цилиндров. Если на двигателе установлен газовый редуктор, дополнительные трубопроводы системы вентиляции картера или кронштейны для крепления впускного коллектора, их следует снять или отодвинуть в сторону. На многих современных моторах, таких как Ecoboost или TSI, доступ к свечным колодцам может быть затруднен из-за впускного ресивера, что усложняет задачу и требует частичной разборки впускной системы.
После удаления декоративной крышки двигателя и катушек зажигания (или высоковольтных проводов на более старых моделях) необходимо выкрутить все свечи зажигания. Это действие нужно не только для освобождения компрессии, но и для визуального контроля положения поршня, а также для возможности подачи воздуха или установки фиксатора. Тщательно проверьте снятые свечи: наличие масла на резьбе или электродах может свидетельствовать о проблемах с износом маслосъемных колпачков или колец.
Следующим этапом является снятие клапанной крышки. Для этого предварительно открутите болты по периметру в порядке, обратном затяжке (обычно от краев к центру), чтобы избежать деформации алюминиевой крышки. Перед демонтажем крышки рекомендуется очистить технологические пазы и углубления от загрязнений, чтобы мусор не попал внутрь головки. После удаления крышки открывается доступ к распределительным валам, рокерам или гидрокомпенсаторам, в зависимости от конструкции ГРМ конкретного двигателя.
Если двигатель оборудован гидронатяжителем цепи или требует выполнения специфических действий для предотвращения проворота валов, этот момент следует учесть заранее. Для некоторых моторов, например серии EA888, предусмотрены специальные фиксаторы распредвалов, которые устанавливаются в задние торцы валов. Игнорирование этого требования может привести к смещению фаз газораспределения при случайном повороте коленвала во время работы.
Фиксация клапанов: методы и технические решения
Ключевым этапом операции является создание упора для клапана, который позволит сжать пружину и освободить сухари. Существует два основных метода фиксации: пневматический (подача сжатого воздуха в цилиндр) и механический (использование шнура или специального стержня). Пневматический способ считается более профессиональным и безопасным для клапанного механизма, так как исключает риск повреждения зеркала цилиндра посторонними предметами.
Для применения пневматического метода в свечное отверстие устанавливается специальный адаптер, который подключается к компрессору. Давление воздуха (обычно 6-8 атмосфер) поднимает поршень и прижимает клапан к седлу, удерживая его за счет давления газов. Важно помнить, что при использовании этого метода поршень должен находиться в верхней мертвой точке (ВМТ) такта сжатия, чтобы избежать повреждения шатунно-поршневой группы и не создать избыточное давление в картере.
Механический метод, часто называемый «дедовским», включает использование мягкого синтетического шнура (кевларового или нейлонового), который помещается в свечное отверстие. Коленчатый вал проворачивается до тех пор, пока поршень не сожмет шнур, создавая жесткий упор. Этот способ менее предсказуем, так как шнур может повредить поверхность поршня или застрять, но позволяет работать в полевых условиях без компрессора.
| Параметр сравнения | Пневматический метод | Механический метод (шнур) |
|---|---|---|
| Необходимое оборудование | Компрессор, адаптер, шланг | Отрезок шнура (50-70 см), вороток |
| Риск повреждения ЦПГ | Минимальный | Средний (царапины поршня) |
| Надежность фиксации | Высокая (постоянное давление) | Зависит от плотности набивки |
При использовании шнура следует проявлять осторожность: он должен быть чистым и не ворсистым, чтобы волокна не попали в зазоры между поршневыми кольцами. Длина шнура подбирается экспериментально, обычно около 50-70 сантиметров, в зависимости от объема цилиндра. После размещения шнура в цилиндре коленвал медленно проворачивается ключом за шкив по часовой стрелке до появления жесткого упора.
| Этап процесса | Описание действий | Необходимые инструменты |
|---|---|---|
| Подготовка | Снятие крышки клапанов и очистка рабочей зоны | Отвертка, щетка, очиститель |
| Установка приспособления | Установка специального инструмента для рассухаривания | Инструмент для рассухаривания |
| Рассухаривание клапанов | Применение давления для снятия пружин и сухарей | Компрессор, манометр |
| Замена деталей | Установка новых сухарей и пружин | Новые детали, смазка |
| Завершение | Сборка и проверка работы клапанов | Ключи, динамометр |
Интересные факты
Вот несколько интересных фактов о технологии рассухаривания клапанов без демонтажа головки:
Экономия времени и средств: Технология рассухаривания клапанов без снятия головки блока цилиндров позволяет значительно сократить время ремонта двигателя. Это особенно важно для автосервисов, так как уменьшает трудозатраты и, соответственно, стоимость услуг для клиентов.
Минимизация риска повреждений: При традиционном подходе к ремонту, когда головка блока цилиндров снимается, существует риск повреждения прокладки, а также возможность попадания загрязнений в цилиндры. Рассухаривание клапанов без демонтажа минимизирует эти риски, что делает процесс более безопасным для двигателя.
Использование специализированного инструмента: Для выполнения рассухаривания клапанов без снятия головки используются специальные инструменты, такие как компрессоры для пружин клапанов и адаптеры, которые позволяют работать в ограниченном пространстве. Это требует от механиков высокой квалификации и опыта, но открывает новые возможности для быстрого и эффективного ремонта.
Технология снятия пружин и извлечения сухарей

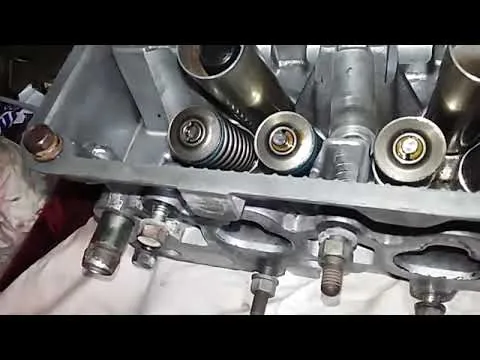

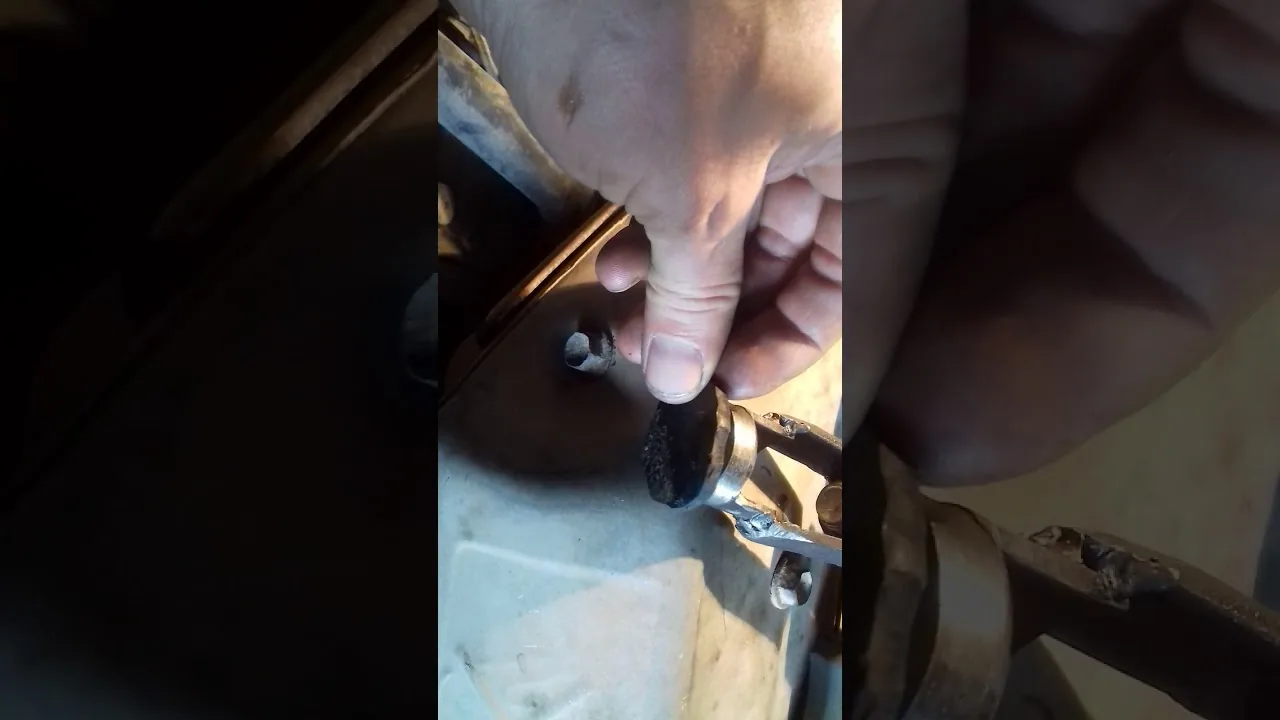

После надежной фиксации клапана можно переходить к снятию пружинного узла. Для этого понадобится рассухариватель — инструмент, состоящий из упора (который опирается на головку блока или шпильку) и захвата для тарелки пружины. Если у вас нет специального инструмента, можно использовать два рожковых ключа или самодельную скобу. Однако в этом случае значительно увеличивается риск соскальзывания и потери сухарей.
Процесс демонтажа начинается с установки лапок рассухаривателя на тарелку пружины клапана. Нажимая на рычаг инструмента вниз, необходимо сжать пружину на несколько миллиметров, чтобы сухарики вышли из проточки на стержне клапана и стали видны в прорезях тарелки. На этом этапе понадобится помощник или пинцет с длинными губками для извлечения сухарей.

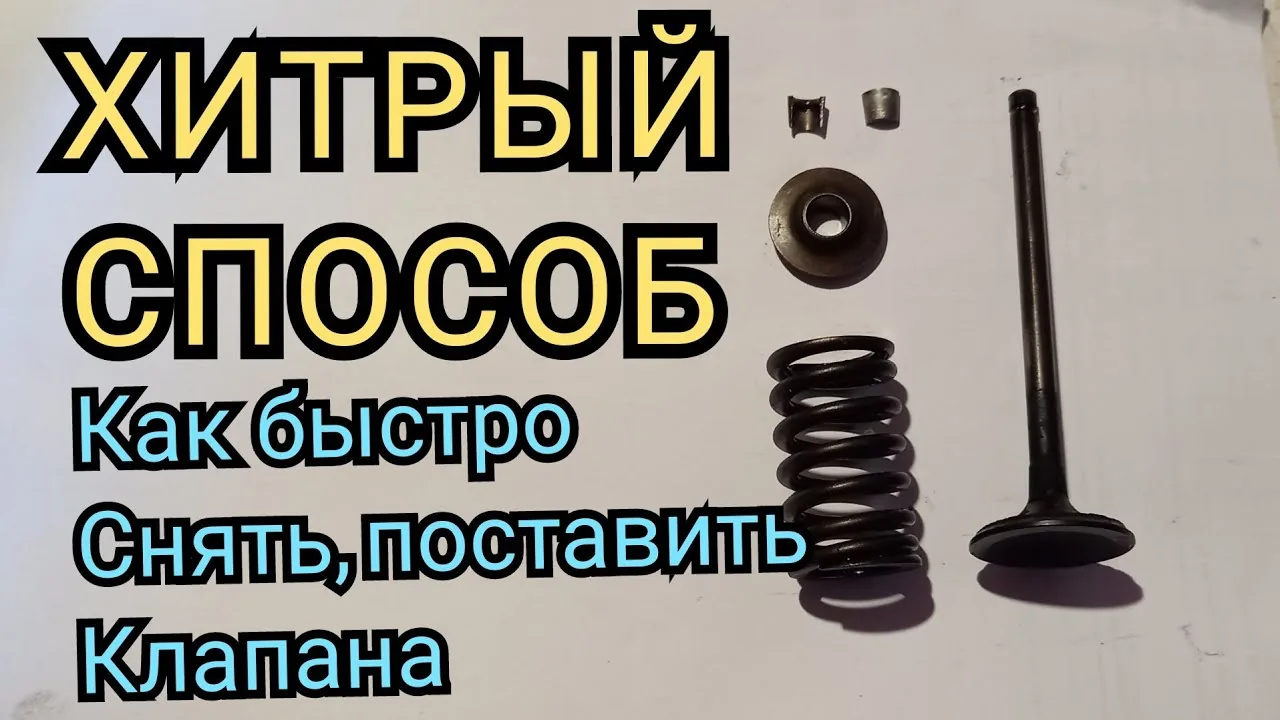

Сухарики имеют очень маленький размер и изготовлены из закаленной стали. Если уронить сухарь внутрь двигателя, его извлечение станет настоящей задачей, требующей магнитной указки и иногда даже эндоскопа. Попав в цилиндр, такой твердый элемент может повредить поршень и блок при первом же запуске.
После извлечения сухарей давление на рычаг рассухаривателя аккуратно отпускается, пружина разжимается, и инструмент снимается. Затем осторожно вынимаются внешняя и внутренняя пружины (если конструкция двухпружинная) и опорная шайба. Только после этого клапан освобождается от нагрузки и готов к замене уплотнителя.
Замена маслосъемных колпачков и дефектовка
Старый маслосъемный колпачок (сальник клапана) находится в верхней части направляющей втулки клапана. Для его демонтажа используют специальные щипцы или плоскогубцы. Важно избегать повреждения зеркала направляющей втулки. Если сальник стал жестким и не поддается снятию, его можно осторожно поддеть отверткой, действуя очень аккуратно.
Перед установкой нового колпачка необходимо проверить состояние клапана. Стержень клапана должен быть чистым, без царапин и нагара. Нагар на тарелке клапана можно удалить мягкой металлической щеткой или химическим очистителем, но абразивные материалы использовать не следует. Также проверьте зазор между клапаном и направляющей втулкой: если клапан имеет люфт, замена колпачков будет временным решением.
Перед установкой нового маслосъемного колпачка рекомендуется смазать его чистым моторным маслом. Надевать его на стержень клапана следует вручную или с помощью специальной оправки, чтобы избежать повреждения рабочей кромки сальника о проточки на стержне клапана (сухари). Категорически запрещено натягивать сальник металлическим инструментом без защитной втулки.
После установки нового колпачка на направляющую втулку он должен плотно зафиксироваться. Иногда в комплекте могут быть металлические втулочки-опоры, которые надеваются поверх резиновой части сальника. Убедитесь, что сальник установлен ровно и вертикально относительно стержня клапана.
Сборка узла и проверка герметичности
Сборка осуществляется в обратном порядке по сравнению с разборкой. Устанавливаются пружины (соблюдая направление витков, если это предусмотрено), опорная шайба и тарелка. С помощью рассухаривателя пружина сжимается, и в выемку стержня клапана помещаются сухари. Этот этап сборки критически важен: сухари должны быть установлены ровно, без перекосов.
После установки сухарей инструмент следует снимать осторожно, следя за тем, чтобы тарелка пружины легла ровно, а сухари не выскочили из пазов. Легкие удары молотком через медную выколотку по тарелке помогут зафиксировать сухари, но удары должны быть аккуратными и не слишком сильными. Проверьте надежность фиксации: клапан не должен иметь люфта при нажатии на тарелку пальцем (если в цилиндре все еще находится воздух или шнур).
Если использовался метод с шнуром, его необходимо удалить. Для этого коленвал поворачивают против часовой стрелки (в такте выпуска), создавая разрежение, и остатки шнура выдувают сжатым воздухом или вытягивают пинцетом. Если применялся пневматический метод, просто перекрывают кран подачи воздуха и выкручивают адаптер.
| Элемент | Действие при сборке | Контрольный параметр |
|---|---|---|
| Пружины | Установка с соблюдением направления витка | Отсутствие перекоса тарелки |
| Сухари | Фиксация в сжатом состоянии | Полное погружение в паз тарелки |
| Колпачок | Посадка до упора на втулку | Отсутствие зазоров и перекосов |
После завершения сборки всех клапанов устанавливается клапанная крышка с новой прокладкой. Болты крышки затягиваются динамометрическим ключом с соблюдением указанного производителем момента и схемы затяжки. На место возвращаются свечи, катушки зажигания, а также все снятые патрубки и кронштейны.
Типичные ошибки при выполнении работ
Хотя операция может показаться простой, новички часто совершают серьезные ошибки, которые могут свести на нет все усилия или даже привести к поломке двигателя. Ниже представлен список распространенных проблем.
- Работа без фиксации клапана. — Некоторые пытаются быстро снять сухари, не фиксируя клапан, надеясь, что он не упадет. Это почти всегда приводит к тому, что клапан оказывается в цилиндре, и для его извлечения потребуется разбирать двигатель полностью.
- Использование грязного или ворсистого шнура. — Волокна от обычной веревки, попавшие между поршневыми кольцами или в масляные каналы, могут вызвать масляное голодание или задиры в цилиндре. Рекомендуется использовать только специализированный фторопластовый или кевларовый шнур.
- Повреждение рабочей кромки нового колпачка. — Если новый сальник натягивается на острые края проточек клапана без защитной втулки, это может привести к срезанию рабочей кромки. В результате колпачок начнет пропускать масло, и работу придется переделывать.
- Неполное сжатие пружины при установке сухарей. — Если пружина не сжата до конца, сухари могут оказаться не в нижней канавке, а выше или не до конца. Это может привести к разлетающемуся клапанному механизму при запуске двигателя.
Также стоит обратить внимание на ошибку, связанную с неправильной установкой клапанной крышки. Если не обезжирить поверхности и не дать герметику (если он используется вместо прокладки) время для полимеризации, это может привести к выдавливанию масла под давлением. В современных двигателях с системой вентиляции картера важно не перепутать шланги, иначе масло может попасть в интеркулер.
Финальная проверка и запуск двигателя
После сборки всех компонентов необходимо проверить уровни технических жидкостей. Во время эксплуатации часть масла могла пролиться или вытечь, поэтому уровень в двигателе следует восстановить до установленной отметки. Также стоит обратить внимание на натяжение ремней навесного оборудования, если они были сняты или ослаблены.
Первый запуск двигателя после замены маслосъемных колпачков может сопровождаться незначительным дымлением. Это нормально: на элементах выпускной системы (коллектор, катализатор) могло остаться масло, которое сгорит в первые минуты работы. Однако если дымление продолжается долго или двигатель работает с перебоями, необходимо остановить процесс и провести диагностику.
В течение первых 500 километров пробега рекомендуется избегать высоких нагрузок и резких ускорений, чтобы новым уплотнителям и деталям было легче притереться. Регулярно проверяйте уровень масла, так как после замены колпачков его расход должен снизиться до нормальных значений. Если проблема сохранялась из-за залегших колец, а не из-за колпачков, замена уплотнителей не даст ожидаемых результатов.
Эта процедура будет эффективной, если направляющие втулки клапанов не изношены, а сами клапаны не прогорели. В противном случае потребуется полноценный ремонт головки блока цилиндров с притиркой клапанов и заменой втулок в специализированной мастерской.
Необходимые инструменты и оборудование для рассухаривания
Для успешного выполнения процедуры рассухаривания клапанов без демонтажа головки блока цилиндров необходимо подготовить ряд инструментов и оборудования. Правильный выбор инструментов не только ускорит процесс, но и обеспечит его безопасность и эффективность.
1. Специальный инструмент для рассухаривания клапанов
Основным инструментом, который потребуется для рассухаривания, является специальный инструмент для снятия и установки клапанных сухарей. Он может быть представлен в виде механического или пневматического устройства. Механические инструменты обычно имеют ручной привод и могут быть использованы в условиях ограниченного пространства. Пневматические устройства, в свою очередь, позволяют значительно ускорить процесс, но требуют наличия компрессора.
2. Набор головок и ключей
Для работы с крепежными элементами головки блока цилиндров вам понадобятся наборы головок и ключей различных размеров. Обычно используются как торцевые, так и рожковые ключи. Важно иметь возможность работать с различными размерами болтов и гаек, чтобы избежать повреждений при их откручивании.
3. Динамометрический ключ
Динамометрический ключ необходим для обеспечения правильного момента затяжки крепежных элементов при сборке. Это особенно важно, так как неправильный момент может привести к повреждению головки блока или другим серьезным неисправностям.
4. Пневматический или ручной компрессор
Компрессор используется для создания давления в цилиндрах, что позволяет удерживать клапаны в закрытом положении во время рассухаривания. Это предотвращает их падение в цилиндр и возможные повреждения. Если у вас нет пневматического компрессора, можно использовать ручной насос, но это потребует больше времени и усилий.
5. Защитные очки и перчатки
Безопасность во время работы – это приоритет. Использование защитных очков и перчаток поможет избежать травм, связанных с мелкими частями и инструментами. Также рекомендуется работать в хорошо проветриваемом помещении, чтобы избежать вдыхания вредных паров.
6. Смазочные материалы
Для облегчения процесса рассухаривания и предотвращения коррозии рекомендуется использовать смазочные материалы. Они помогут уменьшить трение между деталями и обеспечат более плавное движение инструментов.
7. Упаковка для деталей
При разборке клапанов важно иметь под рукой упаковку для хранения снятых деталей. Это может быть контейнер или магнитная подставка, которая поможет избежать потери мелких элементов, таких как сухари и пружины.
Подготовив все необходимые инструменты и оборудование, вы сможете эффективно выполнить процедуру рассухаривания клапанов без демонтажа головки блока цилиндров, что значительно сократит время и усилия, затрачиваемые на ремонт двигателя.
Безопасность и меры предосторожности при работе с двигателем
Работа с двигателем автомобиля всегда сопряжена с определенными рисками, особенно когда речь идет о таких процедурах, как рассухаривание клапанов. Эта операция требует особого внимания к безопасности, чтобы избежать травм и повреждений как самого двигателя, так и окружающих компонентов. Ниже представлены основные меры предосторожности, которые необходимо соблюдать при выполнении данной процедуры.
1. Подготовка рабочего места
Перед началом работы убедитесь, что ваше рабочее место чистое и организованное. Уберите все лишние предметы, которые могут отвлекать или стать причиной несчастного случая. Используйте подходящие инструменты и оборудование, чтобы минимизировать риск травм.
2. Защита глаз и рук
Обязательно используйте защитные очки и перчатки. Это поможет защитить ваши глаза от возможных осколков и мелких деталей, которые могут вылететь во время работы, а также убережет руки от порезов и механических повреждений.
3. Отключение аккумулятора
Перед началом работы с двигателем обязательно отключите аккумулятор. Это предотвратит случайное включение стартера или других электрических систем, что может привести к травмам или повреждениям.
4. Снятие давления в системе
Если вы работаете с двигателем, который использует систему смазки под давлением, убедитесь, что давление в системе сброшено. Это можно сделать, открутив масляный фильтр или слив масло из поддона. Это поможет избежать неожиданных выбросов масла, которые могут привести к скольжению и травмам.
5. Использование качественных инструментов
Для рассухаривания клапанов без демонтажа головки используйте только качественные и исправные инструменты. Некачественные инструменты могут сломаться или не сработать должным образом, что увеличивает риск травм.
6. Следование инструкции
При выполнении операции строго следуйте инструкции производителя и рекомендациям по технике безопасности. Неправильные действия могут привести к повреждению двигателя и травмам.
7. Работа в команде
Если возможно, работайте в паре. Наличие помощника может значительно повысить безопасность, так как один человек сможет контролировать процесс, а другой — выполнять основные действия. Это также поможет в случае возникновения непредвиденных ситуаций.
8. Устранение источников воспламенения
При работе с двигателем избегайте открытого огня и источников воспламенения. Убедитесь, что в рабочей зоне нет легковоспламеняющихся материалов, таких как бензин или масла.
Соблюдение этих мер предосторожности поможет вам безопасно и эффективно выполнить рассухаривание клапанов без демонтажа головки, минимизируя риски как для вас, так и для вашего автомобиля.
Советы по улучшению эффективности процесса рассухаривания
Для достижения максимальной эффективности процесса рассухаривания клапанов без демонтажа головки, важно учитывать несколько ключевых аспектов, которые помогут избежать распространенных ошибок и сократить время работы.
1. Подготовка рабочего места
Перед началом работы необходимо тщательно подготовить рабочее место. Убедитесь, что у вас есть все необходимые инструменты и материалы, такие как специальный инструмент для рассухаривания, компрессор, защитные очки и перчатки. Чистота и порядок на рабочем месте помогут избежать потери мелких деталей и снизят риск повреждения компонентов двигателя.
2. Использование качественного инструмента
Выбор правильного инструмента имеет решающее значение для успешного рассухаривания клапанов. Рекомендуется использовать специализированные инструменты, такие как рассухариватели клапанов, которые позволяют аккуратно и быстро извлекать сухари без повреждения других деталей. Обратите внимание на качество инструмента: дешевые аналоги могут привести к поломке или неправильной работе.
3. Поддержание давления в цилиндрах
Перед началом процесса рассухаривания важно поддерживать давление в цилиндрах. Это можно сделать с помощью компрессора, который будет подавать воздух в цилиндры, предотвращая падение клапанов в камеру сгорания. Убедитесь, что давление соответствует рекомендациям производителя, чтобы избежать повреждения клапанов или других компонентов.
4. Тщательная проверка состояния клапанов и сухарей
Перед тем как приступить к рассухариванию, важно тщательно проверить состояние клапанов и сухарей. Если они имеют признаки износа или повреждения, рекомендуется заменить их на новые. Это поможет избежать проблем в будущем и обеспечит надежную работу двигателя.
5. Пошаговое выполнение процесса
Следуйте четкому пошаговому процессу рассухаривания. Начните с установки инструмента для рассухаривания на клапан, затем аккуратно сожмите его, чтобы освободить сухари. После этого извлеките сухари и клапан. Важно выполнять все действия медленно и осторожно, чтобы избежать повреждения деталей.
6. Обратная сборка
После завершения рассухаривания и замены необходимых деталей, важно правильно собрать все обратно. Убедитесь, что все компоненты установлены на свои места, и следуйте рекомендациям производителя по моментам затяжки. Это поможет избежать проблем с герметичностью и работой двигателя в будущем.
Следуя этим советам, вы сможете значительно улучшить эффективность процесса рассухаривания клапанов без демонтажа головки, что сэкономит ваше время и средства, а также обеспечит надежную работу двигателя.
