В данной статье мы представим подробное техническое руководство по разборке топливного насоса высокого давления (ТНВД) КАМАЗ 740. Правильная разборка и сборка ТНВД являются ключевыми этапами в обслуживании и ремонте топливной аппаратуры, что напрямую влияет на эффективность работы двигателя и его долговечность. Мы рассмотрим пошаговые инструкции, схемы, моменты затяжки, а также типичные ошибки, которые могут возникнуть в процессе работы. Эта информация будет полезна как профессиональным механикам, так и автолюбителям, стремящимся самостоятельно выполнять ремонтные работы.
Подготовительные операции и демонтаж навесного оборудования
Перед началом снятия крышек и внутренних элементов важно удалить все внешние детали, которые могут затруднить доступ к ключевым узлам насоса. В первую очередь необходимо снять корректор мощности по наддуву, если он есть в данной версии двигателя, так как его шток может мешать демонтажу верхней крышки регулятора.
Следующим шагом является удаление автоматической муфты опережения впрыска, расположенной на приводном валу со стороны привода. Для этого вал фиксируется через специальное отверстие, и отворачивается гайка, крепящая муфту. После ее снятия открывается доступ к шпонке и ведущей шестерне привода.
На следующем этапе отворачиваются болты, крепящие заднюю крышку регулятора частоты вращения коленчатого вала. Важно не потерять регулировочные прокладки, находящиеся между корпусом регулятора и задней крышкой, так как их толщина влияет на работу рычага управления. Снятую крышку следует отложить в сторону, чтобы обеспечить доступ к грузовикам регулятора.
Завершает подготовительный этап снятие лючка для проверки угла опережения впрыска и демонтаж датчика оборотов, если он установлен на корпусе насоса. Все снятые компоненты необходимо тщательно промыть в чистом дизельном топливе и аккуратно разложить в порядке, обратном их сборке.
Снятие секций нагнетательных клапанов
Разборка нагнетательной части начинается с отвинчивания штуцеров, соединяющих трубопроводы высокого давления. Под каждым штуцером находятся медные уплотнительные шайбы, которые рекомендуется заменить на новые при повторной сборке для обеспечения надежной герметичности.
С помощью специального ключа или глубокой головки аккуратно извлекаются штуцера нагнетательных клапанов из корпуса секций. Внутри этих штуцеров находятся пружины, клапаны и седла. При извлечении этих элементов следует быть внимательным, чтобы не перепутать детали из разных секций, несмотря на их идентичность.
| Компонент | Материал | Функция |
|---|---|---|
| Седло клапана | Карбид вольфрама | Обеспечение герметичности |
| Нагнетательный клапан | Сталь | Блокировка подачи топлива |
| Пружина клапана | Пружинная сталь | Возврат клапана в исходное положение |
После извлечения всех нагнетательных клапанов секции можно считать готовыми к снятию. Важно тщательно проверить полости под клапанами на наличие металлической стружки, что может указывать на повреждение плунжерных пар или кулачкового вала.
| Этап разборки | Описание действий | Необходимые инструменты |
|---|---|---|
| Подготовка | Отключите аккумулятор и снимите крышку двигателя. | Ключи, отвертки, тряпки |
| Снятие ТНВД | Отсоедините топливопроводы и крепления насоса. | Ключи, плоскогубцы |
| Разборка насоса | Снимите крышку и извлеките внутренние детали. | Отвертки, набор для разбора |
| Проверка деталей | Осмотрите детали на наличие износа и повреждений. | Лупа, штангенциркуль |
| Сборка | Установите детали в обратном порядке. | Ключи, отвертки, смазка |
| Установка на двигатель | Установите ТНВД на место и подключите все элементы. | Ключи, плоскогубцы |
Интересные факты
Вот несколько интересных фактов о разборке ТНВД (топливного насоса высокого давления) на двигателе КАМАЗ 740:
Сложная конструкция: ТНВД КАМАЗ 740 имеет сложную конструкцию, состоящую из множества деталей, включая плунжеры, форсунки и регуляторы давления. Это делает его разборку и сборку достаточно трудоемким процессом, требующим точности и аккуратности.
Настройка и калибровка: После разборки и замены деталей ТНВД необходимо провести его настройку и калибровку. Это важно для обеспечения правильной работы двигателя и оптимизации расхода топлива. Неправильная настройка может привести к снижению мощности и увеличению выбросов.
Специальные инструменты: Для разборки и сборки ТНВД КАМАЗ 740 требуются специальные инструменты, такие как динамометрические ключи и приспособления для установки плунжеров. Использование неподходящих инструментов может повредить детали насоса и привести к его неисправности.
Эти факты подчеркивают важность тщательного подхода к разборке и обслуживанию ТНВД, чтобы обеспечить надежную работу двигателя КАМАЗ 740.
Демонтаж корпуса регулятора и проверка плунжерных втулок
Корпус регулятора частоты вращения крепится к основной части топливного насоса высокого давления (ТНВД) с помощью четырех болтов. Прежде чем откручивать их, убедитесь, что рычаг управления находится в положении «Стоп» или зафиксирован. Это предотвратит выброс механизма пружинами регулятора при снятии крышки.
После снятия корпуса регулятора откроется доступ к толкателям плунжеров. Для дальнейшего демонтажа секций поверните вал насоса так, чтобы кулачки находились в положении, при котором толкатели опущены вниз (впадина кулачка). Это позволит без затруднений извлечь плунжерные втулки.

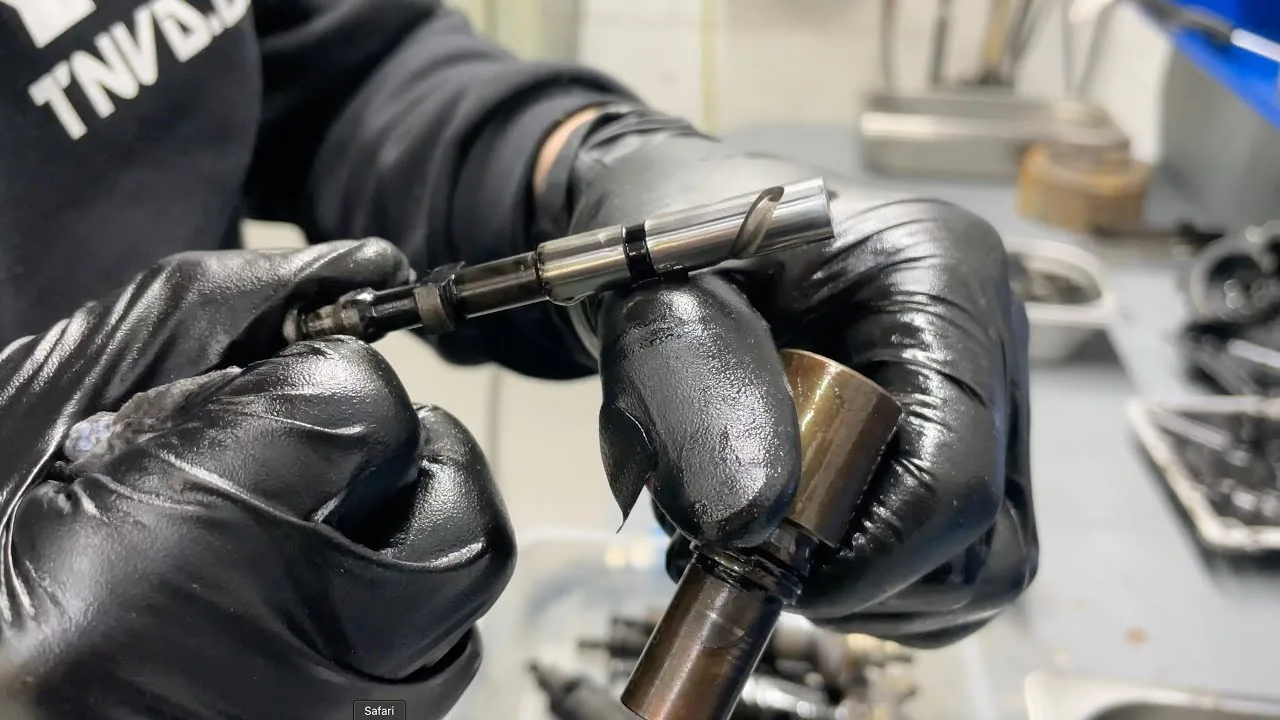

С помощью специального съемника или оправки захватите плунжерную втулку. Поворачивая оправку против часовой стрелки, аккуратно извлеките втулку из корпуса секции. Плунжер может остаться внутри втулки или выпасть вместе с ней. Не рекомендуется извлекать плунжер пальцами, чтобы не повредить его рабочую поверхность.
Если планируется полная разборка насоса, после снятия втулок извлеките пружины плунжеров и поворотные втулки. Поворотные втулки имеют зубчатый венец, который взаимодействует с рейкой насоса. При их извлечении важно запомнить или отметить ориентацию втулок, хотя при сборке они устанавливаются по меткам на рейке.
Снятие кулачкового вала и толкателей

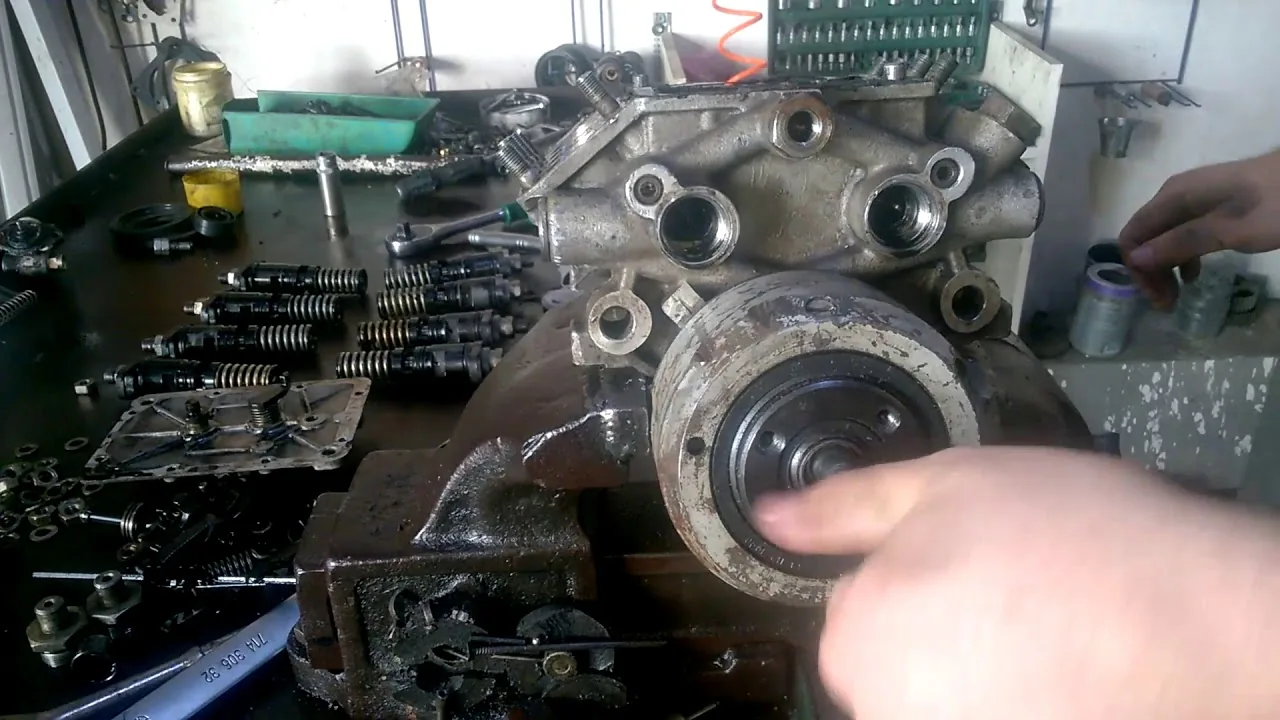

Чтобы получить доступ к кулачковому валу, сначала снимите переднюю крышку насоса. Для этого удалите стопорное кольцо или штифт, фиксирующий подшипник вала. Крышка снимается вместе с манжетой, которую рекомендуется заменить при сборке.
Кулачковый вал аккуратно извлекается в сторону задней крышки (регулятора). Если вал прикипел, может понадобиться легкое постукивание медной выколоткой по его торцу. При этом вместе с валом выйдут роликовые толкатели, которые также нужно извлечь из их гнезд.
⚠️ Важно: При извлечении кулачкового вала внимательно следите за состоянием шпонок и шлицевых соединений. Повреждение шлицев может привести к невозможности передачи крутящего момента от двигателя.
Проверьте толкатели на наличие люфта в гнездах и оцените состояние роликов. Задиры на поверхности толкателей или роликах указывают на проблемы со смазкой или попадание абразивных частиц. Такие детали обязательно подлежат замене.
Разборка всережимного регулятора частоты вращения
Регулятор частоты вращения — это сложный механизм, обеспечивающий надежную работу двигателя в различных режимах. Разборка узла проводится только при наличии явных проблем, таких как "разнос" двигателя, нестабильные обороты на холостом ходу или трудности с регулировкой.
Внутри корпуса регулятора находятся грузы, крепящиеся на держателе, установленном на хвостовике кулачкового вала. Для разборки нужно удалить стопорное кольцо, удерживающее держатель грузов. Затем аккуратно снимите держатель с конуса вала.
Под держателем грузов расположены упорная шайба и пружина. Далее идет муфта грузов, которая перемещается по пальцам грузов. Эта муфта соединена с рычагом регулятора через пяту и сухари. При демонтаже этих компонентов важно не потерять мелкие шарики или ролики, если они присутствуют в опорах рычагов.
| Компонент регулятора | Функция | Возможные неисправности |
|---|---|---|
| Грузы | Реакция на изменение оборотов | Заедание осей |
| Пружина регулятора | Противодействие действию грузов | Просадка витков |
| Рычаг регулятора | Передача усилия на рейку | Износ вилки |
Пружины регулятора (внутренняя и наружная, если предусмотрены) снимаются с опор. Также следует проверить состояние пятки рычага, отвечающей за перемещение рейки насоса. Износ контактных поверхностей пяты и сухарей может привести к нечеткой работе регулятора и возникновению люфтов в управлении подачей.
Демонтаж корректора и ограничителя мощности
На различных версиях ТНВД для двигателей КАМАЗ 740 установлен либо пневматический, либо механический корректор. Он крепится к торцевой части корпуса регулятора. Для его снятия нужно открутить крепежные болты, после чего корпус корректора можно демонтировать.
Внутри корпуса находятся поршень, пружина и шток, который влияет на рычаг регулятора. Разборка корректора требуется редко, чаще всего достаточно заменить уплотнительные кольца поршня или диафрагму в случае пневматического исполнения. Мембрану проверяют на гибкость и наличие повреждений.
Сборка, дефектовка и типовые ошибки
Сборка топливного насоса высокого давления (ТНВД) — это процесс, обратный разборке, который требует внимательного подхода к нескольким ключевым аспектам. Перед установкой плунжерных пар их необходимо тщательно смазать чистым дизельным топливом. Установка секций должна производиться с соблюдением момента затяжки, указанного в технической документации (обычно 60-80 Нм, но для каждой модели следует уточнять отдельно).
При сборке регулятора важно аккуратно установить грузы и муфту. Пальцы грузов должны свободно двигаться в отверстиях держателя. Пружины регулятора размещаются в соответствующих гнездах, а рычаг регулятора надевается на ось так, чтобы его вилка правильно охватывала муфту грузов.
После установки кулачкового вала и передней крышки необходимо проверить легкость вращения вала вручную. Вал должен вращаться плавно, без заеданий и посторонних звуков. Допустимый люфт вала в подшипниках не должен превышать установленные нормы.
Типичные ошибки при разборке и сборке
- Игнорирование маркировки при установке секций — может привести к сбоям в угле опережения впрыска и неправильной работе двигателя. Секции необходимо устанавливать строго в соответствии с номером цилиндра.
- Неправильная затяжка штуцеров нагнетательных клапанов — может вызвать деформацию седла клапана и утрату герметичности, а также привести к утечке топлива под высоким давлением через резьбу.
- Использование загрязненного инструмента или тряпок — попадание ворса или пыли в прецизионные механизмы неизбежно приведет к выходу насоса из строя всего через несколько часов работы.
- Ошибочная установка пружин регулятора — перепутывание внутренней и наружной пружины (если они отличаются по жесткости) сделает работу регулятора некорректной, что может вызвать «разнос» или затруднения с набором оборотов.
Заключительным этапом сборки является установка автоматической муфты опережения впрыска. Гайка муфты затягивается с высоким усилием, поэтому важно надежно зафиксировать вал. После завершения сборки насос необходимо отрегулировать на специализированном стенде.
Финальная проверка и подготовка к установке
После завершения механической сборки важно убедиться, что все крепежные элементы надежно затянуты, а подвижные части свободны от препятствий для нормального движения. Рейка насоса должна перемещаться от одного упора к другому плавно и без заеданий, что можно проверить вручную с помощью рычага управления.
Если насос собран полностью, рекомендуется предварительно смазать внутренние полости чистым моторным маслом перед установкой на двигатель. Это обеспечит смазку трущихся пар в первые секунды работы, пока топливо еще не начнет поступать.
После установки насоса на двигатель его необходимо подключить к топливопроводам, а затем заполнить систему топливом с помощью подкачивающего насоса. Воздух из системы следует удалить через штуцеры прокачки на фильтре и на самом ТНВД, пока топливо не начнет течь сплошной струей без пузырьков.
Качественный ремонт топливной аппаратуры восстанавливает заводскую мощность и экономичность двигателя. Однако тонкая настройка цикловой подачи и угла опережения впрыска должна проводиться только на испытательном стенде с калибровкой по эталонным параметрам.
Регулярное обслуживание топливной системы, своевременная замена фильтров и использование качественного топлива — важные меры профилактики, которые помогут избежать дорогостоящей разборки и ремонта насоса высокого давления.
Инструменты и оборудование для разборки ТНВД
Для успешной разборки топливного насоса высокого давления (ТНВД) на двигателе КАМАЗ 740 необходимо подготовить соответствующие инструменты и оборудование. Правильный выбор инструментов обеспечит не только эффективность работы, но и безопасность процесса. Ниже перечислены основные инструменты и оборудование, которые понадобятся для выполнения этой задачи.
- Набор ключей: Для разборки ТНВД потребуется набор рожковых и торцевых ключей различных размеров. Особенно важны ключи на 10, 12 и 14 мм, так как они используются для откручивания основных крепежных элементов.
- Отвертки: Набор плоских и крестовых отверток поможет в работе с винтами и креплениями, которые могут быть расположены в труднодоступных местах.
- Плоскогубцы: Плоскогубцы пригодятся для захвата и удержания мелких деталей, а также для снятия хомутов и других креплений.
- Специальные инструменты: Для разборки ТНВД могут потребоваться специальные инструменты, такие как съемники для шестерен и другие приспособления, которые облегчают процесс демонтажа.
- Микрометр и штангенциркуль: Эти инструменты необходимы для измерения деталей и проверки их состояния. Они помогут определить износ компонентов и необходимость их замены.
- Ключи для регулировки: В процессе разборки может потребоваться регулировка некоторых элементов, поэтому наличие специальных ключей для настройки будет полезным.
- Контейнеры для деталей: Для удобства работы рекомендуется подготовить контейнеры или коробки для хранения снятых деталей. Это поможет избежать их потери и упростит процесс сборки.
- Очиститель и смазка: Для очистки деталей от загрязнений и старого масла понадобится специальный очиститель. Также стоит иметь под рукой смазку для сборки, чтобы обеспечить надежную работу узлов после восстановления.
- Перчатки и защитные очки: Не забывайте о безопасности. Работая с ТНВД, рекомендуется использовать перчатки и защитные очки, чтобы избежать травм и контакта с химическими веществами.
Подготовив все необходимые инструменты и оборудование, вы сможете приступить к разборке ТНВД КАМАЗ 740 с уверенностью в том, что процесс пройдет гладко и эффективно. Правильная организация рабочего места и наличие всех нужных инструментов значительно упростят задачу и помогут избежать лишних проблем в ходе работы.
Специальные инструменты для работы с ТНВД
Для успешной разборки топливного насоса высокого давления (ТНВД) на двигателе КАМАЗ 740 необходимо использовать специальные инструменты, которые обеспечивают безопасность и эффективность работы. Правильный выбор инструментов не только ускоряет процесс, но и минимизирует риск повреждения деталей.
Вот список основных инструментов, которые понадобятся для разборки ТНВД:
- Набор ключей: Для работы с различными крепежными элементами потребуется набор гаечных и торцевых ключей. Рекомендуется использовать ключи с трещоткой для удобства.
- Отвертки: Плоские и крестовые отвертки различных размеров помогут в снятии крышек и других элементов, которые крепятся на винтах.
- Специальные съемники: Для извлечения некоторых компонентов ТНВД, таких как шестерни и валы, могут понадобиться съемники. Они позволяют аккуратно снять детали, не повредив их.
- Калиперы и штангенциркули: Эти инструменты необходимы для измерения размеров деталей, что особенно важно при проверке износа и состояния компонентов.
- Динамометрический ключ: Используется для затяжки крепежных элементов с заданным моментом, что критично для обеспечения надежности соединений.
- Пробки для слива топлива: При разборке ТНВД необходимо слить оставшееся топливо, поэтому наличие пробок и контейнеров для сбора топлива обязательно.
- Очистители и смазочные материалы: Для подготовки деталей к сборке потребуется специальный очиститель, а также смазка для обеспечения надежной работы узлов после сборки.
- Перчатки и защитные очки: Безопасность при работе с ТНВД также важна. Использование перчаток и защитных очков поможет избежать травм и загрязнений.
Перед началом работы убедитесь, что у вас есть все необходимые инструменты. Это позволит избежать ненужных задержек и обеспечит более качественное выполнение всех этапов разборки и последующей сборки ТНВД.
Также стоит отметить, что использование оригинальных или качественных аналогов инструментов значительно повысит эффективность работы и снизит риск повреждения деталей. Неправильное использование неподходящих инструментов может привести к поломке как самого ТНВД, так и других компонентов двигателя.
В заключение, правильный выбор и использование специальных инструментов для работы с ТНВД КАМАЗ 740 является залогом успешной разборки и сборки, что в свою очередь влияет на надежность и долговечность работы двигателя.
Проверка и замена уплотнительных элементов
Уплотнительные элементы ТНВД (топливного насоса высокого давления) КАМАЗ 740 играют ключевую роль в обеспечении герметичности системы и предотвращении утечек топлива. В процессе разборки и сборки ТНВД важно тщательно проверять состояние этих элементов и при необходимости производить их замену.
Перед началом проверки уплотнительных элементов необходимо подготовить рабочее место, обеспечить доступ к ТНВД и подготовить все необходимые инструменты, включая набор ключей, отвертки, а также специальные инструменты для демонтажа и установки уплотнителей.
Первым шагом является визуальный осмотр уплотнительных элементов. Обратите внимание на наличие трещин, износа, деформации или других повреждений. Уплотнители, выполненные из резины или других эластичных материалов, могут со временем терять свои свойства, что приводит к утечкам топлива. Если вы заметили какие-либо дефекты, уплотнители необходимо заменить.
Для замены уплотнительных элементов следуйте следующему алгоритму:
- Снятие старых уплотнителей: Используйте специальный инструмент для аккуратного извлечения уплотнителей из посадочных мест. Будьте осторожны, чтобы не повредить поверхности, на которых они установлены.
- Очистка посадочных мест: После удаления старых уплотнителей тщательно очистите посадочные места от остатков старого материала и загрязнений. Используйте для этого чистящие средства и мягкие ткани, чтобы избежать повреждения поверхности.
- Подбор новых уплотнителей: При выборе новых уплотнительных элементов убедитесь, что они соответствуют оригинальным спецификациям. Используйте только качественные запчасти, рекомендованные производителем.
- Установка новых уплотнителей: Установите новые уплотнители в подготовленные посадочные места. Убедитесь, что они правильно зафиксированы и не перекручены. При установке можно использовать небольшое количество смазки, чтобы облегчить процесс.
После завершения установки новых уплотнительных элементов рекомендуется провести повторную проверку на наличие утечек. Для этого можно использовать специальный тест на герметичность, который позволит убедиться в правильности выполненной работы.
Не забывайте, что регулярная проверка и замена уплотнительных элементов ТНВД КАМАЗ 740 являются важными мероприятиями, которые способствуют надежной и безопасной работе двигателя. Пренебрежение этим процессом может привести к серьезным поломкам и увеличению расхода топлива.
Выбор и установка новых уплотнителей
При разборке ТНВД (топливного насоса высокого давления) КАМАЗ 740 особое внимание следует уделить выбору и установке новых уплотнителей. Уплотнители играют ключевую роль в обеспечении герметичности системы, предотвращая утечки топлива и поддерживая необходимое давление. Неправильный выбор или установка уплотнителей может привести к серьезным проблемам в работе двигателя.
Первым шагом в выборе уплотнителей является определение их типа и размеров. Важно учитывать, что на ТНВД КАМАЗ 740 могут использоваться различные уплотнители в зависимости от года выпуска и модификации двигателя. Рекомендуется обратиться к технической документации или каталогу запчастей для получения точной информации о необходимых уплотнителях.
При выборе уплотнителей следует обратить внимание на материал их изготовления. Наиболее распространенными материалами являются резина, фторопласт и силикон. Резиновые уплотнители подходят для большинства условий эксплуатации, однако они могут терять свои свойства при высоких температурах. Фторопластовые уплотнители более устойчивы к температурным колебаниям и химическим воздействиям, что делает их идеальными для использования в условиях повышенной нагрузки. Силиконовые уплотнители также обладают хорошими термостойкими свойствами, но могут быть менее устойчивыми к механическим повреждениям.
После выбора подходящих уплотнителей необходимо правильно их установить. Перед установкой убедитесь, что все поверхности, на которые будут монтироваться уплотнители, чистые и свободные от загрязнений. Рекомендуется использовать специальные средства для очистки, чтобы избежать повреждения уплотнителей при установке.
Установка уплотнителей должна проводиться аккуратно, без применения чрезмерной силы. Уплотнители следует устанавливать в соответствии с их конструкцией: если они имеют направляющие или выступы, необходимо следить за их правильным расположением. При установке уплотнителей важно также учитывать момент затяжки крепежных элементов, чтобы избежать их повреждения или деформации.
После завершения установки новых уплотнителей рекомендуется провести тестирование системы на герметичность. Это можно сделать, запустив двигатель и проверив наличие утечек топлива. В случае обнаружения утечек необходимо повторно проверить установку уплотнителей и, при необходимости, заменить их.
Таким образом, правильный выбор и установка новых уплотнителей являются важными этапами в разборке и сборке ТНВД КАМАЗ 740, которые напрямую влияют на надежность и долговечность работы двигателя.
Тестирование ТНВД после сборки
После завершения разборки и сборки топливного насоса высокого давления (ТНВД) на двигателе КАМАЗ 740, крайне важно провести его тестирование. Это необходимо для обеспечения надежной работы системы впрыска и предотвращения возможных неисправностей в будущем. Тестирование ТНВД включает в себя несколько ключевых этапов, каждый из которых требует внимательного подхода и соблюдения определенных процедур.
1. Визуальный осмотр
Перед началом тестирования необходимо провести визуальный осмотр собранного ТНВД. Убедитесь, что все компоненты установлены правильно, нет видимых повреждений, трещин или утечек топлива. Проверьте, что все крепежные элементы затянуты до необходимого момента, а уплотнительные кольца и прокладки установлены на своих местах.
2. Проверка давления
Следующим шагом является проверка давления, создаваемого ТНВД. Для этого потребуется манометр, который подключается к выходному патрубку насоса. Запустите двигатель и наблюдайте за показаниями манометра. Давление должно соответствовать заводским характеристикам, указанным в технической документации. Если давление ниже нормы, это может свидетельствовать о неисправности в насосе или неправильной сборке.
3. Проверка на утечки
После проверки давления важно убедиться в отсутствии утечек топлива. Для этого осмотрите все соединения и шланги на наличие следов топлива. Если обнаружены утечки, необходимо устранить их, заменив поврежденные элементы или подтянув соединения.
4. Тестирование на стенде
Наиболее надежным способом проверки работоспособности ТНВД является его тестирование на специальном стенде. Это позволяет оценить производительность насоса, его стабильность и точность впрыска. На стенде можно проверить такие параметры, как количество подаваемого топлива, время впрыска и его равномерность. Все результаты тестирования должны соответствовать заводским нормам.
5. Проверка работы системы впрыска
После успешного тестирования ТНВД на стенде, необходимо проверить работу всей системы впрыска в целом. Для этого запустите двигатель и прослушайте его работу. Обратите внимание на стабильность работы, отсутствие посторонних звуков и колебаний в оборотах. Также проверьте, как двигатель реагирует на изменение нагрузки и оборотов. Если возникают проблемы, возможно, потребуется повторная проверка и регулировка ТНВД.
6. Заключение
Тестирование ТНВД после сборки является критически важным этапом, который позволяет гарантировать надежную и эффективную работу двигателя. Следуя вышеописанным шагам, вы сможете убедиться в правильности сборки и отсутствии неисправностей, что в конечном итоге обеспечит долгий срок службы вашего автомобиля КАМАЗ 740.
