В данной статье мы подробно рассмотрим устройство, разборку и дефектовку крышки привода топливного насоса высокого давления (ТНВД) на автомобилях Камаз Евро 3. Правильное обслуживание этой ключевой детали является залогом надежной работы дизельного двигателя и предотвращения серьезных поломок. Мы предоставим техническое руководство, которое поможет вам не только выявить и устранить утечки, но и выбрать подходящий ремкомплект для восстановления работоспособности крышки привода, что существенно повысит эффективность и долговечность вашего автомобиля.
Конструкция и назначение узла привода
Крышка привода топливного насоса на двигателях Камаз Евро-3 — это литой элемент, внутри которого расположены опорные детали вала. Основная функция узла — передача крутящего момента от шестерни привода к валу топливного насоса, что обеспечивает синхронизацию впрыска. Крышка изготовлена из алюминиевого сплава, что требует аккуратности при затягивании крепежных болтов, чтобы избежать деформации посадочных мест.
Внутри крышки находятся два подшипника скольжения, обеспечивающие плавное вращение вала. Между подшипниками располагается полость, куда поступает топливо для смазки и охлаждения трущихся поверхностей. Именно здесь чаще всего возникают утечки при повреждении сальника. Вал привода соединен шлицевым соединением с кулаковой шайбой топливного насоса, и состояние этих шлицев влияет на отсутствие люфтов и стабильность угла опережения впрыска.
Герметичность узла обеспечивается резиновым манжетным уплотнением (сальником) и паронитовой или резиновой прокладкой между крышкой и корпусом насоса. На двигателях Евро-3 система смазки привода часто объединена с топливной магистралью «обратки», поэтому нарушение герметичности может привести не только к утечкам, но и к завоздушиванию системы при неработающем двигателе.
Важно отметить, что на различных модификациях двигателей Камаз-740 могут быть крышки с разным количеством крепежных отверстий и диаметром вала. Перед заказом запасных частей необходимо сверить каталожные номера, так как визуальное сходство деталей не всегда гарантирует их взаимозаменяемость. Ошибки при подборе могут привести к невозможности сборки или быстрому выходу узла из строя.
⚠️ Внимание: Применение неоригинальных прокладок низкого качества может привести к их разбуханию от дизельного топлива и последующему выдавливанию под давлением. Это может вызвать резкое падение давления в рампе и остановку двигателя в пути.
Для понимания масштабов возможных проблем рассмотрим основные параметры, по которым оценивается состояние крышки привода. Дефектовка позволяет определить, достаточно ли заменить уплотнения или требуется полная замена узла в сборе.
| Параметр оценки | Допустимое значение | Критическое состояние |
|---|---|---|
| Зазор в подшипниках | До 0.05 мм | Более 0.1 мм (стук, люфт) |
| Износ шлицев вала | Отсутствует | Слизанные грани, выработка |
| Плоскостность крышки | До 0.03 мм | Деформация, риски от проворачивания |
Диагностика неисправностей и подготовка к ремонту

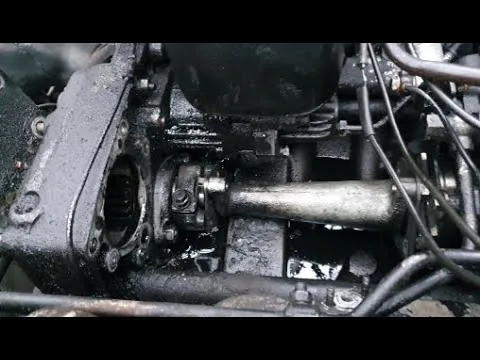

Первым сигналом неисправности крышки привода ТНВД является постоянный запах дизельного топлива в моторном отсеке и визуальные следы утечки на задней части двигателя. Если двигатель имеет пластиковый кожух, топливо может скапливаться в его нижней части, создавая впечатление более серьезной утечки из других компонентов. В некоторых случаях также может наблюдаться снижение мощности, вызванное подсосом воздуха через изношенный сальник при остановленном двигателе.
Диагностику следует начинать с визуального осмотра и очистки поверхности от грязи и масла. Затем необходимо запустить двигатель и внимательно проверить зону соединения крышки с корпусом ТНВД. Наличие тонкой струйки или обильного каплепадения указывает на необходимость немедленного вмешательства. Также стоит проверить люфт вала, покачивая фланец привода рукой при выключенном двигателе (предварительно сняв ремень или муфту).
Если утечка сопровождается металлическим стуком или шумом, это может указывать на повреждение подшипников скольжения внутри крышки. В такой ситуации эксплуатация двигателя запрещена, так как частицы износа могут попасть в топливный насос высокого давления, что приведет к серьезным повреждениям плунжерных пар. Ремонт ТНВД в этом случае обойдется значительно дороже, чем замена крышки.
Перед началом демонтажа важно подготовить рабочее место и необходимые инструменты. Вам понадобятся набор головок, динамометрический ключ, чистые тряпки, емкость для слива топлива и, желательно, специальный съемник для шестерни привода, если конструкция двигателя это позволяет. Также стоит заранее приобрести ремкомплект, который включает сальник, прокладки и, при необходимости, стопорное кольцо.
Ключевым этапом подготовки является снижение давления в топливной системе. Для двигателей Евро-3 с Common Rail это обязательная процедура. Необходимо отключить питание топливного насоса низкого давления (в баке) и запустить двигатель, дав ему работать до самопроизвольной остановки. Это поможет избежать фонтанирования топлива при отсоединении магистралей.
- Отсоедините минусовую клемму аккумулятора, чтобы предотвратить случайный запуск.
- Слейте топливо из магистрали низкого давления или закройте краны подачи (если они установлены).
- Очистите область вокруг ТНВД и крышки привода от пыли и грязи с помощью сжатого воздуха или очистителя.
- Подготовьте емкость объемом не менее 1 литра для сбора стекающего топлива.
После завершения подготовительных действий можно переходить к демонтажу узлов, которые мешают доступу к крышке привода. На различных моделях Камаз этот процесс может отличаться в зависимости от наличия дополнительного оборудования, кронштейнов или навесных агрегатов.
| Этап работы | Описание действий | Необходимые инструменты и материалы |
|---|---|---|
| Подготовка к ремонту | Снять крышку привода ТНВД, очистить рабочую зону | Гаечные ключи, отвертки, очиститель |
| Осмотр крышки | Проверить на наличие трещин, износа, повреждений | Лупа, фонарик |
| Замена уплотнителей | Заменить старые уплотнители на новые | Уплотнители, герметик |
| Установка крышки | Установить крышку на место, затянуть крепежи | Гаечные ключи, динамометрический ключ |
| Проверка на утечки | Запустить двигатель и проверить на наличие утечек | Визуальный осмотр, тест на давление |
Интересные факты
Вот несколько интересных фактов, связанных с ремонтом и обслуживанием крышки привода ТНВД (Топливного Насоса Высокого Давления) на Камазах Евро 3:
Чувствительность к загрязнениям: Крышка привода ТНВД на Камазах Евро 3 играет важную роль в обеспечении герметичности и защиты внутренних компонентов от загрязнений. Даже небольшие частицы грязи могут привести к серьезным повреждениям насоса, поэтому регулярная проверка и замена уплотнительных колец и фильтров являются критически важными для долговечности системы.
Технология диагностики: Современные методы диагностики позволяют выявлять проблемы с крышкой привода ТНВД еще до их проявления в виде заметных неисправностей. Использование специализированного оборудования для проверки давления и состояния компонентов помогает предотвратить дорогостоящие ремонты и продлить срок службы двигателя.
Влияние на производительность: Неправильная установка или износ крышки привода ТНВД может значительно снизить эффективность работы двигателя. Это связано с тем, что любые утечки топлива или нарушения в системе подачи могут привести к неправильной работе ТНВД, что, в свою очередь, влияет на мощность и экономичность автомобиля. Поэтому важно следить за состоянием крышки и проводить регулярное обслуживание.
Технология разборки и дефектовка деталей
Снятие крышки привода ТНВД требует внимательности и строгого соблюдения последовательности действий. В первую очередь необходимо отключить все топливные трубки, соединяющие насос и крышку. Рекомендуется пометить трубки или сделать фотографии их расположения, чтобы избежать путаницы между подачей и обраткой при сборке, что может привести к завоздушиванию системы.

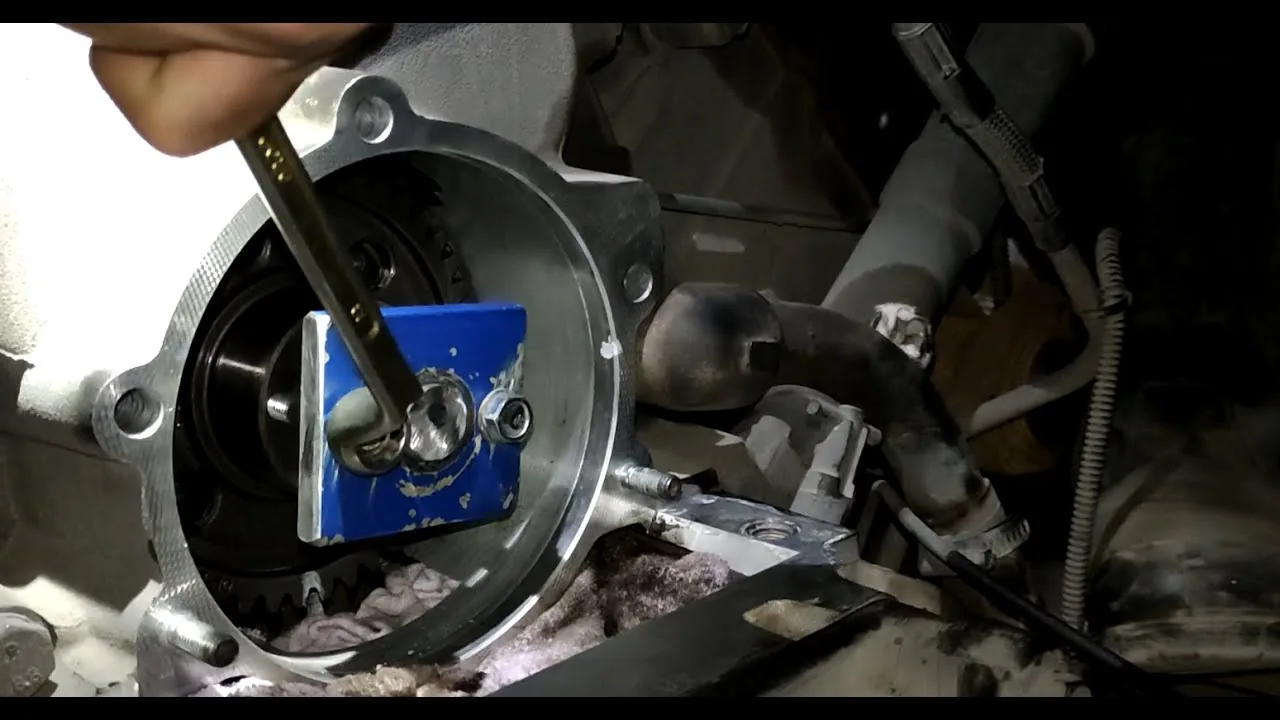

Затем следует открутить болты, крепящие крышку к корпусу ТНВД. Если двигатель оборудован муфтой опережения впрыска, может понадобиться ее фиксирование или использование специального инструмента для предотвращения проворачивания вала. На некоторых версиях двигателей Камаз Евро-3 крышка удерживается шпильками, которые могут закиснуть, поэтому следует быть осторожным с приложением силы, чтобы не повредить резьбу в корпусе.
После снятия крышки важно тщательно проверить все извлеченные детали. В первую очередь осматривается внутренняя поверхность крышки на наличие задиров и коррозии. Алюминиевый сплав, из которого она изготовлена, подвержен воздействию влаги в топливе, что может привести к окислению и образованию окислов, забивающих зазоры.
Вал привода необходимо проверить на биение и износ шлицевой части. Если на шлицах наблюдается выработка или «ступенька», вал следует заменить, так как он не сможет обеспечить надежную передачу момента. Подшипники скольжения (втулки) проверяются на наличие люфта. Если вал заметно болтается в втулке, это свидетельствует о том, что ресурс узла исчерпан.
Особое внимание стоит уделить состоянию шестерни привода. Зубья не должны иметь сколов, выкрашиваний или признаков усталостного разрушения металла. Даже небольшие дефекты зубьев шестерни могут вызвать шум и вибрации, которые передаются на весь двигатель. В таблице ниже представлены основные признаки неисправностей и способы их устранения.
| Элемент | Признак неисправности | Метод устранения |
|---|---|---|
| Сальник вала | Трещины, затвердевание, течь | Замена на новый из ремкомплекта |
| Прокладка | Разрывы, потеря эластичности | Замена, использование герметика запрещено |
| Втулки (подшипники) | Люфт вала, задиры | Установка новых втулок или замена крышки |
Если на привалочной плоскости крышки имеются глубокие риски или деформации, поверхность следует прошлифовать. Однако толщина снимаемого металла должна быть минимальной, чтобы не нарушить геометрию посадки. В случае серьезной коррозии или трещин крышка подлежит обязательной замене, так как ремонт сваркой в области давления топлива недопустим из-за риска возгорания и утраты герметичности.
Сборка узла и устранение типичных ошибок
Сборка крышки привода ТНВД выполняется в обратном порядке разборки, но важно учесть несколько ключевых моментов. Все компоненты должны быть тщательно очищены. Даже мельчайшая песчинка между валом и втулкой может вызвать заклинивание насоса всего через несколько часов эксплуатации. Рекомендуется промыть металлические детали чистым дизельным топливом и продуть их сжатым воздухом перед установкой.
Перед установкой нового сальника его следует смазать чистым моторным или трансмиссионным маслом. Это обеспечит смазку рабочей кромки в первые секунды работы двигателя, предотвращая сухое трение и износ манжеты. Установка сальника должна проводиться аккуратно, без перекосов, с использованием оправки соответствующего диаметра, чтобы избежать повреждения резиновой кромки.
⚠️ Важно: При запрессовке сальника не следует наносить удары молотком по рабочей кромке или металлической обойме. Используйте только плоскую оправку, которая будет опираться на внешний металлический кольцевой элемент сальника.
Прокладка между крышкой и корпусом ТНВД должна устанавливаться сухой, без герметиков. Использование герметиков на соединениях высокого давления и в зонах циркуляции топлива крайне нежелательно, так как отслоившиеся частицы могут забить каналы или повредить прецизионные пары насоса. Если прокладка качественная и плоскости ровные, герметизация будет обеспечена за счет сжатия материала.
Затяжка болтов крепления крышки осуществляется динамометрическим ключом в несколько этапов, следуя диагональной схеме для равномерного прилегания плоскостей. Момент затяжки должен соответствовать техническим требованиям для конкретного двигателя (обычно в диапазоне 20-30 Нм, точные данные следует уточнять в мануале). Перетяжка болтов может привести к деформации крышки и выдавливанию прокладки.
После установки крышки и подключения трубок необходимо удалить воздух из топливной системы. На двигателях Евро-3 для этого часто используется ручной подкачивающий насос (груша) или электрический насос подкачки. Прокачка продолжается, пока из возвратной магистрали не начнет поступать топливо без пузырьков воздуха. Затем двигатель запускается, и проверяется его работа на холостом ходу на наличие утечек.
Типичные ошибки при ремонте
В процессе восстановления топливного насоса высокого давления (ТНВД) даже опытные специалисты могут допускать ошибки, которые сводят на нет все усилия. Изучение практики обслуживания позволяет выделить наиболее распространенные из них, чтобы избежать повторения в будущем. Пренебрежение этими аспектами часто приводит к необходимости повторного ремонта в короткие сроки.
- Применение герметика вместо прокладки — использование герметиков в местах, где должна быть установлена сухая прокладка, может привести к попаданию химически активных веществ в топливо, разбуханию остатков и загрязнению фильтров тонкой очистки. Это вызывает недостаток топлива для насоса.
- Неаккуратная очистка привалочной поверхности — оставшиеся частицы старой прокладки или нагар мешают новой прокладке плотно прилегать, что гарантирует появление течи сразу после повышения давления в системе и требует повторной разборки.
- Установка сальника без смазки — монтаж нового уплотнения без предварительной смазки маслом приводит к перегреву и разрушению рабочей кромки при первом запуске, что может вызвать утечку через несколько дней эксплуатации.
- Игнорирование состояния шлицев вала — установка новой крышки на вал с изношенными шлицами приводит к люфту, неравномерному износу новых втулок и возможному провороту вала, что нарушает угол опережения впрыска.
Также часто возникает ошибка, связанная с неправильной установкой шестерни привода. Если шестерня имеет смещаемый фланец или шпонку, необходимо строго следовать меткам, нанесенным при разборке. Смещение фаз газораспределения или впрыска даже на один зуб может привести к жесткой работе двигателя, повышенному дымлению и перегреву.
Финальная проверка и настройка системы
Завершение работ включает тщательную проверку собранного узла. После запуска двигателя важно дать ему прогреться до рабочей температуры. В этот период происходит тепловое расширение компонентов, и могут проявиться незначительные дефекты сборки, которые не были заметны на холодном двигателе. Визуальный осмотр области крышки привода следует проводить как при работающем двигателе, так и после его остановки.
Необходимо внимательно слушать работу двигателя. Появление посторонних звуков, стуков или изменений в работе на холостом ходу может свидетельствовать о проблемах со смазкой привода или неправильном угле опережения впрыска. Для двигателей стандарта Евро-3 с электронным управлением рекомендуется выполнить компьютерную диагностику, чтобы удостовериться в отсутствии ошибок, связанных с давлением в рампе и корректностью функционирования датчиков.
Если в процессе проверки обнаруживается повторная течь, не следует пытаться «подтянуть» болты на горячем двигателе. Важно дать узлу остыть и провести повторную дефектовку. Возможно, прокладка была установлена с перекосом или поверхность крышки имеет микронеровности, которые не были замечены при первоначальном осмотре. Терпение и внимательность на этом этапе являются залогом надежной работы двигателя в будущем.
Регулярное обслуживание топливной системы, включая замену фильтров и использование качественного топлива, значительно увеличивает срок службы не только самого ТНВД, но и его приводного механизма. Своевременное устранение мелких утечек помогает предотвратить более серьезные аварийные ситуации на дороге.
Необходимые инструменты и материалы для ремонта
Для успешного ремонта и обслуживания крышки привода топливного насоса высокого давления (ТНВД) на автомобилях Камаз Евро 3 необходимо подготовить определённый набор инструментов и материалов. Это обеспечит не только эффективность работы, но и безопасность при проведении ремонтных операций.
1. Инструменты:
- Набор ключей: Включает как рожковые, так и торцевые ключи различных размеров. Особенно важны ключи на 10, 12 и 14 мм, так как они чаще всего используются для крепления крышки.
- Отвертки: Плоские и крестовые отвертки различной длины понадобятся для снятия и установки различных крепежных элементов.
- Торцевые головки: Набор головок с трещоткой поможет быстро и удобно открутить болты и гайки, особенно в труднодоступных местах.
- Плоскогубцы: Используются для захвата и удержания мелких деталей, а также для работы с проводами.
- Магнитный захват: Полезен для извлечения мелких металлических деталей, которые могут упасть в труднодоступные места.
- Динамометрический ключ: Обеспечивает точное затягивание болтов до необходимого момента, что особенно важно для предотвращения повреждений.
- Ключ для фильтров: Если в процессе ремонта потребуется замена фильтров, этот инструмент значительно упростит задачу.
2. Материалы:
- Уплотнительные прокладки: При разборке крышки привода ТНВД необходимо заменить старые прокладки на новые, чтобы избежать утечек топлива.
- Смазочные материалы: Специальные масла и смазки, рекомендованные производителем, помогут обеспечить надёжную работу всех механизмов после сборки.
- Очистители: Для подготовки поверхностей перед установкой новых прокладок потребуется очиститель, который удалит старые остатки герметика и загрязнения.
- Герметик: В некоторых случаях может потребоваться использование герметика для обеспечения полной герметичности соединений.
- Запасные части: Важно иметь под рукой все необходимые запасные части, такие как болты, гайки, фильтры и другие элементы, которые могут потребоваться в процессе ремонта.
Подготовка всех перечисленных инструментов и материалов перед началом работы значительно упростит процесс ремонта и снизит риск возникновения непредвиденных ситуаций. Правильный выбор инструментов и материалов — залог успешного выполнения всех операций по ремонту крышки привода ТНВД на Камазе Евро 3.
Рекомендации по профилактическому обслуживанию
Профилактическое обслуживание крышки привода ТНВД (топливного насоса высокого давления) на автомобилях Камаз Евро 3 является важной частью общего ухода за двигателем. Правильное и регулярное обслуживание позволяет предотвратить серьезные поломки и продлить срок службы как самой крышки, так и всего топливного насоса. Ниже представлены ключевые рекомендации по профилактическому обслуживанию.
1. Регулярная проверка состояния крышки привода. Необходимо периодически осматривать крышку на наличие трещин, повреждений или коррозии. Особое внимание следует уделить уплотнительным кольцам и прокладкам, так как их износ может привести к утечкам топлива и снижению эффективности работы насоса.
2. Очистка крышки и прилегающих деталей. На крышке привода может скапливаться грязь и топливные отложения, что может негативно сказаться на работе ТНВД. Рекомендуется использовать специальные чистящие средства, которые не повредят поверхность, и мягкие щетки для удаления загрязнений. Очистку следует проводить с осторожностью, чтобы не повредить уплотнительные элементы.
3. Проверка крепления крышки. Необходимо регулярно проверять затяжку болтов, крепящих крышку привода к корпусу ТНВД. Ослабление креплений может привести к вибрациям и, как следствие, к повреждению уплотнений. Рекомендуется использовать динамометрический ключ для обеспечения правильного момента затяжки.
4. Замена уплотнительных элементов. Уплотнительные кольца и прокладки имеют ограниченный срок службы и подлежат замене при каждом обслуживании. Рекомендуется использовать оригинальные запчасти или качественные аналоги, чтобы избежать проблем с герметичностью.
5. Проверка уровня и состояния топлива. Качество топлива напрямую влияет на работу ТНВД и его компонентов. Регулярно проверяйте уровень топлива и его состояние. Загрязненное или некачественное топливо может привести к быстрому износу крышки и других деталей насоса.
6. Обращение к специалистам. Если вы заметили какие-либо аномалии в работе ТНВД или крышки привода, такие как шумы, вибрации или утечки, рекомендуется обратиться к квалифицированным специалистам для диагностики и ремонта. Профессиональный подход поможет избежать серьезных поломок и затрат на восстановление.
Следуя данным рекомендациям, вы сможете обеспечить надежную работу крышки привода ТНВД на вашем Камазе Евро 3, что в свою очередь положительно скажется на общей производительности и долговечности двигателя.
Часто задаваемые вопросы и ответы
Каковы основные признаки неисправности крышки привода ТНВД?
Основные признаки неисправности крышки привода ТНВД могут включать в себя утечки топлива, шумы в работе двигателя, а также нестабильную работу системы впрыска. Утечки топлива могут быть вызваны износом уплотнительных колец или повреждением самой крышки. Шумы могут свидетельствовать о неправильной установке или износе подшипников, что также может привести к снижению производительности двигателя.
Как часто необходимо проводить обслуживание крышки привода ТНВД?
Рекомендуется проводить обслуживание крышки привода ТНВД каждые 30 000 - 50 000 километров пробега или в соответствии с рекомендациями производителя. Важно проверять состояние уплотнительных колец и саму крышку на наличие трещин и других повреждений. Регулярное обслуживание поможет избежать серьезных поломок и продлить срок службы системы впрыска.
Какие инструменты и материалы понадобятся для ремонта крышки привода ТНВД?
Для ремонта крышки привода ТНВД вам понадобятся следующие инструменты и материалы:
- Набор ключей и отверток
- Динамометрический ключ для правильной затяжки крепежных элементов
- Очиститель для удаления загрязнений и остатков старого герметика
- Новый комплект уплотнительных колец
- Герметик для обеспечения герметичности соединений
Как правильно установить крышку привода ТНВД?
Установка крышки привода ТНВД требует внимательности и аккуратности. Перед установкой необходимо тщательно очистить поверхности от загрязнений и остатков старого герметика. Установите новые уплотнительные кольца на место, затем аккуратно разместите крышку на корпусе ТНВД. Используйте динамометрический ключ для затяжки крепежных элементов в соответствии с рекомендациями производителя, чтобы избежать повреждения крышки или корпуса.
Что делать в случае обнаружения утечек после ремонта?
Если после ремонта вы обнаружили утечки, необходимо немедленно остановить работу двигателя и проверить все соединения на наличие повреждений или неправильной установки. Убедитесь, что все уплотнительные кольца установлены правильно и не повреждены. Если утечка продолжается, возможно, потребуется повторная установка крышки с использованием нового герметика и уплотнительных колец.
