Как устроен и ремонтируется ТНВД 337 42

Опубликовано: 02.10.2026

В данной статье мы подробно рассмотрим процесс ремонта и регулировки топливного насоса высокого давления (ТНВД) КамАЗ 337-42, который играет ключевую роль в обеспечении эффективной работы двигателя. Вы узнаете о конструкции насоса, а также получите пошаговые инструкции по настройке плунжерных пар, устранению утечек топлива и регулировке подачи секций. Эта информация будет полезна как профессиональным механикам, так и владельцам автомобилей, стремящимся самостоятельно поддерживать и восстанавливать работоспособность своего транспортного средства.

Конструктивные особенности и принцип действия ТНВД 337-42

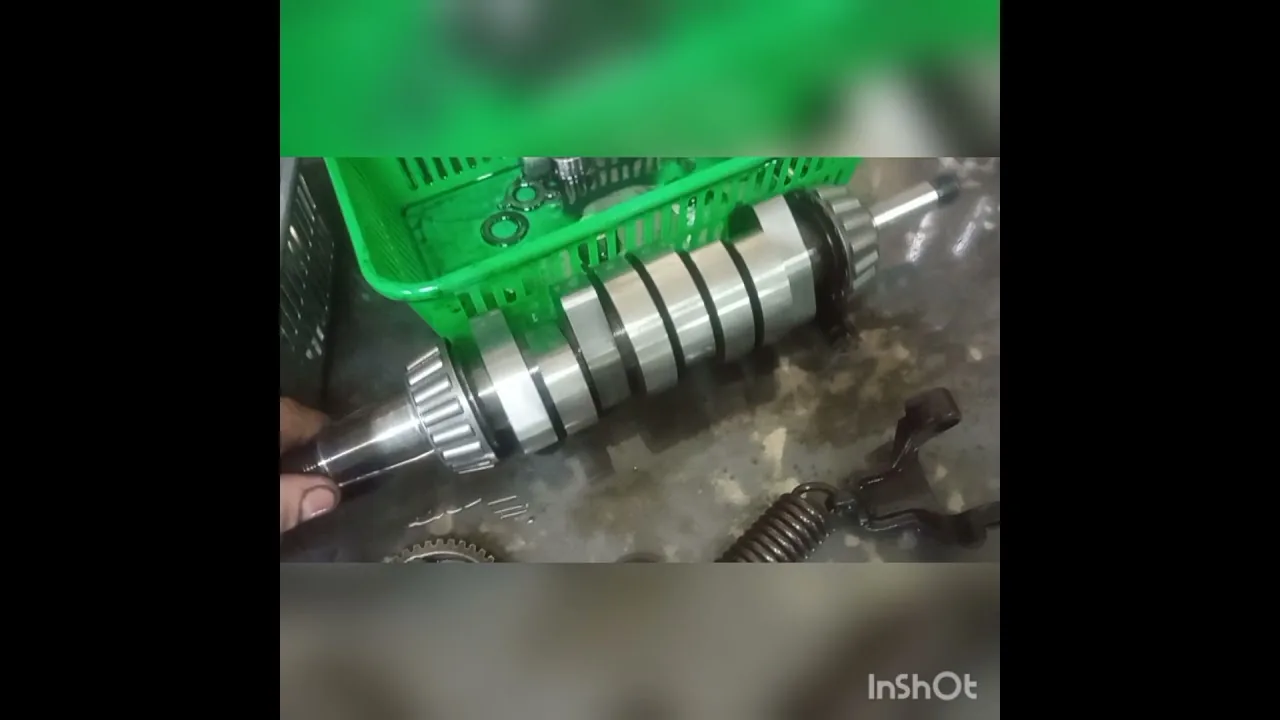

Топливный насос высокого давления модели 337-42 — это многосекционный агрегат плунжерного типа, предназначенный для подачи топлива в камеры сгорания двигателя под высоким давлением. Его основа — чугунный корпус, внутри которого расположены четыре плунжерные пары, соответствующие количеству цилиндров двигателя. Каждая секция работает автономно, но синхронизирована через общий кулачковый вал, который приводится в движение от коленчатого вала двигателя с помощью шестерен газораспределительного механизма.

Ключевым компонентом, обеспечивающим стабильную работу, является всережимный регулятор частоты вращения вала. Этот механизм поддерживает заданные обороты на холостом ходу и предотвращает превышение максимально допустимой частоты вращения. В конструкции 337-42 используется пневматический корректор по наддуву, который автоматически регулирует подачу топлива в зависимости от давления во впускном коллекторе, что особенно важно для двигателей с турбонаддувом.

Система смазки и герметичность

Смазка трущихся элементов насоса осуществляется моторным маслом, поступающим из системы смазки двигателя. Это решение помогает отводить тепло и снижать трение между металлическими компонентами. Однако такая схема требует высокой герметичности уплотнений. При износе сальников или прокладок может произойти попадание дизельного топлива в картер двигателя, что приводит к разжижению масла и снижению его смазывающих свойств. Визуальный контроль уровня масла в двигателе при работающем ТНВД является обязательным этапом.

Внутренние каналы насоса изготовлены с высокой точностью, и любые отклонения в геометрии корпуса недопустимы. Герметичность секций высокого давления обеспечивается плотной посадкой плунжера в гильзе. Зазор между этими элементами измеряется в микронах, что делает их ремонт в кустарных условиях невозможным — требуется только замена. Давление начала впрыска регулируется пружиной форсунки и настройкой иглы распылителя, но первичное создание давления происходит именно в полости плунжерной пары.

Для понимания процессов, происходящих внутри насоса, важно учитывать цикличность его работы. Впуск топлива осуществляется при опускании плунжера, когда перекрывается впускное окно. Затем следует ход сжатия, и в момент, когда давление превышает усилие пружины нагнетательного клапана, происходит впрыск. Остатки топлива сбрасываются через перепускной клапан обратно в топливный бак или магистраль низкого давления, что обеспечивает циркуляцию и охлаждение.

Параметр	Значение / Характеристика
Тип насоса	Многосекционный, плунжерный, золотниковое регулирование
Количество секций	4
Диаметр плунжера	9 мм (стандарт для серии 337)
Направление вращения	Правое (по часовой стрелке)

Интересные факты

Вот несколько интересных фактов о ремонте и регулировке топливных насосов высокого давления (ТНВД) на КамАЗ 337-42:

Технология регулировки: Регулировка ТНВД на КамАЗ 337-42 требует точного подхода, так как неправильные настройки могут привести к снижению мощности двигателя и увеличению расхода топлива. Использование специализированного оборудования для диагностики и регулировки позволяет добиться оптимальных параметров работы насоса.
Влияние качества топлива: Качество топлива, используемого в КамАЗ 337-42, напрямую влияет на срок службы ТНВД. Некачественное топливо может привести к засорению фильтров и износу деталей насоса, что в свою очередь требует более частого ремонта и регулировки.
Сложность конструкции: ТНВД на КамАЗ 337-42 имеет сложную конструкцию, включающую множество деталей, таких как плунжеры, распредвал и форсунки. Это делает процесс ремонта достаточно трудоемким и требующим высокой квалификации специалистов, так как каждая деталь должна быть точно отрегулирована для обеспечения эффективной работы двигателя.

Диагностика неисправностей и подготовка к регулировке

Перед разборкой и демонтажем топливного насоса важно точно определить источник проблемы. Признаки неисправности ТНВД могут указывать на проблемы с форсунками или попадание воздуха в систему низкого давления. Первоначальная диагностика включает визуальный осмотр соединений на наличие утечек топлива и масла. Если вокруг плунжерных втулок наблюдается маслянистая эмульсия, это может свидетельствовать о нарушении герметичности сальников.

Если двигатель выделяет черный дым под нагрузкой, это может быть признаком позднего впрыска или износа плунжерных пар, которые не обеспечивают необходимое давление распыла. Если двигатель теряет мощность и глохнет при резком отпускании акселератора, стоит обратить внимание на регулятор оборотов. Проверка начинается с анализа состояния топливоподкачивающего насоса низкого давления, который должен обеспечивать стабильный поток без пульсаций.

Симптомы износа плунжерных пар

Основным признаком износа топливной пары является затрудненный запуск двигателя, особенно после длительного простоя, когда топливо может стекать из магистралей. Изношенные пары не могут создать необходимое давление для открытия иглы распылителя при прокрутке стартером. Это также проявляется в неровной работе двигателя на холостом ходу, так как подача топлива в цилиндры становится неравномерной.

При работе под нагрузкой износ проявляется в потере мощности. Двигатель может набирать обороты, но разгон происходит медленно. В более серьезных случаях возможен стук в двигателе, вызванный слишком ранним или поздним впрыском, а также гидравлическим ударом из-за неправильной работы нагнетательного клапана. Важно отличать эти симптомы от проблем с газораспределительным механизмом.

Проверка регулятора и корректора

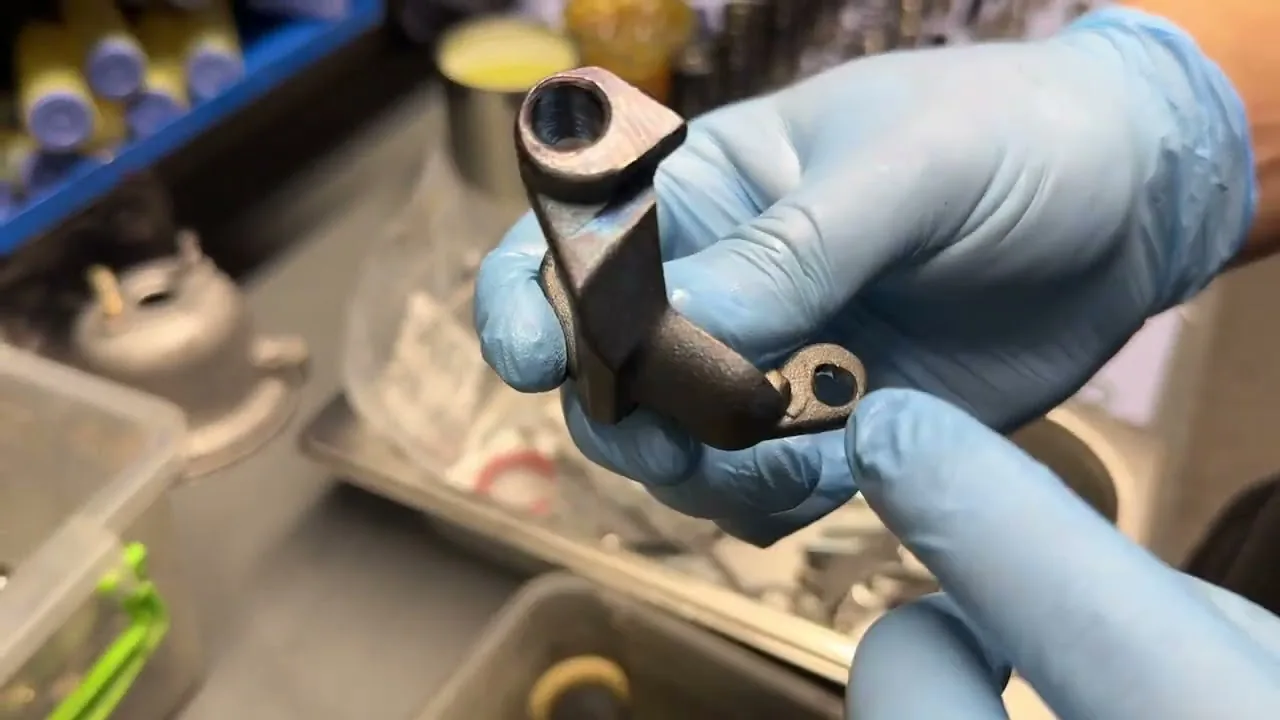

Регулятор частоты вращения — это сложный механический элемент, подверженный загрязнениям и механическим повреждениям от нагрузок. Если двигатель начинает «барахлить» (превышает максимальные обороты) или не может удерживать холостой ход, причиной могут быть заедание рычагов регулятора или ослабление пружин. Пневматический корректор необходимо проверять на герметичность мембраны: при подаче воздуха в штуцер корректора не должно быть утечек, а шток должен двигаться плавно.

Для точной диагностики параметров впрыска и производительности секций требуется специализированный стенд. В гаражных условиях можно лишь приблизительно оценить равномерность подачи по струе, вырывающейся из штуцеров, но это дает лишь общее представление. Проверка на стенде позволяет построить скоростные характеристики и точно настроить начало впрыска по углу поворота кулачкового вала.

Важно помнить, что перед снятием насоса необходимо тщательно очистить все внешние поверхности от грязи и масла. Попадание абразивных частиц внутрь насоса при демонтаже трубок высокого давления недопустимо. Все открытые отверстия следует немедленно закрывать заглушками или чистой ветошью.

Технология регулировки угла опережения впрыска и цикловой подачи

Регулировка топливного насоса высокого давления требует высокой точности и строгого соблюдения последовательности действий. Ключевым параметром, влияющим на работу двигателя, является угол опережения впрыска топлива. Для двигателя КамАЗ 740 этот угол составляет 30 градусов поворота коленчатого вала до верхней мертвой точки (ВМТ) первого цилиндра при полной нагрузке. Неправильная настройка угла может привести к неравномерной работе двигателя (ранний впрыск) или к перегреву и образованию дыма (поздний впрыск).

Настройка осуществляется путем поворота корпуса насоса относительно фланца привода или изменения толщины регулировочных шайб под фланцем, в зависимости от типа привода. Перед началом регулировки необходимо установить первый цилиндр двигателя в положение начала такта сжатия (ВМТ). Для этого используется индикатор часового типа, который устанавливается в отверстие форсунки первого цилиндра.

Настройка начала впрыска по первой секции

Процесс установки начала впрыска включает снятие боковой крышки топливного насоса высокого давления (ТНВД) и использование специального инструмента — моментоскопа. Плунжер первой секции необходимо установить в положение, соответствующее началу подачи топлива. Поворачивая корпус насоса, нужно добиться совпадения меток на корпусе и фланце. Точность этой установки критически важна, так как она влияет на синхронность работы всех цилиндров двигателя.

При использовании метода пролива момент начала движения топлива по стеклянной трубке, подключенной к штуцеру первой секции, фиксируется с помощью шкалы угломера. Допустимые отклонения в этом процессе минимальны и не должны превышать 0,5 градуса поворота вала насоса. Если требуется регулировка, замена толщины регулировочных шайб под толкателями позволяет смещать начало впрыска в нужном направлении.

Регулировка равномерности подачи и оборотов холостого хода

Равномерное распределение топлива по секциям регулируется поворотом плунжеров относительно зубчатых венцов. На стенде измеряется объем топлива, подаваемого каждой секцией за определенное количество циклов. Допустимый разброс подачи не должен превышать 3-4% для новых пар и 10-12% для изношенных. Для стабильной работы рекомендуется стремиться к минимальным значениям.

Регулировка минимальных оборотов холостого хода осуществляется с помощью винта, который ограничивает перемещение рейки насоса в сторону уменьшения подачи. Максимальные обороты контролируются винтом скоростного регулятора. Важно правильно настроить плавный переход от холостого хода к рабочим оборотам, чтобы избежать «провалов» при резком нажатии на педаль акселератора.

Порядок регулировки подачи:


Установите насос на стенд и подключите магистрали.

Установите частоту вращения кулачкового вала на 1050 об/мин.

Измерьте подачу каждой секции за 1000 циклов.

Если отклонение превышает 4%, ослабьте хомут зубчатого венца.

Поверните втулку плунжера на необходимый угол.

Затяните хомут и повторите измерение.

При настройке необходимо следить за температурой топлива, так как вязкость дизельного топлива влияет на эффективность работы насоса. Рекомендуемая температура для регулировки составляет 20±2 градуса Цельсия. Если используется топливо с другой вязкостью, потребуется внести поправочные коэффициенты в расчеты.

Типичные ошибки при обслуживании и методы их устранения

В процессе ремонта топливной аппаратуры часто возникают ошибки, которые могут свести на нет все усилия по восстановлению. Наиболее распространенные из них связаны с недостаточной чистотой или использованием неподходящих инструментов. Осознание этих ошибок поможет избежать дополнительных расходов и повторных поломок.

Одной из частых проблем является игнорирование состояния топливопроводов высокого давления. Установка старых трубок на новый или восстановленный насос недопустима, так как внутренний диаметр трубок может измениться из-за гидравлических ударов, что нарушает фазы впрыска. Кроме того, в изгибах старых трубок могут оставаться продукты износа, которые быстро выведут из строя новые плунжерные пары.

Использование герметиков на резьбовых соединениях высокого давления — применение любых уплотнителей на штуцерах трубок высокого давления строго запрещено, так как они могут попасть в распылитель и вызвать его закоксовку. Соединения должны герметизироваться исключительно за счет точности обработки конусов.
Регулировка «на слух» без стенда — попытка настроить равномерность подачи путем подкручивания винтов на работающем двигателе часто приводит к дисбалансу работы цилиндров. Без мерных цилиндров невозможно точно оценить количество подаваемого топлива, что может привести к перегрузке одних цилиндров и недогрузке других.
Неправильная сборка регулятора — при сборке регулятора частоты вращения часто путают положение грузов или неправильно устанавливают пружины. Это может привести к некорректной работе системы стабилизации оборотов, рывкам или невозможности запустить двигатель.
Игнорирование замены уплотнений — повторное использование резинок и прокладок после разборки насоса недопустимо. Резина теряет свою эластичность после сжатия и воздействия агрессивной среды, что гарантированно приведет к утечкам топлива или подсосу воздуха в ближайшее время.

Также следует отметить ошибку, связанную с неправильным подбором прокладок под фланец насоса. Изменение толщины прокладки влияет на положение плунжера относительно впускных и перепускных окон, что напрямую меняет момент начала и конца подачи. Использование прокладок «на глаз» или картонных заменителей недопустимо — только штатные металлические или паронитовые прокладки расчетной толщины.

⚠️ Внимание: При установке трубок высокого давления избегайте их перекручивания. Напряжение в металле трубки может привести к ее разрыву под воздействием высокого давления и вибрации.

⚠️ Внимание: После любого вмешательства в топливную систему обязательно удалите воздух из магистралей. Наличие воздуха вызывает нестабильную работу и может привести к заклиниванию плунжеров из-за недостатка смазки.

Особенности эксплуатации и ресурс топливной аппаратуры

Долговечность ТНВД 337-42 зависит от качества топлива и регулярного технического обслуживания. Даже самый надежный насос может выйти из строя после нескольких тысяч километров пробега, если в топливе есть вода или механические загрязнения. Регулярная замена топливных фильтров — наиболее эффективный способ продлить срок службы плунжерных пар.

При эксплуатации в холодном климате важно учитывать сезонность дизельного топлива. Запарафинивание фильтров и магистралей может создать вакуум, что приведет к подсосу воздуха через микротрещины в шлангах низкого давления. Это вызывает завоздушивание системы и может привести к остановке двигателя. Применение антигелей и подогревателей для топливных баков помогает избежать подобных проблем.

Режим эксплуатации	Рекомендуемый интервал замены фильтров
Стандартный (качественное ДТ)	Каждые 20-30 тыс. км
Тяжелый (пыль, низкое качество ДТ)	Каждые 5-10 тыс. км

Ресурс плунжерных пар на современном дизельном топливе может достигать 200-300 тысяч километров, однако на отечественном топливе этот показатель часто снижается до 80-100 тысяч. Признаки износа включают увеличение времени запуска и появление дыма на переходных режимах. Регулярная проверка форсунок и ТНВД на стенде каждые 100 тысяч километров позволяет выявить ухудшение параметров до серьезной поломки.

В заключение, топливный насос высокого давления 337-42 является надежным компонентом, способным служить долго при правильном обслуживании. Ключевыми аспектами успешной эксплуатации являются соблюдение чистоты во время работ, использование оригинальных запасных частей и точная настройка на калиброванном оборудовании. Игнорирование правил эксплуатации или попытки сэкономить на качестве топлива неизменно приводят к дорогостоящему ремонту всей топливной системы двигателя.

Инструменты и оборудование для ремонта ТНВД

Для успешного ремонта и регулировки топливного насоса высокого давления (ТНВД) КамАЗ 337-42 необходимо использовать специализированные инструменты и оборудование. Правильный выбор инструментов не только ускоряет процесс работы, но и обеспечивает высокое качество выполняемых операций. Рассмотрим основные инструменты и оборудование, которые понадобятся в процессе ремонта.

1. Основные инструменты

Набор ключей: Для разборки и сборки ТНВД потребуется набор гаечных и рожковых ключей различных размеров. Особенно полезны будут ключи с трещоткой для быстрого доступа к труднодоступным местам.
Отвертки: Набор плоских и крестовых отверток поможет в работе с винтами и креплениями. Обратите внимание на качество отверток, так как они должны быть прочными и не повреждать шлицы.
Плоскогубцы и кусачки: Эти инструменты пригодятся для работы с проводами и мелкими деталями, а также для снятия и установки пружин.

2. Специальные инструменты

Тестеры давления: Для проверки давления в системе ТНВД необходимы специальные тестеры, которые позволяют точно измерить рабочее давление и выявить возможные неисправности.
Калибровочные устройства: Для регулировки и настройки ТНВД используются калибровочные устройства, которые позволяют точно установить параметры работы насоса.
Съемники: Съемники различных типов помогут аккуратно демонтировать детали, такие как шестерни и валы, без повреждения их поверхности.

3. Оборудование

Стенд для проверки ТНВД: Это специализированное оборудование, которое позволяет проводить тестирование и регулировку ТНВД в условиях, приближенных к реальным. На стенде можно проверить работу насоса под нагрузкой и выявить его характеристики.
Компрессор: Для работы с некоторыми инструментами, такими как пневматические ключи, потребуется компрессор, который обеспечит необходимое давление воздуха.
Система для очистки деталей: Очистка деталей ТНВД перед сборкой крайне важна. Для этого можно использовать ультразвуковые очистители или специальные растворы для удаления загрязнений.

4. Дополнительные материалы

Уплотнительные материалы: При разборке и сборке ТНВД необходимо использовать новые уплотнители и прокладки, чтобы избежать утечек топлива.
Масла и смазки: Для смазки движущихся частей насоса и предотвращения износа следует использовать качественные масла и смазочные материалы, рекомендованные производителем.

Использование правильных инструментов и оборудования значительно упростит процесс ремонта и регулировки ТНВД КамАЗ 337-42, а также повысит надежность и долговечность отремонтированного насоса. Перед началом работы обязательно ознакомьтесь с инструкцией и рекомендациями производителя, чтобы избежать ошибок и повреждений.

Специальные инструменты для регулировки

Для успешной регулировки и ремонта топливного насоса высокого давления (ТНВД) КамАЗ 337-42 необходимо использовать специализированные инструменты, которые обеспечивают точность и надежность выполняемых операций. В данном разделе мы рассмотрим основные инструменты, которые понадобятся для работы с ТНВД, а также их назначение и особенности применения.

1. Стенд для регулировки ТНВД

Стенд для регулировки ТНВД является основным инструментом, который позволяет проводить тестирование и настройку насоса. Он обеспечивает возможность имитировать рабочие условия, что позволяет точно измерять параметры работы насоса, такие как давление и производительность. На стенде можно проверить работу насоса на различных режимах, что позволяет выявить возможные неисправности и провести необходимые регулировки.

2. Манометры

Манометры используются для измерения давления в системе. Для работы с ТНВД КамАЗ 337-42 потребуется как минимум два манометра: один для измерения давления на входе, другой — на выходе насоса. Это позволит контролировать давление топлива и убедиться в правильной работе насоса. Важно, чтобы манометры имели достаточную точность и диапазон измерений, соответствующий рабочим параметрам ТНВД.

3. Динамометрический ключ

Динамометрический ключ необходим для затяжки крепежных элементов с заданным моментом. При ремонте и регулировке ТНВД важно соблюдать рекомендованные производителем параметры затяжки, чтобы избежать повреждений и обеспечить надежную работу насоса. Использование динамометрического ключа позволяет избежать ошибок и гарантирует правильную сборку.

4. Набор ключей и отверток

Для разборки и сборки ТНВД потребуется стандартный набор ключей и отверток. Важно использовать инструменты, которые соответствуют размерам крепежных элементов, чтобы избежать повреждений. Рекомендуется иметь в наличии как плоские, так и крестовые отвертки, а также ключи различных размеров для работы с гайками и болтами.

5. Специальные приспособления для установки и снятия ТНВД

Для удобства работы с ТНВД могут потребоваться специальные приспособления, такие как захваты и подъемники. Эти инструменты помогут безопасно и эффективно установить или снять насос, особенно если он находится в труднодоступном месте. Использование специальных приспособлений снижает риск повреждения насоса и других компонентов двигателя.

6. Уровень и штангенциркуль

Для точной регулировки и установки ТНВД необходимо контролировать его положение относительно других компонентов двигателя. Уровень поможет проверить горизонтальность установки, а штангенциркуль позволит точно измерить расстояния и зазоры, что особенно важно для обеспечения правильной работы системы впрыска.

Использование перечисленных инструментов значительно упростит процесс ремонта и регулировки ТНВД КамАЗ 337-42, а также повысит качество выполняемых работ. Правильный выбор и использование инструментов — залог успешного выполнения всех операций и долговечности работы топливной системы.

Проверка и замена уплотнительных элементов

Уплотнительные элементы ТНВД (топливного насоса высокого давления) играют ключевую роль в обеспечении герметичности системы и предотвращении утечек топлива. В процессе эксплуатации автомобиля КамАЗ 337-42, со временем, эти элементы могут изнашиваться, что приводит к снижению эффективности работы насоса и возможным повреждениям других компонентов системы. Поэтому регулярная проверка и замена уплотнительных элементов являются важными этапами обслуживания ТНВД.

Для начала, необходимо определить, какие уплотнительные элементы подлежат проверке. В ТНВД КамАЗ 337-42 обычно используются следующие уплотнители:

Уплотнительные кольца (O-образные кольца)
Прокладки
Сальники

Перед началом проверки убедитесь, что у вас есть все необходимые инструменты и материалы, такие как:

Набор ключей и отверток
Специальные инструменты для снятия уплотнителей
Новые уплотнительные элементы
Чистящие средства
Смазочные материалы

Первым шагом в процессе проверки является визуальный осмотр уплотнительных элементов. Обратите внимание на наличие трещин, износа или деформации. Если вы заметили какие-либо повреждения, это может быть признаком необходимости замены.

После визуального осмотра, рекомендуется провести тест на герметичность. Для этого можно использовать специальное оборудование или просто проверить наличие утечек топлива в местах соединения. Если вы обнаружите утечки, это также указывает на необходимость замены уплотнителей.

Если уплотнительные элементы требуют замены, следуйте следующим шагам:

Отключите топливную систему, чтобы избежать утечек и обеспечить безопасность работы.
Снимите ТНВД с двигателя, следуя инструкциям производителя.
Аккуратно удалите старые уплотнительные элементы с помощью специальных инструментов, чтобы не повредить поверхности.
Очистите места установки от остатков старых прокладок и загрязнений, используя чистящие средства.
Установите новые уплотнительные элементы, убедившись, что они правильно расположены и не перекручены.
Соберите ТНВД обратно и установите его на место.

После завершения установки, обязательно проведите тестирование системы на герметичность, чтобы убедиться, что все уплотнительные элементы установлены правильно и не допускают утечек. Регулярная проверка и замена уплотнительных элементов помогут продлить срок службы ТНВД и обеспечить надежную работу двигателя вашего КамАЗ 337-42.

Выбор качественных уплотнителей

При ремонте и регулировке топливного насоса высокого давления (ТНВД) для КамАЗ 337-42 особое внимание следует уделить выбору качественных уплотнителей. Уплотнители играют ключевую роль в обеспечении герметичности системы, предотвращая утечки топлива и поддерживая оптимальное давление в системе впрыска. Неправильный выбор или установка некачественных уплотнителей может привести к серьезным проблемам в работе двигателя, включая его перегрев, потерю мощности и увеличение расхода топлива.

Существует несколько типов уплотнителей, которые могут использоваться в ТНВД. Наиболее распространенные из них:

Резинотехнические изделия (РТИ): Эти уплотнители изготавливаются из различных видов резины, которые обладают хорошими эксплуатационными характеристиками. Важно выбирать уплотнители, устойчивые к воздействию топлива и высоких температур.
Кожаные уплотнители: Используются реже, но могут быть эффективными в определенных условиях. Кожа обладает хорошими уплотнительными свойствами, однако может терять свои качества при длительном воздействии топлива.
Паронитовые прокладки: Эти уплотнители изготавливаются из смеси резины и асбеста, что делает их устойчивыми к высоким температурам и давлению. Они часто используются в местах соединения различных элементов ТНВД.

При выборе уплотнителей необходимо учитывать следующие факторы:

Совместимость с топливом: Уплотнители должны быть устойчивыми к воздействию дизельного топлива, чтобы избежать их разрушения и утечек.
Температурный диапазон: Уплотнители должны выдерживать высокие температуры, которые могут возникать в процессе работы двигателя.
Размер и форма: Важно точно подбирать уплотнители по размеру и форме, чтобы обеспечить надежное соединение и избежать утечек.
Качество материалов: Рекомендуется использовать уплотнители от проверенных производителей, которые зарекомендовали себя на рынке. Некачественные материалы могут привести к быстрому износу и необходимости повторного ремонта.

Перед установкой новых уплотнителей необходимо тщательно очистить все поверхности, на которые они будут устанавливаться. Это поможет избежать попадания грязи и частиц, которые могут повредить уплотнители и привести к утечкам. Также стоит обратить внимание на правильную установку: уплотнители не должны быть перекошены или сжаты слишком сильно, так как это может привести к их повреждению.

В заключение, выбор качественных уплотнителей для ТНВД КамАЗ 337-42 — это важный этап, который требует внимательного подхода. Правильные уплотнители обеспечат надежную работу системы впрыска, что в свою очередь положительно скажется на производительности и долговечности двигателя.
