Как выполняется регулировка ТНВД КАМАЗ и какие нормы соблюдать

Опубликовано: 02.10.2026

В данной статье мы подробно рассмотрим процесс регулировки и настройки топливного насоса высокого давления (ТНВД) на автомобилях КАМАЗ, что является ключевым этапом в обеспечении эффективной работы дизельного двигателя. Правильная настройка ТНВД не только способствует оптимизации расхода топлива и повышению мощности двигателя, но и предотвращает возможные неисправности в топливной системе. Мы представим нормы цикловой подачи, а также последовательность работ, что поможет вам избежать распространенных ошибок и обеспечить надежную эксплуатацию вашего автомобиля.

Устройство и принцип работы топливной системы КАМАЗ

Работа дизельного двигателя КАМАЗ основана на точной дозировке топлива, которое подается в цилиндры под высоким давлением. Ключевым компонентом этой системы является топливный насос высокого давления (ТНВД). Он создает необходимое давление и распределяет топливо по форсункам в установленной последовательности. На грузовиках КАМАЗ чаще всего используются насосы серии 337-40 или их модификации, относящиеся к золотниковому типу с закрытой плунжерной втулкой.

Конструкция насоса включает всережимный регулятор частоты вращения, который автоматически регулирует подачу топлива в зависимости от нагрузки на двигатель. Это устройство предотвращает остановку мотора на низких оборотах и ограничивает максимальные обороты коленчатого вала, защищая двигатель от повреждений. Правильная работа регулятора напрямую влияет на динамику автомобиля и плавность его работы.

Ключевым элементом системы является муфта опережения впрыска, которая изменяет угол начала подачи топлива в зависимости от оборотов двигателя. При низких оборотах впрыск происходит позже, а при высоких — раньше, что обеспечивает оптимальное сгорание топливной смеси. Нарушение работы муфты может привести к резкой работе двигателя и затруднениям при запуске.

Основные узлы и их влияние на работу двигателя

При анализе внутреннего устройства важно обратить внимание на плунжерные пары, которые формируют давление. Износ этих компонентов может снизить давление впрыска, что ухудшает распыление топлива и вызывает образование дыма. В секции нагнетания находятся плунжер, втулка и нагнетательный клапан, который закрывает доступ к топливу после впрыска, предотвращая подтекание из форсунки.

Регулятор частоты вращения связан с рейкой топливного насоса, и его перемещение влияет на объем подаваемого топлива. Пружины регулятора подобраны для обеспечения определенного сопротивления центробежным грузам. Если пружины ослабевают или рычаги заедают, это может привести к неправильной работе двигателя в переходных режимах.

Параметр настройки	Нормы	Порядок работ
Давление на выходе	0,8 - 1,2 МПа	1. Подключить манометр к выходу ТНВД.
Угол опережения зажигания	15 - 20°	2. Установить угломер на ТНВД.
Регулировка подачи топлива	0,5 - 1,0 мм	3. Отрегулировать винт подачи.
Проверка герметичности	Без утечек	4. Провести тест на герметичность.
Настройка холостого хода	800 - 900 об/мин	5. Отрегулировать холостой ход.

Интересные факты

Вот несколько интересных фактов о регулировке и настройке топливного насоса высокого давления (ТНВД) на автомобилях КАМАЗ:

Точные параметры: Регулировка ТНВД требует высокой точности, так как неправильные настройки могут привести к снижению мощности двигателя, увеличению расхода топлива и повышенному выбросу вредных веществ. Для каждой модели КАМАЗ существуют свои нормы и параметры, которые необходимо учитывать при настройке.
Использование специализированного оборудования: Для настройки ТНВД на КАМАЗах часто используется специальное оборудование, такое как стенды для проверки и регулировки насосов. Это позволяет не только точно установить параметры, но и выявить возможные неисправности в работе насоса.
Влияние на экономию топлива: Правильная регулировка ТНВД может существенно повлиять на экономию топлива. Например, оптимальные параметры впрыска топлива позволяют достичь более полного сгорания, что снижает расход топлива и увеличивает эффективность работы двигателя. Это особенно важно для коммерческого транспорта, где экономия на топливе может значительно снизить эксплуатационные расходы.

Диагностика неисправностей и подготовка к регулировке

Перед началом настройки важно убедиться, что неисправность действительно связана с насосом, а не с другими системами. Симптомы, указывающие на проблемы с топливным насосом высокого давления (ТНВД), могут быть ошибочно приняты за сбои в системе подачи воздуха или газораспределительном механизме. Комплексная проверка поможет избежать ненужной разборки исправного устройства.

Первым шагом в диагностике является визуальный осмотр топливной системы на наличие утечек и повреждений трубок. Появление воздуха в системе низкого давления может имитировать признаки неисправного ТНВД, что приводит к сбоям в работе двигателя и снижению мощности. Прокачка системы и проверка герметичности — обязательные этапы перед любой регулировкой.

Следующим этапом является оценка работы двигателя по звуку и внешним признакам. Неравномерная работа цилиндров может быть выявлена путем последовательного ослабления гаек на топливопроводах высокого давления при работающем двигателе. Если при ослаблении гайки работа двигателя не изменяется, это указывает на то, что данный цилиндр не функционирует или работает нестабильно.

Также необходимо проверить состояние форсунок, так как неисправные форсунки могут исказить результаты диагностики насоса. Давление начала впрыска и качество распыла должны соответствовать установленным нормам. Если форсунки протекают или капают, регулировка ТНВД не даст положительного результата.

Проверка угла опережения впрыска

Одной из основных настроек является момент начала впрыска топлива. Для двигателей КАМАЗ 740 этот параметр строго определен и зависит от модели двигателя и типа топливного насоса. Проверка осуществляется по меткам на маховике или с помощью специального устройства, предназначенного для определения момента впрыска на первой секции насоса.

Для точной настройки угла необходимо совместить метку на маховике с риской на картере маховика, когда поршень первого цилиндра находится перед верхней мертвой точкой. Затем проверяется положение плунжера первой секции топливного насоса высокого давления (ТНВД). Если момент начала впрыска не соответствует установленному углу, необходимо произвести регулировку, поворачивая ТНВД или изменяя толщину регулировочных шайб.

Параметр	Нормативное значение	Допустимое отклонение
Угол опережения впрыска	30 ± 3° до ВМТ	± 1°
Давление начала впрыска	22,0 - 23,5 МПа	± 0,5 МПа

Важно помнить, что износ деталей привода ТНВД может привести к ошибкам в измерениях. Если в приводах или муфте опережения обнаруживаются люфты, первоочередной задачей является их устранение. Только после восстановления механической части можно переходить к более тонким настройкам системы топливоподачи.

Регулировка цикловой подачи и мощности

Цикловая подача — это объем топлива, который насос подает в цилиндр за один полный рабочий цикл. Этот параметр напрямую влияет на мощность двигателя и его топливную эффективность. Регулировка осуществляется на специализированном стенде, имитирующем различные режимы работы двигателя, однако базовые настройки можно проверить и в домашних условиях, соблюдая осторожность.

На корпусе топливного насоса высокого давления (ТНВД) расположены пломбированные винты, ограничивающие максимальную подачу топлива. Срыв пломб и самостоятельная регулировка этих винтов без контроля за дымностью и температурой выхлопных газов строго запрещены, так как это может привести к перегрузке двигателя. Увеличение подачи топлива выше нормы может вызвать перегрев и ускоренный износ цилиндро-поршневой группы (ЦПГ).

Процесс регулировки проходит в несколько этапов: сначала настраивается подача на номинальном режиме, затем на режиме максимального крутящего момента и на холостом ходу. Важно обеспечить равномерную подачу по всем секциям насоса. Разница в подаче между секциями не должна превышать допустимые пределы, иначе двигатель будет работать с вибрацией.

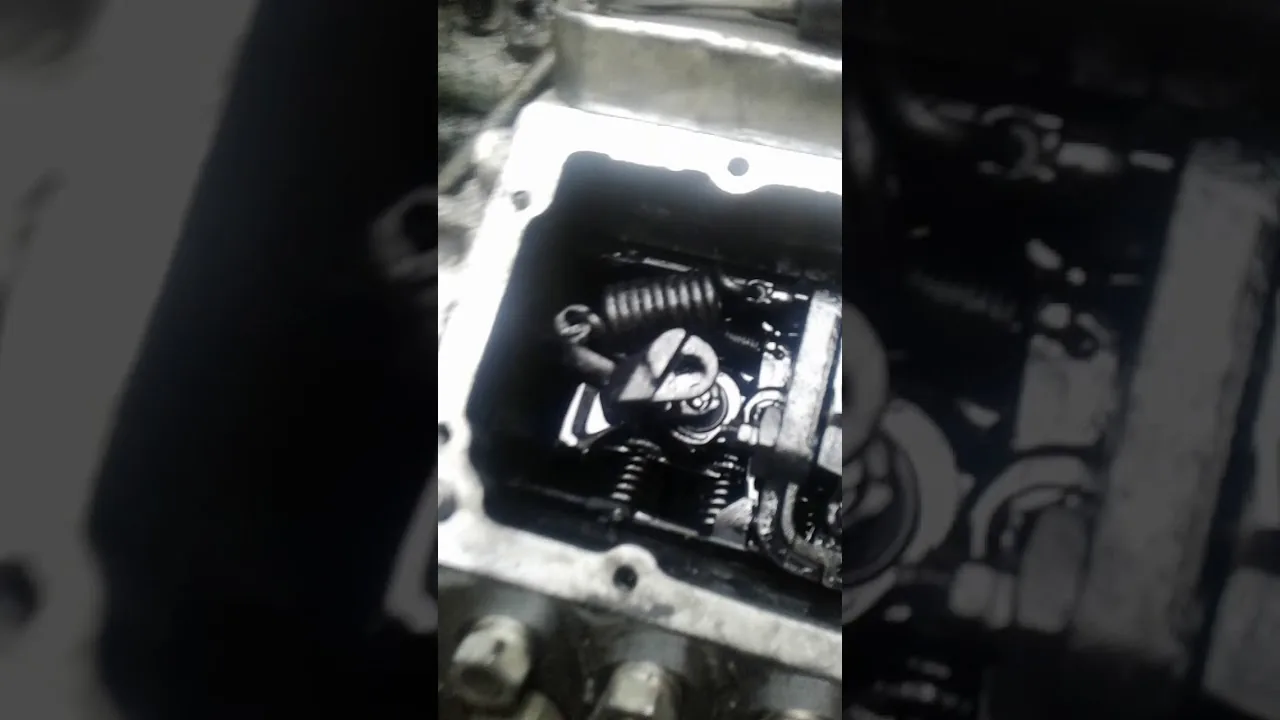

Настройка регулятора частоты вращения

Всережимный регулятор требует тщательной настройки пружин и рычагов. Главная цель — обеспечить стабильную работу на холостом ходу и плавный переход к максимальным оборотам. Регулировка осуществляется путем изменения натяжения пружины регулятора с помощью винта на задней крышке насоса.

Для настройки минимальной частоты вращения коленчатого вала необходимо предварительно прогреть двигатель до рабочей температуры. Винт, отвечающий за минимальные обороты, нужно выкрутить до тех пор, пока двигатель не начнет глохнуть, затем закрутить на 0,5-1 оборота для достижения стабильной работы. Излишнее закручивание может увеличить расход топлива на холостом ходу.

Максимальная частота вращения контролируется скоростным болтом регулятора. Когда достигается определенное количество оборотов, центробежная сила грузов преодолевает усилие пружины, и рейка перемещается в сторону уменьшения подачи топлива. Неправильная настройка этого параметра может привести к выходу двигателя из строя и серьезным последствиям.

Устранение типичных неисправностей и обслуживание

В процессе работы топливный насос высокого давления (ТНВД) испытывает значительные нагрузки и может сталкиваться с некачественным топливом, что приводит к поломкам. Ранняя диагностика и устранение неисправностей помогают увеличить срок службы этого дорогостоящего устройства. Основные проблемы часто связаны с загрязнением топливной системы или механическим износом движущихся компонентов.

Одной из распространенных неисправностей является заедание рейки топливного насоса, возникающее из-за попадания грязи или воды внутрь насоса. Это может проявляться в рывках работы двигателя или в невозможности достичь максимальных оборотов. Для решения проблемы необходимо демонтировать насос, промыть его внутренние части чистым дизельным топливом и заменить изношенные элементы.

Износ кулачкового вала и роликов толкателей также приводит к изменению высоты подъема плунжеров, что вызывает неравномерную подачу топлива. Восстановление правильной геометрии кулачков возможно только на заводе с использованием шлифовки и подбора ремонтных толкателей, что требует специализированного оборудования.

Типичные ошибки при регулировке и эксплуатации

Игнорирование настройки системы — попытка отрегулировать насос при наличии воздуха в трубопроводах может привести к неправильным показаниям и нестабильной работе двигателя. Воздух сжимается и нарушает давление.
Регулировка «на слух» без использования приборов — субъективная оценка работы двигателя не позволяет установить точные углы и цикловую подачу. Это может привести к перерасходу топлива и образованию дыма.
Применение загрязненного инструмента — попадание мелких частиц пыли или ворса внутрь прецизионных пар насоса во время разборки может вызвать мгновенный износ и заклинивание.
Нарушение порядка выполнения операций — изменение настроек регулятора до корректировки цикловой подачи может сбить все предыдущие настройки и сделать работу двигателя невозможной.

Обслуживание топливной системы также включает замену уплотнительных колец и прокладок. Со временем резина теряет эластичность и начинает пропускать топливо или подсасывать воздух. Рекомендуется иметь в запасе комплект ремкомплекта ТНВД для быстрого устранения течей.

⚠️ Важно: При сборке ТНВД строго запрещается использовать ветошь с ворсом. Протирать детали следует исключительно безворсовыми салфетками или чистой замшей, смоченной в дизельном топливе.

Сравнительный анализ методов регулировки и обслуживания

Существует два основных метода обслуживания топливных насосов высокого давления (ТНВД): регулировка на специализированном стенде и экспресс-настройка в полевых условиях. Каждый из этих подходов имеет свои плюсы и минусы, и выбор зависит от типа неисправности и доступного оборудования.

Стендовая регулировка позволяет воспроизвести все режимы работы двигателя, проверить равномерность подачи топлива по секциям и точно настроить регулятор. Это единственный способ гарантировать соответствие параметров заводским стандартам и паспортной мощности двигателя.

Полевая регулировка используется для устранения явных проблем, таких как нестабильные обороты на холостом ходу или завоздушивание системы. Этот метод позволяет быстро вернуть автомобиль в рабочее состояние, однако не обеспечивает идеальной точности. Он подходит как временное решение до обращения в специализированный сервис.

Критерий	Стендовая регулировка	Полевая настройка
Точность	Высокая (до 0,01 мм³)	Низкая (визуальная/на слух)
Оборудование	Топливный стенд, форсунки	Минимальный набор инструментов

Для владельцев автопарков важным аспектом является профилактика. Регулярная замена топливных фильтров, использование сепараторов для воды и качественного дизельного топлива снижает необходимость в частых регулировках. Экономия на фильтрах может привести к значительно более дорогому ремонту топливной аппаратуры.

⚠️ Важно: Использование присадок-дегидраторов (для удаления воды) допустимо только в экстренных ситуациях. Постоянное применение химических добавок может повредить резиновые уплотнения насоса.

В заключение, стоит подчеркнуть, что топливная система КАМАЗ представляет собой баланс между мощностью, экономичностью и экологичностью. Правильная настройка ТНВД обеспечивает этот баланс. Игнорирование регламентных работ может привести к дисбалансу, проявляющемуся в поломках и увеличенных эксплуатационных расходах.

Финальные рекомендации по эксплуатации топливной системы

Сохранение работоспособности топливного насоса высокого давления (ТНВД) на автомобилях КАМАЗ зависит от культуры эксплуатации и качества технического обслуживания. Даже при идеальной настройке насос может быстро выйти из строя, если в топливный бак попадает вода или абразивные частицы. Поэтому контроль за чистотой топлива остается важной задачей для каждого водителя.

При первых признаках неисправности — таких как потеря мощности, образование дыма или нестабильная работа на холостом ходу — не стоит откладывать диагностику. Раннее обнаружение проблемы позволяет ограничиться минимальным вмешательством, например, заменой фильтров или простой регулировкой, что поможет избежать дорогостоящего ремонта плунжерных пар.

Качественное обслуживание топливной системы требует теоретических знаний и практического опыта. Если самостоятельные попытки не приносят результата, разумно обратиться в специализированный сервис с современными диагностическими стендами. Это обеспечит точную настройку и гарантирует высокое качество выполненных работ.

Технические характеристики ТНВД КАМАЗ

Топливный насос высокого давления (ТНВД) является одним из ключевых компонентов дизельного двигателя, обеспечивая подачу топлива под высоким давлением в систему впрыска. Для автомобилей КАМАЗ используются различные модели ТНВД, каждая из которых имеет свои технические характеристики, определяющие ее эффективность и надежность.

Основные технические характеристики ТНВД КАМАЗ включают:

Тип насоса: В зависимости от модели, ТНВД может быть механическим или электронным. Механические насосы чаще встречаются на старых моделях, в то время как современные автомобили КАМАЗ оснащены электронными насосами, которые обеспечивают более точное управление подачей топлива.
Максимальное давление: Для большинства моделей ТНВД КАМАЗ максимальное давление может варьироваться от 0,8 до 1,5 МПа. Это давление необходимо для обеспечения эффективного расп atomления топлива в камере сгорания.
Производительность: Производительность насоса измеряется в литрах на час и зависит от оборотов двигателя. Для ТНВД КАМАЗ производительность может составлять от 50 до 200 л/ч в зависимости от модели и условий эксплуатации.
Число цилиндров: ТНВД КАМАЗ может быть рассчитан на 4, 6 или 8 цилиндров, что влияет на его конструкцию и параметры работы. Например, для двигателей с 6 цилиндрами требуется более мощный насос, чем для 4-цилиндровых.
Угол впрыска: Угол впрыска топлива также является важной характеристикой, которая влияет на эффективность сгорания. Для большинства моделей КАМАЗ угол впрыска составляет от 12 до 30 градусов относительно верхней мертвой точки.
Материалы изготовления: ТНВД изготавливаются из высококачественных материалов, устойчивых к коррозии и износу. Это обеспечивает долговечность и надежность работы насоса в различных условиях эксплуатации.

Знание этих характеристик позволяет правильно подбирать и настраивать ТНВД для конкретной модели КАМАЗ, что, в свою очередь, влияет на общую производительность и экономичность работы двигателя.

Сравнение с аналогичными системами

Топливные насосы высокого давления (ТНВД) являются ключевыми компонентами дизельных двигателей, обеспечивая подачу топлива под высоким давлением в камеру сгорания. Важно отметить, что ТНВД КАМАЗ имеет свои особенности, которые отличают его от аналогичных систем, используемых в других марках автомобилей и грузовиков.

Во-первых, ТНВД КАМАЗ, как правило, имеет механическую конструкцию, что делает его более простым в обслуживании и ремонте по сравнению с электронными системами, которые используются в современных автомобилях. Механические ТНВД менее подвержены сбоям, связанным с электроникой, однако требуют более тщательной настройки и регулировки для достижения оптимальной работы.

Во-вторых, в отличие от некоторых аналогичных систем, ТНВД КАМАЗ часто использует систему распределения топлива, которая обеспечивает равномерное распределение топлива по цилиндрам. Это позволяет улучшить эффективность сгорания и снизить выбросы вредных веществ. В то время как в некоторых других системах может использоваться более простая схема подачи, что может привести к неравномерному сгоранию и увеличению расхода топлива.

ТНВД КАМАЗ также отличается от аналогичных систем по способу регулировки давления. В большинстве случаев, для регулировки давления в ТНВД КАМАЗ используются механические элементы, такие как пружины и винты, что позволяет механикам легко производить необходимые настройки. В то время как в современных системах могут использоваться электронные датчики и управляющие блоки, что требует более сложного оборудования и знаний для диагностики и настройки.

Кроме того, стоит отметить, что ТНВД КАМАЗ имеет более широкий диапазон рабочих температур и давлений, что делает его более универсальным для различных условий эксплуатации. Это особенно важно для грузовых автомобилей, которые могут работать в различных климатических условиях и при различных нагрузках.

В заключение, ТНВД КАМАЗ, несмотря на свою механическую природу, обладает рядом преимуществ, которые делают его надежным и эффективным решением для дизельных двигателей. Понимание этих особенностей и их сравнение с аналогичными системами позволяет механикам и владельцам автомобилей более эффективно проводить диагностику, регулировку и настройку ТНВД, что в конечном итоге приводит к повышению производительности и долговечности двигателя.

Влияние качества топлива на работу ТНВД

Качество топлива играет ключевую роль в работе топливного насоса высокого давления (ТНВД) на автомобилях КАМАЗ. Неправильный выбор или использование некачественного топлива может привести к серьезным проблемам в системе впрыска, что, в свою очередь, негативно скажется на общей производительности двигателя.

Во-первых, низкокачественное топливо может содержать различные примеси, такие как вода, грязь и осадки, которые могут забивать фильтры и форсунки. Это приводит к снижению давления топлива и, как следствие, к ухудшению распыла и сгорания топлива в цилиндрах. В результате двигатель начинает работать неэффективно, увеличивается расход топлива и выбросы вредных веществ в атмосферу.

Во-вторых, использование топлива с низким октановым числом может вызвать детонацию, что также негативно сказывается на работе ТНВД. Детонация приводит к повышенным нагрузкам на насос и форсунки, что может привести к их преждевременному износу или поломке.

Кроме того, качество топлива влияет на смазывающие свойства, которые необходимы для нормальной работы ТНВД. Топливо должно содержать достаточное количество смазочных добавок, чтобы предотвратить износ деталей насоса. Если смазывающие свойства топлива недостаточны, это может привести к заклиниванию или повреждению компонентов ТНВД.

Важно также учитывать, что температура и условия хранения топлива могут влиять на его качество. Топливо, хранящееся в ненадлежащих условиях, может подвергаться окислению и образованию осадков, что также негативно скажется на работе системы впрыска.

Для обеспечения надежной работы ТНВД и всего двигателя в целом, рекомендуется использовать топливо, соответствующее стандартам, установленным производителем. Регулярная проверка качества топлива и соблюдение рекомендаций по его выбору помогут избежать многих проблем и продлить срок службы как ТНВД, так и двигателя в целом.
