Топливный насос высокого давления (ТНВД) является ключевым элементом системы питания дизельных двигателей КамАЗ, обеспечивая необходимое давление и подачу топлива для эффективной работы мотора. В данной статье мы подробно рассмотрим устройство ТНВД, его принцип работы, а также основные неисправности, с которыми могут столкнуться владельцы автомобилей КамАЗ, включая модели 337 и 740.30-241. Вы узнаете, как правильно диагностировать симптомы поломки и осуществить регулировку топливного насоса, что поможет продлить срок службы вашего автомобиля и избежать дорогостоящего ремонта.
Конструктивные особенности и принцип действия насоса
Ключевым элементом топливной системы двигателей КамАЗ-740 и их модификаций является плунжерный насос рядного типа. Эта конструкция разработана по блочно-модульному принципу, где каждая секция отвечает за один цилиндр двигателя. Такой подход обеспечивает высокое давление впрыска, необходимое для эффективного распыления топлива в камере сгорания. Герметичность и точность сопрягаемых элементов критически важны для мощности и экономичности работы двигателя.
Работа начинается с подачи топлива из бака с помощью подкачивающего насоса низкого давления. Затем топливо попадает в полости плунжерных пар, где сжимается. Вращение кулачкового вала активирует плунжеры, которые выталкивают топливо под высоким давлением через нагнетательный клапан к форсунке. Синхронизация этих действий осуществляется регулятором оборотов, который корректирует подачу топлива в зависимости от нагрузки на двигатель.

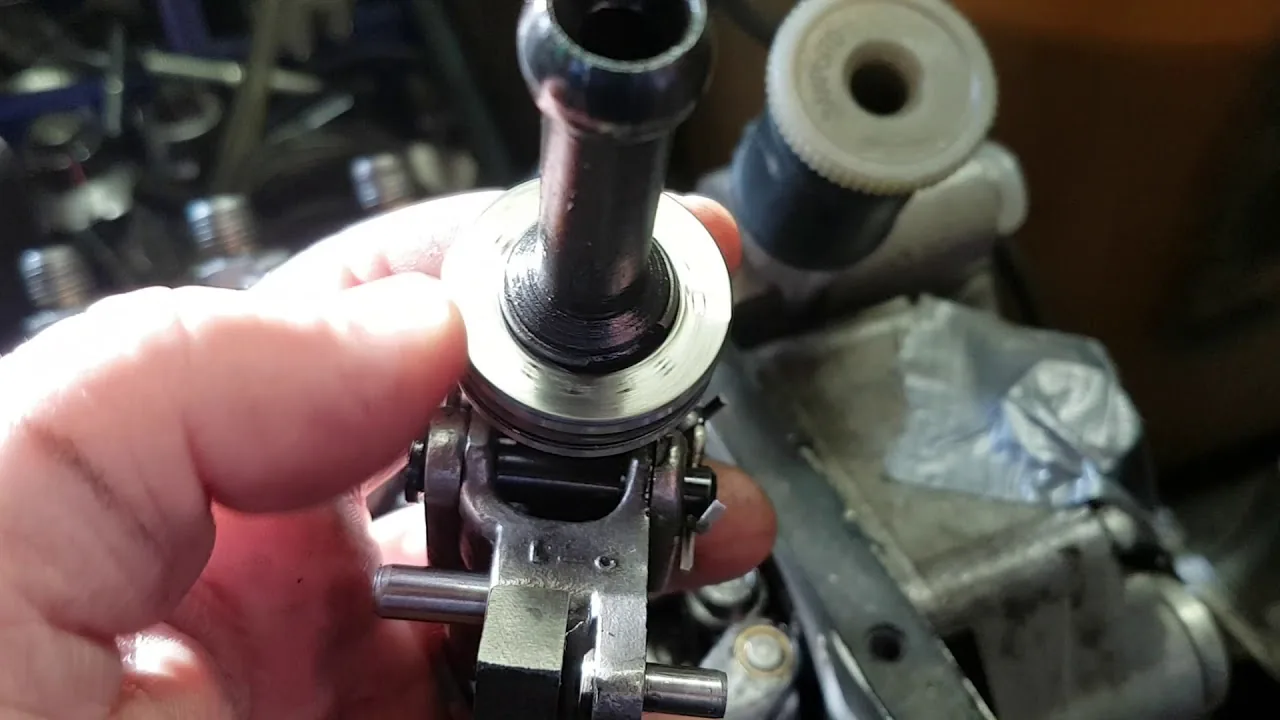

Устройство секции высокого давления
Основным компонентом, влияющим на эффективность работы, является плунжерная пара. Она состоит из втулки и плунжера, выполненных из высокопрочной стали с точными допусками. Зазор между этими элементами составляет всего несколько микрон, что позволяет достигать давления до 200 атмосфер и выше. Попадание абразивных частиц или воды может вызвать мгновенный износ и снижение давления.
Циклическая подача управляется поворотом плунжера. На его поверхности имеется винтовая канавка, которая взаимодействует с зубчатой рейкой. При движении рейки изменяется эффективный ход плунжера, что напрямую сказывается на объеме подаваемого топлива. В двигателях КамАЗ используются различные версии насосов, включая модели ЯЗДА 337 и 740.30-241.
Для смазки движущихся частей и отвода тепла применяется само дизельное топливо, которое проходит через внутренние каналы корпуса. Это создает особые требования к чистоте топлива и состоянию фильтров. Нарушение циркуляции топлива внутри насоса может привести к перегреву и заклиниванию плунжеров.
| Параметр | Описание | Возможные неисправности |
|---|---|---|
| Устройство | Топливный насос высокого давления (ТНВД) отвечает за подачу топлива в цилиндры двигателя. | Неправильная подача топлива |
| Регулировка | Регулировка давления и количества подаваемого топлива осуществляется с помощью специальных винтов. | Неправильное давление в системе |
| Неисправности | Основные неисправности: износ деталей, засорение фильтров, утечки топлива. | Увеличенный расход топлива, черный дым из выхлопной трубы |
Интересные факты
Вот несколько интересных фактов о ТНВД (топливном насосе высокого давления) на КамАЗах:
Принцип работы: ТНВД на КамАЗах работает по принципу создания высокого давления для впрыска топлива в цилиндры двигателя. Это достигается за счет механического или электронного управления, что позволяет оптимизировать процесс сгорания и повысить эффективность работы двигателя.
Неисправности и их диагностика: Одной из распространенных неисправностей ТНВД является износ плунжеров и насосных секций, что может привести к снижению давления и неравномерной подаче топлива. Для диагностики часто используются специальные стенды, которые позволяют проверить давление и производительность насоса, а также выявить утечки.
Регулировка и обслуживание: Регулировка ТНВД — это важный процесс, который включает в себя настройку угла опережения впрыска и давления. Неправильная регулировка может привести к увеличению расхода топлива и повышению выбросов вредных веществ. Регулярное обслуживание и проверка ТНВД помогают продлить срок службы двигателя и улучшить его характеристики.
Система автоматического регулирования
Стабильная работа двигателя невозможна без устройства, регулирующего частоту вращения коленчатого вала. Это центробежное устройство реагирует на изменения нагрузки и корректирует положение рейки топливного насоса. При резком отпускании акселератора регулятор предотвращает «разнос» двигателя, ограничивая подачу топлива. При увеличении нагрузки он добавляет необходимое количество топлива для поддержания оборотов.
В современных версиях используется всережимный регулятор, который управляет работой двигателя на всех режимах: от холостого хода до максимальной мощности. Конструкция включает грузы, пружины и рычажный механизм, соединяющий регулятор с рейкой насоса. Настройка пружин регулятора требует специального стендового оборудования.
Основные неисправности и диагностика ТНВД
Эксплуатация грузовиков в сложных условиях может привести к быстрому износу элементов топливной системы. Первые признаки неисправностей проявляются в изменении выхлопа и снижении мощности. Если двигатель начинает дымить черным дымом при нагрузке, это может указывать на переобогащение топливной смеси или запоздалый впрыск. Появление белого дыма у прогретого двигателя свидетельствует о раннем впрыске или попадании охлаждающей жидкости в цилиндры.
Непостоянный холостой ход и колебания оборотов часто возникают из-за заедания рейки или неисправности регулятора. В таких случаях двигатель может глохнуть при отпускании педали акселератора или, наоборот, не снижать обороты. Диагностика начинается с визуального осмотра на наличие подтеков топлива и проверки состояния топливопроводов.
Типичные симптомы поломки
Снижение мощности двигателя при максимальной нагрузке — явный признак того, что насос не обеспечивает необходимое давление. Топливо не распыляется в мелкий туман, а вытекает струей, что приводит к неполному сгоранию. Это снижает эффективность работы и может вызвать закоксовку форсунок и поршневой группы.
Проблемы с запуском двигателя, особенно в холодное время года, могут быть связаны с износом нагнетательных клапанов. Топливо начинает стекать из трубок высокого давления обратно в насос, и для достижения рабочего давления стартеру требуется больше времени и энергии от аккумулятора. В некоторых случаях запуск двигателя становится невозможным без предварительной прокачки системы.
Увеличенный расход топлива — еще один тревожный сигнал. Если при прежнем стиле вождения пробег на одном баке уменьшился, стоит обратить внимание на угол опережения впрыска и состояние плунжерных пар. Неэффективное сгорание ведет к перерасходу топлива и загрязнению масла в картере.
Методы проверки работоспособности
Проверка работы двигателя начинается с аудиального анализа его функционирования. Для оценки равномерности вспышек в цилиндрах поочередно ослабляют гайки на топливопроводах высокого давления при работающем двигателе. Если после ослабления гайки работа мотора не изменяется, это свидетельствует о том, что данный цилиндр либо не функционирует, либо работает с перебоями.
Для более детальной диагностики рекомендуется использовать манометр для измерения давления в системе низкого давления. Оно должно находиться в пределах от 0.2 до 0.4 МПа, в зависимости от конкретной модели двигателя. Снижение давления может указывать на проблемы с подкачивающим насосом или загрязнение фильтров.
Регулировка угла опережения впрыска топлива
Правильный угол опережения впрыска — ключевой фактор для эффективной работы двигателя КамАЗ. Этот параметр определяет, когда начинается подача топлива в цилиндр относительно положения поршня. Если впрыск происходит слишком рано, это может вызвать жесткую работу и стуки. Слишком поздний впрыск приводит к перегреву и снижению мощности.
Регулировка угла осуществляется путем поворота корпуса насоса или изменения толщины регулировочных шайб, в зависимости от типа привода и модели двигателя. На двигателях серии 740 с механическим приводом используется фланец с прорезями, который позволяет вращать насос в сборе. Точная настройка угла критически важна для соблюдения экологических стандартов и увеличения срока службы двигателя.
Инструментальный метод настройки
Для точного определения угла используется специализированный инструмент — моментоскоп. Это стеклянная трубка, соединенная с первым цилиндром двигателя. При вращении двигателя по часовой стрелке следует внимательно следить за уровнем топлива в трубке. Начало подъема мениска соответствует моменту впрыска.
При вращении коленчатого вала необходимо совместить метку на маховике с меткой на картере сцепления в момент, когда начинается движение топлива в моментоскопе. Метки могут варьироваться в зависимости от модели двигателя. Например, для КамАЗ-740 это может быть метка «1» или «20» градусов до верхней мертвой точки (ВМТ). После фиксации положения важно проверить затяжку болтов крепления фланца.
Регулировка без специальных инструментов
Когда стенд или моментоскоп недоступны, можно использовать метод «по искре» или ориентироваться на слух. Однако такие подходы имеют низкую точность. Например, можно снять крышку головки блока и наблюдать за клапанами первого цилиндра, чтобы определить такт сжатия. Затем, прокручивая двигатель, нужно уловить момент начала подачи топлива из насоса.
Этот способ требует высокой квалификации и хорошего слуха, так как визуально определить момент начала впрыска довольно сложно. Ошибка в несколько градусов может существенно повлиять на работу двигателя. Поэтому после регулировки рекомендуется провести контрольную поездку и при необходимости скорректировать положение насоса.
| Параметр | Двигатель КамАЗ-740 (Евро-0/1) | Двигатель КамАЗ-740.30 (Евро-2) |
|---|---|---|
| Угол опережения впрыска | 10±1° до ВМТ | 5±1° до ВМТ |
| Давление начала впрыска | 18.0±0.5 МПа | 25.0±0.8 МПа |
| Тип насоса | ЯЗДА 337-40 | ЯЗДА 740.30-241 |
Техническое обслуживание и профилактика
Долговечность топливной системы зависит от качества её обслуживания. Регулярная замена фильтров, как тонкой, так и грубой очистки, является основным правилом. Даже мелкие частицы ржавчины или парафина могут быстро вывести из строя плунжерную пару всего за несколько километров пробега.
Важно периодически сливать отстой из фильтров-отстойников и проверять герметичность топливных трубопроводов. Попадание воздуха в систему низкого давления может привести к образованию воздушных пробок, что вызывает сбои в работе и затрудняет запуск. Все соединения должны быть затянуты с соблюдением рекомендованного момента.
Замена фильтрующих элементов
Фильтр тонкой очистки нужно заменять каждые 10-15 тысяч километров, а зимой — чаще. При замене важно аккуратно обращаться с уплотнительными кольцами и правильно устанавливать фильтр, учитывая направление потока топлива. Перед установкой нового фильтра рекомендуется заполнить его чистым дизельным топливом для облегчения запуска двигателя.
Фильтр грубой очистки (отстойник) следует промывать при каждой второй замене тонкого фильтра. Сетчатый элемент очищается в чистом керосине или дизельном топливе. Продувка сжатым воздухом допускается только при соблюдении всех мер безопасности.
Контроль качества топлива
Некачественное топливо является основной причиной поломки топливных насосов высокого давления (ТНВД). Низкое цетановое число ухудшает воспламенение, а наличие воды приводит к коррозии и заклиниванию плунжеров. В зимний период особенно важно использовать дизельные сорта, соответствующие сезону, или добавлять специальные присадки-депрессоры.
Если вы сомневаетесь в качестве топлива, дайте ему отстояться в дополнительных резервуарах перед заливкой в бак. Это позволит механическим примесям осесть на дно. Чистота топлива — залог долговечности вашего двигателя.
⚠️ Важно: При проведении любых работ с топливной системой обязательно соблюдайте правила пожарной безопасности. Дизельное топливо легко воспламеняется, а его пары могут быть взрывоопасными.
Типичные ошибки при ремонте и обслуживании
Многие проблемы с двигателем возникают из-за неправильного обслуживания топливной системы. Понимание этих ошибок поможет избежать дорогостоящих ремонтов и простоя техники. Часто водители пытаются сэкономить на фильтрах или игнорируют простые правила эксплуатации.
- Использование герметиков на резьбовых соединениях топливных трубопроводов — частицы герметика могут попасть в систему, забивать жиклеры и блокировать плунжер. Для уплотнения следует использовать только медные шайбы или конусные соединения. Применение герметиков строго запрещено.
- Регулировка подачи топлива «на слух» без нагрузки — настройка насоса на холостом ходу не гарантирует его корректную работу под нагрузкой. Это может привести к дымлению или потере мощности. Необходима стендовая проверка или корректировка в движении с контролем температуры и дыма.
- Игнорирование замены уплотнительных колец — при разборке узлов старые кольца теряют эластичность. Повторная установка приводит к подсосу воздуха или утечкам топлива. Все резинотехнические изделия при ремонте должны быть заменены.
- Использование агрессивных жидкостей для промывки — применение растворителей, бензина или воды для чистки деталей ТНВД недопустимо. Это смывает защитную масляную пленку и вызывает коррозию. Промывка должна проводиться только чистым дизельным топливом.
| Неисправность | Вероятная причина | Способ устранения |
|---|---|---|
| Двигатель не запускается | Воздух в системе, отсутствие топлива | Прокачать систему, проверить уровень |
| Стук в двигателе | Ранний впрыск, износ поршневой группы | Регулировка угла опережения, диагностика ЦПГ |
| Плавают обороты | Заедание рейки, подсос воздуха | Дефектовка насоса, проверка трубопроводов |
Эксплуатационные нюансы и ресурс узла
Ресурс работы топливного насоса высокого давления на двигателях КамАЗ во многом зависит от условий эксплуатации и мастерства водителя. Агрессивный стиль вождения с частыми перегрузками может значительно сократить срок службы плунжерных пар. В то же время аккуратное использование педали акселератора помогает поддерживать стабильное давление в системе.
Любое вмешательство в работу насоса должно быть тщательно обосновано. Если двигатель работает стабильно, не выделяет дым и развивает максимальную мощность, не стоит открывать насос «для профилактики». Необоснованное вмешательство может нарушить заводские настройки.
Если у вас есть сомнения в работоспособности системы, лучше обратиться к профессионалам с необходимым диагностическим оборудованием. Современные стенды могут имитировать различные режимы работы и точно настраивать подачу топлива для каждой секции, что невозможно сделать вручную.
⚠️ Важно: При снятии ТНВД обязательно фиксируйте положение меток на шестернях привода. Ошибка при сборке на один зуб может привести к сбою в фазах газораспределения и потенциальному столкновению клапанов с поршнями.
Сохранение мощности и экономичности двигателя
Поддержание топливной системы в хорошем состоянии — это не только вопрос ремонта, но и способ сэкономить деньги. Эффективно функционирующий ТНВД обеспечивает полное сгорание топлива, что позволяет снизить расход на 10-15% по сравнению с неисправным насосом. Это также уменьшает токсичность выхлопных газов и снижает образование нагара.
Регулярный мониторинг состояния форсунок играет важную роль, так как они работают в тандеме с насосом. Неправильный распыл форсунки создает обратное давление, что негативно сказывается на работе иглы нагнетательного клапана ТНВД. Комплексный подход к обслуживанию всей топливной системы обеспечивает наилучшие результаты.
В заключение, знание устройства ТНВД позволяет водителю или механику оперативно реагировать на изменения в работе двигателя. Умение различать неисправности насоса и проблемы с воздухом или форсунками помогает сэкономить время и средства. Заботливое отношение к «сердцу» дизельного двигателя гарантирует, что КамАЗ будет надежно перевозить грузы на протяжении сотен тысяч километров.
Советы по выбору и покупке ТНВД
При выборе и покупке топливного насоса высокого давления (ТНВД) для автомобилей КамАЗ важно учитывать несколько ключевых факторов, чтобы обеспечить надежную работу двигателя и избежать возможных неисправностей в будущем.
1. Совместимость с моделью автомобиля: Прежде всего, необходимо убедиться, что выбранный ТНВД соответствует конкретной модели КамАЗ. Разные модели могут иметь различные требования к насосам, поэтому рекомендуется проверять номера запчастей и технические характеристики.
2. Качество и производитель: Выбор насоса от проверенного производителя может значительно снизить риск поломок. Рекомендуется отдавать предпочтение оригинальным запчастям или качественным аналогам, которые прошли сертификацию и имеют положительные отзывы от пользователей.
3. Состояние насоса: Если вы рассматриваете возможность покупки б/у ТНВД, важно тщательно проверить его состояние. Необходимо осмотреть насос на наличие видимых повреждений, коррозии или утечек топлива. Также стоит обратить внимание на пробег автомобиля, с которого снимается насос.
4. Гарантия и возврат: При покупке нового насоса стоит уточнить условия гарантии. Надежные продавцы предоставляют гарантию на свою продукцию, что может служить дополнительной защитой для покупателя. Также важно узнать о возможности возврата или обмена в случае, если насос не подошел.
5. Ценовой диапазон: Цены на ТНВД могут варьироваться в зависимости от производителя и качества. Сравните цены в разных магазинах и интернет-магазинах, но не стоит гнаться за слишком низкой ценой, так как это может свидетельствовать о низком качестве товара.
6. Консультация с профессионалами: Если у вас есть сомнения в выборе, рекомендуется проконсультироваться с механиками или специалистами, которые имеют опыт работы с автомобилями КамАЗ. Они могут дать полезные советы и рекомендации по выбору подходящего насоса.
7. Установка и настройка: Не забывайте, что правильная установка и настройка ТНВД также играют важную роль в его работе. Лучше всего доверить эту задачу профессионалам, чтобы избежать ошибок, которые могут привести к серьезным неисправностям.
Следуя этим советам, вы сможете выбрать и приобрести качественный ТНВД для вашего КамАЗ, что обеспечит надежную и эффективную работу двигателя на протяжении долгого времени.
Ремонт и восстановление ТНВД
Ремонт и восстановление топливного насоса высокого давления (ТНВД) КамАЗ – это важный процесс, который требует внимательного подхода и знаний о конструкции и принципах работы данного узла. ТНВД является ключевым элементом системы питания дизельного двигателя, обеспечивая подачу топлива под высоким давлением. В случае его неисправности, работа двигателя может быть нарушена, что приведет к снижению мощности, увеличению расхода топлива и другим проблемам.
Основные причины неисправностей ТНВД могут включать износ деталей, загрязнение топливной системы, неправильную регулировку и механические повреждения. Важно отметить, что многие неисправности можно предотвратить с помощью регулярного технического обслуживания и контроля состояния системы питания.
При ремонте ТНВД необходимо учитывать следующие этапы:
- Диагностика неисправностей: Первым шагом является выявление проблемы. Для этого используются специальные диагностические приборы, которые позволяют проверить давление, производительность и другие параметры работы насоса.
- Разборка ТНВД: После диагностики, если выявлены серьезные неисправности, насос необходимо разобрать. Важно соблюдать последовательность разборки и фиксировать все детали, чтобы избежать путаницы при сборке.
- Осмотр и замена деталей: Все детали насоса должны быть тщательно осмотрены на наличие износа или повреждений. В случае необходимости, изношенные или поврежденные элементы заменяются новыми. Часто подлежат замене плунжеры, пружины, уплотнительные кольца и другие компоненты.
- Сборка и регулировка: После замены всех необходимых деталей, ТНВД собирается в обратном порядке. Важно правильно отрегулировать насос, чтобы обеспечить его корректную работу. Регулировка включает настройку давления и производительности, что требует использования специализированного оборудования.
- Тестирование: После сборки насос необходимо протестировать на стенде, чтобы убедиться в его работоспособности и соответствии техническим характеристикам. Тестирование позволяет выявить возможные скрытые неисправности и убедиться в правильности проведенных работ.
Важно помнить, что ремонт ТНВД – это сложный процесс, требующий специальных знаний и навыков. Поэтому, если у вас нет достаточного опыта, лучше доверить эту работу профессионалам. Неправильный ремонт может привести к еще более серьезным проблемам и значительным затратам на восстановление.
Кроме того, для продления срока службы ТНВД рекомендуется следить за качеством топлива, использовать фильтры для очистки, а также регулярно проводить техническое обслуживание всей топливной системы. Это поможет избежать многих проблем и обеспечит надежную работу вашего автомобиля КамАЗ.
Анализ влияния качества топлива на работу ТНВД
Качество топлива играет ключевую роль в работе топливного насоса высокого давления (ТНВД) на автомобилях КамАЗ. Неправильный состав или загрязнение топлива могут привести к различным неисправностям, которые негативно сказываются на производительности двигателя и его долговечности.
Во-первых, топливо должно соответствовать установленным стандартам, так как его физико-химические свойства напрямую влияют на работу ТНВД. Например, высокое содержание серы или воды в топливе может вызвать коррозию внутренних компонентов насоса, что приведет к его быстрому износу. Кроме того, наличие механических примесей, таких как песок или ржавчина, может забивать фильтры и форсунки, что также негативно сказывается на производительности системы впрыска.
Во-вторых, низкое качество топлива может привести к образованию отложений на стенках топливопроводов и в самом ТНВД. Эти отложения могут нарушить нормальную работу насоса, снизить его эффективность и вызвать проблемы с запуском двигателя. В результате, может потребоваться частая чистка или даже замена насоса, что значительно увеличивает эксплуатационные расходы.
Также стоит отметить, что использование топлива с низким октановым числом может привести к детонации, что негативно сказывается на работе двигателя и может вызвать повреждение ТНВД. Важно следить за тем, чтобы топливо соответствовало рекомендациям производителя, так как это поможет избежать многих проблем.
Регулярная проверка качества топлива и использование фильтров для его очистки могут значительно продлить срок службы ТНВД. Рекомендуется также проводить периодическую диагностику системы впрыска, чтобы выявить возможные неисправности на ранних стадиях и предотвратить серьезные поломки.
В заключение, качество топлива является одним из основных факторов, влияющих на работу ТНВД КамАЗ. Забота о чистоте и соответствии топлива установленным стандартам поможет обеспечить надежную и долговечную работу топливной системы, что, в свою очередь, положительно скажется на общей производительности автомобиля.
