Регулировка топливного насоса высокого давления (ТНВД) Бош на автомобилях КамАЗ является ключевым процессом, обеспечивающим эффективную работу двигателя и его оптимальную производительность. В данной статье мы рассмотрим технические параметры, необходимые для правильной настройки ТНВД, а также порядок выполнения регулировки. Знание этих аспектов поможет избежать типичных ошибок, повысить надежность работы двигателя и продлить срок службы автомобиля. Эта инструкция будет полезна как профессиональным механикам, так и владельцам КамАЗов, стремящимся самостоятельно поддерживать свои машины в исправном состоянии.
Принципиальные отличия регулировки механического и электронного ТНВД
Настройка топливной аппаратуры зависит от типа системы управления двигателем. На автомобилях марки КамАЗ используются как традиционные механические насосы рядного типа, так и современные электронные модификации. Механические системы требуют ручной регулировки рычагов и пружин, тогда как электронные модели настраиваются программно через диагностический интерфейс.
В механических насосах Bosch, таких как PE8500 или PE8P, параметры определяются положением рейки, ходом плунжера и натяжением пружин регулятора. Изменения вносятся путем вращения регулировочных винтов, доступ к которым часто закрыт пломбами. Нарушение целостности пломб может указывать на вмешательство, что важно учитывать при проведении гарантийного обслуживания.
Электронные насосы, устанавливаемые на двигатели с системой Common Rail или электронно-управляемые рядные насосы (например, Bosch PE8P120A920/5RS), контролируются блоком EDC. Здесь физическая настройка минимальна и в основном касается базового положения датчиков. Основное влияние на работу системы оказывает программное обеспечение и исправность исполнительных механизмов.
Особенности механических регуляторов
Механический регулятор всережимного типа поддерживает стабильные обороты на холостом ходу и ограничивает максимальную частоту вращения коленчатого вала. Регулировка осуществляется изменением преднатяжения пружины регулятора. Если пружина слишком растянута или ослаблена, это может вызвать нестабильную работу двигателя на холостом ходу или его перегрев.
Для правильной работы важно регулярно проверять состояние грузов регулятора. Износ пальцев грузов или втулок может привести к люфтам, что затрудняет точную настройку. В таких случаях необходимо заменить изношенные детали, а не просто подправлять винты.
Цикловая подача в механических системах зависит от положения рейки топливного насоса высокого давления (ТНВД). При износе плунжерных пар подача топлива уменьшается, и попытка увеличить подачу путем выкручивания упора рейки может привести к дымлению и перегреву, так как топливо не успевает полностью сгорать.
| Параметр | Значение | Примечание |
|---|---|---|
| Давление на выходе ТНВД | 0,8 - 1,2 МПа | В зависимости от модели двигателя |
| Угол опережения впрыска | 13 - 20° | Устанавливается в зависимости от режима работы |
| Частота вращения коленвала | 600 - 1200 об/мин | Оптимальные значения для регулировки |
Интересные факты
Вот несколько интересных фактов о регулировке ТНВД (Топливного Насоса Высокого Давления) Бош на КамАЗах:
Точные параметры регулировки: ТНВД Бош для КамАЗов требует точной настройки давления впрыска, которое обычно составляет от 1400 до 1800 бар. Неправильная регулировка может привести к неэффективному сгоранию топлива, увеличению расхода и повышению выбросов вредных веществ.
Использование специализированного оборудования: Для регулировки ТНВД Бош необходимо использовать специальное оборудование, такое как стенды для проверки и регулировки насосов. Это оборудование позволяет точно измерять параметры работы насоса и вносить необходимые коррективы.
Влияние на производительность двигателя: Правильная регулировка ТНВД напрямую влияет на мощность и экономичность двигателя. Неправильная настройка может привести к снижению мощности, увеличению расхода топлива и даже к повреждению двигателя из-за недостатка или избытка топлива.
Эти факты подчеркивают важность правильной регулировки ТНВД для обеспечения надежной и эффективной работы двигателей КамАЗ.
Специфика электронных систем управления
В электронных системах Bosch механический регулятор заменяется электромагнитным клапаном или сервоприводом рейки. Блок управления анализирует положение педали акселератора и регулирует подачу топлива в зависимости от нагрузки, температуры и давления наддува. Физическая настройка в этом случае часто ограничивается установкой меток во время сборки.
Для диагностики таких систем необходимо подключить сканер к разъему OBD. Параметры впрыска, коррекция по цилиндрам и угол опережения могут отслеживаться в реальном времени. Вмешательство в работу электронной рейки без понимания основных настроек может привести к рассинхронизации с блоком управления.
Ключевым моментом является калибровка датчиков положения рейки (DRS). Если при сборке насоса не установить правильное напряжение на разъемах датчиков, блок управления будет неверно интерпретировать положение регулирующего органа. Это может вызвать провалы в мощности или затруднения при запуске двигателя.
⚠️ Важно: Попытка регулировки электронного ТНВД без соответствующего диагностического оборудования может привести к программному конфликту и остановке двигателя во время движения.
Необходимое оборудование и подготовительные операции
Качественная настройка ТНВД Bosch не может быть выполнена в гараже «на слух» или по уровню дымности выхлопа. Для этой процедуры необходим специализированный стенд, который точно имитирует работу двигателя с высокой точностью вращения приводного вала. Стендовая проверка позволяет измерить цикловую подачу в миллиграммах при различных оборотах.
Перед установкой насоса на стенд или началом работ на двигателе важно убедиться в исправности сопутствующих систем. Подсос воздуха в магистрали низкого давления, неисправность подкачивающего насоса или загрязненные форсунки могут создать ложное впечатление о неисправности ТНВД.
Для работы потребуется набор мерных цилиндров (мензурок) с градуировкой, позволяющей определить неравномерность подачи по секциям. Допустимый разброс подачи между секциями не должен превышать 3-5% от номинального значения. Значительные отклонения могут привести к жесткой работе двигателя и увеличенному износу кривошипно-шатунного механизма.

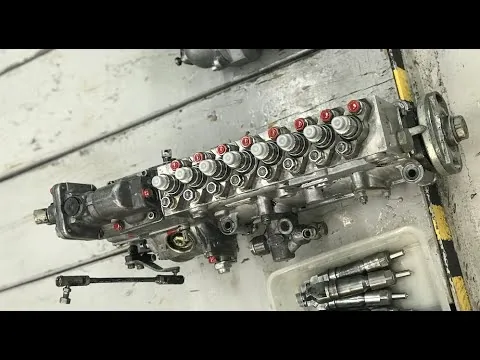

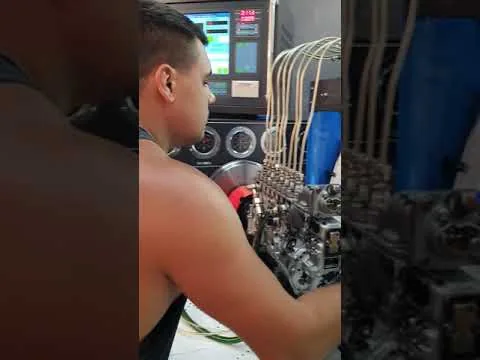

Требования к испытательному стенду
Испытательный стенд должен обеспечивать постоянную скорость вращения вала привода ТНВД с отклонением не более 10 об/мин. Для насосов марки КамАЗ обычно применяются частоты 1050, 550 и 250 об/мин. Нестабильное вращение может привести к неправильным показаниям цикловой подачи.
Температура топливной смеси должна поддерживаться в диапазоне от 40 до 45°C. Вязкость дизельного топлива изменяется в зависимости от температуры, что влияет на работу плунжерных пар. Холодное топливо демонстрирует меньшую подачу, в то время как горячее — большую.
Давление на входе в ТНВД также является важным параметром. Для различных моделей насосов Bosch оно может варьироваться от 0,2 до 0,6 МПа. Контроль давления осуществляется с помощью манометра, установленного на стенде. Отклонение давления на входе изменяет наполняемость плунжерной пары и может исказить результаты регулировки.
Подготовка двигателя и навесного оборудования
Если регулировка выполняется вместе с двигателем (что менее точно, но подходит для грубой настройки), необходимо устранить влияние неисправностей системы впуска и выпуска. Забитый воздушный фильтр создаст разрежение на входе, что приведет к снижению мощности и увеличению дымности. Это может быть ошибочно воспринято как неисправность насоса.
Система газораспределения должна быть настроена в соответствии с метками. Неправильные тепловые зазоры клапанов или изношенная цепь/ремень ГРМ могут вызвать смещение фаз впрыска. В такой ситуации даже идеально отрегулированный топливный насос высокого давления не сможет обеспечить нормальную работу двигателя.
Перед началом любых работ крайне важно тщательно очистить внешние поверхности насоса и форсунок от загрязнений. Попадание абразивных частиц внутрь прецизионных узлов при разборке или подключении трубок может привести к выходу из строя дорогостоящего оборудования.
Технология регулировки цикловой подачи и угла опережения
Ключевым фактором, влияющим на производительность и экономичность, является циклическая подача топлива. Она контролируется изменением эффективного хода плунжера. В насосах Bosch это достигается поворотом плунжера вокруг своей оси с помощью зубчатой рейки или поворотной втулки. Регулировка осуществляется на специальных упорах, которые ограничивают движение рейки в сторону увеличения подачи.
Угол опережения впрыска определяет момент начала подачи топлива в зависимости от положения поршня в цилиндре. Слишком ранний впрыск может вызвать жесткую работу двигателя («стук») и перегрев, тогда как слишком поздний приводит к снижению мощности, перегреву газов на выходе и образованию дыма. Регулировка угла осуществляется поворотом корпуса ТНВД или изменением толщины регулировочных шайб в приводе.
Настройка начинается с определения положения «нулевой подачи». Это точка, в которой плунжер только начинает закрывать перепускное окно. От этого положения настраивается весь профиль кулачка и работа регулятора. Смещение начальной точки может привести к неправильной работе на всех режимах.
Регулировка начала впрыска (статическая)
Для определения момента начала впрыска применяются два метода: проливки и моментоскоп. В первом случае используется прозрачная трубка, соединенная с нагнетательным штуцером. Через неё наблюдают за движением мениска топлива. Момент, когда мениск начинает двигаться, указывает на начало подачи топлива.
Метод моментоскопа более точен. Он включает использование электрической лампочки, подключенной в разрыв цепи датчика хода иглы форсунки или специального устройства на штуцере. Загорание лампы сигнализирует о начале повышения давления, что соответствует моменту впрыска.
На двигателе угол опережения обычно проверяется по меткам на маховике или шкиве коленвала. Поршень первого цилиндра устанавливается в верхнюю мертвую точку (ВМТ) такта сжатия. Затем коленвал поворачивается против часовой стрелки на угол, равный углу опережения (например, 20 градусов), и в этом положении фиксируется муфта опережения или корпус насоса.
Настройка максимальных оборотов и холостого хода
Регулировка максимальных оборотов осуществляется с помощью винта, который ограничивает скорость. Когда достигается установленная частота вращения, регулятор начинает уменьшать подачу топлива, предотвращая дальнейший разгон. Это необходимо для защиты двигателя от повреждений, вызванных центробежными силами.
Настройка оборотов на холостом ходу выполняется с помощью винта, который ограничивает минимальное положение рейки. Стабильность работы на холостом ходу зависит от состояния пружины регулятора и отсутствия заеданий в рычажной системе. Все рычаги должны свободно двигаться и не иметь люфтов.
Также необходимо проверить работу корректора по наддуву (если он предусмотрен в конструкции). Этот механизм увеличивает подачу топлива при повышении давления во впускном коллекторе, что обеспечивает правильное соотношение смеси под нагрузкой. Если мембрана корректора выходит из строя, это может привести к образованию черного дыма при разгоне.
| Параметр | Значение для КамАЗ-740 (пример) | Допуск |
|---|---|---|
| Частота вращения начала действия регулятора | 1050 об/мин | ±10 об/мин |
| Цикловая подача (ном.) | 85-90 мм³/цикл | ±1.5 мм³ |
| Обороты холостого хода | 600-650 об/мин | ±25 об/мин |
Диагностика неисправностей и таблица параметров
Диагностика топливного насоса высокого давления (ТНВД) начинается с визуального осмотра и оценки симптомов. Если в масле обнаруживается топливо (увеличение уровня масла и запах дизельного топлива), это может указывать на утечку в плунжерных парах или уплотнениях вала. Дым из выхлопной трубы различного цвета свидетельствует о разных проблемах с процессом сгорания.
Черный дым указывает на переизбыток топлива в смеси, белый или голубой — на попадание масла или несгоревшего топлива, что может быть следствием позднего впрыска. Прерывистый дым может говорить о неравномерной работе секций насоса или подсосе воздуха.
Для более точной диагностики необходимо провести поцилиндровую проверку работы двигателя. Поочередное перекрытие подачи топлива в цилиндры позволяет выявить «мертвые» цилиндры, где сгорание либо отсутствует, либо происходит неэффективно. Это помогает определить источник проблемы: в форсунке, секции ТНВД или компрессии двигателя.
Типичные симптомы и их причины
Если двигатель не выдает необходимую мощность и дымит, это может указывать на проблемы с регулятором или корректором наддува. Возможно, рейка не достигает максимальной мощности, или корректор не увеличивает подачу топлива при нагрузке. Также стоит обратить внимание на давление в турбине.
Если двигатель трудно запускается, несмотря на исправный стартер и аккумулятор, это часто связано с износом плунжерных пар. Они могут не обеспечивать нужное давление для качественного распыла топлива при запуске. В зимний период этот эффект может усиливаться из-за повышения вязкости топлива.
Стук в двигателе может возникать из-за слишком раннего впрыска. В таком случае первым шагом будет проверка угла опережения. Также причиной стука могут быть изношенные компоненты привода ТНВД, такие как кулачковая шайба или ролики толкателей.
| Неисправность | Вероятная причина в ТНВД | Метод устранения |
|---|---|---|
| Двигатель дымит на холостом ходу | Неравномерная подача, износ распылителей | Регулировка секций, замена форсунок |
| Не сбрасывает обороты | Заедание рейки, обрыв пружины регулятора | Дефектовка регулятора, замена пружин |
| Падение мощности под нагрузкой | Проблемы с корректором наддува | Проверка мембраны и каналов корректора |
Типичные ошибки при самостоятельной регулировке
Попытки сэкономить на услугах профессиональных сервисов часто приводят к серьезным поломкам. Недостаток знаний о физических процессах в насосах под высоким давлением может вызвать критические ошибки. Ниже представлен список распространенных заблуждений.
- Регулировка «на слух» по работе двигателя. — Человеческое ухо не может уловить разницу в 2-3 градуса угла опережения или 2-3 мм³ подачи. Такие настройки всегда будут приблизительными и не обеспечат оптимального сгорания, что увеличит расход топлива.
- Увеличение подачи путем выкручивания упора мощности. — Многие пытаются повысить мощность, выкручивая винт максимальной подачи. Без проверки дымности и цикловой подачи это может привести к работе на переобогащенной смеси, что вызывает прогар поршней и закоксовку колец.
- Игнорирование состояния форсунок. — Регулировка ТНВД при неисправных распылителях форсунок неэффективна. Плохой факел распыла не сгорит даже при идеальной подаче насоса, создавая ложное впечатление о необходимости дальнейшего увеличения топлива.
- Срыв пломб без необходимости. — Вмешательство в заводские настройки без использования стенда нарушает баланс, установленный инженерами. Часто после срыва пломб вернуть заводские параметры невозможно без полной разборки и замены изношенных компонентов.
⚠️ Внимание: Применение присадок для «увеличения мощности» или «расклинивания» плунжеров в современных ТНВД Bosch недопустимо и может привести к коррозии прецизионных пар.
Финальная проверка и обкатка после регулировки
После завершения регулировочных работ и установки насоса на двигатель необходимо провести проверочные мероприятия. Запуск двигателя должен быть уверенным, без длительного вращения стартером. Работа на холостом ходу должна быть стабильной, без колебаний оборотов.
Крайне важно убедиться в отсутствии утечек топлива через соединения трубок высокого давления. Даже небольшая щель может привести к течи под давлением. Все соединения проверяются визуально, при необходимости гайки подтягиваются, но осторожно, чтобы не повредить резьбу.
Обкатка после регулировки предполагает работу двигателя в щадящем режиме на протяжении первых 100-200 км. Не рекомендуется сразу нагружать двигатель на полную мощность, чтобы детали регулятора и плунжерные пары могли адаптироваться к новым настройкам. В этот период важно следить за температурой двигателя и цветом выхлопных газов.
Соблюдение технологического процесса и использование сертифицированного оборудования обеспечивают восстановление паспортных характеристик двигателя. Правильно отрегулированный ТНВД не только повышает мощность, но и продлевает срок службы двигателя, снижая тепловую и механическую нагрузку на цилиндро-поршневую группу.
Регулярная диагностика и своевременное обслуживание топливной системы помогают избежать дорогостоящих ремонтов. При первых признаках неисправности рекомендуется обращаться к специалистам, обладающим доступом к техническим картам и испытательному оборудованию.
Рекомендации по выбору запчастей и расходных материалов
При регулировке топливного насоса высокого давления (ТНВД) Бош на автомобилях КамАЗ крайне важно использовать качественные запчасти и расходные материалы. Это не только обеспечивает надежную работу системы впрыска, но и продлевает срок службы двигателя в целом. Рассмотрим основные рекомендации по выбору необходимых компонентов.
1. Оригинальные запчасти: При возможности, отдавайте предпочтение оригинальным запчастям от производителя. Они гарантируют соответствие всем техническим требованиям и стандартам, что особенно важно для сложных систем, таких как ТНВД. Оригинальные детали обеспечивают надежность и долговечность работы, а также минимизируют риск возникновения неисправностей.
2. Качественные аналоги: Если оригинальные запчасти недоступны или их стоимость слишком высока, можно рассмотреть качественные аналоги от проверенных производителей. Обратите внимание на репутацию компании, отзывы пользователей и наличие сертификатов качества. Избегайте дешевых подделок, так как они могут привести к серьезным поломкам.
3. Фильтры: Замена топливных фильтров является важным этапом в обслуживании ТНВД. Используйте фильтры, соответствующие спецификациям вашего автомобиля. Они должны обеспечивать высокую степень очистки топлива от загрязнений, что предотвращает засорение системы впрыска и продлевает срок службы насоса.
4. Масло: Для работы ТНВД необходимо использовать качественное моторное масло, соответствующее рекомендациям производителя. Оно должно обеспечивать надежную смазку всех движущихся частей и защищать от износа. Регулярная замена масла также способствует поддержанию оптимальной работы двигателя и ТНВД.
5. Инструменты: Для регулировки ТНВД потребуется специальный инструмент, который должен быть в хорошем состоянии. Использование некачественного или неподходящего инструмента может привести к неправильной настройке насоса и, как следствие, к его поломке. Убедитесь, что все инструменты соответствуют стандартам и рекомендациям производителя.
6. Техническая документация: Перед началом работ обязательно ознакомьтесь с технической документацией на ТНВД и автомобиль в целом. В ней содержатся важные данные о параметрах регулировки, а также рекомендации по выбору запчастей и расходных материалов. Следование инструкциям производителя поможет избежать ошибок и обеспечит качественное выполнение работы.
Соблюдение этих рекомендаций при выборе запчастей и расходных материалов для ТНВД Бош на КамАЗе позволит вам обеспечить надежную и долговечную работу системы впрыска, что в свою очередь положительно скажется на производительности и экономичности вашего автомобиля.
Периодичность и условия проведения регулировки
Регулировка топливного насоса высокого давления (ТНВД) Бош на автомобилях КамАЗ является важной процедурой, которая обеспечивает оптимальную работу двигателя и его эффективность. Периодичность и условия проведения этой регулировки зависят от нескольких факторов, включая тип двигателя, условия эксплуатации и качество топлива.
Согласно рекомендациям производителей, регулировку ТНВД следует проводить не реже одного раза в 10-15 тысяч километров пробега. Однако в условиях тяжелой эксплуатации, таких как работа в пыльных или грязных условиях, а также при использовании низкокачественного топлива, интервал может сократиться до 5-7 тысяч километров. Важно также учитывать, что при замене основных компонентов системы впрыска, таких как форсунки или сам ТНВД, регулировка должна проводиться незамедлительно.
Перед проведением регулировки необходимо убедиться в исправности всех элементов системы впрыска, включая топливный фильтр, форсунки и трубопроводы. Наличие загрязнений или повреждений может привести к неправильной работе ТНВД и, как следствие, к ухудшению работы двигателя. Рекомендуется проводить диагностику системы впрыска с использованием специализированного оборудования, что позволит выявить возможные неисправности до начала регулировки.
Условия, при которых проводится регулировка, также имеют большое значение. Процедура должна выполняться в хорошо освещенном и чистом помещении, где исключены попадания пыли и грязи. Температура окружающей среды должна находиться в пределах 15-25 градусов Цельсия, так как это обеспечивает стабильные условия для работы оборудования и точность измерений.
Кроме того, перед началом регулировки необходимо подготовить все необходимые инструменты и оборудование, включая манометры, ключи, а также специальные приспособления для фиксации ТНВД. Важно также иметь под рукой техническую документацию, в которой указаны параметры регулировки для конкретной модели ТНВД Бош, используемого на КамАЗе.
Таким образом, соблюдение периодичности и условий проведения регулировки ТНВД Бош на КамАЗе является залогом надежной работы двигателя и его долговечности. Регулярная диагностика и корректировка параметров системы впрыска помогут избежать серьезных поломок и снизить расход топлива.
Влияние качества топлива на работу ТНВД
Качество топлива играет ключевую роль в работе топливного насоса высокого давления (ТНВД) Бош, установленного на автомобилях КамАЗ. ТНВД отвечает за подачу топлива под высоким давлением в систему впрыска, и его эффективность напрямую зависит от свойств используемого топлива.
Во-первых, низкокачественное топливо может содержать различные примеси, такие как вода, механические загрязнения и серу. Эти примеси могут привести к быстрому износу деталей ТНВД, а также к его засорению. Например, вода в топливе может вызвать коррозию внутренних компонентов насоса, что значительно сократит его срок службы.
Во-вторых, использование топлива с низким октановым числом или неправильным составом может привести к неправильной работе системы впрыска. Это может проявляться в виде нестабильной работы двигателя, увеличенного расхода топлива и повышенных выбросов вредных веществ. В результате, ТНВД будет работать в условиях, не соответствующих его проектным параметрам, что может привести к перегреву и повреждению насоса.
Кроме того, качество топлива влияет на процесс сгорания в цилиндрах двигателя. Некачественное топливо может привести к образованию отложений на форсунках, что также негативно скажется на работе ТНВД. Забитые форсунки не смогут обеспечить необходимую распыленность топлива, что приведет к ухудшению характеристик двигателя и увеличению выбросов.
Для обеспечения надежной работы ТНВД Бош на КамАЗе необходимо использовать только качественное топливо, соответствующее стандартам, установленным производителем. Рекомендуется также регулярно проверять и очищать топливные фильтры, чтобы минимизировать риск попадания загрязняющих веществ в систему.
В заключение, качество топлива является одним из основных факторов, влияющих на работу ТНВД. Для поддержания его эффективности и долговечности необходимо следить за чистотой и соответствием используемого топлива установленным требованиям.
