В данной статье мы рассмотрим процесс настройки подачи топлива на топливном насосе высокого давления (ТНВД) КамАЗ Евро-2 с корректором, что является важным этапом для обеспечения оптимальной работы двигателя. Правильная регулировка подачи топлива не только способствует увеличению мощности и экономии топлива, но и помогает избежать проблем с дымлением и повышенным расходом масла. Мы подробно разберем настройки корректора наддувочного воздуха, проверку плунжерных пар и другие ключевые моменты, что позволит вам эффективно улучшить эксплуатационные характеристики вашего автомобиля.
Принцип работы корректора наддувочного воздуха на ТНВД
Корректор наддува — это пневматическое устройство, расположенное на задней части топливного насоса высокого давления. Его основная задача — ограничение подачи топлива при частичных нагрузках и во время разгона, когда давление во впускном коллекторе еще не достигает необходимого уровня для полного сгорания дизельного топлива. При низком давлении наддува мембрана корректора, под воздействием пружины, закрывает канал подачи топлива к плунжерным парам, что предотвращает образование дыма.
В конструкции корректора используется гибкая мембрана, разделяющая две камеры. В одну из них поступает воздух из впускного коллектора двигателя через систему пневмопроводов, а в другую — атмосферное давление и усилие регулировочной пружины. Чем выше давление наддува, тем больше мембрана прогибается, открывая канал для движения рейки топливного насоса и позволяя плунжерам подавать больше топлива. На двигателях КамАЗ Евро-2 этот компонент играет важную роль в соблюдении экологических стандартов и повышении экономичности.
Если турбокомпрессор заменен на более производительную модель, давление наддува увеличивается быстрее. В этом случае стандартная настройка корректора может ограничивать мощность двигателя, не позволяя полностью использовать возможности новой турбины. Необходимо произвести регулировку упоров или заменить калибровочные пружины внутри корпуса корректора.
Конструктивные особенности пневматического регулятора

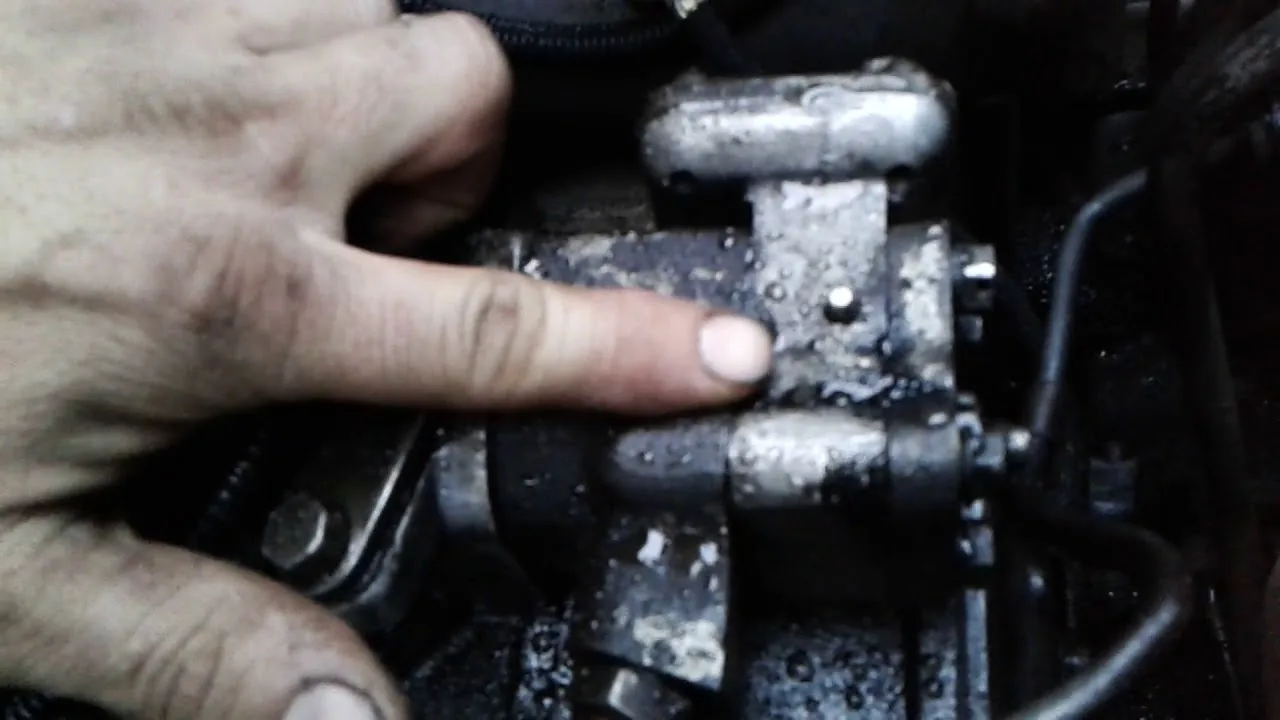

Устройство корректора на ТНВД серии 337 отличается высокой надежностью, но требует регулярной проверки герметичности. Внутри корпуса находится шток, механически соединенный с рычагом регулятора частоты вращения. При отсутствии наддува шток выдвинут, блокируя движение рейки для увеличения подачи топлива. С увеличением давления в ресивере впускного коллектора шток втягивается, освобождая рейку для движения.
Некоторые модификации насосов, например, ЯЗДА 337-42, позволяют внешнюю регулировку начального положения штока без полной разборки узла. Это достигается с помощью винтов, ограничивающих ход мембраны. Неправильная настройка этих винтов может вызвать «провал» при разгоне или чрезмерную дымность на низких оборотах. Герметичность подачи воздуха обеспечивают резиновые уплотнительные кольца, которые со временем теряют эластичность и требуют замены.
Если у вас есть сомнения в работоспособности пневмопривода, проверьте целостность патрубков, соединяющих впускной коллектор с насосом. Трещины в шлангах или неплотные соединения могут привести к падению давления в полости корректора, что помешает двигателю развивать полную мощность, так как система будет воспринимать отсутствие наддува. Проверку можно провести визуально и на слух во время работы двигателя.
⚠️ Важно: Перед началом любых работ с топливной аппаратурой убедитесь в чистоте рабочего места. Попадание даже мельчайших частиц грязи в прецизионные пары ТНВД может привести к заклиниванию и дорогостоящему ремонту.
| Параметр | Значение/Описание | Примечание |
|---|---|---|
| Давление в топливной системе | 0,15-0,25 МПа | Проверяется манометром |
| Угол опережения впрыска | 12-14° (по шкале) | Регулируется с помощью корректора |
| Дебит топлива | 150-180 мл/мин | Проверяется при заданных оборотах |
Интересные факты
Вот несколько интересных фактов о настройке подачи топлива ТНВД (Топливный насос высокого давления) на КамАЗ Евро-2 с корректором:
Автоматическая коррекция: Корректор на ТНВД КамАЗ Евро-2 позволяет автоматически регулировать подачу топлива в зависимости от температуры двигателя и других параметров. Это обеспечивает оптимальную работу двигателя в различных условиях, улучшая его экономичность и снижая выбросы вредных веществ.
Влияние на мощность и расход: Правильная настройка подачи топлива напрямую влияет на мощность двигателя и его топливную эффективность. Неправильная настройка может привести к увеличению расхода топлива и снижению мощности, что особенно критично для грузовых автомобилей, таких как КамАЗ.
Техническое обслуживание и диагностика: Настройка ТНВД требует специальных знаний и оборудования. Для диагностики состояния насоса и корректора используются современные компьютерные системы, что позволяет быстро выявлять и устранять неисправности, обеспечивая надежную работу автомобиля в долгосрочной перспективе.
Диагностика и подготовка топливной аппаратуры к настройке
Перед началом увеличения подачи топлива важно убедиться в исправности основных компонентов системы. Настройка топливного насоса высокого давления (ТНВД) на изношенном двигателе или при наличии неисправных форсунок не только не даст желаемого результата, но и может ухудшить состояние двигателя. Первым шагом должна быть всесторонняя диагностика, включающая проверку компрессии, состояния турбокомпрессора и качества распыла топлива форсунками.
Проверка форсунок проводится на специализированном стенде, где измеряются давление начала впрыска и форма распыляемого факела. Для двигателей КамАЗ Евро-2 с ТНВД серии 337 давление начала впрыска должно находиться в диапазоне 22,0–23,5 МПа. Низкое давление или «капание» форсунок делает невозможной корректную настройку насоса, так как топливо сгорает неэффективно, что приводит к перегреву и образованию дыма, независимо от настроек ТНВД.
Также важно проверить состояние плунжерных пар насоса. Если насос отработал более 200 тысяч километров без ремонта, производительность секций может снизиться на 15-20%. В этом случае регулировка винтов не даст результата — потребуется замена плунжерных пар или всего ТНВД. Проверка производительности секций осуществляется на стенде при 1000 об/мин, и разброс подачи между цилиндрами не должен превышать 3-4%.
Проверка герметичности и давления наддува
Эффективность работы корректора зависит от давления, создаваемого турбокомпрессором. На двигателях КамАЗ 740.30-260 (Евро-2) стандартное давление наддува составляет примерно 0,8–0,9 кгс/см² (0,8–0,9 бар). Если манометр показывает более низкие значения, необходимо проверить на наличие утечек во впускном тракте или неисправностей в турбине.
Особое внимание следует уделить интеркулеру (воздухоохладителю). Забитый радиатор или неплотные соединения снижают давление воздуха, поступающего в цилиндры. Корректор реагирует на фактическое давление в коллекторе, поэтому любые потери воздуха ограничивают подачу топлива. Устранение механических неисправностей впускной системы необходимо перед настройкой.
Для точной диагностики можно использовать временный манометр, установив его в магистраль между интеркулером и впускным коллектором. Измерения следует проводить под нагрузкой, например, во время движения с полной загрузкой на подъеме. Статические замеры на стоянке не дают полной картины работы системы наддува.
Технология регулировки цикловой подачи и корректора
Регулировка топливного насоса высокого давления проводится на специализированном стенде, который имитирует работу двигателя. В домашних условиях без специального оборудования можно выполнить лишь предварительную настройку. Для достижения стабильных результатов и продления срока службы двигателя необходима стендовая проверка. Ключевым параметром регулировки является цикловая подача — объем топлива, который подается за один ход плунжера.
Настройка начинается с установки насоса на стенд и его соединения с приводным валом через муфту. После запуска электродвигателя стенда выполняется прокачка системы для удаления воздуха. Затем настраивается равномерность подачи топлива по секциям. Если одна из секций подает больше топлива, это может вызвать неравномерную работу двигателя, стуки и повышенную вибрацию.
Для увеличения общей подачи топлива на ТНВД 337-40/42 применяются поворот корпуса секции или регулировка плунжера, в зависимости от модификации плунжерной пары. Однако более безопасным и распространенным способом является изменение положения упора рейки или регулировка винта максимальной подачи, который ограничивает движение рейки в сторону увеличения. Важно не превышать предельные значения цикловой подачи, указанные в технической документации для данной модели насоса.
Настройка пневматического корректора под нагрузкой
Регулировка корректора наддува — это деликатная процедура. Она включает настройку силы пружины, противодействующей мембране, или изменение конфигурации рычажного механизма. На практике это достигается добавлением шайб под пружину или регулировкой винта, если конструкция это позволяет. Основная задача — добиться, чтобы полная подача топлива начинала открываться только при достижении определенного давления наддува (обычно 0,6–0,7 кгс/см² для начала открытия и 0,8–0,9 для полного).
Если корректор настроен слишком «жестко» (требуется высокое давление для открытия), двигатель будет «тормозить» при разгоне, так как подача топлива будет происходить с задержкой. При слишком «мягкой» настройке может появиться черный дым при резком нажатии на педаль акселератора, когда турбина еще не успела раскрутиться. Оптимальная настройка обеспечивает плавный и уверенный разгон без образования черных облаков дыма.
В некоторых ситуациях, особенно при установке нестандартных турбин, может потребоваться модификация корпуса корректора или замена мембраны на более жесткую или мягкую. Это позволяет адаптировать работу насоса к новому диапазону давлений. Без изменения характеристик корректора простое увеличение подачи топлива с помощью винта приведет к дымлению на низких оборотах, а на высоких — к неэффективному использованию всего доступного воздуха.
| Параметр | Нормативное значение (Евро-2) | Допустимое отклонение |
|---|---|---|
| Частота вращения вала ТНВД | 1000 об/мин | ±10 об/мин |
| Цикловая подача (номинал) | 48-50 мм³/цикл | ±1,5 мм³ |
| Давление начала впрыска | 22,0 МПа | +1,5 / -1,0 МПа |
⚠️ Важно: Превышение цикловой подачи более чем на 10% от заводских норм может привести к резкому увеличению температуры в цилиндрах, тепловому удару и потенциальному повреждению поршней или клапанов.
Типичные ошибки при увеличении мощности двигателя
В стремлении увеличить мощность своего грузовика владельцы часто совершают ошибки, которые могут свести на нет все усилия и привести к поломкам. Анализ сервисной статистики позволяет выделить наиболее распространенные заблуждения и технические ошибки, возникающие при самостоятельной настройке топливной системы КамАЗ.
- Игнорирование состояния воздушного фильтра и впускного тракта — попытка увеличить подачу топлива при забитом фильтре приводит к образованию богатой смеси, перегреву и снижению мощности, так как двигателю не хватает кислорода для сжигания добавленного топлива.
- Увеличение подачи без учета состояния турбокомпрессора — если турбина имеет люфты вала или изношенные уплотнения, она не сможет создать необходимое давление. Это может привести к блокировке подачи корректором или к дымлению двигателя из-за неэффективного наддува.
- Блокировка корректора в положении «максимальная подача» — некоторые специалисты рекомендуют механически зафиксировать шток корректора, чтобы он всегда открывал подачу топлива. Это серьезная ошибка, которая может привести к невозможности разгона без дымления и резкому увеличению расхода топлива при частичных нагрузках.
- Использование некалиброванных жиклеров перелива — замена жиклеров обратного слива на насосе влияет на давление в подплунжерном пространстве. Неправильный выбор диаметра может нарушить процесс наполнения плунжерной пары, особенно на высоких оборотах, что вызывает «провал» мощности.
Обслуживание и контроль после регулировки
После настройки ТНВД и корректора важно уделить внимание обкатке и контролю. В первые 500–1000 километров пробега необходимо внимательно следить за температурой двигателя, цветом выхлопных газов и расходом масла. Появление сизого дыма может указывать на попадание масла в цилиндры из-за повышенного давления картерных газов или износа маслосъемных колпачков форсунок.
Регулярная замена топливных фильтров становится особенно важной. Увеличенные цикловые подачи требуют безупречной чистоты топлива, так как нагрузка на прецизионные элементы возрастает. Рекомендуется использовать фильтры с высокой степенью очистки (не менее 5 микрон) и сливать отстой из фильтров-сепараторов перед каждой заправкой.
Периодически, каждые 10-20 тысяч километров, следует проверять угол опережения впрыска. При эксплуатации с повышенной нагрузкой привод ТНВД (муфта опережения) может изменять свои характеристики, что приводит к жесткой работе двигателя (стуку) или, наоборот, к позднему впрыску и перегреву. Своевременная корректировка угла впрыска способствует продлению срока службы двигателя и сохранению достигнутого уровня мощности.
Оптимальные режимы работы и ресурс агрегатов
Правильная настройка топливной системы увеличивает мощность и улучшает работу двигателя в специфических условиях эксплуатации. Тщательно отрегулированный ТНВД с исправным корректором способствует полному сгоранию топлива, что уменьшает образование нагара и сохраняет подвижность поршневых колец. Это особенно важно для грузовых автомобилей, работающих в горной местности или под нагрузкой.
Срок службы двигателя после профессиональной регулировки, проведенной с учетом тепловых режимов и допустимых значений, практически не уменьшается. Напротив, работа двигателя на оптимальной смеси без перерасхода и детонации положительно влияет на состояние его компонентов. Ключевыми факторами остаются качество топлива и регулярность технического обслуживания.
В конечном итоге гармония между мощностью и надежностью достигается благодаря точной калибровке пневматического корректора. Этот элемент адаптирует работу двигателя к изменяющимся условиям окружающей среды и нагрузкам, что делает управление грузовиком более предсказуемым и безопасным.
Влияние качества топлива на работу ТНВД
Качество топлива играет ключевую роль в работе топливного насоса высокого давления (ТНВД) на автомобилях КамАЗ Евро-2. Неправильный выбор или низкое качество топлива может привести к серьезным проблемам в системе впрыска, что в свою очередь негативно скажется на общей производительности двигателя.
Во-первых, низкокачественное топливо может содержать примеси, такие как вода, грязь и различные химические соединения. Эти примеси могут забивать фильтры и форсунки, что приведет к снижению давления в системе и, как следствие, к ухудшению распыла топлива. В результате двигатель будет работать неэффективно, что может вызвать увеличение расхода топлива и выбросов вредных веществ в атмосферу.
Во-вторых, важным аспектом является цетановое число топлива. Чем выше цетановое число, тем лучше топливо воспламеняется и сгорает в цилиндрах двигателя. Низкое цетановое число может привести к затрудненному запуску двигателя, увеличению шумности работы и повышенному образованию отложений на поршнях и клапанах.
Кроме того, качество топлива влияет на работу системы смазки. Топливо должно обеспечивать достаточную смазку для деталей ТНВД, чтобы предотвратить их износ. Некачественное топливо может содержать недостаточное количество смазочных добавок, что приведет к быстрому износу компонентов насоса и, в конечном итоге, к его выходу из строя.
Важно также учитывать, что использование топлива с низким качеством может привести к необходимости частой регулировки подачи топлива в ТНВД. Это связано с тем, что неравномерный распыл и сгорание могут вызвать колебания в работе двигателя, что потребует дополнительных настроек для поддержания его нормальной работы.
В заключение, для обеспечения надежной и эффективной работы ТНВД на КамАЗ Евро-2 необходимо использовать только качественное топливо, соответствующее требованиям производителя. Это поможет избежать множества проблем и продлить срок службы как самого насоса, так и двигателя в целом.
Рекомендации по выбору топлива для КамАЗ Евро-2
Выбор топлива для КамАЗ Евро-2 является одним из ключевых аспектов, влияющих на эффективность работы двигателя и его долговечность. Важно учитывать, что двигатели данного типа разработаны для работы на дизельном топливе, соответствующем определённым стандартам качества.
Первое, на что стоит обратить внимание, это содержание серы в топливе. Для двигателей, соответствующих стандарту Евро-2, рекомендуется использовать дизельное топливо с содержанием серы не более 0,2%. Это связано с тем, что высокое содержание серы может привести к образованию отложений в камере сгорания и на форсунках, что негативно сказывается на работе ТНВД и снижает общую производительность двигателя.
Второй важный аспект — это цетановое число. Для КамАЗ Евро-2 оптимальным считается дизельное топливо с цетановым числом не ниже 45. Высокое цетановое число обеспечивает более быстрое и полное сгорание топлива, что способствует увеличению мощности и снижению выбросов вредных веществ в атмосферу.
Также стоит обратить внимание на наличие присадок в топливе. Качественное дизельное топливо должно содержать моющие и диспергирующие добавки, которые помогают поддерживать чистоту топливной системы и предотвращают образование отложений. Это особенно важно для ТНВД, так как загрязнения могут привести к его выходу из строя.
Не менее важным является и температура застывания топлива. В холодное время года рекомендуется использовать зимние сорта дизельного топлива, которые имеют более низкую температуру застывания. Это поможет избежать проблем с запуском двигателя и обеспечит его стабильную работу в условиях низких температур.
При выборе топлива также стоит учитывать его происхождение. Предпочтение следует отдавать проверенным производителям, которые обеспечивают высокое качество своей продукции. Использование некачественного топлива может привести к серьезным поломкам и дорогостоящему ремонту.
В заключение, правильный выбор топлива для КамАЗ Евро-2 с корректором — это залог надежной и эффективной работы двигателя. Соблюдение всех рекомендаций по выбору и использованию дизельного топлива поможет избежать многих проблем и продлить срок службы автомобиля.
Анализ работы системы впрыска после настройки
После завершения настройки подачи топлива в ТНВД (топливный насос высокого давления) КамАЗ Евро-2 с корректором, важно провести тщательный анализ работы системы впрыска. Это позволит убедиться в правильности выполненных операций и оптимизации работы двигателя.
Первым шагом в анализе является проверка стабильности работы двигателя на холостом ходу. Двигатель должен работать ровно, без перебоев и посторонних звуков. Если наблюдаются колебания оборотов или нестабильная работа, это может указывать на неправильную настройку подачи топлива или наличие других неисправностей в системе.
Следующим этапом является оценка динамических характеристик двигателя. Для этого необходимо провести тест-драйв, в ходе которого следует обратить внимание на реакцию двигателя на нажатие педали акселератора. При правильной настройке двигатель должен быстро реагировать на изменения нагрузки, обеспечивая плавное ускорение без провалов и задержек.
Также стоит обратить внимание на дымность выхлопных газов. При правильной настройке системы впрыска дымность должна находиться в пределах нормы. Чрезмерное количество черного дыма может свидетельствовать о переобогащении смеси, тогда как синий дым указывает на недостаток топлива. В обоих случаях требуется дополнительная корректировка параметров подачи топлива.
Не менее важным аспектом является анализ расхода топлива. После настройки системы впрыска следует провести замеры расхода топлива в различных режимах работы двигателя. Оптимизация подачи топлива должна привести к снижению расхода при сохранении необходимой мощности. Если расход топлива остается высоким, это может указывать на необходимость повторной настройки или наличие утечек в системе.
Кроме того, рекомендуется провести диагностику системы впрыска с использованием специализированного оборудования. Это позволит выявить возможные ошибки в работе датчиков, а также проверить давление в системе и состояние форсунок. Все эти параметры играют ключевую роль в общей эффективности работы двигателя.
В заключение, анализ работы системы впрыска после настройки подачи топлива в ТНВД КамАЗ Евро-2 с корректором является важным этапом, который позволяет не только оценить качество выполненных работ, но и обеспечить надежную и эффективную эксплуатацию автомобиля в дальнейшем. Регулярный мониторинг и корректировка параметров системы впрыска помогут поддерживать двигатель в оптимальном состоянии и продлить его срок службы.
Методы оценки эффективности настройки ТНВД
Настройка топливного насоса высокого давления (ТНВД) является критически важной процедурой для обеспечения оптимальной работы двигателя КамАЗ Евро-2. Эффективность настройки ТНВД можно оценить с помощью различных методов, которые позволяют определить, насколько правильно выполнена подача топлива и как это влияет на общую производительность двигателя.
Первым и наиболее распространенным методом оценки является анализ работы двигателя на стенде. На стенде можно провести тестирование при различных режимах работы, что позволяет получить данные о мощности, крутящем моменте и расходе топлива. Сравнение полученных значений с заводскими характеристиками позволяет определить, насколько точно настроен ТНВД.
Вторым методом является использование диагностического оборудования, которое позволяет отслеживать параметры работы двигателя в реальном времени. Современные сканеры и диагностические приборы могут считывать данные о давлении в системе, температуре топлива и других важных показателях. Это дает возможность выявить отклонения от нормы и скорректировать настройки ТНВД.
Третий метод оценки эффективности настройки ТНВД включает в себя анализ выхлопных газов. Измерение содержания угарного газа (CO), углеводородов (HC) и оксидов азота (NOx) в выхлопах позволяет судить о качестве сгорания топлива. Если показатели превышают допустимые нормы, это может свидетельствовать о неправильной настройке ТНВД, что требует дополнительной коррекции.
Четвертый метод — это визуальный осмотр и проверка состояния форсунок и системы впрыска. Неправильная работа форсунок может привести к неэффективному сгоранию топлива, что также указывает на необходимость настройки ТНВД. Проверка распыления топлива и наличие возможных засоров в форсунках поможет в оценке общей эффективности системы.
Кроме того, важно учитывать и субъективные методы оценки, такие как отзывчивость двигателя на нажатие педали акселератора, плавность работы на холостом ходу и отсутствие посторонних шумов. Эти факторы также могут служить индикаторами правильности настройки ТНВД.
В заключение, оценка эффективности настройки ТНВД КамАЗ Евро-2 с корректором требует комплексного подхода, включающего как количественные, так и качественные методы. Использование различных методов позволяет получить полное представление о работе системы впрыска и внести необходимые коррективы для достижения оптимальной производительности двигателя.
