Турбокорректор ТНВД (топливного насоса высокого давления) играет ключевую роль в обеспечении оптимальной работы дизельного двигателя, регулируя подачу топлива в зависимости от нагрузки и оборотов. В данной статье мы подробно рассмотрим принцип работы турбокорректора, его устройство и основные методы настройки, что поможет владельцам автомобилей и специалистам по ремонту лучше понять его функциональность. Знание особенностей работы и регулировки турбокорректора позволит не только повысить эффективность работы двигателя, но и предотвратить возможные неисправности, что делает эту информацию особенно ценной для всех, кто занимается обслуживанием дизельных автомобилей.

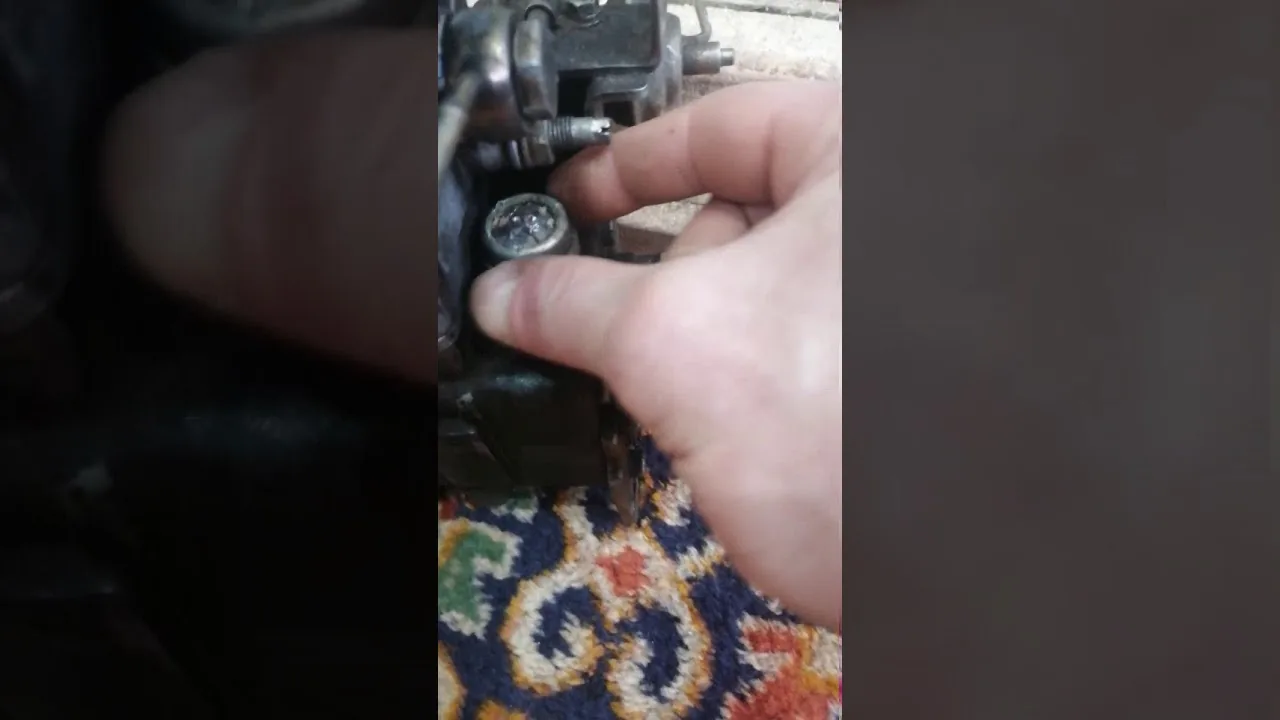

Устройство и конструктивные особенности турбокорректора
Турбокорректор — это пневматический или пневмогидравлический регулятор, который может быть встроен в корпус топливного насоса или установлен отдельно, соединяясь с рейкой насоса. Его основная функция — изменение положения дозатора или плунжеров в зависимости от давления наддува.
Устройство состоит из корпуса, гибкой мембраны, возвратной пружины и штока, который передает усилие на регулирующий элемент топливного насоса высокого давления (ТНВД). Мембрана делит внутреннюю полость на две секции: одна соединена с атмосферой или вакуумом, а другая — с впускным коллектором двигателя.
Принцип действия пневматического корректора
Работа механизма основана на разнице давлений с обеих сторон мембраны. Когда двигатель функционирует без наддува или на низких оборотах, давление во впускном коллекторе минимально. В этот момент пружина корректора находится в сжатом или нейтральном положении. Корректор либо не влияет на рейку, либо ограничивает её движение, предотвращая подачу избыточного топлива.
С увеличением оборотов двигателя и ростом давления выхлопных газов турбокомпрессор начинает нагнетать больше воздуха во впускной коллектор. Давление в полости корректора возрастает, преодолевая сопротивление возвратной пружины. Мембрана прогибается, перемещая шток, который воздействует на рычаг регулятора или непосредственно на рейку топливного насоса.
Это движение увеличивает ход плунжерных пар или изменяет характеристики регулятора, обеспечивая подачу большего объема топлива. Таким образом, цикловая подача становится пропорциональной количеству поступающего воздуха, что важно для эффективного сгорания.
⚠️ Важно: Неправильная настройка турбокорректора может привести к повреждению поршней. Избыточное количество топлива при недостаточном давлении наддува вызывает детонационное горение и резкий рост температуры в камере сгорания.
Конструкция корректоров может различаться по расположению пружины. В некоторых моделях пружина установлена так, что при отсутствии давления она максимально ограничивает подачу, в то время как в других — корректирует лишь верхний предел подачи. Понимание конкретной схемы необходимо для правильной диагностики.
| Параметр | Описание | Примечания |
|---|---|---|
| Принцип работы | Турбокорректор регулирует подачу топлива в зависимости от нагрузки на двигатель. | Обеспечивает оптимальную работу ТНВД. |
| Регулировка | Регулировка осуществляется с помощью изменения давления в системе. | Необходимы специальные инструменты. |
| Влияние на производительность | Правильная настройка турбокорректора улучшает экономичность и мощность двигателя. | Неправильная настройка может привести к поломке. |
Интересные факты
Вот несколько интересных фактов о турбокорректоре ТНВД (топливного насоса высокого давления):
Принцип работы: Турбокорректор ТНВД использует центробежную силу для автоматической регулировки подачи топлива в зависимости от оборотов двигателя. Это позволяет оптимизировать работу двигателя на разных режимах, обеспечивая более эффективное сгорание топлива и снижение выбросов.
Экономия топлива: Благодаря точной регулировке подачи топлива, турбокорректоры помогают значительно снизить расход топлива, особенно в условиях переменной нагрузки. Это делает их важным элементом для повышения экономичности дизельных двигателей.
Влияние на мощность: Турбокорректоры могут существенно влиять на характеристики двигателя, такие как мощность и крутящий момент. Правильная настройка и регулировка этого устройства позволяют добиться максимальной производительности и надежности работы двигателя, что особенно важно для коммерческого транспорта и спецтехники.
Влияние турбокорректора на работу двигателя
Основная задача турбокорректора — обеспечить экологически чистую и экономичную работу дизельного двигателя на всех режимах оборотов. Без этого устройства двигатель работал бы как атмосферный, что при использовании турбины приводило бы к постоянному переобогащению топливной смеси на полных дросселях.
При резком нажатии на педаль акселератора турбина не может мгновенно достичь рабочих оборотов из-за инерционности. Этот эффект, известный как «турбояма», вызывает временный дефицит воздуха. Если бы топливный насос высокого давления (ТНВД) подавал полное количество топлива сразу, это привело бы к сильному дымлению и загрязнению масла продуктами неполного сгорания.
Режимы работы и дымление
Турбокорректор играет ключевую роль в предотвращении дымления при переходных режимах работы двигателя. Когда водитель требует максимальной мощности, корректор «ожидает» увеличения давления наддува. Только после того, как турбина наберет обороты и давление в коллекторе достигнет необходимого уровня, механизм добавляет дополнительную порцию топлива.
Это обеспечивает плавное увеличение мощности и исключает образование черных дымных облаков. Однако, если механизм заедает в открытом положении, двигатель будет дымить на низких оборотах. Если шток застрянет в закрытом положении, двигатель не сможет развить полную мощность из-за ограниченной подачи топлива.
- Режим холостого хода: корректор не активен, работа двигателя регулируется настройками регулятора холостого хода.
- Режим частичных нагрузок: начинается увеличение давления наддува, корректор постепенно увеличивает подачу топлива.
- Режим полной нагрузки: давление наддува достигает максимума, шток корректора полностью выдвинут, обеспечивая максимальную цикловую подачу.
На практике исправный турбокорректор позволяет двигателю развивать заявленную мощность, не превышая температурные пределы. Температура выхлопных газов остается в допустимых рамках, так как сгорание происходит с оптимальным коэффициентом избытка воздуха.
| Параметр | Без турбокорректора (или неисправен) | С исправным турбокорректором |
|---|---|---|
| Цвет выхлопа под нагрузкой | Черный, густой дым | Прозрачный или слегка сероватый оттенок |
| Динамика разгона | Рывки, провалы, дымление | Плавный набор оборотов, соответствующий нажатию на педаль акселератора |
| Расход топлива | Повышенный (неэффективное сгорание) | Оптимальный для данной нагрузки |
Регулировка и настройка подачи топлива
Настройка турбокорректора — ключевой этап, который необходимо выполнить после ремонта топливного насоса высокого давления (ТНВД) или установки турбокомпрессора. Регулировка может проводиться на специализированном стенде, имитирующем работу двигателя, или непосредственно на автомобиле с помощью подбора шайб и настройки винтов.
Основные параметры для настройки — это давление начала открытия корректора и длина хода штока. Эти показатели определяют, при каком уровне давления наддува начнется увеличение подачи топлива и насколько она возрастет при достижении максимального давления.
Методика настройки на стенде
Для точной настройки ТНВД с турбокорректором насос устанавливают на испытательном стенде. Его приводят в действие электродвигателем стенда, а сжатый воздух от компрессора подают в пневматическую полость корректора через редукционный клапан и манометр.
Сначала проверяют ход рейки при атмосферном давлении. Затем постепенно увеличивают давление воздуха в полости корректора, контролируя перемещение рейки. Точка, в которой рейка начинает двигаться, соответствует давлению, необходимому для активации корректора.
Давление начала движения рейки: 0.3 - 0.5 кгс/см² (зависит от модели ТНВД)
Максимальное давление проверки: 1.2 - 1.5 кгс/см²
Если давление начала движения не соответствует данным в паспорте, необходимо отрегулировать толщину пакета регулировочных шайб под пружину корректора или подтянуть регулировочный винт (в зависимости от конструкции). Увеличение числа шайб повышает давление, необходимое для открытия.
После настройки давления начала движения проверяют полный ход рейки при максимальном расчетном давлении наддува. Ход должен соответствовать техническим требованиям для обеспечения максимальной мощности. Недостаточный ход может привести к «тупости» двигателя, а избыточный — к образованию дыма.
- Проверьте герметичность подачи воздуха к корректору, так как утечки могут привести к неправильным показаниям.
- Убедитесь, что шток не заедает; движение должно быть плавным.
- Следите за температурой топлива во время настройки, так как вязкость влияет на работу секций.
Типичные неисправности и методы их устранения
В процессе работы турбокорректора он подвергается высоким температурам и вибрациям, что может вызвать различные неисправности. Наиболее распространенные проблемы связаны с утратой герметичности мембраны и загрязнением подвижных элементов.
Одной из частых неисправностей является заедание штока в крайних положениях. Это может происходить из-за попадания грязи, износных продуктов или закоксовывания смазки. В результате двигатель может не развивать необходимую мощность или выделять чрезмерное количество дыма.
- Заедание штока в выдвинутом положении — приводит к постоянной максимальной подаче топлива даже при низких оборотах, что вызывает черный дым и перегрев. Необходимо разобрать и очистить механизм, а также заменить смазку.
- Заедание штока в утопленном положении — двигатель теряет тягу, становится менее отзывчивым и не может развить полную мощность. Нужно проверить наличие посторонних предметов и состояние пружины.
- Разрыв или потеря эластичности мембраны — корректор перестает реагировать на изменения давления наддува. Двигатель функционирует как атмосферный, и наблюдается дымление при нагрузке. В этом случае требуется замена мембраны или всего узла.
- Негерметичность подводящих патрубков — снижение давления в полости корректора приводит к неправильной работе. Необходимо проверить целостность шлангов и надежность хомутов.
Для диагностики состояния мембраны можно подать сжатый воздух в подводящий патрубок при снятом ТНВД или на работающем двигателе (с осторожностью). Если шток не движется или движется с рывками, узел нуждается в ремонте. Также стоит проверить наличие масла в подводящей трубке, что может свидетельствовать о неисправности турбокомпрессора.
⚠️ Внимание: При разборке турбокорректора важно соблюдать чистоту. Попадание даже мельчайших абразивных частиц в прецизионные пары ТНВД может привести к дорогостоящему ремонту всей топливной системы.
Сравнение методов модернизации и итоговые рекомендации
При модернизации двигателя часто возникает вопрос: использовать ли оригинальный турбокорректор, устанавливать универсальный аналог или внедрять электронное управление. Каждый из этих подходов имеет свои плюсы и минусы, которые следует учитывать при планировании работ.
Оригинальные механические корректоры отличаются надежностью и не требуют сложной электроники, однако их настройка ограничена физическими свойствами пружин и мембран. Электронные системы управления подачей топлива (EDC) предлагают гибкость в программировании карт подачи, но могут потребовать замены топливного насоса высокого давления или значительной доработки.
Для большинства грузовых автомобилей и специализированной техники, таких как КАМАЗ или МАЗ, оптимальным вариантом остается качественная настройка штатного пневматического корректора. Это обеспечивает хороший баланс между стоимостью эксплуатации и техническими характеристиками.
| Тип корректора | Применение | Сложность настройки |
|---|---|---|
| Пневматический (мембранный) | КАМАЗ, ЯМЗ, ЗМЗ (атмосферные и с турбо) | Средняя (требует стенда) |
| Пневмогидравлический | Дизели с высоким давлением впрыска | Высокая |
| Электронный (актуатор) | Современные Common Rail системы | Высокая (требуется ПО) |
Важно отметить, что исправный турбокорректор — залог долговечности дизельного двигателя. Регулярная проверка его работы, особенно после смены сезонов или длительных простоев, помогает избежать серьезных поломок. При первых признаках нарушения смесеобразования необходимо незамедлительно провести диагностику системы наддува и топливной аппаратуры.
Квалифицированная настройка ТНВД с учетом работы корректора восстанавливает заводские характеристики тяги и экономичности двигателя. Игнорирование этого компонента при тюнинге или ремонте может свести на нет все преимущества установки турбокомпрессора и привести к аварийным ситуациям на дороге.
Правильное понимание принципов работы данного механизма позволяет механику не только заменять детали, но и точно диагностировать причины неисправностей, что экономит время и ресурсы владельца техники. Техническая грамотность в области топливной аппаратуры остается одним из ключевых навыков для обслуживания как современной, так и классической дизельной техники.
История и развитие турбокорректоров
Турбокорректоры, используемые в системах топливных насосов высокого давления (ТНВД), представляют собой важный элемент, который значительно улучшает характеристики работы дизельных двигателей. История их разработки начинается с конца 20 века, когда требования к экологичности и экономичности двигателей стали более строгими. Появление турбокорректоров стало ответом на необходимость повышения эффективности сгорания топлива и снижения выбросов вредных веществ.
Первоначально системы управления топливом были достаточно простыми и не учитывали изменения условий работы двигателя. Однако с развитием технологий и увеличением требований к производительности, инженеры начали разрабатывать более сложные системы, которые могли бы адаптироваться к различным режимам работы двигателя. В результате, в 1980-х годах появились первые образцы турбокорректоров, которые использовали давление наддува для регулировки подачи топлива.
Турбокорректоры работают на основе принципа, при котором изменение давления в системе наддува напрямую влияет на количество подаваемого топлива. Это позволяет оптимизировать процесс сгорания и улучшить динамические характеристики двигателя. Система автоматически регулирует подачу топлива в зависимости от нагрузки и оборотов двигателя, что обеспечивает более плавную работу и снижение расхода топлива.
С течением времени технологии турбокорректоров продолжали развиваться. В 1990-х годах появились электронные системы управления, которые позволили значительно повысить точность регулировки и адаптивность к условиям эксплуатации. Современные турбокорректоры могут интегрироваться с другими системами управления двигателем, такими как системы контроля выбросов и системы управления трансмиссией, что позволяет достичь максимальной эффективности работы всего автомобиля.
Сегодня турбокорректоры являются стандартом для большинства современных дизельных двигателей, обеспечивая не только высокую производительность, но и соответствие строгим экологическим нормам. Их развитие продолжается, и в будущем можно ожидать появления еще более совершенных систем, которые будут использовать новейшие достижения в области электроники и материаловедения.
Современные технологии в производстве
В последние годы технологии производства турбокорректоров для топливных насосов высокого давления (ТНВД) претерпели значительные изменения, что позволило улучшить их эффективность и надежность. Современные производственные процессы включают в себя использование высокоточных станков с числовым программным управлением (ЧПУ), что обеспечивает высокую степень точности при изготовлении деталей. Это особенно важно для компонентов, которые должны работать в условиях высоких температур и давления.
Одним из ключевых аспектов современных технологий является применение новых материалов. Например, для изготовления корпусов турбокорректоров все чаще используются легкие и прочные сплавы, которые обладают высокой коррозионной стойкостью. Это позволяет значительно увеличить срок службы устройства и снизить риск его выхода из строя в процессе эксплуатации.
Кроме того, в производстве турбокорректоров активно внедряются технологии 3D-печати. Это позволяет создавать сложные геометрические формы, которые невозможно изготовить традиционными методами. Использование 3D-печати также сокращает время на разработку и прототипирование новых моделей, что делает процесс более гибким и адаптивным к требованиям рынка.
Современные системы автоматизации и контроля качества также играют важную роль в производстве турбокорректоров. С помощью автоматизированных систем можно проводить мониторинг всех этапов производства, что позволяет выявлять и устранять дефекты на ранних стадиях. Это, в свою очередь, способствует повышению общей надежности и качества готовой продукции.
Внедрение цифровых технологий, таких как Интернет вещей (IoT), также находит свое применение в производстве турбокорректоров. С помощью сенсоров и других устройств можно отслеживать состояние оборудования в реальном времени, что позволяет оперативно реагировать на возможные неисправности и проводить профилактическое обслуживание.
Таким образом, современные технологии в производстве турбокорректоров ТНВД не только повышают качество и надежность продукции, но и делают процесс более эффективным и экономически выгодным. Это открывает новые горизонты для развития автомобильной промышленности и улучшения характеристик современных двигателей.
Тестирование и диагностика турбокорректора
Тестирование и диагностика турбокорректора ТНВД (топливного насоса высокого давления) являются важными этапами в обслуживании дизельных двигателей. Правильная работа турбокорректора обеспечивает оптимальное распределение топлива, что напрямую влияет на производительность и экономичность двигателя. В данной части статьи мы рассмотрим основные методы тестирования и диагностики турбокорректора, а также распространенные проблемы и способы их устранения.
Методы тестирования
Существует несколько методов тестирования турбокорректора, которые позволяют выявить его работоспособность и точность регулировки. Наиболее распространенные из них:
- Визуальный осмотр: Первым шагом в диагностике является визуальный осмотр турбокорректора и его соединений. Необходимо проверить наличие утечек топлива, повреждений на корпусе и состояние уплотнительных колец.
- Проверка давления: Для оценки работы турбокорректора важно измерить давление топлива на выходе. Это можно сделать с помощью манометра, подключенного к выходному патрубку. Давление должно соответствовать заводским характеристикам, указанным в технической документации.
- Тест на стенде: Наиболее точным методом является тестирование на специальном стенде, который позволяет имитировать работу двигателя. Это позволяет проверить реакцию турбокорректора на изменения нагрузки и оборотов, а также оценить его способность поддерживать заданные параметры.
Диагностика неисправностей
В процессе тестирования могут быть выявлены различные неисправности, которые могут негативно сказаться на работе двигателя. Вот некоторые из наиболее распространенных проблем:
- Неправильная регулировка: Если турбокорректор неправильно отрегулирован, это может привести к недостаточному или избыточному подаче топлива, что негативно скажется на мощности и экономичности двигателя.
- Засорение: Накопление грязи и отложений в каналах турбокорректора может привести к его заеданию или неправильной работе. Регулярная чистка и замена фильтров помогут избежать этой проблемы.
- Износ деталей: Со временем детали турбокорректора могут изнашиваться, что также приводит к ухудшению его работы. В этом случае может потребоваться замена изношенных компонентов.
Рекомендации по обслуживанию
Для обеспечения надежной работы турбокорректора рекомендуется следовать нескольким простым правилам:
- Регулярно проверять состояние топливной системы и заменять фильтры.
- Проводить профилактическое обслуживание ТНВД в соответствии с рекомендациями производителя.
- Использовать качественное топливо, чтобы минимизировать риск загрязнения системы.
В заключение, тестирование и диагностика турбокорректора ТНВД являются важными процессами, которые помогают поддерживать оптимальную работу дизельного двигателя. Регулярное обслуживание и своевременное выявление неисправностей позволят избежать серьезных поломок и продлить срок службы автомобиля.
Специальные инструменты и оборудование
Для эффективной работы с турбокорректором ТНВД (топливного насоса высокого давления) необходимы специальные инструменты и оборудование, которые обеспечивают точность и безопасность процесса регулировки. Важно отметить, что неправильная настройка может привести к снижению производительности двигателя, увеличению расхода топлива и повышению выбросов вредных веществ.
Первым и, пожалуй, самым важным инструментом является динамометрический ключ. Он позволяет точно контролировать момент затяжки крепежных элементов, что критично для обеспечения герметичности соединений и предотвращения утечек топлива. Использование динамометрического ключа также помогает избежать повреждений резьбовых соединений.
Следующим важным инструментом является манометр, который используется для измерения давления в системе. Манометры бывают различных типов: аналоговые и цифровые. Цифровые манометры, как правило, более точные и удобные в использовании, так как они позволяют быстро считывать показания и могут иметь дополнительные функции, такие как запись данных.
Для регулировки турбокорректора также потребуется специальный стенд для проверки ТНВД. Такой стенд позволяет имитировать работу двигателя и проверять параметры работы насоса в различных режимах. Это оборудование может включать в себя системы для контроля давления, температуры и расхода топлива, что позволяет проводить комплексную диагностику и настройку.
Кроме того, для работы с турбокорректором могут понадобиться инструменты для демонтажа и монтажа, такие как наборы ключей, отверток и плоскогубцев. Важно использовать качественные инструменты, чтобы избежать повреждений деталей при разборке и сборке.
Не менее важным является наличие технической документации, которая включает в себя схемы, инструкции и рекомендации по настройке и регулировке турбокорректора. Эта документация поможет избежать ошибок и обеспечит правильное выполнение всех операций.
Наконец, для обеспечения безопасности работы необходимо использовать средства индивидуальной защиты, такие как перчатки, очки и маски. Работа с топливными системами может быть опасной, поэтому соблюдение мер предосторожности является обязательным.
В заключение, использование специализированных инструментов и оборудования является ключевым аспектом при работе с турбокорректором ТНВД. Это не только повышает эффективность регулировки, но и обеспечивает безопасность и долговечность работы двигателя.
