В данной статье мы подробно рассмотрим процесс демонтажа стопорного кольца с колеса погрузчика, который является важной процедурой при обслуживании и ремонте этой техники. Правильное выполнение этой операции не только обеспечивает безопасность работы погрузчика, но и продлевает срок службы колес и других компонентов. Мы предоставим вам необходимые меры безопасности, список специального инструмента и пошаговый алгоритм действий, что позволит вам эффективно и без лишних усилий выполнить демонтаж стопорного кольца.
Подготовка рабочего места и меры безопасности
Перед началом любых операций с колесами погрузчика крайне важно создать безопасные условия труда, так как составные колеса могут оставаться под давлением даже после выпуска воздуха. Первым шагом необходимо полностью спустить шину: для этого выверните золотник из вентиля и убедитесь, что воздух выходит без препятствий. Если колесо снято с машины, установите его в вертикальное положение и надежно зафиксируйте, чтобы избежать случайного катания.
Ключевым моментом является использование защитной клетки или ограничительного устройства при работе с накачанными или частично спущенными колесами. Даже если принято решение о снятии кольца с шины, находящейся под спуском, существует вероятность, что борт шины «прилип» к диску. При приложении усилия кольцо может выстрелить с большой силой. Поэтому наличие металлического ограждения между оператором и колесом обязательно для соблюдения техники безопасности.
Для выполнения работы необходимо подготовить специализированные инструменты, так как стандартные монтажные инструменты могут не подойти из-за высокой жесткости конструкции. В комплект должны входить медные или латунные выколотки, чтобы избежать повреждения закаленных краев диска, мощный молоток, рычажные съемники или гидравлический пресс для сложных случаев. Также потребуется проникающая смазка, такая как WD-40 или аналог, для обработки соединительных поверхностей.
⚠️ Внимание: Категорически запрещается находиться в плоскости вращения колеса при приложении ударных нагрузок. Всегда используйте удлинитель для молотка или дистанционный инструмент, чтобы увеличить расстояние до потенциально опасной зоны.
Рабочая зона должна быть очищена от посторонних предметов, масла и воды, чтобы исключить возможность скольжения оператора или инструмента. Освещение должно быть достаточным для визуального контроля состояния замкового паза и целостности стопорного кольца. Если работы проводятся зимой на улице, металл становится более хрупким, что требует особой осторожности при ударных воздействиях.
Необходимый инструмент и оборудование
Эффективность демонтажа во многом зависит от правильно подобранного инструмента. Для стандартных операций по снятию колец с дисков погрузчиков необходим специализированный набор инструментов. Он обеспечивает создание усилия в нужном направлении, не нарушая геометрию диска.
| Тип инструмента | Назначение | Особенности применения |
|---|---|---|
| Медная выколотка | Удаление заклинивших колец | Мягкий металл предотвращает повреждение кромки диска |
| Гидравлический съемник | Демонтаж жестких флипперов | Обеспечивает контроль усилия и направления |
| Монтажные лопатки | Отжим борта шины | Применяются только после полной дефляции |
При использовании пневматического инструмента, такого как гайковерты или ударные молотки, важно проверять исправность рукояток и защитных кожухов. Вибрация от инструмента может передаваться на руки оператора, поэтому работа должна проводиться в специальных виброзащитных перчатках. Для тяжелых погрузчиков с грузоподъемностью более 5 тонн часто требуется использование стационарных шиномонтажных станков с поворотным столом.
| Этап демонтажа | Описание действий | Необходимые инструменты |
|---|---|---|
| Подготовка | Отключите погрузчик от источника питания | Перчатки, защитные очки |
| Осмотр стопорного кольца | Проверьте состояние кольца и его крепление | Лупа или фонарик |
| Снятие стопорного кольца | Используйте специальный инструмент для снятия кольца | Плоскогубцы, съемник стопорных колец |
| Установка нового кольца | Убедитесь, что новое кольцо правильно установлено | Молоток, смазка |
| Проверка | Проверьте, что кольцо надежно зафиксировано | Визуальный осмотр |
Интересные факты
Вот несколько интересных фактов о технологии демонтажа стопорного кольца с колеса погрузчика:
Специальные инструменты: Для демонтажа стопорного кольца часто используются специальные инструменты, такие как щипцы для стопорных колец. Эти инструменты позволяют безопасно и эффективно извлекать кольцо, минимизируя риск повреждения других компонентов колеса.
Методы демонтажа: Существуют различные методы демонтажа стопорного кольца, включая использование нагрева для расширения металла и облегчения снятия кольца. Этот метод особенно полезен, если кольцо застряло из-за коррозии или износа.
Безопасность и техника: При демонтаже стопорного кольца важно соблюдать технику безопасности, так как неправильные действия могут привести к травмам или повреждению оборудования. Например, использование защитных очков и перчаток помогает предотвратить травмы глаз и рук при работе с металлическими деталями.
Технология демонтажа стопорного кольца
Процесс удаления кольца начинается с внимательного визуального осмотра замкового паза. Важно убедиться, что шина полностью опустилась в углубление диска (ручей), создавая пространство для выхода стопорного элемента. Если борт шины все еще находится на полке диска, снять кольцо будет невозможно без риска повреждения деталей.
Затем обработайте периметр кольца проникающей смазкой, уделяя особое внимание соединениям и участкам с коррозией. На практике ржавчина часто склеивает кольцо с диском, что делает его неподвижным. После нанесения смазки подождите 5-10 минут, чтобы жидкость проникла в микротрещины и начала растворять окислы.
Основная методика снятия заключается в последовательном выбивании кольца из паза по кругу. Не пытайтесь выбить кольцо полностью с одной стороны, так как это может привести к его заклиниванию по диагонали и возможной деформации. Движения должны быть плавными, смещая кольцо на несколько миллиметров по всему периметру при каждом проходе.
Метод выбивания вручную

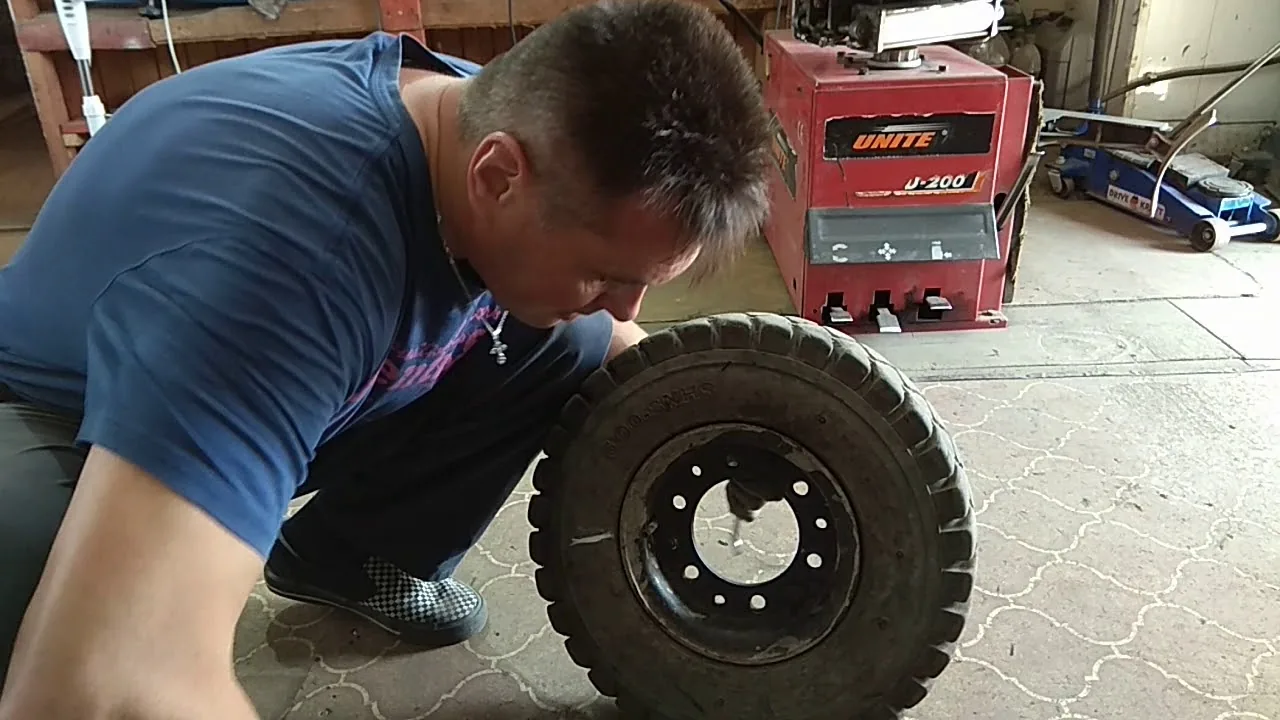

Этот способ подходит для колес с небольшим и средним диаметром, где усилия оператора достаточно для перемещения кольца. С помощью медной выколотки и молотка аккуратно наносят удары по внутреннему краю кольца, двигаясь по часовой стрелке. После каждого удара инструмент следует перемещать на 2-3 сантиметра вперед, постепенно освобождая кольцо из паза.
Если кольцо состоит из нескольких частей и имеет разрыв, сначала нужно извлечь меньший сегмент, так как он удерживается с меньшим усилием. Удалив первый сегмент, снять второй будет значительно проще. Важно постоянно следить за положением шины, чтобы избежать ее смещения на полке диска.

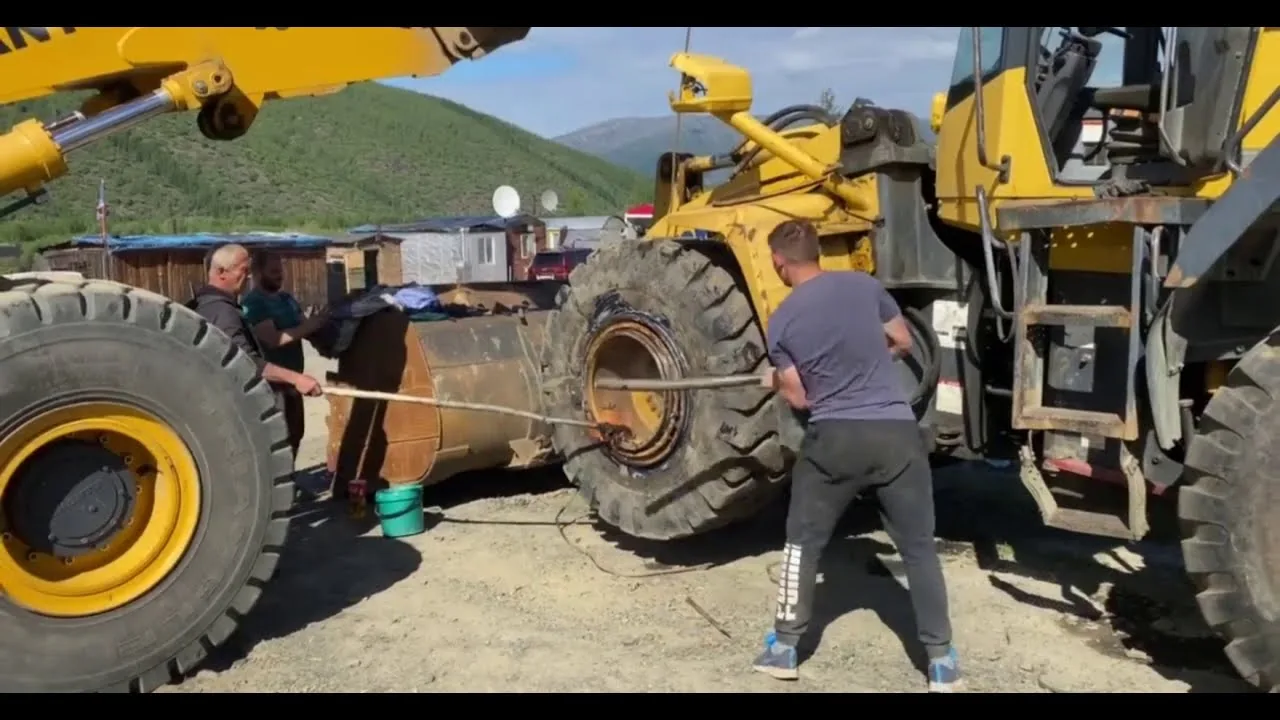

Если кольцо сидит очень плотно, можно использовать рычаг. Конец рычага помещают под кольцо (если есть зазор) или упирают в торец, создавая усилие для его извлечения. Однако этот метод требует осторожности, чтобы не повредить кольцо, так как деформированный элемент не обеспечит герметичность при последующей сборке.
Использование гидравлического съемника
Для больших колес погрузчиков, таких как модели Caterpillar или Toyota с высокой грузоподъемностью, ручной метод может быть неэффективным и небезопасным. В таких случаях на помощь приходят гидравлические съемники, которые устанавливаются на диск и обеспечивают равномерное давление для выталкивания кольца.
Процесс установки съемника требует тщательной настройки захватов. Они должны опираться на прочные участки диска, а толкатель — находиться на внутренней кромке стопорного кольца. При активации гидравлической системы давление увеличивается постепенно, что позволяет контролировать процесс и предотвращает резкое вырывание детали.
Одним из главных преимуществ механического или гидравлического методов является снижение ударных нагрузок на диск, что увеличивает срок службы дорогостоящего оборудования. Кроме того, оператор может находиться на безопасном расстоянии от колеса, управляя насосом дистанционно или с помощью удлиненного рычага.
⚠️ Важно: При работе с гидравлическими системами следите за состоянием уплотнений шлангов. Резкий скачок давления при срыве кольца может повредить гидросистему съемника.
Работа с прикипевшими и деформированными элементами
Ситуации, когда кольцо застревает на диске из-за длительной эксплуатации или влаги, требуют особого подхода. Простое механическое воздействие может быть неэффективным, а чрезмерные усилия могут повредить паз. В таких случаях рекомендуется комбинированный метод, включающий термическую обработку и химическое воздействие.
Нагревание области замкового паза с помощью газовой горелки способствует расширению металла диска и разрушению оксидной пленки. Важно действовать осторожно, равномерно прогревая зону вокруг кольца и избегая перегрева самой шины, чтобы не повредить резину. Температура нагрева диска не должна превышать 200-250 градусов Цельсия.
После нагрева и повторной обработки проникающей жидкостью, которая закипит и глубже проникнет, следует попробовать сдвинуть кольцо. Часто после такой процедуры даже сильно корродировавшие элементы легко отходят при минимальном усилии. Если кольцо деформировано и имеет заусенцы, их необходимо удалить или сточить перед попыткой демонтажа.
Восстановление геометрии паза
После снятия кольца важно проверить замковой паз диска на наличие дефектов. Коррозия, вмятины или забоины могут привести к утечке воздуха из колеса или его самопроизвольному разбортированию в процессе эксплуатации. Все неровности следует удалить металлической щеткой и отшлифовать.
Если в пазу обнаружена глубокая коррозия, можно использовать антикоррозийный состав на основе цинка. Важно, чтобы слой покрытия был минимальным, чтобы не изменить размеры посадки. Избыточный слой краски или грунтовки в пазу может действовать как смазка и привести к проскальзыванию кольца под давлением.
При наличии трещин в области паза диск необходимо списать и отправить на утилизацию или профессиональную наплавку. Использование диска с трещинами в зонах, подверженных высоким нагрузкам, строго запрещено, так как это может привести к мгновенному разрушению колеса.
| Дефект | Способ устранения | Возможность эксплуатации |
|---|---|---|
| Поверхностная ржавчина | Механическая обработка | Разрешено после обработки |
| Забоины и вмятины | Рихтовка и шлифовка | Разрешено при сохранении геометрии |
| Трещины в металле | Сварка/Наплавка | Только после сертификации ремонта |
Типичные ошибки при демонтаже
Анализ производственного травматизма и неисправностей оборудования показывает, что операторы часто совершают одни и те же ошибки при снятии колец. Осознание этих ошибок помогает предотвратить аварии и продлить срок службы колесных дисков.
- Снятие кольца без полной дефляции — даже небольшое давление в 0.5 атмосферы может создать значительное усилие на кольцо, что приведет к его неожиданному выстрелу при снятии. Обязательно проверяйте давление с помощью манометра и выкручивайте золотник.
- Применение стальных зубил вместо медных выколоток — стальное лезвие может оставить глубокие царапины на краях диска, что создает условия для коррозии и увеличивает напряжение, что может привести к разрушению диска.
- Выбивание кольца только с одной стороны — это может вызвать перекос элемента и wedge-эффект, в результате чего кольцо застревает, и для его извлечения требуются разрушительные методы, часто повреждающие диск.
- Игнорирование износа кольца — если кольцо имеет трещины или сильно изношено, его повторная установка недопустима. Тем не менее, многие пытаются его сохранить, что ставит под угрозу герметичность колеса.
Распространенной ошибкой также является игнорирование очистки паза перед установкой нового кольца. Остатки грязи или старая смазка могут помешать правильному расположению кольца, что приведет к биению колеса или утечке воздуха. Чистота поверхности — основа надежной фиксации.
Финальная проверка и подготовка к сборке
Завершение работ включает контроль качества выполненной операции. Диск должен быть очищен от посторонних предметов, а поверхность паза — иметь равномерный металлический блеск и не содержать глубоких повреждений. Если планируется повторное использование стопорного кольца, его следует проверить на наличие остаточной деформации.
Проверка осуществляется визуально и с помощью измерения толщины кольца в нескольких местах. Разброс значений не должен превышать допустимые нормы, указанные производителем диска. При обнаружении следов растяжения или истончения кольцо необходимо заменить на новое, соответствующее типоразмеру шины.
Перед установкой новой шины все компоненты должны быть собраны и готовы к монтажу. Правильная подготовка диска обеспечивает быструю и безопасную сборку колеса, герметичность системы и длительный срок службы шинного комплекта. Качественный демонтаж — залог успешного ремонта.
⚠️ Важно: Никогда не используйте кольца от различных производителей или разных типоразмеров. Геометрия профиля может варьироваться на доли миллиметра, что критично для безопасности.
Соблюдение всех технологических карт и мер безопасности при снятии колец с колес погрузчика является необходимым условием профессиональной эксплуатации специальной техники. Регулярное обслуживание ходовой части и правильный уход за колесными дисками значительно снижают риск аварийных ситуаций на производстве.
Обзор различных типов стопорных колец
Стопорные кольца представляют собой важные элементы механических систем, обеспечивающие надежное закрепление деталей и предотвращение их смещения. В зависимости от конструкции и назначения, существует несколько типов стопорных колец, каждый из которых имеет свои особенности и области применения.
Одним из наиболее распространенных типов являются плоские стопорные кольца. Они имеют простую конструкцию и используются для удержания подшипников, шестерен и других деталей на валу. Плоские кольца могут быть изготовлены из различных материалов, включая сталь, алюминий и пластик, что позволяет выбрать оптимальный вариант в зависимости от условий эксплуатации.
Другим распространенным типом являются пружинные стопорные кольца. Эти кольца обладают эластичностью и способны адаптироваться к изменениям в размерах деталей, что делает их идеальными для использования в условиях вибрации и динамических нагрузок. Пружинные кольца часто применяются в автомобильной и авиационной промышленности, а также в производстве строительной техники.
Кольца с внутренним и наружным зацеплением также заслуживают внимания. Внутренние кольца устанавливаются в пазы на валах, а наружные — на корпусах. Эти кольца обеспечивают надежное крепление и могут использоваться в различных механизмах, включая редукторы и трансмиссии. Важно отметить, что выбор между внутренним и наружным кольцом зависит от конструкции узла и требований к его эксплуатации.
Существуют также стопорные кольца с замковым механизмом, которые обеспечивают дополнительную защиту от случайного снятия. Эти кольца часто используются в высоконагруженных механизмах, где критически важно предотвратить расхождение деталей. Замковые кольца могут быть как плоскими, так и пружинными, в зависимости от конкретных требований.
Наконец, стоит упомянуть о специальных стопорных кольцах, которые разрабатываются для конкретных условий эксплуатации. Например, кольца, устойчивые к коррозии, могут быть изготовлены из нержавеющей стали или покрыты специальными защитными составами. Такие кольца находят применение в агрессивных средах, таких как химическая или морская промышленность.
В заключение, выбор типа стопорного кольца зависит от множества факторов, включая конструкцию механизма, условия эксплуатации и требования к надежности. Правильный выбор стопорного кольца является залогом долговечности и безопасности работы оборудования.
Сравнение материалов и конструкций
При демонтаже стопорного кольца с колеса погрузчика важно учитывать, что эти элементы могут быть изготовлены из различных материалов и иметь разные конструкции. Это влияет на выбор инструментов и методов, используемых для их снятия.
Наиболее распространенными материалами для стопорных колец являются сталь, нержавеющая сталь и пластик. Стальные кольца, как правило, обладают высокой прочностью и долговечностью, что делает их идеальными для использования в условиях высокой нагрузки. Однако они также подвержены коррозии, особенно если эксплуатируются в агрессивных средах. Нержавеющая сталь, в свою очередь, устойчива к коррозии, но может быть более дорогой и менее гибкой, что иногда затрудняет их установку и демонтаж.
Пластиковые стопорные кольца, хотя и менее распространены, могут использоваться в легких конструкциях и в условиях, где требуется высокая степень защиты от коррозии. Они легче и могут быть проще в установке и демонтаже, но их прочность и долговечность значительно ниже по сравнению с металлическими аналогами.
Что касается конструкций, то стопорные кольца могут быть как открытыми, так и закрытыми. Открытые кольца обычно проще в установке и демонтаже, так как они не требуют специального инструмента для снятия. Закрытые кольца, напротив, могут требовать использования специальных инструментов, таких как щипцы для стопорных колец, что увеличивает сложность процесса демонтажа.
Кроме того, важно учитывать размер и форму стопорного кольца. Кольца могут иметь различные диаметры и толщины, что также влияет на выбор инструмента. Например, для снятия больших колец может потребоваться использование более мощных инструментов, таких как гидравлические щипцы, в то время как для мелких колец достаточно будет обычных плоскогубцев.
В заключение, выбор материала и конструкции стопорного кольца напрямую влияет на процесс его демонтажа. Понимание этих аспектов поможет избежать повреждений как самого кольца, так и окружающих компонентов, а также обеспечит безопасность при выполнении работ.
Рекомендации по обслуживанию и профилактике
Обслуживание и профилактика стопорных колец являются важными аспектами в эксплуатации погрузчиков. Правильный уход за этими элементами позволяет избежать неожиданных поломок и продлить срок службы оборудования. Ниже приведены рекомендации, которые помогут в этом процессе.
1. Регулярные осмотры: Проводите регулярные визуальные осмотры стопорных колец на предмет износа, коррозии или повреждений. Обратите внимание на наличие трещин, сколов или других дефектов, которые могут привести к их разрушению в процессе эксплуатации.
2. Чистота и смазка: Убедитесь, что область вокруг стопорного кольца чистая и свободная от грязи и загрязнений. Используйте подходящие чистящие средства для удаления грязи. При необходимости применяйте смазочные материалы, которые помогут предотвратить коррозию и облегчат процесс демонтажа в будущем.
3. Правильный монтаж: При установке стопорного кольца следите за тем, чтобы оно было правильно зафиксировано. Неправильная установка может привести к его преждевременному износу или поломке. Используйте специальные инструменты для монтажа, чтобы избежать повреждений.
4. Замена при необходимости: Не забывайте о том, что стопорные кольца имеют ограниченный срок службы. Если вы заметили признаки износа или повреждения, замените их незамедлительно. Используйте только оригинальные запчасти, чтобы гарантировать надежность и долговечность.
5. Обучение персонала: Обучите сотрудников правильным методам обслуживания и демонтажа стопорных колец. Знание правильных процедур поможет избежать ошибок и снизит риск повреждения оборудования.
6. Документация и учет: Ведите учет всех проведенных работ по обслуживанию и замене стопорных колец. Это поможет вам отслеживать состояние оборудования и планировать профилактические работы.
Следуя этим рекомендациям, вы сможете значительно повысить надежность и эффективность работы погрузчика, а также минимизировать риск возникновения непредвиденных ситуаций, связанных с поломкой стопорных колец.
Частота проверки и замены стопорных колец
Стопорные кольца являются важными элементами конструкции колес погрузчиков, обеспечивая надежное крепление различных деталей и механизмов. Их состояние напрямую влияет на безопасность и эффективность работы техники. Поэтому регулярная проверка и замена стопорных колец являются необходимыми мерами для поддержания работоспособности погрузчика.
Частота проверки стопорных колец зависит от нескольких факторов, включая интенсивность эксплуатации погрузчика, условия работы и тип используемых материалов. В условиях тяжелых нагрузок и частых циклов работы рекомендуется проводить осмотр стопорных колец не реже одного раза в месяц. Важно обращать внимание на наличие механических повреждений, коррозии и износа, так как даже небольшие дефекты могут привести к серьезным последствиям.
При эксплуатации погрузчиков в агрессивных условиях, таких как высокая влажность, пыль или химические воздействия, частота проверки должна увеличиваться. В таких случаях рекомендуется проводить осмотр каждые две недели. Также стоит учитывать, что при работе с тяжелыми грузами или на неровных поверхностях нагрузка на стопорные кольца возрастает, что также требует более частого контроля.
Замена стопорных колец должна проводиться при обнаружении любых признаков износа или повреждений. Рекомендуется использовать только оригинальные или качественные заменители, так как это гарантирует соответствие необходимым стандартам и долговечность работы. При замене важно следовать инструкциям производителя и использовать соответствующие инструменты, чтобы избежать повреждения других компонентов.
Кроме того, стоит учитывать, что профилактическая замена стопорных колец может быть целесообразной в рамках планового технического обслуживания. Например, многие специалисты рекомендуют замену стопорных колец каждые 500-1000 часов работы погрузчика, в зависимости от условий эксплуатации. Это позволит избежать неожиданных поломок и продлить срок службы техники.
В заключение, регулярная проверка и замена стопорных колец являются важными аспектами технического обслуживания погрузчиков. Соблюдение рекомендаций по частоте осмотров и замене поможет обеспечить надежную и безопасную работу техники, снизить риск аварий и увеличить срок службы оборудования.
