В данной статье мы представим подробное руководство по снятию руля на грузовиках МАЗ, таких как 5336, 5516 и 6317. Правильный демонтаж рулевого колеса является важным этапом при проведении ремонта или замены элементов рулевого управления, а также при выполнении работ по обслуживанию автомобиля. Следуя пошаговой инструкции, вы сможете самостоятельно и безопасно выполнить эту задачу, что поможет сэкономить время и средства на обращение в сервисный центр.
Подготовка инструмента и меры безопасности
Перед началом любых манипуляций с рулевым управлением важно убедиться в безопасности процесса, так как эта система напрямую влияет на управление автомобилем. Первым шагом должно быть отключение бортовой сети, чтобы избежать короткого замыкания или случайного срабатывания подушки безопасности, если она предусмотрена в данной модели. Для этого достаточно отсоединить клемму массы от аккумулятора, что исключит риск поражения электрическим током при работе с проводами.
Инструменты, необходимые для снятия руля на автомобилях МАЗ классической компоновки, довольно просты и обычно доступны любому водителю или механику. Основным инструментом станет вороток с торцевой головкой на 24 мм для откручивания гайки, фиксирующей руль. Также понадобится набор отверток, включая крестовую и плоскую, для работы с пластиковыми накладками и винтами, крепящими контактное кольцо.
В некоторых случаях, особенно если руль снимается впервые за долгое время, может понадобиться съемник. Конусная посадка вала со временем может «прикипеть» или плотно зафиксироваться, и выбивать вал молотком крайне не рекомендуется из-за риска повреждения подшипников рулевой колонки. Если специального съемника нет, иногда используют метод аккуратного покачивания при одновременном вытягивании, но это требует осторожности.
⚠️ Внимание: Перед снятием руля настоятельно рекомендуется сделать метки маркером или мелом на руле и валу. Это поможет при обратной установке сохранить правильное положение колес, что критически важно для настройки углов установки управляемых колес и работы гидроусилителя.
Работы следует выполнять при выключенном зажигании и полностью остывшем двигателе, хотя для данной операции работа мотора не требуется. Если на автомобиле установлен кондиционер или круиз-контроль, провода которых проходят через руль, необходимо быть особенно внимательным при отсоединении разъемов, чтобы не повредить хрупкие контакты.
Демонтаж накладок и снятие контактного кольца
Процесс разборки рулевого колеса на автомобилях МАЗ начинается с удаления декоративных элементов и контактной группы сигнала. На большинстве моделей, включая популярные серии 5336 и 5516, рулевое колесо может иметь три или четыре спицы, закрытые пластиковыми накладками. Эти накладки фиксируются винтами, которые могут быть скрыты под декоративными заглушками или находиться на обратной стороне обода.
Чтобы получить доступ к крепежу, необходимо перевернуть руль или, если конструкция позволяет, подойти к винтам с обратной стороны. На старых моделях винты часто расположены прямо на торце спиц. После выкручивания крепежных элементов пластиковые накладки можно снять, что откроет доступ к внутренней части рулевой чаши и контактам сигнала.
Следующий шаг — демонтаж контактного кольца (сигнала). Оно фиксируется несколькими винтами, расположенными по периметру центральной части. Перед откручиванием винтов рекомендуется сделать фотографию или зарисовать схему подключения проводов, так как цветовая маркировка может варьироваться в зависимости от года выпуска автомобиля и установленного электрооборудования.
После отсоединения проводов контактное кольцо аккуратно извлекается. Важно быть осторожным, чтобы не повредить токосъемник, который отвечает за передачу сигнала при вращении руля. Если на автомобиле установлен многофункциональный руль с кнопками управления, процесс может усложниться из-за наличия дополнительных шлейфов, требующих аккуратного обращения.
Особое внимание следует уделить состоянию проводов во время снятия. На старых моделях МАЗ часто изоляция рассыхается и трескается, поэтому резкие движения могут привести к обрыву цепи. Если будут обнаружены повреждения, их необходимо устранить до сборки, используя термоусадку или качественную изоленту, чтобы избежать проблем с работой звукового сигнала в будущем.
| Шаг | Описание действия | Необходимые инструменты |
|---|---|---|
| 1 | Отключите аккумулятор | Ключ для аккумулятора |
| 2 | Снимите обшивку рулевого колеса | Отвертка, плоская и крестовая |
| 3 | Ослабьте гайки крепления руля | Гаечный ключ |
| 4 | Снимите центральную заглушку (если есть) | Плоская отвертка |
| 5 | Отсоедините проводку от кнопок на руле | Плоская отвертка |
| 6 | Удалите руль с вала рулевого управления | Съемник руля (при необходимости) |
Интересные факты
Вот несколько интересных фактов, связанных с темой снятия руля на грузовике МАЗ:
Специфика конструкции: Рули на грузовиках МАЗ часто имеют гидравлический усилитель, что делает процесс снятия более сложным, чем на легковых автомобилях. Это требует дополнительных шагов, таких как отключение гидравлических шлангов, чтобы избежать утечек жидкости и повреждений.
Безопасность прежде всего: При снятии руля важно учитывать, что неправильные действия могут привести к повреждению системы управления или даже травмам. Поэтому рекомендуется использовать специальные инструменты, такие как съемники руля, и следовать инструкциям производителя, чтобы избежать несчастных случаев.
Калибровка после установки: После снятия и установки руля на грузовик МАЗ может потребоваться калибровка системы управления. Это связано с тем, что некоторые модели имеют встроенные датчики, которые отслеживают положение руля, и их необходимо правильно настроить для обеспечения безопасной и эффективной работы автомобиля.
Откручивание гайки крепления и снятие руля

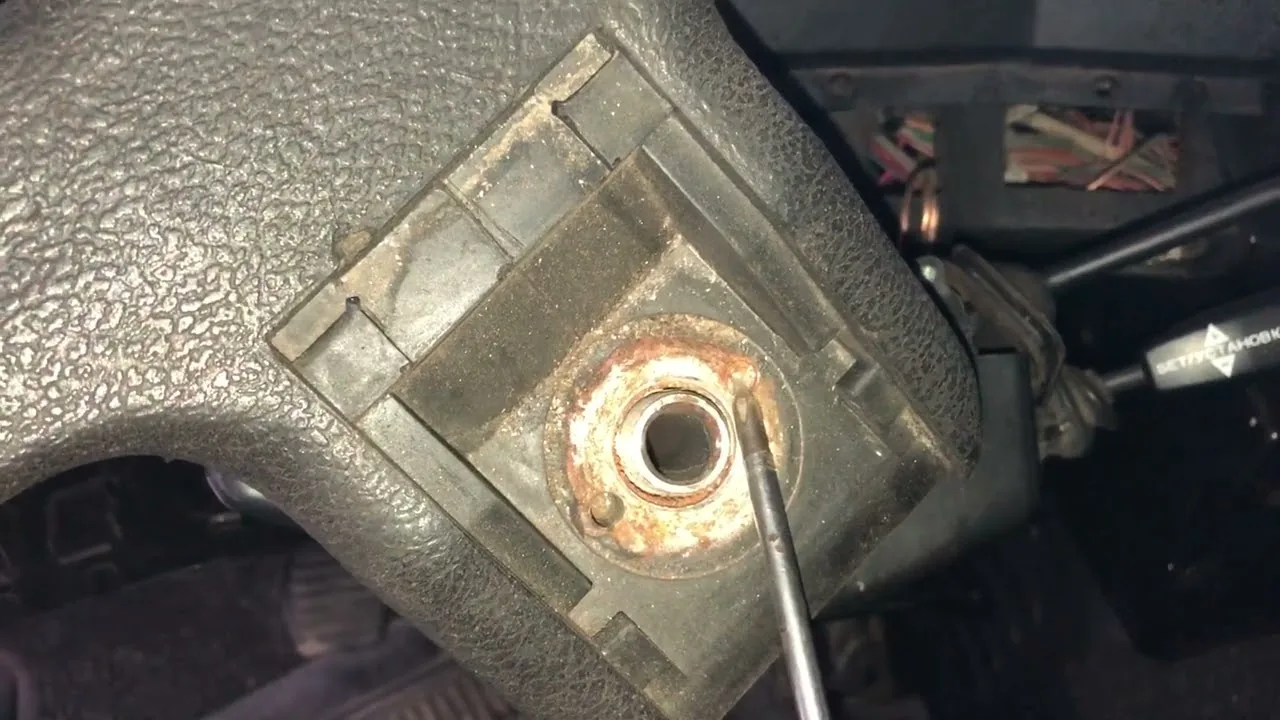

После демонтажа всех препятствующих элементов и проводки открывается доступ к центральной гайке, соединяющей рулевое колесо с валом сошки. На грузовиках МАЗ используется резьбовое соединение, обычно соответствующее ключу на 24 мм. Гайка затянута с высоким усилием и часто дополнительно фиксируется шайбой или контргайкой, что требует значительных усилий для отворачивания.
Для откручивания гайки необходимо зафиксировать рулевое колесо, чтобы оно не вращалось. В профессиональных условиях применяются специальные стопоры, однако в домашних условиях часто используют метод упора ног в пол или привлекают помощника, который будет держать руль. Рекомендуется использовать вороток с длинной рукояткой для обеспечения необходимого рычага.
Резьба на валу рулевой колонки МАЗ, как правило, правая, поэтому откручивание осуществляется против часовой стрелки. Тем не менее, стоит перепроверить направление, так как на некоторых специфических модификациях или замененных узлах могут быть исключения, хотя это встречается редко. После того как гайка будет сорвана, ее можно открутить вручную до полного снятия.
Снятие руля с вала — это наиболее критический этап. Вал имеет конусную форму с шлицами, и со временем может возникнуть эффект «прикипания» металла. Резкие удары по валу или рулю недопустимы, так как это может повредить подшипники рулевой колонки или нарушить геометрию вала.
Оптимальным решением является использование универсального съемника рулевых колес. Лапы съемника помещаются под спицы руля (предварительно подложив металлические пластины для защиты пластика), а упорный винт упирается в торец вала. Плавно закручивая винт съемника, создается равномерное давление, и руль сходит с конуса. Если съемника нет, можно попробовать метод раскачивания: взявшись за спицы, тянуть руль на себя и одновременно покачивать его из стороны в сторону, но это требует значительных физических усилий.
Особенности конструкции различных моделей МАЗ
Конструкция рулевого управления автомобилей МАЗ менялась в зависимости от модели и года выпуска. На классических версиях, таких как МАЗ-5335 и МАЗ-5336, используется рулевое колесо большого диаметра с тонким ободом и простой схемой подключения сигнала. Процесс снятия руля здесь стандартизирован и подробно описан в предыдущих разделах.

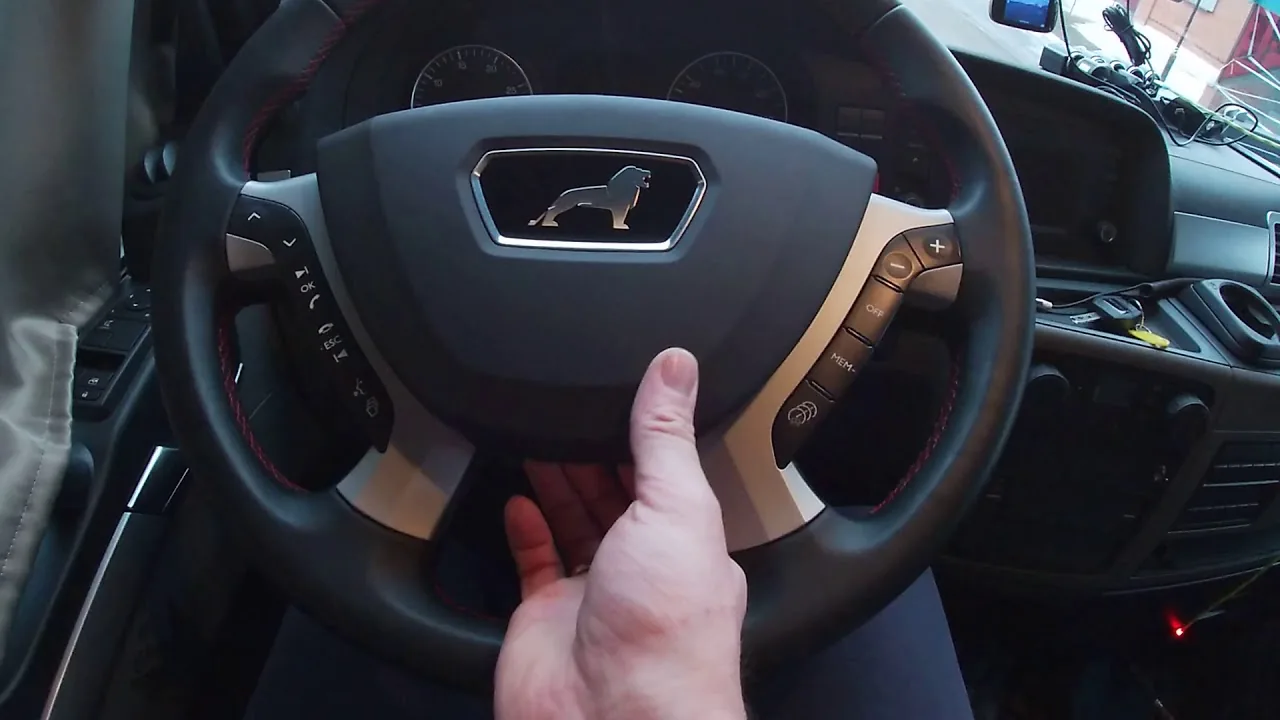

Современные модели, такие как МАЗ-5440, МАЗ-6422 и серия «Техно», могут иметь рулевые колеса меньшего диаметра с более сложной формой спиц и интегрированными блоками управления. В таких рулевых колесах часто присутствуют дополнительные контакты для круиз-контроля или управления мультимедиа, что требует внимательности при отключении разъемов.
В таблице ниже представлены основные отличия в процессе снятия руля на различных поколениях техники МАЗ:
| Параметр | Классические модели (МАЗ-5336, 5516) | Современные модели (МАЗ-5440, 6501) |
|---|---|---|
| Крепление накладок | Винты на торце спиц | Скрытые винты или клипсы |
| Контакт сигнала | Отдельное кольцо на винтах | Интегрировано в блок или шлейф |
| Размер гайки | Обычно 24 мм | Может варьироваться (22-24 мм) |
| Наличие подушки | Отсутствует | Возможно наличие (требует осторожности) |
Важно отметить, что на автомобилях с предпусковым подогревателем или дополнительным отопителем кабины провода управления могут проходить в зоне рулевой колонки. Необходимо проверить наличие жгутов, идущих через полость вала. Хотя на большинстве моделей МАЗ проводка располагается снаружи, индивидуальные доработки могут изменить стандартную схему.
При работе с моделями, оснащенными тахографами или системами ГЛОНАСС, датчики которых могут быть установлены на КПП или вблизи рулевой колонки, следует избегать натяжения проводов при снятии руля. Повреждение проводки тахографа может привести к блокировке устройства и штрафам со стороны контролирующих органов.
Различия могут касаться шлицевого соединения. На некоторых экземплярах шлицы могут быть обработаны графитовой смазкой, в то время как на других они могут быть сухими. При обратной установке рекомендуется смазать шлицы и конус вала тонким слоем смазки (например, Литол-24), чтобы облегчить демонтаж в будущем, но не переусердствовать, чтобы смазка не попала на фрикционные поверхности.
Типичные ошибки и рекомендации по сборке
Процесс демонтажа и монтажа руля на автомобилях МАЗ может сопровождаться распространенными ошибками, часто допускаемыми неопытными механиками. Избежание этих ошибок сэкономит время и нервы, а также обеспечит безопасность эксплуатации автомобиля. Наиболее трудности возникают не во время снятия, а при сборке и первом запуске.
Одной из частых проблем является неверная установка руля относительно меток. Если не совместить шлицы вала и отверстия руля по заранее нанесенным меткам, колеса могут быть в прямом положении, а руль — повернутым вбок. Это приведет к неравномерному износу шин и дискомфорту при вождении, так как водителю придется держать руль в неудобном положении.
Предлагаем вашему вниманию список распространенных ошибок, которые могут возникнуть в процессе выполнения данной процедуры:
- Игнорирование меток установки — это может сместить нулевое положение руля, что потребует повторной разборки для корректировки или сложной регулировки углов схождения колес.
- Использование ударного инструмента — попытка сбить руль молотком часто приводит к повреждению подшипников рулевой колонки, что вызывает люфт и шум при движении.
- Обрыв проводов сигнала — это происходит при резком снятии контактного кольца без отсоединения разъемов или при недостаточной длине проводов, что требует пайки и восстановления изоляции.
- Недостаточная затяжка гайки — если гайка крепления руля не затянута с необходимым усилием, это может привести к люфту или, в худшем случае, к самопроизвольному откручиванию и потере управления.
При сборке важно не просто накрутить гайку, но и надежно зафиксировать ее. На многих моделях МАЗ используются пружинные шайбы или специальные гайки с самоконтрящимся эффектом. Если резьба на валу или в гайке повреждена, необходимо заменить дефектный элемент, так как эксплуатация с поврежденной резьбой недопустима.
После установки руля и подключения всех разъемов следует проверить работу звукового сигнала и других кнопок управления, прежде чем закрывать декоративные накладки. Это позволит быстро устранить недочеты, не разбирая узел повторно. Также важно проверить свободный ход руля и отсутствие посторонних звуков.
В заключение, регулярное обслуживание рулевого управления, включая проверку состояния узла под рулем, способствует продлению срока службы автомобиля. Чистота в кабине и отсутствие влаги предотвращают коррозию контактов и металлических частей, делая процесс снятия и установки руля простым и быстрым даже после длительной эксплуатации.
Проверка состояния рулевого механизма
Перед тем как приступить к снятию руля на грузовике МАЗ, необходимо убедиться в исправности рулевого механизма. Это позволит избежать возможных проблем и повреждений как самого руля, так и других компонентов системы управления. Следуйте приведенным ниже шагам для проверки состояния рулевого механизма.
- Визуальный осмотр: Начните с тщательного осмотра рулевого механизма. Проверьте наличие видимых повреждений, трещин или коррозии на рулевой колонке, редукторе и других элементах. Обратите внимание на состояние крепежных элементов и соединений.
- Проверка люфта: Поверните руль влево и вправо, чтобы оценить люфт в рулевом механизме. Если вы заметили значительный люфт, это может указывать на износ подшипников или других компонентов. В таком случае рекомендуется провести диагностику и, при необходимости, заменить изношенные детали.
- Проверка работы рулевого управления: Запустите двигатель и проверьте работу рулевого управления. Убедитесь, что руль вращается плавно и без заеданий. Если вы заметили какие-либо посторонние звуки или затруднения при вращении, это может свидетельствовать о проблемах в системе.
- Проверка уровня жидкости в гидроусилителе: Если ваш грузовик оснащен гидроусилителем руля, проверьте уровень жидкости в бачке. Низкий уровень жидкости может привести к ухудшению работы рулевого механизма и его повреждению. При необходимости долейте жидкость до рекомендованного уровня.
- Проверка креплений: Убедитесь, что все крепления рулевого механизма надежно затянуты. Ослабленные болты и гайки могут привести к неправильной работе системы и даже к аварийной ситуации на дороге.
После завершения проверки состояния рулевого механизма, вы сможете уверенно приступить к снятию руля, зная, что система управления находится в исправном состоянии. Если в процессе проверки были выявлены какие-либо неисправности, рекомендуется обратиться к специалистам для их устранения перед началом работ.
Установка нового руля и его регулировка
После того как старый руль был успешно снят, можно переходить к установке нового. Этот процесс требует внимательности и аккуратности, чтобы обеспечить правильную работу рулевого управления и безопасность на дороге.
1. Подготовка нового руля
Перед установкой нового руля убедитесь, что он соответствует модели вашего грузовика МАЗ. Проверьте наличие всех необходимых крепежных элементов и инструкций от производителя. Если руль имеет дополнительные функции, такие как управление мультимедийной системой или круиз-контроль, убедитесь, что провода и разъемы в порядке.
2. Установка нового руля
Следуйте этим шагам для установки нового руля:
- Установите руль на вал: Совместите отверстия на руле с валом рулевого управления. Убедитесь, что руль установлен в правильном положении, чтобы избежать перекоса при движении.
- Закрепите руль: Используйте крепежные болты, которые идут в комплекте с рулем. Затяните их равномерно, чтобы избежать перекосов. Рекомендуется использовать динамометрический ключ для достижения необходимого момента затяжки, указанного в инструкции.
- Подключите электрические разъемы: Если ваш новый руль имеет электрические компоненты, аккуратно подключите все разъемы. Убедитесь, что они надежно зафиксированы и не имеют повреждений.
3. Регулировка руля
После установки руля необходимо провести его регулировку для обеспечения комфортного и безопасного управления:
- Проверка положения руля: Сядьте за руль и проверьте, удобно ли вам держать его. Руль должен находиться на уровне груди, а руки должны быть слегка согнуты в локтях.
- Регулировка угла наклона: Если ваш руль имеет возможность регулировки угла наклона, отрегулируйте его так, чтобы он был удобен для вас. Убедитесь, что после регулировки руль не мешает обзору приборной панели.
- Проверка работы: После установки и регулировки руля проведите тест-драйв. Убедитесь, что руль вращается плавно, а управление автомобилем не вызывает дискомфорта.
Важно помнить, что правильная установка и регулировка руля напрямую влияют на безопасность и управляемость грузовика. Если у вас возникли сомнения в своих силах, лучше обратиться к специалистам для выполнения этой работы.
Тестирование работы рулевого управления после установки
После завершения процесса снятия и установки руля на грузовике МАЗ крайне важно провести тестирование работы рулевого управления. Это позволит убедиться в правильности выполненных операций и безопасности эксплуатации автомобиля. Следуйте приведенным ниже шагам для тщательной проверки.
- Проверка свободного хода руля:
Перед тем как заводить двигатель, проверьте свободный ход руля. Поверните его влево и вправо, убедившись, что нет никаких заеданий или посторонних звуков. Свободный ход должен быть плавным и без усилий.
- Запуск двигателя:
Запустите двигатель грузовика и дайте ему поработать несколько минут. Это позволит системе рулевого управления прогреться и устранить возможные воздушные пробки в гидравлической системе.
- Проверка работы гидравлической системы:
Если ваш грузовик оборудован гидравлическим усилителем руля, проверьте уровень жидкости в бачке. Убедитесь, что уровень жидкости находится в пределах нормы. При необходимости долейте жидкость, следуя рекомендациям производителя.
- Тест-драйв:
Проведите короткий тест-драйв. Выберите безопасное место, где нет движения, и аккуратно прокатитесь на грузовике. Обратите внимание на реакцию руля при поворотах. Он должен реагировать быстро и точно, без люфтов и стуков.
- Проверка на наличие посторонних звуков:
Во время тест-драйва прислушивайтесь к звукам, исходящим от рулевого управления. Если вы слышите скрипы, стуки или другие необычные звуки, это может указывать на неправильную установку или необходимость дополнительной регулировки.
- Оценка обратной связи:
Обратите внимание на обратную связь от руля. Он должен быть информативным, обеспечивая четкое ощущение дороги. Если руль слишком легкий или тяжелый, возможно, потребуется регулировка.
- Проверка на наличие утечек:
После тест-драйва осмотрите область под рулем и вокруг рулевой колонки на предмет утечек жидкости. Наличие жидкости может указывать на повреждение уплотнений или соединений.
Если все проверки прошли успешно и вы не обнаружили никаких проблем, значит, установка руля выполнена правильно, и грузовик готов к эксплуатации. В противном случае рекомендуется обратиться к специалисту для диагностики и устранения возможных неисправностей.
