В данной статье мы рассмотрим ключевые аспекты ремонта и установки руля Икарус, а также его совместимость с грузовиками КАМАЗ. Правильная настройка рулевого управления и устранение люфтов являются важными задачами для обеспечения безопасности и комфорта вождения. Мы предоставим техническое руководство, которое поможет вам адаптировать и настроить гидроусилитель руля, а также поделимся полезными советами по ремонту, что позволит вам продлить срок службы рулевого механизма и повысить эффективность работы вашего транспортного средства.
Анализ конструктивных особенностей и совместимость
Первым шагом в модернизации рулевого управления является детальное изучение геометрии и характеристик донорского узла. Рулевые редукторы, используемые в автобусах Ikarus (например, модели 260, 280, 415), часто основаны на лицензированных копиях механизмов ZF или разработках компании Csepel. Эти устройства отличаются компактным расположением золотникового распределителя и уникальным углом выхода сошки. В отличие от стандартных редукторов КАМАЗ, где вал сошки располагается вертикально или под углом к раме, в автобусных вариантах компоновка может быть горизонтальной, что требует пересмотра всей кинематической схемы.
При анализе совместимости важно учитывать передаточное число рулевого механизма. Для тяжелых грузовиков КАМАЗ, особенно полноприводных моделей, требуется большее усилие для поворота колес, чем для городского автобуса с низкой нагрузкой на переднюю ось. Установка редуктора от Ikarus с «быстрым» рулем может сделать управление слишком чувствительным на высоких скоростях, что опасно для грузовика. В то же время, слишком «медленный» механизм потребует многократных перехватов руля, что недопустимо при маневрировании на узких дорогах или при движении задним ходом с прицепом.
Габаритные размеры также имеют решающее значение. Посадочные отверстия на фланце крепления редуктора Ikarus не совпадают с отверстиями в лонжероне рамы КАМАЗ. Расстояние между центрами крепежных болтов может варьироваться на несколько сантиметров, а толщина фланца может отличаться. Кроме того, высота установки механизма относительно рамы влияет на угол наклона тяг и сошек. Нарушение параллельности тяг может привести к отклонению автомобиля в сторону при разгоне и торможении, а также к неравномерному износу протектора шин.
Особое внимание следует уделить валу рулевой колонки. Шлицевые соединения на валах Ikarus и КАМАЗ, как правило, имеют различный профиль, количество шлицов и диаметр. Прямое соединение карданного вала от КАМАЗа с входным валом редуктора Ikarus невозможно без создания переходника или замены фланцев. Использование самодельных переходников требует высокой точности обработки, так как любой люфт в соединении валов может передаваться на рулевое колесо в виде биения, что делает управление неудобным и опасным.
| Параметр | Штатный КАМАЗ | Донор Ikarus (ZF/Csepel) |
|---|---|---|
| Тип передачи | Червячно-роликовая | Червячно-секторная / Винт-шарик |
| Расположение ГУР | Отдельный узел или встроен | Часто встроен в корпус редуктора |
| Крепление к раме | Фланец, 4 отверстия | Фланец, 3 или 4 отверстия (разная разболтовка) |
Также необходимо оценить состояние гидравлической системы. Давление, создаваемое штатным насосом ГУР КАМАЗ, может не соответствовать требованиям редуктора Ikarus. Если давление окажется слишком низким, механизм не сможет справляться с нагрузкой, и руль станет «тугим». Если давление будет слишком высоким, это может привести к прорывам сальников и разрушению уплотнений золотникового узла. Поэтому совместимость насоса и редуктора проверяется в первую очередь по паспортным данным или маркировке на корпусе.
Технология установки и доработка узлов
Процесс установки рулевого механизма от Ikarus на автомобиль КАМАЗ начинается с демонтажа оригинального оборудования и подготовки места для установки. Поскольку стандартные отверстия не совпадают, эффективным решением будет изготовление переходной плиты (адаптера) из стали толщиной не менее 10-12 мм. Использование более тонкого металла недопустимо, так как нагрузки на разрыв и срез при повороте колес могут достигать нескольких тонн. Плита должна точно соответствовать контуру посадочного места на раме КАМАЗа и иметь отверстия, совпадающие с фланцем редуктора Ikarus.
При создании адаптера важно соблюдать перпендикулярность осей. Даже небольшое отклонение редуктора может привести к заклиниванию вала сошки или неравномерному износу червячной пары. Для точной центровки рекомендуется использовать координатно-расточные станки или высокоточную разметку с последующей проверкой с помощью калибров. Крепление переходной плиты к раме осуществляется с помощью высокопрочных болтов класса 10.9 или 12.9, обязательно фиксируя резьбовые соединения анаэробным герметиком или контргайками.
Доработка рулевой колонки требует внимательного подхода. Если шлицевые соединения не совпадают, есть два варианта: переварка фланцев карданного вала или изготовление новой вставки. Второй вариант предпочтителен, так как он позволяет сохранить балансировку вала. Длина вала также может потребовать корректировки: если вал от Ikarus короче, его удлиняют, если длиннее — укорачивают, соблюдая балансировочные метки. Люфт в карданных шарнирах должен быть полностью исключен, так как он является основной причиной вибрации рулевого колеса.
Интеграция гидравлической системы включает подключение шлангов высокого давления. Стандартные трубки КАМАЗа могут не подходить по резьбе или диаметру штуцеров редуктора Ikarus. В таком случае используются переходные фитинги или изготавливаются новые рукава высокого давления (РВД) с необходимыми наконечниками. Важно использовать масла той же вязкости и химического состава, что рекомендовано производителем редуктора. Смешивание различных типов жидкостей (например, минеральных и синтетических) может привести к разбуханию резинок и сбоям в системе.
После механической установки необходимо провести регулировку углов установки колес. Изменение геометрии рулевого привода влияет на схождение и развал. Регулировка осуществляется на специализированном стенде. Особое внимание следует уделить длине рулевых тяг: они должны быть подобраны так, чтобы при прямом положении колес руль также находился в нулевом положении. Смещение спиц рулевого колеса относительно горизонтали недопустимо, так как это может дезориентировать водителя.
- Изготовьте переходную плиту из конструкционной стали Ст45 или аналогичной, обеспечив параллельность плоскостей.
- Установите редуктор на плиту и проверьте легкость вращения вала сошки вручную.
- Смонтируйте узел на раму, используя динамометрический ключ для затяжки болтов в соответствии с моментом затяжки для данного класса прочности.
- Подключите гидравлические магистрали, заменив при необходимости рукава и фитинги на совместимые.
- Залейте рекомендованную жидкость ГУР и прокачайте систему для удаления воздуха.
| Элемент доработки | Материал / Метод | Требования безопасности |
|---|---|---|
| Переходная плита | Сталь 40Х, 12 мм | Отсутствие трещин, точная геометрия |
| Крепеж | Болты 12.9 | Затяжка динамометрическим ключом |
| Рукава ГУР | РВД, давление 160 бар | Запас прочности 300%, отсутствие перегибов |
Интересные факты
Вот несколько интересных фактов о руле Икарус и его совместимости с КАМАЗ:
Совместимость с другими моделями: Руль от автобусов Икарус часто используется не только в самих Икарусах, но и может быть адаптирован для установки на некоторые модели КАМАЗа. Это связано с тем, что многие элементы конструкции и системы управления у этих транспортных средств имеют схожие характеристики, что облегчает процесс установки.
Ремонт и восстановление: Ремонт рулевого управления на Икарусах может включать в себя не только замену самого руля, но и восстановление рулевой колонки и механизмов. В некоторых случаях, владельцы автобусов предпочитают использовать запчасти от других моделей, что позволяет значительно сократить затраты на обслуживание.
Эргономика и комфорт: Руль Икарус был разработан с учетом удобства водителя, что делает его популярным выбором для установки в грузовики КАМАЗ. Многие водители отмечают, что руль Икарус обеспечивает лучший захват и управление, что особенно важно при длительных поездках и в сложных дорожных условиях.
Настройка гидравлического усилителя и устранение неисправностей
После успешной установки механизма начинается этап детальной настройки гидравлической системы. Ключевым параметром является давление в системе ГУР. Для грузовых автомобилей КАМАЗ рабочее давление обычно составляет от 80 до 100 бар, в то время как автобусные системы Ikarus рассчитаны на 70-80 бар. Превышение давления может привести к разрыву магистралей или сальников, поэтому при установке более мощного насоса КАМАЗ на редуктор Ikarus может потребоваться установка редукционного клапана или замена насоса на менее производительный.
Проверка функционирования золотникового распределителя осуществляется как на заглушенном, так и на работающем двигателе. Вращение руля при заглушенном двигателе должно быть затруднено, но возможным (на небольших углах). При запуске двигателя усилие должно практически исчезать в нейтральном положении. Если руль остается тугим, это может указывать на заклинивание золотника или перекрытие каналов. Если руль «болтается» и не имеет четкого центра, это может свидетельствовать о износе пары золотник-гильза или неправильной регулировке осевого зазора.

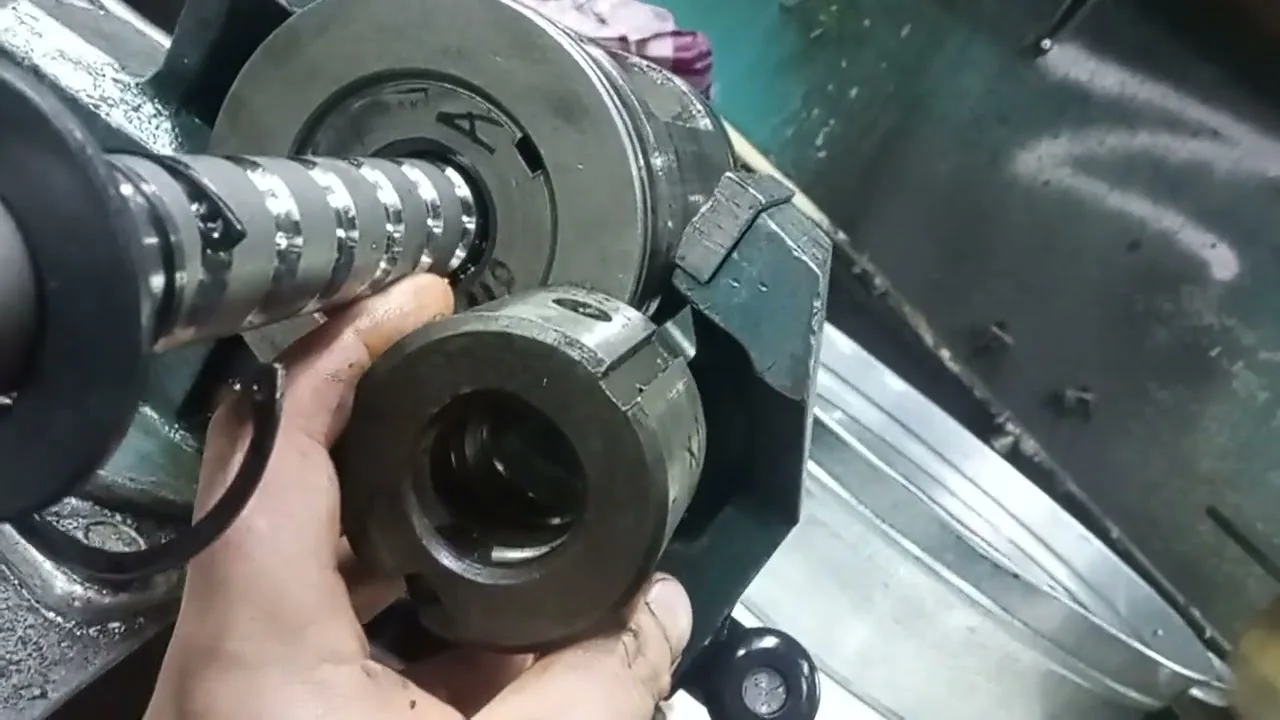

Устранение течей — распространенная проблема при адаптации старых узлов. Резиновые уплотнения, находившиеся в эксплуатации многие годы, теряют эластичность. Рекомендуется провести полную переборку редуктора с заменой всех манжет, сальников и О-рингов на ремкомплект. При сборке важно не перетягивать регулировочные винты, так как это может привести к закусыванию червячной пары и быстрому выходу узла из строя. Момент затяжки регулировочного винта червяка должен определяться опытным путем: винт закручивается до исчезновения люфта, затем отпускается на 10-20 градусов и фиксируется контргайкой.
Воздушные пробки в системе ГУР могут вызывать шум (вой) насоса и рывки при вращении руля. Прокачка системы осуществляется путем вращения руля от упора до упора при работающем двигателе на холостых оборотах. Уровень жидкости в бачке необходимо постоянно контролировать, так как при прокачке он может резко снизиться. Операцию повторяют до полного исчезновения пузырьков воздуха в бачке. Использование прозрачных шлангов для временной замены участка магистрали помогает визуально контролировать процесс дегазации.
- Проверьте натяжение приводного ремня насоса ГУР: прогиб должен составлять 10-15 мм при нажатии с усилием 4-5 кг.
- Убедитесь в отсутствии подсоса воздуха через сальник насоса или соединения шлангов на входе в насос.
- Контролируйте температуру жидкости после длительной работы: перегрев выше 80 градусов Цельсия снижает вязкость и эффективность работы.
- Проверьте работу клапана потока в насосе: он должен обеспечивать постоянный поток жидкости независимо от оборотов двигателя.
Типичные ошибки и рекомендации по эксплуатации
При адаптации рулевых механизмов от Ikarus к технике КАМАЗ могут возникать ошибки, которые ставят под угрозу безопасность. Одной из распространенных проблем является игнорирование состояния карданного вала рулевой колонки. Если вал изношен в крестовинах или шлицах, установка нового редуктора не решит проблему, а лишь временно её замаскирует. Вибрация от люфта быстро приведет к разрушению сальников нового механизма.
Еще одной ошибкой является использование неподходящих смазочных материалов. В редукторах Ikarus применяется специализированная смазка, отличающаяся от той, что используется в КАМАЗах. Смешивание несовместимых смазок может привести к образованию твердых частиц, которые заблокируют каналы подачи смазки к червяку. Это вызовет сухое трение, перегрев и задиры на рабочих поверхностях.
Ниже представлен список типичных ошибок, которых следует избегать:
- Игнорирование регулировки схождения колес — после установки редуктора с другой геометрией выходного вала длина тяг могла измениться, что приведет к «съеданию» резины и отклонению машины.
- Использование б/у шлангов высокого давления — старые шланги могут иметь микротрещины в оплетке, которые не видны невооруженным глазом, но могут привести к разрыву под давлением.
- Неправильная затяжка гаек сошки — недокрученная гайка приведет к люфту и ударам в руле, а перекрученная — к деформации вала и срыву резьбы.
- Отсутствие защиты картера ГУР — на грузовиках механизм расположен низко, и без защиты он может быть поврежден камнем или льдом, что приведет к утечке масла и отказу управления.
Эксплуатация модифицированного рулевого управления требует более тщательного подхода к техническому обслуживанию. Необходимо регулярно, не реже одного раза в месяц, проверять состояние пыльников рулевых тяг и сошки. Попадание грязи и воды внутрь механизма разрушает смазку и вызывает коррозию. Также следует следить за цветом жидкости в бачке: потемнение или появление металлической стружки указывает на активный износ пар трения.
В зимний период важно прогревать гидравлическую систему перед началом движения. Загустевшее на морозе масло создает высокое давление, которое может выдавить сальники. Первые несколько минут после запуска двигателя рулем лучше не работать или делать это очень плавно, позволяя маслу циркулировать и прогреваться. Использование всесезонных жидкостей с низкой температурой застывания значительно упростит управление в холодное время года.
Обслуживание и долгосрочная перспектива
Долговечность рулевого механизма от Ikarus, установленного на КАМАЗе, зависит от регулярного технического обслуживания. Адаптированные агрегаты требуют более частой проверки затяжки крепежных элементов из-за возможных вибрационных нагрузок, не учтенных при проектировании. Рекомендуется проводить протяжку болтов переходной плиты и редуктора каждые 10-15 тысяч километров пробега.
Замена жидкости в системе гидроусилителя руля должна осуществляться в соответствии с регламентом, но не реже одного раза в два года или каждые 60 тысяч километров. Старая жидкость окисляется, теряет смазывающие свойства и накапливает влагу, что может привести к коррозии внутренних деталей распределителя. При замене масла необходимо промывать систему и менять фильтр (если он предусмотрен конструкцией или установлен дополнительно).
В долгосрочной перспективе такая модификация зарекомендовала себя как эффективное решение для продления срока службы стареющего автопарка грузовиков. Механизмы Ikarus, изначально разработанные для интенсивной городской эксплуатации с множеством поворотов в день, обладают значительным запасом прочности. При качественной установке и надлежащем обслуживании они могут прослужить сотни тысяч километров, обеспечивая комфортное и безопасное управление тяжелым грузовиком.
Владельцам, решившимся на такую модернизацию, рекомендуется вести журнал обслуживания, фиксируя замены масла, ремкомплектов и смазку узлов. Это поможет отслеживать состояние системы и предсказывать необходимость ремонта. Также полезно иметь в запасе критически важные элементы, такие как сошка или карданный вал, поскольку найти их в продаже может быть сложнее, чем стандартные детали для КАМАЗа.
В заключение, установка рулевого механизма от Ikarus на КАМАЗ — это сложный процесс, требующий высокой квалификации и точности. Однако при правильном подходе он значительно улучшает характеристики рулевого управления, повышая надежность и ремонтопригодность автомобиля. Ключ к успеху заключается в качественном изготовлении переходных элементов, строгом соблюдении технологий сборки и регулярном контроле состояния гидравлической системы.
Сравнение рулей Икарус и КАМАЗ по характеристикам
Рули автобусов Икарус и КАМАЗ имеют свои уникальные характеристики, которые определяют их функциональность и совместимость. Важно понимать, что хотя оба типа рулей предназначены для управления большими транспортными средствами, они различаются по конструкции, материалам и механизму работы.
Конструкция и материалы
Руль Икарус, как правило, изготавливается из прочного пластика или металла, что обеспечивает его долговечность и устойчивость к механическим повреждениям. В отличие от этого, руль КАМАЗ часто имеет более массивную конструкцию, выполненную из стали, что делает его более устойчивым к нагрузкам, особенно в условиях тяжелых дорожных условий. Это различие в материалах также влияет на вес рулей: руль КАМАЗ может быть тяжелее, что стоит учитывать при замене.
Механизм управления
Руль Икарус оснащен гидравлическим усилителем, который облегчает управление автобусом, особенно при маневрировании на малых скоростях. Это делает его более удобным для водителей, особенно в городских условиях. В то же время, руль КАМАЗ может иметь как гидравлический, так и механический усилитель, что позволяет выбрать оптимальный вариант в зависимости от предпочтений водителя и условий эксплуатации.
Размеры и форма
Размеры рулей также варьируются. Руль Икарус, как правило, имеет диаметр около 400-450 мм, что обеспечивает комфортное управление. В то время как руль КАМАЗ может быть больше, достигая 500 мм в диаметре, что позволяет лучше контролировать движение в условиях повышенной нагрузки. Форма рулей также может отличаться: руль Икарус имеет более округлую форму, в то время как руль КАМАЗ может быть более плоским и широким, что также влияет на удобство управления.
Совместимость
При замене рулей важно учитывать совместимость с другими компонентами транспортного средства. Руль Икарус может не подойти для установки на КАМАЗ без дополнительных адаптеров или модификаций, так как у них разные системы крепления и подключения. В то же время, некоторые модели КАМАЗа могут быть адаптированы для установки рулей от Икаруса, но это требует специальных знаний и навыков. Поэтому перед заменой рекомендуется проконсультироваться с профессионалами или обратиться к технической документации.
Таким образом, выбор между рулем Икарус и КАМАЗ зависит от множества факторов, включая условия эксплуатации, предпочтения водителя и необходимость в ремонте или замене. Понимание различий в характеристиках рулей поможет сделать правильный выбор и обеспечить безопасность на дороге.

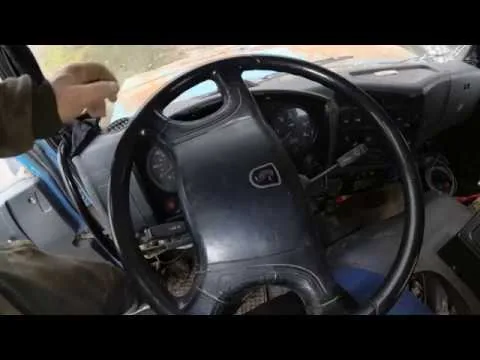

Процесс демонтажа старого руля и подготовка к установке
Демонтаж старого руля Икаруса – это важный этап, который требует внимательности и аккуратности. Прежде всего, необходимо подготовить рабочее место, обеспечив достаточное освещение и доступ к инструментам. Рекомендуется использовать стандартный набор инструментов, включая ключи, отвертки и, возможно, специальный съемник для руля.
Перед началом работ важно отключить аккумулятор, чтобы избежать случайного срабатывания электрооборудования. После этого можно приступать к демонтажу. Первым делом необходимо снять центральную крышку руля, если она имеется. Это может потребовать аккуратного поддевания с помощью плоской отвертки. Под крышкой обычно находятся болты или гайки, которые крепят руль к валу.
Следующим шагом является откручивание крепежных элементов. В большинстве случаев это гайки, которые необходимо открутить с помощью подходящего ключа. Важно помнить, что некоторые модели могут иметь дополнительные элементы крепления, такие как шайбы или проставки, которые также нужно снять и сохранить для последующей установки нового руля.
После того как крепежные элементы будут удалены, можно переходить к снятию руля. Для этого следует аккуратно потянуть его на себя, избегая резких движений, чтобы не повредить вал. Если руль не поддается, можно использовать специальный съемник, который поможет избежать повреждений.
После демонтажа старого руля необходимо тщательно осмотреть вал и место крепления. Убедитесь, что на поверхности нет коррозии или повреждений, которые могут повлиять на установку нового руля. Если обнаружены дефекты, их следует устранить перед установкой нового компонента.
Также рекомендуется очистить место установки от грязи и старой смазки. Это обеспечит более надежное соединение и продлит срок службы нового руля. Важно также проверить состояние подшипников и других элементов, которые могут повлиять на работу рулевого управления.
Подготовка к установке нового руля включает в себя не только очистку, но и проверку совместимости. Убедитесь, что новый руль соответствует стандартам и размерам, необходимым для вашего Икаруса. Если вы планируете установить руль от КАМАЗ, необходимо учитывать особенности крепления и возможные адаптации, которые могут потребоваться для корректной установки.
После завершения всех подготовительных работ можно переходить к установке нового руля, следуя инструкциям и рекомендациям производителя. Это обеспечит надежную и безопасную эксплуатацию транспортного средства.
Советы по выбору запчастей и аксессуаров для руля
При выборе запчастей и аксессуаров для руля Икарус важно учитывать несколько ключевых факторов, чтобы обеспечить надежность и безопасность эксплуатации транспортного средства. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти против аналогов
Первое, что стоит учесть, это выбор между оригинальными запчастями и их аналогами. Оригинальные детали, как правило, имеют более высокое качество и гарантируют полную совместимость с вашим автомобилем. Однако они могут быть значительно дороже. Аналоги могут быть более доступными по цене, но важно выбирать проверенные бренды, чтобы избежать проблем с качеством и долговечностью.
2. Совместимость с другими моделями
При выборе руля и его компонентов необходимо учитывать совместимость с другими моделями, особенно если вы рассматриваете возможность установки руля от КАМАЗа. Убедитесь, что выбранные вами детали подходят для вашего конкретного автомобиля. Для этого можно обратиться к технической документации или проконсультироваться с профессионалами.
3. Проверка состояния руля
Перед покупкой нового руля или его компонентов обязательно проверьте состояние существующего руля. Если он имеет значительные повреждения или износ, это может повлиять на безопасность управления автомобилем. В некоторых случаях может быть целесообразно провести ремонт, а не замену.
4. Установка и регулировка
Установка руля требует определенных навыков и знаний. Если вы не уверены в своих силах, лучше обратиться к специалистам. Правильная установка и регулировка руля критически важны для обеспечения комфортного и безопасного вождения. Неправильная установка может привести к ухудшению управляемости и повышенному износу других компонентов автомобиля.
5. Дополнительные аксессуары
При выборе руля также стоит обратить внимание на дополнительные аксессуары, такие как обшивки, чехлы и системы управления. Эти элементы могут не только улучшить внешний вид руля, но и повысить комфорт вождения. Выбирайте аксессуары, которые соответствуют стилю вашего автомобиля и обеспечивают удобство в эксплуатации.
6. Обратная связь и отзывы
Перед покупкой рекомендуется ознакомиться с отзывами других владельцев, которые уже использовали выбранные вами запчасти или аксессуары. Это поможет вам получить представление о реальном качестве и надежности продукции, а также избежать распространенных ошибок при выборе.
Следуя этим рекомендациям, вы сможете выбрать качественные запчасти и аксессуары для руля Икарус, которые обеспечат надежную и безопасную эксплуатацию вашего автомобиля.
