Рулевой механизм является одним из ключевых элементов управления автомобилем КАМАЗ, и его исправная работа напрямую влияет на безопасность и комфорт вождения. В данной статье мы представим полное руководство по диагностике, ремонту и регулировке рулевого механизма, включая пошаговые инструкции по устранению люфта, замене сальников и регулировке зазоров. Это руководство будет полезно как опытным механикам, так и автолюбителям, желающим самостоятельно справиться с проблемами рулевого управления и продлить срок службы своего автомобиля.
Диагностика неисправностей и выявление люфтов
Первоначальная диагностика рулевой системы начинается с визуального осмотра и проверки свободного хода рулевого колеса без запуска двигателя. Допустимый люфт не должен превышать 15 градусов для легковых автомобилей и 25 градусов для автопоездов, что соответствует примерно 25 мм на ободе руля.
Если свободный ход превышает установленные нормы, необходимо определить источник зазора. Для этого помощник должен медленно поворачивать руль в обе стороны, а механик — на ощупь проверять соединения тяг, сошки и карданного вала рулевой колонки. Часто причиной шума становятся неотрегулированные шарниры или изношенные втулки маятникового рычага.
Проверка герметичности и состояния ГУР
На автомобилях с гидроусилителем, таких как КАМАЗ-55111 или КАМАЗ-65115, первым признаком неисправностей является уровень и состояние рабочей жидкости в резервуаре. Если уровень опустился ниже отметки MIN, это может указывать на разгерметизацию системы. Проверьте шланги высокого давления и соединения трубок с насосом и рулевым механизмом на наличие маслянистых подтеков.
Обратите внимание на цвет жидкости: потемнение или наличие металлической стружки на щупе свидетельствует о возможном износе пар трения внутри насоса или распределителя. В этом случае простая замена сальников не решит проблему — потребуется полная диагностика узла. Также важно проверить натяжение ремня, который приводит в действие насос ГУР, так как его проскальзывание может вызывать шум и снижение давления в системе.
⚠️ Важно: Если вы заметили утечки тормозной или гидравлической жидкости, не используйте автомобиль до устранения проблемы. Масло на тормозных колодках или шинах может стать причиной аварии.
Для точной проверки давления в системе ГУР используется манометр, который подключается в разрыв магистрали. Нормальное давление на холостом ходу должно составлять не менее 6-7 МПа, а при заблокированном золотнике — достигать 8-9 МПа, в зависимости от модели насоса ZF или его отечественного аналога.
| Этап ремонта/регулировки | Описание действий | Необходимые инструменты |
|---|---|---|
| Осмотр рулевого механизма | Проверка на наличие повреждений и износа деталей | Визуальный осмотр, фонарик |
| Снятие рулевого механизма | Демонтаж рулевого механизма с автомобиля | Гаечные ключи, отвертки, домкрат |
| Замена изношенных деталей | Замена шаровых опор, втулок и других изношенных элементов | Набор ключей, пресс для подшипников |
| Регулировка зазоров | Настройка зазоров в рулевом механизме для обеспечения плавности работы | Микрометр, штангенциркуль |
| Установка рулевого механизма | Установка отремонтированного механизма на место | Гаечные ключи, отвертки, домкрат |
| Проверка работы | Тестирование рулевого управления на наличие люфта и плавности хода | Тест-драйв автомобиля |
Интересные факты
Вот несколько интересных фактов о ремонте и регулировке рулевого механизма КАМАЗ:
Уникальная конструкция рулевого механизма: Рулевой механизм КАМАЗ часто оснащается гидравлическим усилителем, который значительно облегчает управление автомобилем, особенно при маневрировании на малых скоростях. Это делает процесс ремонта более сложным, так как необходимо учитывать как механические, так и гидравлические компоненты.
Регулировка зазоров: В процессе регулировки рулевого механизма важно правильно установить зазоры между деталями. Неправильная регулировка может привести к ухудшению управляемости и повышенному износу деталей. Поэтому многие механики рекомендуют проводить эту процедуру с использованием специального инструмента и в соответствии с заводскими рекомендациями.
Частота обслуживания: Регулярное обслуживание рулевого механизма КАМАЗ может значительно продлить срок его службы. Рекомендуется проверять состояние рулевых тяг и наконечников, а также уровень и состояние гидравлической жидкости каждые 10-15 тысяч километров пробега. Это позволяет выявить и устранить потенциальные проблемы до того, как они приведут к серьезным поломкам.
Демонтаж и дефектовка рулевого механизма
Процесс демонтажа рулевого механизма требует тщательной подготовки рабочего пространства и инструментов. Автомобиль следует разместить на ровной поверхности, а колеса зафиксировать упорами. Перед началом работы необходимо слить рабочую жидкость из системы гидроусилителя руля. Для этого отсоедините возвратный шланг от бачка и несколько раз проверните рулевое колесо до упора.
Демонтаж начинается с отсоединения рулевой сошки. Рекомендуется использовать специальный съемник, так как попытки выбить сошку кувалдой могут повредить резьбу вала-червяка или деформировать саму сошку. После снятия сошки открутите крепежные болты, фиксирующие картер механизма к раме автомобиля.
Разборка картера и inspection деталей

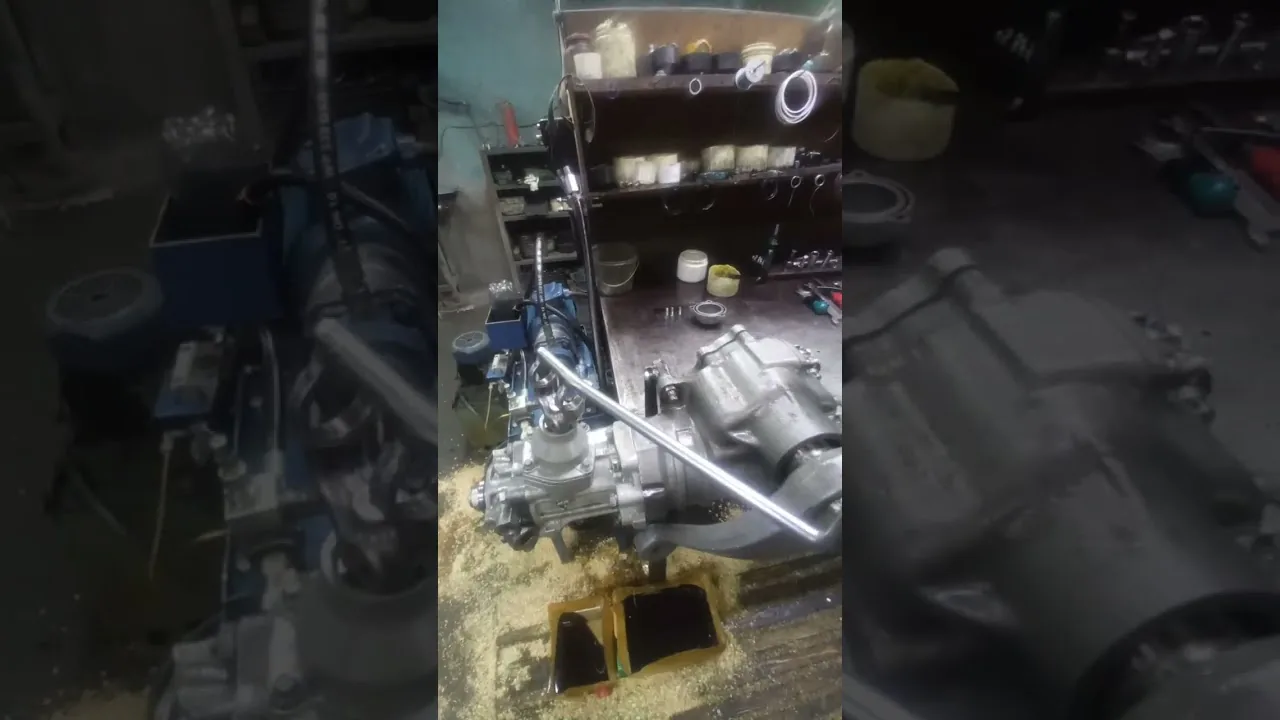

После извлечения механизма из автомобиля его необходимо полностью разобрать на верстаке. Сначала снимается боковая крышка с валом-сектором, затем демонтируется нижняя крышка с регулировочным винтом. Из корпуса аккуратно извлекается вал-червяк вместе с подшипниками.
Каждая деталь тщательно очищается от старого масла и металлической стружки. Особое внимание уделяется рабочей поверхности червяка и зубьям сектора. Наличие задиров, глубоких рисок или выкрашивания металла (питтинга) делает дальнейшую эксплуатацию пары невозможной. В таких случаях требуется замена комплекта червяк-сектор.
Подшипники вала-червяка проверяются на плавность вращения и отсутствие радиального биения. Шероховатость или заклинивание роликов требуют замены всего подшипникового узла. Сальники заменяются на новые независимо от их состояния при каждом вскрытии картера.
| Деталь | Критерий браковки | Метод восстановления |
|---|---|---|
| Вал-червяк | Задиры, износ профиля | Замена в сборе с сектором |
| Подшипники | Шероховатость, люфт | Замена на новые |
| Сальники | Огрубение, трещины | Обязательная замена |
| Картер | Трещины, износ посадочных мест | Заварка/расточка или замена |
Регулировка зацепления и замена сальников
Сборка механизма выполняется в обратном порядке по сравнению с разборкой. При этом важно соблюдать чистоту и смазывать все трущиеся поверхности. Ключевым этапом является настройка подшипников вала-червяка и правильное зацепление червяка с сектором. Неправильная регулировка может привести к затрудненному вращению руля, стукам и быстрому износу деталей.
Настройка преднатяга подшипников вала-червяка осуществляется с помощью набора регулировочных прокладок, которые устанавливаются под нижнюю крышку картера. Момент проворачивания вала должен составлять 0,3–0,5 Н·м для новых подшипников и 0,1–0,2 Н·м для обкатанных. Эти параметры проверяются с помощью динамометрического ключа.
Настройка зацепления червяк-сектор
Зацепление настраивается в среднем положении вала-сектора, соответствующем прямому положению колес. Регулировка осуществляется поворотом регулировочного винта на торце вала-сектора, после чего винт фиксируется контргайкой.
Контроль производится по моменту вращения вала-червяка. В среднем положении момент должен превышать момент проворачивания вала без зацепления на 0,5–0,8 Н·м, учитывая преднатяг подшипников. Если зазор окажется слишком большим, руль будет иметь люфт; если слишком малым — механизм может «закусывать» в крайних положениях.
При замене сальников важно аккуратно запрессовать новый сальник. Рекомендуется смазать его рабочим маслом перед установкой. Посадочное место должно быть очищено от коррозии. Запрессовка должна выполняться равномерным усилием до упора, так как перекос манжеты недопустим — это может привести к немедленному течению.
Типичные ошибки при ремонте и обслуживании
Многие водители и механики совершают типичные ошибки, которые могут свести на нет результаты ремонта или вызвать новые неисправности. Осознание этих моментов помогает избежать повторных визитов в сервисный центр.
- Пренебрежение промывкой системы — при замене насоса или других компонентов часто забывают очистить систему от металлической стружки. Это может привести к быстрому выходу нового узла из строя всего за несколько сотен километров. Важно тщательно продуть магистрали и очистить бачок.
- Чрезмерная затяжка регулировочного винта — стремление устранить все люфты «до конца» может вызвать заклинивание руля в крайних положениях. Зазор должен оставаться, но в минимально допустимых пределах, что можно проверить, покачивая сошку.
- Применение неподходящего масла — использование масел с низкой вязкостью или не соответствующих стандарту Dexron может привести к вспениванию и кавитации насоса. Всегда выбирайте жидкости, рекомендованные производителем.
- Замена только сальника без проверки вала — если на валу в месте установки сальника есть износ (канавка), новый сальник не прослужит долго. В таких случаях необходимо установить ремонтный сальник с пружиной или заменить вал.
⚠️ Важно: После сборки и установки механизма обязательно прокачайте систему ГУР. Для этого отсоедините возвратный шланг и медленно вращайте руль до появления жидкости без пузырьков воздуха. Работа насоса «на сухую» строго запрещена.
Финальная проверка проводится на работающем двигателе. Руль должен вращаться плавно, без рывков и заеданий в любом положении. При возврате руля из крайнего положения в центральное должен ощущаться легкий толчок (работает следящий золотник), а само возвращение должно происходить легко и полностью.
Эксплуатация после восстановления узла
Первые 500-1000 километров после ремонта — это обкаточный период. В это время следует избегать резких маневров рулем на месте, особенно для грузовиков с полной нагрузкой, а также интенсивной работы с колесами, вывернутыми до упора. Это необходимо для правильной приработки новых пар трения.
Регулярная проверка уровня жидкости в бачке гидроусилителя руля и визуальный осмотр сальников на наличие подтеканий должны стать обязательными процедурами. Если вы заметили посторонние звуки или изменения в усилии на руле, это требует немедленной остановки и диагностики.
Соблюдение графика замены жидкости в системе гидроусилителя (обычно каждые 60-80 тысяч километров или раз в два года) значительно увеличит срок службы отремонтированного механизма и насоса. Чистая жидкость обеспечивает необходимую смазку, охлаждение и защиту внутренних каналов от коррозии.
Выбор инструментов и материалов для ремонта
Для успешного ремонта и регулировки рулевого механизма КАМАЗ необходимо правильно подобрать инструменты и материалы. Это обеспечит не только качество выполняемых работ, но и безопасность эксплуатации автомобиля после ремонта.
Инструменты:
- Набор ключей: Для работы с рулевым механизмом понадобятся как рожковые, так и торцевые ключи различных размеров. Рекомендуется иметь набор с размерами от 10 до 30 мм, так как это наиболее распространенные размеры болтов и гаек на рулевом механизме.
- Отвертки: Плоские и крестовые отвертки помогут при разборке и сборке различных элементов рулевого управления. Обратите внимание на качество отверток, чтобы избежать повреждения головок винтов.
- Торцевые головки: Наличие набора торцевых головок позволит быстро и удобно откручивать крепежные элементы, особенно в труднодоступных местах.
- Динамометрический ключ: Этот инструмент необходим для точной затяжки болтов и гаек в соответствии с заводскими рекомендациями. Неправильная затяжка может привести к повреждению механизма.
- Плоскогубцы и кусачки: Эти инструменты пригодятся для работы с проводами и мелкими деталями, а также для снятия и установки хомутов.
- Магнитный захват: Полезен для извлечения мелких деталей, которые могут упасть в труднодоступные места.
- Съемники: Для снятия рулевых тяг и других элементов могут понадобиться специальные съемники, которые облегчают процесс разборки.
Материалы:
- Смазочные материалы: Для обеспечения нормальной работы рулевого механизма необходимо использовать качественные смазочные материалы. Рекомендуется применять специальные масла и смазки, предназначенные для автомобильных рулевых систем.
- Уплотнительные кольца и сальники: При ремонте рулевого механизма часто требуется замена уплотнительных элементов. Обязательно используйте оригинальные запчасти или качественные аналоги, чтобы избежать утечек масла и загрязнения системы.
- Запчасти: В зависимости от состояния рулевого механизма может потребоваться замена отдельных деталей, таких как рулевые тяги, редукторы, подшипники и т.д. Рекомендуется использовать оригинальные запчасти, так как они обеспечивают надежность и долговечность.
- Очистители и обезжириватели: Перед началом ремонта необходимо тщательно очистить все детали от грязи и масла. Для этого подойдут специальные очистители, которые не повредят поверхности.
Правильный выбор инструментов и материалов — это залог успешного ремонта и долгосрочной эксплуатации рулевого механизма КАМАЗ. Убедитесь, что у вас есть все необходимое перед началом работы, чтобы избежать ненужных задержек и проблем в процессе ремонта.
Рекомендации по выбору запчастей и расходных материалов
При ремонте и регулировке рулевого механизма КАМАЗ выбор запчастей и расходных материалов играет ключевую роль в обеспечении надежности и долговечности работы автомобиля. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти против аналогов
Первым шагом в выборе запчастей является решение о покупке оригинальных деталей или их аналогов. Оригинальные запчасти, как правило, имеют более высокое качество и гарантируют полное соответствие техническим требованиям. Однако они могут быть значительно дороже. Аналоги могут быть более доступными по цене, но важно выбирать проверенные бренды, которые зарекомендовали себя на рынке.
2. Проверка совместимости
Перед покупкой запчастей обязательно проверьте их совместимость с конкретной моделью вашего КАМАЗа. Это можно сделать, обратившись к технической документации или консультируясь с продавцом. Неправильный выбор запчастей может привести к серьезным проблемам в работе рулевого механизма.
3. Качество материалов
Обратите внимание на материалы, из которых изготовлены запчасти. Высококачественные детали должны быть выполнены из прочных и устойчивых к износу материалов. Например, рулевые тяги и наконечники должны быть изготовлены из высококачественной стали, а сальники и уплотнения — из резины, устойчивой к воздействию масел и температур.
4. Рекомендации производителей
Следуйте рекомендациям производителей по выбору расходных материалов, таких как масла и смазки. Использование масел, соответствующих спецификациям, поможет продлить срок службы рулевого механизма и улучшить его работу. Обратите внимание на вязкость масла и его состав, чтобы избежать преждевременного износа деталей.
5. Проверка сертификатов и гарантий
При покупке запчастей обязательно запрашивайте сертификаты качества и гарантии. Это поможет вам избежать подделок и некачественных товаров. Надежные производители предоставляют гарантии на свои изделия, что является дополнительным подтверждением их качества.
6. Учет условий эксплуатации
Не забывайте учитывать условия эксплуатации вашего автомобиля. Если КАМАЗ используется в тяжелых условиях (например, на строительных площадках или в условиях повышенной запыленности), стоит обратить внимание на более прочные и износостойкие запчасти. Это поможет избежать частых ремонтов и снизить затраты на обслуживание.
7. Консультации с профессионалами
Если у вас возникают сомнения в выборе запчастей, не стесняйтесь обращаться за консультацией к профессионалам. Механики и специалисты по ремонту КАМАЗа могут дать ценные советы и рекомендации, основанные на их опыте и знаниях.
Следуя данным рекомендациям, вы сможете выбрать качественные запчасти и расходные материалы для ремонта и регулировки рулевого механизма вашего КАМАЗа, что обеспечит надежную и безопасную эксплуатацию автомобиля на протяжении долгого времени.
Проверка и настройка углов установки колес
Проверка и настройка углов установки колес являются важными этапами в процессе ремонта и регулировки рулевого механизма КАМАЗ. Эти параметры влияют на управляемость автомобиля, его устойчивость на дороге и износ шин. Правильная установка углов позволяет избежать преждевременного износа деталей подвески и улучшает общие характеристики автомобиля.
Существует несколько основных углов установки колес, которые необходимо проверять и настраивать:
- Угол схождения (или развал-схождение) - это угол между направлениями движения колес. Он должен быть настроен так, чтобы колеса были параллельны друг другу. Неправильное схождение может привести к неравномерному износу шин и ухудшению управляемости.
- Угол развала - это угол наклона колес относительно вертикали. Он влияет на сцепление колес с дорогой и устойчивость автомобиля при поворотах. Оптимальный угол развала обеспечивает максимальное сцепление и равномерный износ шин.
- Угол кастера - это угол наклона оси поворота колес относительно вертикали вбок. Он влияет на стабильность автомобиля на прямой и в поворотах. Правильная настройка угла кастера помогает улучшить отзывчивость рулевого управления.
Для проверки углов установки колес необходимо использовать специальное оборудование, такое как стенд для регулировки углов. Процесс проверки включает в себя следующие шаги:
- Подготовка автомобиля: Убедитесь, что автомобиль стоит на ровной поверхности, а давление в шинах соответствует рекомендованному значению.
- Установка на стенд: Поместите автомобиль на стенд для регулировки углов, следуя инструкциям производителя оборудования.
- Проверка углов: С помощью датчиков стенда измерьте углы схождения, развала и кастера. Сравните полученные значения с заводскими рекомендациями.
Если углы не соответствуют нормам, необходимо произвести их настройку. Для этого:
- Для регулировки угла схождения открутите гайки на рулевых тягах и измените длину тяг, чтобы добиться нужного значения.
- Для настройки угла развала используйте специальные регулировочные шайбы или болты, которые позволяют изменять положение верхней части амортизаторов.
- Угол кастера, как правило, регулируется путем изменения положения передней подвески, что требует более сложных манипуляций и может потребовать вмешательства специалиста.
После выполнения всех регулировок повторно проверьте углы установки колес, чтобы убедиться, что они находятся в пределах нормы. Регулярная проверка и настройка углов установки колес помогут сохранить автомобиль в хорошем состоянии, улучшить его управляемость и продлить срок службы шин.
Калибровка рулевого управления после ремонта
Калибровка рулевого управления является важным этапом после проведения ремонта рулевого механизма КАМАЗ. Этот процесс обеспечивает правильную работу системы и гарантирует безопасность движения. В данной части статьи мы рассмотрим основные шаги и рекомендации по калибровке рулевого управления.
1. Подготовка к калибровке
Перед началом калибровки необходимо убедиться, что все компоненты рулевого механизма установлены правильно и надежно закреплены. Проверьте, что:
- Рулевое колесо установлено в нейтральное положение;
- Все крепежные элементы затянуты с необходимым усилием;
- Состояние рулевых тяг и шаровых соединений соответствует норме;
- Шины имеют одинаковое давление и соответствуют требованиям производителя.
2. Проверка углов установки колес
Для корректной работы рулевого управления необходимо проверить углы установки колес, такие как развал и схождение. Эти параметры влияют на управляемость автомобиля и его устойчивость на дороге. Для проверки углов можно использовать специальное оборудование или обратиться в сервисный центр.
3. Настройка рулевого механизма
После проверки углов установки колес следует приступить к настройке рулевого механизма. Это включает в себя:
- Регулировку зазоров в рулевом механизме;
- Настройку положения рулевого колеса относительно оси автомобиля;
- Проверку и, при необходимости, замену масла в рулевом управлении.
4. Тестирование рулевого управления
После завершения всех настроек необходимо провести тестирование рулевого управления. Для этого выполните следующие действия:
- Запустите двигатель и проверьте работу рулевого механизма на месте, вращая рулевое колесо в обе стороны;
- Проведите тест-драйв на небольшой скорости, обращая внимание на реакцию автомобиля на повороты;
- Убедитесь, что нет посторонних звуков и люфтов в рулевом механизме.
5. Завершение процесса калибровки
После успешного тестирования и устранения всех выявленных недостатков, калибровка рулевого управления считается завершенной. Не забудьте задокументировать все проведенные работы и настройки, чтобы в будущем иметь возможность быстро восстановить параметры рулевого механизма при необходимости.
Калибровка рулевого управления после ремонта — это ключевой этап, который требует внимательности и точности. Следуя вышеописанным шагам, вы сможете обеспечить надежную и безопасную работу рулевого механизма вашего КАМАЗа.
