Гидроусилитель руля ZF на Камаз 6520 играет ключевую роль в обеспечении комфортного и безопасного управления автомобилем, особенно при работе в сложных условиях. В данной статье мы подробно рассмотрим устройство этого узла, основные неисправности, с которыми могут столкнуться владельцы, а также методы их диагностики и регулировки. Вы узнаете, как правильно заменить сальники и какие технические характеристики важны для поддержания работоспособности гидроусилителя. Это руководство станет полезным как для профессионалов, так и для автолюбителей, стремящихся самостоятельно обслуживать и ремонтировать свой Камаз 6520.

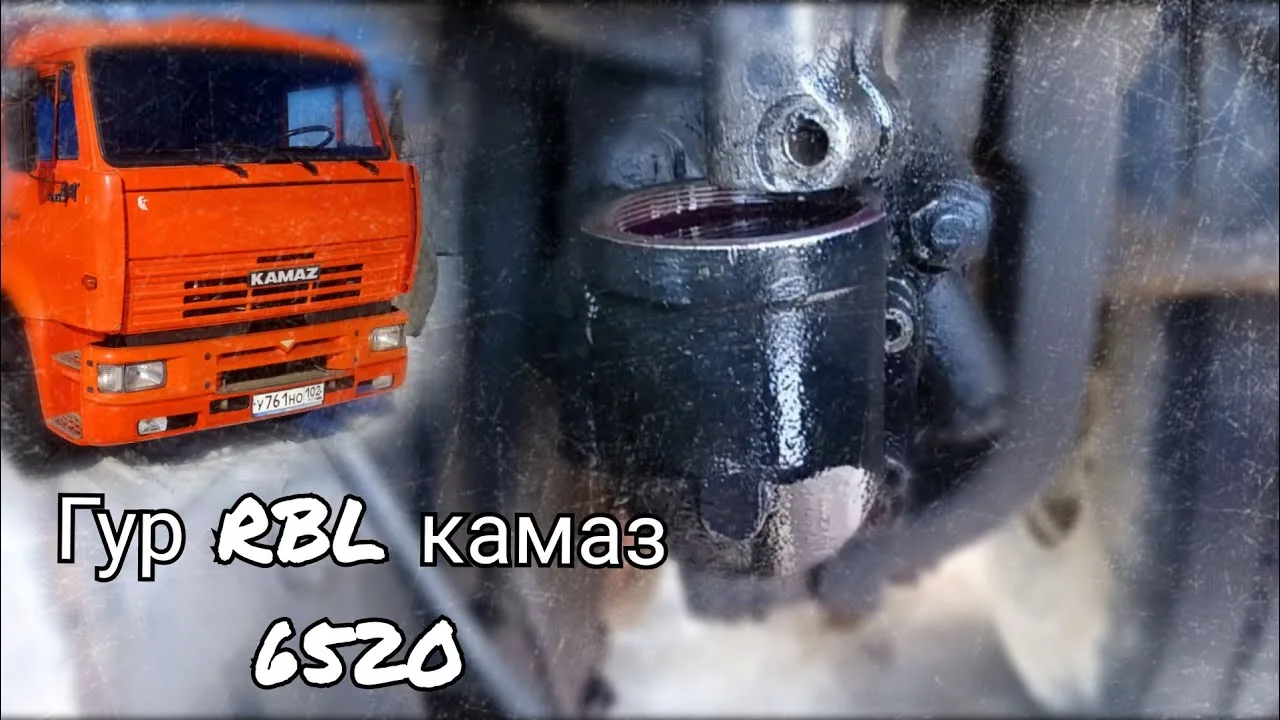

Конструктивные особенности и принцип работы
Гидравлический усилитель руля, встроенный в рулевой механизм, представляет собой сложную систему, в которой механическое усилие водителя усиливается давлением рабочей жидкости.
Ключевым элементом конструкции является корпус из прочного чугуна. Внутри него перемещается вал-золотник, соединенный с торсионом и ротором.
Когда водитель поворачивает рулевое колесо, торсион скручивается. Это приводит к смещению золотника и открытию каналов для подачи масла под давлением в соответствующую полость гидроцилиндра.
Основные узлы механизма ZF 8098
Ключевым компонентом, обеспечивающим точность управления, является пара «червяк-сектор», которая преобразует вращательное движение вала в линейное движение сошки.
В современных версиях Камаз 6520 активно используются шарико-винтовые передачи, которые значительно уменьшают трение и повышают эффективность работы механизма.
Герметичность системы зависит от состояния множества уплотнительных колец и манжет в зонах с высоким давлением.
Насос гидроусилителя руля, приводимый в действие ремнем от двигателя, создает необходимое давление, регулируемое перепускным клапаном, встроенным в насос.
⚠️ Внимание: Применение рабочей жидкости, не соответствующей требованиям производителя (чаще всего это ATF Dexron или специальные масла для ГУР), может привести к быстрому разрушению резинок уплотнений и выходу узла из строя.
Система смазки и охлаждения масла в баке также важна, так как перегрев жидкости может снизить ее вязкость и ухудшить рабочие характеристики.
Регулировка зазоров в паре червяк-сектор позволяет компенсировать износ без демонтажа агрегата, что является значительным преимуществом в эксплуатации.
| Этап ремонта/обслуживания | Описание действий | Необходимые инструменты/материалы |
|---|---|---|
| Диагностика | Проверка уровня жидкости и состояния шлангов | Уровнемер, ключи, шланги |
| Замена жидкости | Слив старой жидкости и залив новой | Емкость для слива, новая жидкость |
| Проверка насосов | Осмотр на наличие утечек и повреждений | Визуальный осмотр, манометр давления |
| Замена насоса | Снятие старого насоса и установка нового | Ключи, прокладки, герметик |
| Проверка системы | Тестирование работы гидроусилителя | Тест-драйв, манометр давления |
Интересные факты
Вот несколько интересных фактов о ремонте и обслуживании гидроусилителя руля ZF на Камаз 6520:
Технология ZF: Гидроусилители руля ZF известны своей надежностью и долговечностью. Они используют передовые технологии, такие как система управления потоком жидкости, что позволяет значительно улучшить отзывчивость рулевого управления и уменьшить усилие, необходимое для поворота руля.
Регулярное обслуживание: Для поддержания работоспособности гидроусилителя руля ZF на Камаз 6520 важно регулярно проверять уровень и состояние гидравлической жидкости. Загрязненная или недостаточная жидкость может привести к перегреву и повреждению системы, что в свою очередь потребует более серьезного ремонта.
Совместимость и запчасти: При ремонте гидроусилителя руля ZF на Камаз 6520 важно использовать оригинальные запчасти или качественные аналоги. Это не только продлевает срок службы системы, но и сохраняет гарантию на автомобиль. Некоторые владельцы Камазов даже предпочитают проводить модернизацию системы, устанавливая более современные компоненты, что может улучшить характеристики рулевого управления.
Диагностика неисправностей и характерные симптомы
Установление точной причины поломки начинается с внимательного осмотра и анализа работы автомобиля как в движении, так и на стоянке.

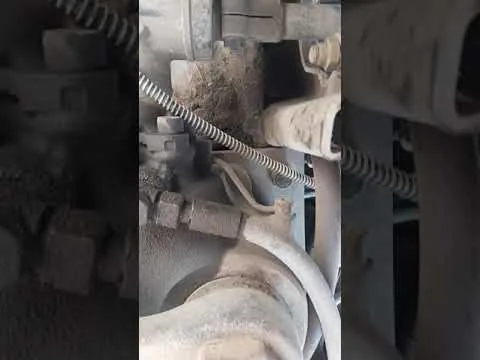

Наиболее распространенной проблемой для автомобилистов являются утечки масла. Их можно заметить по масляным пятнам на асфальте или следам на корпусе агрегата.
Если при работе двигателя на холостом ходу слышен постоянный шум или гул, это может указывать на наличие воздуха в системе или на износ лопастей насоса.
Типичные проблемы и методы их выявления
Стук в рулевом механизме часто указывает на износ подшипников или увеличение зазора в зубчатом соединении.
Трудности с поворотом руля могут быть связаны не только с неисправностью гидроусилителя, но и с проблемами давления в шинах или углов установки колес.
Для определения давления в системе используется манометр, который подключается к магистрали высокого давления.
Проверка герметичности сальников проводится путем создания противодавления в системе при выключенном двигателе и работающем стартере (временно).
Обнаружение металлической стружки в масле или на магнитной пробке бака свидетельствует о повреждении внутренних металлических компонентов механизма.
Регулировка зазоров и обслуживание узла
Регулярная настройка рулевого механизма помогает устранить люфт и восстановить точность управления без дорогостоящего ремонта.
Регулировка осевого зазора червяка и зацепления между червяком и сектором требует аккуратности и специализированного инструмента.
Перед началом работы важно тщательно очистить внешнюю поверхность механизма от загрязнений, чтобы избежать попадания абразивных частиц внутрь.
Порядок регулировки зацепления
Регулировка выполняется с помощью регулировочного винта, расположенного в верхней части корпуса механизма.
Для этого необходимо установить автомобиль на ровную поверхность, выровнять колеса и запустить двигатель для создания давления.
Важно добиться такого состояния, чтобы в среднем положении руля не было люфта, но при этом не возникало закусывания при повороте до упора.
- Ослабьте контргайку регулировочного винта и удалите стопорную шайбу.
- Поворачивайте регулировочный винт, пока люфт не исчезнет, следя за усилием на руле.
- Закрепите положение винта контргайкой и убедитесь в отсутствии заеданий.
- Проведите контрольный заезд для оценки качества управления.
После завершения регулировки проверьте усилие поворота колес, которое не должно превышать установленные нормы для данной модели.
Если регулировка не устраняет люфт, это может свидетельствовать о износе корпуса или валов, и потребуется капитальный ремонт.
Замена уплотнений и ремонтные комплекты
Капитальный ремонт гидроусилителя включает полную замену всех резинок и восстановление рабочих поверхностей.
Для достижения высокого качества ремонта рекомендуется использовать оригинальные ремкомплекты или проверенные аналоги. Недорогие варианты могут быстро терять свои свойства.
При разборке системы важно поддерживать чистоту и маркировать детали, чтобы избежать путаницы при сборке.
Этапы замены манжет и сальников
Разборка механизма начинается с удаления сошки и слива остатков рабочей жидкости из системы.
При извлечении вала-золотника необходимо проявлять осторожность, чтобы не повредить рабочие поверхности и прецизионные пары.
Все старые уплотнения следует удалить, а места их установки тщательно очистить и, при необходимости, отполировать мелкой наждачной бумагой.
Установка новых сальников осуществляется с применением специальной смазки, что поможет избежать повреждений кромок во время монтажа.
Сборка выполняется в обратном порядке; рекомендуется обрабатывать все резьбовые соединения фиксатором резьбы.
| Параметр | Нормативное значение | Предельное значение |
|---|---|---|
| Давление в системе | 100-110 бар | менее 80 бар |
| Люфт руля | до 5 градусов | более 10 градусов |
| Усилие на руле | до 15 кгс | более 20 кгс |
Типичные ошибки при обслуживании
Неопытные механики часто совершают ошибки, которые могут свести на нет все усилия по ремонту или даже привести к новым поломкам.
Одной из распространенных проблем является неверная прокачка системы, что может вызвать кавитацию и шум в насосе.
Игнорирование состояния приводного ремня может привести к его проскальзыванию и недостаточному давлению в критических режимах работы.
- Чрезмерная затяжка регулировочного винта — может вызвать заклинивание механизма в крайних положениях и потенциальное разрушение пары червяк-сектор.
- Применение неподходящего масла — может привести к набуханию резинок уплотнений или, наоборот, к их пересыханию и образованию течей.
- Попытка устранить люфт исключительно с помощью регулировки — при значительном износе деталей такая регулировка дает лишь временный эффект, после чего необходимо заменять узлы.
- Игнорирование чистоты при сборке — даже небольшая песчинка, попавшая в золотниковую пару, может вызвать заклинивание руля.
Качество выполненных работ напрямую влияет на срок службы механизма и безопасность как водителя, так и пассажиров.
Эксплуатация и ресурс узла
Долговечность гидроусилителя руля на Камаз 6520 зависит от стиля вождения и регулярного технического обслуживания.
Избегание длительного удержания руля в крайних положениях снижает нагрузку на насос и предохранительный клапан.
Регулярная замена рабочей жидкости по установленному графику поддерживает смазывающие свойства и эффективно отводит тепло от трущихся элементов.
Своевременное устранение небольших утечек предотвращает попадание воздуха в систему и потерю масла во время движения.
При правильном уходе механизм может прослужить более 500 тысяч километров без капитального ремонта.
⚠️ Важно: Резкое движение руля после поворота может вызвать гидроудар, что приведет к повреждению лопастей насоса или уплотнений.
Также следует следить за состоянием пыльников рулевых тяг, так как их повреждение может привести к попаданию грязи в механизм и ускоренному износу.
| Компонент | Ресурс (км) | Признаки износа |
|---|---|---|
| Насос ГУР | 300 000+ | Шум, снижение давления |
| Рулевой механизм | 400 000+ | Люфт, стук, утечки |
| Уплотнения | 100 000 | Масляные потеки |
Таким образом, техническое состояние гидроусилителя руля ZF на Камаз 6520 требует постоянного контроля.
Знание принципов работы и своевременное устранение неисправностей помогает избежать дорогостоящих замен агрегатов.
Качественный ремонт и правильная эксплуатация обеспечивают легкость управления и безопасность на дорогах любого качества.
Советы по выбору запчастей и комплектующих
При ремонте и обслуживании гидроусилителя руля ZF на Камаз 6520 важным аспектом является правильный выбор запчастей и комплектующих. Качество используемых деталей напрямую влияет на эффективность работы системы и долговечность всего узла. Ниже приведены несколько рекомендаций, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти vs. аналоги
При выборе запчастей для гидроусилителя руля рекомендуется отдавать предпочтение оригинальным деталям, так как они гарантируют полное соответствие техническим требованиям и стандартам производителя. Оригинальные запчасти обычно имеют более высокую степень надежности и долговечности. Однако, если бюджет ограничен, можно рассмотреть качественные аналоги от проверенных производителей, которые зарекомендовали себя на рынке.
2. Проверка совместимости
Перед покупкой запчастей обязательно проверьте их совместимость с моделью вашего автомобиля. Для этого можно обратиться к технической документации или консультироваться с продавцом. Неправильно подобранные детали могут привести к серьезным неисправностям и дополнительным затратам на ремонт.
3. Качество материалов
Обратите внимание на материалы, из которых изготовлены запчасти. Высококачественные детали должны быть выполнены из прочных и устойчивых к износу материалов. Например, насосы и шланги должны быть изготовлены из высококачественного металла и резины, чтобы обеспечить надежную работу в различных условиях эксплуатации.
4. Репутация производителя
Перед покупкой запчастей стоит изучить репутацию производителя. Известные компании, которые специализируются на производстве автозапчастей, обычно предоставляют гарантии на свою продукцию и имеют положительные отзывы от пользователей. Это может служить дополнительным подтверждением качества и надежности деталей.
5. Условия гарантии
При покупке запчастей обязательно уточняйте условия гарантии. Надежные производители предоставляют гарантию на свою продукцию, что позволяет вам быть уверенными в ее качестве. Если запчасть выйдет из строя в течение гарантийного срока, вы сможете без проблем обменять или вернуть ее.
6. Консультация со специалистами
Если у вас возникают сомнения при выборе запчастей, не стесняйтесь обращаться за консультацией к специалистам. Механики и продавцы автозапчастей могут дать полезные советы и рекомендации, основанные на их опыте и знаниях.
Следуя этим рекомендациям, вы сможете выбрать качественные и надежные запчасти для гидроусилителя руля ZF на Камаз 6520, что обеспечит долгую и бесперебойную работу системы управления автомобилем.
Рекомендации по покупке оригинальных и аналоговых деталей
При ремонте и обслуживании гидроусилителя руля ZF на Камаз 6520 важным аспектом является выбор качественных запчастей. Правильный выбор деталей напрямую влияет на эффективность работы системы и долговечность всего узла. Рассмотрим основные рекомендации по покупке оригинальных и аналоговых деталей.
Оригинальные детали - это запчасти, произведенные непосредственно компанией ZF или ее официальными партнерами. Они гарантируют высокое качество, точное соответствие стандартам и длительный срок службы. При покупке оригинальных деталей следует учитывать следующие моменты:
- Проверка документации: Убедитесь, что у продавца есть все необходимые сертификаты и документы, подтверждающие подлинность запчастей.
- Покупка у авторизованных дилеров: Рекомендуется приобретать оригинальные детали только у официальных дилеров или на специализированных сайтах, чтобы избежать подделок.
- Гарантия: Оригинальные запчасти обычно имеют гарантию от производителя, что является дополнительной гарантией их качества.
Аналоговые детали могут быть более доступными по цене, однако их качество может варьироваться. При выборе аналоговых запчастей стоит обратить внимание на следующие аспекты:
- Репутация производителя: Изучите отзывы о производителе, его историю и опыт на рынке. Надежные компании обычно имеют положительные отзывы и долгую историю работы.
- Сравнение характеристик: Убедитесь, что аналоговые детали имеют такие же характеристики, как оригинальные. Это касается размеров, материалов и рабочих параметров.
- Гарантия и возврат: Узнайте, предоставляет ли производитель гарантию на свои изделия и возможность возврата в случае несоответствия.
Также стоит учитывать, что некоторые детали могут быть более критичными для работы гидроусилителя, чем другие. Например, насос и рулевая рейка требуют особого внимания при выборе, так как их качество напрямую влияет на безопасность и управляемость автомобиля.
В заключение, при покупке как оригинальных, так и аналоговых деталей для гидроусилителя руля ZF на Камаз 6520, важно тщательно подходить к выбору, учитывая все вышеперечисленные рекомендации. Это позволит избежать дополнительных затрат на ремонт и обеспечит надежную работу системы в долгосрочной перспективе.
Профилактическое обслуживание гидроусилителя
Профилактическое обслуживание гидроусилителя руля ZF на Камаз 6520 является важной частью общего ухода за автомобилем. Правильное и регулярное обслуживание позволяет избежать серьезных поломок, продлить срок службы системы и обеспечить безопасность на дороге.
Первым шагом в профилактическом обслуживании является регулярная проверка уровня гидравлической жидкости. Низкий уровень жидкости может привести к перегреву и повреждению насоса. Рекомендуется проверять уровень жидкости не реже одного раза в месяц, а также перед длительными поездками. Для проверки уровня необходимо открыть крышку резервуара и убедиться, что жидкость находится между отметками «MIN» и «MAX». Если уровень ниже нормы, следует долить рекомендованную производителем жидкость.
Следующий важный аспект — это проверка состояния гидравлических шлангов и соединений. Необходимо осмотреть шланги на наличие трещин, износа или утечек. Утечки могут привести к снижению давления в системе и, как следствие, к ухудшению работы гидроусилителя. Если обнаружены повреждения, шланги следует заменить как можно скорее.
Также стоит обратить внимание на состояние насосов и рулевых механизмов. Регулярная проверка креплений и состояния уплотнителей поможет избежать попадания грязи и влаги в систему, что может вызвать коррозию и другие повреждения. При необходимости следует подтянуть крепления и заменить изношенные уплотнители.
Не менее важным является и периодическая замена гидравлической жидкости. Со временем жидкость теряет свои свойства, что может негативно сказаться на работе системы. Рекомендуется менять жидкость каждые 50 000 км пробега или раз в два года, в зависимости от условий эксплуатации. При замене жидкости необходимо полностью слить старую жидкость и заменить ее на новую, следуя рекомендациям производителя.
Кроме того, стоит учитывать, что работа гидроусилителя может зависеть от состояния других элементов рулевого управления. Регулярная проверка и обслуживание рулевых тяг, шаровых опор и других компонентов помогут избежать дополнительных нагрузок на гидроусилитель и продлить его срок службы.
В заключение, профилактическое обслуживание гидроусилителя руля ZF на Камаз 6520 включает в себя регулярные проверки уровня жидкости, состояния шлангов и насосов, а также своевременную замену жидкости и обслуживание других элементов системы. Соблюдение этих рекомендаций позволит обеспечить надежную и безопасную работу автомобиля на протяжении всего срока его эксплуатации.
Регулярные проверки и замена жидкости
Гидроусилитель руля (ГУР) на Камаз 6520 является важным элементом системы управления, обеспечивающим легкость и комфортность вождения. Для поддержания его работоспособности необходимо регулярно проверять уровень и состояние гидравлической жидкости, а также производить её замену в соответствии с рекомендациями производителя.
Первым шагом в обслуживании ГУР является проверка уровня жидкости. Это можно сделать, открыв капот и найдя резервуар для гидравлической жидкости, который обычно расположен рядом с насосом ГУР. Уровень жидкости должен находиться между отметками «MIN» и «MAX» на щупе или градуировке резервуара. Если уровень жидкости ниже минимального, это может указывать на утечку или необходимость замены.
Состояние жидкости также играет важную роль в функционировании гидроусилителя. Жидкость должна быть чистой и прозрачной. Если она имеет темный цвет, мутная или содержит взвеси, это свидетельствует о её загрязнении и необходимости замены. Загрязненная жидкость может привести к повреждению насосов и других компонентов системы.
Рекомендуется заменять гидравлическую жидкость каждые 40 000 - 60 000 километров пробега или раз в два года, в зависимости от условий эксплуатации. Для замены жидкости необходимо выполнить следующие шаги:
- Подготовьте необходимые инструменты и материалы: новый фильтр (если предусмотрен), гидравлическую жидкость, емкость для слива старой жидкости и воронку.
- Отключите аккумулятор для предотвращения случайного запуска двигателя.
- Слейте старую жидкость из системы, открутив сливной болт на насосе или в резервуаре. Убедитесь, что жидкость сливается в подготовленную емкость.
- Замените фильтр, если он имеется. Убедитесь, что новый фильтр установлен правильно и герметично.
- Заполните систему новой гидравлической жидкостью, используя воронку для предотвращения проливания.
- Запустите двигатель и несколько раз поверните рулевое колесо от упора до упора, чтобы удалить воздух из системы. Проверьте уровень жидкости и при необходимости добавьте её до нужного уровня.
- Проверьте систему на наличие утечек и убедитесь, что все соединения надежно затянуты.
Регулярные проверки и замена жидкости в гидроусилителе руля не только продлевают срок службы системы, но и обеспечивают безопасность и комфорт при управлении автомобилем. Не забывайте следить за состоянием ГУР и своевременно проводить его обслуживание, чтобы избежать серьезных поломок и затрат на ремонт.
Часто задаваемые вопросы по ремонту и обслуживанию
Как часто нужно проводить обслуживание гидроусилителя руля ZF на Камаз 6520?
Обслуживание гидроусилителя руля ZF на Камаз 6520 рекомендуется проводить каждые 20 000 - 30 000 километров пробега или раз в год, в зависимости от условий эксплуатации. Регулярная проверка уровня жидкости, состояния шлангов и соединений поможет предотвратить серьезные поломки и продлить срок службы системы.
Какие признаки указывают на необходимость ремонта гидроусилителя руля?
Существует несколько признаков, которые могут указывать на необходимость ремонта гидроусилителя руля:
- Посторонние звуки: Скрип, стук или гул при повороте руля могут свидетельствовать о проблемах с насосом или другими компонентами системы.
- Трудности при управлении: Если руль стал тяжелым или требует больших усилий для поворота, это может указывать на недостаток жидкости или неисправность насоса.
- Утечки жидкости: Появление пятен масла под автомобилем или на компонентах системы может указывать на повреждение шлангов или уплотнений.
- Неправильная работа системы: Если система не возвращает руль в нейтральное положение после поворота, это также может быть признаком неисправности.
Как проверить уровень жидкости в гидроусилителе руля?
Проверка уровня жидкости в гидроусилителе руля ZF на Камаз 6520 достаточно проста:
- Откройте капот и найдите резервуар для жидкости гидроусилителя руля.
- Убедитесь, что автомобиль стоит на ровной поверхности.
- Снимите крышку резервуара и проверьте уровень жидкости по меткам на стенке резервуара.
- Если уровень жидкости ниже минимальной отметки, добавьте рекомендованную производителем жидкость.
Что делать в случае утечки жидкости?
Если вы обнаружили утечку жидкости, необходимо:
- Остановить эксплуатацию автомобиля, чтобы избежать повреждения системы.
- Осмотреть все шланги и соединения на предмет повреждений или износа.
- Заменить поврежденные компоненты и долить жидкость до необходимого уровня.
- После ремонта рекомендуется провести тест-драйв, чтобы убедиться в исправности системы.
Какой тип жидкости использовать для гидроусилителя руля ZF?
Для гидроусилителя руля ZF на Камаз 6520 рекомендуется использовать жидкость, соответствующую стандартам производителя. Обычно это может быть жидкость на основе ATF (автоматической трансмиссионной жидкости) или специальная гидравлическая жидкость, указанная в руководстве по эксплуатации. Важно не смешивать разные типы жидкостей, так как это может привести к повреждению системы.
Можно ли самостоятельно проводить ремонт гидроусилителя руля?
Несмотря на то, что некоторые мелкие неисправности можно устранить самостоятельно, такие как замена жидкости или шлангов, более серьезные проблемы, требующие разборки насоса или рулевой колонки, лучше доверить профессионалам. Неправильный ремонт может привести к еще большим повреждениям и увеличению затрат на восстановление системы.
