Трубка насоса ГУР КамАЗ 5320 и ее замена с регулировкой

Опубликовано: 02.10.2026

В данной статье мы подробно рассмотрим трубку насоса гидроусилителя руля (ГУР) на автомобиле КамАЗ 5320, уделяя внимание её устройству, процессу замены и регулировки. Обслуживание этой важной детали является ключевым аспектом для обеспечения надежной работы системы рулевого управления, что напрямую влияет на безопасность и маневренность автомобиля. Мы также обсудим методы устранения течей и подбора необходимых запчастей, что поможет владельцам КамАЗ 5320 поддерживать свой транспорт в отличном состоянии и избежать дорогостоящих ремонтов в будущем.

Конструктивные особенности и устройство трубопроводов

Гидравлическая система рулевого управления на КамАЗ 5320 работает по замкнутой схеме, где насос создает давление для циркуляции масла. Трубка, соединяющая насос с рулевым механизмом, должна выдерживать значительные гидравлические нагрузки и вибрации, характерные для рамных грузовиков. В стандартной комплектации используются стальные трубки, способные выдерживать высокое давление. Их особая геометрия изгибов позволяет обходить элементы двигателя и рамы.

На практике часто заменяют заводскую трубку на гибкий шланг высокого давления или комбинированный вариант. Оригинальная стальная магистраль отличается высокой жесткостью и долговечностью, но может корродировать в местах крепления хомутов. Гибкие аналоги проще устанавливать, однако требуют внимательного контроля состояния оплетки и недопущения перекручивания при монтаже.

Важно, чтобы диаметр и резьбовые соединения на концах трубки точно соответствовали спецификациям насоса модели 5320-3407010 и его модификаций. Применение неподходящих переходников или шлангов с другим внутренним сечением может вызвать турбулентность потока, перегрев жидкости и кавитацию, что быстро выведет насос из строя.

Материалы и типы соединений

Для создания напорных трубопроводов используют бесшовные стальные трубы, способные выдерживать давление 10-12 МПа при максимальных нагрузках. Концы труб обычно имеют развальцовку или приваренные штуцеры с резьбой. Уплотнение соединений осуществляется с помощью конусных или цилиндрических резьбовых соединений, а также медных или алюминиевых прокладок и резинок круглого сечения.

В местах соединения трубопровода с насосом часто устанавливают резиновые вставки или гибкие переходники. Они помогают гасить вибрации, передаваемые от работающего двигателя. Отсутствие таких демпфирующих элементов или их повреждение может привести к передаче вибрации на весь гидроагрегат, что вызывает дребезжание и ускоряет износ подшипников ротора насоса.

Параметр	Описание	Рекомендации по обслуживанию
Состояние трубки	Проверка на наличие трещин и повреждений	Регулярно осматривать, заменять при необходимости
Соединения	Проверка герметичности соединений	Затягивать соединения, при необходимости использовать уплотнители
Замена трубки	Процесс замены трубки	Сливать жидкость, демонтировать старую трубку, устанавливать новую, заполнять жидкость

Интересные факты

Вот несколько интересных фактов о трубке насоса гидроусилителя руля (ГУР) КамАЗ 5320, связанных с её обслуживанием и заменой:

Материалы и устойчивость: Трубки насоса ГУР КамАЗ 5320 часто изготавливаются из высококачественных металлических сплавов или армированных резинок, что обеспечивает их устойчивость к высоким давлениям и агрессивным условиям эксплуатации. Это позволяет значительно продлить срок службы трубки при правильном обслуживании.
Регулярная проверка: Важно регулярно проверять состояние трубки насоса ГУР на наличие трещин, коррозии или утечек жидкости. Даже небольшие повреждения могут привести к снижению эффективности работы гидроусилителя и, как следствие, к ухудшению управляемости автомобиля.
Процесс замены: Замена трубки насоса ГУР может показаться сложной задачей, но при наличии необходимых инструментов и знаний это можно сделать самостоятельно. Важно следовать инструкции и использовать оригинальные запчасти, чтобы избежать проблем с совместимостью и надежностью системы.

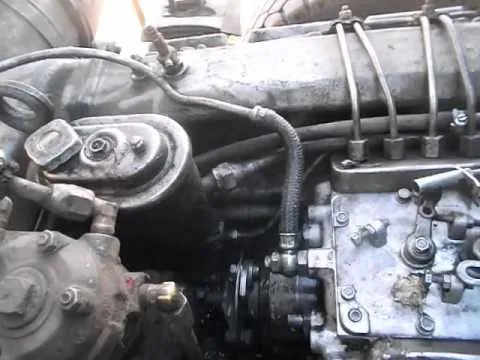

Схема расположения на двигателе

Насос гидроусилителя руля на КамАЗ 5320 установлен в передней части двигателя, с правой стороны (по направлению движения). Он приводится в действие клиновым ремнем, соединенным с шкивом коленчатого вала. Трубка высокого давления выходит из нагнетательного штуцера насоса и направляется к лонжерону рамы, проходя через защитные кожухи или хомуты.

При визуальном осмотре важно обратить внимание на места соприкосновения трубки с другими компонентами подкапотного пространства. Зазоры должны быть достаточными, чтобы избежать трения о шланги системы охлаждения или проводку, особенно когда двигатель работает на холостом ходу, когда вибрации максимальны.

⚠️ Важно! При установке новой трубки убедитесь, что она не натянута и не имеет резких изгибов. Минимальный радиус изгиба должен соответствовать рекомендациям производителя, иначе может произойти сжатие канала или разрушение материала под давлением.

Регулярная проверка состояния трубок необходима, особенно после сезонной смены шин или длительного простоя автомобиля. Даже небольшие трещины на металлической поверхности или вздутия на резиновых участках являются основанием для немедленной замены детали.

Диагностика неисправностей и признаки износа

Раннее обнаружение проблем с насосом гидроусилителя руля (ГУР) помогает избежать серьезных поломок всей рулевой системы. Главный признак неисправности — снижение уровня рабочей жидкости в резервуаре без видимых утечек. Это может указывать на микротрещины, которые проявляются только под давлением. Также важно обращать внимание на цвет жидкости: наличие металлической стружки свидетельствует о повреждении внутренних компонентов насоса, что часто происходит из-за попадания воздуха через неплотные соединения.

Если во время работы двигателя на холостом ходу слышен характерный воющий или гудящий звук, усиливающийся при повороте руля, это может указывать на подсос воздуха через соединение на входе или выходе насоса. Воздух в системе приводит к кавитации, что негативно сказывается на рабочих парах насоса. Визуально можно заметить вспенивание жидкости в расширительном бачке.

Если при осмотре обнаружены масляные пятна на нижней части картера двигателя или на элементах рамы под насосом, это явный признак нарушения герметичности. Утечка может возникать в месте резьбового соединения трубки с корпусом насоса из-за износа уплотнительного кольца или деформации трубки в результате вибрации.

Методы выявления утечек

Для точного выявления места утечки сначала очистите подозрительную область от загрязнений и масла. Затем запустите двигатель и несколько раз поверните рулевое колесо до упора в обе стороны. Под давлением даже незначительная трещина станет заметной благодаря каплям жидкости. Для удобства используйте бумажную салфетку или чистую тряпку, прикладывая их к соединениям — на бумаге легче заметить масляные пятна.

Иногда утечка проявляется только при прогретом двигателе, когда вязкость масла снижается, а тепловое расширение металла изменяет зазоры в соединениях. Поэтому диагностику следует проводить как на холодном, так и на горячем двигателе.

Влияние состояния трубки на работу насоса

Забитая или деформированная трубка, подвергшаяся износу, создает дополнительное сопротивление потоку жидкости. Это увеличивает нагрузку на приводной ремень и подшипники насоса. В результате могут возникнуть проблемы, такие как проскальзывание ремня, его ускоренный износ и свистящий звук.

Если в трубке есть внутренний дефект, например, отслоение резины, кусок материала может оторваться и попасть в распределитель рулевого механизма, что приведет к его заклиниванию. Поэтому важно следить за состоянием внутренней поверхности гибких участков.

Симптом	Возможная причина в трубке	Последствия
Гул при повороте руля	Подсос воздуха через неплотность	Кавитация, износ насоса
Масляные пятна под насосом	Трещина или плохое уплотнение	Падение давления, отказ ГУР
Вспенивание жидкости в бачке	Разгерметизация всасывающей линии	Гидравлический удар, шум

Если вы заметили любой из этих симптомов, немедленно прекратите эксплуатацию автомобиля с нагрузкой на рулевое управление и займитесь его ремонтом. Игнорирование проблемы может привести к заклиниванию рулевого колеса во время движения.

Процесс замены трубки насоса ГУР

Замена трубки насоса гидроусилителя руля на КамАЗ 5320 требует внимательности и соблюдения всех этапов. Прежде чем начать, обеспечьте свободный доступ к насосу, что может быть затруднено другими компонентами. В некоторых случаях может потребоваться частичная разборка передней части автомобиля или снятие защитных панелей.

Первым этапом является слив рабочей жидкости из системы. Для этого отсоедините сливной шланг от бачка или насоса и аккуратно слейте жидкость в чистую емкость. Если планируется повторное использование жидкости, отфильтруйте её. При наличии признаков износа насоса рекомендуется заменить масло.

Демонтаж старой магистрали

Чтобы снять трубку, ослабьте хомуты крепления и открутите штуцеры. Резьбовые соединения могут быть «прикипевшими» из-за высоких температур и коррозии. В таких случаях рекомендуется использовать проникающую смазку (например, WD-40 или ее аналоги) и дать время для проникновения состава в резьбу.

При откручивании штуцера важно надежно зафиксировать насос или его корпус, чтобы избежать проворачивания на кронштейне и повреждения приводного ремня или фланца крепления. Если трубка стальная и имеет сложную конфигурацию, ее снятие может потребовать аккуратного отгибания соседних элементов, чтобы не нарушить их форму.

После демонтажа старой трубки тщательно очистите места установки на насосе и рулевом механизме от загрязнений и остатков уплотнителей. Попадание даже мелкой частицы в гидросистему недопустимо.

Установка нового компонента

Монтаж новой трубки выполняется в обратном порядке снятия. Перед установкой рекомендуется обработать все резиновые уплотнительные кольца рабочей жидкостью гидроусилителя руля. Это предотвратит закусывание и повреждения при затягивании, обеспечивая надежную герметичность соединения с первого раза.

Затяжку штуцеров следует производить с помощью динамометрического ключа, строго соблюдая момент, указанный в технической документации. Избыточное усилие может повредить резьбу или деформировать штуцер, а недостаточное — вызвать утечки.

После установки трубки и подключения всех шлангов необходимо долить жидкость в бачок до нужного уровня. Затем прокачайте систему, поворачивая руль от упора до упора сначала при выключенном двигателе (на короткое время), а затем при работающем двигателе, внимательно следя за уровнем жидкости и отсутствием пузырьков воздуха.

Регулировка и настройка насоса ГУР

Замена трубки часто требует проверки работы насоса. На насосах, установленных на КамАЗ 5320 (например, модели 5320-3407010 и их аналоги), можно настроить максимальное давление и производительность. Эта настройка осуществляется с помощью регулировочного винта, расположенного в торцевой части корпуса под пробкой.

Регулировка необходима, если после замены трубки и устранения утечек давление в системе остается недостаточным или слишком высоким, что может привести к перегреву и шуму. Для выполнения этих работ потребуется манометр с диапазоном до 15 МПа и набор гаечных ключей.

Проверка давления в системе

Манометр устанавливается в разрыв напорной линии между насосом и рулевым механизмом для измерения давления. Затем запускается двигатель, и руль поворачивается до упора в одну из сторон, чтобы достичь максимального давления (режим «заблокированного» насоса). Полученные показания манометра необходимо сопоставить с установленными нормативами.

Нормальное рабочее давление для КамАЗ 5320 составляет примерно 6.5–7.5 МПа, но может варьироваться в зависимости от модели насоса и года выпуска автомобиля. Если давление ниже нормы, это может указывать на необходимость регулировки перепускного клапана или замены изношенных роторов.

Настройка перепускного клапана

Внутри насоса находится предохранительный клапан, который сбрасывает избыточную жидкость при повышении давления. Если клапан заедает в открытом положении, давление не будет достаточным для вращения колес. Если же клапан застрянет в закрытом состоянии, это может привести к разрыву трубок или шлангов.

Регулировка давления осуществляется с помощью винта, доступ к которому часто закрыт пломбой. Чтобы получить доступ к винту, нужно удалить пломбу (или аккуратно высверлить её). После настройки желательно установить новую пломбу. Однако на практике, особенно в коммерческой технике, этот этап часто пропускается, и винт фиксируется краской.

Параметр	Нормативное значение	Метод проверки
Давление в системе	6.5 – 7.5 МПа	Манометр при запертом руле
Производительность	Не менее 6 л/мин	Замер объема на выходе

После регулировки важно повторно проверить герметичность всех соединений, особенно в области регулировочного винта и пробок, так как вибрация может ослабить их крепление.

Типичные ошибки при обслуживании

При самостоятельном ремонте гидроусилителя руля на КамАЗ 5320 мастера часто совершают ошибки, которые могут свести на нет все усилия и привести к серьезным поломкам. Ниже представлен список наиболее распространенных из них.

Неправильный выбор жидкости — использование трансмиссионного масла или жидкости с низкой вязкостью вместо специализированной ATF или гидравлической жидкости для ГУР может разрушить резинки и снизить смазывающие свойства. Это, в свою очередь, вызывает задиры в парах трения насоса.
Чрезмерная затяжка соединений — стремление затянуть штуцеры «на максимум» часто приводит к повреждению трубки или сорванной резьбе на алюминиевом корпусе насоса, что может потребовать полной замены агрегата.
Игнорирование промывки системы — при замене трубки из-за повреждения старого шланга в системе остаются остатки износа (черный налет). Если не провести промывку, этот абразив быстро выведет новый насос из строя.
Некачественная прокачка — запуск двигателя без предварительной прокачки системы «на сухую» или с воздухом может привести к работе насоса без смазки, что вызывает его мгновенный выход из строя.

Также стоит помнить, что старые шланги и трубки могут иметь скрытые дефекты. Если пробег автомобиля значительный, рекомендуется заменить все резиновые элементы гидравлической системы, даже если они выглядят исправными. Со временем резина теряет эластичность и может трескаться изнутри.

Эксплуатация и продление ресурса системы

Чтобы обеспечить долгосрочную и бесперебойную работу трубки насоса и всей системы гидроусилителя руля (ГУР) на КамАЗ 5320, необходимо соблюдать определенные правила эксплуатации. Регулярный визуальный осмотр шлангов и соединений помогает выявить потенциальные проблемы на ранних стадиях. Особое внимание следует уделять состоянию приводного ремня насоса: его чрезмерная натяжка создает избыточную нагрузку на подшипники, а недостаточная может привести к проскальзыванию и рывкам, которые передаются на трубки.

Использование качественных запасных частей — ключевой аспект надежности. Дешевые аналоги трубок могут быть изготовлены из низкокачественного металла, подверженного коррозии, или из резины, не устойчивой к агрессивным средам и высоким температурам. Оригинальные запчасти или сертифицированные аналоги от известных брендов служат значительно дольше.

Своевременная замена рабочей жидкости также способствует продлению срока службы системы. Масло в ГУР со временем стареет, окисляется и теряет свои свойства, особенно при интенсивной эксплуатации в городских условиях или на сложных маршрутах. Рекомендуется менять жидкость в соответствии с регламентом или при появлении признаков ухудшения (потемнение, запах гари).

В заключение, трубка насоса ГУР — это не просто элемент конструкции, а важный компонент безопасности. Ее исправность напрямую влияет на управляемость тяжелого грузовика. Игнорирование состояния этого узла недопустимо.

Правильный подход к выбору материалов, соблюдение технологии замены и регулярное обслуживание помогут избежать неожиданных поломок в пути и обеспечат комфортное и безопасное вождение в любых условиях. Следите за уровнем жидкости, обращайте внимание на работу агрегатов и своевременно реагируйте на изменения в поведении рулевого управления.

Рекомендации по выбору запасных частей

При выборе запасных частей для трубки насоса ГУР (гидроусилителя руля) КамАЗ 5320 необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную и долговечную работу системы. Правильный выбор запчастей не только влияет на эффективность работы гидроусилителя, но и на безопасность управления автомобилем.

1. Оригинальные запчасти vs. аналоги

Первым шагом в выборе запасных частей является решение о том, использовать ли оригинальные детали или их аналоги. Оригинальные запчасти, как правило, имеют более высокое качество и соответствуют всем стандартам производителя. Они обеспечивают идеальную совместимость с остальными компонентами системы. Однако их стоимость может быть значительно выше, чем у аналогов. Аналоги могут быть более доступными, но важно выбирать продукцию от проверенных производителей, чтобы избежать проблем с качеством и долговечностью.

2. Проверка совместимости

Перед покупкой запасной части обязательно проверьте ее совместимость с вашим автомобилем. Для этого можно обратиться к технической документации или консультироваться с продавцом. Неправильный выбор детали может привести к неисправностям в работе системы, что в свою очередь может вызвать серьезные проблемы с управляемостью автомобиля.

3. Качество материалов

Обратите внимание на материалы, из которых изготовлена трубка насоса ГУР. Высококачественные детали обычно изготавливаются из прочных и устойчивых к коррозии материалов. Это особенно важно для трубок, которые подвергаются воздействию различных химических веществ и температурных колебаний. При выборе запасной части стоит обратить внимание на отзывы других пользователей и репутацию производителя.

4. Условия эксплуатации

Учитывайте условия эксплуатации автомобиля. Если ваш КамАЗ 5320 используется в тяжелых условиях, таких как частые поездки по бездорожью или в условиях повышенной влажности, стоит выбирать более прочные и надежные детали. В таких случаях может быть целесообразно рассмотреть усиленные или специализированные трубки, которые лучше справляются с экстремальными условиями.

5. Гарантия и возврат

При покупке запасных частей обязательно уточняйте условия гарантии. Надежные производители предоставляют гарантию на свою продукцию, что является дополнительным подтверждением качества. Также стоит узнать о возможности возврата или обмена детали в случае, если она не подошла или оказалась бракованной.

Следуя этим рекомендациям, вы сможете выбрать качественные и надежные запасные части для трубки насоса ГУР вашего КамАЗ 5320, что обеспечит долгую и бесперебойную работу системы гидроусилителя руля.

Совместимость с различными моделями КамАЗ

Трубка насоса гидроусилителя руля (ГУР) является важным элементом системы рулевого управления автомобилей КамАЗ. Она отвечает за подачу рабочей жидкости от насоса к рулевому механизму, обеспечивая тем самым легкость и точность управления. Однако не все трубки подходят для всех моделей, поэтому важно знать, с какими именно автомобилями совместима трубка насоса ГУР КамАЗ 5320.

Трубка насоса ГУР КамАЗ 5320 в первую очередь предназначена для использования на данной модели, но также может быть совместима с рядом других моделей, выпущенных в аналогичный период. К числу таких автомобилей относятся:

КамАЗ 5310 — ранняя модель, использующая аналогичные компоненты системы ГУР.
КамАЗ 5410 — грузовик, который также может использовать трубку от модели 5320, однако необходимо учитывать возможные отличия в конфигурации системы.
КамАЗ 5511 — в некоторых модификациях может быть использована трубка от 5320, но рекомендуется проверять совместимость по каталогу запчастей.
КамАЗ 6520 — современные модели, которые могут иметь схожие элементы, но требуют уточнения по конкретным характеристикам.

Важно отметить, что при замене трубки насоса ГУР необходимо учитывать не только совместимость по модели, но и по техническим характеристикам, таким как диаметр и длина трубки, а также тип соединений. Неправильный выбор может привести к утечкам жидкости, снижению эффективности работы системы и даже к поломке рулевого управления.

Для обеспечения надежной работы системы ГУР рекомендуется использовать оригинальные запчасти или качественные аналоги, которые прошли проверку на совместимость с конкретной моделью автомобиля. При выборе трубки также стоит обратить внимание на материал, из которого она изготовлена, так как это влияет на срок службы и устойчивость к воздействию рабочей жидкости.

Перед покупкой трубки насоса ГУР КамАЗ 5320 стоит проконсультироваться с опытными механиками или обратиться к официальным дилерам, чтобы избежать ошибок и обеспечить надежную работу рулевого управления вашего автомобиля.

Качество и надежность производителей

При выборе трубки насоса гидроусилителя руля (ГУР) для КамАЗ 5320 важным аспектом является качество и надежность производителя. На рынке представлено множество компаний, которые предлагают запчасти для грузовых автомобилей, однако не все из них могут гарантировать долговечность и эффективность своей продукции.

Первым делом стоит обратить внимание на репутацию производителя. Известные бренды, которые зарекомендовали себя на рынке, обычно предлагают более качественные изделия, так как они заинтересованы в поддержании своего имиджа. Например, компании, которые имеют многолетний опыт в производстве автозапчастей и положительные отзывы от пользователей, могут служить надежным источником для покупки трубки ГУР.

Кроме того, стоит учитывать материалы, из которых изготовлена трубка. Качественные производители используют высокопрочные и устойчивые к коррозии материалы, что значительно увеличивает срок службы детали. Например, трубки, выполненные из армированного резинового композита или металла с защитным покрытием, будут более устойчивыми к механическим повреждениям и воздействию агрессивных жидкостей.

Также важно обратить внимание на соответствие трубки стандартам и спецификациям, установленным для КамАЗ 5320. Некачественные или неподходящие детали могут привести к утечкам жидкости, снижению эффективности работы ГУР и даже к поломке других систем автомобиля. Поэтому рекомендуется выбирать запчасти, которые имеют сертификаты качества и соответствуют требованиям производителя.

Не менее важным аспектом является наличие гарантии на продукцию. Надежные производители обычно предоставляют гарантию на свои изделия, что свидетельствует о высоком качестве и уверенности в долговечности своей продукции. При покупке трубки ГУР стоит уточнить условия гарантии и возможность возврата или обмена в случае обнаружения дефектов.

В заключение, при выборе трубки насоса ГУР для КамАЗ 5320 необходимо учитывать репутацию производителя, качество материалов, соответствие стандартам и наличие гарантии. Это поможет избежать неприятных ситуаций и обеспечит надежную работу гидроусилителя руля на протяжении длительного времени.

Частота обслуживания и замены трубки

Трубка насоса гидроусилителя руля (ГУР) является важным элементом системы управления автомобилем КамАЗ 5320. Она отвечает за подачу гидравлической жидкости от насоса к рулевому механизму, обеспечивая легкость и точность управления. Регулярное обслуживание и замена трубки являются ключевыми факторами для поддержания работоспособности системы ГУР и предотвращения серьезных поломок.

Частота обслуживания трубки насоса ГУР зависит от условий эксплуатации автомобиля, а также от качества используемых материалов и компонентов. В общем случае рекомендуется проводить визуальный осмотр трубки каждые 10 000 километров пробега. При этом следует обращать внимание на наличие трещин, коррозии, утечек жидкости и других повреждений. Если вы заметили какие-либо из этих признаков, необходимо незамедлительно произвести замену трубки.

Кроме того, рекомендуется проводить полное обслуживание системы ГУР каждые 20 000 километров. Это включает в себя не только проверку состояния трубки, но и замену гидравлической жидкости, а также осмотр других компонентов системы, таких как насос, рулевой механизм и радиатор охлаждения жидкости. Регулярная замена жидкости поможет избежать образования отложений и загрязнений, которые могут негативно сказаться на работе всей системы.

Если автомобиль эксплуатируется в тяжелых условиях, таких как частые поездки по бездорожью или в условиях повышенной запыленности, частоту обслуживания следует увеличить. В таких случаях рекомендуется проводить осмотр трубки и системы ГУР каждые 5 000 километров. Это позволит своевременно выявить и устранить возможные проблемы, что значительно продлит срок службы автомобиля.

Замена трубки насоса ГУР должна проводиться в случае обнаружения повреждений или утечек, а также при плановом обслуживании. Важно использовать только качественные оригинальные или сертифицированные запасные части, чтобы избежать проблем с совместимостью и надежностью. При замене трубки необходимо также проверить состояние соединительных элементов и уплотнителей, так как их износ может привести к повторным утечкам.

В заключение, регулярное обслуживание и своевременная замена трубки насоса ГУР КамАЗ 5320 являются важными мерами для обеспечения надежной работы системы управления автомобилем. Следуя рекомендациям по частоте обслуживания и замене, вы сможете значительно продлить срок службы вашего автомобиля и обеспечить безопасность на дороге.
