В современном автомобилестроении снижение массы поршня становится ключевым фактором для повышения эффективности и производительности двигателей внутреннего сгорания (ДВС). Уменьшение веса поршневой группы не только способствует снижению инерционных сил, что позволяет двигателю работать более плавно и отзывчиво, но и способствует улучшению топливной экономичности и снижению выбросов. В данной статье мы рассмотрим различные методы и технологии, применяемые для облегчения поршней, включая механическую обработку, выбор современных материалов и их влияние на общую мощность двигателя. Это техническое руководство будет полезно как инженерам и конструкторам, так и всем, кто интересуется оптимизацией работы ДВС.
Анализ весовых характеристик и допустимые пределы
Перед началом механических операций важно тщательно взвесить оригинальные детали и сопоставить их с эталонными показателями для конкретной модели двигателя. Разница в весе поршней, даже от одного производителя, может достигать нескольких граммов. Это приводит к дисбалансу и неравномерной нагрузке на шейки коленчатого вала при высоких оборотах. Крайне важно осознавать, что снижение массы должно быть равномерным для всех цилиндров, иначе двигатель будет работать с повышенной вибрацией.
Например, стандартный алюминиевый поршень для легкового автомобиля весит примерно 450-500 граммов. Спортивные облегченные модели могут иметь массу 350-400 граммов, однако они часто требуют пересмотра теплового зазора и системы смазки. Попытка убрать лишние 50-70 граммов с обычного поршня с помощью механической обработки может привести к истончению стенок до критических значений, что нарушит теплоотвод от днища к стенкам цилиндра.
Влияние материала на массу и прочность
Основным аспектом, влияющим на вес детали, является сплав, из которого она изготовлена. Традиционные алюминиево-кремниевые сплавы, известные как силумины, имеют определенную плотность. Переход на более легкие варианты, такие как сплавы с высоким содержанием лития (например, Al-Li), может снизить массу на 10-15% без изменения формы детали. Однако такие материалы дороже и требуют более сложной обработки, включая специальное оборудование для литья или ковки.
На практике кованые поршни из сплава 2618 часто легче своих литых аналогов при равной прочности, поскольку ковка позволяет использовать более тонкие стенки благодаря уплотнению структуры металла. Литые поршни из сплава 390 (с высоким содержанием кремния) могут быть тяжелее из-за необходимости создания более массивных бобышек для компенсации хрупкости материала. Выбор сплава определяет, насколько активно можно проводить дальнейшее облегчение.
Важно помнить, что различные материалы имеют разные коэффициенты теплового расширения, что влияет на конструкцию юбки и высоту компрессионного пояса. При замене тяжелых стандартных поршней на легкие спортивные может потребоваться перенастройка системы зажигания и корректировка степени сжатия, так как изменяется объем камеры сгорания и динамика фронта пламени.
⚠️ Обратите внимание: Использование поршней из экзотических легких сплавов может потребовать сокращения интервалов замены масла и применения специализированных присадок, так как такие материалы могут быть более химически активными или иметь особые требования к смазке.
Ниже представлена таблица, показывающая сравнительные характеристики популярных сплавов, используемых в поршневых группах:
| Тип сплава | Плотность (г/см³) | Прочность на разрыв | Применение |
|---|---|---|---|
| Литой Al-Si (12-13% Si) | 2.6 - 2.7 | Средняя | Стандартные гражданские двигатели |
| Кованый Al-Cu-Mg-Ni (2618) | 2.7 - 2.8 | Высокая | Тюнинг, спорт, высокие нагрузки |
| Алюминий-Литиевый | 2.5 - 2.6 | Очень высокая | Гоночные двигатели, авиация |
Таким образом, анализ начинается с понимания, какой материал у вас есть. Если это обычный литой поршень, возможности для безопасного облегчения будут крайне ограничены. В случае кованой заготовки потенциал для оптимизации значительно выше благодаря изначально заложенному запасу прочности.
| Метод/Технология | Описание | Преимущества |
|---|---|---|
| Использование легких сплавов | Применение алюминиевых и магниевых сплавов для уменьшения массы поршня | Снижение веса без потери прочности |
| Ковка и литье | Использование технологий ковки и литья для создания поршней с оптимизированной геометрией | Улучшение механических свойств |
| Технология 3D-печати | Применение аддитивных технологий для создания поршней с сложной внутренней структурой | Возможность создания легких и прочных конструкций |
| Упрощение конструкции | Оптимизация формы и уменьшение количества деталей поршня | Снижение массы и упрощение сборки |
| Использование композитов | Применение углеродных или керамических композитов для создания поршней | Высокая прочность при низком весе |
Интересные факты
Вот несколько интересных фактов о снижении массы поршня и связанных с этим методах и технологиях:
Материалы с высокой прочностью и низкой плотностью: Для снижения массы поршня часто используются современные композитные материалы, такие как углеродные волокна или алюминиевые сплавы с добавлением лития. Эти материалы обладают высокой прочностью и жесткостью при значительно меньшем весе по сравнению с традиционными стальными или чугунными поршнями.
Оптимизация геометрии: Современные технологии, такие как компьютерное моделирование и 3D-печать, позволяют инженерам оптимизировать форму поршня для уменьшения его массы. Это может включать создание поршней с полыми внутренними структурами или сложными формами, которые обеспечивают необходимую прочность при минимальном весе.
Технология обработки: Методы, такие как механическая обработка с использованием высокоскоростных станков и лазерная обработка, позволяют создавать поршни с высокой точностью и минимальным количеством отходов. Это не только снижает массу, но и улучшает аэродинамические характеристики, что в свою очередь повышает эффективность работы двигателя.
Эти факты подчеркивают важность инновационных подходов в разработке легких и эффективных поршней для современных двигателей.

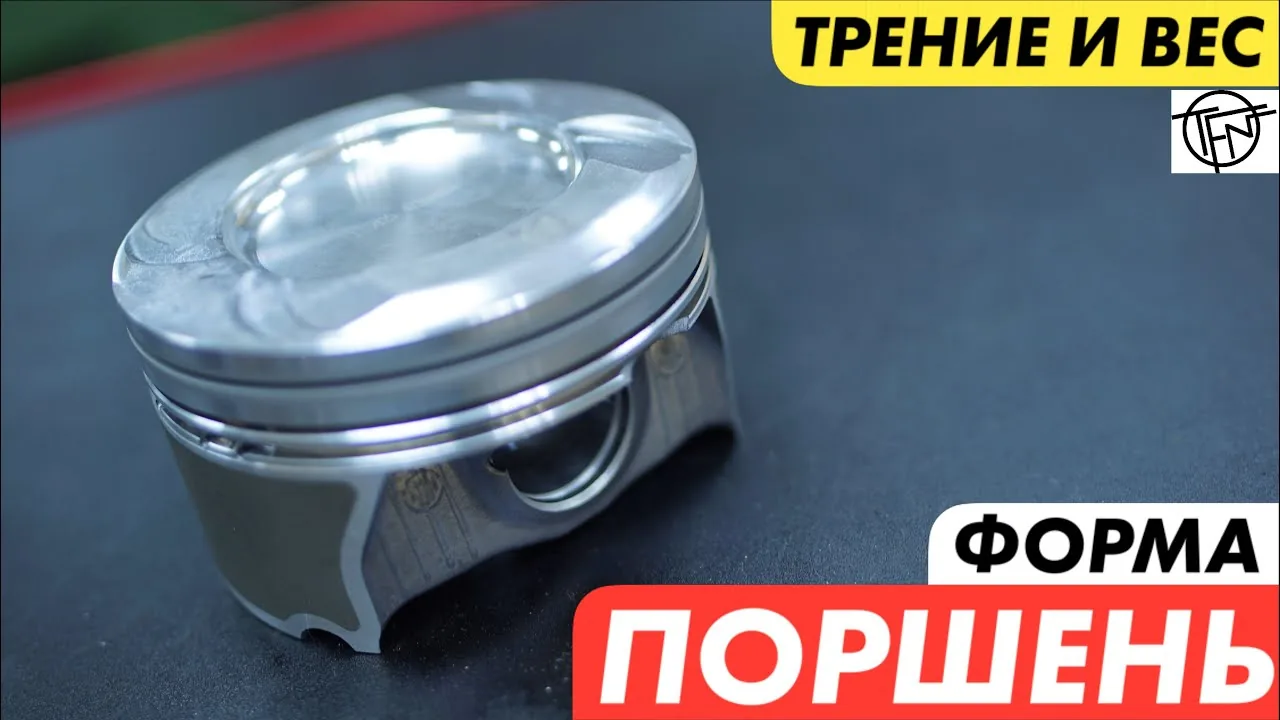

Механические методы снижения массы поршня
Основным методом уменьшения веса детали является удаление металла из участков, не подверженных значительным нагрузкам. Первым объектом анализа становится внутренняя часть днища. Часто производители оставляют лишний материал в центре внутренней поверхности, где напряжения минимальны. Тщательная фрезеровка этой зоны позволяет уменьшить массу, сохраняя при этом толщину стенок в области жарового пояса.
Вторым ключевым участком является юбка поршня. В современных двигателях юбка уже достаточно короткая (короткоюрные поршни), однако в старых конструкциях или универсальных моделях можно встретить избыточную длину направляющей части. Укорочение юбки с внутренней стороны (со стороны бобышек) или создание разгрузочных вырезов («окон») в нижней части юбки позволяет значительно снизить вес без ущерба для устойчивости поршня в цилиндре.
Обработка бобышек и пальцев
Бобышки — это точки крепления поршневого пальца, где сосредоточены максимальные механические нагрузки. Внутренняя часть бобышек обычно имеет значительный запас металла. Один из распространенных методов доработки — расточка внутренней полости бобышек под конус или выборка материала между ними (перемычки). Важно не нарушить переходы радиусов, так как именно в этих зонах чаще всего возникают трещины от усталости.
Поршневой палец также существенно влияет на общую массу возвратно-поступательных частей. Замена стандартного сплошного пальца на пустотелый (трубчатый) из высокопрочной стали может снизить вес узла на 15-20%. Однако такая замена требует проверки на изгиб и срез, поскольку уменьшение диаметра или наличие полости может снизить жесткость конструкции.

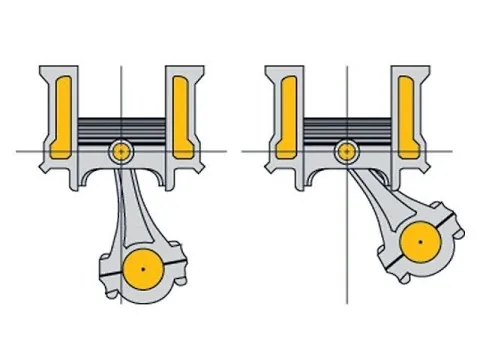

Если у вас нет доступа к промышленному токарному оборудованию, не рекомендуется пытаться облегчить бобышки вручную. Нарушение симметрии при выборке металла может привести к перекосу пальца в процессе работы, что вызовет неравномерный износ втулок верхней головки шатуна или посадочных мест в самом поршне. Например, смещение центра тяжести поршня относительно оси цилиндра может привести к его перекладке с ударами, что повредит юбку.
⚠️ Внимание: Любая механическая обработка нарушает заводской баланс детали. После удаления металла необходимо провести повторную балансировку всего комплекта поршней, чтобы разница в весе между ними не превышала 1-2 грамма.
Оптимизация канавок колец
Зону компрессионных колец можно изменить. Переход на узкие кольца снижает высоту перемычек между канавками и общую высоту поршня, что уменьшает его вес. Полировка дна канавок и устранение микрошероховатостей также помогают снизить трение, хотя их влияние на массу минимально. Более радикальный подход — использование поршней с одним компрессионным кольцом, что требует полной замены поршневой группы и доработки блока цилиндров.
Технологии производства и конструктивные решения
Современные технологии производства поршней отходят от традиционного литья, переходя к более сложным и высокоточным методам. Эти подходы позволяют создавать детали с замысловатой геометрией и изменяющейся толщиной стенок. Использование точного литья по выплавляемым моделям и ковки дает возможность формировать ребра жесткости только в необходимых местах, что минимизирует количество лишнего металла в других областях. Оптимизация конструкции на этапе проектирования приносит больше пользы, чем доработка готовой детали.
Например, внедрение составных поршней, где головка изготовлена из жаропрочной стали, а юбка — из легкого алюминиевого сплава, объединяет термостойкость и малый вес. Такие конструкции широко применяются в дизельных двигателях высокой мощности, где вес стандартного поршня может достигать нескольких килограммов, и его уменьшение приносит значительный экономический эффект.
Сравнение методов облегчения
При выборе стратегии снижения веса важно рассмотреть различные методы. Механическая обработка может выполняться в гараже или небольшой мастерской, но ограничена по объему снимаемого материала. Замена на спортивный комплект обеспечивает надежный результат, но требует значительных финансовых вложений. Внедрение полых пальцев является компромиссным вариантом, возможным при наличии специализированных компонентов.
Ниже представлена таблица, сравнивающая эффективность различных методов снижения массы:
| Метод | Снижение массы | Риск повреждения | Стоимость |
|---|---|---|---|
| Механическая выборка (фрезеровка) | 5-10% | Высокий | Низкая (трудозатраты) |
| Замена на кованые/спортивные | 15-25% | Низкий (при правильной установке) | Высокая |
| Установка полых пальцев | 10-15% (в узле) | Средний | Средняя |
С точки зрения аэродинамики внутри цилиндра форма днища также имеет значение. Выпуклое днище может быть тяжелее плоского, но необходимо для создания завихрений смеси. Уменьшение высоты поршня за счет укорачивания юбки (short skirt) является одним из самых эффективных методов, используемых в гоночных моторах, так как юбка не участвует в уплотнении, а лишь направляет поршень.
Типичные ошибки при облегчении поршневой группы
Процесс уменьшения веса поршня связан с определенными рисками. Пренебрежение физическими законами может привести к поломке двигателя. Многие любители, стремясь достичь максимального результата, игнорируют технологические нормы. Ниже представлен перечень распространенных ошибок, совершаемых при самостоятельном облегчении деталей цилиндропоршневой группы (ЦПГ).
- Нарушение симметрии при удалении металла — если удалить больше материала с одной стороны бобышки или юбки, это изменит центр масс поршня. В результате могут возникнуть биения и удары о стенки цилиндра при работе двигателя.
- Чрезмерное истончение стенок жарового пояса — попытка удалить металл с внутренней стороны днища без учета толщины стенки может привести к локальному перегреву, прогару днища и разрушению поршня под воздействием газов.
- Игнорирование балансировки комплекта — установка поршней с различной массой, даже если каждый из них облегчён, вызывает дисбаланс в кривошипно-шатунном механизме. Это приводит к вибрациям и повреждению коренных подшипников коленчатого вала.
- Использование неподходящих инструментов — применение ручных инструментов или станков с низкой точностью для обработки внутренних полостей создает риск появления трещин и задиров, которые могут стать очагами разрушения под нагрузкой.
Если вы решили просто «убрать лишнее» из внутренней части, важно понимать, где проходят силовые потоки нагрузки от давления газов к поршневому пальцу. Переусиление одних участков и ослабление других может привести к тому, что поршень выдержит один цикл работы на высоких оборотах, но быстро разрушится из-за усталостного излома в местах резкого изменения толщины металла.
Еще одной распространенной ошибкой является изменение формы юбки без учета температурного расширения. Если удалить слишком много материала с направляющей части, поршень может начать «хлопать» в цилиндре при холодном запуске или заклинить при нагреве. Тепловые зазоры в облегченных поршнях часто требуют пересмотра, так как изменение массы влияет на скорость нагрева и остывания детали.
Влияние облегчения на ресурс и характеристики двигателя
Снижение веса поршня значительно влияет на динамические характеристики двигателя. Уменьшение инерционных масс позволяет двигателю быстрее набирать обороты, так как для разгона и торможения поршня требуется меньше энергии в каждом такте. Это особенно заметно в высокооборотистых двигателях, где частота смены направления движения поршня достигает сотен герц. Мощность на высоких оборотах увеличивается благодаря снижению механических потерь.
Однако есть и обратная сторона. Слишком легкий поршень может не успевать плотно прижиматься к стенке цилиндра в нужный момент, что ухудшает уплотнение и может привести к прорыву газов (картерным газам). Кроме того, уменьшение массы часто связано с понижением теплоемкости детали. Легкий поршень быстрее нагревается, и если система охлаждения и смазки не справляется с этой задачей, это может вызвать детонацию или калильное зажигание.
Если у вас атмосферный двигатель, работающий в городских условиях, преимущества облегчения поршней будут минимальны и могут незначительно перевешивать риски. В то же время, для гоночного трека или форсированного мотора это необходимый шаг. Ресурс облегченных поршней, как правило, ниже, чем у стандартных тяжелых, из-за работы в более экстремальных тепловых и скоростных режимах.
Также важно учитывать влияние на шатунно-поршневую группу в целом. Уменьшение веса поршня снижает нагрузку на верхнюю головку шатуна и поршневой палец. Это позволяет использовать более легкие шатуны, создавая каскадный эффект снижения массы. Однако вся эта цепочка требует пересчета прочности каждого элемента. Стандартный коленвал может не выдержать возросших скоростей, которые станут доступны после облегчения поршневой группы.
⚠️ Внимание: После установки облегченных поршней рекомендуется сократить интервалы замены моторного масла и регулярно проверять его состояние, так как нагрузка на смазывающий слой в цилиндро-поршневой группе увеличивается.
Перспективы дальнейшего развития легких поршней
Индустрия двигателестроения активно ищет новые методы уменьшения веса своих изделий. Одним из перспективных направлений является применение композитных материалов и керамических покрытий, которые помогают снизить массу и повысить термический коэффициент полезного действия. Нанесение антифрикционных покрытий на юбку поршня снижает трение, что позволяет компенсировать потери в весе и использовать более тяжелые, но надежные конструкции в необходимых местах.
Аддитивные технологии, такие как 3D-печать металлом, открывают новые горизонты для создания поршней с внутренней сотовой структурой, обеспечивающей высокую прочность при минимальном весе. Хотя такие технологии пока в основном применяются в экспериментальных моторах и в Формуле-1, они постепенно внедряются в серийное производство высокопроизводительной техники. Будущее принадлежит материалам, которые объединяют легкость титана или магния с жаропрочностью жаропрочных сплавов.
В заключение, уменьшение веса поршня — это сложный инженерный процесс, требующий комплексного подхода. Простое «вырезание» металла не является решением. Важно учитывать материал, конструкцию, балансировку и условия эксплуатации. Правильно реализованное облегчение поршневой группы может раскрыть потенциал двигателя, однако ошибки в расчетах могут привести к значительным затратам на ремонт.
Для достижения оптимального результата рекомендуется использовать готовые решения от проверенных производителей спортивных компонентов, которые провели все необходимые расчеты и испытания. Самостоятельные доработки допустимы только при наличии соответствующих знаний, оборудования и понимания рисков, связанных с изменением геометрии и массы критически важных деталей двигателя.
Использование компьютерного моделирования для оптимизации конструкции
Компьютерное моделирование стало неотъемлемой частью современного проектирования, особенно в области автомобилестроения и авиации, где снижение массы поршня играет ключевую роль в повышении эффективности и производительности двигателей. Использование различных программных средств для моделирования позволяет инженерам и конструкторам оптимизировать конструкцию поршней, минимизируя их массу без ущерба для прочности и надежности.
Одним из основных методов компьютерного моделирования является метод конечных элементов (МКЭ), который позволяет анализировать механические свойства материалов и конструкций. С помощью этого метода можно провести детальный анализ напряжений и деформаций, возникающих в поршне при различных условиях эксплуатации. Это позволяет выявить слабые места конструкции и оптимизировать геометрию поршня, уменьшая его массу.
Кроме того, компьютерное моделирование позволяет проводить виртуальные испытания, что значительно сокращает время и затраты на физические испытания. Инженеры могут смоделировать различные сценарии работы двигателя, включая экстремальные условия, и оценить, как изменения в конструкции поршня влияют на его производительность и долговечность. Это дает возможность находить оптимальные решения, которые обеспечивают необходимую прочность при минимальной массе.
Современные программные пакеты также предлагают инструменты для топологической оптимизации, которые позволяют находить наиболее эффективные формы и распределение материала в конструкции. Эти технологии позволяют создавать поршни с уникальными геометрическими формами, которые обеспечивают снижение массы при сохранении необходимых механических свойств. Например, использование полостей и ребер жесткости в конструкции поршня может значительно снизить его массу, не ухудшая при этом его эксплуатационные характеристики.
Кроме того, компьютерное моделирование позволяет интегрировать данные о материалах, что дает возможность выбирать наиболее подходящие композитные или легкие металлы для изготовления поршней. Это особенно важно в условиях современного производства, где использование новых материалов может существенно повлиять на общую массу и эффективность двигателя.
В заключение, использование компьютерного моделирования для оптимизации конструкции поршня является важным шагом к снижению его массы. Это не только позволяет улучшить характеристики двигателей, но и способствует развитию новых технологий и материалов, что в конечном итоге ведет к созданию более эффективных и экологически чистых транспортных средств.
Анализ нагрузок и динамики поршня
Снижение массы поршня является важной задачей в области двигателестроения, так как это напрямую влияет на эффективность работы двигателя, его мощность и экономичность. Для достижения этой цели необходимо провести тщательный анализ нагрузок и динамики поршня, что позволяет выявить ключевые факторы, влияющие на его массу и производительность.
Первым шагом в анализе является определение основных механических нагрузок, действующих на поршень в процессе работы двигателя. Поршень подвергается различным видам нагрузок, включая осевые, радиальные и инерционные. Осевые нагрузки возникают в результате давления газов, действующих на поршень во время сгорания топлива. Радиальные нагрузки, в свою очередь, связаны с движением поршня по цилиндру и его взаимодействием с другими компонентами двигателя, такими как кольца и стенки цилиндра. Инерционные нагрузки возникают из-за ускорения и замедления поршня в процессе работы двигателя.
Для более точного анализа динамики поршня используются современные методы компьютерного моделирования, такие как метод конечных элементов (МКЭ). Этот метод позволяет создать детализированную модель поршня и оценить его поведение под воздействием различных нагрузок. С помощью МКЭ можно выявить зоны с максимальными напряжениями и деформациями, что дает возможность оптимизировать конструкцию поршня, снижая его массу без потери прочности.
Кроме того, важно учитывать динамические характеристики поршня, такие как его колебания и резонансные частоты. Поршень, работающий в двигателе, испытывает периодические нагрузки, которые могут вызывать вибрации. Эти вибрации могут привести к усталостным повреждениям и снижению срока службы поршня. Поэтому при проектировании легких поршней необходимо учитывать не только их массу, но и динамические характеристики, чтобы избежать резонансных явлений.
Также следует обратить внимание на материалы, используемые для изготовления поршней. Современные технологии позволяют использовать легкие и прочные сплавы, такие как алюминиевые и магниевые, которые обеспечивают снижение массы поршня без ущерба для его прочностных характеристик. Использование композитных материалов также становится все более популярным, так как они обладают высокой прочностью при низкой массе.
В заключение, анализ нагрузок и динамики поршня является ключевым этапом в процессе его проектирования и оптимизации. Он позволяет не только снизить массу поршня, но и повысить его надежность и долговечность, что в свою очередь способствует улучшению общей эффективности работы двигателя.
Влияние технологии 3D-печати на производство легких поршней
Технология 3D-печати, или аддитивное производство, произвела революцию в различных отраслях, включая автомобилестроение и авиацию. Одним из наиболее значимых применений этой технологии стало производство легких поршней, что позволяет значительно снизить массу двигателя и повысить его эффективность. В отличие от традиционных методов, таких как литье или механическая обработка, 3D-печать предлагает уникальные преимущества, которые способствуют созданию более легких и прочных компонентов.
Одним из ключевых аспектов 3D-печати является возможность создания сложных геометрий, которые невозможно или крайне сложно реализовать с помощью традиционных методов. Это позволяет инженерам разрабатывать поршни с оптимизированной внутренней структурой, что снижает их массу без потери прочности. Например, использование топологических оптимизаций позволяет создать поршни с полостями и ребрами жесткости, которые обеспечивают необходимую жесткость при минимальном весе.
Кроме того, 3D-печать позволяет использовать новые материалы, такие как легкие сплавы и композиты, которые обладают высокой прочностью и низкой плотностью. Эти материалы могут быть специально разработаны для аддитивного производства, что открывает новые горизонты для создания поршней, которые не только легче, но и более устойчивы к высоким температурам и механическим нагрузкам.
Процесс 3D-печати также сокращает время производства. Традиционные методы требуют значительных затрат времени на подготовку форм и инструментов, в то время как 3D-печать позволяет быстро создавать прототипы и производить малые партии деталей. Это особенно важно в условиях современного рынка, где скорость вывода продукта на рынок может стать решающим фактором успеха.
Однако, несмотря на все преимущества, 3D-печать также сталкивается с определенными вызовами. Одним из них является необходимость в высококачественном постобработке, чтобы достичь требуемых характеристик поверхности и точности размеров. Кроме того, не все материалы, используемые в 3D-печати, могут обеспечить необходимую прочность и долговечность, что требует тщательного выбора и тестирования.
В заключение, технология 3D-печати открывает новые возможности для производства легких поршней, позволяя создавать более эффективные и производительные двигатели. С учетом постоянного развития аддитивных технологий и материалов, можно ожидать, что в будущем 3D-печать станет стандартом в производстве поршней и других критически важных компонентов в автомобилестроении и авиации.
Экспериментальные методы и тестирование новых решений
Снижение массы поршня является одной из ключевых задач в разработке высокоэффективных двигателей внутреннего сгорания и других механических систем. Для достижения этой цели применяются различные экспериментальные методы и технологии, которые позволяют не только уменьшить массу поршня, но и сохранить его прочностные характеристики и долговечность.
Одним из наиболее распространенных подходов является использование легких материалов, таких как алюминиевые сплавы, магний и композитные материалы. Экспериментальные исследования в этой области включают в себя тестирование различных сплавов на прочность, коррозионную стойкость и термостойкость. Например, алюминиевые сплавы с добавлением кремния или меди могут значительно улучшить механические свойства поршня, что позволяет уменьшить его массу без потери прочности.
Кроме того, активно исследуются технологии 3D-печати, которые открывают новые горизонты в производстве поршней. С помощью аддитивных технологий можно создавать сложные геометрические формы, которые невозможно получить традиционными методами. Это позволяет не только снизить массу поршня, но и оптимизировать его аэродинамические характеристики. Эксперименты с 3D-печатными поршнями показывают, что при правильном выборе материала и технологии печати можно достичь значительного уменьшения массы при сохранении необходимых эксплуатационных свойств.
Еще одним важным направлением является использование численных методов и компьютерного моделирования для оптимизации конструкции поршня. С помощью методов конечных элементов (МКЭ) можно провести детальный анализ напряженно-деформированного состояния поршня при различных режимах работы двигателя. Это позволяет выявить участки, где возможно снижение массы без ущерба для прочности. Экспериментальные испытания, проведенные на основе результатов моделирования, подтверждают эффективность таких подходов.
Тестирование новых решений включает в себя как статические, так и динамические испытания. Статические испытания позволяют оценить прочность и жесткость поршня, в то время как динамические испытания помогают выявить поведение поршня в условиях реальной работы двигателя. Важно учитывать, что снижение массы поршня может повлиять на его динамические характеристики, такие как инерция и вибрации, что также требует тщательного анализа и тестирования.
В заключение, экспериментальные методы и тестирование новых решений играют ключевую роль в процессе снижения массы поршня. Комбинирование современных материалов, технологий производства и численного моделирования позволяет достигать значительных результатов в этой области, что в свою очередь способствует повышению эффективности и надежности двигателей и других механических систем.
