В данной статье мы рассмотрим процесс развесовки поршней и шатунов для двигателей КАМАЗ, который играет ключевую роль в обеспечении их надежной и эффективной работы. Правильная развесовка позволяет минимизировать вибрации, улучшить балансировку и продлить срок службы двигателя. Мы предоставим подробные инструкции, допустимые нормы, методы подбора компонентов, а также разберем типичные ошибки, которые могут возникнуть в процессе. Эта информация будет полезна как профессиональным механикам, так и автолюбителям, стремящимся к оптимизации работы своих автомобилей.
Нормативы веса и допустимые отклонения
Для двигателей серии КАМАЗ, включая модификации 740.13 и 740.30, установлены строгие нормы на допустимую разницу в массе комплектующих. Превышение этих норм недопустимо, так как центробежные силы, возникающие при вращении вала, пропорциональны квадрату скорости. Даже небольшие отклонения в весе на высоких оборотах могут вызвать значительные нагрузки.
Разница в весе поршней, устанавливаемых на один двигатель, не должна превышать 5 граммов. Для шатунов требования еще строже: разброс массы в комплекте не должен превышать 7,5 грамма, а разница между парами шатуна (например, 1-го и 8-го цилиндров) должна быть минимальной.
Вес деталей указывается на заводской упаковке, однако фактическое взвешивание на высокоточных весах часто показывает расхождения. Заводские данные могут основываться на усредненных значениях, поэтому перепроверка каждой детали является необходимым этапом перед сборкой.
Если вес поршня или шатуна выходит за пределы допустимого диапазона для выбранной группы, такую деталь нельзя устанавливать в двигатель. Применение комплектующих с критическим разбросом массы может привести к биению коленвала и быстрому выходу из строя масляного насоса из-за вибраций.
Для точного определения весовых категорий следует использовать электронные весы с погрешностью не более 0,1 грамма. Механические весы старого типа не обеспечивают необходимой точности и могут привести к ошибкам в сортировке.
⚠️ Важно: Никогда не пытайтесь изменить вес поршня, высверливая металл в юбке или на днище. Это нарушает прочность конструкции и тепловой баланс детали, что может привести к ее разрушению под нагрузкой.
Методы взвешивания и сортировки деталей
Процесс взвешивания требует комплексного подхода и специализированного оборудования. Перед началом работы необходимо тщательно очистить все компоненты от консервационной смазки, пыли и металлической стружки, так как любые загрязнения могут исказить результаты измерений.
Существует два основных метода взвешивания: абсолютный и относительный. Абсолютный метод подразумевает взвешивание каждой детали по отдельности с записью ее точного веса в таблицу. Относительный метод используется для быстрой проверки уже отсортированных деталей, однако для обеспечения качества ремонта предпочтителен именно абсолютный метод.
При взвешивании шатунов важно учитывать их сложную геометрию и неравномерное распределение массы между верхней и нижней головками. Для двигателей КАМАЗ критично, чтобы разница в массе шатунов была минимальной, чтобы избежать дисбаланса во время вращения.
Сортировка поршней осуществляется по массе всей детали в сборе. Если поршень оснащен съемными кольцами, их вес также должен учитываться, хотя обычно поршни поставляются вместе с кольцами. Взвешивание рекомендуется проводить после нагрева деталей до комнатной температуры, так как холодный металл может иметь другие характеристики, а конденсат добавит лишний вес.
Результаты взвешивания целесообразно фиксировать в таблице или помечать на деталях несмываемым маркером, чтобы избежать путаницы в процессе сборки. Хаотичное хранение взвешенных деталей может привести к необходимости повторного проведения всей процедуры.
| Параметр | Значение | Примечание |
|---|---|---|
| Масса поршня (кг) | 1.5 - 2.0 | В зависимости от модели двигателя |
| Длина шатуна (мм) | 150 - 200 | Зависит от конструкции двигателя |
| Разница в массе поршней | Не более 5 г | Для обеспечения балансировки |
| Угол наклона шатуна | 30° - 45° | Оптимальный угол для работы |
| Допустимый зазор | 0.02 - 0.05 мм | Между поршнем и цилиндром |
Интересные факты
Вот несколько интересных фактов о развесовке поршней и шатунов, особенно в контексте двигателей КАМАЗ:
Балансировка для повышения надежности: Развесовка поршней и шатунов критически важна для обеспечения балансировки двигателя. Неправильная развесовка может привести к вибрациям, что, в свою очередь, снижает срок службы двигателя и увеличивает износ его компонентов. В двигателях КАМАЗ, которые часто работают в тяжелых условиях, правильная балансировка особенно важна для повышения надежности и долговечности.
Влияние на мощность и экономию топлива: Точная развесовка поршней и шатунов может значительно повлиять на характеристики двигателя, включая его мощность и экономию топлива. Легкие и правильно сбалансированные компоненты уменьшают инерционные силы, что позволяет двигателю работать более эффективно и с меньшими потерями энергии.
Технологические процессы: На заводах КАМАЗ используются современные технологии и оборудование для точной развесовки поршней и шатунов. Это включает в себя автоматизированные системы контроля и измерения, которые обеспечивают высокую степень точности и минимизируют человеческий фактор, что особенно важно для массового производства и поддержания стандартов качества.
Эти факты подчеркивают важность развесовки поршней и шатунов в контексте надежности и эффективности двигателей КАМАЗ.
Особенности взвешивания шатунов

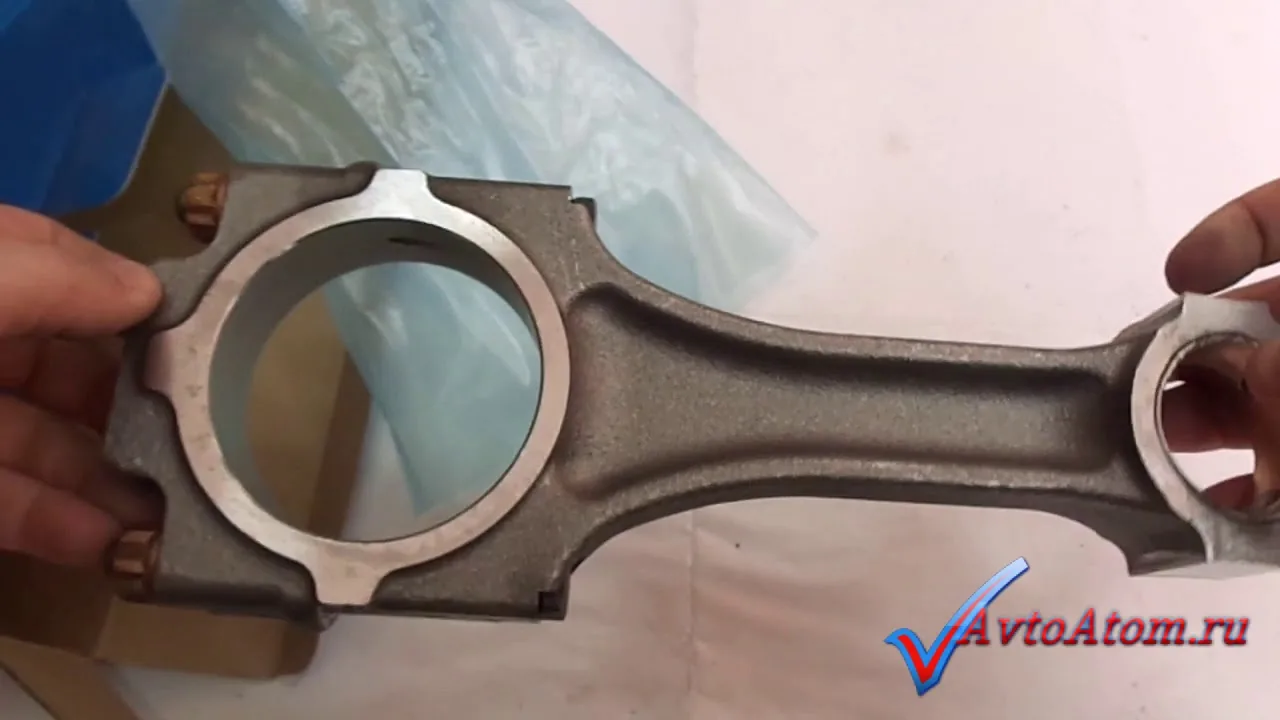

Шатуны двигателей КАМАЗ, в частности модели 740, имеют разъемную нижнюю головку. При взвешивании шатун следует собирать вместе с крышкой, болтами и втулкой верхней головки. Важно учитывать массу болтов, фиксирующих крышку шатуна, поэтому их рекомендуется взвешивать вместе с шатуном.
Если вес шатуна превышает допустимые нормы, разрешается удаление металла только с приливов на стержне шатуна или на крышке. Обработка в области перехода сечений, где возникают максимальные напряжения, запрещена. Современные нормы ремонта советуют списывать такие детали.
Специфика поршневой группы

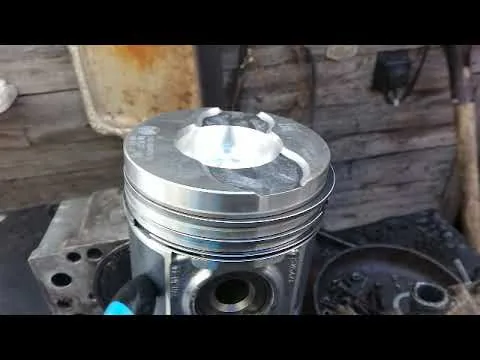

Поршни КАМАЗ часто имеют смещенную бобышку, что требует внимательности при установке. Хотя это не влияет на взвешивание, при сборке важно следить за тем, чтобы поршни одной весовой категории устанавливались в соответствии с направлением движения (обозначение на днище или бобышке).

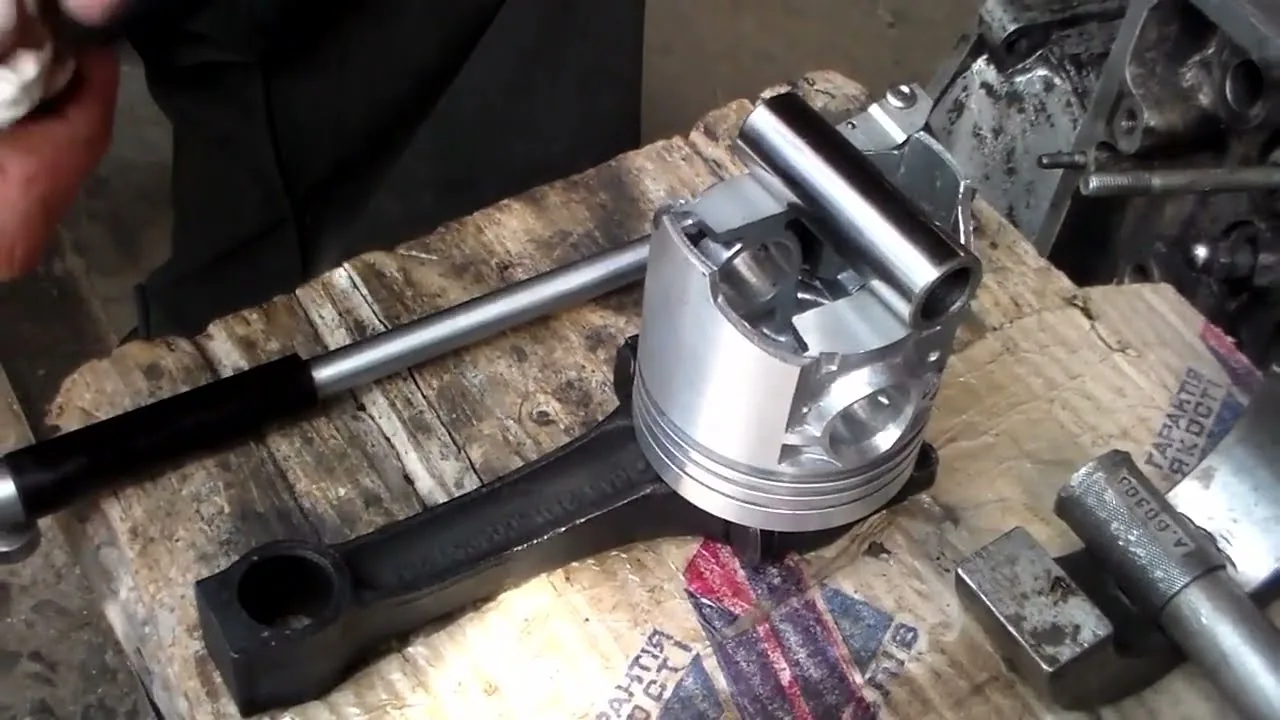

Также необходимо учитывать вес поршневого пальца. Пальцы подбираются к поршням и шатунам так, чтобы общая масса возвратно-поступательных частей оставалась одинаковой для всех цилиндров. Разница в весе пальцев не должна превышать 2-3 грамма.
Технология подбора комплектов для двигателя
После сбора точных весовых данных всех компонентов начинается процесс формирования комплектов. Основная задача — создать восемь наборов для V8 двигателя КАМАЗ с минимальной разницей в массе между ними. Это необходимо для равномерной нагрузки на коленчатый вал.
Подбор комплектующих осуществляется с использованием комбинаторного метода. Сначала сортируются поршни, затем к ним подбираются шатуны и пальцы. Общая масса поршня, пальца и шатуна для каждого цилиндра должна быть как можно ближе к среднему значению всего набора.
Для упрощения задачи можно воспользоваться электронными таблицами, в которые заносятся веса всех деталей. Программа автоматически подберет оптимальные комбинации. Если такой возможности нет, применяется метод последовательного подбора, начиная с самых тяжелых или легких элементов.
Балансировка должна учитывать, что шатуны правого и левого рядов работают в противофазе. Поэтому желательно, чтобы в каждом ряду (например, цилиндры 1-2-3-4 и 5-6-7-8) общий вес был одинаковым.
Готовые комплекты маркируются и упаковываются отдельно. Перепутывание деталей между комплектами недопустимо и приведет к необходимости повторения всей процедуры.
| Параметр | Допустимое значение | Критическое значение |
|---|---|---|
| Разница веса поршней | до 5 г | более 8 г |
| Разница веса шатунов | до 7.5 г (комплект) | более 10 г |
| Разница веса пальцев | до 3 г | более 5 г |
Практические аспекты сборки и балансировки
Сборка двигателя с развешенными компонентами требует внимательности. При установке поршней в цилиндры используйте оправку, чтобы избежать повреждения колец и нарушения геометрии юбки поршня. Шатуны устанавливайте с соблюдением момента затяжки болтов, контролируемого динамометрическим ключом.
Момент затяжки болтов крышек шатунов на двигателях КАМАЗ — важный параметр. Недостаточная затяжка может привести к проворачиванию вкладышей, а чрезмерная — к деформации шатуна и быстрому износу вкладышей. Для каждого типа болтов (по классу прочности) существуют свои нормы, указанные в технической документации.
После сборки кривошипно-шатунного механизма рекомендуется проверить вращение коленчатого вала. Вращение должно быть плавным, без заеданий и ощутимых рывков. Появление посторонних звуков при прокрутке может свидетельствовать о допущенных ошибках в сборке или наличии дефектов деталей.
Для окончательной балансировки двигателя в сборе применяется динамическая балансировка на специальном стенде. Однако качественная статическая развесовка деталей значительно снижает необходимость в этой процедуре. Правильно собранный двигатель работает ровно и бесшумно.
Во время обкатки двигателя внимательно следите за давлением масла и температурой. Резкие колебания этих параметров могут указывать на проблемы, связанные с неправильной сборкой или дефектами деталей, которые не были выявлены на этапе развесовки.
- Установите коленчатый вал в блок цилиндров и проверьте осевой зазор.
- Соберите поршневые группы с шатунами и пальцами в соответствии с подобранными комплектами.
- Установите поршни в цилиндры, соблюдая направление и момент затяжки болтов шатунов.
- Проверьте коленчатый вал, прокручивая его на несколько оборотов для оценки равномерности вращения.
- Установите головку блока цилиндров и продолжите сборку двигателя.
Типичные ошибки при выполнении работ
В процессе развесовки и сборки даже опытные специалисты могут допускать ошибки, которые сводят на нет все старания. Осознание этих ошибок поможет избежать распространенных проблем и гарантирует долговечность отремонтированного двигателя.
Одной из наиболее распространенных ошибок является игнорирование чистки деталей перед взвешиванием. Остатки масла, консервационной смазки или пыль могут добавить несколько граммов к весу детали, что исказит результаты и приведет к неправильному выбору комплектующих.
Еще одной частой ошибкой является использование неисправных или неточных весов. Если весы показывают разные значения при повторном взвешивании одной и той же детали, их использование недопустимо. Точность измерений — основа успешной развесовки.
Также часто недооценивают вес поршневого пальца. Хотя это небольшая деталь, в сочетании с поршнем и шатуном ее вес имеет значительное значение. Разница в весе пальцев может свести на нет все усилия по тщательному подбору поршней и шатунов.
- Игнорирование температуры деталей — взвешивание холодных или горячих деталей может привести к ошибкам из-за конденсата или тепловых потоков; все детали должны быть при комнатной температуре.
- Путаница в маркировке — потеря меток на деталях после взвешивания заставляет начинать процесс заново; маркировать нужно сразу и надежно.
- Смешивание деталей разных моделей — поршни и шатуны от различных модификаций двигателя КАМАЗ могут иметь схожий вес, но отличаться по геометрии; визуальный контроль обязателен.
- Попытка механической подгонки — стачивание металла для уменьшения веса нарушает прочность; такие детали следует утилизировать, а не дорабатывать.
⚠️ Внимание: При сборке двигателя КАМАЗ всегда используйте новые болты крепления шатунов, если это предусмотрено конструкцией. Повторное использование старых болтов может привести к их обрыву и серьезным последствиям.
Финальная проверка и запуск двигателя
После завершения сборки двигателя и его установки на автомобиль необходимо провести окончательную проверку. Прежде чем осуществить первый запуск, важно убедиться, что все системы двигателя собраны правильно, масло залито в нужном объеме, а топливная система очищена от воздуха.
Первый запуск двигателя после капитального ремонта должен проходить под наблюдением приборов. Давление масла должно появиться в первые секунды работы стартера. Если давление не снижается после прогрева и на холостых оборотах находится в пределах нормы, это хороший знак.
В процессе обкатки, которая для двигателей КАМАЗ составляет несколько тысяч километров, следует избегать чрезмерных нагрузок и длительной работы на постоянных оборотах. Плавное изменение режимов работы позволит деталям аккуратно притереться друг к другу без перегрева.
Регулярная проверка уровня масла и его состояния в период обкатки поможет своевременно выявить возможные проблемы. Появление металлической стружки в масле или снижение давления указывает на необходимость остановки и диагностики.
Качественная развесовка поршней и шатунов — основа надежной работы двигателя. Затраченные усилия на этапе подготовки оправдают себя долгим сроком службы и отсутствием проблем в эксплуатации.
Влияние развесовки на характеристики двигателя
Развесовка поршней и шатунов является одним из ключевых аспектов, влияющих на характеристики работы двигателя. Правильная развесовка обеспечивает более равномерное распределение масс, что, в свою очередь, снижает вибрации и увеличивает срок службы двигателя. Важно понимать, что каждая деталь в двигателе должна быть сбалансирована, чтобы избежать излишних нагрузок на подшипники и другие компоненты.
При разработке двигателей КАМАЗ, инженеры уделяют особое внимание весу и центру тяжести поршней и шатунов. Неправильная развесовка может привести к неравномерному износу деталей, повышенному расходу топлива и снижению общей мощности двигателя. Например, если поршень тяжелее на одной стороне, это может вызвать перекос в шатунно-поршневой группе, что приведет к увеличению нагрузки на подшипники и, как следствие, к их преждевременному выходу из строя.
Кроме того, развесовка влияет на динамические характеристики двигателя. При высоких оборотах двигателя, несбалансированные детали могут вызывать резонансные колебания, что негативно сказывается на работе всего агрегата. Это может привести к шуму, вибрациям и даже повреждению двигателя. Поэтому при производстве поршней и шатунов для двигателей КАМАЗ применяются высокоточные технологии, позволяющие добиться необходимого уровня развесовки.
Также стоит отметить, что развесовка поршней и шатунов влияет на эффективность работы системы смазки. При неправильной развесовке может возникнуть ситуация, когда масло не будет равномерно распределяться по всем частям двигателя, что может привести к перегреву и износу. Поэтому важно проводить тщательные испытания и контроль качества на всех этапах производства.
В заключение, правильная развесовка поршней и шатунов является критически важным фактором для обеспечения надежной и эффективной работы двигателей КАМАЗ. Инженеры и конструкторы должны уделять этому аспекту особое внимание, чтобы гарантировать долговечность и производительность двигателей, которые используются в самых различных условиях эксплуатации.
Рекомендации по обслуживанию и уходу за комплектами
Обслуживание и уход за комплектами поршней и шатунов являются важными аспектами, которые напрямую влияют на долговечность и надежность двигателя КАМАЗ. Правильный уход позволяет избежать преждевременного износа, а также обеспечивает оптимальную работу двигателя в различных условиях эксплуатации.
Первым шагом в обслуживании является регулярная проверка состояния поршней и шатунов. Важно обращать внимание на наличие трещин, сколов и других повреждений, которые могут возникнуть в результате перегрева или механических воздействий. При обнаружении таких дефектов необходимо заменить поврежденные детали, чтобы избежать серьезных поломок двигателя.
Также следует следить за состоянием поршневых колец. Они играют ключевую роль в обеспечении герметичности камеры сгорания и предотвращении утечек масла. Регулярная проверка зазоров между кольцами и поршнем поможет выявить износ и предотвратить снижение компрессии. Если зазоры превышают допустимые нормы, рекомендуется заменить кольца.
Не менее важным аспектом является правильная смазка поршней и шатунов. Использование качественного моторного масла, соответствующего требованиям производителя, способствует снижению трения и износа деталей. Рекомендуется менять масло в соответствии с регламентом, а также следить за его уровнем и состоянием. Загрязненное или старое масло может привести к образованию отложений и ухудшению работы двигателя.
При установке новых комплектов поршней и шатунов необходимо соблюдать рекомендации по их развесовке. Неправильная развесовка может привести к вибрациям и неравномерному износу, что в свою очередь негативно скажется на работе двигателя. Поэтому важно использовать точные инструменты для измерения и регулировки веса деталей.
Кроме того, следует учитывать, что при эксплуатации двигателя в тяжелых условиях (например, при частых перегрузках или высоких температурах) требуется более частый контроль за состоянием поршней и шатунов. В таких случаях рекомендуется проводить профилактические осмотры и замену деталей по мере необходимости.
В заключение, регулярное обслуживание и внимательный уход за комплектами поршней и шатунов являются залогом надежной работы двигателя КАМАЗ. Следуя приведенным рекомендациям, можно значительно продлить срок службы двигателя и избежать дорогостоящих ремонтов.
Анализ результатов и их влияние на производительность
Развесовка поршней и шатунов является важным этапом в процессе сборки двигателей КАМАЗ, так как она напрямую влияет на их производительность, надежность и долговечность. Правильная развесовка позволяет минимизировать вибрации, улучшить балансировку и снизить износ деталей, что в свою очередь повышает общую эффективность работы двигателя.
При анализе результатов развесовки необходимо учитывать несколько ключевых факторов. Во-первых, вес поршней и шатунов должен быть равномерно распределен, чтобы избежать перекоса в работе двигателя. Неправильная развесовка может привести к неравномерному износу деталей, повышенному расходу топлива и снижению мощности.
Во-вторых, важно учитывать центр тяжести поршней и шатунов. Центр тяжести должен находиться в пределах допустимых значений, чтобы обеспечить стабильную работу двигателя на различных режимах. Неправильное расположение центра тяжести может вызвать дополнительные нагрузки на подшипники и другие компоненты, что приведет к их преждевременному выходу из строя.
Также стоит отметить, что развесовка поршней и шатунов влияет на динамические характеристики двигателя. Например, при высоких оборотах двигателя неправильная развесовка может вызвать резонансные явления, что негативно скажется на работе всего агрегата. Поэтому важно проводить тщательный анализ и тестирование после завершения процесса развесовки.
Кроме того, следует учитывать, что развесовка может быть выполнена как на этапе производства, так и в процессе ремонта. В случае ремонта необходимо тщательно проверять состояние всех компонентов и, при необходимости, проводить доработку для достижения оптимального баланса.
В заключение, правильная развесовка поршней и шатунов является залогом надежной и эффективной работы двигателей КАМАЗ. Профессиональный подход к этому процессу позволяет значительно повысить производительность и срок службы двигателя, что в конечном итоге сказывается на экономичности эксплуатации транспортного средства.
