Как вытащить форсунки на КАМАЗе без повреждений

Опубликовано: 02.10.2026

В данной статье мы представим полное руководство по демонтажу форсунок на двигателях КАМАЗ, что является важной процедурой для поддержания работоспособности топливной системы. Правильное извлечение форсунок не только позволяет провести их диагностику и очистку, но и предотвращает возможные повреждения двигателя, связанные с неправильной работой системы впрыска. Мы подробно рассмотрим все этапы процесса, включая проверку давления и регулировку, а также укажем на типичные ошибки, которые могут возникнуть при обслуживании. Это руководство будет полезно как опытным механикам, так и новичкам, стремящимся самостоятельно разобраться в обслуживании своего автомобиля.

Подготовка оборудования и инструмента для демонтажа

Качественное выполнение работ невозможно без надлежащего набора инструментов и расходных материалов. Ключевым требованием является исправный динамометрический ключ, так как правильное усилие затяжки форсунок критично для герметичности и эффективного теплоотведения. Попытка открутить застрявшие детали «на глаз» или с применением грубой силы часто приводит к повреждению корпуса распылителя.

Для двигателей серии КАМАЗ-740 и их модификаций потребуется стандартный набор рожковых ключей, вороток с головками и специальные съемники для трубок высокого давления. Если планируется разборка самой форсунки, необходимо устройство для проверки и регулировки давления впрыска, без которого эксплуатация отремонтированного узла будет невозможна. Также стоит запастись чистым дизельным топливом для промывки и ветошью, не оставляющей ворса.

Важно заранее обеспечить наличие новых уплотнительных медных шайб под распылитель и медного конуса. Повторное использование старых уплотнителей строго запрещено, так как они теряют эластичность и не могут гарантировать необходимую герметичность камеры сгорания. Отсутствие новых уплотнителей может привести к утечке газов в картер двигателя или попаданию масла в цилиндр.

Инструмент	Назначение	Требования
Динамометрический ключ	Контроль усилия затяжки	Предел до 150 Нм
Специальный ключ	Выкручивание форсунки	Соответствие размеру гайки
Медная ветошь	Протирка деталей	Без ворса и загрязнений

Рабочая зона должна быть хорошо освещена, так как мелкие детали топливной аппаратуры требуют внимательного осмотра. При работе с электронными системами Common Rail, которые встречаются на современных модификациях КАМАЗ Евро-2 и Евро-3, необходимо предварительно сбросить давление в системе и отсоединить электрические разъемы. Игнорирование этих правил может привести к поражению электрическим током высокого напряжения или выходу из строя ЭБУ.

Технология снятия форсунок на двигателях КАМАЗ-740

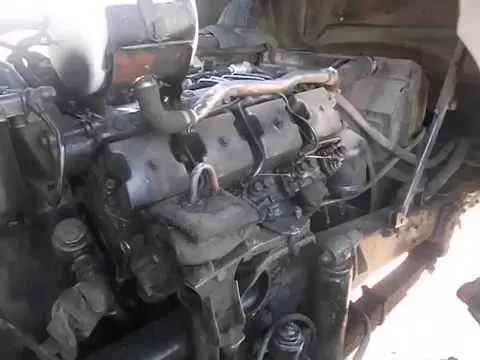

Двигатели серии 740 — это традиционные V-образные дизели, оснащенные механическим топливным насосом высокого давления (ТНВД). Снятие форсунок начинается с демонтажа топливных трубок высокого давления, соединяющих насос с распылителями. Эти трубки следует аккуратно отворачивать с помощью ключа, чтобы избежать изгиба или скручивания, что может негативно сказаться на гидравлических характеристиках впрыска.

Следующий шаг — отсоединение сливных трубок, связывающих форсунки и отводящих излишки топлива в бак или фильтр тонкой очистки. На моделях КАМАЗ-740.10 и 740.11 сливные магистрали выполнены из медных трубок с резьбовыми соединениями, которые могут прилипать. Для их отворачивания рекомендуется использовать проникающую смазку и дать ей время для действия.

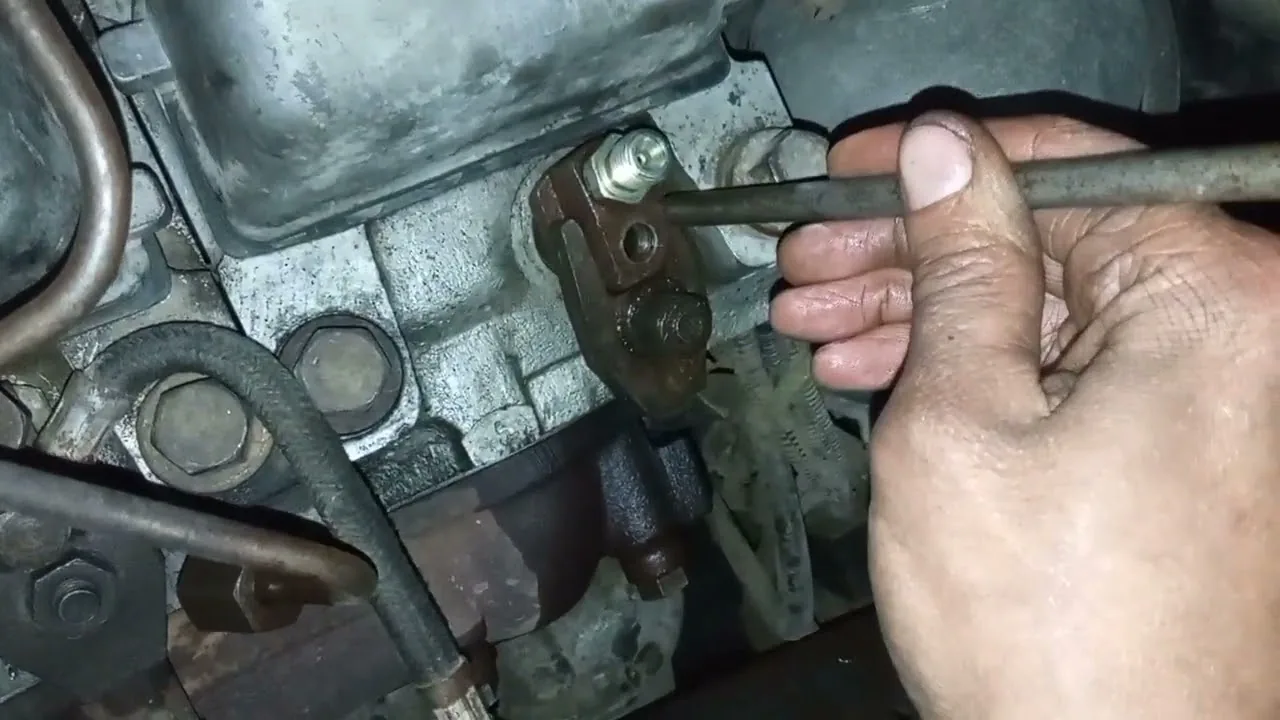

Выкручивание форсунки производится с помощью специального длинного ключа, который позволяет добраться до глубины посадочного колодца. Вращение ключа должно быть плавным, без резких движений. Если форсунка не поддается, не следует применять ударные методы, так как это может повредить корпус распылителя или резьбу в головке блока цилиндров. В таких случаях лучше прогреть область вокруг форсунки или обработать резьбу специальным раствором для удаления ржавчины.

После извлечения форсунки необходимо немедленно закрыть отверстие в головке блока чистой пробкой или ветошью. Также следует закрыть открытое сопло форсунки защитным колпачком, чтобы предотвратить попадание абразивной пыли в цилиндр и топливную систему. Каждая снятая форсунка должна быть промаркирована в соответствии с номером цилиндра, чтобы избежать путаницы при установке, особенно если они имеют разный уровень износа.

Очистите поверхность головки блока вокруг форсунки от загрязнений и масла.
Ослабьте и отсоедините накидные гайки трубок высокого давления.
Отверните гайки сливных трубок и снимите их с форсунок.
Вставьте специальный ключ в колодец и захватите грань форсунки.
Плавно выкрутите форсунку против часовой стрелки и извлеките ее.

Визуальный осмотр извлеченной детали позволяет провести первичную оценку ее состояния. Наличие нагара на распылителе, водяной эмульсии в топливе или металлической стружки на фильтре указывает на серьезные проблемы в системе. Если на торце форсунки видны следы прогара или оплавления, это может свидетельствовать о нарушении герметичности установки или перегреве двигателя.

Шаг	Описание действия	Рекомендации
1	Подготовка инструмента	Убедитесь, что у вас есть все необходимые инструменты: ключи, отвертки, съемники форсунок.
2	Отключение аккумулятора	Перед началом работы отключите аккумулятор для предотвращения короткого замыкания.
3	Снятие воздухозаборника	Уберите воздухозаборник для доступа к форсункам.
4	Отсоединение топливопроводов	Аккуратно отсоедините топливопроводы от форсунок, используя специальные ключи.
5	Снятие форсунок	Используйте съемник форсунок для аккуратного извлечения. Не применяйте чрезмерную силу.
6	Проверка состояния	Осмотрите форсунки на наличие повреждений и загрязнений.
7	Установка новых форсунок	Установите новые форсунки, следуя инструкции производителя.
8	Подключение топливопроводов	Подсоедините топливопроводы и убедитесь в их надежности.
9	Установка воздухозаборника	Установите воздухозаборник на место и закрепите его.
10	Подключение аккумулятора	Подключите аккумулятор и проверьте работу двигателя.

Интересные факты

Вот несколько интересных фактов о процессе извлечения форсунок на двигателе КАМАЗ:

Специфика конструкции: Форсунки на двигателях КАМАЗ часто имеют сложную конструкцию и могут быть сильно зафиксированы в головке блока цилиндров. Это связано с высокими температурами и давлениями, которые они испытывают в процессе работы. Поэтому для их извлечения может потребоваться специальный инструмент, такой как экстрактор форсунок.
Риск повреждения: При неправильном извлечении форсунок существует риск повреждения как самих форсунок, так и головки блока цилиндров. Это может привести к дорогостоящему ремонту. Поэтому важно следовать рекомендациям производителя и использовать правильные методы и инструменты.
Профилактика и обслуживание: Регулярная проверка и замена форсунок могут значительно продлить срок службы двигателя и улучшить его производительность. Заранее проведенные профилактические меры, такие как очистка форсунок и проверка их состояния, могут предотвратить необходимость в сложном извлечении и ремонте в будущем.

Особенности демонтажа на системах Common Rail и Евро-2/3

Двигатели с электронной системой управления, такие как КАМАЗ-740.30 и 740.62, оснащены форсунками с электромагнитными клапанами. Перед их демонтажом необходимо отключить аккумулятор, чтобы избежать короткого замыкания. Электрический разъем форсунки имеет фиксирующий зажим, который следует осторожно отжать перед снятием колодки.

В системах Common Rail давление топлива может достигать 1600 бар и более. Поэтому перед началом работы обязательно нужно сбросить остаточное давление через штуцер на рампе или сделать несколько попыток запуска двигателя после отключения подачи топлива. Игнорирование этого требования может быть опасным, так как существует риск травмы от топливной инъекции под высоким давлением, сопоставимой с огнестрельным ранением.

Крепление форсунок в таких двигателях часто осуществляется с помощью прижимной планки или отдельного бобышка, закрепленного болтами. Болты прижимных планок следует отворачивать равномерно, чтобы избежать перекоса и повреждения посадочного места. Форсунка может быть плотно зафиксирована в головке из-за образования коксующихся отложений, поэтому иногда требуется использование специального съемника-захвата.

Параметр	Механическая система	Common Rail
Давление в системе	До 220 бар	До 1600+ бар
Управление	Механическое	Электронное (ЭБУ)
Сложность снятия	Средняя	Высокая (требует осторожности)

При демонтаже электронных форсунок крайне важно не повредить электрические контакты и уплотнительные кольца на корпусе. Резиновые уплотнители часто остаются в головке блока или рвутся при извлечении. Их замена на новые обязательна, так как старые кольца не обеспечат герметичность и могут привести к подсосу воздуха или утечке газов.

Дефектовка и проверка снятых распылителей

После извлечения форсунки из двигателя необходимо провести её детальную проверку. Первым шагом является внешний осмотр корпуса и распылителя. На рабочей поверхности иглы и сопла не должно быть задиров, коррозии или нагара, который невозможно удалить с помощью очистителя. Наличие трещин на корпусе или гайке распылителя делает дальнейшую эксплуатацию узла невозможной и небезопасной.

Проверка давления начала впрыска и качества распыла осуществляется на специализированном стенде. Для двигателей КАМАЗ стандартное давление начала впрыска составляет 12,5–13,0 МПа (125–130 кгс/см²) для старых моделей и может достигать 25 МПа и выше для современных. При плавном нажатии на рычаг стенда форсунка должна начинать распылять топливо в этом диапазоне, что фиксируется по показаниям манометра.

Герметичность запорного конуса проверяется созданием давления, равного 80–90% от давления начала впрыска. В этом состоянии в течение 10–15 секунд на носике распылителя не должно появляться отдельных капель топлива. Допускается лишь незначительное увлажнение носика, которое исчезает при легком прикосновении. Если капля увеличивается или срывается, форсунку следует разобрать и заменить распылитель или притереть иглу.

Также важным параметром является форма факела распыла. При резком нажатии на рычаг стенда топливо должно выходить в виде правильного конуса с углом распыла, соответствующим маркировке распылителя. Наличие отдельных струек, смещение конуса или капельный срыв указывают на засорение отверстий или износ иглы. Такие форсунки требуют замены или профессионального ремонта.

Проверка внешнего состояния корпуса и гайки распылителя.
Измерение давления начала впрыска на стенде.
Тест на герметичность запорного конуса.
Оценка формы факела и степени распыления топлива.
Проверка подвижности иглы (ход иглы должен быть свободным).

Если в ходе проверки обнаружено, что давление начала впрыска ниже нормы, регулировка производится путём подбора регулировочных шайб, установленных под пружину. Увеличение толщины шайбы приводит к повышению давления, а уменьшение — к его снижению. Шаг изменения давления зависит от жесткости пружины и толщины шайбы, поэтому их следует подбирать с осторожностью, проводя повторные замеры после каждой замены.

Сборка и установка форсунок в головку блока

Установка форсунок выполняется в обратном порядке, но важно учитывать несколько критических моментов. Прежде всего, тщательно очистите место установки в головке блока от нагара и кокса. Для этого используйте специализированное сверло или шебер, чтобы обеспечить надежное прилегание нижней части форсунки к седлу. Неплотное соединение может привести к перегреву распылителя и его быстрому повреждению.

На нижнюю часть форсунки устанавливается новое медное уплотнительное кольцо или конус. Затем форсунка аккуратно помещается в гнездо до упора. Важно следить, чтобы она не перекосилась при установке, чтобы не повредить уплотнение. После этого фиксируется гайка крепления или прижимная планка. Затяжка выполняется с использованием динамометрического ключа с усилием, указанным производителем (обычно 60–80 Нм для резьбового соединения и меньше для прижимных планок).

После закрепления всех форсунок подключаются сливные трубки и магистрали высокого давления. Трубки высокого давления должны быть установлены без натяжения и изгибов. Гайки на трубках затягиваются с умеренным усилием, чтобы избежать повреждения резьбы на алюминиевых деталях. Чрезмерная затяжка может привести к деформации конусов трубок и вызвать утечку.

Заключительным этапом является прокачка топливной системы для удаления воздуха. Для этого откройте клапан для выпуска воздуха на фильтре тонкой очистки (если он имеется) или ослабьте гайку на входе в топливный насос высокого давления. Подкачивающий насос работает до тех пор, пока не начнет поступать топливо без пузырьков воздуха. После этого запустите двигатель и проверьте отсутствие подтекания топлива, а также работу двигателя на всех режимах.

⚠️ Внимание: После запуска двигателя обязательно проверьте герметичность всех соединений под давлением. Даже небольшая утечка топлива на горячем двигателе может стать причиной пожара.

Типичные ошибки при обслуживании топливной системы

При замене и настройке форсунок даже опытные специалисты могут допускать ошибки, которые сводят на нет все усилия. Осознание распространенных недочетов поможет избежать повторного ремонта и простоя оборудования.

Использование старых уплотнительных колец. — Повторная установка медных шайб или резинок приводит к утечкам, прорыву газов и закоксовке форсунки. Правильно: Всегда используйте новый комплект уплотнителей.
Недостаточная очистка посадочного места. — Остатки нагара нарушают теплоотвод от распылителя, что может привести к перегреву и заклиниванию иглы. Правильно: Тщательно очищайте седло в головке блока перед установкой.
Нарушение момента затяжки. — Слабая затяжка может вызвать утечку газов и прогар, а чрезмерная — привести к деформации корпуса форсунки или срыву резьбы. Правильно: Используйте динамометрический ключ.
Игнорирование прокачки системы. — Воздух в топливной системе вызывает нестабильную работу двигателя и может повредить плунжерные пары ТНВД из-за недостатка смазки. Правильно: Полностью удаляйте воздух перед запуском.

Соблюдение технологии ремонта и использование качественных запчастей обеспечивают надежную работу двигателя. Топливная система дизельного двигателя — это точный механизм, который не терпит небрежного обращения. Регулярное обслуживание и своевременная замена фильтров тонкой очистки топлива значительно увеличивают срок службы форсунок и всего двигателя.

Финальная проверка работоспособности системы

После успешной установки и запуска двигателя необходимо провести контрольную проверку его работы во всех режимах. Двигатель должен стабильно функционировать на холостом ходу, без вибраций и перебоев. При резком нажатии на педаль акселератора не должно появляться черного дыма, что свидетельствует о правильном образовании топливной смеси.

Важно внимательно прослушать работу двигателя. Равномерный и ритмичный звук от форсунок указывает на их исправность. Глухой или нерегулярный стук может свидетельствовать о проблемах в работе одной из секций топливного насоса высокого давления (ТНВД) или о неправильной настройке одной из форсунок. Если выявлены неисправности, процесс диагностики и замены элементов повторяется для проблемного цилиндра.

Качественный ремонт топливной системы восстанавливает паспортные характеристики двигателя КАМАЗ, снижает расход топлива и уменьшает токсичность выхлопных газов. Это положительно сказывается на экономической эффективности эксплуатации грузовика и соблюдении экологических стандартов.

Подбор и замена уплотнительных колец форсунок

При замене форсунок на двигателе КАМАЗ важно уделить особое внимание выбору и установке уплотнительных колец. Эти элементы играют ключевую роль в обеспечении герметичности соединения между форсункой и головкой блока цилиндров, что, в свою очередь, предотвращает утечки топлива и обеспечивает стабильную работу двигателя.

Подбор уплотнительных колец

Для начала необходимо правильно подобрать уплотнительные кольца. Обычно они изготавливаются из резины или специального композитного материала, который устойчив к высоким температурам и агрессивным химическим веществам, содержащимся в дизельном топливе. При выборе уплотнительных колец следует учитывать следующие параметры:

Размеры: Уплотнительные кольца должны точно соответствовать размерам форсунок и посадочным местам в головке блока цилиндров. Обычно производители указывают размеры в технической документации.
Материал: Рекомендуется использовать уплотнительные кольца, изготовленные из высококачественных материалов, таких как витон или силикон, которые обеспечивают долговечность и надежность.
Производитель: Лучше всего выбирать уплотнительные кольца от проверенных производителей, которые зарекомендовали себя на рынке запчастей для автомобилей КАМАЗ.

Замена уплотнительных колец

Процесс замены уплотнительных колец достаточно прост, но требует аккуратности и внимательности. Вот пошаговая инструкция:

Подготовка: Перед началом работы убедитесь, что двигатель остыл. Снимите все необходимые элементы, которые могут мешать доступу к форсункам.
Извлечение форсунок: Аккуратно извлеките форсунки из головки блока цилиндров. Для этого используйте специальный инструмент, чтобы избежать повреждения посадочных мест.
Удаление старых уплотнительных колец: С помощью плоской отвертки или другого подходящего инструмента аккуратно снимите старые уплотнительные кольца. Убедитесь, что в посадочных местах не осталось остатков старых колец.
Установка новых уплотнительных колец: Установите новые уплотнительные кольца на форсунки. Убедитесь, что они правильно сидят на своих местах и не перекручены.
Установка форсунок: Вставьте форсунки обратно в головку блока цилиндров, следя за тем, чтобы уплотнительные кольца не сместились. Закрепите форсунки в соответствии с рекомендациями производителя.

После завершения установки форсунок и уплотнительных колец рекомендуется провести тестирование на наличие утечек. Для этого можно запустить двигатель и внимательно осмотреть места соединений на предмет появления топлива. Если все сделано правильно, утечек не должно быть.

Следуя этим рекомендациям, вы сможете обеспечить надежную работу форсунок и продлить срок службы двигателя вашего КАМАЗа.

Советы по профилактическому обслуживанию топливной системы

Профилактическое обслуживание топливной системы двигателя КАМАЗ играет ключевую роль в обеспечении его надежной работы и долговечности. Правильный уход за форсунками и другими компонентами системы поможет избежать серьезных поломок и снизить затраты на ремонт. Ниже приведены основные рекомендации по профилактическому обслуживанию топливной системы.

Регулярная проверка состояния топливного фильтра

Топливный фильтр отвечает за очистку топлива от загрязнений и примесей. Рекомендуется проверять его состояние каждые 10-15 тысяч километров пробега. Если фильтр забит, это может привести к недостаточному давлению топлива и, как следствие, к неправильной работе форсунок. Замена фильтра должна производиться согласно рекомендациям производителя, но в любом случае не реже одного раза в год.

Контроль качества топлива

Качество топлива напрямую влияет на работу всей топливной системы. Использование некачественного топлива может привести к образованию отложений на форсунках и других компонентах. Рекомендуется заправляться на проверенных АЗС и избегать топлива с подозрительными характеристиками. Также стоит периодически добавлять в топливо специальные присадки, которые помогают очищать систему и предотвращают образование отложений.

Проверка и чистка форсунок

Форсунки необходимо проверять на предмет засорения и правильной работы. Если двигатель начинает работать нестабильно, это может быть признаком проблем с форсунками. Чистка форсунок может быть выполнена как в условиях сервиса, так и самостоятельно с использованием специальных средств. Рекомендуется проводить чистку форсунок каждые 30-50 тысяч километров пробега.

Проверка давления в топливной системе

Давление в топливной системе должно соответствовать нормам, установленным производителем. Для проверки давления можно использовать манометр. Если давление ниже нормы, это может указывать на проблемы с насосом или фильтром. Регулярная проверка давления поможет выявить проблемы на ранней стадии и избежать серьезных поломок.

Осмотр соединений и трубопроводов

Регулярно осматривайте соединения и трубопроводы топливной системы на предмет утечек и повреждений. Утечки могут привести к потере давления и ухудшению работы двигателя. Если вы заметили следы топлива или коррозию на трубопроводах, необходимо немедленно заменить поврежденные участки.

Своевременная замена масла

Хотя масло не является частью топливной системы, его состояние также влияет на работу двигателя. Загрязненное масло может привести к образованию отложений, которые могут попасть в топливную систему. Рекомендуется менять масло каждые 10-15 тысяч километров пробега и использовать качественные масла, соответствующие спецификациям производителя.

Следуя этим рекомендациям, вы сможете значительно продлить срок службы топливной системы вашего двигателя КАМАЗ и избежать дорогостоящих ремонтов. Профилактическое обслуживание — это залог надежной работы вашего автомобиля.
