Давление впрыска дизельных форсунок играет ключевую роль в работе дизельного двигателя, обеспечивая оптимальное сгорание топлива и, как следствие, его эффективность и экономичность. В данной статье мы представим таблицу норм давления впрыска для дизельных форсунок КАМАЗ, а также рассмотрим симптомы неисправностей, которые могут возникнуть при отклонении от этих норм, и методы регулировки топливного насоса высокого давления (ТНВД). Знание этих параметров поможет владельцам и механикам поддерживать двигатель в исправном состоянии и предотвращать серьезные поломки.
Физика процесса и требования к давлению
Работа дизельной форсунки основана на преодолении сопротивления пружины давлением топлива, поступающего от топливного насоса высокого давления (ТНВД). Когда давление превышает силу упругости пружины, игла форсунки поднимается, и топливо распыляется в цилиндр. Давление начала впрыска — важный показатель, влияющий на качество распыла и дальность факела. Если давление недостаточно, топливо не распыляется, а капает, что может привести к образованию нагара.
Роль распылителя в формировании факела
Качество смешивания топлива и воздуха зависит от конструкции распылителя и давления, при котором он открывается. В двигателях КАМАЗ используются закрытые форсунки с многодырчатыми распылителями. Давление в системе должно быть достаточным, чтобы преодолеть сопротивление сжатого воздуха в цилиндре в конце такта сжатия. Если давление впрыска недостаточно, факел топлива не сможет глубоко проникнуть в камеру сгорания и будет оседать на стенках поршня и гильзы.
Это приводит к разжижению моторного масла и ускоренному износу цилиндро-поршневой группы. Слишком высокое давление впрыска, превышающее возможности плунжерной пары топливного насоса, может вызвать недостаточный объем топлива в цилиндре или привести к гидроудару иглы форсунки, что ускоряет её разрушение. Оптимальный баланс между давлением начала подъема иглы и давлением в магистрали высокого давления является основой стабильной работы системы.
Современные экологические требования требуют более тонкого распыла топлива, что достигается увеличением давления впрыска. Если для старых атмосферных двигателей нормой было давление около 160-170 кгс/см², то для турбированных моделей и двигателей с интеркулером эти показатели значительно возросли. Это необходимо для обеспечения полного сгорания топлива в условиях высокой плотности заряда в цилиндре.
| Параметр | Значение (бар) | Примечания |
|---|---|---|
| Давление впрыска на холостом ходу | 200-300 | Зависит от модели двигателя |
| Давление впрыска при максимальной нагрузке | 600-1200 | Оптимальное для эффективного сгорания |
| Давление впрыска при запуске | 150-250 | Важно для холодного запуска |
| Регулировка давления | 0-5 | Настройка с помощью регулировочного винта |
| Проверка давления | 100-200 | Использовать манометр для проверки |
Интересные факты
Вот несколько интересных фактов о давлении впрыска дизельных форсунок и его регулировке:
Оптимальное давление для сгорания: Давление впрыска дизельных форсунок обычно колеблется от 1500 до 2500 бар, в зависимости от типа двигателя и системы впрыска. Высокое давление обеспечивает более мелкое распыление топлива, что способствует более полному сгоранию и снижению выбросов вредных веществ.
Регулировка давления: Давление впрыска можно регулировать с помощью различных методов, включая использование пружин в форсунках или электронных систем управления. Современные системы впрыска, такие как Common Rail, могут автоматически изменять давление в зависимости от условий работы двигателя, что позволяет оптимизировать его производительность и экономию топлива.
Влияние на мощность и экономичность: Неправильное давление впрыска может привести к снижению мощности двигателя, увеличению расхода топлива и повышению выбросов. Например, слишком низкое давление может вызвать неполное сгорание, тогда как слишком высокое может привести к детонации. Поэтому регулярная проверка и регулировка давления впрыска являются важными для поддержания эффективной работы дизельного двигателя.

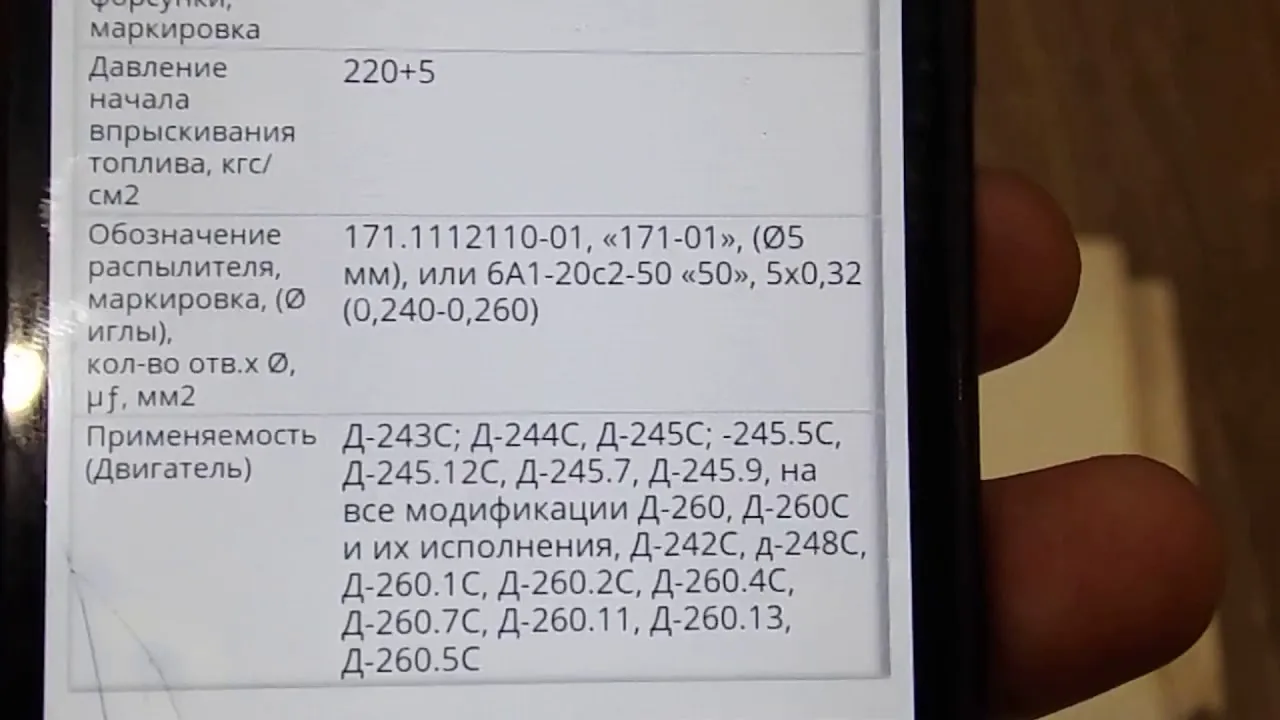

Нормативные показатели для двигателей КАМАЗ
При диагностике топливной системы важно учитывать заводские спецификации, которые различаются в зависимости от модели двигателя и года его производства. Двигатели серии КАМАЗ-740 прошли значительную эволюцию, и характеристики их топливной системы изменялись в соответствии с новыми экологическими нормами. В следующем разделе представлены усредненные показатели, которые могут служить ориентиром для настройки.
Атмосферные и турбированные версии
Классические двигатели КАМАЗ-740.10, 740.11 и 740.13, оснащенные рядными топливными насосами высокого давления ЯЗДА или БАРНАУЛ, имеют широкие допуски по давлению. Для форсунок закрытого типа с многодырчатыми распылителями стандартный диапазон давления составляет от 160 до 175 кгс/см² (атмосфер). Регулировка давления осуществляется выбором толщины регулировочных шайб, устанавливаемых под пружину форсунки.
Важно отметить, что разница в давлении между форсунками одного и того же двигателя не должна превышать 5 кгс/см². Например, если на одном цилиндре давление составляет 160, а на другом 180, это приведет к неравномерной работе двигателя, вибрациям и увеличенному износу коленчатого вала. При регулировке необходимо стремиться к достижению среднего значения в пределах допустимого диапазона для обеспечения равномерной работы всех цилиндров.
Двигатели с интеркулером и повышенным наддувом
Модификации двигателей КАМАЗ-740.30, 740.50, 740.51, 740.52, 740.55, 740.511, 740.53, 740.54, 740.60, 740.61, 740.62, 740.63, 740.64, 740.65, 740.612, 740.622, 740.632, 740.642, 740.652, 740.602 (Euro-2, Euro-3) требуют повышения давления впрыска. Это связано с увеличенной степенью сжатия и давлением наддува. Для этих двигателей давление начала впрыска обычно составляет от 180 до 200 кгс/см², а для некоторых моделей может достигать 220 кгс/см².
Использование форсунок с низким давлением впрыска на турбированных двигателях недопустимо. Это может привести к тому, что топливо будет распыляться в условиях высокого давления, факел не сможет преодолеть воздушный поток, и сгорание будет происходить с образованием значительного количества сажи. В результате в выхлопной системе появится черный дым, мощность упадет, а расход топлива увеличится.
| Модель двигателя | Тип ТНВД | Давление впрыска (кгс/см²) |
|---|---|---|
| КАМАЗ-740.10 (Атмосферный) | ЯЗДА 337-40 | 160 ± 5 |
| КАМАЗ-740.11 (Турбо) | ЯЗДА 337-42 | 165 ± 5 |
| КАМАЗ-740.30 (Euro-2) | ЯЗДА 337-42 / Bosch | 190 ± 5 |
| КАМАЗ-740.60 (Euro-3) | Bosch PE6P | 200 - 220 |

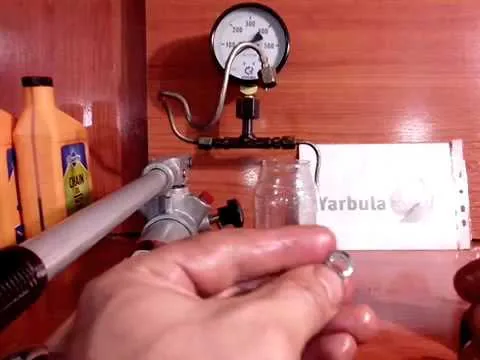

Методика проверки и регулировки на стенде
Определить давление впрыска "на глаз" или с помощью обычных инструментов в домашних условиях невозможно. Для точной диагностики нужен испытательный стенд для дизельного оборудования, который создает необходимое давление и позволяет визуально оценить качество распыла. Этот процесс требует внимательности и соблюдения мер безопасности, так как работа ведется с высоким давлением и легковоспламеняющимися жидкостями.
Подготовка оборудования и форсунок
Перед установкой форсунки на стенд её нужно тщательно промыть в дизельном топливе или специальном растворителе. Загрязнения или абразивные частицы могут вызвать заклинивание иглы или искажение показаний манометра. Стенд также должен быть заполнен чистым дизельным топливом, прошедшим фильтрацию. Важно полностью удалить воздух из системы высокого давления стенда, так как его наличие может привести к неправильным показаниям манометра из-за сжимаемости газов.
Форсунка в сборе устанавливается в специальное гнездо стенда и подключается к магистрали высокого давления. Поворачивая рукоятку привода насоса стенда, постепенно увеличивают давление в системе. В этот момент необходимо внимательно следить за стрелкой манометра и распылителем форсунки. Момент, когда игла отрывается от седла и появляется первый видимый туман топлива, фиксируется как давление начала впрыска.
Процесс регулировки давления
Регулировка давления осуществляется изменением степени сжатия пружины форсунки с помощью набора регулировочных шайб различной толщины. Если давление впрыска ниже требуемого уровня, нужно увеличить усилие пружины, установив более толстую шайбу или добавив еще одну. Если давление превышает норму, замените шайбу на более тонкую или уберите одну из имеющихся.
Изменение толщины шайбы на 0,1 мм приводит к изменению давления примерно на 10-15 кгс/см². Однако эта зависимость не всегда линейна и может варьироваться в зависимости от жесткости конкретной пружины. Поэтому регулировку рекомендуется проводить поэтапно, каждый раз проверяя результат на стенде. После подбора шайб необходимо 3-5 раз нажать на рычаг стенда для "усадки" деталей, а затем выполнить финальный замер.
Диагностика качества распыла и герметичности
Кроме давления впрыска, важны качество распыла и герметичность сопла форсунки. Даже при идеальном давлении неправильная форма факела распыла снижает эффективность работы двигателя. Оценка этих характеристик проводится во время тех же испытаний на стенде, что и проверка давления.
Оценка формы факела
При резком нажатии на рычаг стенда, имитирующего работу двигателя, топливо должно распыляться из форсунки в форме конуса, напоминающего туман. Факел распыла должен быть равномерным, без явных струй или отклонений. Если наблюдаются отдельные струйки, это может указывать на закоксовку отверстий форсунки или ее механическое повреждение. В таком случае чистка или регулировка не помогут — потребуется замена форсунки.
Звук впрыска также является важным диагностическим показателем. Исправная форсунка издает четкий и звонкий щелчок при каждом впрыске. Если звук глухой или отсутствует, это может свидетельствовать о заедании иглы или потере подвижности сопряженных элементов. Для двигателей КАМАЗ с многодырчатыми распылителями критически важно, чтобы все отверстия были открыты и функционировали одновременно.
Проверка на герметичность (каплепадение)
Герметичность запорного конуса проверяется созданием давления, равного 90-95% от давления начала впрыска. Это давление нужно поддерживать в течение 10-15 секунд. За это время на носике распылителя не должно образовываться капель топлива. Допускается лишь небольшое увлажнение торца иглы, которое не должно собираться в каплю.
Если наблюдается каплепадение, это указывает на неплотное прилегание запорного конуса иглы к седлу. Причины могут быть различными: попадание твердых частиц, износ направляющего цилиндра или потеря геометрии иглы. Использование двигателя с негерметичными форсунками может привести к нежелательным последствиям, когда топливо продолжает поступать в цилиндр даже после завершения работы плунжерной пары, что может вызвать перегрев и повреждение.
| Параметр | Норма | Допустимое отклонение |
|---|---|---|
| Неравномерность давления | Не более 5 кгс/см² | ± 2 кгс/см² |
| Время выдержки (герметичность) | 10-15 сек | Без капель |
Типичные ошибки при обслуживании топливной системы
В процессе настройки и замены форсунок механики часто совершают ошибки, которые могут свести на нет все усилия по восстановлению двигателя. Осознание этих ошибок помогает избежать повторных поломок и сэкономить время.
- Игнорирование различий в давлении между цилиндрами — установка форсунок с разными значениями давления начала впрыска (например, 160, 170, 180 кгс/см²) может привести к неустойчивой работе двигателя и вибрации. Правильный подход: обеспечить одинаковое давление на всех форсунках с точностью до 5 кгс/см².
- Применение некалиброванных шайб — попытка регулировки давления с использованием случайных металлических прокладок или фольги. Правильный подход: использовать только специализированный набор регулировочных шайб для форсунок, измеряя их толщину с помощью микрометра.
- Отсутствие проверки герметичности — настройка давления начала впрыска без проверки на каплепадение. Правильный подход: всегда проводить тест на герметичность при 90% от рабочего давления перед установкой форсунки на двигатель.
- Загрязнение при сборке — попадание пыли или ворса во время замены распылителя. Правильный подход: выполнять все работы в чистых условиях, промывать детали топливом и избегать протирания распылителя ветошью.
⚠️ Внимание: При работе с дизельной аппаратурой высокого давления помните, что струя топлива под давлением 200 атмосфер может проникать через кожу и вызывать серьезные отравления и некроз тканей. Никогда не проверяйте утечки руками на работающем двигателе.
⚠️ Внимание: Не допускается "доработка" или притирка иглы распылителя с использованием абразивных паст. Прецизионная пара "игла-распылитель" имеет зазор в несколько микрон и подбирается на заводе. Нарушение геометрии может привести к немедленному выходу из строя.
Обеспечение долговечности топливной аппаратуры
Соблюдение норм давления впрыска — это важное условие для долговечности двигателя. Правильно настроенные форсунки обеспечивают полное сгорание топлива, что сохраняет поршневую группу чистой от нагара, а масло — от разжижения. Для владельцев грузовиков КАМАЗ это означает снижение эксплуатационных затрат и увеличение пробега между ремонтами.
Регулярная проверка топливной системы, особенно после заправки некачественным топливом, позволяет своевременно выявлять проблемы. Если вы заметили изменение цвета выхлопных газов или появление посторонних звуков, в первую очередь проверьте форсунки. Использование качественных фильтров тонкой очистки топлива помогает предотвратить проблемы с давлением впрыска.
Грамотное техническое обслуживание системы топливоподачи, основанное на точных данных таблиц давления и соблюдении технологии регулировки, обеспечивает надежную работу двигателя КАМАЗ в любых условиях. Экономия на качественной диагностике или использовании дешевых запчастей часто приводит к дорогостоящему ремонту всего двигателя.
Влияние качества топлива на давление впрыска
Качество топлива играет ключевую роль в работе дизельных двигателей и, в частности, в функционировании системы впрыска. Давление впрыска непосредственно зависит от характеристик используемого дизельного топлива, что, в свою очередь, влияет на эффективность сгорания и общую производительность двигателя.
Одним из основных факторов, определяющих давление впрыска, является вязкость топлива. Высокая вязкость может затруднить процесс впрыска, что приведет к снижению давления и ухудшению распыления топлива. Это может вызвать неравномерное сгорание и увеличение выбросов вредных веществ. С другой стороны, слишком низкая вязкость может привести к образованию пузырьков воздуха в системе, что также негативно скажется на давлении впрыска.
Кроме того, содержание серы в топливе также имеет значение. Топливо с высоким содержанием серы может привести к образованию отложений на форсунках, что затрудняет их работу и может вызвать снижение давления впрыска. Это, в свою очередь, может привести к ухудшению распыления и неэффективному сгоранию, что негативно скажется на экономичности и мощности двигателя.
Качество фильтрации топлива также является важным аспектом. Загрязненное топливо может содержать частицы, которые могут забивать форсунки и снижать давление впрыска. Регулярная замена топливных фильтров и использование качественного топлива помогут избежать этих проблем и поддерживать оптимальное давление впрыска.
Температура топлива также влияет на его свойства. При низких температурах вязкость топлива увеличивается, что может затруднить его впрыск. Поэтому важно следить за температурным режимом работы двигателя и использовать подогрев топлива при необходимости, особенно в холодное время года.
В заключение, качество топлива является одним из ключевых факторов, влияющих на давление впрыска дизельных форсунок. Использование высококачественного топлива, регулярная проверка и обслуживание системы впрыска помогут обеспечить стабильную работу двигателя и его высокую производительность.
Сравнение различных марок и типов топлива
При выборе дизельного топлива для автомобилей важно учитывать не только его стоимость, но и характеристики, которые могут существенно повлиять на работу двигателя и эффективность впрыска. Разные марки и типы топлива имеют свои особенности, которые могут влиять на давление впрыска дизельных форсунок.
Сравнение различных марок дизельного топлива начинается с анализа его состава. В большинстве случаев дизельное топливо состоит из углеводородов, однако добавление различных присадок может значительно изменить его свойства. Например, некоторые производители добавляют в топливо моющие средства, которые помогают поддерживать чистоту форсунок и предотвращают образование отложений. Это может способствовать более стабильной работе системы впрыска и поддержанию оптимального давления.
Еще одним важным аспектом является цетановое число, которое отражает качество сгорания дизельного топлива. Чем выше цетановое число, тем быстрее и эффективнее происходит процесс сгорания. Это, в свою очередь, может повлиять на давление впрыска: высококачественное топливо с высоким цетановым числом позволяет форсункам работать более эффективно, что может привести к снижению давления впрыска и улучшению общей производительности двигателя.
Также стоит обратить внимание на вязкость топлива. Вязкость влияет на текучесть и способность топлива проходить через форсунки. Топливо с высокой вязкостью может затруднять процесс впрыска, что может привести к повышению давления в системе. В то же время, слишком низкая вязкость может вызвать проблемы с образованием эмульсий и ухудшить смазывающие свойства, что также негативно скажется на работе форсунок.
Не менее важным фактором является температура застывания и температура вспышки. Эти характеристики определяют, как топливо будет вести себя в различных климатических условиях. Например, в холодную погоду дизельное топливо с низкой температурой застывания может загустевать, что также может повлиять на давление впрыска и работу системы в целом.
В заключение, выбор дизельного топлива должен основываться на его характеристиках, которые могут существенно повлиять на работу системы впрыска и давление в форсунках. Рекомендуется использовать топливо от проверенных производителей, которые гарантируют высокое качество и соответствие стандартам. Это поможет избежать проблем с работой двигателя и продлить срок службы дизельных форсунок.
Современные технологии диагностики форсунок
Современные технологии диагностики дизельных форсунок играют ключевую роль в обеспечении эффективной работы дизельных двигателей. С развитием технологий, методы диагностики стали более точными и доступными, что позволяет значительно повысить надежность и производительность автомобилей.
Одним из основных методов диагностики является использование компьютерных систем, которые могут считывать данные с различных датчиков и систем управления двигателем. Эти системы позволяют определить состояние форсунок, их давление впрыска, а также выявить возможные неисправности. Например, с помощью сканеров можно получить информацию о времени открытия и закрытия форсунок, что позволяет оценить их работоспособность.
Кроме того, существуют специализированные стенды для тестирования форсунок, которые позволяют имитировать условия работы двигателя. На таких стендах можно проверить давление впрыска, распыление топлива и другие параметры. Это дает возможность не только выявить неисправности, но и провести регулировку форсунок для достижения оптимальной производительности.
Современные технологии также включают использование ультразвуковой очистки форсунок. Этот метод позволяет эффективно удалять загрязнения и отложения, которые могут негативно сказаться на работе форсунок. Ультразвуковая очистка обеспечивает глубокую очистку, что невозможно достичь традиционными методами.
Важным аспектом диагностики является также анализ топлива. Качество топлива напрямую влияет на работу форсунок и двигателя в целом. Современные лаборатории могут проводить анализ топлива на содержание примесей, что позволяет заранее выявить потенциальные проблемы.
Не менее важным является использование программного обеспечения для мониторинга состояния форсунок в реальном времени. Такие системы могут предупреждать водителя о возможных неисправностях, что позволяет избежать серьезных поломок и дорогостоящего ремонта.
В заключение, современные технологии диагностики дизельных форсунок обеспечивают высокую точность и надежность, что способствует улучшению работы дизельных двигателей и снижению затрат на обслуживание. Использование компьютерных систем, специализированных стендов, ультразвуковой очистки и анализа топлива позволяет эффективно выявлять и устранять проблемы, обеспечивая долговечность и производительность автомобилей.
Использование компьютерных систем для анализа
Современные дизельные двигатели требуют высокой точности в настройках системы впрыска, и компьютерные системы играют ключевую роль в этом процессе. Использование специализированного программного обеспечения и диагностических инструментов позволяет механикам и инженерам проводить глубокий анализ работы форсунок и системы впрыска в целом.
Компьютерные системы для анализа давления впрыска дизельных форсунок обеспечивают возможность мониторинга и диагностики в реальном времени. Они могут подключаться к бортовым системам автомобиля через OBD-II или другие интерфейсы, что позволяет получать данные о состоянии двигателя, включая параметры впрыска, давление и другие критически важные показатели.
Одним из основных преимуществ использования компьютерных систем является возможность проведения тестов на стенде. Это позволяет имитировать различные условия работы двигателя и оценивать производительность форсунок при различных режимах. Например, можно проверить, как изменяется давление впрыска при различных оборотах двигателя, а также выявить возможные неисправности, такие как утечки или неправильную работу форсунок.
Кроме того, компьютерные системы могут предоставлять подробные отчеты и графики, которые помогают визуализировать данные и выявлять закономерности. Это особенно полезно при диагностике сложных проблем, когда необходимо учитывать множество факторов, влияющих на работу системы впрыска. Например, анализ данных может показать, как изменение давления впрыска влияет на расход топлива и выбросы вредных веществ.
Регулировка давления впрыска также может быть выполнена с помощью компьютерных систем. Многие современные дизельные двигатели имеют электронные системы управления, которые позволяют точно настраивать параметры впрыска. Это может включать в себя изменение давления, времени впрыска и других параметров, что позволяет оптимизировать работу двигателя под конкретные условия эксплуатации.
В заключение, использование компьютерных систем для анализа давления впрыска дизельных форсунок является необходимым инструментом для обеспечения надежной и эффективной работы дизельных двигателей. Эти системы не только упрощают процесс диагностики и регулировки, но и значительно повышают точность и эффективность работы всей системы впрыска.
Рекомендации по обслуживанию и замене форсунок
Обслуживание и замена дизельных форсунок являются важными аспектами поддержания работоспособности дизельного двигателя. Правильная работа форсунок обеспечивает оптимальное сгорание топлива, что, в свою очередь, влияет на экономию топлива, мощность двигателя и уровень выбросов. Ниже представлены рекомендации по обслуживанию и замене форсунок, которые помогут продлить срок их службы и улучшить общую производительность двигателя.
Регулярная проверка состояния форсунок
Регулярная проверка состояния форсунок должна стать частью планового технического обслуживания. Рекомендуется проводить диагностику каждые 20-30 тысяч километров пробега. При этом следует обращать внимание на следующие признаки:
- Неровная работа двигателя на холостом ходу;
- Увеличенный расход топлива;
- Появление черного дыма из выхлопной трубы;
- Проблемы с запуском двигателя.
Очистка форсунок
Очистка форсунок может значительно улучшить их работу. Существует несколько методов очистки:
- Ультразвуковая очистка: Этот метод позволяет удалить отложения и загрязнения, которые могут накапливаться на форсунках. Ультразвуковая очистка обеспечивает глубокую и равномерную очистку.
- Химическая очистка: Использование специальных химических составов для очистки форсунок может помочь устранить нагар и другие отложения. Этот метод подходит для профилактического обслуживания.
- Механическая очистка: В некоторых случаях может потребоваться механическая очистка, особенно если загрязнения слишком сильные. Однако этот метод требует осторожности, чтобы не повредить форсунки.
Замена форсунок
Если форсунки не подлежат восстановлению или их работа значительно ухудшилась, необходимо произвести их замену. При замене форсунок следует учитывать следующие моменты:
- Выбор качественных запчастей: Рекомендуется использовать оригинальные или сертифицированные аналоги, чтобы избежать проблем с совместимостью и надежностью.
- Проверка давления впрыска: После установки новых форсунок необходимо проверить давление впрыска, чтобы убедиться, что оно соответствует требованиям производителя.
- Калибровка: В некоторых случаях может потребоваться калибровка новых форсунок для достижения оптимальной работы двигателя.
Профилактика проблем с форсунками
Для предотвращения проблем с форсунками рекомендуется следовать нескольким простым правилам:
- Использовать качественное топливо, соответствующее стандартам;
- Регулярно менять топливные фильтры;
- Соблюдать интервалы замены масла и фильтров;
- Проводить диагностику системы впрыска при появлении первых признаков неисправности.
Соблюдение этих рекомендаций поможет обеспечить надежную работу дизельных форсунок и продлить срок службы двигателя в целом.
