В данной статье мы рассмотрим важные аспекты регулировки и проверки давления форсунок дизельного двигателя ЯМЗ-7511, что является ключевым элементом для обеспечения его эффективной работы и долговечности. Правильные параметры давления впрыска способствуют оптимизации процессов сгорания, снижению расхода топлива и уменьшению выбросов вредных веществ. Мы предоставим технические нормы, методику проверки и регулировки распылителей, а также таблицы параметров и рекомендации по устранению возможных неисправностей, что поможет владельцам и специалистам в поддержании двигателя в исправном состоянии.
Технические характеристики и параметры распылителей
Двигатель ЯМЗ-7511 — модификация серии 238 с турбонаддувом и системой непосредственного впрыска — требует точной подачи топлива под высоким давлением. Ключевым компонентом является форсунка закрытого типа, которая распыляет дизельное топливо в камере сгорания. Стандартное давление начала впрыска для распылителей данного двигателя составляет 21,5–22,5 МПа (215–225 кгс/см²). Отклонение от этих значений на 1–1,5 МПа может существенно повлиять на процесс сгорания топливной смеси.
В системе топливоподачи могут использоваться различные модификации распылителей, включая серию 173.1112010 и более современные версии. Для модификаций двигателя, таких как ЯМЗ-7511.10 или ЯМЗ-7511.31, параметры могут немного отличаться в зависимости от экологического класса и настроек топливного насоса высокого давления (ТНВД). Использование распылителей с неправильным углом факела или давлением может привести к тому, что топливо будет попадать на стенки цилиндра или поршня, что вызовет локальный перегрев.
В таблице ниже представлены основные параметры для наиболее распространенных типов распылителей, используемых в данной силовой установке. Эти данные важны для первичной диагностики.
| Тип распылителя | Давление начала впрыска (МПа) | Давление начала впрыска (кгс/см²) | Применяемость |
|---|---|---|---|
| 173.1112010-20 | 21,5 – 22,5 | 215 – 225 | ЯМЗ-7511 (базовый) |
| 173.1112010-02 | 21,5 – 22,5 | 215 – 225 | ЯМЗ-7511.10, 7511.31 |
При визуальном осмотре важно обращать внимание на состояние иглы распылителя и корпуса. Наличие задиров, коррозии или износа на торце иглы нарушает герметичность запорного конуса и делает невозможной точную регулировку давления. В таких случаях необходимо заменить распылитель в сборе, так как шлифовка иглы запрещена техническими условиями.
⚠️ Внимание: Применение распылителей с давлением начала впрыска ниже 20 МПа может привести к неполному сгоранию топлива, образованию дыма и быстрому закоксовыванию распылителя.
Подготовка оборудования и диагностика неисправностей

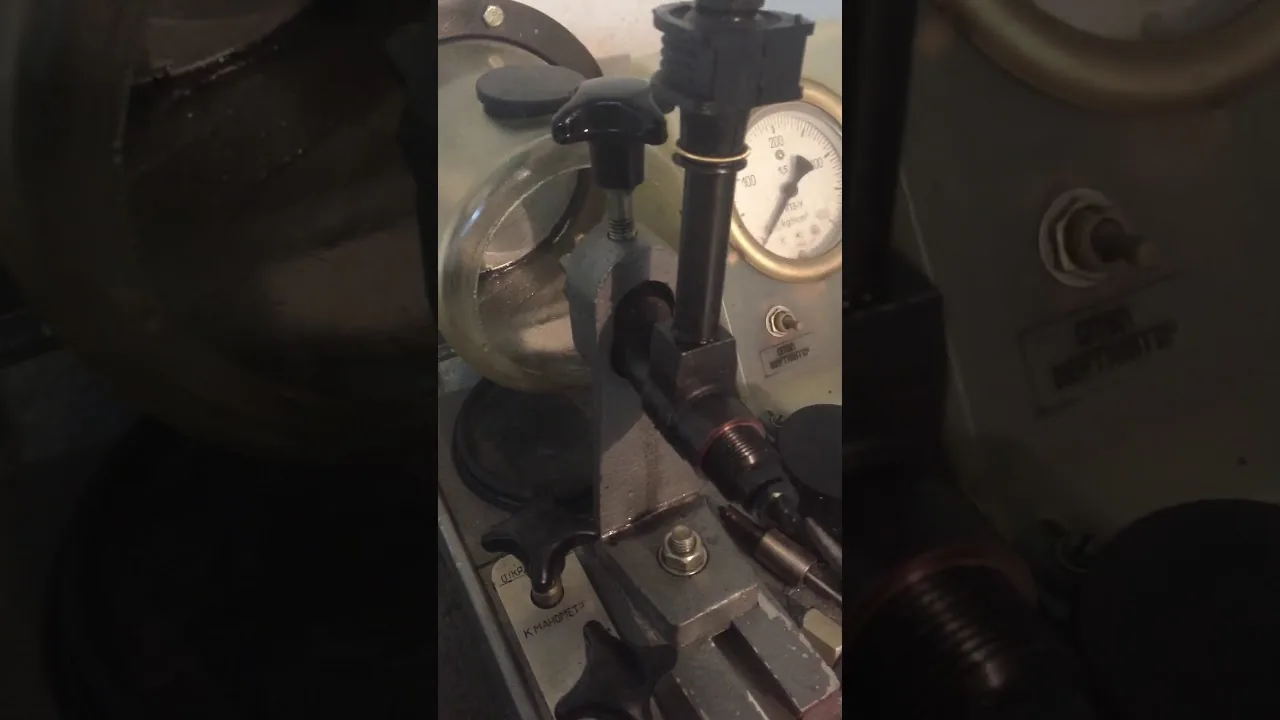

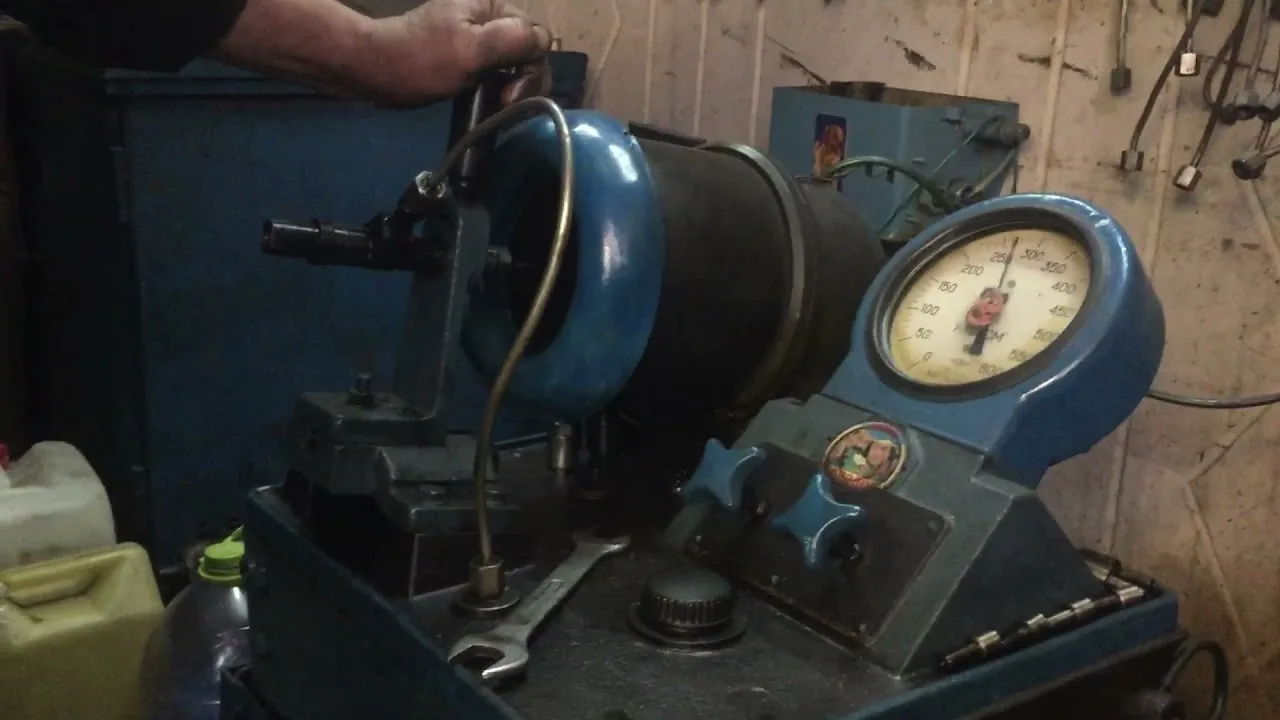

Для качественной диагностики и настройки требуется специализированный стенд для проверки форсунок, например, модели типа СДТА или их аналоги. Перед установкой прибора необходимо тщательно очистить внешние поверхности форсунки от загрязнений и масла. Это поможет избежать попадания абразивных частиц внутрь прецизионного механизма во время разборки.
Первоначальная диагностика проводится без разборки узла и позволяет выявить явные неисправности. Если при прокачке топлива через форсунку на рабочем стенде наблюдается каплепадение (подтекание) из распылителя при давлении ниже 18 МПа, это указывает на проблемы с герметичностью запорного конуса или заеданием иглы. Важным показателем является качество распыла: факел должен быть конусообразным, симметричным и мелкодисперсным, без отдельных струй или подтеков.
Проверка герметичности запорного конуса выполняется следующим образом: давление в системе постепенно увеличивается до 85–90% от давления начала впрыска (примерно 19–20 МПа). В течение 10–15 секунд на торце распылителя не должно появляться капель топлива. Допускается лишь легкое увлажнение торца, которое не должно перерастать в каплю.
Если при резком сбросе давления (отпускании рычага стенда) слышен четкий, звонкий щелчок, это свидетельствует о подвижности иглы и отсутствии ее заклинивания. Глухой стук или его отсутствие могут указывать на образование нагара или механическое повреждение пружины. Для точной настройки необходимо разобрать форсунку, открутив гайку распылителя, и извлечь регулировочные шайбы.
| Симптом | Вероятная причина | Метод устранения |
|---|---|---|
| Каплепадение при низком давлении | Износ иглы или корпуса, загрязнение | Замена распылителя |
| Факел имеет форму «ножниц» | Засорение одного из отверстий | Промывка или замена распылителя |
Интересные факты
Вот несколько интересных фактов о регулировке и проверке давления форсунок двигателей ЯМЗ-7511:
Точное давление для оптимальной работы: Давление, при котором форсунки ЯМЗ-7511 распыляют топливо, критически важно для эффективного сгорания. Оптимальное давление обеспечивает лучшую атомизацию топлива, что, в свою очередь, способствует более полному сгоранию и снижению выбросов вредных веществ.
Использование специального оборудования: Для проверки давления форсунок ЯМЗ-7511 часто используется специальное оборудование, такое как стенды для испытания форсунок. Эти стенды позволяют не только измерять давление, но и оценивать качество распыления, что помогает в диагностике состояния форсунок.
Влияние на экономичность и мощность: Неправильная регулировка давления форсунок может привести к значительному увеличению расхода топлива и потере мощности двигателя. Поэтому регулярная проверка и настройка форсунок являются важными мероприятиями для поддержания оптимальной работы двигателя и его экономичности.
Регулировка давления начала впрыска
Регулировка давления осуществляется изменением силы сжатия пружины форсунки. В конструкции предусмотрены наборы регулировочных шайб различной толщины, которые устанавливаются между торцом пружины и регулировочным винтом или гайкой, в зависимости от модификации. Изменение толщины шайб всего на 0,1 мм может привести к изменению давления начала впрыска на 1,0–1,5 МПа.
Настройка требует последовательного подхода. Сначала необходимо разобрать форсунку, извлечь старые шайбы и измерить их общую толщину. Затем, основываясь на показаниях стенда (если давление ниже нормы, шайбы убираются; если выше — добавляются), формируется новый набор шайб. Сборка должна проводиться в чистых условиях, после чего форсунка устанавливается на стенд для контрольного измерения.
Давление следует увеличивать постепенно, внимательно следя за манометром. Момент начала впрыска фиксируется по резкому падению стрелки манометра, когда из распылителя начинает выходить топливо. Рекомендуется повторить процедуру 3–4 раза для получения усредненного и точного значения. Если показания колеблются, возможно, в системе остался воздух или игла заедает.
После достижения нужных параметров необходимо затянуть гайку распылителя или контргайку регулировочного винта с моментом, указанным в технической документации (обычно 75–85 Нм). Избыточное затягивание может привести к деформации корпуса распылителя и заклиниванию иглы, в то время как недостаточная затяжка может вызвать прорыв газов в полость форсунки и её перегрев.
Типичные ошибки и меры предосторожности
В процессе обслуживания топливной системы дизельных двигателей ЯМЗ часто возникают ошибки, которые могут свести на нет все усилия по ремонту. Одной из самых распространенных является попытка регулировки давления на загрязненной или закоксованной форсунке без предварительной ультразвуковой очистки и проверки на дефекты.
Серьезной ошибкой также является пренебрежение качеством дизельного топлива во время тестирования. Если в стендовом баке находится грязное топливо с примесями воды, результаты проверки окажутся недостоверными, и новая форсунка может выйти из строя сразу после установки на двигатель. Всегда используйте чистое, отфильтрованное топливо или специальные жидкости для тестирования ТНВД.
Часто наблюдается неправильный выбор шайб «на глаз». Отсутствие микрометра или калибра для измерения толщины шайб приводит к тому, что давление устанавливается наугад. В условиях вибрации и температурных изменений такая форсунка быстро потеряет свои характеристики.
- Регулировка без предварительных измерений — механики сразу меняют шайбы, не выяснив исходное давление, что не позволяет оценить износ пружины и состояние распылителя.
- Использование прокладок вместо шайб — установка медных или алюминиевых шайб неправильной толщины или использование их в качестве регулировочных элементов нарушает теплоотвод и стабильность давления.
- Нарушение момента затяжки — игнорирование динамометрического ключа при сборке форсунки может привести к подтеканию топлива или деформации корпуса распылителя.
- Попытка притереть иглу — любые попытки шлифовки или притирки иглы распылителя абразивами строго запрещены, так как это нарушает геометрию запорного конуса.
⚠️ Внимание: При работе с топливной аппаратурой высокого давления обязательно соблюдайте правила пожарной безопасности. Топливная струя под давлением 200 атмосфер может воспламениться от трения или статического электричества и причинить серьезные травмы.
Эксплуатация после настройки и контроль работы
После установки отрегулированных форсунок на двигатель ЯМЗ-7511 необходимо прокачать топливную систему для удаления воздуха. Запустите двигатель и дайте ему прогреться до рабочей температуры. Обратите внимание на звук работы мотора: он должен быть ровным, без пропусков воспламенения и характерного «дизельного» стука, возникающего при неправильном впрыске.
В первые часы после ремонта внимательно следите за соединениями топливопроводов высокого давления на предмет подтеканий. Даже небольшая негерметичность в месте соединения трубки с форсункой может привести к подсосу воздуха и повторному завоздушиванию системы, что потребует повторной прокачки.
Контроль цвета выхлопных газов также служит показателем правильной работы. При исправных форсунках и корректно настроенном ТНВД на прогретом двигателе выхлоп должен быть прозрачным или иметь легкую голубоватую дымку. Появление черного дыма под нагрузкой указывает на переобогащение смеси, а сизый дым — на сгорание масла или неправильный угол опережения впрыска.
Соблюдение всех технических требований при регулировке давления форсунок гарантирует стабильную работу двигателя, заявленную мощность и соответствие экологическим стандартам. Правильно настроенная топливная аппаратура обеспечивает экономичную и надежную эксплуатацию грузовика в любых условиях.
Методы проверки герметичности форсунок
Проверка герметичности форсунок является важным этапом в обслуживании и ремонте дизельных двигателей, таких как ЯМЗ-7511. Неправильная работа форсунок может привести к снижению мощности двигателя, увеличению расхода топлива и повышению выбросов вредных веществ. Существует несколько методов проверки герметичности форсунок, каждый из которых имеет свои особенности и преимущества.
Визуальный осмотр
Первым шагом в проверке герметичности форсунок является визуальный осмотр. Необходимо проверить наличие видимых повреждений, коррозии или загрязнений на корпусе форсунки и ее соединениях. Обратите внимание на состояние уплотнительных колец, которые могут быть причиной утечек топлива. Если обнаружены повреждения, форсунку следует заменить.
Использование манометра

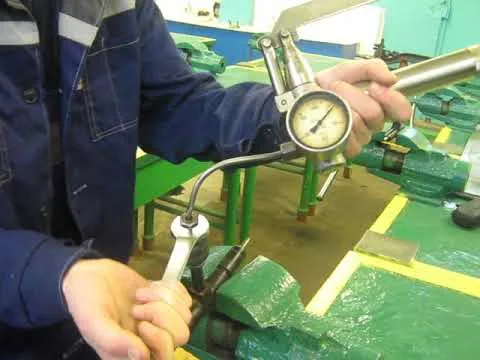

Для более точной проверки герметичности можно использовать манометр. Этот метод включает в себя подключение манометра к системе впрыска и проверку давления. При нормальном функционировании форсунок давление должно оставаться стабильным. Если давление падает, это может указывать на утечку в форсунке или в системе впрыска.
Тест на распыление
Тест на распыление позволяет оценить качество работы форсунки. Для этого необходимо установить форсунку на специальный стенд, который имитирует условия работы двигателя. При подаче топлива форсунка должна распылять топливо в виде мелкодисперсного тумана. Если распыление неравномерное или отсутствует, это может свидетельствовать о проблемах с герметичностью или засорением форсунки.
Использование ультразвукового очистителя
Ультразвуковая очистка позволяет не только проверить, но и восстановить работоспособность форсунок. В процессе очистки форсунка помещается в специальный раствор, который под воздействием ультразвука удаляет загрязнения. После этого проводится повторная проверка герметичности и распыления. Этот метод особенно эффективен для устранения засоров и улучшения работы форсунок.
Тест на утечку
Тест на утечку можно провести с помощью специального оборудования, которое создает давление в системе впрыска. Если в процессе тестирования обнаруживается утечка, это может указывать на необходимость замены уплотнительных колец или самой форсунки. Этот метод позволяет точно определить место утечки и принять соответствующие меры.
Заключение
Проверка герметичности форсунок ЯМЗ-7511 является важной процедурой, которая помогает поддерживать двигатель в исправном состоянии. Использование различных методов проверки позволяет выявить проблемы на ранних стадиях и предотвратить серьезные поломки. Регулярное обслуживание и контроль состояния форсунок обеспечивают надежную работу двигателя и его эффективность.
Замена и обслуживание форсунок ЯМЗ-7511
Форсунки ЯМЗ-7511 играют ключевую роль в системе впрыска топлива, обеспечивая оптимальное распыление и подачу топлива в цилиндры двигателя. Правильная работа форсунок напрямую влияет на эффективность работы двигателя, его мощность и расход топлива. В связи с этим, регулярная замена и обслуживание форсунок являются важными этапами технического обслуживания двигателя.
Перед началом процесса замены форсунок необходимо подготовить рабочее место и инструменты. Вам понадобятся: набор ключей, отвертки, специальный инструмент для снятия форсунок, а также новые форсунки и уплотнительные кольца. Рекомендуется также иметь под рукой чистую тряпку и контейнер для сбора топлива, которое может вытекать во время работы.
Первым шагом является отключение аккумулятора для предотвращения случайного запуска двигателя. Затем необходимо снять крышку двигателя и отсоединить все необходимые соединения, включая топливные трубки, которые ведут к форсункам. Важно отметить, что перед снятием трубок следует слить топливо из системы, чтобы избежать его утечки.
После этого можно приступить к снятию форсунок. Используя специальный инструмент, аккуратно извлеките форсунки из их посадочных мест. При этом следует быть осторожным, чтобы не повредить уплотнительные кольца и сами форсунки. Если форсунки не поддаются, можно слегка постучать по ним, но делать это нужно очень осторожно.
После снятия форсунок их необходимо тщательно очистить от загрязнений и отложений. Для этого можно использовать специальные чистящие средства или растворители. Важно убедиться, что все каналы и отверстия форсунок свободны от засоров.
При установке новых форсунок необходимо использовать новые уплотнительные кольца, чтобы избежать утечек топлива. Установите форсунки на место, аккуратно вдавливая их в посадочные места. После этого подключите топливные трубки и другие соединения, которые были отсоединены ранее.
После завершения установки форсунок необходимо провести проверку на наличие утечек. Для этого включите зажигание и проверьте все соединения на предмет подтеков. Если утечек нет, можно подключить аккумулятор и запустить двигатель. Обратите внимание на работу двигателя: он должен работать ровно, без перебоев и посторонних звуков.
Регулярная проверка и обслуживание форсунок ЯМЗ-7511 помогут поддерживать двигатель в хорошем состоянии, увеличивая его срок службы и эффективность. Рекомендуется проводить проверку форсунок каждые 10-15 тысяч километров пробега или по мере необходимости, в зависимости от условий эксплуатации.
Влияние качества топлива на работу форсунок
Качество топлива играет ключевую роль в работе форсунок двигателей, таких как ЯМЗ-7511. Неправильный выбор или использование низкокачественного топлива может привести к множеству проблем, включая неэффективное сгорание, образование отложений и, как следствие, ухудшение работы двигателя.
Форсунки отвечают за распыление топлива в камере сгорания, и их работа напрямую зависит от свойств используемого топлива. Топливо должно соответствовать установленным стандартам, чтобы обеспечить оптимальное распыление и сгорание. Низкокачественное топливо может содержать примеси, такие как вода, сажа и другие загрязняющие вещества, которые могут забивать форсунки и ухудшать их работу.
Одним из основных факторов, влияющих на работу форсунок, является вязкость топлива. Топливо с высокой вязкостью может затруднять его подачу и распыление, что приводит к образованию крупных капель и неэффективному сгоранию. Это, в свою очередь, может вызвать увеличение выбросов вредных веществ и снижение мощности двигателя.
Кроме того, содержание серы в топливе также имеет значение. Высокое содержание серы может привести к образованию коррозионных соединений, которые негативно влияют на состояние форсунок и других компонентов топливной системы. Регулярная проверка и очистка форсунок становятся необходимыми мерами для поддержания их работоспособности в условиях использования низкокачественного топлива.
Также стоит отметить, что использование добавок к топливу может помочь улучшить его характеристики. Специальные присадки могут снизить вязкость, улучшить смазывающие свойства и предотвратить образование отложений. Однако важно выбирать добавки, которые совместимы с конкретным типом топлива и не повредят форсункам.
В заключение, качество топлива является одним из определяющих факторов, влияющих на работу форсунок ЯМЗ-7511. Использование высококачественного топлива и регулярная проверка состояния форсунок помогут обеспечить надежную и эффективную работу двигателя, снизить расход топлива и уменьшить выбросы вредных веществ в атмосферу.
