В данной статье мы подробно рассмотрим устройство, регулировку и замену топливных форсунок на автомобиле Урал 4320. Правильная работа форсунок критически важна для обеспечения эффективной работы двигателя, его экономичности и снижения выбросов вредных веществ. Мы предоставим техническую инструкцию по диагностике, а также расскажем о нормах давления и признаках неисправностей, что поможет вам своевременно выявлять и устранять проблемы. Кроме того, в статье будет представлена таблица совместимости, что облегчит выбор запчастей для вашего автомобиля.
Конструктивные особенности и принцип работы распылителей
Топливная форсунка грузовика Урал 4320 — это сложный гидромеханический механизм, который отвечает за точное распыление дизельного топлива в камере сгорания. Она состоит из корпуса, внутри которого находится игла, прижимаемая пружиной к седлу. Давление, создаваемое топливным насосом высокого давления (ТНВД), преодолевает силу пружины, поднимает иглу и открывает доступ топливу через распылитель. Эффективность этого процесса зависит от состояния прецизионной пары «игла-распылитель».
В зависимости от модификации двигателя на Урал 4320 могут устанавливаться различные типы форсунок, преимущественно закрытого типа с многодырчатыми распылителями. Для двигателей семейства ЯМЗ-236 и ЯМЗ-238 характерно использование форсунок с давлением начала впрыска от 18 до 22 МПа. Конструкция также включает каналы для подачи топлива и слива излишков («обратки») в топливный бак, что обеспечивает циркуляцию и охлаждение узла.
Ключевым компонентом является распылитель, который может иметь различное количество отверстий. На практике встречаются модели с 4, 5 или более отверстиями, что влияет на форму факела распыла. Изменение геометрии этих отверстий из-за эрозии или закоксовывания может привести к тому, что топливо будет попадать на стенки цилиндра или поршня, смывая масляную пленку и вызывая задиры. Поэтому состояние распылителя является важным параметром при диагностике.
Типы форсунок для двигателей ЯМЗ
При выборе комплектующих важно учитывать конкретную модель двигателя. Для атмосферных версий ЯМЗ-236 и ЯМЗ-238, которые широко использовались на Урал 4320 ранних и средних годов выпуска, применяются форсунки с механическим управлением иглой. Эти форсунки известны надежностью и возможностью ремонта. В более современных версиях с электронным управлением (хотя на классических «Уралах» они встречаются редко) принцип работы остается аналогичным, но управление осуществляется электроникой.
Форсунки для ЯМЗ-236 и ЯМЗ-238 часто имеют схожую конструкцию, но могут различаться по давлению открытия и форме распыляемого факела. Неправильный выбор распылителя может привести к сбоям в процессе сгорания. Например, установка форсунки с меньшим давлением начала впрыска может вызвать детонацию («жесткую» работу двигателя), в то время как форсунка с большим давлением приведет к недожогу топлива и образованию дыма.
⚠️ Важно: Использование форсунок с измененной геометрией факела распыла строго запрещено. Это может вызвать локальные перегревы головки блока цилиндров и прогар днища поршня за короткий срок эксплуатации.
Для корректной работы узла крайне важна чистота топлива. Даже мельчайшие частицы абразива могут вывести из строя прецизионную пару за считанные моточасы. Поэтому состояние фильтров тонкой и грубой очистки так же важно, как и качество самой форсунки. Регулярная замена фильтров является необходимым условием для долговечности топливной системы.
| Этап работы | Описание действий | Необходимые инструменты |
|---|---|---|
| Подготовка к замене | Отключите аккумулятор, снимите крышку двигателя | Ключи, отвертка |
| Снятие форсунок | Открутите крепежные болты, аккуратно извлеките | Ключи, плоскогубцы |
| Проверка состояния | Осмотрите форсунки на наличие повреждений | Лупа, чистая тряпка |
| Регулировка форсунок | Отрегулируйте давление и угол распыла | Манометр, угломер |
| Установка новых форсунок | Установите новые форсунки, затяните крепеж | Ключи, динамометр |
| Проверка работы | Запустите двигатель и проверьте работу форсунок | Стетоскоп, манометр |
Интересные факты
Вот несколько интересных фактов о регулировке и замене форсунок на Урале 4320:
Специфика конструкции: Форсунки на Урале 4320 имеют уникальную конструкцию, которая позволяет им работать в условиях повышенных нагрузок и температур. Это связано с тем, что автомобиль предназначен для эксплуатации в сложных условиях, включая бездорожье и низкие температуры.
Регулировка давления: Правильная регулировка давления в форсунках критически важна для оптимальной работы двигателя. Неправильное давление может привести к неэффективному сгоранию топлива, что, в свою очередь, увеличивает расход топлива и снижает мощность двигателя.
Проверка и замена: Рекомендуется регулярно проверять состояние форсунок, так как их износ может привести к серьезным проблемам с двигателем. Замена форсунок на Урале 4320 может быть выполнена самостоятельно, но важно следовать рекомендациям производителя и использовать качественные запчасти, чтобы избежать дальнейших поломок.
Эти факты подчеркивают важность правильной эксплуатации и обслуживания форсунок для обеспечения надежной работы автомобиля.
Диагностика неисправностей и признаки износа
Определение неисправной форсунки на работающем двигателе Урал 4320 требует внимательного анализа работы мотора и изучения выхлопных газов. Первым сигналом о возможных проблемах часто становится нестабильная работа на холостом ходу. Двигатель начинает сильнее вибрировать, а обороты могут колебаться. Если из выхлопной трубы выходит черный дым, это указывает на переобогащение топливной смеси в одном или нескольких цилиндрах, что может быть связано с плохим распылом.
Метод последовательного отключения цилиндров помогает выявить источник проблемы. Когда подача топлива в исправный цилиндр отключается, работа двигателя заметно ухудшается, а вибрации усиливаются. Если после отключения подачи топлива в определенный цилиндр работа мотора не меняется, это говорит о том, что данный цилиндр не функционировал или работал неэффективно до вмешательства. Это может свидетельствовать о неисправности форсунки или проблемах с компрессией.
Также важно обратить внимание на цвет выхлопа. Сизый дым может указывать на сгорание масла или его попадание в камеру сгорания, а также быть следствием позднего впрыска или плохого распыла, когда топливо не успевает полностью сгореть. Белый дым при прогретом двигателе часто свидетельствует о попадании антифриза, но в сочетании с троением может указывать на то, что топливо не воспламеняется в цилиндре из-за отсутствия искры (что актуально для бензиновых двигателей, но здесь речь идет о дизельных) или правильного факела.
Методы проверки на стенде и в полевых условиях

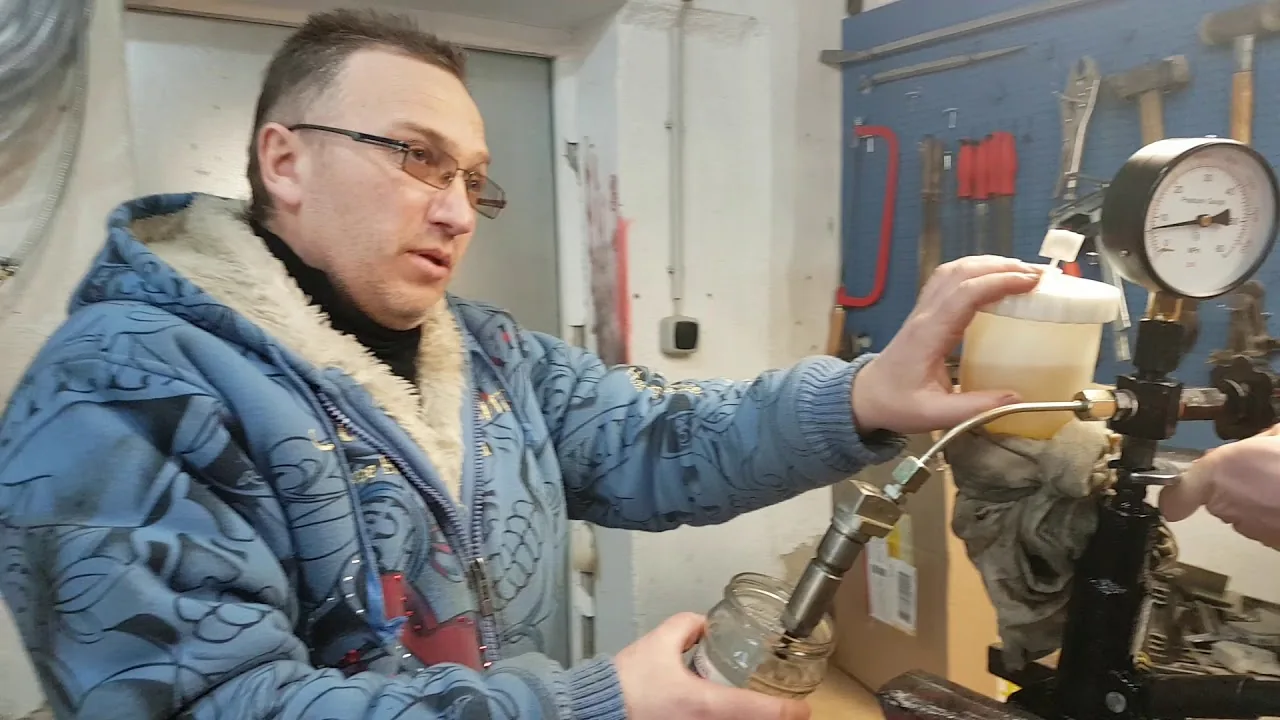

Наиболее точную диагностику можно провести только на специализированном стенде для проверки и настройки топливной системы. Такой стенд позволяет визуально оценить форму распыла, установить давление начала впрыска и проверить герметичность запорного конуса. Если доступ к стенду ограничен, применяются методы визуального осмотра и прослушивания.
Для проверки герметичности в полевых условиях можно использовать ручной насос или давление в системе. Если после прекращения подачи давления из форсунки продолжает капать топливо, это свидетельствует о том, что игла не удерживает давление. Допускается лишь легкое увлажнение носика, но не образование капель. Также стоит обратить внимание на качество распыла: исправная форсунка издает четкий и звонкий щелчок при впрыске.
Важно уметь различать неисправности самой форсунки и проблемы с подачей топлива. Прежде чем снимать и проверять распылитель, необходимо убедиться, что в топливной магистрали отсутствуют воздушные пробки, а фильтр тонкой очистки не забит. Воздух в системе может создавать ложные признаки неисправной форсунки, что приводит к сбоям в работе.
⚠️ Внимание: Проверку герметичности и давления следует проводить с соблюдением всех мер пожарной безопасности. Струя дизельного топлива под давлением может вызвать серьезные травмы и инфекции при попадании на кожу.
Технология регулировки давления начала впрыска
Регулировка давления начала впрыска — ключевой параметр, который можно настроить без замены внутренних частей форсунки. Для двигателей ЯМЗ-236 и ЯМЗ-238, устанавливаемых на Урал 4320, стандартное давление начала впрыска обычно составляет от 18,0 до 18,7 МПа (для некоторых модификаций) или от 21,0 до 22,0 МПа (для других, в зависимости от года выпуска и типа распылителя). Рекомендуется сверять точные значения с технической документацией на конкретный двигатель.
Регулировка осуществляется изменением степени сжатия пружины форсунки. На верхней части форсунки расположен регулировочный винт, закрытый колпачком. Поворачивая винт по часовой стрелке, вы увеличиваете сжатие пружины, что повышает давление открытия иглы. Вращение против часовой стрелки снижает давление. Регулировку следует проводить только на исправном стенде, внимательно контролируя показания манометра в момент начала впрыска.
После достижения необходимого давления важно проверить качество распыла. Факел должен быть конусообразным, симметричным, без отдельных струек и сгущений по краям. Топливо должно распыляться в виде мелкого тумана. Если факел имеет неправильную форму, регулировка давления не даст результата — потребуется замена распылителя или его очистка с помощью ультразвука.
Порядок действий при настройке
Для качественной регулировки следуйте четкому алгоритму. Сначала установите форсунку на стенд и заполните её топливом для удаления воздуха. Постепенно увеличивайте давление, внимательно следя за показаниями манометра и состоянием распылителя. Зафиксируйте момент, когда появляется первая струя тумана.
- Снимите защитный колпачок с форсунки и ослабьте контргайку регулировочного винта.
- Поворачивайте регулировочный винт до тех пор, пока манометр не покажет значения в пределах нормы для вашей модели двигателя.
- Затяните контргайку, удерживая регулировочный винт на месте, и повторно проверьте давление.
- Установите защитный колпачок и выполните контрольный впрыск для оценки формы факела.
Если давление колеблется или нестабильно, это может указывать на заедание иглы в направляющей втулке. В этом случае разберите форсунку, промойте все компоненты в чистом дизельном топливе и тщательно осмотрите поверхности на наличие повреждений. Заедание иглы — распространенная причина нестабильной работы двигателя.
Замена распылителей и сборка узла
Если регулировка не восстанавливает нормальную работу или при визуальном осмотре обнаружены повреждения распылителя (например, задиры, эрозия или нагар), его необходимо заменить. На двигателях Урал 4320 эта процедура требует особой чистоты и аккуратности, так как зазоры в прецизионных парах составляют доли микрона.
Разборка форсунки должна проводиться в чистом помещении, вдали от пыли и ворса. Все детали следует размещать на чистой ветоши или в контейнере с дизельным топливом. Запрещается протирать прецизионные поверхности ворсистыми тканями или касаться их пальцами. Жировые следы и микроволокна могут привести к заклиниванию иглы.
При установке нового распылителя необходимо убедиться, что он полностью соответствует заменяемому по маркировке. Устанавливаются пружина, штанга и корпус форсунки. Затяжка корпуса распылителя к корпусу форсунки должна производиться с моментом, указанным в технической документации. Перетяжка может вызвать деформацию корпуса и заклинивание иглы, а недостаточная затяжка приведет к утечке газов и нарушению герметичности.
Таблица совместимости и параметров
При выборе комплектующих важно учитывать маркировку двигателя и тип установленного топливного насоса высокого давления (ТНВД). Ниже представлены ключевые параметры для популярных модификаций.
| Параметр | ЯМЗ-236 (атмосферный) | ЯМЗ-238 (атмосферный) |
|---|---|---|
| Давление начала впрыска | 18,0–18,7 МПа | 21,0–22,0 МПа |
| Тип распылителя | Многодырчатый (4-5 отверстий) | Многодырчатый (5-6 отверстий) |
Также следует учитывать совместимость форсунок с различными версиями ТНВД. Например, для насосов серии ЯЗДА могут потребоваться форсунки с определенной пропускной способностью.
| Модель ТНВД | Рекомендуемое давление | Особенности |
|---|---|---|
| ЯЗДА 236 | 18,0 МПа | Стандарт для Урала 4320 ранних моделей |
| ЯЗДА 238 | 22,0 МПа | Для двигателей с повышенной мощностью |
⚠️ Внимание: При установке форсунок запрещено использовать герметики или смазочные вещества в области прецизионной пары. Единственной допустимой рабочей жидкостью должно быть чистое дизельное топливо.
Типичные ошибки при обслуживании топливной системы
При ремонте и обслуживании топливной системы Урал 4320 механики часто совершают ошибки, которые могут свести на нет все усилия или привести к новым поломкам. Осознание этих ошибок поможет избежать повторного ремонта и простоя техники.
Одной из распространенных проблем является игнорирование состояния топливных трубопроводов и бака. Установка новой, идеально отрегулированной форсунки в систему с остатками воды или грязи в баке может мгновенно вывести узел из строя. Перед установкой форсунок необходимо убедиться в чистоте всей топливной системы.
Также часто наблюдается неправильная затяжка форсунки в головке блока цилиндров. Чрезмерное усилие может повредить резьбу в алюминиевой головке или деформировать корпус форсунки. Недостаточная затяжка приведет к прорыву раскаленных газов в колодец форсунки, что вызовет её перегрев и закоксовку.
- Отсутствие проверки давления после сборки — многие считают, что новая форсунка не требует регулировки. Однако заводские настройки могут отличаться, и проверка на стенде обязательна.
- Использование некалиброванных прокладок — под форсунку устанавливается медная или паронитовая шайба определенной толщины. Изменение её толщины влияет на высоту выступания распылителя и качество сгорания.
- Пренебрежение прокачкой системы — попадание воздуха в топливную систему после замены форсунок вызывает затрудненный запуск и работу с перебоями до полного удаления воздушных пробок.
- Попытка шлифовки иглы — категорически нельзя восстанавливать прецизионную пару шлифовкой или притиркой в домашних условиях; это гарантированно приведет к браку.
Соблюдение технологии ремонта и использование качественных запчастей — залог надежной работы двигателя Урал 4320. Регулярная диагностика и своевременная замена фильтров значительно продлевают срок службы топливной аппаратуры.
Эксплуатационные нормы и ресурс узла
Срок службы форсунок дизельных двигателей ЯМЗ зависит от качества топлива и условий эксплуатации грузовика. В оптимальных условиях и при использовании высококачественного дизельного топлива ресурс распылителей может составлять от 150 до 200 тысяч километров. Однако в реальных условиях, например, в карьерах или северных регионах, этот срок может значительно сократиться.
Крайне важно контролировать температурный режим двигателя. Перегрев силового агрегата негативно сказывается на работе топливной системы, приводя к образованию нагара на распылителях и потере упругости пружин. Поддержание системы охлаждения в хорошем состоянии также влияет на долговечность форсунок.
При первых признаках неисправности не стоит откладывать ремонт. Эксплуатация двигателя с неисправной форсункой даже в течение короткого времени может привести к повреждению поршня, что потребует не только замены распылителя, но и капитального ремонта двигателя. Своевременная диагностика позволяет существенно сэкономить средства.
Рекомендации по выбору качественных запчастей
При выборе запчастей для форсунок Урал 4320 важно учитывать несколько ключевых факторов, чтобы обеспечить надежную работу двигателя и избежать дополнительных затрат на ремонт. Ниже представлены рекомендации, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти vs. аналоги
Первым шагом в выборе форсунок является решение о покупке оригинальных запчастей или их аналогов. Оригинальные форсунки, как правило, имеют более высокое качество и гарантируют совместимость с вашим автомобилем. Однако они могут быть значительно дороже. Аналоги могут быть более доступными по цене, но важно выбирать проверенные бренды, чтобы избежать проблем с качеством.
2. Проверка производителя
При выборе запчастей обращайте внимание на производителя. Изучите отзывы и рейтинги компаний, которые производят форсунки. Надежные производители обычно предоставляют гарантии на свою продукцию и имеют положительную репутацию на рынке.
3. Сравнение цен
Не стоит спешить с покупкой первой попавшейся запчасти. Сравните цены на форсунки в разных магазинах и интернет-магазинах. Иногда можно найти выгодные предложения, которые позволят сэкономить без потери качества.
4. Проверка совместимости
Перед покупкой обязательно проверьте, совместимы ли выбранные форсунки с вашим автомобилем. Для этого можно обратиться к технической документации или консультироваться с продавцом. Неправильный выбор может привести к серьезным проблемам в работе двигателя.
5. Упаковка и состояние товара
При получении запчастей внимательно осмотрите упаковку и само изделие. Убедитесь, что на форсунках нет видимых повреждений, а упаковка не имеет следов вскрытия. Это поможет избежать покупки бракованного товара.
6. Гарантия и возврат
Убедитесь, что на запчасти предоставляется гарантия. Это даст вам дополнительную защиту в случае, если форсунки окажутся некачественными. Также уточните условия возврата товара, чтобы в случае необходимости вы могли вернуть или обменять запчасть.
Следуя этим рекомендациям, вы сможете выбрать качественные форсунки для Урал 4320, что обеспечит надежную работу вашего автомобиля и снизит риск возникновения неполадок в будущем.
Проверка подлинности и сертификации форсунок
Перед тем как приступить к регулировке или замене форсунок на Урале 4320, важно удостовериться в их подлинности и наличии необходимых сертификатов. Это особенно актуально, учитывая, что на рынке существует множество подделок, которые могут негативно сказаться на работе двигателя и его долговечности.
Первым шагом в проверке подлинности форсунок является изучение упаковки. Оригинальные форсунки, как правило, поставляются в фирменной упаковке с четкими надписями и логотипами производителя. Обратите внимание на качество печати и наличие защитных элементов, таких как голограммы или QR-коды, которые можно просканировать для проверки подлинности.
Следующий этап — это проверка серийного номера. На каждой форсунке должен быть уникальный серийный номер, который можно сверить с данными на сайте производителя или в официальной документации. Если номер отсутствует или не совпадает, это может быть признаком подделки.
Также стоит обратить внимание на характеристики форсунок. Оригинальные детали имеют четко прописанные параметры, такие как давление распыления, объем впрыска и другие технические характеристики. Сравните эти данные с теми, что указаны в документации на ваш автомобиль. Если параметры не совпадают, это может указывать на то, что вы имеете дело с неоригинальной продукцией.
Не менее важным аспектом является наличие сертификатов качества. Оригинальные форсунки должны иметь сертификаты, подтверждающие их соответствие стандартам безопасности и качества. Эти документы могут быть предоставлены продавцом или доступны на сайте производителя. Обратите внимание на дату выдачи сертификатов — они должны быть актуальными.
Если у вас есть сомнения в подлинности форсунок, рекомендуется обратиться к специалистам или в авторизованный сервисный центр. Профессионалы смогут провести более детальную проверку и подтвердить или опровергнуть подлинность деталей.
В заключение, проверка подлинности и сертификации форсунок — это важный этап, который поможет избежать проблем с работой двигателя и обеспечит его надежную эксплуатацию. Не стоит экономить на качестве, так как это может привести к серьезным поломкам и дополнительным затратам на ремонт.
Обслуживание и профилактика форсунок
Обслуживание и профилактика форсунок являются важными аспектами, которые напрямую влияют на производительность и долговечность двигателя Урал 4320. Правильная работа форсунок обеспечивает оптимальное распыление топлива, что, в свою очередь, способствует эффективному сгоранию и снижению расхода топлива. В этой части статьи мы рассмотрим ключевые моменты, касающиеся обслуживания и профилактики форсунок, а также дадим рекомендации по их регулярной проверке и уходу.
1. Регулярная проверка состояния форсунок
Форсунки необходимо проверять на наличие загрязнений и отложений, которые могут негативно сказаться на их работе. Рекомендуется проводить визуальный осмотр каждые 10 000 километров пробега. Обратите внимание на:
- наличие утечек топлива;
- засоры в фильтрах;
- состояние распылителей.
2. Очистка форсунок
Если вы заметили, что форсунки загрязнены, их следует очистить. Существует несколько методов очистки:
- Химическая очистка: Используйте специальные жидкости для очистки форсунок, которые можно приобрести в автомагазинах. Процесс включает в себя промывание форсунок через систему подачи топлива.
- Ультразвуковая очистка: Этот метод более эффективен и позволяет удалить даже самые мелкие загрязнения. Для этого необходимо снять форсунки и поместить их в ультразвуковую ванну с очищающим раствором.
3. Проверка давления и распыления
После очистки форсунок важно проверить их давление и качество распыления. Для этого можно использовать специальное оборудование, которое позволяет измерить давление в системе и оценить равномерность распыления топлива. Неправильное давление может привести к неэффективному сгоранию и увеличению расхода топлива.
4. Замена форсунок
Если форсунки не поддаются очистке или имеют механические повреждения, их необходимо заменить. При выборе новых форсунок важно учитывать следующие моменты:
- Совместимость с двигателем Урал 4320;
- Качество и надежность производителя;
- Гарантия на продукцию.
Замена форсунок должна проводиться с соблюдением всех рекомендаций производителя. Убедитесь, что новые форсунки установлены правильно и герметично, чтобы избежать утечек и других проблем.
5. Профилактика проблем с форсунками
Для предотвращения проблем с форсунками рекомендуется:
- Использовать качественное топливо, соответствующее стандартам;
- Регулярно менять топливные фильтры;
- Следить за состоянием системы подачи топлива.
Соблюдение этих простых рекомендаций поможет продлить срок службы форсунок и обеспечить надежную работу двигателя Урал 4320.
Частота и методы очистки форсунок
Чистка форсунок является важной процедурой для поддержания оптимальной работы двигателя Урал 4320. Загрязненные форсунки могут привести к снижению мощности, увеличению расхода топлива и повышению выбросов вредных веществ. Поэтому регулярная очистка форсунок должна стать неотъемлемой частью технического обслуживания автомобиля.
Частота очистки форсунок зависит от нескольких факторов, включая условия эксплуатации, качество топлива и стиль вождения. В общем случае рекомендуется проводить очистку форсунок каждые 10-15 тысяч километров пробега. Однако, если автомобиль используется в тяжелых условиях (например, в условиях частых перегрузок или при движении по плохим дорогам), то интервал может быть сокращен до 5-7 тысяч километров.
Существует несколько методов очистки форсунок, каждый из которых имеет свои преимущества и недостатки:
- Химическая очистка: Этот метод включает использование специальных химических средств, которые растворяют отложения и загрязнения. Химическую очистку можно проводить как в сервисе, так и самостоятельно. Для этого необходимо приобрести специальный очиститель и следовать инструкциям на упаковке. Однако стоит учитывать, что не все химические средства подходят для всех типов форсунок, поэтому важно выбирать продукт, совместимый с вашим двигателем.
- Ультразвуковая очистка: Этот метод считается одним из самых эффективных. Ультразвуковая очистка позволяет удалить даже самые стойкие загрязнения, не повреждая детали. Процедура проводится в специализированных сервисах, где форсунки помещаются в ультразвуковую ванну с очищающим раствором. Этот метод рекомендуется проводить раз в 30-50 тысяч километров пробега.
- Механическая очистка: В некоторых случаях может потребоваться механическая очистка форсунок, особенно если они сильно загрязнены. Этот метод включает разборку форсунок и удаление загрязнений с помощью специальных инструментов. Механическая очистка требует определенных навыков и знаний, поэтому лучше доверить эту процедуру профессионалам.
- Продувка воздухом: Этот метод подходит для предварительной диагностики состояния форсунок. С помощью сжатого воздуха можно удалить часть загрязнений, однако для полноценной очистки этого недостаточно. Продувка может быть полезна в сочетании с другими методами.
Важно помнить, что регулярная очистка форсунок не только улучшает работу двигателя, но и продлевает срок службы самого автомобиля. Поэтому не стоит пренебрегать этой процедурой, особенно если вы заметили ухудшение работы двигателя или увеличение расхода топлива. Следите за состоянием форсунок и проводите их очистку в соответствии с рекомендациями, чтобы обеспечить надежную и эффективную работу вашего Урала 4320.
