В данной статье мы рассмотрим важный аспект обслуживания двигателей КамАЗ 740 — регулировку давления впрыска форсунок. Правильная настройка давления впрыска критически важна для обеспечения оптимальной работы двигателя, повышения его мощности и экономичности, а также снижения выбросов вредных веществ. Мы предоставим техническое руководство, включая таблицы норм давления, пошаговую инструкцию по регулировке и разбор типичных ошибок, что поможет владельцам и механикам избежать распространенных проблем и продлить срок службы двигателя.
Технические нормы и параметры для различных модификаций
Двигатели серии КамАЗ 740 выпускались в различных модификациях, каждая из которых имеет уникальные характеристики настройки топливной системы. Ключевым компонентом является форсунка закрытого типа с многодырчатым распылителем. Давление начала впрыска играет важную роль, так как влияет на качество образования смеси в камере сгорания.
Для стандартных атмосферных моделей, таких как КамАЗ-740.10 и 740.11, типичное давление составляет от 18 до 20 МПа. Эти параметры обеспечивают необходимую дробность струи топлива, что способствует эффективному сгоранию в условиях естественного наддува. Превышение этих значений может привести к жесткой работе двигателя, а их снижение — к недожогу топлива и образованию дыма.
Турбированные версии, включая популярные 740.13, 740.30 и более современные 740.50, требуют повышения давления для преодоления сопротивления воздуха в впускном коллекторе. В этом случае нормы давления варьируются от 22 до 24 МПа, что обеспечивает мелкодисперсный распыл даже при высоких оборотах коленчатого вала.
Параметры для атмосферных и турбированных версий
Различия в настройках зависят от уровня сжатия и давления наддува. В таблице ниже представлены справочные данные для основных серий двигателей. Эти данные следует использовать в качестве ориентира при регулировке на стенде.
| Модель двигателя | Тип системы | Давление начала впрыска (МПа) | Давление впрыска (МПа) |
|---|---|---|---|
| КамАЗ-740.10 / 740.11 | Атмосферный | 18,0 ± 0,8 | не менее 22,0 |
| КамАЗ-740.13 / 740.30 | Турбо | 22,0 ± 1,0 | не менее 26,0 |
| КамАЗ-740.50 / 740.55 | Евро-2 | 24,0 ± 0,8 | не менее 28,0 |
Важно помнить, что давление начала впрыска и максимальное давление впрыска — это разные параметры. Первое регулируется пружиной форсунки, а второе зависит от производительности топливного насоса высокого давления и режима работы плунжерной пары. Для точной диагностики необходимо проверять оба показателя на специализированном стенде.
⚠️ Внимание: Запрещено использовать форсунки с давлением начала впрыска ниже 16 МПа на турбированных двигателях. Это может привести к повреждению распылителя и поршня из-за нарушения фазы сгорания.
| Параметр | Значение | Примечание |
|---|---|---|
| Давление впрыска | 0,15 - 0,18 МПа | Нормальное рабочее давление |
| Регулировка давления | Вращение регулировочного винта | Увеличивает или уменьшает давление |
| Проверка давления | Манометр | Подключается к топливной рампе |
Интересные факты
Вот несколько интересных фактов о регулировке давления впрыска форсунок двигателя КамАЗ 740:
Оптимизация работы двигателя: Давление впрыска форсунок напрямую влияет на эффективность сгорания топлива. Правильная регулировка давления позволяет достичь оптимального соотношения воздух-топливо, что способствует улучшению мощности двигателя и снижению расхода топлива.
Влияние на выбросы: Неправильное давление впрыска может привести к увеличению выбросов вредных веществ в атмосферу. Регулировка давления помогает снизить уровень выбросов, что особенно важно в условиях ужесточающегося экологического законодательства.
Техническое обслуживание: Регулировка давления впрыска форсунок является важной частью технического обслуживания двигателя КамАЗ 740. Периодическая проверка и корректировка давления могут предотвратить серьезные поломки и продлить срок службы двигателя, что особенно актуально для коммерческого транспорта, где надежность и экономичность имеют первостепенное значение.
Влияние качества распыла на работу мотора
Качество распыления топлива зависит от состояния иглы распылителя и давления впрыска. Конус распыла должен быть однородным, без отдельных струй или капель. Если при проверке на стенде наблюдается подтекание топлива после завершения впрыска, такую форсунку использовать нельзя.
При снижении давления пружины топливо подается крупными каплями, которые не успевают полностью сгореть. Это приводит к образованию нагара на днище поршня и закоксовке колец. Внешно это проявляется черным выхлопом и снижением мощности двигателя. Регулировка давления помогает вернуть параметры факела распыла в допустимые значения.
В процессе эксплуатации пружина форсунки может терять характеристики, а в системе могут накапливаться отложения, мешающие движению иглы. Поэтому при каждом снятии топливной аппаратуры рекомендуется проводить полную диагностику и регулировку всех восьми форсунок с заменой регулировочных шайб при необходимости.
Диагностика и подготовка к регулировке
Перед внесением изменений в настройки давления важно провести полную диагностику форсунки. Попытка регулировки изношенного элемента не даст желаемого результата и лишь временно замаскирует проблему. Первым шагом всегда является визуальный осмотр и проверка герметичности запорного конуса.

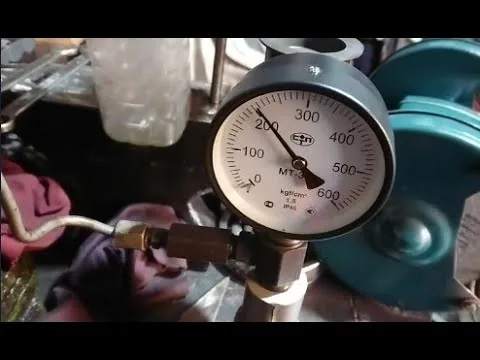

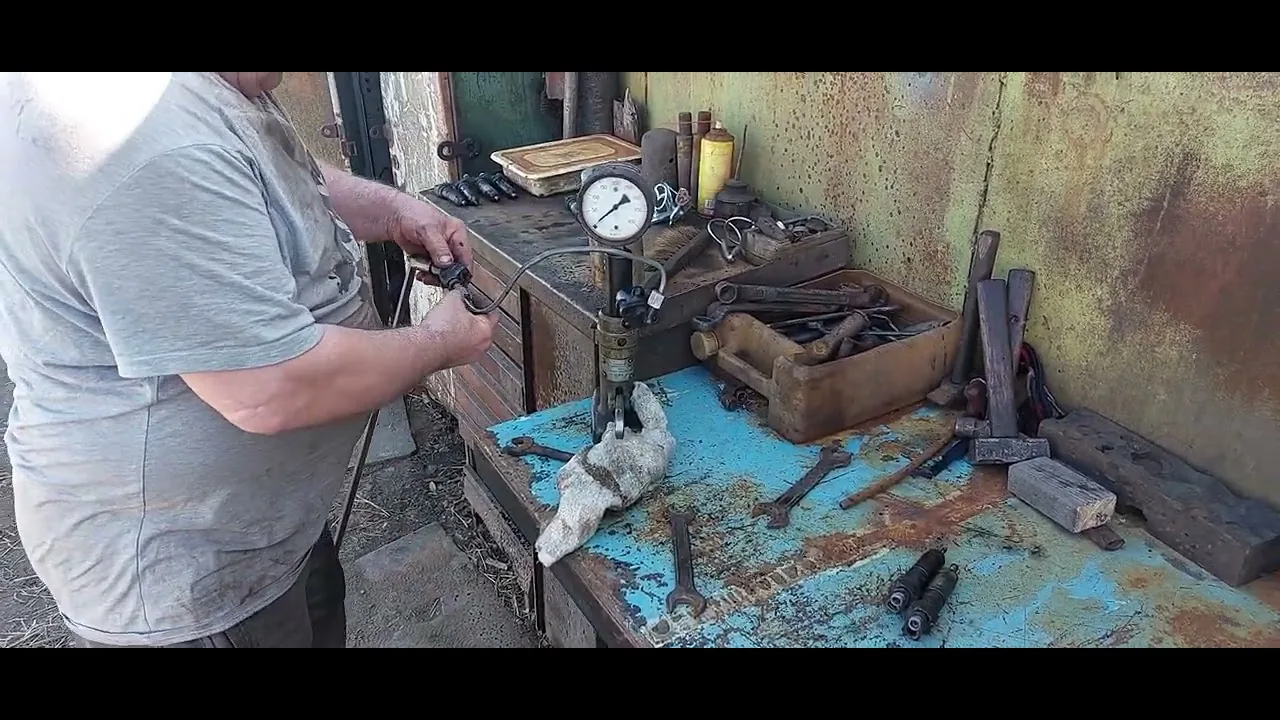

Проверка проводится на специализированном стенде, который создает давление в топливной системе. Топливо подается под давлением, и оператор следит за моментом начала впрыска и формой факела. Крайне важно, чтобы манометр стенда был откалиброван и показывал точные значения, так как это напрямую влияет на конечный результат настройки двигателя.
Если при достижении номинального давления впрыск не происходит или осуществляется слабо, это может указывать на заклинивание иглы или значительный износ распылителя. В таких случаях регулировка давления невозможна без замены распылительного узла или всей форсунки.
Проверка герметичности и формы факела
Герметичность системы проверяется созданием давления на 10–15% ниже давления начала впрыска. В этом режиме из распылительного отверстия не должно выделяться ни одной капли топлива. Допускается лишь небольшое увлажнение носика, но образование капель недопустимо.
Форма факела оценивается визуально при резком нажатии на рычаг стенда. Топливо должно выходить в виде конусообразного тумана, равномерно распределенного по окружности. Появление отдельных струек указывает на засорение отверстий распылителя или неправильное положение иглы.
Чистота топлива имеет решающее значение при проверке. Использование загрязненного дизельного топлива или керосина для промывки может привести к попаданию абразивных частиц между иглой и корпусом распылителя, что может необратимо повредить прецизионную пару.
Определение необходимости замены деталей
В ходе диагностики выявляются неисправности, которые нельзя устранить простыми регулировками. К таким проблемам относятся износ торца иглы, истирание направляющей части и потеря упругости пружины более чем на 10%. Если даже с новыми шайбами не удается установить давление в норме, необходимо заменить узел.
Распространенной ошибкой является попытка «восстановить» работоспособность форсунки чрезмерным сжатием пружины. Это может привести к детонации двигателя и быстрому выходу из строя шатунно-поршневой группы. Важно строго следовать заводским рекомендациям для конкретной модели двигателя.
Технология регулировки давления впрыска
Регулировка давления впрыска осуществляется изменением силы сжатия пружины форсунки. Для этого в конструкции предусмотрена регулировочная шайба, устанавливаемая под пружину. Изменяя её толщину, можно точно настроить момент подъема иглы распылителя.
Этот процесс требует внимательности и соблюдения чистоты. Все операции выполняются на разобранной и тщательно очищенной форсунке.
Инструменты и оборудование для регулировки
Для успешной регулировки давления впрыска форсунок двигателя КамАЗ 740 необходимо использовать специализированные инструменты и оборудование, которые обеспечат точность и надежность процесса. В этом разделе мы рассмотрим основные инструменты, которые понадобятся для выполнения данной процедуры.
1. Манометр для измерения давления: Это основной инструмент, который позволяет точно измерять давление в системе впрыска. Манометр должен иметь диапазон измерений, соответствующий рабочему давлению форсунок, а также быть оснащен адаптером для подключения к системе. Рекомендуется использовать манометры с высокой точностью, чтобы избежать ошибок в настройках.
2. Специальный стенд для регулировки форсунок: Стенд позволяет проводить тестирование и регулировку форсунок в условиях, приближенных к реальным. Он обеспечивает стабильное давление и возможность регулировки параметров впрыска. На стенде можно проверить работу форсунок на различных режимах, что позволяет выявить их неисправности и провести необходимые настройки.
3. Набор ключей и отверток: Для разборки и сборки элементов системы впрыска потребуется стандартный набор инструментов. Важно иметь под рукой как плоские, так и крестовые отвертки, а также ключи различных размеров для работы с крепежными элементами форсунок и других компонентов системы.
4. Уплотнительные кольца и прокладки: При регулировке давления впрыска может потребоваться замена уплотнительных колец и прокладок, чтобы избежать утечек топлива. Рекомендуется использовать оригинальные запчасти или качественные аналоги, чтобы обеспечить надежность соединений.
5. Очиститель для форсунок: Перед регулировкой рекомендуется очистить форсунки от загрязнений и отложений. Для этого можно использовать специальные очистители, которые помогут восстановить нормальную работу форсунок и улучшить их производительность.
6. Защитные средства: Не забывайте о безопасности при работе с топливной системой. Рекомендуется использовать перчатки и защитные очки, чтобы избежать контакта с химическими веществами и предотвратить травмы.
Соблюдение всех рекомендаций по выбору инструментов и оборудования позволит обеспечить качественную и безопасную регулировку давления впрыска форсунок двигателя КамАЗ 740, что в свою очередь положительно скажется на его работе и долговечности.
Необходимые инструменты для работы с форсунками
Для успешной регулировки давления впрыска форсунок двигателя КамАЗ 740 необходимо подготовить ряд инструментов и оборудования, которые обеспечат точность и безопасность выполнения работ. Ниже перечислены основные инструменты, которые понадобятся в процессе регулировки.
- Манометр для измерения давления: Это основной инструмент, который позволяет точно измерить давление впрыска. Манометр должен иметь диапазон измерений, подходящий для работы с дизельными форсунками, и быть оснащен адаптером для подключения к системе впрыска.
- Ключи и отвертки: Для демонтажа и установки форсунок потребуются различные ключи (обычно, это ключи на 10 и 12 мм) и отвертки. Важно использовать инструменты, которые подходят по размеру, чтобы избежать повреждения крепежных элементов.
- Специальный инструмент для снятия форсунок: В некоторых случаях может потребоваться специальный съемник, который облегчает процесс извлечения форсунок из головки блока цилиндров, особенно если они застряли.
- Тестовый стенд для форсунок: Если есть возможность, использование тестового стенда значительно упростит процесс проверки и регулировки давления впрыска. На стенде можно не только измерить давление, но и проверить распыление и работу форсунок в различных режимах.
- Очиститель для форсунок: Перед регулировкой рекомендуется очистить форсунки от загрязнений. Для этого можно использовать специальные жидкости, которые помогут удалить нагар и отложения, что обеспечит более точные результаты регулировки.
- Перчатки и защитные очки: Работая с топливной системой, важно соблюдать меры безопасности. Перчатки защитят руки от воздействия топлива, а очки предотвратят попадание загрязнений в глаза.
- Инструменты для проверки герметичности: Для проверки герметичности соединений и самой форсунки могут понадобиться дополнительные инструменты, такие как насос для создания давления и мыльный раствор для выявления утечек.
Подготовив все необходимые инструменты, можно переходить к процессу регулировки давления впрыска форсунок. Важно помнить, что точность и аккуратность на каждом этапе работы обеспечат надежную и эффективную работу двигателя КамАЗ 740.
Специальное оборудование для диагностики и настройки
Для диагностики и настройки давления впрыска форсунок двигателя КамАЗ 740 необходимо использовать специализированное оборудование, которое обеспечивает точные измерения и корректные настройки. Основные инструменты и устройства, которые могут понадобиться в процессе работы, включают:
- Манометр для измерения давления: Это устройство позволяет точно измерить давление в системе впрыска. Манометры могут быть как механическими, так и электронными. Важно выбирать манометр, который соответствует диапазону давления, характерному для двигателя КамАЗ 740.
- Тестовый стенд для форсунок: Это оборудование позволяет проводить испытания форсунок на предмет их работоспособности и качества распыла. Стенд может быть оснащен системой, имитирующей условия работы двигателя, что позволяет получить более точные данные о состоянии форсунок.
- Компьютерная диагностика: Современные системы диагностики позволяют подключать компьютер к бортовой системе автомобиля для считывания ошибок и параметров работы двигателя. Это может помочь в выявлении проблем, связанных с давлением впрыска и работой форсунок.
- Специальные адаптеры и переходники: Для подключения манометров и других измерительных приборов к системе впрыска могут потребоваться специальные адаптеры. Они обеспечивают герметичное соединение и предотвращают утечки топлива.
- Инструменты для разборки и сборки: Для доступа к форсункам и их регулировки могут понадобиться различные инструменты, такие как ключи, отвертки и другие ручные инструменты. Важно использовать качественные инструменты, чтобы избежать повреждений деталей.
Кроме того, для успешной диагностики и настройки давления впрыска необходимо иметь доступ к технической документации, в которой указаны нормы и параметры, соответствующие конкретной модели двигателя. Это поможет правильно интерпретировать полученные данные и выполнить необходимые регулировки.
Важно отметить, что работа с системой впрыска требует высокой квалификации и опыта, так как неправильные настройки могут привести к ухудшению работы двигателя, повышенному расходу топлива и увеличению выбросов вредных веществ. Поэтому рекомендуется проводить диагностику и настройку давления впрыска только в специализированных сервисах или под руководством опытных специалистов.
Проверка и тестирование после регулировки
После завершения регулировки давления впрыска форсунок двигателя КамАЗ 740 крайне важно провести проверку и тестирование системы, чтобы убедиться в правильности выполненных работ и оптимальной работе двигателя. Этот процесс включает несколько этапов, каждый из которых играет ключевую роль в обеспечении надежности и эффективности работы двигателя.
1. Визуальный осмотр
Первым шагом после регулировки является визуальный осмотр всех соединений и компонентов системы впрыска. Необходимо убедиться, что все крепления надежно затянуты, а шланги и трубопроводы не имеют повреждений или утечек. Особое внимание следует уделить местам соединения форсунок с топливной рампой и трубопроводами, так как здесь может возникнуть утечка топлива, что приведет к серьезным последствиям.
2. Проверка давления впрыска
Следующим этапом является проверка давления впрыска. Для этого используется манометр, который подключается к специальному разъему на топливной рампе. Давление должно соответствовать заводским параметрам, указанным в технической документации. Если давление ниже нормы, это может указывать на неисправность топливного насоса или засорение фильтров. Если же давление выше нормы, это может привести к переобогащению смеси и увеличенному расходу топлива.
3. Тестирование работы двигателя
После проверки давления впрыска необходимо провести тестирование работы двигателя. Для этого запускается двигатель и проверяется его стабильность на холостом ходу. Важно обратить внимание на наличие посторонних звуков, вибраций и нестабильной работы. Если двигатель работает ровно и без перебоев, это хороший знак. Однако, если наблюдаются проблемы, необходимо провести дополнительную диагностику.
4. Проверка на дымность
Еще одним важным аспектом является проверка на дымность выхлопных газов. Для этого можно использовать дымомер или просто визуально оценить цвет выхлопа. Черный дым может свидетельствовать о переобогащении топливной смеси, а синий – о наличии масла в камере сгорания. Оба этих признака требуют внимания и могут указывать на необходимость дальнейшей регулировки или ремонта.
5. Долговременные испытания
После первичной проверки и тестирования рекомендуется провести долговременные испытания в различных режимах работы двигателя. Это позволит выявить возможные проблемы, которые могут проявиться только при длительной эксплуатации. Важно следить за расходом топлива, динамикой разгона и общей работой двигателя в различных условиях.
Таким образом, проверка и тестирование после регулировки давления впрыска форсунок являются неотъемлемой частью процесса обслуживания двигателя КамАЗ 740. Эти действия помогут обеспечить надежную и эффективную работу двигателя, а также предотвратить возможные неисправности в будущем.
Методы проверки эффективности работы форсунок
Проверка эффективности работы форсунок является важным этапом диагностики системы впрыска двигателя КамАЗ 740. Существуют различные методы, позволяющие оценить состояние форсунок и их способность обеспечивать оптимальное распыление топлива. Рассмотрим основные из них.
1. Визуальный осмотр
Первым шагом в проверке форсунок является их визуальный осмотр. Необходимо обратить внимание на наличие утечек топлива, коррозии или механических повреждений. Также стоит проверить состояние уплотнительных колец, так как их износ может привести к неправильной работе форсунок.
2. Проверка давления впрыска
Для оценки работы форсунок необходимо измерить давление впрыска. Это можно сделать с помощью манометра, подключенного к системе впрыска. Давление должно соответствовать заводским характеристикам, указанным в технической документации. Если давление ниже нормы, это может указывать на засорение фильтров или неисправность топливного насоса.
3. Тест на распыление
Тест на распыление позволяет оценить качество распыления топлива. Для этого форсунки снимаются и устанавливаются на специальный стенд, где подается топливо под давлением. Визуально оценивается форма и равномерность распыления. Идеальный распыл должен быть мелкодисперсным, что обеспечивает лучшее смешивание с воздухом и, как следствие, более полное сгорание топлива.
4. Проверка на герметичность
Герметичность форсунок также играет важную роль в их работе. Для проверки герметичности можно использовать метод, при котором форсунка устанавливается в специальный стенд, и подается давление. Если из форсунки начинает вытекать топливо, это свидетельствует о ее неисправности и необходимости замены.
5. Компьютерная диагностика
Современные методы диагностики включают использование компьютерных систем, которые позволяют проводить анализ работы форсунок в реальном времени. С помощью специального программного обеспечения можно получить данные о времени открытия форсунок, количестве впрыскиваемого топлива и других параметрах, что значительно упрощает процесс диагностики.
6. Тестирование на стенде
Наиболее точным методом проверки является тестирование форсунок на стенде, который имитирует условия работы двигателя. Это позволяет не только проверить распыление, но и оценить работу форсунок при различных режимах нагрузки. Стендовые испытания дают возможность выявить скрытые дефекты, которые могут не проявляться при обычной эксплуатации.
Каждый из перечисленных методов имеет свои преимущества и недостатки, и их комбинирование позволяет получить наиболее полное представление о состоянии форсунок. Регулярная проверка и обслуживание форсунок помогут избежать серьезных проблем с двигателем и продлить срок его службы.
Анализ результатов и возможные корректировки
После проведения регулировки давления впрыска форсунок двигателя КамАЗ 740 важно провести анализ полученных результатов. Этот этап позволяет оценить эффективность выполненных работ и выявить возможные проблемы, которые могут возникнуть в процессе эксплуатации двигателя.
Первым шагом в анализе результатов является проверка давления впрыска. Для этого необходимо использовать манометр, который должен быть подключен к системе впрыска. Давление должно соответствовать заводским параметрам, указанным в технической документации. Если давление ниже нормы, это может указывать на засорение фильтров или неисправность топливного насоса. В случае, если давление выше нормы, это может привести к увеличенному расходу топлива и образованию углеродных отложений в камере сгорания.
Следующим этапом является оценка работы форсунок. Для этого можно провести тест на распыление топлива. Правильно отрегулированные форсунки должны обеспечивать равномерное распыление топлива в камере сгорания. Неправильная работа форсунок может привести к неэффективному сгоранию топлива, что, в свою очередь, негативно скажется на мощности двигателя и его экономичности.
Также важно обратить внимание на работу двигателя в различных режимах. Необходимо провести тест-драйв, чтобы оценить динамику разгона, стабильность работы на холостом ходу и отсутствие посторонних шумов. Если двигатель работает нестабильно или проявляются вибрации, это может указывать на необходимость дополнительных корректировок.
В случае выявления проблем, связанных с давлением впрыска или работой форсунок, необходимо провести корректировки. Это может включать в себя повторную регулировку давления, очистку форсунок или замену неисправных компонентов. Важно помнить, что любые изменения должны проводиться с учетом рекомендаций производителя и с использованием качественных запчастей.
Кроме того, стоит учитывать, что регулировка давления впрыска может потребовать периодического контроля и корректировки в зависимости от условий эксплуатации автомобиля. Например, при изменении качества топлива или при значительных изменениях в температурных условиях может потребоваться повторная проверка и настройка системы впрыска.
Таким образом, анализ результатов регулировки давления впрыска форсунок двигателя КамАЗ 740 является важным этапом, который позволяет не только оценить эффективность проведенных работ, но и выявить возможные проблемы, требующие дальнейшего вмешательства. Регулярный мониторинг и корректировка системы впрыска помогут обеспечить надежную и экономичную работу двигателя на протяжении всего срока его эксплуатации.
