Как проверить обратку с форсунок КамАЗ и отрегулировать ТНВД

Опубликовано: 02.10.2026

В данной статье мы подробно рассмотрим процесс диагностики и регулировки обратки топливных форсунок КамАЗ, что является ключевым аспектом для обеспечения эффективной работы двигателя. Правильная настройка и контроль норм слива обратки позволяют предотвратить повышенный расход топлива и снизить риск возникновения серьезных неисправностей в системе впрыска. Мы предоставим практическую методику проверки ТНВД своими руками, что поможет владельцам и механикам самостоятельно выявлять и устранять проблемы, обеспечивая надежность и долговечность работы транспортного средства.

Принцип работы системы слива и роль давления

Топливная система дизельного двигателя КамАЗ устроена так, что к каждой форсунке подается больше дизельного топлива, чем нужно для сгорания в цилиндре. Избыток топлива необходим для смазки иглы и корпуса распылителя, а также для отвода тепла, которое может перегревать детали. Неиспользованное топливо возвращается через сливную магистраль в бак или поступает на вход низкого давления топливного насоса высокого давления (ТНВД).

Ключевым аспектом системы является давление, необходимое для открытия иглы распылителя. Если давление снижается из-за износа пружины или загрязнения, начинается неконтролируемый подтек топлива. В нормальных условиях игла плотно прилегает к седлу, позволяя проходить лишь минимальному количеству дизеля для смазки. Нарушение герметичности приводит к тому, что топливо начинает поступать в цилиндр в виде непрерывной струи или капель, что вызывает переобогащение топливной смеси.

Система обратной подачи выполняет роль стабилизатора давления. Во время работы двигателя часть топлива постоянно циркулирует, омывая форсунки. Если слив топлива становится слишком большим, насос подкачки не успевает компенсировать потери, и в системе питания могут образоваться воздушные пробки. Воздух, попадающий в ТНВД, сжимается и мешает созданию необходимого давления впрыска, что может привести к пропуску воспламенения.

⚠️ Важно: Долгосрочная эксплуатация двигателя с неисправными форсунками и значительной обраткой может привести к прогару поршней и закоксовке колец из-за смывания масляной пленки со стенок цилиндра избыточным топливом.

Чтобы понять масштаб проблемы, стоит обратить внимание на распределение топлива. На холостом ходу потребление минимально, поэтому даже небольшая утечка одной форсунки может «обезглавить» остальные цилиндры, лишив их давления. Это объясняет, почему двигатель может глохнуть сразу после запуска или работать только на высоких оборотах, когда производительность подкачивающего насоса возрастает.

Методика замера слива и нормативные показатели

Диагностика начинается с визуального осмотра и подготовки измерительных емкостей. Для точных данных потребуется прозрачная градуированная емкость объемом не менее 200 мл и секундомер. Замеры следует проводить на прогретом двигателе, так как вязкость холодного топлива может исказить результаты, делая слив визуально меньшим.

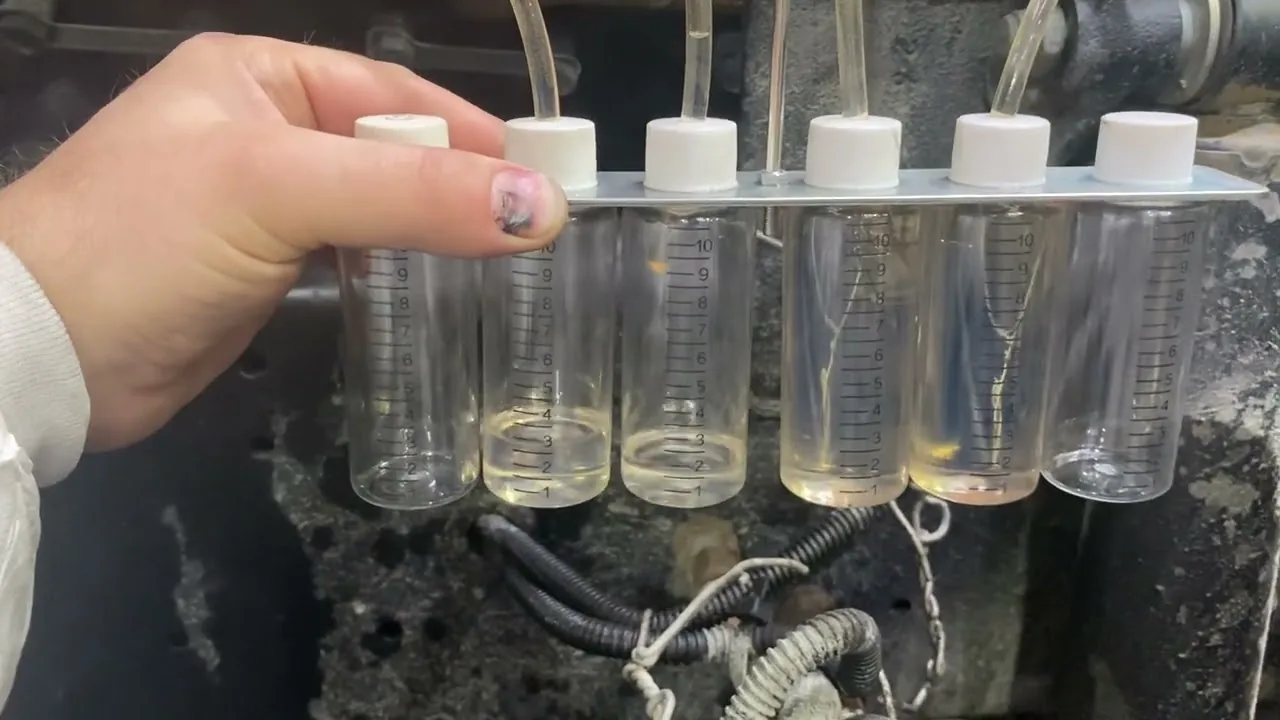

Измерение выполняется на работающем двигателе. Нужно отсоединить сливные шланги от каждой форсунки по отдельности или использовать коллекторную трубку с отводами, если конструкция это позволяет. Замер проводится в течение фиксированного времени, обычно 60 секунд, при стабильных оборотах холостого хода. Полученный объем сравнивается с эталонными значениями.

Нормативы слива варьируются в зависимости от модели двигателя и типа распылителей. Для старых двигателей КамАЗ-740 (Евро-0, Евро-1, Евро-2) с механическим ТНВД ЯЗДА действуют одни показатели, а для более современных модификаций с электронной системой — более строгие. Превышение допустимых значений указывает на необходимость замены или ремонта распылителя.

Модель двигателя	Допустимый слив (мл/мин)	Критический износ (мл/мин)
КамАЗ-740 (Евро-0/1/2)	до 45-50	более 90
КамАЗ-740 (Евро-3)	до 35-40	более 70
КамАЗ-740 (Евро-4/5)	до 25-30	более 50

Если одна форсунка сливает значительно больше остальных, это не всегда указывает на проблему только в ней. Повышенный слив может скрывать проблемы с подачей, но чаще всего это признак износа запорного конуса иглы. Сравнительный анализ показаний всех цилиндров помогает выявить аномалии: в исправном двигателе разброс значений не должен превышать 10-15%.

На двигателях с системой Common Rail (Евро-4 и выше) процедура может отличаться. В таких случаях слив часто организован через единую сливную рампу, и замеряют суммарный слив или используют специальные переходники. Однако принцип остается прежним: избыточный поток указывает на потерю герметичности.

⚠️ Внимание: При проведении замеров на работающем двигателе соблюдайте осторожность. Топливо находится под высоким давлением, и попадание струи на кожу может привести к серьезным травмам. Используйте защитные очки и перчатки.

Для более точной диагностики на стационарном стенде проверяют не только слив, но и факел распыла. Тем не менее, в полевых условиях метод «стаканчиков» является наиболее информативным. Если слив в норме, но двигатель работает некорректно, стоит искать причину в ТНВД или компрессии двигателя.

Параметр диагностики	Нормальные значения	Способы регулировки
Давление в системе	0,5 - 0,8 МПа	Регулировка клапана обратки
Температура топлива	20 - 60 °C	Установка термостата
Уровень загрязненности	Не более 10%	Замена фильтров, промывка системы

Интересные факты

Вот несколько интересных фактов о диагностике и регулировке обратки форсунок КамАЗ:

Технология обратной промывки: В современных системах диагностики форсунок КамАЗ используется метод обратной промывки, который позволяет не только проверить работоспособность форсунок, но и очистить их от загрязнений. Это особенно важно для дизельных двигателей, где даже небольшие отложения могут существенно повлиять на эффективность работы.
Влияние на экономию топлива: Правильная регулировка обратки форсунок может значительно снизить расход топлива. Неправильно отрегулированные форсунки могут приводить к неэффективному сгоранию топлива, что увеличивает расход и выбросы вредных веществ. Оптимальная настройка позволяет достичь лучшего сгорания и, как следствие, экономии.
Использование специализированного оборудования: Для диагностики и регулировки форсунок КамАЗ часто применяются специальные стенды и диагностические приборы, которые позволяют точно измерять параметры работы форсунок, такие как давление, объем обратки и распыление. Это оборудование помогает быстро выявить неисправности и провести необходимые настройки, что значительно сокращает время на обслуживание.

Диагностика ТНВД через обратную магистраль

Проверка системы включает не только форсунки, но и топливный насос высокого давления (ТНВД), который имеет внутреннюю смазочную и сливную систему. Плунжерные пары ТНВД подвержены износу, что может привести к перепуску топлива внутри насоса. Это топливо попадает в полость кулачкового вала, а затем в картер двигателя или в обратную магистраль. Данное явление называется «уход топлива в масло» или повышенный внутренний перепуск.

Для оценки состояния плунжерных пар ТНВД необходимо отключить сливную магистраль от форсунок и запустить двигатель. Если при закрытой обратке от форсунок давление в системе резко падает или двигатель глохнет из-за недостатка топлива, это свидетельствует о исправности ТНВД, а проблема заключается в магистралях. Если двигатель продолжает работать, но с перебоями, или слив через вентиляционную трубку насоса значительный, это указывает на износ ТНВД.

Существует способ проверки производительности секций ТНВД по сливу. Для этого измеряется объем топлива, выходящего через дренажное отверстие насоса (если оно предусмотрено) или через специальный штуцер. Избыточный слив через корпус ТНВД говорит о том, что плунжерные пары исчерпали свой ресурс и не способны создать необходимое давление даже при полной подаче.

Ключевым этапом является проверка герметичности нагнетательных клапанов. Если клапан не удерживает, топливо после впрыска возвращается обратно в насос, что приводит к падению давления в трубке высокого давления. Это может вызвать вторичный впрыск или подтекание форсунки. Проверить это можно, создав давление в системе и наблюдая за показаниями манометра: падение давления при закрытом выходе укажет на проблему с герметичностью.

Подготовьте чистую емкость и шланг для подключения к выходу ТНВД.
Отключите подачу топлива к двигателю, оставив только вход от подкачивающего насоса.
Измерьте объем топлива, проходящего через ТНВД на холостом ходу, и сравните его с паспортными данными для конкретной модели насоса (например, ЯЗДА 337, 337-40 и т.д.).
Обратите внимание на цвет выхлопа: черный дым при переобогащении может свидетельствовать о том, что ТНВД подает слишком много топлива, которое не сгорает.

На практике часто возникает ситуация, когда после замены форсунок проблема не исчезает. Это может означать, что ТНВД не удерживает давление из-за износа. В таком случае никакие регулировки подачи не помогут, пока не будет проведена дефектовка и замена плунжерных пар.

Причины повышенного слива и способы устранения

Основной фактор, способствующий увеличению слива, — механический износ. Игла распылителя и седло со временем теряют форму из-за трения и ударных нагрузок. Даже незначительное изменение геометрии может привести к утечкам. Кроме того, наличие воды в топливе вызывает коррозию, которая разрушает рабочие поверхности и увеличивает зазоры.

Второй частой причиной является загрязнение. Твердые частицы, попадающие между иглой и седлом, мешают игле плотно закрываться. Это может быть временной проблемой, если частица мягкая, но абразивный износ часто становится необратимым. Использование некачественного топлива значительно ускоряет этот процесс, что может вывести дорогостоящую технику из строя всего за несколько тысяч километров.

Третья причина — ослабление или поломка пружины форсунки. Пружина создает давление, которое прижимает иглу к седлу. Если она теряет упругость или ломается, давление открытия снижается, и топливо начинает поступать в цилиндр раньше и в большем объеме, что усиливает слив через зазоры. Для регулировки давления открытия используются шайбы или замена пружины.

Износ запорного конуса иглы распылителя.
Попадание абразивных частиц в зону взаимодействия иглы.
Коррозия деталей из-за присутствия воды в топливе.
Ослабление или поломка пружины форсунки.
Задиры на направляющей части иглы.

Решение проблемы начинается с промывки системы. Если форсунки загрязнены, ультразвуковая чистка на специальном стенде может восстановить их функциональность. Однако в случае критического износа потребуется замена распылителя. Для двигателей КамАЗ часто меняют весь распылитель в сборе, так как это более надежный и быстрый способ, чем притирка старых деталей.

При сборке форсунок крайне важно соблюдать чистоту. Любая пылинка, попавшая внутрь, может стать причиной износа. Также важен момент затяжки форсунки: недожатая форсунка будет перегреваться, а перетянутая может привести к деформации корпуса, что вызовет заклинивание иглы.

Типичные ошибки при обслуживании топливной

Неопытные механики часто совершают ошибки, которые не только не решают проблему, но и усугубляют её. Одной из распространённых ошибок является установка форсунок с неправильным давлением открытия. Если установить форсунки с более высоким давлением, топливный насос высокого давления (ТНВД) может не справиться с их «продавливанием». Это приведёт к перебоям в работе двигателя и минимальному сливу, но отсутствию впрыска.

Ещё одной распространённой ошибкой является пренебрежение состоянием топливных трубок высокого давления. Если трубки деформированы или имеют внутренние расслоения, это создаёт дополнительное сопротивление или изменяет объём впрыска. В результате усилия по настройке форсунок и насоса оказываются напрасными. При серьёзной ревизии системы трубки следует заменять.

Третья ошибка заключается в использовании герметиков на резьбовых соединениях топливной системы. Это строго запрещено. Частицы герметика могут попасть в плунжерную пару или распылитель, что приведёт к заклиниванию. Все соединения должны уплотняться исключительно металлическими прокладками или конусными посадками.

Установка форсунок с различным давлением открытия — приводит к неравномерной работе двигателя, детонации и быстрому износу поршневой группы; необходимо подбирать форсунки одной группы.
Игнорирование прокачки системы после замены — оставшийся воздух может вызвать гидроудары в ТНВД и неравномерный впрыск; систему следует прокачивать до полного исчезновения пузырьков в прозрачном шланге.
Использование неподходящих уплотнений — применение резиновых или паронитовых прокладок вместо медных в высоконагруженных узлах может привести к протечкам и пожароопасным ситуациям.
Попытка регулировки без снятия нагрузки — регулировка ТНВД «на слух» без стендовой проверки с нагрузкой часто приводит к неправильному углу опережения и дымлению.

Также важно правильно выбирать запасные части. Рынок переполнен подделками, особенно распылителями. Оригинальные распылители Bosch или ЯЗДА служат значительно дольше дешёвых аналогов. Экономия на распылителях часто приводит к перерасходу топлива, который за 10-20 тысяч километров может превысить стоимость самых дорогих оригинальных запчастей.

Профилактика и продление ресурса аппаратуры

Чтобы минимизировать проблемы с обраткой и сливом, важно соблюдать правила эксплуатации дизельного двигателя. В первую очередь, обратите внимание на качество топлива. Заправка на надежных АЗС — это необходимость, а не просто совет. Современные топливные системы КамАЗа, даже механические, чувствительны к воде и загрязнениям.

Регулярная замена топливных фильтров — второй ключевой аспект долговечности двигателя. Не откладывайте замену фильтров, даже если они выглядят чистыми. Вода и парафины, накапливающиеся в фильтре, могут попасть в систему при запуске в мороз. Для двигателей КамАЗ рекомендуется менять фильтры каждые 10-15 тысяч километров, а зимой — чаще.

Своевременный слив отстоя из фильтров-отстойников позволяет удалить воду до попадания в ТНВД. Зимой полезно использовать антигели, но только от проверенных производителей. Самодельные смеси с керосином могут ухудшить смазывающие свойства дизельного топлива, что приведет к ускоренному износу плунжерных пар.

Мероприятие	Периодичность	Влияние на ресурс
Замена фильтров тонкой очистки	10 000 - 15 000 км	Высокое (защита от абразива)
Слив отстоя	Каждую заправку / 500 км	Критическое (защита от воды)
Проверка слива форсунок	ТО-2 (30 000 км)	Среднее (ранняя диагностика)

Также важно следить за состоянием системы вентиляции картера. Если двигатель начинает "сапунить", давление в картере увеличивается, что может выдавливать масло через систему вентиляции во впуск, а затем в цилиндры и на распылители. Это приводит к закоксовке. Здоровый двигатель — это чистые форсунки.

Восстановление работоспособности системы

Если диагностика выявила значительный износ, единственным правильным решением будет замена поврежденных компонентов. Ремонт распылителей с помощью притирки в домашних условиях возможен, но требует высокой квалификации и специальной притирочной пасты. Чаще всего выгоднее и надежнее установить новый распылитель.

При установке новых форсунок обязательно проверьте давление начала впрыска на стенде. Для двигателей КамАЗ-740 это давление обычно составляет 220 бар (кгс/см²) для старых моделей и может достигать 280-300 бар для более современных версий. Регулировка производится с помощью набора регулировочных шайб, которые устанавливаются под пружину.

После сборки системы и установки на двигатель необходимо удалить воздух. Прокачка осуществляется ручным насосом до тех пор, пока топливо не начнет поступать плотной струей без пузырьков. Затем двигатель запускается, и выполняется повторный визуальный осмотр на предмет утечек в соединениях.

Правильное обслуживание топливной системы КамАЗа значительно продлевает срок службы двигателя и позволяет сэкономить на ремонте. Понимание процессов в обратной магистрали дает водителю или механику мощный инструмент для быстрой диагностики. Не стоит игнорировать простые замеры, так как они могут помочь избежать дорогостоящего капитального ремонта двигателя.

В конечном итоге стабильная работа дизельного двигателя зависит от гармонии между подачей топлива насосом и его сгоранием в цилиндрах. Нарушение этого баланса через систему обратки — первый сигнал, который нельзя игнорировать. Своевременная реакция на изменения в работе мотора помогает сохранить ресурсы техники и обеспечивает безопасность на дороге.

Оборудование и инструменты для диагностики обратки

Для эффективной диагностики и регулировки обратки форсунок двигателей КамАЗ необходимо использовать специализированное оборудование и инструменты, которые обеспечивают точность измерений и надежность результатов. В этом разделе рассмотрим основные устройства и инструменты, которые помогут в проведении диагностики.

1. Стенд для проверки форсунок

Стенды для проверки форсунок являются основным инструментом для диагностики их работы. Они позволяют проводить тестирование на различных режимах, включая проверку давления, распыла и обратного потока. На стенде можно установить форсунки, подключить их к системе подачи топлива и провести необходимые замеры. Современные стенды могут быть оснащены компьютерными системами, которые автоматически анализируют данные и выдают результаты в виде графиков и таблиц.

2. Манометры

Манометры используются для измерения давления в системе подачи топлива. Они позволяют определить, соответствует ли давление установленным нормам, что важно для корректной работы форсунок. При использовании манометров необходимо следить за их точностью и калибровкой, чтобы избежать ошибок в измерениях.

3. Измерительные приборы для обратного потока

Для диагностики обратки форсунок также необходимы специальные измерительные приборы, которые позволяют точно определить объем обратного потока. Эти устройства могут быть как механическими, так и электронными. Они должны обеспечивать высокую точность измерений, так как даже небольшие отклонения могут указывать на неисправности в работе форсунок.

4. Топливо для тестирования

Для проведения диагностики необходимо использовать качественное топливо, соответствующее требованиям производителя. Некачественное топливо может повлиять на результаты тестирования и привести к неправильным выводам. Рекомендуется использовать топливо, которое прошло предварительную фильтрацию и соответствует стандартам.

5. Инструменты для демонтажа и монтажа форсунок

Для работы с форсунками потребуются различные инструменты, такие как ключи, отвертки, а также специальные приспособления для демонтажа и монтажа. Важно использовать инструменты, которые не повредят детали, чтобы избежать дополнительных затрат на ремонт.

6. Компьютерные программы для диагностики

Современные технологии позволяют использовать компьютерные программы для диагностики и анализа работы форсунок. Эти программы могут подключаться к стендам и другим измерительным устройствам, собирая данные и предоставляя подробные отчеты о состоянии форсунок. Они могут также содержать базы данных с рекомендациями по ремонту и регулировке.

Использование вышеуказанного оборудования и инструментов позволит провести качественную диагностику и регулировку обратки форсунок КамАЗ, что в свою очередь обеспечит надежную и эффективную работу двигателя. Правильный выбор инструментов и их грамотное использование являются залогом успешного выполнения всех необходимых процедур.

Анализ результатов диагностики и интерпретация данных

Анализ результатов диагностики обратки форсунок КамАЗ является важным этапом в процессе обслуживания и ремонта дизельных двигателей. Правильная интерпретация данных позволяет выявить возможные неисправности и определить необходимость регулировки или замены форсунок.

Первым шагом в анализе является оценка полученных показателей работы форсунок. Для этого используются специальные диагностические приборы, которые позволяют измерять давление, объем и время распыла топлива. Основные параметры, на которые следует обратить внимание, включают:

Давление распыла: Нормальное давление распыла должно соответствовать заводским характеристикам. Если давление ниже нормы, это может указывать на засорение или износ форсунки.
Объем распыла: Объем топлива, распыляемого форсункой за единицу времени, также должен соответствовать стандартам. Снижение объема может свидетельствовать о проблемах с обраткой или недостаточной подачей топлива.
Форма распыла: Качество распыла топлива влияет на эффективность сгорания. Неправильная форма распыла может привести к неравномерному сгоранию и увеличению выбросов.

После получения данных необходимо провести их сравнение с эталонными значениями, указанными в технической документации. Если результаты диагностики показывают отклонения от нормы, следует провести более глубокий анализ, включая проверку состояния топливной системы, фильтров и насосов.

Одним из ключевых аспектов является проверка работы системы обратки. Неисправности в этой системе могут привести к неправильной подаче топлива и, как следствие, к ухудшению работы двигателя. Для этого необходимо:

Проверить наличие утечек в системе обратки, которые могут привести к снижению давления.
Оценить состояние шлангов и соединений на предмет износа или повреждений.
Проверить работу обратного клапана, который отвечает за поддержание необходимого давления в системе.

Интерпретация данных диагностики должна учитывать не только количественные показатели, но и качественные аспекты работы двигателя. Например, если двигатель работает с перебоями или наблюдаются повышенные выбросы, это может указывать на необходимость регулировки форсунок или их замены.

В заключение, анализ результатов диагностики и интерпретация данных являются неотъемлемой частью процесса обслуживания форсунок КамАЗ. Правильная оценка состояния системы обратки и форсунок позволяет не только продлить срок службы двигателя, но и повысить его эффективность и экономичность.
