Клапан замедлительный КамАЗ и его регулировка

Опубликовано: 02.10.2026

Клапан замедлительный КамАЗ играет ключевую роль в обеспечении безопасности и управляемости грузового автомобиля, позволяя эффективно контролировать скорость при торможении. В данной статье мы подробно рассмотрим устройство этого важного элемента, а также предоставим пошаговое руководство по его диагностике и настройке. Знание принципов работы и правильная регулировка клапана помогут избежать серьезных неисправностей, продлить срок службы автомобиля и повысить комфорт вождения.

Принцип действия и конструктивные особенности узла

Клапан замедлителя, устанавливаемый на грузовиках Камского автозавода, представляет собой электропневматическое устройство. Оно преобразует электрический сигнал от переключателя или педали в механическое действие пневматической системы. Конструкция может варьироваться в зависимости от модели грузовика и года выпуска, однако основной принцип работы остается неизменным. При подаче электрического напряжения на электромагнит клапан открывает путь для сжатого воздуха, поступающего от ресивера к исполнительным механизмам двигателя.

Главная функция устройства — обеспечить быструю реакцию тормозной системы двигателя. Когда водитель активирует переключатель на панели или нажимает на педаль, электрический ток поступает на обмотку соленоида. Это создает магнитное поле, которое втягивает сердечник и открывает клапанное седло. Сжатый воздух под давлением поступает в пневмокамеры, воздействуя на рейку топливного насоса высокого давления (ТНВД) и заслонку выпускного коллектора.

На современных моделях с двигателями КамАЗ-740 евро-3, евро-4 и выше система может быть интегрирована в общий электронный блок управления (ЭБУ). В таких случаях клапан управляется не напрямую от бортовой сети 24В, а через сигналы низкой мощности от контроллера. Это требует более тщательной диагностики проводки и датчиков. В старых моделях используется прямая коммутация через механические выключатели.

⚠️ Важно: Перед началом любых работ по демонтажу или проверке клапана необходимо полностью стравить давление из пневмосистемы. Резкий выход воздуха под давлением может привести к травмам или выбросу конденсата и масла в глаза.

Устройство состоит из корпуса, электромагнитной катушки, подвижного якоря (сердечника), возвратной пружины и уплотнительных элементов. Герметичность системы обеспечивается резиновыми манжетами и сальниками, которые со временем могут терять свои свойства из-за морозов или воздействия агрессивной среды. Состояние уплотнителей часто становится причиной утечек, которые сложно обнаружить визуально без применения мыльного раствора.

Различия систем на двигателях Евро-2 и Евро-3/4

На двигателях стандарта Евро-2 управление клапаном замедлителя осуществляется с помощью механического крана или простого электрического выключателя, который подает 24В на соленоид. Схема подключения проста: выключатель — предохранитель — клапан — масса. Диагностика сводится к проверке наличия напряжения на контактах при активированном тумблере.

В системах Евро-3 и более современных, использующих электронное управление двигателем (ЭБУ Bosch или аналогичные), логика работы усложняется. Клапан активируется только при определенных оборотах двигателя, температуре охлаждающей жидкости и положении педали акселератора. ЭБУ обрабатывает данные с датчиков и отправляет сигнал на клапан. Это делает диагностику невозможной с помощью простого «прозвона» проводов без учета логики работы контроллера.

Параметр	Механическая система (Евро-2)	Электронная система (Евро-3/4)
Тип управления	Прямое (24В)	Через ЭБУ (сигнальное)
Зависимость от датчиков	Отсутствует	Высокая (обороты, температура)
Сложность диагностики	Низкая	Высокая (нужен сканер)

Интересные факты

Вот несколько интересных фактов о замедлительном клапане КамАЗ, его диагностике и настройке:

Функция замедления: Замедлительный клапан на КамАЗах предназначен для уменьшения скорости автомобиля при торможении, что позволяет снизить нагрузку на тормозную систему и увеличить ее срок службы. Это особенно важно для тяжелых грузовиков, которые часто работают в сложных условиях.
Диагностика по звуку: Одним из способов диагностики состояния замедлительного клапана является прослушивание его работы. Если клапан издает необычные звуки или работает с перебоями, это может указывать на необходимость его проверки и настройки. Также важно следить за наличием утечек воздуха, которые могут негативно сказаться на его эффективности.
Настройка под условия эксплуатации: Замедлительный клапан можно настраивать в зависимости от условий эксплуатации автомобиля. Например, для работы в гористой местности может потребоваться более агрессивная настройка, чтобы обеспечить максимальную эффективность замедления. Правильная настройка позволяет оптимизировать работу системы и повысить безопасность на дороге.

Диагностика электрической цепи и проверка катушки

Начинать диагностику неисправности следует с проверки электрической системы, так как она чаще всего становится источником проблем. В первую очередь необходимо удостовериться в исправности предохранителя, защищающего цепь клапана замедлителя. На старых моделях КамАЗ этот предохранитель может находиться в блоке предохранителей под приборной панелью или в дополнительном блоке в кабине. Перегоревший предохранитель часто указывает на короткое замыкание в проводах или повреждение обмотки катушки.

Следующий шаг — проверка наличия напряжения на контактах разъема клапана. Для этого потребуется мультиметр, установленный в режим измерения постоянного напряжения. Один щуп подключается к массе (корпус двигателя или рамы), а второй — к контактному штырю разъема. При включении выключателя «Стоп-двигатель» или активации системы замедления прибор должен показать напряжение, близкое к бортовому (22-26 В).

Если напряжение не обнаружено, необходимо проверить целостность проводов от выключателя до клапана. Обрыв часто происходит в местах изгибов жгута или крепления к раме, где провод может тереться о металл. Особое внимание стоит уделить «массе» самого клапана, если она подключена отдельным проводом к кузову. Окисление контакта массы — распространенная причина нестабильной работы.

Отсоедините разъем от электромагнитного клапана.
Установите мультиметр в режим измерения сопротивления (Ом).
Подключите щупы к контактам катушки клапана.
Сравните полученное значение с номинальным (обычно от 10 до 60 Ом в зависимости от модели).
Проверьте отсутствие замыкания на корпус (сопротивление между контактом и корпусом должно быть бесконечным).

Сопротивление исправной катушки обычно варьируется в пределах 15-40 Ом. Если мультиметр показывает «бесконечность» (обрыв), катушку следует заменить. Показание, близкое к нулю, указывает на межвитковое замыкание, что также требует замены узла.

⚠️ Важно: При проверке сопротивления убедитесь, что цепь обесточена. Измерение сопротивления под напряжением может привести к поломке мультиметра.

В некоторых случаях, особенно на автомобилях с большим пробегом, разъем клапана может быть окислен или заполнен влагой. Контактная группа может покрываться зеленым налетом окислов, что создает высокое переходное сопротивление. Ток проходит, но его сила недостаточна для полного втягивания сердечника соленоида. Зачистка контактов и обработка специальным спреем для электроконтактов часто решает проблему без необходимости замены дорогостоящих компонентов.

Проверка работы соленоида на слух

Самый эффективный метод первичной диагностики — визуальная проверка. При подаче напряжения на исправный клапан должен быть отчетливый щелчок. Этот звук свидетельствует о втягивании сердечника. Если щелчка не слышно, но напряжение на разъеме присутствует, это указывает на проблему с клапаном (возможно, сердечник заклинило или сгорела катушка) или на отсутствие давления воздуха в подводящей магистрали, что иногда необходимо для первоначального срыва клапана с места в некоторых конструкциях.

Пневматическая система: проверка герметичности и давления

Если электрическая часть устройства работает исправно, следует обратить внимание на пневматическую систему. Клапан замедлителя активируется только при достаточном давлении в ресиверах. Минимальное давление для его работы составляет 5,5-6 атмосфер. Если давление ниже этого уровня, клапан может не открываться или работать с перебоями. В первую очередь проверьте показания манометров на приборной панели.

Герметичность соединений — важный аспект. Утечка воздуха через неплотности в трубках, фитингах или корпусе клапана может снизить давление в контуре замедлителя. Выявить мелкие утечки визуально сложно, поэтому рекомендуется использовать мыльный раствор. Нанесение пены на соединения работающей системы (при активированном замедлителе) позволяет быстро обнаружить места утечки воздуха по образующимся пузырькам.

Часто возникает проблема с попаданием конденсата и масла в пневмолинии. Влага, смешиваясь с пылью и масляным туманом, образует абразивную эмульсию, которая разъедает резиновые уплотнители и может заклинивать подвижные элементы. Регулярная продувка ресиверов и замена воздушного фильтра двигателя помогают снизить этот риск. Если клапан постоянно «травит» воздух, вероятнее всего, повреждено седло или резиновая манжета.

Проверьте давление в контурах I и II (оно должно быть не менее 6,5 атм).
Осмотрите пневмотрубки на наличие трещин и потертостей.
Убедитесь в надежной затяжке фитингов и гаек крепления клапана.
Прослушайте систему на предмет характерного шипения воздуха.
При обнаружении утечки замените уплотнительные кольца или трубку.

В зимний период основным фактором отказа пневматики становится замерзший конденсат. Влага, попадая в клапан, замерзает и блокирует движение штока или перекрывает каналы подачи воздуха. В таких случаях необходимо отогреть узел теплым воздухом или переместить его в теплое помещение. Использование спиртовых растворов в пневмосистеме может временно облегчить проблему, но не устраняет источник влаги.

Симптом	Вероятная причина	Метод устранения
Нет щелчка, нет воздуха	Отсутствие напряжения или давления	Проверка электрики и манометров
Постоянное шипение	Поврежден уплотнитель	Замена ремкомплекта или клапана
Срабатывает с задержкой	Загрязнение каналов	Продувка и очистка системы

Регулировка хода штока и механическая часть

Механическая связь между пневмокамерой замедлителя и рейкой топливного насоса или заслонкой требует тщательной настройки. Если ход штока недостаточен, заслонка не сможет полностью перекрыть выпуск, что приведет к слабому тормозному эффекту. Если же ход будет чрезмерным, шток может упереться в ограничитель слишком рано или не вернуться в исходное положение, что вызовет работу двигателя на повышенных оборотах холостого хода или дымление.

Регулировка осуществляется с помощью гайки на штоке пневмокамеры. Перед началом работы необходимо заглушить двигатель и создать безопасные условия. Шток должен свободно перемещаться без заеданий. Оптимальный ход штока, как правило, определяется заводом-изготовителем и составляет около 20-30 мм, однако точные параметры зависят от конкретной модели двигателя КамАЗ-740 и типа установленного оборудования.

При настройке важно следить за состоянием возвратной пружины. Если пружина утратила упругость или сломалась, шток не сможет вернуться в исходное положение после отключения системы. Это может привести к глохнению двигателя при отпускании педали газа или его нестабильной работе. Визуальный осмотр пружины на наличие коррозии и деформации обязателен при каждой регулировке.

Порядок регулировки штока:


Ослабить контргайку на штоке.

Вращением регулировочной гайки установить необходимый ход.

Зафиксировать положение контргайкой.

Проверить работу системы в динамике.

После завершения регулировки необходимо провести тестовую проверку. На заглушенном двигателе (при наличии давления в системе) или на заведенном (с соблюдением осторожности) следует проверить, насколько полностью закрывается заслонка и останавливается подача топлива. Двигатель должен мгновенно глохнуть при активации «Стоп-двигатель» и уверенно запускаться после сброса. Любые задержки или рывки указывают на необходимость повторной регулировки.

Типичные ошибки при обслуживании и ремонте

Неопытные механики и водители часто совершают ошибки, которые не решают проблемы, а усугубляют состояние системы. Осознание этих ошибок помогает избежать ненужных расходов и простоев техники.

Игнорирование проверки давления в ресиверах — диагностика клапана при пустых баллонах неэффективна. Система не сработает, даже если все компоненты исправны. Всегда начинайте с проверки манометров.
Замена клапана без проверки проводки — распространенная ошибка, когда заменяют дорогой узел, хотя проблема может заключаться в окислившемся разъеме или плохом контакте. Сначала измерьте напряжение.
Использование неподходящих уплотнителей — установка обычных резинок вместо маслостойких и морозостойких приведет к быстрому выходу из строя ремкомплекта. Используйте только оригинальные резинотехнические изделия.
Отсутствие продушки системы после ремонта — при замене клапана в систему может попасть грязь. Если не продуть магистрали, она попадет в новый клапан и быстро выведет его из строя.

Еще одной распространенной ошибкой является попытка «лечить» заклинивший клапан ударами молотка. Это может временно освободить сердечник, но часто приводит к деформации корпуса или повреждению резьбы, что делает восстановление герметичности невозможным. Не рекомендуется также использовать WD-40 и подобные растворители внутри пневмосистемы, так как они могут смыть заводскую смазку и повредить резиновые мембраны.

Обеспечение надежности работы в зимний период

Зимняя эксплуатация грузовиков КамАЗ требует особого внимания к пневматической системе. Низкие температуры способствуют образованию конденсата, который при замерзании может блокировать работу клапанов. Чтобы избежать таких проблем, рекомендуется регулярно (не реже одного раза в неделю, а в условиях сильных морозов — ежедневно) полностью сливать конденсат из всех ресиверов.

Использование влагомаслоотделителя (спиртовой колбы) в системе подготовки воздуха существенно снижает вероятность обмерзания. Спирт, смешиваясь с влагой, понижает температуру ее замерзания. Однако необходимо следить за уровнем спирта и своевременно его добавлять. Также стоит учитывать, что резиновые элементы могут пересыхать на морозе. Применение специальных аэрозолей для резины поможет сохранить эластичность манжет.

Если клапан замерз, не следует пытаться разблокировать его с помощью силы или открытого огня. Безопасные методы — прогрев горячим воздухом (например, феном) или размещение автомобиля в теплом помещении. После оттаивания систему обязательно нужно просушить, иначе замерзание может повториться при следующем охлаждении.

Профилактический осмотр перед наступлением холодов должен включать проверку состояния воздушного компрессора. Если компрессор подает много масла в систему, оно может оседать в клапанах и замерзать вместе с конденсатом, образуя вязкую массу. Своевременная замена поршневых колец компрессора или маслосъемных колпачков поможет предотвратить загрязнение пневмосистемы.

Надежная работа клапана замедлителя — залог безопасности при движении грузовика. Регулярная диагностика, поддержание пневмосистемы в чистоте и сухости, а также правильная регулировка механических узлов позволяют избежать критических ситуаций на дороге. Водителю стоит сделать привычкой проверять работу «горного тормоза» перед каждым сложным участком пути, чтобы быть уверенным в исправности техники.

Методы тестирования клапана на стенде

Тестирование замедлительного клапана КамАЗ на стенде является важным этапом диагностики, позволяющим определить его работоспособность и выявить возможные неисправности. Существует несколько методов, которые могут быть использованы для проверки состояния клапана, и каждый из них имеет свои особенности и преимущества.

1. Визуальный осмотр

Перед началом тестирования необходимо провести визуальный осмотр клапана. Это включает проверку на наличие видимых повреждений, коррозии, утечек масла или воздуха, а также состояния уплотнительных колец. Важно убедиться, что все соединения надежны и отсутствуют трещины или другие дефекты, которые могут повлиять на работу клапана.

2. Проверка герметичности

Герметичность клапана можно проверить с помощью специального оборудования, которое создает давление в системе. При этом необходимо следить за показаниями манометра: если давление падает, это может свидетельствовать о наличии утечек. Также можно использовать мыльный раствор для выявления мест утечек: при наличии пузырьков воздуха можно точно определить место, где происходит утечка.

3. Испытание на стенде

Для более точной диагностики замедлительного клапана рекомендуется использовать стенд для испытаний. На стенде можно имитировать рабочие условия, создавая необходимое давление и поток воздуха. В процессе испытания следует обращать внимание на следующие параметры:

Рабочее давление: необходимо проверить, соответствует ли оно заявленным характеристикам.
Скорость открытия и закрытия клапана: клапан должен открываться и закрываться плавно, без заеданий.
Уровень шума: при работе клапан не должен издавать посторонних звуков, что может указывать на механические повреждения.

4. Проверка на наличие загрязнений

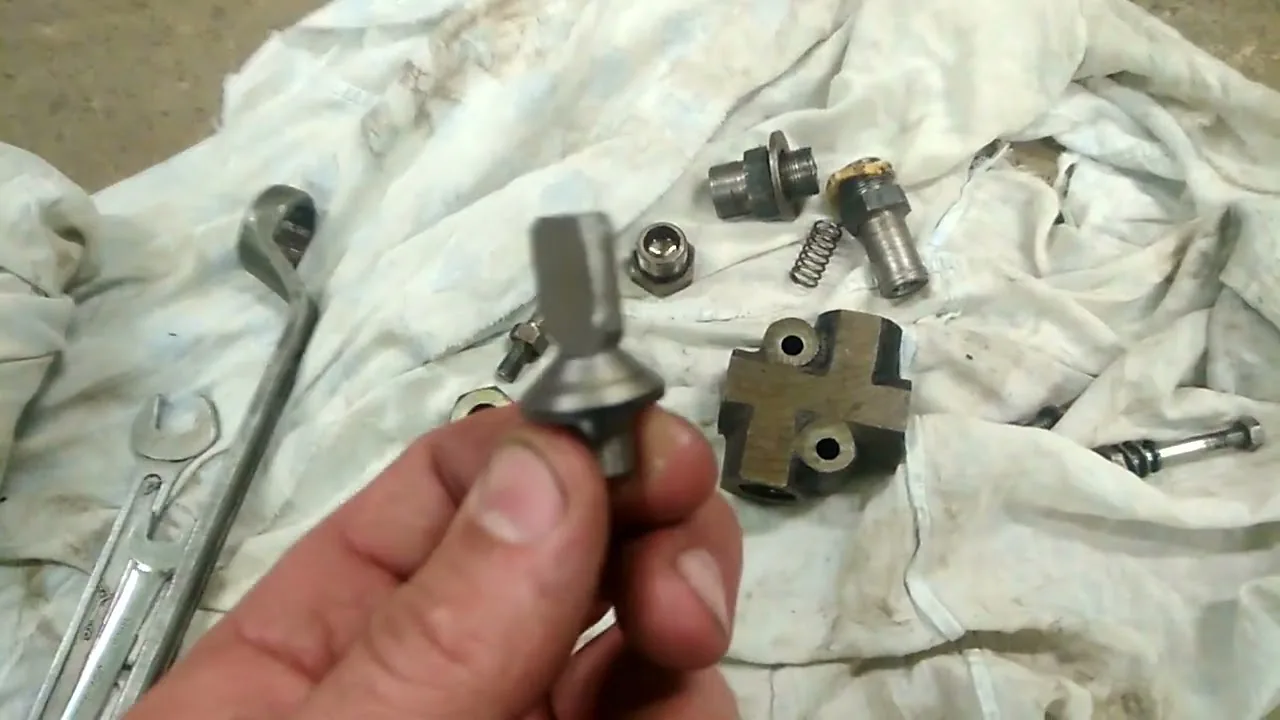

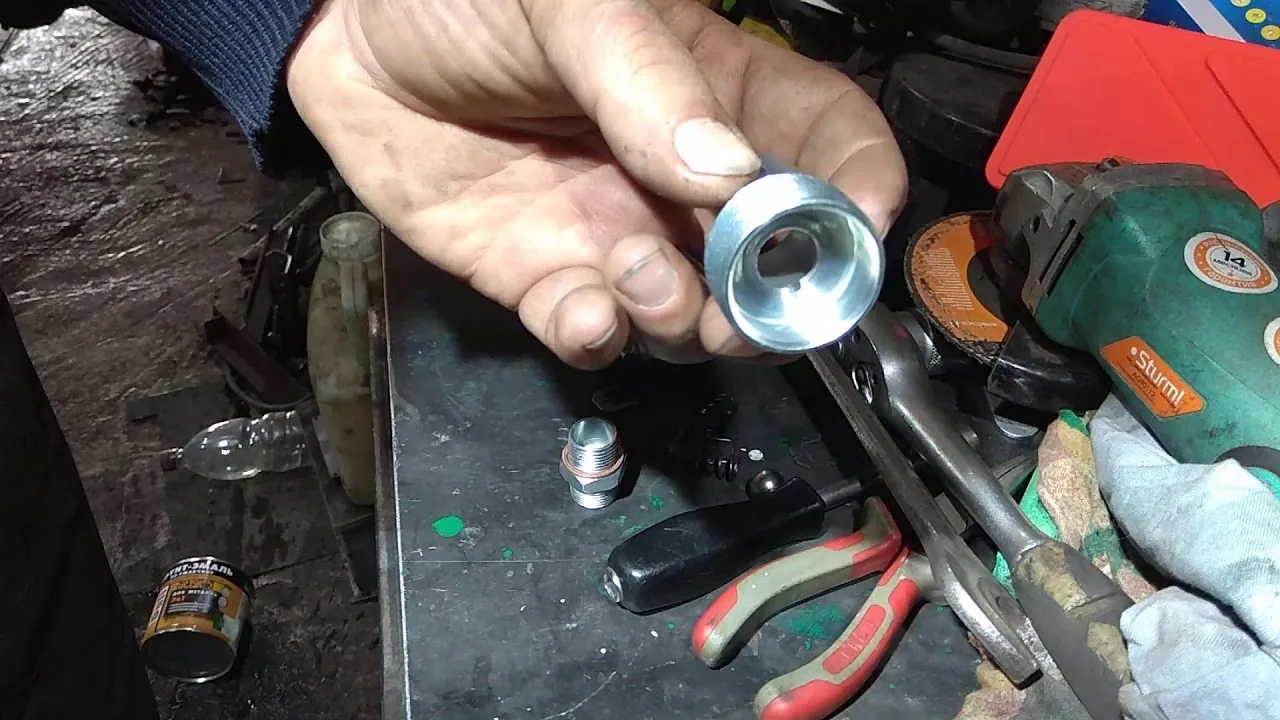

Загрязнения внутри клапана могут существенно повлиять на его работу. Для проверки необходимо разобрать клапан и осмотреть внутренние поверхности на наличие отложений, ржавчины или других загрязнений. Если они обнаружены, клапан следует очистить или заменить.

5. Тестирование на работоспособность

После всех проверок и очистки клапан необходимо протестировать на работоспособность. Для этого его устанавливают на стенд и проверяют его реакцию на изменение давления и потока. Важно убедиться, что клапан реагирует на изменения в системе, открываясь и закрываясь в соответствии с заданными параметрами.

Каждый из этих методов тестирования позволяет получить полное представление о состоянии замедлительного клапана КамАЗ и выявить возможные неисправности, что в дальнейшем поможет избежать серьезных поломок и продлить срок службы автомобиля.

Анализ данных с диагностического оборудования

Для эффективной диагностики замедлительного клапана КамАЗ необходимо использовать специализированное диагностическое оборудование, которое позволяет получить точные данные о состоянии системы. В процессе анализа данных следует учитывать несколько ключевых аспектов.

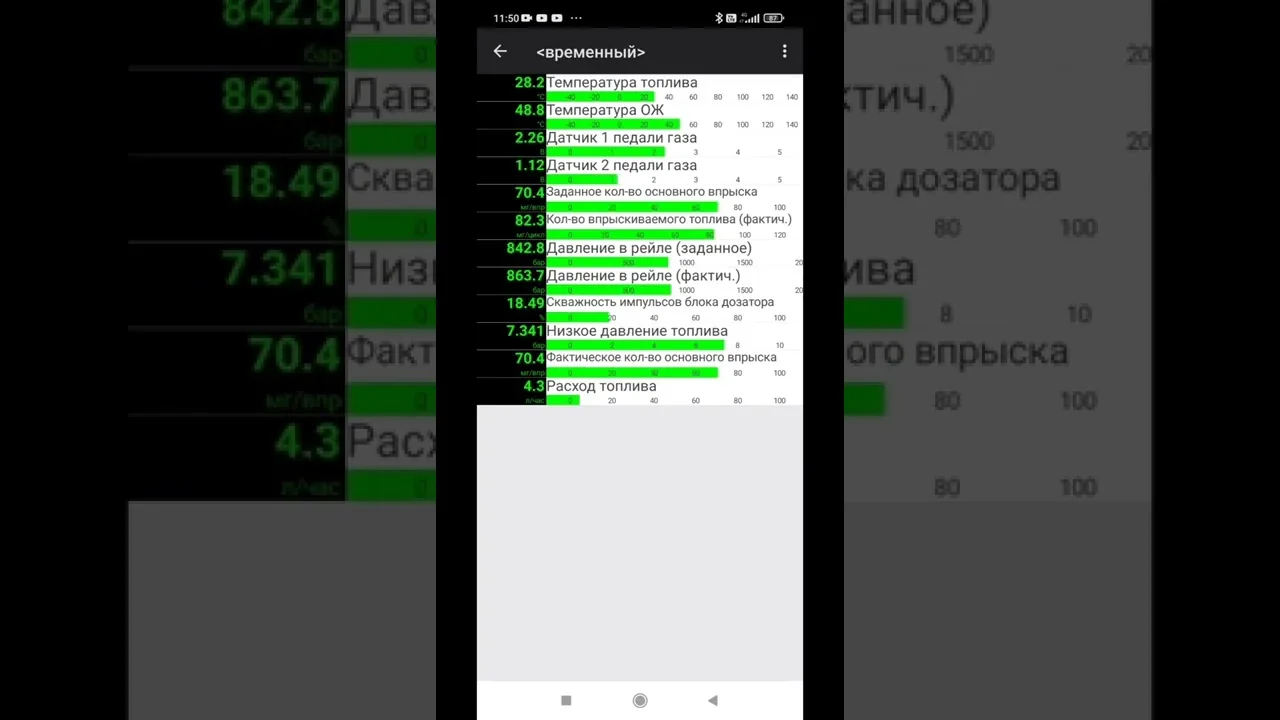

Во-первых, важно подключить диагностический сканер к бортовой системе автомобиля. Современные модели КамАЗ оснащены системой самодиагностики, которая может предоставить информацию о работе различных узлов и агрегатов, включая замедлительный клапан. Сканер считывает коды ошибок и параметры работы системы, что позволяет быстро выявить возможные неисправности.

Во-вторых, необходимо обратить внимание на показания датчиков, связанных с работой замедлительного клапана. Это могут быть датчики давления, температуры и положения. Например, если датчик давления показывает аномально низкие или высокие значения, это может указывать на проблемы с герметичностью или засорением клапана.

Третий аспект — это анализ данных о работе двигателя в различных режимах. Замедлительный клапан должен корректно функционировать при разных оборотах двигателя и нагрузках. Сравнение полученных данных с заводскими нормами поможет определить, есть ли отклонения от нормы, которые могут свидетельствовать о неисправностях.

Также стоит обратить внимание на визуальный осмотр клапана и его компонентов. Наличие утечек, загрязнений или механических повреждений может негативно сказаться на его работе. В процессе диагностики рекомендуется проверять состояние уплотнительных колец и соединений, так как их износ может привести к снижению эффективности работы замедлительного клапана.

Наконец, важно учитывать, что диагностика замедлительного клапана должна проводиться регулярно, особенно перед длительными поездками или после значительных нагрузок на автомобиль. Это позволит своевременно выявлять и устранять неисправности, что в свою очередь обеспечит надежную и безопасную работу транспортного средства.
