Что делать, если не работает пневмосигнал КАМАЗ

Опубликовано: 02.10.2026

Пневмосигнал на грузовиках КАМАЗ играет ключевую роль в обеспечении безопасности и управляемости транспортного средства, поэтому его неисправность может привести к серьезным последствиям. В данной статье мы подробно рассмотрим процесс диагностики и ремонта пневмосигнала, а также основные причины его отказа. Вы найдете схемы подключения, советы по регулировке и информацию о замене клапана, что поможет вам быстро и эффективно восстановить работоспособность системы. Эта информация будет полезна как профессиональным механикам, так и владельцам автомобилей, стремящимся самостоятельно решить проблемы с пневмосигналом.

Принцип работы и устройство пневматической системы гудка

Работа звуковой сигнализации на грузовых автомобилях марки КАМАЗ основана на использовании энергии сжатого воздуха, который накапливается в пневматической системе. Главным элементом системы является пневматический клапан, преобразующий поток сжатого воздуха в звуковую волну определенной частоты. В отличие от электромагнитных сигналов, пневматические устройства генерируют более мощный и низкочастотный звук, который лучше слышен на фоне городского шума и на трассе.

Клапан, внутри которого находится мембрана, является основным элементом системы. При подаче воздуха мембрана начинает вибрировать с высокой частотой, создавая звуковые колебания. Настройка частоты и громкости звука осуществляется изменением расстояния между мембраной и корпусом, а также регулировкой давления подаваемого воздуха. На современных моделях КАМАЗ часто устанавливаются двухтональные сигналы, состоящие из двух клапанов (высокого и низкого тона), что значительно улучшает слышимость.

Управление подачей воздуха осуществляется через электрический клапан или с помощью кнопки на руле, которая открывает доступ воздуха к мембранному механизму. В традиционной схеме кнопка замыкает электрическую цепь, подавая питание на электромагнитный клапан, который направляет воздух из магистрали к сигналу. Эта схема позволяет разместить источник звука (часто вынесенный за пределы кабины) отдельно от органа управления.

Основные компоненты схемы подключения

Схема подключения пневмосигнала на автомобилях КАМАЗ включает несколько ключевых компонентов, каждый из которых может стать источником неисправностей. Первым элементом является источник питания — аккумуляторная батарея, от которой напряжение поступает на предохранитель. Затем ток проходит через кнопку сигнала, расположенную в подрулевом переключателе или на спице руля. Замыкание цепи активирует электропневматический клапан, который открывает путь для воздуха.

Воздушная магистраль, ведущая к сигналу, обычно подключается к тормозной системе или отдельному ресиверу для вспомогательных потребителей. Давление в системе должно находиться в диапазоне от 6,5 до 8 атмосфер для правильной работы устройства. Если давление ниже установленного уровня, сигнал будет звучать тихо или не сработает вовсе. Часто между ресивером и сигналом устанавливается фильтр-осушитель, который предотвращает попадание влаги и масла в чувствительный механизм мембраны.

Заземление также критически важно, как и подача питания. Корпус пневмосигнала или электромагнитного клапана должен надежно контактировать с «массой» автомобиля. На грузовиках КАМАЗ, работающих в сложных условиях, точки заземления часто подвергаются окислению или коррозии, что может привести к разрыву электрической цепи, даже если кнопка и клапан исправны.

⚠️ Важно: Перед началом демонтажа или проверки пневмосигнала необходимо полностью стравить воздух из пневматической системы. Нахождение под давлением, даже в небольших объемах, может привести к травмам или повреждению оборудования.

Для визуального контроля состояния системы полезно знать, как выглядят исправные узлы. Ниже представлена таблица, сравнивающая состояние элементов.

Элемент системы	Исправное состояние	Признаки неисправности
Мембрана клапана	Эластичная, без трещин	Окаменела, порвана, имеет разрывы
Электромагнитный клапан	Четкий щелчок при подаче тока	Отсутствие реакции, залипание штока
Воздушные трубки	Гладкие, без заломов	Трещины, потертости, перегибы

Интересные факты

Вот несколько интересных фактов о ремонте и диагностике пневмосигнала на автомобилях КАМАЗ:

Принцип работы: Пневмосигнал на КАМАЗе работает на основе сжатого воздуха, который подается из системы пневматики автомобиля. Это позволяет создавать громкий и четкий звук, что особенно важно для грузовых автомобилей, которые часто работают в условиях повышенной нагрузки и требуют эффективной сигнализации.
Диагностика утечек: Одним из распространенных методов диагностики пневмосигнала является проверка на утечки. Для этого механики используют мыльный раствор, который наносится на соединения и шланги. Если появляются пузырьки, это указывает на наличие утечки, что может значительно снизить эффективность работы сигнала.
Регулярное обслуживание: Пневмосигналы требуют регулярного обслуживания, включая очистку и проверку состояния мембраны и других компонентов. Неправильная эксплуатация или отсутствие обслуживания могут привести к снижению громкости сигнала или его полной неработоспособности, что может быть опасно на дороге.

Эти факты подчеркивают важность правильной диагностики и обслуживания пневмосигнала для обеспечения безопасности и надежности работы автомобилей КАМАЗ.

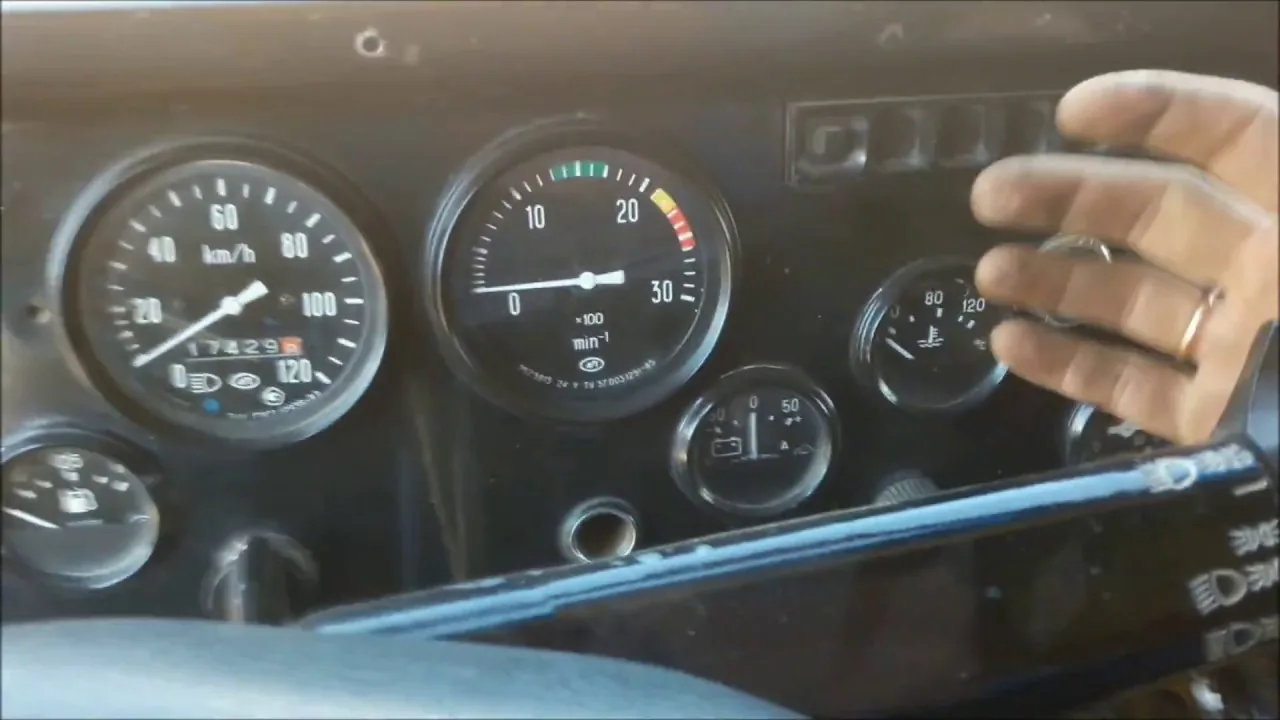

Диагностика электрической цепи и органов управления

Диагностику неисправности следует начинать с электрической системы, так как она чаще всего подвержена поломкам из-за вибраций и влаги. Первым делом проверьте исправность предохранителя, защищающего цепь сигнала. На автомобилях КАМАЗ с бортом или шасси блок предохранителей может находиться в разных местах: под панелью приборов, в нише слева от водителя или в моторном отсеке. Обычно номинал предохранителя составляет 10–15 Ампер.

Если предохранитель исправен, следующим шагом будет проверка наличия напряжения на входе электромагнитного клапана. Для этого понадобится мультиметр или контрольная лампа. Один щуп подключите к кузову автомобиля (массе), а другой — к контакту разъема, идущему к клапану. При нажатии на кнопку сигнала на контакте должно появиться напряжение бортовой сети (примерно 24 Вольта для КАМАЗ с дизельным двигателем).

Если напряжение отсутствует, это указывает на проблему в цепи управления: возможно, неисправна кнопка на руле, произошел обрыв провода или плохой контакт в подрулевом переключателе. Кнопка сигнала на руле КАМАЗ подвержена значительному износу, так как через нее проходит ток для включения реле или самого клапана. Контакты внутри кнопки могут подгорать или окисляться, особенно в условиях высокой влажности в кабине.

Если напряжение на клапан поступает, но он не срабатывает, проверьте целостность обмотки электромагнита. Сопротивление исправной катушки обычно варьируется от 10 до 50 Ом в зависимости от модели клапана. Если сопротивление близко к бесконечности (обрыв) или к нулю (короткое замыкание), клапан следует заменить. Также обратите внимание на разъемы: на КАМАЗах они часто повреждаются из-за попадания воды и антифриза.

Особое внимание уделите состоянию проводки в гофре рулевой колонки. При постоянном вращении руля провода могут перетираются, что приводит к периодическим сбоям в работе сигнала. Прозвонка цепи от кнопки до разъема клапана поможет выявить участок обрыва. Если кнопка на руле исправна, но сигнал не работает, возможно, вышло из строя промежуточное реле, если оно предусмотрено в конструкции конкретной модели.

Проверка кнопки сигнала в рулевой колонке

Демонтаж руля для проверки кнопки — это процесс, требующий внимательности и аккуратности. На многих моделях КАМАЗ, таких как КАМАЗ-5320 и 65115, кнопка расположена в центре рулевого колеса. Для доступа к ней необходимо сначала отключить аккумулятор, затем снять кожух рулевой колонки и осторожно демонтировать руль, используя специальный съемник, чтобы избежать повреждения шлицов вала.

После снятия руля станет доступна контактная группа. Важно визуально проверить состояние контактов: они должны быть чистыми, без нагара и окислов. Если контакты подгорели, их можно очистить мелкой наждачной бумагой или надфилем, но это временное решение. Более надежным вариантом будет полная замена контактной группы или кнопки, так как материал контактов со временем изнашивается и теряет проводимость.

На более современных моделях КАМАЗ с мультифункциональным рулем схема подключения может отличаться. В таких случаях сигнал может передаваться через шину CAN или отдельный провод в жгуте подрулевого переключателя. Для диагностики потребуется подключение диагностического сканера, который позволит в реальном времени считывать состояние кнопок.

⚠️ Важно: При снятии рулевого колеса на автомобилях с подушкой безопасности (Airbag) необходимо строго следовать инструкции по отключению пиропатрона, чтобы избежать случайного срабатывания.

Механические неисправности и регулировка пневмоклапана

Если электрическая часть работает исправно и воздух подается в систему, причина проблемы может быть в механике пневмосигнала. Основной фактор, вызывающий сбои, — попадание конденсата и масла внутрь корпуса клапана. Влага приводит к коррозии металлических элементов, а масло, смешиваясь с пылью, образует вязкую массу, которая может блокировать движение мембраны или вызывать залипание клапана.

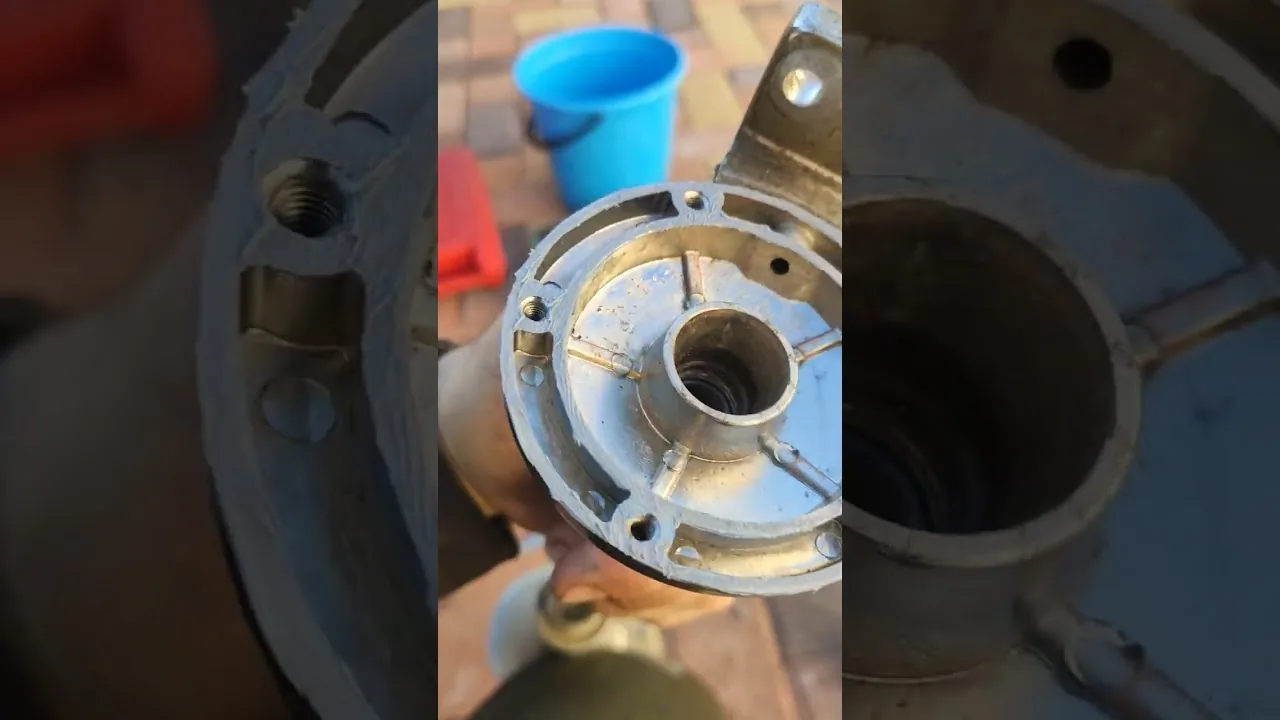

Со временем мембрана пневмосигнала теряет эластичность, может «дубеть» на морозе или трескаться. Это приводит к изменению звучания сигнала или его полной потере. Для диагностики необходимо снять клапан, открутить крышку и визуально проверить состояние мембраны. Любые механические повреждения требуют замены резиновой детали. На рынке доступны ремкомплекты, но зачастую проще и надежнее заменить весь узел целиком.

Регулировка громкости и тональности осуществляется с помощью регулировочного винта на корпусе клапана. Поворачивая винт, можно изменить натяжение мембраны или зазор для выхода воздуха. На слух можно определить момент, когда звук становится наиболее чистым и громким. После завершения регулировки винт следует зафиксировать контргайкой, чтобы вибрации не нарушили настройки.

Частой проблемой зимой является обмерзание клапана. Влага в сжатом воздухе может замерзать в выходном отверстии или на седле клапана, блокируя поток воздуха. Для предотвращения этого рекомендуется использовать спиртовые предохранители от замерзания или регулярно просушивать систему, стравливая конденсат из ресиверов.

В таблице ниже представлены основные симптомы механических неисправностей и способы их устранения.

Симптом	Вероятная причина	Метод устранения
Сигнал хрипит	Попадание грязи, износ мембраны	Чистка, замена мембраны
Слабый звук	Низкое давление, забитый фильтр	Проверка давления, замена фильтра
Постоянное гудение	Залипание клапана, мусор в седле	Разборка, чистка, замена клапана

Замена и обслуживание электропневматического клапана

Электропневматический клапан (ЭПК) — это устройство, контролирующее подачу воздуха к сигналу. При неисправности ЭПК воздух может не поступать к сигналу или поступать постоянно. Замена ЭПК проста: нужно перекрыть кран подачи воздуха, открутить пневматические трубки и отключить электрический разъем. Затем устанавливается новый клапан, при этом важно соблюдать направление потока, указанное стрелкой на корпусе.

При обслуживании ЭПК следует обратить внимание на состояние уплотнительных колец и седел. Даже небольшая песчинка под клапаном может нарушить герметичность. Промывка клапана в бензине или дизельном топливе с последующей продувкой сжатым воздухом часто восстанавливает его работоспособность. Однако если корпус клапана треснут или имеет серьезную коррозию, его замена необходима.

При замене клапана важно правильно выбрать аналог. На автомобили КАМАЗ устанавливаются клапаны различных производителей (КАМАЗ, ДААЗ и сторонние компании). Эти клапаны могут отличаться размерами присоединительных элементов и электрическими характеристиками катушки. Использование неоригинальных и дешевых аналогов часто приводит к быстрому выходу из строя из-за низкого качества материалов, таких как резина и металл.

Типичные ошибки при ремонте и их последствия

В процессе восстановления работы пневмосигнала неопытные специалисты часто допускают ошибки, которые могут привести к повторным поломкам или повреждению сопутствующих систем. Осознание этих ошибок поможет сэкономить время и деньги, а также обеспечит надежную работу устройства в будущем. Ниже представлен список наиболее распространенных заблуждений и неверных действий.

Игнорирование влагоотделителя — установка нового сигнала без проверки состояния воздушного фильтра может привести к быстрому загрязнению нового клапана грязью и ржавчиной из старых труб. Правильный подход: перед подключением нового узла необходимо продувать магистраль и заменить фильтр-осушитель.
Использование неподходящих уплотнителей — применение обычной изоленты или неподходящих прокладок в пневмосистеме недопустимо. Под давлением и при температурных колебаниях такие материалы могут разрушаться, что приводит к утечкам. Правильный подход: использовать только специализированные пневматические фитинги и уплотнения из маслостойкой резины.
Прямое подключение к высокому давлению — некоторые мастера пытаются подключить сигнал напрямую к магистрали без редуктора, если давление в системе превышает допустимые значения для сигнала (обычно 8-10 бар). Это может привести к разрыву мембраны. Правильный подход: проверить давление в контуре и при необходимости установить редукционный клапан.
Отсутствие защиты контактов — после ремонта электрические соединения оставляют без влагозащиты. В условиях эксплуатации это может привести к окислению уже через месяц. Правильный подход: использовать диэлектрическую смазку и герметичные колпачки для разъемов.

Еще одной распространенной ошибкой является попытка регулировать сигнал под давлением без защитных очков. Резкий выход воздуха или отлетевшая деталь могут повредить глаза. Также не рекомендуется использовать агрессивные химические растворители для чистки внутренних поверхностей, так как они могут повредить резину.

Обеспечение долговечности звуковой системы

Долговечность работы пневмосигнала на КАМАЗе зависит от состояния пневматической системы автомобиля. Периодическое техническое обслуживание, включая замену воздушных фильтров компрессора и слив конденсата, значительно снижает вероятность попадания влаги и загрязнений в клапан сигнала. Водителям рекомендуется проверять функционирование сигнала во время каждого предрейсового осмотра.

Использование качественных запчастей при ремонте гарантирует отсутствие проблем в пути. Низкокачественные аналоги пневмоклапанов часто изготавливаются из силумина, который может трескаться при низких температурах или под воздействием вибрации. Оригинальные детали или надежные аналоги от известных брендов (таких как Wabco, Knorr-Bremze или качественные российские производители) служат значительно дольше.

Важно также обратить внимание на прокладку пневматических трубок. Они не должны соприкасаться с горячими частями двигателя или острыми краями кузова. Вибрация трубок о металл может привести к их износу и утечкам. Правильная фиксация с помощью хомутов и использование гофрированной защиты в местах трения помогут продлить срок службы магистралей.

В заключение, система пневмосигнала на КАМАЗе — это простой, но крайне важный элемент. Ее работоспособность зависит от трех ключевых факторов: чистоты воздуха в системе, исправности электрики и герметичности соединений. Регулярный контроль этих аспектов поможет избежать неприятных ситуаций на дороге и обеспечит безопасность движения.

Методы тестирования пневмосигнала на стенде

Тестирование пневмосигнала на стенде является важным этапом диагностики и ремонта системы пневматического управления автомобилей КАМАЗ. Этот процесс позволяет выявить неисправности и оценить работоспособность пневмосигнала, что в свою очередь способствует повышению надежности и безопасности эксплуатации транспортного средства.

Существует несколько методов тестирования пневмосигнала, каждый из которых имеет свои особенности и преимущества. Рассмотрим наиболее распространенные из них.

1. Визуальный осмотр

Первым шагом в тестировании пневмосигнала является визуальный осмотр всех компонентов системы. Это включает проверку состояния шлангов, соединений, клапанов и самого пневмосигнала. Необходимо обратить внимание на наличие трещин, повреждений или утечек воздуха. Визуальный осмотр позволяет быстро выявить явные неисправности, которые могут привести к неправильной работе системы.

2. Проверка давления

Следующим этапом является проверка давления в системе. Для этого используется манометр, который подключается к пневмосигналу. Нормальное рабочее давление для пневмосигнала КАМАЗ составляет 0,5-0,7 МПа. Если давление ниже установленной нормы, это может указывать на утечку или неисправность компрессора. Важно также проверить, как быстро система восстанавливает давление после его сброса, что может свидетельствовать о состоянии клапанов и других компонентов.

3. Тестирование на стенде

Для более точной диагностики используется специальный стенд, на котором можно имитировать работу пневмосигнала в различных условиях. На стенде проверяются такие параметры, как время срабатывания, устойчивость к колебаниям давления и реакция на изменения нагрузки. Это позволяет не только выявить неисправности, но и оценить эффективность работы пневмосигнала в различных режимах.

4. Проверка на утечки

Проверка на утечки является критически важным этапом тестирования. Для этого можно использовать мыльный раствор, который наносится на соединения и шланги. При наличии утечек на поверхности появятся пузырьки. Также существуют специальные устройства для обнаружения утечек, которые могут значительно ускорить процесс диагностики.

5. Электронная диагностика

Современные автомобили КАМАЗ могут быть оснащены электронными системами управления, которые позволяют проводить диагностику пневмосигнала с помощью специализированного программного обеспечения. Это позволяет получить более точные данные о состоянии системы и выявить скрытые неисправности, которые невозможно обнаружить при обычной проверке.

Каждый из перечисленных методов тестирования пневмосигнала имеет свои преимущества и может быть использован в зависимости от конкретной ситуации. Комплексный подход к диагностике позволяет не только выявить существующие проблемы, но и предотвратить возможные неисправности в будущем, что особенно важно для обеспечения надежной работы автомобилей КАМАЗ в условиях эксплуатации.

Проверка герметичности системы

Проверка герметичности системы пневмосигнала КАМАЗ является важным этапом в диагностике и ремонте. Герметичность обеспечивает правильную работу системы, предотвращая утечки воздуха, которые могут привести к снижению эффективности работы пневмосигнала и, как следствие, к ухудшению работы тормозной системы и других пневматических устройств.

Для начала необходимо визуально осмотреть все компоненты системы на наличие видимых повреждений, трещин или износа. Особое внимание следует уделить шлангам, соединениям и манометрам. Если обнаружены повреждения, их необходимо заменить.

Далее следует провести проверку герметичности с помощью специального оборудования. Для этого можно использовать манометр, который подключается к системе. При этом важно убедиться, что все соединения надежно закреплены, а шланги не имеют повреждений. После подключения манометра необходимо запустить систему и наблюдать за показаниями. Если давление в системе быстро падает, это указывает на наличие утечки.

В случае обнаружения утечек, необходимо локализовать их место. Для этого можно использовать мыльный раствор, который наносится на соединения и шланги. При наличии утечки на поверхности появятся пузырьки, что укажет на место повреждения. После выявления утечки следует произвести замену поврежденных элементов или затянуть соединения.

Также стоит обратить внимание на состояние пневматических клапанов и компрессора. Их работа напрямую влияет на герметичность системы. Если клапаны не закрываются полностью или компрессор не создает необходимое давление, это может привести к утечкам и снижению эффективности работы пневмосигнала.

После завершения всех проверок и ремонтов необходимо провести повторную проверку герметичности системы, чтобы убедиться, что все работы выполнены качественно и система функционирует должным образом. Регулярная проверка герметичности пневмосигнала КАМАЗ поможет избежать серьезных поломок и обеспечит безопасность на дороге.

Советы по выбору запчастей для ремонта

При ремонте и диагностике пневмосигнала КАМАЗ важным аспектом является правильный выбор запчастей. Качество и соответствие деталей могут существенно повлиять на эффективность работы системы. Ниже приведены несколько рекомендаций, которые помогут вам сделать правильный выбор.

1. Оригинальные запчасти против аналогов

Первым шагом в выборе запчастей является решение, использовать ли оригинальные детали или их аналоги. Оригинальные запчасти, как правило, имеют более высокое качество и гарантируют совместимость с остальными компонентами системы. Однако их стоимость может быть значительно выше. Аналоги могут быть более доступными, но важно выбирать проверенные бренды, чтобы избежать проблем с качеством и надежностью.

2. Проверка совместимости

Перед покупкой запчастей обязательно проверьте их совместимость с вашей моделью КАМАЗа. Убедитесь, что номер детали соответствует спецификациям вашего автомобиля. Неправильный выбор может привести к неисправностям в работе пневмосигнала и других систем.

3. Изучение отзывов и рекомендаций

Перед покупкой запчастей полезно ознакомиться с отзывами других владельцев КАМАЗа. Это поможет вам понять, какие бренды и модели запчастей зарекомендовали себя на рынке. Рекомендации от механиков и специалистов также могут оказаться полезными при выборе.

4. Учет условий эксплуатации

При выборе запчастей учитывайте условия эксплуатации вашего автомобиля. Если КАМАЗ используется в тяжелых условиях, таких как строительные площадки или в условиях повышенной влажности, стоит обратить внимание на детали, которые имеют повышенную прочность и устойчивость к коррозии.

5. Сравнение цен

Не забывайте сравнивать цены на запчасти в разных магазинах и интернет-ресурсах. Иногда разница в цене может быть значительной, и это позволит вам сэкономить средства. Однако не стоит гнаться за слишком низкой ценой, так как это может свидетельствовать о низком качестве товара.

6. Гарантия и возврат

При покупке запчастей обязательно уточняйте условия гарантии и возможность возврата. Надежные продавцы предоставляют гарантию на свои товары, что является дополнительной защитой для покупателя. В случае, если запчасть не подошла или оказалась бракованной, возможность возврата поможет избежать дополнительных затрат.

Следуя этим советам, вы сможете выбрать качественные и надежные запчасти для ремонта пневмосигнала КАМАЗ, что обеспечит долгую и бесперебойную работу вашего автомобиля.
