Пневматический сигнал Тифон Т-37 является неотъемлемой частью системы безопасности грузовиков КАМАЗ, обеспечивая эффективное оповещение о движении и предотвращение аварийных ситуаций. В данной статье мы подробно рассмотрим устройство этого пневмогудка, его настройку и основные методы устранения неисправностей. Знание схем подключения и типичных проблем поможет владельцам и механикам не только поддерживать работоспособность устройства, но и значительно продлить его срок службы, что в свою очередь повысит безопасность на дороге.

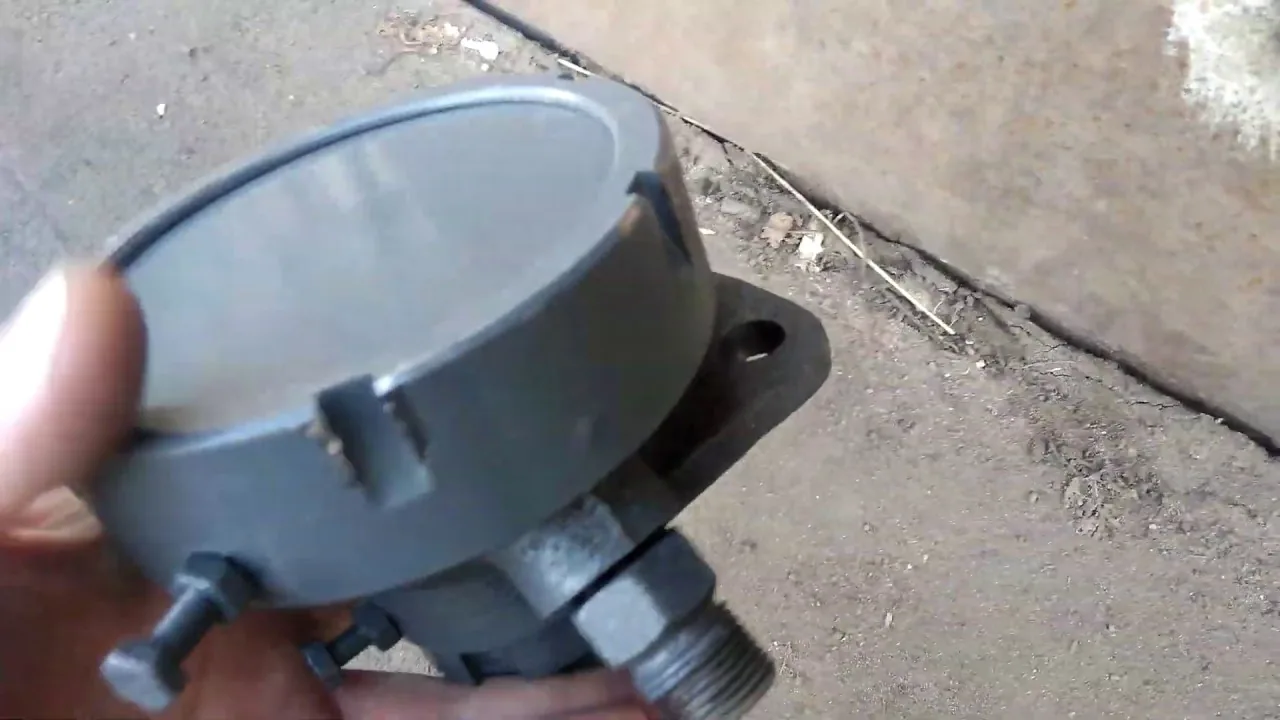

Конструкция и принцип работы пневмоклапана Т-37
Пневматический сигнал Т-37 — это электропневматическое устройство, которое преобразует энергию сжатого воздуха в звуковые колебания определенной частоты. В его конструкции используется корпус, внутри которого находятся мембранный механизм и электромагнитный клапан управления. При подаче электрического сигнала от кнопки на руле клапан открывается, и сжатый воздух из ресивера попадает в резонаторную камеру.
Ключевым элементом, обеспечивающим прерывистый звук, является вибратор с мембраной. Воздушный поток заставляет мембрану колебаться с высокой частотой, создавая пульсации давления на выходе из раструба. Стабильность частоты колебаний зависит от герметичности камеры и состояния эластичных компонентов. Если мембрана утратила упругость или повреждена, звук становится глухим или полностью исчезает.
В конструкции предусмотрен регулировочный винт, который позволяет изменять натяжение мембраны, а значит, и тональность с громкостью сигнала. Корпус устройства обычно изготавливается из металла или прочного пластика, защищенного от внешних воздействий, однако внутренние каналы остаются чувствительными к качеству воздуха. Наличие конденсата или масляной эмульсии в пневмосистеме КАМАЗа может привести к залипанию клапана.
⚠️ Важно: Перед началом любых работ с пневматической системой обязательно стравите давление из ресиверов. Нахождение под давлением может привести к травмам или повреждению оборудования.
Электромагнитная часть устройства потребляет ток, величина которого зависит от сопротивления обмотки. При длительном удерживании кнопки сигнала обмотка может перегреваться, что приводит к изменению ее сопротивления и ослаблению магнитного поля. Чтобы избежать перегрева, в электрической цепи часто устанавливают реле, которое берет на себя основную токовую нагрузку, защищая контакты кнопки на руле.
Сравнение модификаций сигналов
На рынке запчастей для автомобилей КАМАЗ представлены различные версии пневмосигналов, которые отличаются размерами и способами крепления. Важно учитывать эти различия при выборе замены, так как не все модели могут быть взаимозаменяемыми без модификации кронштейнов или пневмолиний.
| Параметр | Тифон Т-37 (Стандарт) | Аналоги (Китай/Турция) |
|---|---|---|
| Материал корпуса | Металл с антикоррозийным покрытием | Пластик или тонкий металл |
| Ресурс мембраны | Высокий (резина EPDM) | Средний (склонность к высыханию) |
| Температурный режим | -40...+80 °C | -20...+60 °C |
Интересные факты
Вот несколько интересных фактов о пневматическом сигнале Тифон Т-37:
Принцип работы: Пневматический сигнал Тифон Т-37 работает на основе изменения давления воздуха. Он использует резонирующие камеры для создания звукового сигнала, который может достигать уровня громкости до 120 дБ. Это делает его одним из самых громких сигналов, используемых в различных отраслях, включая железнодорожный и морской транспорт.
Настройка частоты: Одной из ключевых особенностей Тифона Т-37 является возможность настройки частоты звука. Это достигается путем изменения длины резонирующих трубок и регулировки давления воздуха. Правильная настройка позволяет адаптировать сигнал под конкретные условия эксплуатации и требования безопасности.
Устранение неисправностей: Одной из распространенных проблем с пневматическими сигналами является засорение воздухопроводов или резонирующих камер. Для устранения неисправностей рекомендуется регулярно проводить техническое обслуживание, включая очистку и проверку всех соединений. Это не только продлевает срок службы устройства, но и обеспечивает его надежную работу в критических ситуациях.
Диагностика неисправностей и проверка электрической цепи
Если при нажатии кнопки сигнала звук отсутствует или работает нестабильно, в первую очередь проверьте электрическую цепь. Проблемы могут быть как в клапане, так и в проводах, предохранителях или реле. Диагностика начинается с визуального осмотра соединений на наличие окисления, повреждений или оплавления изоляции.
Сначала проверьте наличие напряжения на входе в пневмоклапан. Для этого используйте мультиметр или контрольную лампу. Один щуп подключите к массе (корпусу автомобиля), а второй — к контакту провода, который идет к сигналу. При нажатии кнопки на руле должно фиксироваться напряжение бортовой сети (примерно 24 В для КАМАЗ).
Если напряжение на клемме клапана отсутствует, проверьте целостность провода и состояние реле сигнала. Реле часто выходит из строя из-за подгорания контактов или обрыва обмотки. Замена реле на исправное поможет быстро исключить этот элемент из списка возможных неисправностей. Если реле щелкает, но сигнала нет, проблема, скорее всего, в самом пневмоклапане или подводе воздуха.
Также важно проверить «массу». Плохой контакт минусового провода с кузовом или рамой может привести к падению напряжения и некорректной работе электромагнита. Контактные группы со временем окисляются, особенно в нижней части рамы, где установлен сигнал, поэтому очистка точек крепления проводов необходима.
- Проверьте состояние предохранителя в монтажном блоке (обычно 15-25 А).
- Убедитесь в надежности соединений на корпусе клапана.
- Осмотрите провода на наличие повреждений об острые края кузова.
- Проверьте работу кнопки сигнала на руле (возможно, загрязнение контактов в подрулевом переключателе).
⚠️ Внимание: При проверке цепи методом подачи напряжения напрямую от аккумулятора будьте осторожны, чтобы избежать короткого замыкания. Используйте провода сечением не менее 2.5 мм².
Если электрическая часть функционирует исправно, но звук не появляется даже при кратковременном подключении, возможно, механическое заклинивание сердечника электромагнита или повреждение мембраны. В таких случаях потребуется демонтаж устройства для диагностики и ремонта.
Регулировка звука и пневматической системы
Качество и громкость звука пневмосигнала Т-37 зависят от давления воздуха в системе и положения регулировочного винта. Для большинства промышленных гудков оптимальное давление составляет 6–8 атмосфер. Если давление в ресивере опускается ниже 5 атмосфер, звук становится тихим и низкочастотным.
Тональность регулируется винтом на корпусе устройства (часто он закрыт защитным колпачком). Вращение этого винта изменяет натяжение мембраны или зазор в клапанном механизме. Настройка выполняется на слух при работающем двигателе и заполненной пневмосистеме.
Регулировка требует внимательности, так как чрезмерное закручивание винта может заблокировать мембрану или повредить резьбу. Рекомендуется поворачивать винт на пол-оборота и проверять результат. Если звук становится визгливым или прерывистым, измените направление вращения.
- Запустите двигатель и дождитесь, пока компрессор накачает воздух до отсечки (обычно 8–9 атм).
- Нажмите кнопку сигнала и медленно вращайте регулировочный винт.
- Настройте звук так, чтобы он был максимально громким и чистым, без хрипов.
- Зафиксируйте положение винта с помощью контргайки, если она предусмотрена конструкцией.
Кроме механической регулировки, важно обеспечить подачу воздуха надлежащего качества. В пневмосистеме КАМАЗа установлен регулятор давления и влагомаслоотделитель. Если фильтр забит или замерз зимой, поток воздуха может быть ограничен, что негативно скажется на громкости. Регулярная замена фильтрующих элементов и слив конденсата из ресиверов необходимы для стабильной работы.
Влияние давления на работу устройства
Давление воздуха критически важно для работы пневмогудка. При слишком высоком давлении (более 10 атм) мембрана может перегрузиться и быстро износиться. При низком давлении не удастся достичь необходимого резонанса. Ниже представлена таблица, показывающая, как давление влияет на звук сигнала.
| Давление (атм) | Звук | Рекомендации |
|---|---|---|
| Менее 4 | Тихий, глухой, прерывистый | Проверьте компрессор и наличие утечек |
| 6 - 8 | Громкий, чистый, звонкий | Рабочий режим в норме |
| Более 10 | Резкий, возможен свист | Проверьте регулятор давления |
Типичные ошибки при обслуживании и ремонте
В процессе восстановления функциональности пневмосигнала Т-37 могут возникать ошибки, которые приведут к повторным поломкам или повреждениям соседних систем. Осознание этих моментов помогает сэкономить время и деньги на запасные части.
- Игнорирование влагоотделителя — установка нового сигнала без проверки состояния влагомаслоотделителя может быстро вывести из строя новую мембрану из-за попадания влаги и масла.
- Неверная регулировка винта — попытка увеличить громкость, просто выкручивая винт без контроля давления, часто приводит к срыву резьбы или деформации клапана.
- Использование неподходящих уплотнителей — применение обычной резины вместо маслостойкой при ремонте может вызвать разбухание и заклинивание механизма в кратчайшие сроки.
- Отсутствие реле в цепи — подключение мощного сигнала напрямую к кнопке на руле без промежуточного реле может привести к обгоранию контактов и оплавлению проводки.
Также часто допускается ошибка, связанная с пренебрежением смазкой подвижных частей при сборке. Специальная силиконовая смазка для пневмосистем значительно продлевает срок службы уплотнений и предотвращает примерзание деталей зимой. Использование обычного моторного масла или солидола недопустимо, так как они могут разрушать резиновые компоненты.
Замена и профилактика пневмосигнала
Если регулировка и очистка не помогли, или внутренние компоненты повреждены, необходимо заменить устройство. Для автомобилей КАМАЗ важно выбрать модель с такими же размерами подключения и резьбой штуцеров. Современные аналоги могут иметь электронные элементы, но классический Т-37 остается самым надежным вариантом для сложных условий эксплуатации.
Замена начинается с отключения аккумулятора, чтобы избежать короткого замыкания. Затем отсоедините пневматическую трубку и электрический разъем. Старый сигнал снимается, и на его место устанавливается новый. При установке рекомендуется использовать герметик для резьбовых соединений, чтобы предотвратить утечки воздуха.
Профилактическое обслуживание включает периодическую продувку системы сжатым воздухом и проверку натяжения ремня компрессора. Ослабленный ремень может снизить производительность компрессора и уменьшить давление в сигнале при частом использовании. Также стоит проверить состояние раструба на наличие насекомых или загрязнений.
⚠️ Внимание: При установке нового сигнала убедитесь, что раструб направлен вниз или в сторону, защищенную от влаги и дорожных реагентов.
Своевременная замена изношенных деталей и соблюдение регламента обслуживания помогают поддерживать систему оповещения в рабочем состоянии. Громкий и четкий сигнал — это не только требование правил дорожного движения, но и залог вашей безопасности на дороге, позволяющий предупредить других участников движения о маневрах тяжелого грузовика.
В заключение, исправный пневмосигнал Т-37 на КАМАЗе требует минимального вмешательства, если обеспечено качество подаваемого воздуха и напряжение в бортовой сети. Регулярный визуальный осмотр и проверка звука при каждом техническом обслуживании помогут избежать неприятных ситуаций в пути. Помните, что безопасность движения зависит от исправности каждого узла вашего автомобиля.
Советы по выбору места установки пневмосигнала
Выбор места установки пневматического сигнала Тифон Т-37 является ключевым этапом, который напрямую влияет на его эффективность и долговечность. Правильная установка обеспечивает оптимальную работу устройства и минимизирует вероятность возникновения неисправностей. Рассмотрим основные рекомендации по выбору места установки.
1. Условия эксплуатации
Перед установкой необходимо учитывать условия, в которых будет работать пневмосигнал. Тифон Т-37 должен быть установлен в защищенном от воздействия атмосферных явлений месте. Избегайте установки в местах с высокой влажностью, прямыми солнечными лучами или резкими перепадами температур. Оптимально выбирать места, где сигнал будет защищен от механических повреждений и загрязнений.
2. Высота установки
Рекомендуется устанавливать пневмосигнал на высоте не менее 2 метров от уровня земли. Это обеспечит лучшую слышимость сигнала и защитит устройство от случайных повреждений. Кроме того, высокая установка снижает вероятность попадания в устройство воды и грязи, что может негативно сказаться на его работе.
3. Направление звука
Важно учитывать направление, в котором будет распространяться звук. Установите Тифон Т-37 так, чтобы его звуковая волна могла свободно распространяться в нужном направлении. Если сигнал должен быть слышен на большом расстоянии, выбирайте место, где нет препятствий, таких как стены или деревья, которые могут поглощать или отражать звук.
4. Доступность для обслуживания
При выборе места установки также следует учитывать доступность устройства для обслуживания и ремонта. Убедитесь, что к пневмосигналу можно легко подойти для проверки его состояния, замены деталей или устранения неисправностей. Это особенно важно для обеспечения долгосрочной эксплуатации устройства.
5. Учет соседних устройств
Если вблизи находятся другие устройства, которые могут создавать шум, это также следует учитывать. Установка Тифона Т-37 рядом с громкими механизмами может снизить его эффективность. Лучше всего выбирать место, где уровень фонового шума минимален, чтобы сигнал был четким и хорошо слышимым.
6. Соответствие требованиям безопасности
При установке пневмосигнала необходимо соблюдать все требования безопасности. Убедитесь, что место установки не создает опасности для людей и не мешает работе других устройств. Также важно учитывать возможные риски, связанные с электрическими и пневматическими системами, чтобы избежать аварийных ситуаций.
Следуя этим рекомендациям, вы сможете выбрать оптимальное место для установки пневматического сигнала Тифон Т-37, что обеспечит его надежную и эффективную работу на протяжении всего срока службы.
Обзор инструментов для настройки и ремонта
Для успешной настройки и ремонта пневматического сигнала Тифон Т-37 необходимо использовать ряд специализированных инструментов и оборудования. Правильный выбор инструментов не только ускоряет процесс работы, но и обеспечивает высокое качество выполнения задач.
1. Манометр
Манометр является одним из основных инструментов, необходимых для проверки давления в системе. Он позволяет точно измерять давление воздуха, что критично для корректной работы сигнала. Рекомендуется использовать манометры с диапазоном измерений, соответствующим рабочему давлению Тифона Т-37.
2. Набор ключей
Для разборки и сборки компонентов пневматического сигнала потребуется набор гаечных ключей различных размеров. Это позволит легко и быстро открутить и закрутить крепежные элементы, обеспечивая доступ к внутренним частям устройства.
3. Отвертки
Отвертки различных типов (плоские и крестовые) необходимы для работы с винтами и креплениями. Важно иметь отвертки с магнитными наконечниками, чтобы избежать потери мелких деталей во время ремонта.
4. Плоскогубцы
Плоскогубцы могут пригодиться для захвата и удержания мелких деталей, а также для работы с проводами и шлангами. Они помогут в ситуациях, когда требуется приложить силу для снятия или установки компонентов.
5. Устойчивый рабочий стол
Рабочий стол с хорошей освещенностью и достаточной площадью для размещения всех инструментов и деталей значительно упростит процесс настройки и ремонта. На столе должно быть достаточно места для разборки устройства и размещения всех его компонентов.
6. Смазочные материалы
При проведении технического обслуживания и ремонта важно использовать качественные смазочные материалы, которые обеспечат надежную работу движущихся частей устройства. Это поможет избежать износа и продлит срок службы пневматического сигнала.
7. Инструкции и схемы
Наличие технической документации, включая инструкции по эксплуатации и схемы устройства, является важным аспектом при настройке и ремонте Тифона Т-37. Эти материалы помогут лучше понять устройство и его работу, а также упростят процесс диагностики неисправностей.
Использование перечисленных инструментов и материалов позволит эффективно проводить настройку и ремонт пневматического сигнала Тифон Т-37, обеспечивая его надежную и долгосрочную эксплуатацию.
Часто задаваемые вопросы по эксплуатации Тифона Т-37
Пневматический сигнал Тифон Т-37 является одним из наиболее распространенных устройств, используемых для подачи звуковых сигналов в различных отраслях. Однако, несмотря на свою простоту, у пользователей часто возникают вопросы по его эксплуатации. В этом разделе мы рассмотрим наиболее часто задаваемые вопросы и постараемся дать на них исчерпывающие ответы.
1. Как правильно установить Тифон Т-37?
Установка Тифона Т-37 требует соблюдения определенных условий. Убедитесь, что устройство установлено на прочной и устойчивой поверхности, чтобы избежать вибраций и ненужного шума. Рекомендуется устанавливать сигнал на высоте не менее 2 метров от уровня земли, чтобы обеспечить максимальную слышимость. Также важно следить за тем, чтобы вблизи не было препятствий, которые могут заглушить звук.
2. Как настроить громкость сигнала?
Громкость сигнала Тифона Т-37 можно регулировать с помощью встроенного регулятора, который обычно находится на корпусе устройства. Для изменения громкости необходимо использовать отвертку, чтобы повернуть регулятор в нужном направлении. Поворачивая по часовой стрелке, вы увеличиваете громкость, а против часовой стрелки — уменьшаете. Рекомендуется проводить настройку в условиях, приближенных к рабочим, чтобы точно определить необходимый уровень громкости.
3. Как часто нужно проводить техническое обслуживание?
Техническое обслуживание Тифона Т-37 рекомендуется проводить не реже одного раза в год. В процессе обслуживания следует проверять состояние всех соединений, наличие утечек воздуха и целостность корпуса. Также стоит очищать устройство от пыли и грязи, которые могут повлиять на его работу. При обнаружении каких-либо повреждений или неисправностей, следует немедленно обратиться к специалисту для их устранения.
4. Что делать, если сигнал не работает?
Если Тифон Т-37 не подает звуковой сигнал, первым делом проверьте источник питания. Убедитесь, что подача воздуха осуществляется без перебоев и что все соединения герметичны. Также стоит проверить, не забиты ли отверстия для выхода звука. Если все вышеперечисленные пункты в порядке, возможно, проблема кроется в самом устройстве, и в этом случае рекомендуется обратиться в сервисный центр.
5. Каковы основные причины неисправностей?
Наиболее распространенные причины неисправностей Тифона Т-37 включают: утечки воздуха, повреждения внутренних компонентов, неправильную настройку громкости и загрязнение устройства. Утечки могут возникать из-за износа уплотнителей или повреждений шлангов. Повреждения внутренних компонентов могут быть вызваны механическими ударами или воздействием неблагоприятных условий окружающей среды. Регулярное техническое обслуживание поможет минимизировать риск возникновения таких проблем.
В заключение, правильная эксплуатация и регулярное обслуживание пневматического сигнала Тифон Т-37 помогут обеспечить его надежную и долговечную работу. Если у вас возникли дополнительные вопросы, не стесняйтесь обращаться к производителю или квалифицированным специалистам.
