Пневматический сигнал Тифон ТС-22 является важным элементом в системах сигнализации и оповещения, обеспечивая надежное и четкое звуковое предупреждение в различных условиях эксплуатации. В данной статье мы подробно рассмотрим устройство этого сигнала, основные параметры его настройки, а также предоставим инструкции по регулировке и ремонту. Знание особенностей работы Тифона ТС-22 поможет не только в его правильной эксплуатации, но и в быстром устранении возможных неисправностей, что делает эту статью полезным руководством для специалистов и владельцев оборудования.
Конструктивные особенности и принцип действия
Устройство имеет прочный металлический корпус, внутри которого расположена эластичная мембрана. Она начинает колебаться под воздействием потока сжатого воздуха. Принцип функционирования заключается в подаче газа под давлением в резонаторную камеру, где мембрана вибрирует с заданной частотой, создавая звуковую волну высокой мощности. Конструкция не содержит сложных электронных компонентов, что обеспечивает её устойчивость к температурным колебаниям и вибрациям, характерным для работы грузовых автомобилей.
Модель ТС-22 часто оснащается электромагнитным клапаном, который регулирует подачу воздуха в сигнальный раструб. Когда на обмотку клапана подается напряжение, открывается канал, и сжатый воздух из ресивера направляется к мембранному узлу. Стабильность звукового сигнала зависит от давления в пневмосистеме, которое должно находиться в строго определенных пределах для правильной работы резонатора.
Крепежные элементы и фланцы разработаны с учетом требований к виброустойчивости. Однако при установке на раме или в кабине рекомендуется использовать дополнительные демпфирующие прокладки. Это поможет уменьшить передачу вибраций на кузов и предотвратить ослабление резьбовых соединений в процессе длительной эксплуатации на дорогах с различным качеством покрытия.
⚠️ Важно: Перед началом любых работ с пневматическим сигналом обязательно стравьте давление из системы, чтобы избежать травм и неконтролируемого срабатывания механизмов.
Технические характеристики и параметры
Для правильного выбора и настройки сигнала важно учитывать паспортные данные устройства. Они определяют совместимость с бортовой сетью и пневматической системой автомобиля. Превышение допустимого давления может повредить мембрану, а недостаток давления приведет к тихому или хриплому звуку.
| Параметр | Значение | Примечание |
|---|---|---|
| Рабочее давление | от 6 до 12 атмосфер | Оптимально 8-10 атм |
| Уровень звукового давления | до 118 дБ | На расстоянии 2 метров |
| Напряжение питания клапана | 12 В или 24 В | Зависит от модели |
| Потребление тока | до 2 А | Для электромагнитной части |
Габариты устройства позволяют устанавливать его в ограниченных пространствах, таких как под кабиной или на раме. Однако необходимо обеспечить свободный доступ к регулировочному винту. Герметичность соединений достигается с помощью резинок, состояние которых следует проверять при каждом техническом обслуживании.
| Параметр | Описание | Рекомендации по регулировке и ремонту |
|---|---|---|
| Устройство | Пневматический сигнал Тифон ТС-22 состоит из корпуса, мембраны, звукового генератора и соединительных элементов. | Проверяйте целостность мембраны и корпуса на наличие повреждений. |
| Регулировка громкости | Громкость сигнала регулируется с помощью винта на корпусе. | Убедитесь, что винт не заедает и легко поворачивается. |
| Ремонт | Основные проблемы: утечки воздуха, неисправность мембраны, повреждение соединений. | Для ремонта замените поврежденные детали и проверьте герметичность. |
Интересные факты
Вот несколько интересных фактов о пневматическом сигнале Тифон ТС-22:
Принцип работы: Пневматический сигнал Тифон ТС-22 работает на основе изменения давления воздуха. Он использует резонирующую камеру, в которой создаются звуковые волны, что позволяет ему издавать громкий и четкий сигнал. Это делает его эффективным средством оповещения в различных условиях, включая шумные производственные среды.
Регулировка громкости: Одной из особенностей Тифона ТС-22 является возможность регулировки громкости сигнала. Это достигается путем изменения давления воздуха, подаваемого на устройство. Такая настройка позволяет адаптировать сигнал под конкретные условия эксплуатации, что особенно важно на шумных предприятиях или в условиях открытого пространства.
Устойчивость к внешним воздействиям: Пневматический сигнал Тифон ТС-22 разработан с учетом эксплуатации в сложных условиях. Он обладает высокой устойчивостью к влаге, пыли и механическим повреждениям, что делает его надежным решением для использования в промышленных и транспортных сферах. Это качество значительно увеличивает срок службы устройства и снижает потребность в частом ремонте.
Схема подключения и монтаж оборудования
Установка пневматического сигнала требует интеграции с существующей пневматической системой автомобиля и подключения к электрической цепи управления. Монтаж следует выполнять в защищенном от влаги, грязи и избыточного тепла от выхлопной системы месте. Эти факторы могут значительно сократить срок службы мембраны и металлических компонентов.

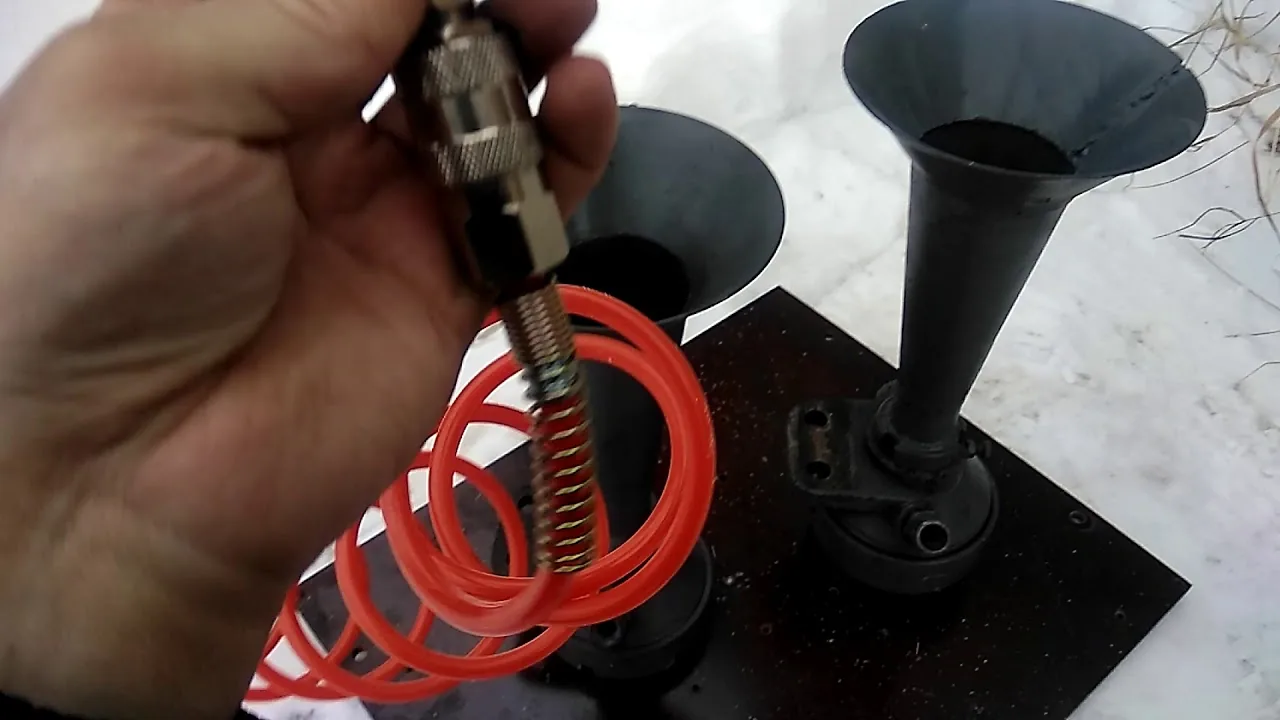

Для подключения пневматики используется трубка из полиамида или меди, диаметр которой должен соответствовать входному отверстию клапана, обычно 6 или 8 мм. Важно применять только качественные фитинги и трубки, рассчитанные на рабочее давление тормозной системы, чтобы избежать разгерметизации контура при резких колебаниях давления.
- Определите место установки, обеспечивающее направление раструба вниз или в сторону, чтобы предотвратить попадание осадков внутрь.
- Вставьте тройник в магистраль от четвертого контура или отдельного ресивера, установив перед сигналом влагоотделитель.
- Подключите электрическую часть через реле, управляемое штатной кнопкой сигнала, соблюдая полярность и сечение проводов.
- Закрепите устройство на кронштейне, используя гроверные шайбы, чтобы предотвратить самооткручивание гаек из-за вибрации.
Электрическая схема должна включать предохранитель соответствующего номинала, установленный вблизи точки подключения к бортовой сети. Это защитит проводку от перегрева и возгорания в случае короткого замыкания в обмотке электромагнитного клапана или повреждения изоляции.
Интеграция в пневмосистему
При подключении к пневмопроводам важно предотвратить образование конденсата в подающей линии. Вода, попадая в резонатор, может изменить акустические характеристики и вызвать коррозию. Рекомендуется устанавливать сигнальный блок выше уровня пневморесиверов или использовать специальные каплеуловители перед входом в устройство.
Длина пневмолинии от источника давления до сигнала не должна быть слишком большой, чтобы избежать задержек в срабатывании и падения давления при подаче короткого сигнала. Если расстояние значительное, целесообразно установить локальный ресивер небольшого объема перед сигнальным блоком.
⚠️ Важно: Не подключайте пневмосигнал напрямую к системе управления тормозами без обратного клапана, чтобы избежать утечки воздуха из тормозной системы в случае неисправности сигнала.
Регулировка громкости и тональности
Настройка сигнала Тифон ТС-22 выполняется механически с помощью регулировочного винта на корпусе устройства. Регулировка позволяет изменять натяжение мембраны или положение резонатора, что влияет на частоту колебаний, тональность и громкость звука.
Рекомендуется проводить настройку при работающем двигателе, когда компрессор создает необходимое давление в системе. Вращение винта по часовой стрелке обычно увеличивает натяжение, что повышает частоту звука. Вращение против часовой стрелки снижает частоту, делая тон более низким и насыщенным.
Если звук не изменяется или становится прерывистым при вращении винта, это может указывать на недостаточное давление в системе для преодоления сопротивления мембраны. В таком случае проверьте показания манометра на приборной панели, исправность компрессора и правильную настройку регулятора давления.
Устранение дребезжания и хрипа
Появление нежелательных звуков, таких как дребезжание или хрип, часто указывает на проблемы с герметичностью или наличие посторонних объектов в резонаторе. В первую очередь проверьте, насколько крепко затянуты все болты корпуса и фланцев, так как вибрация может ослабить эти соединения.
Если механическая часть устройства в порядке, причиной может быть попадание воды или масла в камеру. В этом случае потребуется демонтаж и продувка сжатым воздухом. В некоторых случаях временное увеличение давления в системе может помочь избавиться от конденсата, но будьте осторожны, чтобы не повредить мембрану.
Если регулировочный винт выкручен до максимума, а желаемый звук не удается получить, возможно, потребуется замена стандартной мембраны на аналог с другими акустическими характеристиками или установка дополнительной резонансной насадки.
| Симптом | Возможная причина | Метод устранения |
|---|---|---|
| Тихий звук | Низкое давление воздуха | Проверьте компрессор и регулятор |
| Дребезжание | Ослаблен крепеж корпуса | Подтяните болты и гайки |
| Хрип | Попадание влаги/грязи | Продуть и просушить устройство |
Диагностика неисправностей и обслуживание
Регулярное техническое обслуживание пневматического сигнала позволяет выявить неисправности до их возникновения, что предотвращает поломку оборудования в критический момент. Диагностика начинается с визуального осмотра корпуса на наличие трещин, коррозии и состояния электрических соединений.
Проверка герметичности пневматической системы проводится с остановленным двигателем и накачанным до рабочего давления воздухом. С помощью слуха или мыльного раствора проверяются соединения трубок и вход в электромагнитный клапан на наличие утечек, которые могут привести к снижению давления в системе.
Электромагнитный клапан проверяется путем подачи напряжения напрямую от аккумулятора; характерный щелчок указывает на исправность катушки и подвижного сердечника. Если реакции нет, это может свидетельствовать о разрыве в цепи, сгорании обмотки или заклинивании клапана из-за загрязнений и окисления.
Замена мембраны и уплотнителей

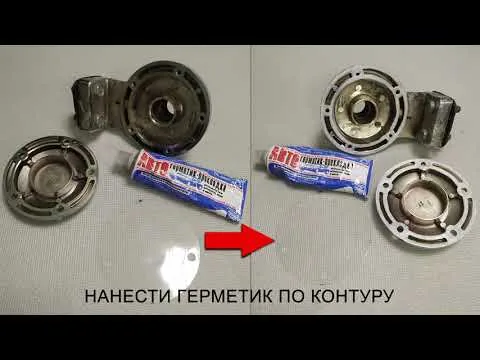

Резиновая мембрана — это расходный элемент, который со временем теряет эластичность, может трескаться или деформироваться, что требует её замены. Для доступа к мембранному узлу необходимо открутить крепежные болты на корпусе, предварительно зафиксировав положение регулировочного винта. Это поможет сохранить приблизительные настройки при сборке.
При установке новой мембраны важно следить, чтобы крепежные болты не были перетянуты, чтобы не повредить резиновый край. Также нужно убедиться, что уплотнительные кольца правильно расположены в своих канавках. После завершения сборки необходимо провести повторную регулировку тональности, так как новая мембрана может иметь другие акустические характеристики по сравнению со старой.
Уплотнители и сальники также подвержены старению, особенно под воздействием масел и перепадов температур. Рекомендуется при каждом разборе устройства заменять резиновые кольца на новые, предварительно смазывая их силиконовой смазкой для обеспечения лучшей герметичности и подвижности.
⚠️ Важно: Используйте только оригинальные запасные части или рекомендованные производителем аналоги. Несоответствие толщины мембраны может привести к неправильной настройке сигнала.
Типичные ошибки при эксплуатации
В процессе эксплуатации и обслуживания пневмосигналов водители и механики часто совершают ошибки, которые могут сократить срок службы оборудования. Осознание этих ошибок помогает предотвратить поломки и гарантирует надежную работу системы оповещения.
- Игнорирование влагоотделения — отсутствие фильтров или нерегулярный слив конденсата может привести к коррозии внутренних компонентов и замерзанию влаги зимой, что блокирует работу мембраны. Важно регулярно обслуживать систему осушения воздуха.
- Прямое подключение без реле — попытка подключить мощный электромагнитный клапан напрямую через кнопку сигнала может вызвать перегрев и подгорание контактов кнопки. Обязательно используйте промежуточное реле.
- Неверная настройка давления — подача давления выше допустимого (более 12-14 атмосфер) может привести к разрыву мембраны или деформации корпуса. Следите за работой регулятора давления в пневмосистеме.
- Отсутствие защиты от вибрации — жесткий монтаж без демпферов может привести к разрушению резьбовых соединений и образованию трещин в корпусе. Используйте резиновые прокладки при установке.
Соблюдение правил эксплуатации и регулярный контроль состояния пневматического сигнала Тифон ТС-22 обеспечивают его долгую и надежную работу. Правильно настроенный и исправный сигнал — это не только элемент комфорта, но и важный аспект активной безопасности на дороге, позволяющий эффективно взаимодействовать с другими участниками движения.
Качественный монтаж и своевременное обслуживание помогают избежать ситуаций, когда техника оказывается без голосового предупреждения в сложной дорожной обстановке. Инвестиция времени в правильную установку и настройку оправдывает себя уверенностью в исправности всех систем грузовика.
Советы по выбору места установки
Выбор места установки пневматического сигнала Тифон ТС-22 является важным этапом, который напрямую влияет на его эффективность и долговечность. Правильное расположение устройства обеспечивает оптимальную слышимость сигнала и минимизирует вероятность повреждений от внешних факторов.
При выборе места установки следует учитывать несколько ключевых факторов:
- Высота установки: Рекомендуется устанавливать сигнал на высоте не менее 2 метров от уровня земли. Это обеспечит лучшую слышимость и снизит риск повреждений от механических воздействий.
- Защита от атмосферных воздействий: Если возможно, выбирайте место, защищенное от дождя, снега и прямых солнечных лучей. Это поможет избежать коррозии и продлит срок службы устройства. В случае установки на открытом воздухе, рекомендуется использовать защитные кожухи или специальные антикоррозийные покрытия.
- Отсутствие препятствий: Убедитесь, что вокруг сигнала нет объектов, которые могут заглушить звук. Это могут быть стены, деревья или другие конструкции. Оптимально, если сигнал будет установлен в открытом пространстве, где звук сможет свободно распространяться.
- Доступность для обслуживания: Выбирайте место, которое будет удобно для регулярного обслуживания и проверки устройства. Это позволит быстро реагировать на возможные неисправности и проводить профилактические работы.
- Соблюдение норм и правил: Убедитесь, что установка сигнала соответствует местным нормам и правилам безопасности. Это может включать требования к высоте установки, расстоянию до других объектов и т.д.
Также стоит учитывать, что пневматический сигнал Тифон ТС-22 может быть установлен как внутри помещений, так и на открытом воздухе. В случае установки в закрытых помещениях, необходимо обеспечить хорошую вентиляцию, чтобы избежать накопления влаги и конденсата, что может негативно сказаться на работе устройства.
В заключение, правильный выбор места установки пневматического сигнала Тифон ТС-22 является залогом его эффективной работы и долговечности. Уделите этому этапу должное внимание, и ваш сигнал будет служить вам верой и правдой на протяжении многих лет.
Обзор популярных моделей и их отличия
Пневматические сигналы Тифон ТС-22 представлены в нескольких моделях, каждая из которых имеет свои особенности и предназначение. Основные отличия между моделями заключаются в их конструкции, характеристиках и области применения.
Первая модель, Тифон ТС-22А, отличается компактными размерами и легким весом, что делает ее идеальным выбором для установки в ограниченных пространствах. Она обладает высокой чувствительностью и может работать при низком давлении, что позволяет использовать ее в системах с ограниченными ресурсами. Эта модель часто применяется в малых производственных помещениях и на объектах с низкой шумовой нагрузкой.
Вторая модель, Тифон ТС-22Б, имеет более мощный механизм и предназначена для работы в условиях повышенной нагрузки. Она способна генерировать более громкий сигнал, что делает ее подходящей для использования на крупных промышленных предприятиях и в условиях, где требуется высокая слышимость. Эта модель также отличается повышенной устойчивостью к внешним воздействиям, таким как влага и пыль, что позволяет использовать ее в сложных климатических условиях.
Тифон ТС-22В представляет собой универсальную модель, которая сочетает в себе характеристики обеих предыдущих версий. Она подходит как для малых, так и для крупных производств, обеспечивая оптимальное соотношение между громкостью и чувствительностью. Эта модель часто используется в системах автоматизации и сигнализации, где требуется надежная и эффективная работа.
Кроме того, стоит отметить, что каждая из моделей Тифон ТС-22 может быть дополнительно оснащена различными аксессуарами, такими как фильтры и регуляторы давления, что позволяет адаптировать их под конкретные условия эксплуатации. Это делает пневматические сигналы Тифон ТС-22 универсальным решением для множества задач в области сигнализации и оповещения.
Таким образом, выбор модели Тифон ТС-22 зависит от специфики применения, требований к громкости сигнала и условий эксплуатации. Знание отличий между моделями поможет пользователям сделать правильный выбор и обеспечить эффективную работу системы сигнализации.
Профилактика и уход за устройством
Пневматический сигнал Тифон ТС-22, как и любое другое техническое устройство, требует регулярного ухода и профилактики для обеспечения его надежной работы и долговечности. Правильное обслуживание позволяет предотвратить поломки и снизить риск возникновения неисправностей, что особенно важно в условиях интенсивной эксплуатации.
Первым шагом в профилактике является регулярная проверка состояния устройства. Необходимо осматривать корпус сигнала на наличие механических повреждений, трещин или коррозии. Важно убедиться, что все соединения и крепления надежно зафиксированы, а также отсутствуют признаки утечек воздуха. При обнаружении повреждений следует немедленно произвести ремонт или замену поврежденных частей.
Следующий аспект ухода за Тифоном ТС-22 – это чистка. Поскольку устройство работает в условиях, где может накапливаться пыль и грязь, регулярная чистка поможет избежать засорения внутренних компонентов. Для этого рекомендуется использовать мягкую ткань или щетку, чтобы удалить загрязнения с внешней поверхности. Внутренние части, такие как мембрана и клапаны, также требуют внимания. Их следует очищать от накопившейся пыли и грязи, используя специальные чистящие средства, предназначенные для пневматических устройств.
Кроме того, необходимо следить за состоянием пневматической системы, к которой подключен сигнал. Регулярная проверка давления воздуха, а также состояния шлангов и соединений поможет избежать проблем с подачей воздуха, что может негативно сказаться на работе сигнала. Важно также следить за уровнем масла в системе, если оно предусмотрено конструкцией, так как недостаток смазки может привести к быстрому износу деталей.
Не менее важным аспектом является регулярная проверка и настройка рабочих параметров сигнала. Это включает в себя проверку частоты и громкости звука, а также корректировку давления, если это предусмотрено конструкцией. Настройки следует производить в соответствии с рекомендациями производителя, чтобы обеспечить оптимальную работу устройства.
Наконец, стоит отметить, что профилактика и уход за пневматическим сигналом Тифон ТС-22 должны проводиться с учетом условий эксплуатации. В агрессивных средах, где устройство может подвергаться воздействию химических веществ или высоких температур, уход за ним должен быть более тщательным и частым. Регулярное обслуживание не только продлит срок службы устройства, но и обеспечит его надежную работу в любых условиях.
