В данной статье мы подробно рассмотрим схему подключения осушителя воздуха на автомобилях КАМАЗ, что является важным этапом для обеспечения надежной работы пневматической системы. Правильная установка и настройка осушителя не только продлевают срок службы оборудования, но и предотвращают образование конденсата, что критично для работы тормозной системы и других узлов. Мы разберем электрическую часть, пневматику, а также предоставим пошаговую инструкцию по установке и регулировке давления срабатывания, что поможет вам выполнить монтаж качественно и без ошибок.
Конструктивные особенности и принцип работы системы
Современная система подготовки воздуха на грузовиках КАМАЗ использует адсорбционный осушитель, который устанавливается на компрессоре или рядом с ним, в зависимости от модели двигателя. Основным компонентом этой системы является пневматический регулятор давления, который контролирует работу компрессора, воздействуя на клапан разгрузки. Принцип работы заключается в чередующемся прохождении воздуха через патроны с адсорбентом, поглощающим водяные пары.
Электрическая часть системы управляет электромагнитным клапаном (ЭПК) и, в некоторых версиях, подогревает корпус осушителя в зимний период. Напряжение питания обычно составляет 24 вольта, что соответствует стандартной бортовой сети грузовика. Сбой в электрической цепи ЭПК приводит к невозможности перехода системы в режим регенерации, и осушитель перестает очищать воздух.
Типы устанавливаемых компрессоров и регуляторов
На различных моделях КАМАЗ могут быть установлены компрессоры от производителей, таких как WABCO, Knorr-Bremse или их отечественные аналоги. Несмотря на различия в размерах, принцип подключения пневматических выходов остается схожим. Регуляторы давления, работающие с этими компрессорами, бывают механическими и электронными. Однако для подключения осушителя чаще всего используется традиционный механический регулятор с электрическим управлением клапаном.
Важно отметить, что на старых версиях могли применяться системы без разгрузки, где осушитель функционировал в проточном режиме. Современные требования предполагают использование систем с регенерацией. В таких системах критически важен обратный клапан, который предотвращает возврат воздуха из ресиверов в компрессор при остановке двигателя.
| Тип компонента | Характеристика | Назначение в схеме |
|---|---|---|
| Регулятор давления | Механический/Электрический | Контроль давления сжатия и разгрузки |
| Электромагнитный клапан | 24В, 2-х ходовой | Управление потоком воздуха на регенерацию |
| Обратный клапан | Пружинный | Защита компрессора от обратного потока |
При установке следует учитывать, что резьбовые соединения на регуляторах и осушителях могут различаться. Чаще всего используются метрические резьбы М16х1.5 или дюймовые G1/4. Неправильное соответствие резьбы при установке фитингов может привести к нарушению уплотнения и утечкам воздуха под высоким давлением.
| Шаг | Описание действия | Примечания |
|---|---|---|
| 1 | Подготовка инструмента и материалов | Необходимы: ключи, отвертки, шланги |
| 2 | Отключение аккумулятора | Безопасность при работе с электрикой |
| 3 | Снятие старого осушителя | Убедитесь, что система охлаждения остыла |
| 4 | Установка нового осушителя | Проверьте совместимость деталей |
| 5 | Подключение шлангов | Следуйте схеме подключения |
| 6 | Подключение электрических проводов | Убедитесь в надежности соединений |
| 7 | Проверка системы на утечки | Используйте мыльный раствор |
| 8 | Подключение аккумулятора | Убедитесь в правильности подключения |
| 9 | Тестирование работы осушителя | Проверьте эффективность работы |
Интересные факты
Вот несколько интересных фактов о схеме подключения осушителя на КАМАЗе:
Функция осушителя: Осушитель воздуха в системе пневматики КАМАЗа играет ключевую роль в предотвращении образования конденсата в пневматических системах. Это особенно важно в условиях низких температур, где влага может замерзать и вызывать сбои в работе тормозов и других систем.
Пошаговая инструкция: При подключении осушителя важно следовать четкой пошаговой инструкции, которая включает в себя такие этапы, как отключение аккумулятора, слива воздуха из системы, демонтаж старого осушителя и установку нового с соблюдением правильной ориентации и герметичности соединений.
Проверка работоспособности: После установки осушителя необходимо провести тестирование системы на наличие утечек и проверить его работоспособность. Это можно сделать, запустив двигатель и проверив давление в пневматической системе, что поможет предотвратить возможные проблемы в будущем.
Электрическая схема подключения и диагностика цепей
Электрическое соединение осушителя воздуха на КАМАЗе — один из самых уязвимых элементов системы, подверженный вибрациям и влаге. Основная задача электрической системы — обеспечить питание для электромагнитного клапана в нужный момент рабочего цикла. Обычно схема подключения связана с замком зажигания и реле, которое активируется только при работающем двигателе.
В стандартной конфигурации предусмотрен предохранитель для защиты цепи от короткого замыкания. Если осушитель перестал функционировать, проверку следует начинать с целостности плавкой вставки и наличия напряжения на входе в электромагнитный клапан. Отсутствие напряжения может указывать на повреждение провода или неисправность реле, управляющего данной цепью.
Подключение электромагнитного клапана
Электромагнитный клапан (ЭПК) в системе осушителя служит переключателем режимов. При подаче электрического напряжения он открывает или закрывает канал, направляя воздух на регенерацию адсорбента. Подключение осуществляется через специальный разъем, который должен быть защищен от коррозии. На практике часто наблюдается окисление контактов внутри разъема, что может привести к нестабильной работе устройства.
Для проверки работоспособности ЭПК можно напрямую подать напряжение от аккумулятора, соблюдая правильную полярность. Характерный щелчок при подаче и отключении напряжения указывает на исправность соленоида. Если щелчка не слышно, но напряжение присутствует, клапан необходимо заменить.
Важно обеспечить надежный контакт «массы» для цепи управления. Обычно минусовой провод крепится к раме или кузову вблизи компрессора. Коррозия в месте крепления может создать сопротивление, достаточное для того, чтобы клапан не открывался полностью, что нарушит процесс регенерации.
Пневматическая схема и последовательность монтажа
Пневматическая часть подключения осушителя КАМАЗ требует внимательного подхода к последовательности соединения трубопроводов. Неправильное подключение может вызвать проблемы с подачей воздуха в систему или привести к его сбросу в атмосферу. Ключевыми компонентами системы являются нагнетательная магистраль от компрессора, выход на регулятор давления и выход на систему подготовки воздуха.

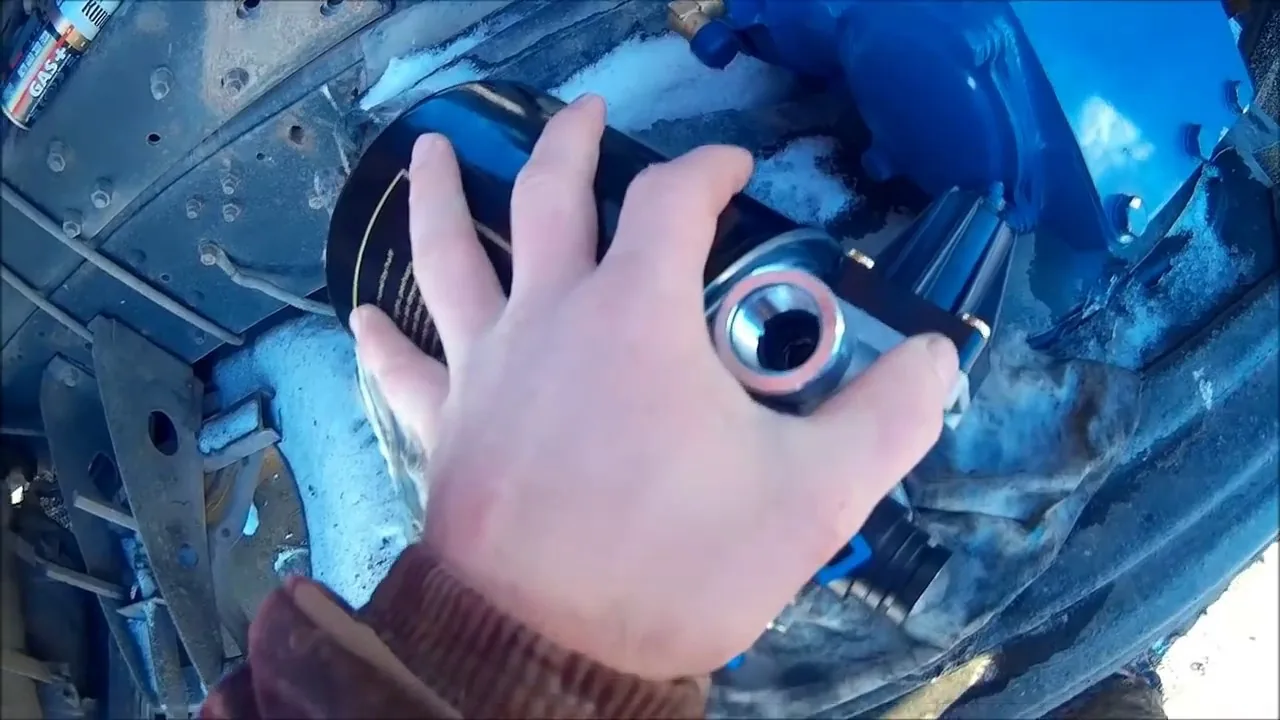

Монтаж начинается с установки осушителя на фланец компрессора или кронштейн. Необходимо установить между корпусом компрессора и осушителем паронитовую или металлическую прокладку. Повреждение этой прокладки недопустимо, так как это может привести к утечке газов и масла в систему.
Подключение трубок и фитингов
Трубки подключаются к соответствующим портам, обозначенным на корпусе осушителя. Обычно порт «1» или «IN» предназначен для подключения к компрессору, порт «2» или «OUT» — для выхода в систему, а порт «3» или «R» — для выхода на регенерацию или регулятор. Неправильное подключение портов может привести к неработоспособности системы, так как обратный клапан не позволит воздуху проходить в нужном направлении.
При установке трубок в фитинги важно, чтобы конец трубки был срезан под углом 90 градусов. Неправильный срез не обеспечит надежного уплотнения кольца внутри фитинга, что может вызвать свист воздуха. Трубка должна быть вставлена до упора и зафиксирована стопорным кольцом.
- Подключите нагнетательную трубку от компрессора к входному порту осушителя.
- Соедините выходной порт осушителя с магистралью, ведущей к четырехконтурному защитному клапану.
- Подключите управляющую трубку от регулятора давления к соответствующему порту на осушителе (если это предусмотрено конструкцией).
- Убедитесь, что все трубки закреплены хомутами и не соприкасаются с горячими частями двигателя.
Особое внимание следует уделить трубке, идущей к регулятору давления. Через нее передается сигнал о давлении в системе. Если в этой трубке образуется ледяная пробка из-за влаги, регулятор не получит сигнал и не сможет переключить компрессор в режим холостого хода, что может привести к разрыву патрубков.
Регулировка давления и настройка срабатывания
После завершения монтажных работ и проверки герметичности необходимо настроить давление срабатывания. Регулятор давления на КАМАЗе обычно уже отрегулирован на заводе, но в процессе эксплуатации или после замены деталей может потребоваться его корректировка. Номинальное давление, при котором компрессор включается, составляет примерно 6,5-7,0 атмосфер, а выключается — 8,0-8,4 атмосфер.
Регулировка осуществляется с помощью регулировочного винта на корпусе регулятора. Для доступа к нему может потребоваться снять защитный колпачок. Вращение винта по часовой стрелке обычно увеличивает давление срабатывания, а вращение против часовой стрелки — уменьшает его.
Проверка циклограммы работы
Для корректной настройки важно внимательно следить за показаниями манометров в кабине и прислушиваться к работе компрессора. При достижении максимального давления раздается характерный звук (сброс воздуха через регулятор), после чего компрессор переходит в режим холостого хода. Если компрессор не разгружается, давление продолжает увеличиваться, что представляет опасность.
В таблице ниже представлены ориентировочные параметры настройки для различных моделей регуляторов. Однако всегда следует опираться на технические характеристики конкретного автомобиля.
| Параметр | Нормативное значение (атм) | Допустимое отклонение |
|---|---|---|
| Давление включения | 6.5 - 7.0 | ± 0.2 |
| Давление выключения | 8.0 - 8.4 | ± 0.2 |
Если после регулировки давление срабатывания остается неизменным, это может указывать на неисправность регулятора или засорение канала, подводящего воздух к нему. В таких случаях необходимо произвести демонтаж и проверку регулятора давления.
Типичные ошибки при установке и эксплуатации
При самостоятельном подключении или замене осушителя воздуха могут возникнуть ошибки, которые сведут на нет все усилия. Чаще всего они связаны с невнимательностью к деталям или использованием некачественных компонентов. Избежание таких ошибок обеспечивает долговечность и надежность работы пневматической системы.
Одной из распространенных проблем является игнорирование состояния трубок и фитингов. Старые, жесткие трубки теряют эластичность и могут лопнуть при повышении давления. Часто забывают продуть систему перед установкой нового осушителя, что может привести к попаданию загрязнений внутрь устройства.
- Неправильное подключение портов — если трубка от компрессора подключена к выходному отверстию осушителя, это блокирует воздушный поток и делает невозможной накачку системы.
- Неизолированные электрические контакты — попадание влаги на разъем ЭПК может вызвать короткое замыкание или коррозию, что приведет к выходу клапана из строя.
- Ошибочная регулировка винта — слишком высокое давление отключения может спровоцировать аварийное срабатывание предохранительного клапана или разрыв шлангов.
- Использование неподходящих уплотнителей — применение резиновых прокладок вместо паронитовых или медных шайб в условиях высокой температуры может привести к прогоранию и утечкам.
⚠️ Важно: При выполнении работ на работающем двигателе будьте осторожны. Вращающийся вентилятор и ремень привода компрессора могут представлять опасность. Не приближайте руки и инструменты к движущимся частям.
Еще одной распространенной ошибкой является отсутствие проверки работы обратного клапана. Если он пропускает воздух в обратном направлении, после остановки двигателя воздух из ресиверов будет стравливаться через компрессор, что быстро опустошит систему.
Финальная проверка и обслуживание системы
Завершение всех работ включает тщательную проверку системы под давлением. После сборки необходимо запустить двигатель и позволить компрессору накачать систему до максимального давления. Важно внимательно осмотреть все новые соединения на наличие утечек.
Для выявления утечек можно использовать мыльный раствор. Нанесение его на стыки труб и фитингов сразу покажет наличие проблем по образующимся пузырькам. Особое внимание следует уделить соединению осушителя с компрессором и выходам электромагнитного клапана.
Также необходимо проверить функционирование системы регенерации. При переходе в режим холостого хода должен происходить кратковременный сброс воздуха (свист) через глушитель регулятора или осушителя. Это указывает на успешное завершение цикла очистки адсорбента.
⚠️ Важно: Если после остановки двигателя давление в системе падает быстрее, чем установлено нормами (более 0.2 атм за 15 минут), это может свидетельствовать о наличии утечки или неисправности обратного клапана.
Регулярное обслуживание, включая слив конденсата из ресиверов и визуальный осмотр проводки, поможет избежать неожиданных сбоев тормозной системы в пути. Следование схеме подключения и использование оригинальных запчастей — залог безопасности на дороге.
Таким образом, правильный подход к установке и настройке осушителя воздуха минимизирует большинство проблем, связанных с пневматикой грузовика. Понимание взаимосвязи между электрическими сигналами и пневматическими потоками помогает быстро диагностировать и устранять неисправности.
Соблюдение регламентных работ и применение качественных материалов при ремонте — это инвестиция в безопасность водителя и сохранность груза. Система, функционирующая без сбоев, не подведет в дальней дороге и обеспечит эффективное торможение в любых условиях.
Подбор осушителя в зависимости от условий эксплуатации
При выборе осушителя для автомобиля КАМАЗ необходимо учитывать множество факторов, связанных с условиями эксплуатации. Правильный подбор осушителя поможет обеспечить надежную работу системы, продлить срок службы автомобиля и повысить комфорт водителя и пассажиров.
Первым шагом в подборе осушителя является анализ климатических условий, в которых будет эксплуатироваться транспортное средство. В регионах с высокой влажностью или частыми осадками рекомендуется выбирать осушители с высокой производительностью, способные эффективно удалять влагу из воздуха. В таких условиях особенно важно, чтобы осушитель имел возможность работать в широком диапазоне температур.
Следующий аспект — это тип осушителя. Существуют разные типы осушителей, такие как адсорбционные и конденсационные. Адсорбционные осушители лучше подходят для работы в условиях низких температур, так как они способны эффективно удалять влагу даже при отрицательных температурах. Конденсационные осушители, в свою очередь, более эффективны при высоких температурах и влажности, но могут терять эффективность при низких температурах.
Также стоит обратить внимание на производительность осушителя. Она должна соответствовать объему воздуха, который проходит через систему. Для этого необходимо рассчитать объем воздуха, который будет обрабатываться, исходя из характеристик автомобиля и условий его эксплуатации. Например, для грузовых автомобилей, которые часто работают в условиях повышенной влажности, потребуется осушитель с большей производительностью.
Не менее важным фактором является наличие дополнительных функций, таких как автоматическое управление, возможность регулировки уровня влажности и индикаторы состояния. Эти функции могут значительно повысить удобство эксплуатации осушителя и улучшить его эффективность.
Наконец, стоит обратить внимание на качество и надежность производителя. Рекомендуется выбирать осушители от известных брендов, которые зарекомендовали себя на рынке и имеют положительные отзывы от пользователей. Это поможет избежать проблем с установкой и эксплуатацией устройства в будущем.
В заключение, правильный подбор осушителя для КАМАЗа — это ключевой момент, который требует внимательного подхода и учета всех факторов. Уделив должное внимание каждому из аспектов, можно значительно повысить эффективность работы системы и обеспечить комфортные условия в кабине автомобиля.
Рекомендации по выбору модели
При выборе осушителя для автомобиля КАМАЗ необходимо учитывать несколько ключевых факторов, чтобы обеспечить оптимальную работу системы и продлить срок службы оборудования. Ниже приведены рекомендации, которые помогут вам сделать правильный выбор.
- Тип осушителя: Существует несколько типов осушителей, включая адсорбционные и конденсационные. Адсорбционные осушители более эффективны при низких температурах, в то время как конденсационные лучше подходят для теплых условий. Определите, какой тип лучше соответствует условиям эксплуатации вашего автомобиля.
- Производительность: Обратите внимание на производительность осушителя, измеряемую в литрах воды, которую он может удалить за определенный период времени. Выбор модели с достаточной производительностью обеспечит эффективное удаление влаги из воздуха, что особенно важно в условиях высокой влажности.
- Совместимость: Убедитесь, что выбранная модель осушителя совместима с вашим автомобилем КАМАЗ. Проверьте технические характеристики и рекомендации производителя, чтобы избежать проблем с установкой и эксплуатацией.
- Энергетическая эффективность: Обратите внимание на уровень потребления электроэнергии осушителем. Модели с высокой энергетической эффективностью помогут сократить эксплуатационные расходы и снизить нагрузку на электрическую систему автомобиля.
- Уровень шума: Если осушитель будет работать вблизи водителя или пассажиров, стоит обратить внимание на уровень шума, который он производит. Выбирайте модели с низким уровнем шума для комфортной эксплуатации.
- Гарантия и сервисное обслуживание: При выборе осушителя важно учитывать наличие гарантии и возможности сервисного обслуживания. Надежные производители предлагают длительные гарантии и доступ к сервисным центрам, что может быть решающим фактором при выборе.
- Отзывы пользователей: Изучите отзывы других владельцев КАМАЗа, которые уже установили осушители. Это поможет вам получить представление о реальном опыте эксплуатации и выявить возможные недостатки конкретных моделей.
Следуя этим рекомендациям, вы сможете выбрать осушитель, который наилучшим образом соответствует вашим потребностям и условиям эксплуатации, что обеспечит надежную работу вашего автомобиля КАМАЗ в любых климатических условиях.
Безопасность при установке и эксплуатации
При установке и эксплуатации осушителя на автомобиле КАМАЗ необходимо соблюдать ряд мер безопасности, чтобы избежать несчастных случаев и повреждений оборудования. Важно помнить, что работа с системами, связанными с воздухом и давлением, требует особого внимания и осторожности.
Во-первых, перед началом установки осушителя необходимо отключить аккумулятор автомобиля. Это предотвратит случайное замыкание электрических цепей и обеспечит безопасность при работе с электрическими компонентами.
Во-вторых, рекомендуется использовать средства индивидуальной защиты (СИЗ), такие как перчатки и защитные очки. Это поможет избежать травм при работе с острыми деталями и химическими веществами, которые могут быть использованы в процессе установки.
Тщательно изучите инструкцию по эксплуатации осушителя, так как в ней могут содержаться важные рекомендации по установке и эксплуатации устройства. Следует обратить внимание на указания производителя относительно давления, температуры и других параметров, которые могут повлиять на работу осушителя.
При установке осушителя убедитесь, что все соединения герметичны. Неправильная установка может привести к утечкам воздуха, что негативно скажется на работе системы. Используйте подходящие уплотнительные материалы и инструменты для обеспечения надежного соединения.
Также важно следить за состоянием осушителя в процессе эксплуатации. Регулярно проверяйте его на наличие утечек, загрязнений и других повреждений. Если вы заметили какие-либо аномалии, немедленно остановите работу автомобиля и проведите диагностику.
Не забывайте о необходимости периодического обслуживания осушителя. Это включает в себя очистку фильтров, замену изношенных деталей и проверку работоспособности системы в целом. Регулярное техническое обслуживание поможет продлить срок службы осушителя и предотвратить серьезные поломки.
Наконец, при работе с осушителем соблюдайте осторожность и не пренебрегайте правилами безопасности. Это поможет избежать травм и обеспечит надежную работу вашего автомобиля КАМАЗ.
Меры предосторожности и защитные устройства
При установке осушителя на КАМАЗ необходимо соблюдать определенные меры предосторожности, чтобы обеспечить безопасность как оператора, так и самого автомобиля. Важно помнить, что работа с пневматическими системами требует внимательности и соблюдения всех инструкций.
Во-первых, перед началом работы убедитесь, что автомобиль находится на ровной поверхности и зафиксирован. Это предотвратит его движение во время установки осушителя. Также рекомендуется отключить аккумулятор, чтобы избежать случайного замыкания электрических цепей.
Во-вторых, используйте защитные очки и перчатки. Это защитит ваши глаза и руки от возможных повреждений, особенно при работе с инструментами и соединениями, которые могут быть острыми или горячими.
Третьим важным аспектом является наличие защитных устройств в системе. Убедитесь, что на осушителе установлены все необходимые предохранительные клапаны и фильтры. Эти устройства предотвращают избыточное давление и защищают систему от загрязнений, что может привести к ее выходу из строя.
Также стоит обратить внимание на состояние шлангов и соединений. Они должны быть целыми и не иметь трещин или других повреждений. В случае обнаружения дефектов, замените их до начала установки осушителя.
При подключении осушителя следите за тем, чтобы все соединения были выполнены надежно и герметично. Используйте специальные уплотнители и герметики, если это предусмотрено инструкцией. Неправильное соединение может привести к утечкам воздуха и снижению эффективности работы системы.
Наконец, после завершения установки, проведите тестирование системы. Включите двигатель и проверьте, нет ли утечек воздуха, а также корректность работы осушителя. Это поможет убедиться в том, что все было выполнено правильно и система функционирует в соответствии с требованиями.
Обзор дополнительных аксессуаров и комплектующих
При установке осушителя на автомобиль КАМАЗ важно учитывать не только сам осушитель, но и дополнительные аксессуары и комплектующие, которые могут значительно улучшить его работу и продлить срок службы. В этом разделе мы рассмотрим основные элементы, которые могут понадобиться при подключении осушителя.
1. Фильтры
Фильтры являются важным компонентом системы осушения. Они помогают удалять загрязнения и влагу из воздуха, что предотвращает повреждение осушителя и других элементов системы. Рекомендуется использовать фильтры, которые соответствуют спецификациям вашего осушителя. Обратите внимание на тип фильтра: он может быть одноразовым или многоразовым. Многоразовые фильтры требуют регулярной очистки, в то время как одноразовые нужно заменять по мере загрязнения.
2. Соединительные элементы
Для подключения осушителя к системе автомобиля понадобятся различные соединительные элементы, такие как трубки, фитинги и хомуты. Трубки должны быть устойчивыми к воздействию влаги и высоких температур. Фитинги должны обеспечивать надежное соединение, чтобы избежать утечек. Хомуты помогут закрепить трубки на месте и предотвратить их смещение.
3. Датчики и контрольные устройства
Установка датчиков влажности и давления может значительно повысить эффективность работы осушителя. Эти устройства позволяют контролировать уровень влажности в системе и автоматически регулировать работу осушителя в зависимости от условий. Это не только улучшает производительность, но и экономит топливо, так как осушитель будет работать только при необходимости.
4. Электрические компоненты
Некоторые осушители требуют подключения к электрической системе автомобиля. В этом случае понадобятся дополнительные электрические компоненты, такие как реле, предохранители и проводка. Важно следовать инструкциям производителя при подключении электрических элементов, чтобы избежать короткого замыкания и других проблем.
5. Уплотнительные материалы
Для обеспечения герметичности соединений могут понадобиться уплотнительные материалы, такие как резинки или герметики. Они помогут предотвратить утечки воздуха и влаги, что особенно важно для эффективной работы осушителя. Убедитесь, что используемые материалы совместимы с условиями эксплуатации и не разрушаются под воздействием влаги.
6. Инструменты для установки
Для установки осушителя и его комплектующих могут понадобиться специальные инструменты, такие как ключи, отвертки, плоскогубцы и др. Убедитесь, что у вас есть все необходимые инструменты под рукой, чтобы избежать задержек в процессе установки.
В заключение, правильный выбор дополнительных аксессуаров и комплектующих для осушителя КАМАЗ играет ключевую роль в его эффективной работе. Уделите внимание каждому элементу, и это обеспечит надежную и долговечную эксплуатацию системы осушения.
