Осушитель воздуха КАМАЗ 43118 играет ключевую роль в обеспечении надежной работы пневматической системы автомобиля, предотвращая образование конденсата и коррозии. В данной статье мы подробно рассмотрим устройство осушителя, а также предоставим полную инструкцию по его техническому обслуживанию и ремонту. Вы узнаете, как правильно разбирать и заменять картридж, проверять регулятор давления и устранять типичные ошибки, что поможет вам поддерживать осушитель в исправном состоянии и продлить срок службы вашего автомобиля.
Конструктивные особенности и принцип работы узла
Осушитель воздуха, устанавливаемый на КАМАЗ 43118, представляет собой сложное устройство, которое сочетает функции фильтрации, адсорбции влаги и контроля давления. Ключевым элементом системы является картридж с адсорбентом, чаще всего силикагелем или цеолитом. Он связывает молекулы воды, проходящие вместе со сжатым воздухом от компрессора. Конструкция осушителя обеспечивает максимальную площадь контакта воздуха с адсорбирующим веществом и минимизирует аэродинамическое сопротивление.
Важным компонентом системы является встроенный регулятор давления (пневматический или электропневматический), который контролирует циклы наполнения и регенерации. Регулировка давления осуществляется автоматически: при достижении верхнего предела (обычно около 8-8.5 атмосфер) клапан переключает систему в режим сброса, и сжатый воздух начинает двигаться в обратном направлении через адсорбент, выдувая накопленную влагу в атмосферу. Этот процесс, известный как регенерация, происходит каждый раз, когда компрессор переходит в режим холостого хода.
Современные модели, такие как WABCO и их аналоги, часто имеют электрический подогрев (12В или 24В), что предотвращает замерзание конденсата зимой. Если нагревательный элемент выходит из строя, влага, накопившаяся в нижней части стакана, может замерзнуть, блокируя клапан сброса и выводя из строя весь узел. Поэтому проверка электрической цепи является обязательным этапом диагностики перед началом демонтажных работ.
⚠️ Внимание: Перед началом любых работ с пневматической системой необходимо полностью стравить давление из всех ресиверов. Нахождение под давлением может привести к травмам и повреждению оборудования.
Корпус устройства обычно изготавливается из алюминиевого сплава или высокопрочного пластика, устойчивого к перепадам температур и вибрациям. Внутри расположены обратные клапаны, предотвращающие обратный поток воздуха из системы в компрессор при остановке двигателя. Герметичность соединений обеспечивается резиновыми уплотнительными кольцами, которые подвержены старению и требуют периодической замены в процессе ремонта.
Типы устанавливаемых систем
На моделях КАМАЗ 43118 можно встретить различные варианты осушителей, которые зависят от года выпуска и комплектации автомобиля. Наиболее часто встречаются моноблочные конструкции, в которых фильтр и регулятор давления объединены в одном корпусе. Также существуют раздельные системы, где блок осушки располагается отдельно от регулятора давления и соединяется с ним с помощью пневмопровода. Моноблочные системы занимают меньше пространства и проще в установке, однако при поломке несъемного регулятора потребуется замена всего узла.
Различия касаются и типа подключения патрубков. Можно встретить как резьбовые соединения, так и быстроразъемные фитинги. При заказе запасных частей важно точно знать модификацию установленного оборудования, так как геометрия штуцеров может варьироваться. Ниже представлена таблица, в которой сравниваются основные характеристики популярных модификаций.
| Параметр | Моноблочная система | Раздельная система |
|---|---|---|
| Монтаж | Компактный, один узел | Требует места для двух блоков |
| Ремонтопригодность | Частичная (замена картриджа) | Высокая (замена отдельных узлов) |
| Стоимость обслуживания | Ниже (меньше соединений) | Выше (больше уплотнений) |
Интересные факты
Вот несколько интересных фактов о техническом обслуживании и ремонте осушителя воздуха на автомобиле КАМАЗ 43118:
Функция осушителя воздуха: Осушитель воздуха на КАМАЗ 43118 играет ключевую роль в системе пневматического торможения. Он удаляет влагу и загрязнения из сжатого воздуха, что предотвращает коррозию и обеспечивает надежную работу тормозной системы. Регулярное обслуживание осушителя помогает избежать серьезных поломок и продлить срок службы тормозной системы.
Сезонные проверки: Важно проводить техническое обслуживание осушителя воздуха не только по графику, но и в зависимости от сезона. В зимний период, когда температура воздуха значительно снижается, вероятность конденсации влаги в системе возрастает. Поэтому рекомендуется проверять и обслуживать осушитель перед началом холодного сезона, чтобы избежать замерзания воды в системе.
Замена фильтров: В осушителе воздуха используются специальные фильтры, которые необходимо регулярно заменять. Неправильная или нерегулярная замена фильтров может привести к снижению эффективности работы осушителя и, как следствие, к ухудшению работы тормозной системы. Важно следить за состоянием фильтров и заменять их в соответствии с рекомендациями производителя, чтобы обеспечить безопасность и надежность автомобиля.
Диагностика неисправностей и признаки износа
Определение необходимости вмешательства в работу осушителя воздуха начинается с анализа функционирования всей пневматической системы. Первым признаком неисправности является наличие воды в ресиверах при плановом сливе конденсата. Если при открытии сливных кранов после нескольких дней работы вытекает значительное количество эмульсии или чистой воды, это указывает на то, что адсорбент исчерпал свой ресурс и перестал удерживать влагу.
Другим важным симптомом является постоянный сброс воздуха через клапан регулятора давления, даже если давление в системе еще не достигло установленного уровня. Это может свидетельствовать о залипании поршня регулятора или повреждении уплотнительных колец внутри клапана. Постоянная утечка воздуха приводит к снижению давления в тормозных контурах, активации индикаторов аварийного состояния на приборной панели и, в конечном итоге, к блокировке автомобиля стояночным тормозом.
Зимой часто возникает проблема обмерзания узла. Если после длительной стоянки при отрицательных температурах система не набирает давление или клапан сброса не срабатывает, скорее всего, в стакане осушителя образовалась ледяная пробка. Это может происходить из-за неисправности электрического подогрева или использования некачественного адсорбента, который начал разрушаться и создавать пыль, забивающую каналы.
Для точной диагностики рекомендуется использовать манометр, подключенный к контрольному штуцеру, если он предусмотрен конструкцией, или временно врезанный в магистраль после осушителя. Нормальным считается давление отключения компрессора в диапазоне 8.0–8.5 атм и включения около 6.5–7.0 атм. Разброс показаний между различными контурами не должен превышать 0.2 атм. Значительные отклонения требуют разборки и проверки регулятора давления.
Проверка электрической цепи подогрева
При эксплуатации автомобиля в северных регионах особое внимание следует уделять исправности системы обогрева. Начните проверку с визуального осмотра разъема подключения и состояния проводов. Часто провода повреждаются в местах крепления, подверженных вибрации. С помощью мультиметра проверьте цепь на наличие обрывов и коротких замыканий. Сопротивление нагревательного элемента обычно составляет несколько Ом; если сопротивление бесконечно, это свидетельствует о перегорании нити.
Также важно проверить работу реле управления подогревом, если оно расположено в отдельном блоке. Напряжение на контактах должно появляться при включении зажигания или запуске двигателя, в зависимости от электрической схемы автомобиля. Если напряжение отсутствует, это может быть связано с сгоревшим предохранителем в монтажном блоке. Замена предохранителя на более мощный категорически не рекомендуется, так как это может повредить проводку.
Технология замены картриджа и уплотнителей
Замена фильтрующего элемента (картриджа) — ключевая процедура регулярного обслуживания. Частота замены зависит от условий эксплуатации и состояния компрессора, но в среднем составляет от 60 до 80 тысяч километров пробега или один раз в год. Для выполнения этой работы вам понадобятся новый картридж, соответствующий модели осушителя, набор ключей, ветошь и, при необходимости, новые уплотнительные кольца.
Процесс начинается с обеспечения безопасности: установите автомобиль на ровной поверхности, заглушите двигатель и стравите воздух из пневмосистемы через краны для слива конденсата. Убедившись в отсутствии давления, переходите к отворачиванию стакана осушителя. В некоторых моделях стакан можно открутить специальным ключом или вручную, в других случаях потребуется демонтаж всего узла с рамы для удобного доступа.
После снятия стакана извлеките старый картридж. Важно внимательно осмотреть внутреннюю поверхность стакана и резьбовую часть. Наличие металлической стружки или значительного количества черного нагара может указывать на проблемы с компрессором. Резьбу и посадочное место следует тщательно очистить от загрязнений и старой смазки. Новый картридж устанавливается строго по центру. После этого проверьте состояние большого уплотнительного кольца: если оно имеет трещины, потертости или утратило эластичность, его обязательно нужно заменить.
⚠️ Важно: При установке нового картриджа не прилагайте чрезмерные усилия. Перекос может привести к нарушению герметичности или повреждению корпуса. Убедитесь, что уплотнительное кольцо смазано тонким слоем силиконовой смазки.
Сборка осуществляется в обратном порядке. После закручивания стакана и подключения пневмолиний (если узел был полностью снят) запустите двигатель и контролируйте процесс наполнения системы. В момент первого сброса давления может наблюдаться кратковременный выброс пыли или пара — это нормальное явление. После этого проверьте места соединений на наличие утечек воздуха с помощью мыльного раствора.

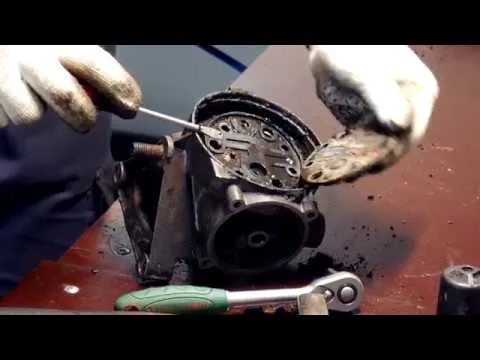

Замена регулятора давления и клапанов
Если замена картриджа не решает проблему с давлением, стоит проверить блок регулятора. На большинстве современных моделей регулятор давления — это съемный компонент, прикрепленный к корпусу осушителя. Для его замены нужно отключить пневмолинии управления, предварительно запомнив их маркировку или расположение, а затем открутить крепежные болты. Старый регулятор заменяется на новый, так как ремонт внутренних диафрагм и клапанов в домашних условиях часто нецелесообразен и не обеспечивает необходимую надежность.
При установке нового регулятора важно правильно подключить управляющие магистрали. Неправильное подключение может вызвать сбои в работе системы: компрессор может не отключаться или работать в режиме постоянной продувки. Схема подключения обычно указана на корпусе устройства или в руководстве по эксплуатации автомобиля. После установки обязательно проведите настройку давления срабатывания, если конструкция регулятора это позволяет.
Особое внимание следует уделить обратному клапану на выходе из осушителя. Он предотвращает обратный поток воздуха из ресиверов в осушитель при остановленном двигателе. Если клапан работает неэффективно, давление в системе может снижаться после длительной стоянки. Проверка осуществляется путем подачи воздуха в обратном направлении: клапан должен быть полностью закрыт. В случае утечки клапан необходимо заменить.
Типичные ошибки при обслуживании и ремонте
При самостоятельном обслуживании пневматической системы КАМАЗ 43118 часто возникают ошибки, которые могут свести на нет все усилия или вызвать поломку смежных узлов. Ниже представлен список распространенных заблуждений и нарушений технологии.
- Применение неоригинальных картриджей низкого качества – Дешевые аналоги часто содержат адсорбент с низкой поглотительной способностью или имеют недостаточную плотность набивки. Это приводит к проскоку влаги и пыли в систему уже через несколько тысяч километров. Экономия на фильтре может обернуться необходимостью ремонта тормозных кранов.
- Игнорирование проверки компрессора – Установка нового осушителя в систему, где компрессор подает масло, оказывается бесполезной. Масло быстро забивает поры адсорбента, делая его неработоспособным. Сначала необходимо устранить утечку масла в ЦПГ компрессора.
- Нарушение момента затяжки стакана – Чрезмерное усилие при затяжке может привести к трещинам в корпусе или деформации уплотнителя, а недостаточная затяжка вызовет утечку воздуха и свист при работе системы. Рекомендуется использовать динамометрический ключ или следовать усилию, указанному производителем.
- Отсутствие проверки электрики в зимний период – Попытка «разморозить» узел открытым огнем или кипятком без последующего ремонта подогрева приведет к повторному замерзанию при первой же возможности. Важно восстановить работу нагревательного элемента, а не просто удалить лед.
Регулировка и настройка параметров системы
После замены деталей или обнаружения неисправностей может возникнуть необходимость регулировки давления. На старых пневматических регуляторах эта настройка выполнялась с помощью подбора шайб или регулировки винта под пломбой. В современных электронных или полуэлектронных системах может потребоваться калибровка датчиков или замена настроечных блоков. Важно помнить, что изменения в настройках регулятора без манометра высокой точности недопустимы.
Если давление отключения установлено слишком высоким, это увеличивает нагрузку на компрессор и повышает риск разрыва трубопроводов. Если давление слишком низкое, тормозная система может не обеспечить необходимую силу при многократном торможении. Нормативные значения для модели КАМАЗ 43118 строго определены и должны соблюдаться. Регулировка должна проводиться на прогретом двигателе при стабильных оборотах.
При настройке следует обращать внимание на разницу между давлением включения и выключения (гистерезис). Слишком маленькая дельта может привести к частому переключению режимов работы компрессора, что ускоряет его износ. Слишком большая дельта уменьшает запас воздуха в ресиверах, необходимый для торможения между включениями компрессора. Оптимальная разница составляет 1.5–2.0 атмосферы.
Сохранение эффективности пневмосистемы
Долговечность и надежность тормозной системы КАМАЗ 43118 зависят от качества воздуха, поступающего в контуры. Регулярное обслуживание осушителя, своевременная замена картриджей и контроль работы подогрева помогают избежать проблем с конденсатом и замерзанием. Пренебрежение этим элементом может привести к отказам, ремонт которых обойдется значительно дороже профилактической замены фильтра.
Владельцам и водителям рекомендуется проверять наличие воды в ресиверах при каждом плановом осмотре. Появление влаги — первый сигнал о необходимости вмешательства. Использование качественных запасных частей и соблюдение технологии монтажа обеспечивают надежную работу пневматики в любых климатических условиях, что гарантирует безопасность на дороге.
Комплексный подход к обслуживанию, включающий не только замену расходных материалов, но и диагностику смежных узлов, таких как компрессор и регулятор давления, является залогом исправности грузовика. Техническая грамотность в области пневматики позволяет минимизировать простои и поддерживать автомобиль в полной готовности к выполнению транспортных задач.
Рекомендации по выбору запчастей и расходных материалов
При выборе запчастей и расходных материалов для осушителя воздуха КАМАЗ 43118 необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную и эффективную работу устройства. Правильный выбор компонентов не только продлевает срок службы осушителя, но и способствует его оптимальной производительности.
1. Оригинальные запчасти vs. аналоги
Первым шагом в выборе запчастей является решение о том, использовать ли оригинальные детали или их аналоги. Оригинальные запчасти, как правило, имеют более высокое качество и соответствуют всем стандартам производителя. Они обеспечивают надежность и долговечность работы осушителя. Однако их стоимость может быть значительно выше, чем у аналогов. Аналоги могут быть более доступными, но важно выбирать проверенные бренды, чтобы избежать проблем с совместимостью и качеством.
2. Качество материалов
При выборе расходных материалов, таких как фильтры, уплотнители и масла, следует обращать внимание на качество используемых материалов. Например, фильтры должны быть изготовлены из высококачественных синтетических волокон, которые обеспечивают эффективную фильтрацию и защиту от загрязнений. Уплотнители должны быть устойчивыми к воздействию влаги и температурных колебаний, чтобы предотвратить утечки и обеспечить герметичность системы.
3. Совместимость с моделью
Важно убедиться, что выбранные запчасти и расходные материалы совместимы с конкретной моделью осушителя воздуха КАМАЗ 43118. Для этого рекомендуется обращаться к технической документации или консультироваться с профессионалами. Неправильный выбор может привести к снижению эффективности работы устройства и увеличению риска поломок.
4. Рекомендации производителей
Производители осушителей воздуха часто предоставляют рекомендации по выбору запчастей и расходных материалов. Эти рекомендации могут включать в себя информацию о предпочтительных брендах, типах масел и фильтров, а также периодичности их замены. Следование этим рекомендациям поможет избежать многих проблем и обеспечит надежную работу осушителя.
5. Учет условий эксплуатации
Условия эксплуатации осушителя воздуха также играют важную роль в выборе запчастей. Если устройство используется в тяжелых условиях, таких как высокая влажность или запыленность, необходимо выбирать более прочные и устойчивые к износу материалы. Например, в таких случаях может потребоваться использование фильтров с повышенной степенью очистки или масел, способных работать при экстремальных температурах.
6. Регулярные проверки и замены
Независимо от того, какие запчасти и расходные материалы были выбраны, важно проводить регулярные проверки и замену изношенных компонентов. Это поможет поддерживать осушитель в рабочем состоянии и предотвратить серьезные поломки. Рекомендуется составить график обслуживания, который будет включать в себя периодические проверки состояния фильтров, уплотнителей и других ключевых элементов.
В заключение, выбор запчастей и расходных материалов для осушителя воздуха КАМАЗ 43118 требует внимательного подхода и учета множества факторов. Следуя приведенным рекомендациям, можно обеспечить надежную и эффективную работу устройства на протяжении всего срока его эксплуатации.
Периодичность технического обслуживания
Периодичность технического обслуживания осушителя воздуха КАМАЗ 43118 играет ключевую роль в обеспечении его надежной работы и долговечности. Регулярное обслуживание позволяет предотвратить возможные неисправности и поддерживать оптимальные эксплуатационные характеристики устройства.
Рекомендуется проводить техническое обслуживание осушителя воздуха каждые 5000 километров пробега или каждые 6 месяцев, в зависимости от того, что наступит раньше. Однако в условиях интенсивной эксплуатации или при работе в сложных климатических условиях (высокая влажность, запыленность) периодичность обслуживания может быть увеличена до 3000 километров или 3 месяцев.
Основные этапы технического обслуживания включают:
- Проверка состояния фильтров: Фильтры осушителя воздуха необходимо проверять на наличие загрязнений и повреждений. При необходимости их следует очищать или заменять. Загрязненные фильтры могут привести к снижению эффективности работы осушителя и увеличению потребления энергии.
- Осмотр соединений и трубопроводов: Важно регулярно проверять все соединения на наличие утечек и повреждений. Утечки могут привести к снижению давления и, как следствие, к ухудшению работы осушителя.
- Проверка уровня масла: Уровень масла в компрессоре осушителя должен находиться в пределах нормы. Низкий уровень масла может привести к перегреву и выходу из строя компрессора. При необходимости масло следует доливать или заменять.
- Очистка радиатора: Радиатор осушителя воздуха необходимо очищать от пыли и грязи, чтобы обеспечить эффективное охлаждение. Накопление загрязнений на радиаторе может привести к перегреву устройства.
- Проверка электрических соединений: Все электрические соединения должны быть надежными и не иметь коррозии. Необходимо проверять состояние проводки и при необходимости производить замену поврежденных участков.
Кроме того, рекомендуется вести журнал технического обслуживания, в котором фиксируются все проведенные работы, замены деталей и выявленные неисправности. Это поможет отслеживать состояние осушителя и планировать дальнейшие мероприятия по его обслуживанию.
Соблюдение установленной периодичности технического обслуживания осушителя воздуха КАМАЗ 43118 не только продлевает срок его службы, но и обеспечивает надежную работу в любых условиях эксплуатации.
Обучение персонала по обслуживанию осушителей воздуха
Обучение персонала по обслуживанию осушителей воздуха является важным аспектом обеспечения надежной и эффективной работы данного оборудования. Правильная эксплуатация и регулярное техническое обслуживание осушителей воздуха КАМАЗ 43118 напрямую зависят от квалификации и знаний обслуживающего персонала. В этом разделе мы рассмотрим ключевые моменты, которые необходимо учитывать при обучении сотрудников.
Во-первых, необходимо обеспечить понимание принципов работы осушителя воздуха. Сотрудники должны знать, как функционирует система, включая основные компоненты, такие как компрессор, конденсатор, испаритель и фильтры. Знание этих элементов поможет в диагностике возможных неисправностей и в проведении профилактических мероприятий.
Во-вторых, обучение должно включать в себя изучение графиков технического обслуживания. Персонал должен быть осведомлен о том, как часто необходимо проводить проверки, замену фильтров и другие операции. Например, рекомендуется проводить визуальный осмотр осушителя не реже одного раза в месяц, а полное техническое обслуживание — каждые 500 часов работы или раз в полгода, в зависимости от условий эксплуатации.
Третий важный аспект — это обучение по безопасной эксплуатации оборудования. Сотрудники должны быть ознакомлены с правилами безопасности при работе с осушителями воздуха, включая использование средств индивидуальной защиты, а также знание действий в случае аварийных ситуаций. Это поможет предотвратить травмы и повреждения оборудования.
Кроме того, полезно проводить практические занятия, на которых сотрудники смогут на практике отработать навыки диагностики и ремонта. Это может включать в себя разборку и сборку отдельных узлов, замену фильтров и проверку герметичности системы. Практические навыки значительно повышают уверенность сотрудников в своих действиях и уменьшают вероятность ошибок при обслуживании.
Не менее важным является обучение по использованию специализированного диагностического оборудования. Сотрудники должны уметь работать с манометрами, термометрами и другими приборами, которые помогут в оценке состояния осушителя воздуха и выявлении неисправностей. Знание современных технологий и оборудования позволяет более эффективно проводить диагностику и ремонт.
Наконец, регулярное обновление знаний персонала также играет важную роль. Технологии и методы обслуживания постоянно развиваются, поэтому важно организовывать курсы повышения квалификации и семинары, на которых сотрудники смогут ознакомиться с новыми подходами и рекомендациями от производителей.
Таким образом, обучение персонала по обслуживанию осушителей воздуха КАМАЗ 43118 должно быть комплексным и многоуровневым. Это позволит не только повысить эффективность работы оборудования, но и продлить срок его службы, а также обеспечить безопасность на рабочем месте.
