В данной статье представлено техническое руководство по пневмосистеме КамАЗ-5320, которое включает в себя подробное описание устройства, принципов работы и основных элементов системы. Мы рассмотрим ключевые аспекты, такие как регулировка крана, проверка компрессора и типичные неисправности, что позволит владельцам и механикам эффективно обслуживать и поддерживать пневмосистему в исправном состоянии. Эта информация будет полезна как для профессионалов, так и для автолюбителей, стремящихся самостоятельно разобраться в особенностях работы воздушной системы своего автомобиля.
Архитектура пневматической системы и основные контуры
Основой безопасности и управляемости автомобиля является разделение воздушной системы на независимые контуры. Это предотвращает полный выход из строя тормозной системы при повреждении одного из ее участков.
Система пневматики КамАЗ-5320 в классическом исполнении включает четыре основных контура. Каждый из них отвечает за работу определенных механизмов колесного шасси и прицепа.
Первый контур подает воздух на тормозные механизмы задней тележки, второй — на передний мост, третий обеспечивает пружинные энергоаккумуляторы стояночного тормоза, а четвертый — вспомогательные системы и прицеп.
Ключевым элементом распределения сжатого воздуха является трехсекционный защитный клапан. Он автоматически отключает поврежденный участок, сохраняя работоспособность остальных контуров.
Давление в каждом контуре контролируется отдельными манометрами, установленными в кабине. Это позволяет водителю оперативно реагировать на утечки или неисправности компрессора.
Компоненты первого и второго контуров
Рабочие тормоза переднего моста и тележки активируются через нижние тормозные клапаны, которые передают сигнал от педали прямо к тормозным камерам.
Для устранения задержки срабатывания на длинных участках дороги используется ускорительный клапан. Он обеспечивает мгновенную подачу воздуха из ресиверов к исполнительным механизмам.
Регулировка хода штоков тормозных камер должна проводиться регулярно. Увеличенный ход может привести к избыточному расходу воздуха и снижению эффективности торможения.
Соединительные трубопроводы между клапанами и камерами изготовлены из медных или полимерных трубок. Их герметичность проверяется мыльным раствором при повышенном давлении.
Интересные факты
Вот несколько интересных фактов о пневмосистеме КамАЗ-5320:
Универсальность применения: Пневмосистема КамАЗ-5320 не только отвечает за работу тормозов, но и используется для управления различными механизмами, такими как подъем кузова и работа пневматических инструментов. Это делает её важной частью не только для безопасности, но и для функциональности автомобиля.
Двухконтурная система: Пневмосистема КамАЗ-5320 имеет двухконтурную конструкцию, что обеспечивает повышенную безопасность. В случае отказа одного контура, второй продолжает функционировать, позволяя водителю сохранить контроль над тормозами и избежать аварийной ситуации.
Эффективность работы: Пневмосистема КамАЗ-5320 разработана для работы в различных климатических условиях, что позволяет автомобилю эффективно функционировать как в жару, так и в холод. Это достигается благодаря использованию специальных материалов и конструктивных решений, которые минимизируют влияние внешней среды на работу системы.
Контур стояночного тормоза и вспомогательных систем
Управление стояночным тормозом осуществляется с помощью специального двухсекционного клапана, который может находиться на панели приборов или под полом кабины. Этот клапан отвечает за стравливание воздуха из энергоаккумуляторов.
Четвертый контур включает кран управления тормозами прицепа с двухпроводным приводом и клапан ограничения давления, который предотвращает перегрузку систем во время буксировки.
В эту ветвь также могут быть добавлены потребители, такие как пневмоподвеска сиденья, механизм переключения передач или система подкачки шин, если она установлена.
⚠️ Важно: Перед началом любых работ по демонтажу элементов пневмосистемы необходимо полностью стравить воздух из всех ресиверов, чтобы избежать травм.
Компрессор, регулятор давления и очистка воздуха
В данной системе используется двухцилиндровый компрессор, который приводится в действие от коленчатого вала двигателя с помощью ременной передачи.
Производительность компрессора должна обеспечивать накачку системы до рабочего давления в диапазоне 6,5–8,0 атмосфер в установленные сроки при средних оборотах двигателя.
Ключевым компонентом является регулятор давления, который автоматически отключает компрессор при достижении максимального давления и снова активирует его, когда давление падает ниже заданного минимума.
Поскольку вместе с воздухом в систему попадают масло и влага, очистка осуществляется через воздушный фильтр-осушитель, который требует регулярной замены или регенерации сорбента.
Неисправность регулятора давления может привести к «плевкам» масла через сбросной клапан или к недостаточной накачке системы, что требует немедленной замены или ремонта этого узла.
Устройство и обслуживание компрессора
Компрессор модели 1118 и его аналоги имеют собственную систему смазки, использующую масло из двигателя. Регулярно проверяйте уровень масла через щуп или смотровое окно.
Если вы слышите металлический стук, замечаете увеличение шума или снижение производительности, проверьте затяжку крепежных болтов и состояние поршневой группы.
Замена поршневых колец и притирка клапанов проводятся в ходе капитального ремонта, когда компрессор не может поддерживать давление, даже если регулятор работает исправно.
Ремень привода нужно натягивать с соблюдением необходимого усилия. Слишком большое провисание может привести к проскальзыванию и снижению оборотов нагнетания, а чрезмерная натяжка может повредить подшипники.
Регулировка и проверка регулятора давления
Регулировка давления срабатывания осуществляется с помощью винта на корпусе регулятора. Обычно доступ к этому винту ограничен защитным колпачком с пломбой.
Для точной настройки необходимо подключить контрольный манометр к системе и сравнить его показания с данными штатного прибора на панели приборов автомобиля.
Разница между давлением включения и выключения (гистерезис) не должна превышать 0,2 МПа. Если отклонение больше указанного значения, это может свидетельствовать о необходимости замены мембраны или пружин регулятора.
Проверка герметичности клапана разгрузки осуществляется на слух: при достижении максимального давления должен быть слышен отчетливый звук сброса воздуха в атмосферу.
Ниже представлена таблица, иллюстрирующая основные параметры настройки пневматической системы для стандартной комплектации.
| Параметр | Нормативное значение | Допустимое отклонение |
|---|---|---|
| Давление включения компрессора | 6,5 бар | ±0,2 бар |
| Давление выключения компрессора | 8,0 бар | ±0,2 бар |
| Время накачки (0-8 бар) | до 8 минут | зависит от объема |
Тормозной кран и управление торможением
Двухсекционный тормозной кран — ключевой элемент управления, который преобразует механическое давление ноги водителя в пневматический сигнал.
Устройство состоит из двух независимых секций: верхняя отвечает за тормозную систему переднего моста, а нижняя — за заднюю ось через ускорительный клапан.
При нажатии на тормозную педаль открываются выпускные клапаны, и сжатый воздух из ресиверов направляется в тормозные камеры, прижимая тормозные колодки к барабанам.
Ход тормозной педали должен быть плавным, без заеданий и провалов. Любое люфтование или затрудненное движение указывают на необходимость регулировки тяг или замены крана.
Внутри крана находятся резиновые уплотнители и диафрагмы, которые со временем могут терять эластичность или повреждаться, что приводит к утечкам воздуха или «провалу» педали.
Конструкция и принцип работы
Рабочая часть крана изготовлена из алюминиевого сплава, а подвижные элементы — из стали и резины. Это сочетание материалов обеспечивает высокую надежность, но требует защиты от коррозии и загрязнений.
Следящее устройство крана обеспечивает пропорциональность давления в тормозных камерах в зависимости от усилия на педаль, что критически важно для предотвращения блокировки колес.
В нижней части корпуса расположен выхлопной клапан, который отвечает за растормаживание механизмов при отпускании педали водителем.
Регулировка зазора между толкателем и поршнем осуществляется с помощью эксцентриковой оси. Неправильная установка этой оси может привести к подтормаживанию или задержке реакции.
Регулировка и обслуживание
Регулировка тормозного крана необходима для обеспечения одновременного срабатывания тормозов на всех мостах и корректного хода педали.
Для оценки эффективности тормозной системы нужно измерить время реакции тормозов. Оно не должно превышать предельные значения, установленные техническими нормами.
При разборке крана рекомендуется заменять все резинотехнические изделия на новые, даже если они не имеют видимых повреждений. Микротрещины могут привести к сбоям в работе.
Смазка трущихся поверхностей должна производиться только специализированной смазкой, совместимой с резиной. Использование масел и солидола строго запрещено.
⚠️ Важно: Применение неоригинальных ремкомплектов может быстро повредить кран и привести к утрате управляемости автомобиля во время движения.
Типичные неисправности и методы их устранения
В процессе работы пневмосистемы КамАЗ-5320 она подвергается вибрациям, температурным колебаниям и загрязнениям, что может привести к неисправностям.
Наиболее распространённые проблемы — утечки воздуха через неплотные соединения, износ манжет тормозных камер и заедание клапанов.
Диагностика начинается с визуального осмотра трубопроводов и прослушивания системы на наличие свиста, указывающего на утечку воздуха.
Снижение давления в одном из контуров при работающем двигателе может свидетельствовать о повреждении магистрали или неисправности защитного клапана.
Наличие масла в пневмосистеме указывает на износ поршневой группы компрессора или засорение системы вентиляции картера двигателя.
Диагностика утечек и падений давления
Для обнаружения утечек в труднодоступных местах применяется метод нанесения мыльного раствора на соединения труб и клапаны при работающем двигателе.
Образование пузырьков указывает на разгерметизацию, которую нужно устранить, заменив уплотнитель или подтянув соединение.
Если давление быстро снижается при выключенном двигателе, следует проверить обратные клапаны ресиверов и герметичность тормозных кранов.
Время, за которое давление падает с 8 до 6 бар на заглушенном двигателе, для исправной системы должно составлять не менее 10-15 минут.
Проблемы с торможением и работой клапанов
Задержка вращения колес после отпускания тормоза часто связана с примерзанием влаги в выхлопном клапане крана или заеданием штока в камере.
Неравномерное торможение на мостах может указывать на рассинхронизацию работы секций крана или на различия в настройках тормозных механизмов колес.
Замерзание конденсата зимой может блокировать работу клапанов, поэтому использование спиртового предохранителя от замерзания необходимо.
Громкий выхлоп при торможении может свидетельствовать о разрушении седла клапана или попадании постороннего предмета в полость крана.
Сравнение симптомов и возможных причин представлено в следующей таблице.
| Симптом | Возможная причина | Способ устранения |
|---|---|---|
| Компрессор не отключается | Неисправен регулятор | Замена или ремонт регулятора |
| Наличие масла в ресиверах | Износ колец компрессора | Ремонт компрессора |
| Провал тормозной педали | Разрыв мембраны крана | Замена ремкомплекта крана |
Типичные ошибки при обслуживании
Некорректное обслуживание пневматических систем часто приводит к ухудшению состояния оборудования и аварийным ситуациям на дороге.
- Пренебрежение сливом конденсата — регулярный слив воды из ресиверов необходим, так как накопление влаги может вызвать коррозию и замерзание системы зимой.
- Применение неподходящих смазочных материалов — использование литола или солидола в тормозном кране может привести к разбуханию резинок и сбоям в работе клапанов.
- Нарушение порядка регулировки — настройку системы следует начинать с регулировки хода штоков тормозных камер, а затем переходить к настройке кранов.
- Замена компонентов без предварительной очистки системы — установка нового компрессора или крана в загрязненную систему с остатками масла и нагара может быстро вывести новый узел из строя.
Обеспечение надежности и долговечности системы
Поддержание эффективной работы воздушной системы КамАЗ-5320 требует комплексного подхода и соблюдения регламентных мероприятий.
Регулярная замена воздушных фильтров компрессора и осушителя воздуха предотвращает попадание абразивной пыли в цилиндры и клапаны.
Мониторинг натяжения ремня привода и состояния шкивов обеспечивает надежную работу компрессора при всех режимах работы двигателя.
Своевременная замена резинотехнических изделий, даже без видимых повреждений, минимизирует риск разрыва магистрали под давлением.
Квалифицированный подход к диагностике и ремонту помогает поддерживать пневмосистему в состоянии, гарантирующем безопасность на дороге.
Проверка и замена пневматических шлангов и соединений
Пневматическая система КамАЗ-5320 играет ключевую роль в обеспечении надежной работы тормозной системы и других механизмов, использующих сжатый воздух. Одним из важных аспектов обслуживания этой системы является регулярная проверка и замена пневматических шлангов и соединений. Неправильное состояние этих элементов может привести к утечкам воздуха, что, в свою очередь, может вызвать серьезные неисправности и аварийные ситуации.
Проверка пневматических шлангов
Перед началом проверки необходимо подготовить автомобиль, установив его на ровной поверхности и обеспечив доступ к пневматической системе. Проверка шлангов включает в себя следующие этапы:
- Визуальный осмотр: Проверьте шланги на наличие видимых повреждений, таких как трещины, порезы или износ. Обратите внимание на места изгиба и крепления, так как именно там шланги чаще всего подвергаются механическому воздействию.
- Проверка на утечки: Для выявления утечек можно использовать мыльный раствор. Нанесите его на шланги и соединения; если появятся пузырьки, это указывает на наличие утечки.
- Проверка креплений: Убедитесь, что все соединения надежно закреплены и не имеют люфта. Ослабленные соединения могут привести к утечкам и снижению давления в системе.
Замена пневматических шлангов
Если в ходе проверки были выявлены повреждения или утечки, необходимо произвести замену шлангов. Процесс замены включает следующие шаги:
- Подготовка: Перед заменой отключите систему сжатого воздуха, чтобы избежать травм и повреждений. Убедитесь, что давление в системе полностью сброшено.
- Снятие старого шланга: Ослабьте и снимите соединения, используя соответствующий инструмент. Будьте осторожны, чтобы не повредить другие элементы системы.
- Установка нового шланга: Выберите шланг, соответствующий спецификациям производителя. Установите новый шланг на место старого, убедившись, что он правильно зафиксирован и не имеет перегибов.
- Проверка: После установки нового шланга включите систему и проверьте на наличие утечек, как описано выше.

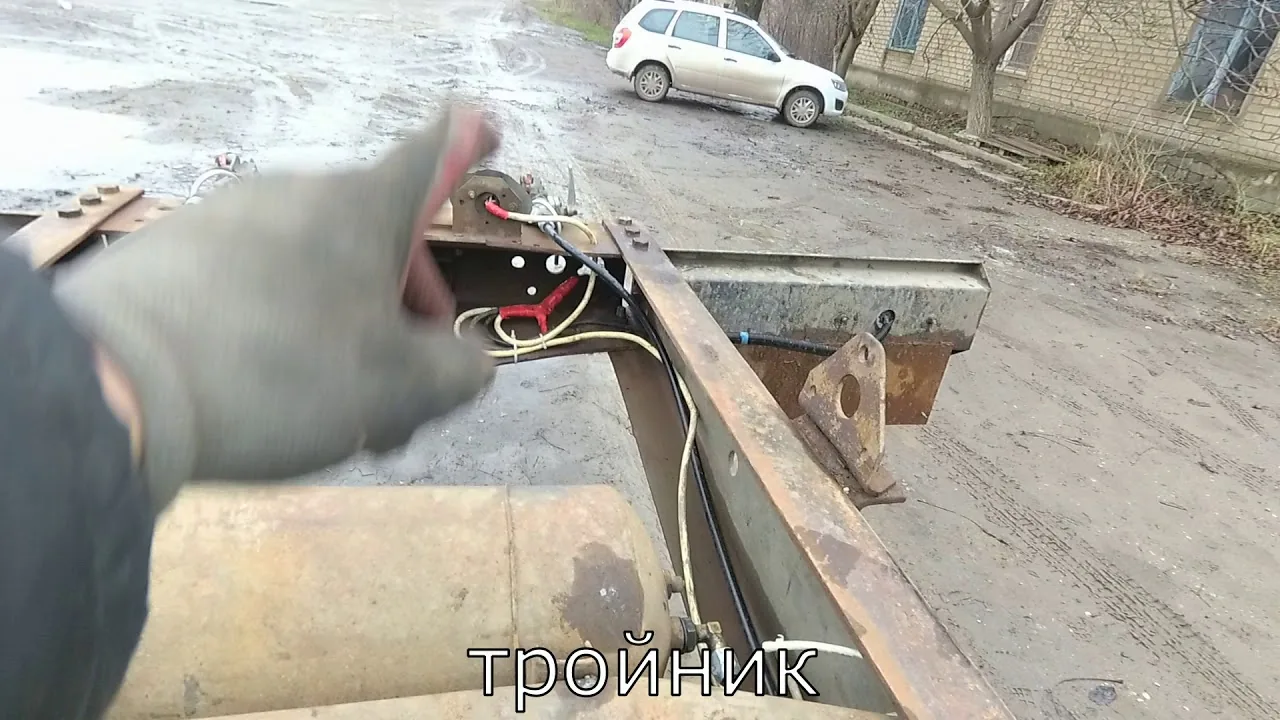

Проверка и замена соединений
Соединения в пневматической системе также требуют регулярного контроля. Они могут подвергаться коррозии и износу, что может привести к утечкам. Процесс проверки и замены соединений включает:
- Визуальный осмотр: Проверьте соединения на наличие коррозии, трещин и других повреждений. Обратите внимание на состояние уплотнительных колец.
- Проверка герметичности: Как и в случае со шлангами, используйте мыльный раствор для проверки соединений на утечки.
- Замена поврежденных соединений: Если соединение повреждено, его необходимо заменить. Для этого снимите старое соединение, очистите место установки и установите новое, следя за правильной ориентацией и затяжкой.
Регулярная проверка и замена пневматических шлангов и соединений являются важными мерами по обеспечению безопасности и надежности работы пневмосистемы КамАЗ-5320. Рекомендуется проводить эти процедуры не реже одного раза в полгода или при каждом техническом обслуживании автомобиля.
Обучение персонала по эксплуатации пневмосистемы
Обучение персонала, работающего с пневмосистемой КамАЗ-5320, является важным аспектом обеспечения безопасной и эффективной эксплуатации транспортного средства. Пневмосистема отвечает за работу тормозов, подвески и других систем, что делает её критически важной для безопасности и надежности автомобиля.
Первым шагом в обучении является ознакомление сотрудников с устройством и принципом работы пневмосистемы. Персонал должен понимать, как функционируют основные компоненты, такие как компрессор, ресиверы, пневматические цилиндры и клапаны. Это знание поможет в диагностике и устранении возможных неисправностей.
Следующим этапом является обучение правильной эксплуатации системы. Работники должны знать, как правильно запускать и останавливать компрессор, как контролировать уровень давления в системе и как реагировать на предупреждающие сигналы, такие как индикаторы давления. Важно также обучить персонал методам предотвращения перегрева и перегрузки системы, что может привести к её выходу из строя.
Практическое обучение включает в себя проведение регулярных тренировок по выполнению операций, связанных с пневмосистемой. Это может включать в себя замену фильтров, проверку и регулировку давления, а также диагностику и устранение неисправностей. Практические занятия должны проводиться под руководством опытных специалистов, которые смогут передать свои знания и опыт.
Кроме того, необходимо обучить персонал правилам безопасности при работе с пневмосистемой. Это включает в себя использование индивидуальных средств защиты, таких как перчатки и защитные очки, а также соблюдение правил работы с сжатым воздухом. Работники должны быть осведомлены о возможных рисках, связанных с неправильной эксплуатацией системы, и знать, как действовать в экстренных ситуациях.
Регулярные курсы повышения квалификации также являются важной частью обучения. Технологии и методы обслуживания пневмосистем постоянно развиваются, и персонал должен быть в курсе последних новинок и рекомендаций. Это поможет не только повысить уровень безопасности, но и улучшить общую эффективность работы пневмосистемы.
В заключение, обучение персонала по эксплуатации пневмосистемы КамАЗ-5320 должно быть комплексным и систематическим процессом, включающим теоретические знания, практические навыки и соблюдение правил безопасности. Это обеспечит надежную и безопасную работу автомобиля, а также продлит срок службы пневмосистемы.
Советы по модернизации и улучшению пневмосистемы
Модернизация и улучшение пневмосистемы КамАЗ-5320 могут значительно повысить эффективность работы автомобиля, улучшить его эксплуатационные характеристики и продлить срок службы компонентов. Рассмотрим несколько ключевых аспектов, на которые стоит обратить внимание при модернизации пневмосистемы.
1. Замена компрессора
Одним из первых шагов к улучшению пневмосистемы является замена стандартного компрессора на более мощный и производительный. Современные компрессоры обладают лучшей производительностью и могут обеспечить более стабильное давление в системе. При выборе компрессора стоит обратить внимание на его характеристики, такие как производительность, максимальное давление и уровень шума.
2. Установка дополнительных ресиверов
Увеличение объема ресиверов позволяет накопить больше сжатого воздуха, что особенно полезно при работе с пневматическими инструментами. Установка дополнительных ресиверов может помочь избежать резких падений давления в системе, что положительно скажется на работе пневматических механизмов. Ресиверы должны быть правильно размещены и подключены к системе для обеспечения оптимальной работы.
3. Использование высококачественных фильтров
Фильтры играют важную роль в очистке сжатого воздуха от влаги и загрязнений. Установка высококачественных фильтров поможет предотвратить попадание воды и частиц в пневмосистему, что может привести к повреждению компонентов. Рекомендуется использовать фильтры с возможностью замены картриджей, что упростит обслуживание системы.
4. Обновление трубопроводов
Трубопроводы пневмосистемы должны быть выполнены из качественных материалов, устойчивых к коррозии и механическим повреждениям. Замена старых трубопроводов на новые, выполненные из более современных и прочных материалов, поможет избежать утечек и повысить общую надежность системы. Также стоит обратить внимание на соединения и фитинги, которые должны быть герметичными и надежными.
5. Регулярное обслуживание
Регулярное техническое обслуживание пневмосистемы является залогом ее надежной работы. Необходимо периодически проверять уровень масла в компрессоре, состояние фильтров, а также проводить визуальный осмотр на наличие утечек. Своевременная замена изношенных компонентов и устранение неисправностей помогут избежать серьезных поломок и продлить срок службы системы.
6. Установка автоматических систем управления
Современные технологии позволяют устанавливать автоматические системы управления пневмосистемой, которые могут значительно упростить эксплуатацию автомобиля. Такие системы могут автоматически регулировать давление в системе, контролировать уровень масла и предупреждать о необходимости обслуживания. Это не только повысит комфорт водителя, но и улучшит общую эффективность работы пневмосистемы.
Внедрение данных рекомендаций поможет значительно улучшить пневмосистему КамАЗ-5320, повысить ее надежность и эффективность, а также снизить затраты на обслуживание и эксплуатацию автомобиля.
