В данной статье мы рассмотрим проблему утечки воздуха с осушителя на автомобилях КАМАЗ, что может привести к снижению эффективности работы пневматической системы и, как следствие, к серьезным неисправностям. Мы подробно разберем основные причины возникновения данной неисправности, а также предложим пошаговую инструкцию по диагностике и ремонту, включая замену клапанов и проверку регулятора давления. Эта информация будет полезна как профессиональным механикам, так и владельцам автомобилей, стремящимся самостоятельно устранить возникшие проблемы и обеспечить надежную работу своего транспортного средства.
Конструктивные особенности и принцип работы воздушного осушителя
Современные осушители, устанавливаемые на технику КАМАЗ, представляют собой высокотехнологичные устройства, которые совмещают функции фильтрации, сушки и регулирования. Главным компонентом является адсорбент, улавливающий водяной пар и масляные пары от компрессора. Регенерация адсорбента происходит при сбросе давления, когда поток воздуха меняет направление и выдувает накопленную влагу через клапан для слива конденсата.
В зависимости от модели, встроенный или внешний регулятор давления управляет циклами работы компрессора. Когда давление в системе достигает заданного уровня (обычно 8,0–8,5 бар), регулятор прекращает подачу воздуха в контуры и направляет его на сброс в атмосферу, одновременно давая команду компрессору перейти в режим холостого хода. Если в этот момент слышен постоянный свист или шипение, это указывает на нарушение герметичности.
Ключевыми компонентами, отвечающими за герметичность, являются обратный клапан на входе, клапан сброса конденсата (поплавковый или электрический) и золотниковый механизм регулятора давления. Нарушение работы любого из этих элементов приводит к снижению давления и неэффективной работе тормозной системы. В зимний период попадание влаги в магистрали из-за неисправного осушителя может привести к блокировке тормозов.
Типы осушителей, применяемые на КАМАЗ
На различных моделях грузовиков могут устанавливаться модификации от разных производителей, таких как WABCO, Knorr-Bremse или российские аналоги. Несмотря на конструктивные различия, принцип их работы остается одинаковым. Модели с интегрированным регулятором давления более компактны, но при поломке регулирующей части необходимо заменять весь узел. В системах с внешним регулятором можно заменить отдельные компоненты.
Осушители различаются по типу клапана для сброса конденсата. Механические (поплавковые) клапаны надежны, но могут заедать при сильном загрязнении маслом. Электрические клапаны управляются электронным блоком и открываются по таймеру или по команде. Это исключает потерю воздуха при исправной системе, но требует исправной проводки. Выбор ремкомплекта зависит от точной модели установленного оборудования.
Для корректной диагностики важно знать, к какой серии относится ваш агрегат. Ниже представлена таблица, которая поможет определить основные типы узлов по внешним признакам и характеристикам.
| Тип узла | Характерные признаки | Особенности обслуживания |
|---|---|---|
| С интегрированным регулятором | Один корпус, единый блок, регулировка на корпусе | Замена ремкомплекта регулятора без снятия с рамы |
| С внешним регулятором | Отдельный регулятор давления, соединенный трубками | Требуется проверка соединений и трубок управления |
| Электрический слив | Наличие электрического разъема на клапане слива | Необходима проверка напряжения и сигнала управления |
⚠️ Внимание: Перед началом любых работ по ремонту пневмосистемы обязательно полностью стравите давление из всех контуров. Нахождение под давлением может привести к травмам и разлету деталей.
| Проблема | Возможные причины | Рекомендации по ремонту |
|---|---|---|
| Травит воздух | Повреждение уплотнителей | Заменить уплотнители |
| Износ компрессора | Проверить и при необходимости заменить | |
| Неправильная установка трубопроводов | Перепроверить и исправить установку | |
| Утечка в системе охлаждения | Найти и устранить утечку | |
| Неправильная работа клапанов | Проверить и отрегулировать клапаны | |
| Загрязнение фильтров | Очистить или заменить фильтры |
Интересные факты
Вот несколько интересных фактов, связанных с диагностикой и ремонтом системы осушителя воздуха на КАМАЗе:
Функция осушителя: Осушитель воздуха на КАМАЗе играет ключевую роль в системе пневматического торможения. Он удаляет влагу и загрязнения из сжатого воздуха, что предотвращает коррозию и обеспечивает надежную работу тормозной системы. Неправильная работа осушителя может привести к снижению эффективности торможения и даже к аварийным ситуациям.
Диагностика утечек: Для диагностики утечек воздуха из осушителя часто используется метод "мыльной воды". При нанесении мыльного раствора на соединения и шланги можно легко выявить места утечек по образованию пузырьков. Это простой и эффективный способ, который помогает быстро найти и устранить проблему.
Регулярное обслуживание: Осушитель воздуха требует регулярного обслуживания, включая замену фильтров и проверку состояния уплотнений. Пренебрежение этими процедурами может привести к накоплению влаги в системе, что в свою очередь может вызвать серьезные повреждения тормозной системы и других компонентов автомобиля. Регулярная диагностика и профилактика помогают избежать дорогостоящего ремонта и продлить срок службы автомобиля.
Диагностика утечек: локализация источника звука
Определение источника утечки воздуха — первый и важнейший шаг в ремонте. Порой сложно понять, откуда доносится шипение, особенно если работают другие устройства или дует ветер. Для эффективной диагностики рекомендуется использовать мыльный раствор, который нужно наносить на все подозрительные соединения и узлы. Появление пузырьков укажет на место разгерметизации.
В первую очередь проверьте места соединения трубопроводов с корпусом осушителя. Вибрация от движения грузовика может ослабить гайки или вызвать микротрещины в медных трубках. Если утечка обнаружена в области резьбового соединения, достаточно подтянуть соединение или заменить уплотнительное кольцо. Не рекомендуется использовать герметик на резьбе пневматических соединений, так как он может попасть внутрь клапанов и вызвать их заклинивание.
Если внешние соединения герметичны, прислушайтесь к корпусу регулятора давления. Утечка может происходить через выхлопное отверстие даже во время накачки давления. Это может свидетельствовать о износе уплотнителей золотника или повреждении клапана. Также проверьте клапан сброса конденсата: если он постоянно подтекает, это может указывать на загрязнение или неисправность механизма.
Для более точной диагностики состояния клапанов воспользуйтесь таблицей, которая сопоставляет симптомы с возможными неисправностями.
| Симптом | Вероятная причина | Метод проверки |
|---|---|---|
| Постоянное шипение из выхлопа | Негерметичность седла клапана регулятора | Заглушить выходное отверстие и проверить падение давления |
| Сброс воздуха при достижении нормы | Нормальная работа (режим сброса) | Убедиться, что сброс прекращается при падении давления |
| Течет из-под крышки стакана | Износ уплотнительного кольца крышки | Визуальный осмотр и проверка затяжки хомута/болтов |
Проверка клапана сброса конденсата
Клапан для слива конденсата — это компонент, который часто становится источником утечек воздуха. В механических системах поплавок может застрять в открытом положении из-за загрязнений или загустевшего масла. В электрических системах возможны проблемы, такие как сгорание катушки соленоида или окисление контактов. Проверка механического клапана осуществляется путем осторожного нажатия на шток клапана (если конструкция это позволяет) или его снятия для очистки.
Если клапан электрический, необходимо проверить наличие напряжения на разъеме в момент сброса. Отсутствие напряжения может указывать на неисправность проводки или блока управления. Постоянная утечка через клапан слива быстро приводит к опустошению ресиверов, что делает использование автомобиля невозможным. В зимний период этот клапан может замерзать, поэтому важно следить за состоянием адсорбента.
⚠️ Внимание: Перед демонтажем клапана сброса конденсата убедитесь, что в системе нет остаточного давления. Резкий выброс сжатого воздуха может привести к травмам глаз.

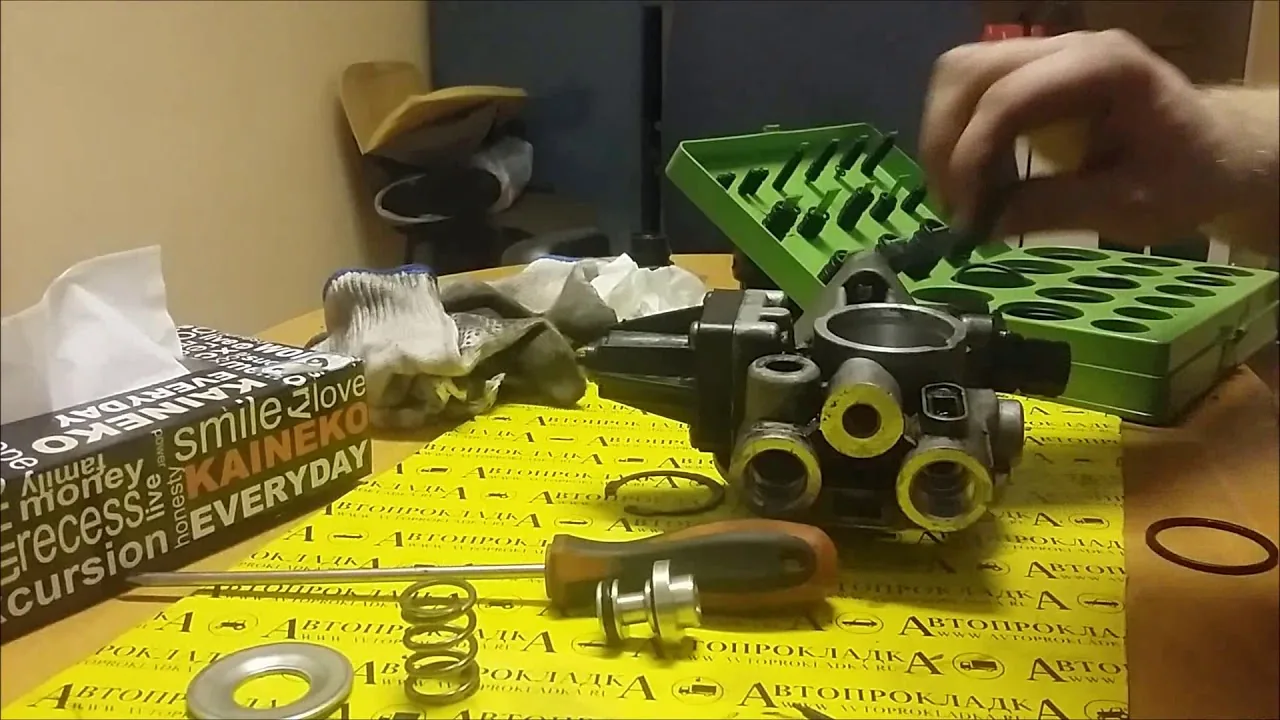

Замена ремкомплекта регулятора давления
Если диагностика показала, что воздух утечет через выхлопное отверстие регулятора давления или уплотнения штока, необходимо заменить ремкомплект. Эта операция требует внимательности и чистоты, так как даже мелкая песчинка, попавшая в клапанный механизм, может быстро вывести новый ремкомплект из строя.
Перед началом работы следует демонтировать регулятор давления с осушителя или, если доступ ограничен, снять весь блок целиком. Рекомендуется запомнить или сфотографировать расположение пружин и поршней, так как в некоторых моделях их порядок имеет значение. При сборке все резиновые уплотнения желательно смазывать специальной силиконовой смазкой, устойчива к воздействию сжатого воздуха и масел.
Во время разборки внимательно осмотрите металлические поверхности клапанов и седел. Глубокие царапины или коррозия могут потребовать замены всего узла, так как новый ремкомплект не обеспечит герметичность на поврежденной поверхности. Особое внимание стоит уделить состоянию возвратных пружин: потеря упругости может привести к неправильной работе клапана.
Пошаговая инструкция по замене уплотнений
Замена ремкомплекта требует выполнения определенных шагов в строгой последовательности. Неправильное выполнение этих действий может привести к тому, что регулятор не будет удерживать давление или начнет пропускать воздух сразу после включения.
- Закройте кран подачи воздуха от компрессора и сбросьте давление из системы, открыв краны ресиверов.
- Отсоедините все пневматические трубки, пометив их маркером для удобства сборки. Это особенно важно для систем с внешним регулятором.
- Осторожно разберите корпус регулятора, удалите старые уплотнительные кольца и манжеты.
- Промойте все металлические компоненты чистым топливом, затем продуйте их сжатым воздухом и установите новые детали из ремкомплекта, обильно смазав их.
- Соберите узел в обратном порядке, подключите трубки и проведите тестирование под давлением с помощью мыльного раствора.
После завершения сборки важно проверить работу регулятора. Давление отсечки должно соответствовать установленным требованиям (обычно 8,0–8,5 бар), а разница между давлением включения и выключения (гистерезис) не должна превышать 2 бар. Если регулятор часто включается и выключается, возможно, потребуется отрегулировать винт настройки или заменить пружину.
Типичные ошибки при обслуживании и их последствия
Неквалифицированное вмешательство в систему подготовки воздуха часто усугубляет существующие проблемы. Водители и механики нередко совершают распространенные ошибки, которые не только не устраняют утечки, но и могут повредить смежные компоненты, такие как воздушный компрессор или тормозные камеры.
Одной из частых ошибок является игнорирование регулярной замены адсорбента. Многие считают, что если воздух сухой, то замена патрона не нужна. Однако со временем адсорбент превращается в пыль, которая уносится потоком воздуха и оседает в клапанах регулятора, что может привести к их заклиниванию и утечкам. Своевременная замена фильтрующих элементов — залог надежной работы всей системы.
Также распространены кустарные методы ремонта, такие как обматывание изолентой поврежденных соединений или установка болтов-заглушек вместо неисправных клапанов. Это серьезное нарушение техники безопасности, которое может вызвать взрыв ресиверов или отказ тормозов в критический момент.
- Отсутствие влагоотделителя перед осушителем — установка дополнительного фильтра грубой очистки значительно увеличивает срок службы дорогого адсорбента, но об этом часто забывают при модернизации системы.
- Игнорирование температуры выхлопных газов — если компрессор перегревается, масло начинает сгорать и образовывать нагар в осушителе, что требует не только замены ремкомплекта, но и ремонта самого компрессора.
- Неправильная регулировка винтом — попытка повысить давление отсечки выше установленного уровня путем выкручивания винта регулятора может привести к разрыву трубопроводов или срабатыванию предохранительного клапана.
- Экономия на запчастях — использование дешевых аналогов ремкомплектов из низкокачественной резины приводит к быстрому разрушению уплотнений и повторной утечке уже через неделю эксплуатации.
Обеспечение долговечности пневмосистемы
Чтобы избежать повторного возникновения утечки воздуха, необходимо создать оптимальные условия для работы компрессора и осушителя. Это включает использование качественного моторного масла, которое не сгорает и не образует нагар, а также регулярную замену воздушного фильтра двигателя. Поступление пыли в цилиндры компрессора может вызвать быстрый износ поршневой группы и выброс масла в пневмосистему.
Плановое техническое обслуживание, включая слив конденсата из ресиверов (даже при исправном автоматическом клапане), позволяет контролировать состояние системы. Если в сливаемой жидкости много масла, это указывает на неисправность компрессора, которую нужно устранить, чтобы избежать повреждения осушителя. Комплексный подход к обслуживанию поможет избежать дорогостоящих ремонтов в пути.
В заключение, стоит отметить, что корректная работа осушителя — это не только вопрос комфорта, но и безопасности. Сухой воздух в тормозной системе предотвращает коррозию металлических компонентов и замерзание влаги в холодное время года. Соблюдение регламентных работ и использование качественных запасных частей обеспечит надежную работу грузовика в любых условиях эксплуатации.
⚠️ Внимание: Если после замены ремкомплекта регулятор не удерживает давление или работает неправильно, не пытайтесь его настраивать. Возможно, корпус регулятора имеет внутренние дефекты и нуждается в полной замене.
Методы проверки герметичности системы
Проверка герметичности системы осушителя воздуха на автомобиле КАМАЗ является важным этапом диагностики, так как утечки могут привести к снижению эффективности работы устройства и, как следствие, к ухудшению работы всего пневматического оборудования. Существует несколько методов, которые позволяют выявить утечки и проверить герметичность системы.
1. Визуальный осмотр
Первым шагом в диагностике герметичности системы является визуальный осмотр всех соединений, шлангов и элементов осушителя. Необходимо обратить внимание на наличие трещин, повреждений или коррозии. Особенно важно проверить места соединения шлангов и фитингов, так как именно там чаще всего возникают утечки. Если обнаружены подозрительные места, их следует отметить для дальнейшей проверки.
2. Использование мыльного раствора
Этот метод является одним из самых простых и эффективных. Для его реализации необходимо приготовить мыльный раствор, который можно сделать, смешав воду с жидким мылом или моющим средством. Нанесите раствор на все соединения и шланги системы. Если в местах утечек появятся пузырьки, это будет свидетельствовать о наличии проблемы. Данный метод позволяет быстро и точно определить места утечек, однако требует некоторой осторожности, чтобы не повредить элементы системы.
3. Применение специального оборудования
Для более точной диагностики можно использовать специализированное оборудование, такое как газоанализаторы или ультразвуковые детекторы утечек. Газоанализаторы позволяют выявить утечки по изменению концентрации газа в системе, а ультразвуковые детекторы фиксируют звуковые волны, возникающие при утечках. Эти методы требуют определенных навыков и знаний, но они обеспечивают высокую точность диагностики.
4. Проверка под давлением
Еще одним эффективным методом проверки герметичности является тестирование под давлением. Для этого необходимо отключить систему от источника воздуха и создать в ней избыточное давление с помощью компрессора. После этого следует наблюдать за показателями манометра: если давление начинает падать, это указывает на наличие утечек. Важно помнить, что данный метод требует осторожности и соблюдения техники безопасности, чтобы избежать повреждения системы.
5. Использование индикаторов утечек
На рынке также доступны специальные индикаторы утечек, которые изменяют цвет при контакте с воздухом, содержащим определенные примеси. Эти устройства могут быть полезны для быстрого выявления проблем в системе, однако их использование требует предварительной подготовки и знания о том, как правильно интерпретировать результаты.
Каждый из перечисленных методов имеет свои преимущества и недостатки, и выбор подходящего способа проверки герметичности системы зависит от конкретной ситуации, доступного оборудования и уровня квалификации специалиста. Важно помнить, что регулярная диагностика и своевременный ремонт системы осушителя воздуха помогут избежать серьезных поломок и продлить срок службы автомобиля КАМАЗ.
Использование мыльного раствора для выявления утечек
Одним из наиболее эффективных методов диагностики утечек воздуха из осушителя КАМАЗ является использование мыльного раствора. Этот простой и доступный способ позволяет быстро и точно определить места, где происходит утечка, что особенно важно для поддержания работоспособности системы и предотвращения дальнейших повреждений.
Для начала необходимо подготовить мыльный раствор. Для этого в чистую емкость следует налить немного воды и добавить в нее жидкое мыло или моющее средство. Оптимальное соотношение – одна часть мыла на десять частей воды. Полученный раствор нужно тщательно перемешать до образования однородной пены.
После подготовки раствора следует отключить осушитель от источника питания и обеспечить доступ к его компонентам, где может происходить утечка. Это могут быть соединения трубок, клапаны, а также места стыковки различных элементов системы. Важно тщательно осмотреть все возможные участки, так как утечки могут быть как видимыми, так и скрытыми.
Нанесите мыльный раствор на подозрительные места с помощью губки или распылителя. Обратите внимание на образование пузырьков: если на поверхности появляется пена, это свидетельствует о наличии утечки. Важно проводить эту процедуру при включенном осушителе, чтобы создать давление, которое будет способствовать выявлению проблемных участков.
Если утечка обнаружена, необходимо зафиксировать ее местоположение и оценить степень повреждения. В зависимости от характера утечки, может потребоваться замена поврежденных деталей или уплотнителей, либо же их простая подтяжка. Важно помнить, что игнорирование утечек может привести к снижению эффективности работы осушителя и увеличению расхода энергии.
После завершения всех работ по устранению утечек рекомендуется повторно провести тест с мыльным раствором, чтобы убедиться в том, что проблема решена. Это поможет избежать повторных неисправностей и обеспечит надежную работу системы в дальнейшем.
Использование мыльного раствора для выявления утечек – это не только экономичный, но и эффективный способ диагностики, который может значительно упростить процесс ремонта и обслуживания осушителей на автомобилях КАМАЗ.
Рекомендации по выбору качественных запчастей
При диагностике и ремонте системы осушения воздуха на автомобилях КАМАЗ особое внимание следует уделить выбору качественных запчастей. Это связано с тем, что от надежности и долговечности этих компонентов зависит не только эффективность работы осушителя, но и общая производительность системы. Ниже приведены рекомендации, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти vs. аналоги
При выборе запчастей для осушителя воздуха рекомендуется отдавать предпочтение оригинальным компонентам, так как они разрабатываются с учетом всех особенностей конструкции и эксплуатации конкретной модели автомобиля. Оригинальные запчасти обеспечивают высокую степень совместимости и надежности. Однако, если бюджет ограничен, можно рассмотреть качественные аналоги от проверенных производителей, которые зарекомендовали себя на рынке.
2. Проверка сертификатов качества
Перед покупкой запчастей обязательно уточняйте наличие сертификатов качества. Это может быть как международный стандарт ISO, так и сертификаты, выданные производителем. Наличие таких документов подтверждает, что запчасти прошли необходимые испытания и соответствуют установленным требованиям.
3. Изучение отзывов и рекомендаций
Перед покупкой стоит ознакомиться с отзывами других пользователей о конкретных запчастях. Это можно сделать на специализированных форумах, в группах в социальных сетях или на сайтах, посвященных ремонту и обслуживанию автомобилей. Рекомендации опытных механиков также могут оказаться полезными.
4. Сравнение цен
Не стоит спешить с покупкой первой попавшейся запчасти. Рекомендуется провести анализ цен на аналогичные компоненты в различных магазинах и интернет-ресурсах. Это поможет избежать переплат и найти оптимальное соотношение цены и качества.
5. Учет условий эксплуатации
При выборе запчастей необходимо учитывать условия эксплуатации автомобиля. Например, если КАМАЗ используется в тяжелых условиях (строительные площадки, сельское хозяйство и т.д.), стоит обратить внимание на запчасти, которые имеют повышенную прочность и устойчивость к внешним воздействиям.
6. Консультация с профессионалами
Если у вас возникают сомнения в выборе запчастей, не стесняйтесь обратиться за консультацией к профессиональным механикам или в специализированные сервисные центры. Они помогут вам выбрать наиболее подходящие компоненты для вашего автомобиля, учитывая его особенности и условия эксплуатации.
Следуя данным рекомендациям, вы сможете значительно повысить надежность и эффективность работы осушителя воздуха на вашем КАМАЗе, что в свою очередь положительно скажется на общей производительности автомобиля.
Сравнение оригинальных и неоригинальных комплектующих
При диагностике и ремонте системы осушения воздуха на автомобилях КАМАЗ важным аспектом является выбор комплектующих. На рынке представлено множество как оригинальных, так и неоригинальных запчастей, и их сравнение может существенно повлиять на эффективность работы системы и долговечность автомобиля в целом.
Оригинальные комплектующие, как правило, производятся теми же компаниями, что и сам автомобиль, и проходят строгий контроль качества. Они идеально подходят для конкретной модели и обеспечивают максимальную совместимость с другими системами автомобиля. Использование оригинальных запчастей гарантирует, что все параметры, такие как давление, температура и влажность, будут находиться в пределах нормы, что особенно важно для работы осушителя воздуха. Кроме того, оригинальные детали часто имеют более длительный срок службы и обеспечивают надежную работу системы в условиях повышенных нагрузок.
С другой стороны, неоригинальные комплектующие могут предложить более низкую цену, что делает их привлекательными для владельцев автомобилей с ограниченным бюджетом. Однако, стоит учитывать, что качество таких запчастей может варьироваться. Некоторые производители предлагают достаточно качественные детали, которые могут служить долго и хорошо выполнять свои функции. Тем не менее, существует риск приобретения низкокачественных комплектующих, которые могут привести к сбоям в работе системы осушения, а также к более серьезным поломкам в будущем.
При выборе между оригинальными и неоригинальными запчастями важно учитывать не только цену, но и репутацию производителя, а также отзывы других пользователей. Рекомендуется проводить тщательное исследование и, по возможности, консультироваться с профессионалами, чтобы избежать неприятных последствий, связанных с установкой некачественных комплектующих.
Также стоит отметить, что использование неоригинальных запчастей может повлиять на гарантию автомобиля. В случае поломки, вызванной установкой неоригинальных деталей, производитель может отказать в гарантийном обслуживании, что приведет к дополнительным затратам для владельца.
В заключение, выбор между оригинальными и неоригинальными комплектующими для системы осушения воздуха на КАМАЗе требует внимательного подхода. Оригинальные детали обеспечивают надежность и долговечность, в то время как неоригинальные могут быть более доступными, но несут в себе риски, которые необходимо учитывать при принятии решения.
Профилактическое обслуживание осушителя
Профилактическое обслуживание осушителя воздуха на автомобилях КАМАЗ является важной частью общего ухода за транспортным средством. Осушитель, как элемент системы пневматического торможения, отвечает за удаление влаги из сжатого воздуха, что предотвращает коррозию и обеспечивает надежную работу тормозной системы. Регулярное обслуживание осушителя позволяет избежать серьезных поломок и продлить срок службы автомобиля.
Первым шагом в профилактическом обслуживании осушителя является его визуальный осмотр. Необходимо проверить наличие утечек воздуха, которые могут возникать из-за повреждений или износа уплотнителей. Утечки могут привести к снижению давления в системе и, как следствие, к ухудшению работы тормозов. Для выявления утечек можно использовать мыльный раствор, который при нанесении на соединения покажет пузырьки в случае наличия проблем.
Следующим этапом является проверка состояния фильтров осушителя. Фильтры должны быть чистыми и не забитыми, так как загрязненные фильтры могут снизить эффективность работы осушителя. Рекомендуется заменять фильтры не реже одного раза в год или в зависимости от условий эксплуатации автомобиля. При замене фильтров важно использовать только оригинальные запчасти, так как это гарантирует соответствие техническим требованиям и надежность работы системы.
Также стоит обратить внимание на уровень масла в осушителе. В некоторых моделях осушителей предусмотрена система автоматической смазки, которая требует регулярного контроля уровня масла. Низкий уровень масла может привести к быстрому износу внутренних компонентов осушителя и, как следствие, к его выходу из строя. При необходимости масло следует доливать, соблюдая рекомендации производителя по типу и количеству масла.
Не менее важным аспектом является проверка дренажной системы осушителя. Система должна быть свободной от засоров, чтобы конденсат мог беспрепятственно удаляться. Регулярное слива конденсата из дренажного клапана поможет избежать накопления влаги и предотвратит образование коррозии внутри системы. Рекомендуется проводить эту процедуру не реже одного раза в неделю, особенно в условиях повышенной влажности.
Кроме того, стоит учитывать, что осушитель может подвергаться воздействию внешних факторов, таких как температура и влажность окружающей среды. В зимний период, когда температура воздуха значительно снижается, необходимо следить за работой осушителя более внимательно, так как замерзание влаги в системе может привести к серьезным повреждениям. В таких случаях рекомендуется использовать специальные антифризы для пневматических систем.
В заключение, профилактическое обслуживание осушителя воздуха на автомобилях КАМАЗ включает в себя регулярные визуальные осмотры, проверку фильтров, уровня масла и дренажной системы. Соблюдение этих простых рекомендаций поможет избежать серьезных поломок и обеспечит надежную работу тормозной системы, что в свою очередь повысит безопасность эксплуатации автомобиля.
