Пневмосигнал на КАМАЗ — это важный элемент, обеспечивающий безопасность и эффективность работы грузовика. В данной статье мы подробно рассмотрим устройство пневмосигнала, его установку и регулировку, что поможет владельцам и механикам лучше понять принципы работы этой системы. Вы найдете схемы подключения, советы по монтажу и рекомендации по поиску неисправностей, что позволит вам не только правильно установить пневмосигнал, но и поддерживать его в исправном состоянии, обеспечивая надежность и безопасность на дороге.
Принцип работы и устройство системы сигнализации
Основой звуковой сигнализации на современных грузовиках КАМАЗ является пневматический сигнал, который работает благодаря вибрации металлической мембраны под воздействием сжатого воздуха.
В отличие от электрических моделей, звук здесь генерируется не электромагнитом, а потоком воздуха, выходящим через специальный клапан. Это обеспечивает мощный звук и характерный тембр, который хорошо слышен даже на фоне работающего дизельного двигателя.
Ключевым компонентом управления является электропневматический клапан, преобразующий электрический сигнал от кнопки в кабине в механическое открытие воздушного канала.
Сжатый воздух из ресивера попадает в пространство над мембраной, заставляя ее колебаться с высокой частотой и создавая звуковую волну.
Для правильной работы системы необходимо поддерживать стабильное давление в пневмосистеме, которое обычно составляет от 6,5 до 8 атмосфер. Это давление контролируется штатными манометрами на приборной панели.
Конструктивные особенности пневмосигналов
На автомобилях марки КАМАЗ используются два типа сигналов: высокочастотные и низкочастотные. В совокупности они формируют гармонический звук, который легко воспринимается ухом.
Высокочастотные излучатели имеют меньший диаметр раструба и настроены на высокие частоты, тогда как низкочастотные создают глубокие басовые ноты.
Корпус сигнализирующего устройства обычно изготавливается из металла с антикоррозийным покрытием. Внутренние элементы, такие как латунная мембрана и регулировочный винт, подвержены влиянию качества воздуха в системе.
Появление конденсата в пневматической системе угрожает долговечности сигнала, так как влага может вызвать коррозию мембраны и заедание клапанов.
Настройка тональности и громкости осуществляется изменением положения кернера или регулировочного винта относительно мембраны, что влияет на резонансную частоту колебаний.
| Параметр | Описание | Рекомендации по установке и регулировке |
|---|---|---|
| Устройство | Пневмосигнал состоит из компрессора, ресивера и сигнализирующего устройства. | Убедитесь, что все компоненты правильно соединены и герметичны. |
| Установка | Устанавливается на раме автомобиля, вблизи пневмосистемы. | Используйте крепежные элементы, рекомендованные производителем. |
| Регулировка | Регулировка давления в системе для оптимальной работы сигнала. | Проверяйте давление с помощью манометра, настройте по инструкции. |
Интересные факты
Вот несколько интересных фактов о пневмосигналах на КАМАЗах:
Принцип работы: Пневмосигнал на КАМАЗе работает на основе сжатого воздуха, который подается из пневматической системы автомобиля. Когда водитель нажимает на кнопку сигнала, воздух направляется в специальный механизм, который приводит в движение мембрану, создавая характерный звук. Это позволяет обеспечить громкий и четкий сигнал, который хорошо слышен в условиях дорожного движения.
Установка и регулировка: Установка пневмосигнала требует точного подключения к пневматической системе автомобиля. Важно правильно настроить давление воздуха, чтобы сигнал работал эффективно. Регулировка может включать в себя изменение положения мембраны или настройку давления, что позволяет добиться оптимального звучания и предотвращает повреждение устройства.
Безопасность и законодательство: Пневмосигналы на грузовых автомобилях, таких как КАМАЗ, часто используются для повышения безопасности на дороге. В некоторых странах существуют строгие требования к звуковым сигналам, и пневмосигналы могут быть обязательными для определенных типов транспортных средств. Это связано с тем, что громкий и четкий сигнал помогает предупреждать других участников дорожного движения о приближении крупного автомобиля, что снижает риск аварий.
Диагностика неисправностей и поиск причин отказа
Начинать диагностику молчания пневмосигнала следует с проверки наличия сжатого воздуха в системе. Без давления даже исправный механизм не сможет издать звук.
Если манометры показывают нормальное давление, но сигнал не работает, необходимо определить источник проблемы. Она может быть в электрической цепи управления или в механической части устройства.
Распространенной ошибкой является попытка регулировки или ремонта пневмосигнала при отсутствии давления. Это не позволяет получить полное представление о состоянии мембраны.

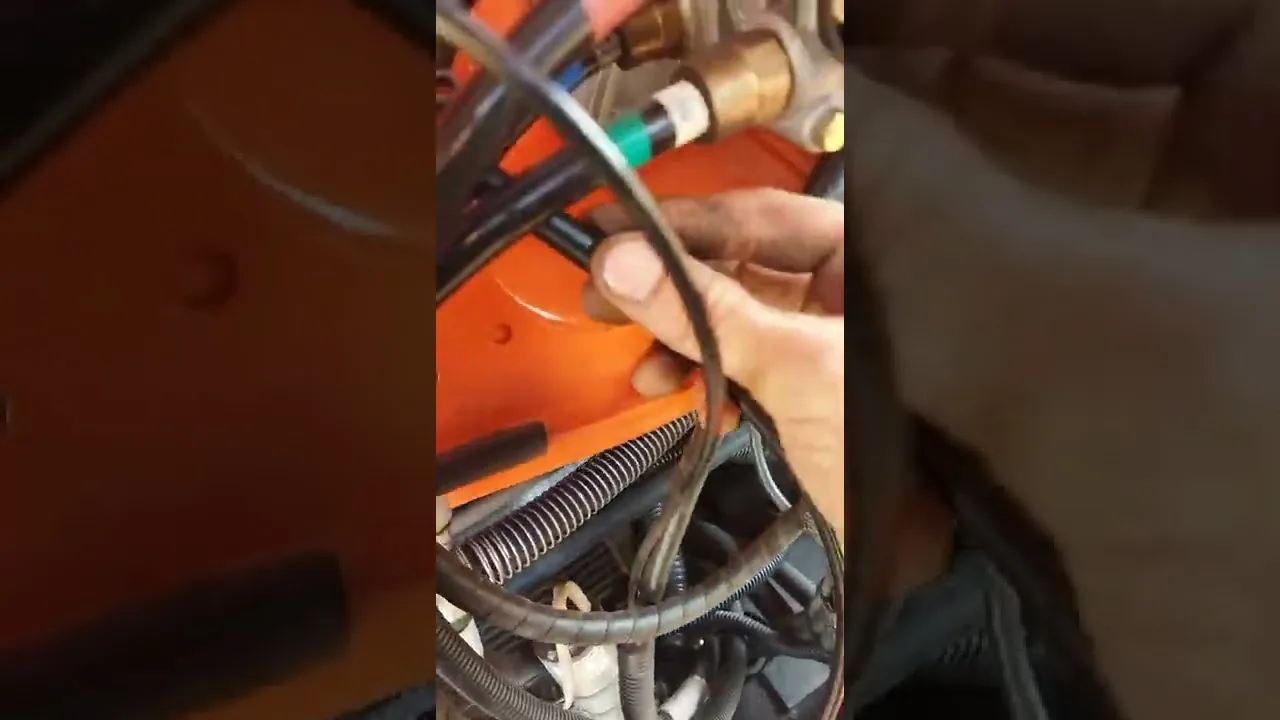

Визуальный осмотр подводящих трубок и соединений часто помогает выявить механические повреждения, трещины или признаки утечки воздуха, которые могут сопровождаться характерным шипением.
Особое внимание стоит уделить состоянию электрических контактов. Окисление или обрыв провода на клемме электроклапана полностью блокирует подачу управляющего сигнала.
Проверка электрической цепи и электроклапана
Диагностику электрической части рекомендуется проводить с помощью контрольной лампы или мультиметра, подключив щупы к разъему электропневматического клапана.
При нажатии на кнопку сигнала на контактах должно появляться напряжение бортовой сети (24 В для КАМАЗ). Это указывает на исправность проводки, предохранителей и самой кнопки.
Если напряжение присутствует, но клапан не щелкает и не пропускает воздух, вероятнее всего, обмотка электромагнита вышла из строя или произошел механический заедание сердечника.
При отсутствии напряжения необходимо проверить целостность предохранителя в монтажном блоке и прозвонить цепь от кнопки до исполнительного механизма на наличие обрывов.
Окисление контактов в местах соединения проводов часто приводит к снижению напряжения, недостаточному для надежного срабатывания соленоида клапана.
Регулировка и настройка звуковых параметров
Настройка пневматического сигнала необходима, когда звук становится хриплым, тихим или меняет тональность. Это часто происходит из-за попадания влаги или длительной эксплуатации устройства.
Регулировку следует проводить на работающем двигателе при давлении в системе не менее 6,5 атмосфер, что обеспечивает стабильный поток воздуха.
На корпусе большинства сигналов КАМАЗ есть регулировочный винт, закрытый защитной гайкой или колпачком, который ограничивает движение мембраны.
Поворачивая этот винт, можно изменить зазор между клапаном и седлом, что влияет на частоту колебаний мембраны, а значит, и на высоту и громкость звука.
Важно настраивать постепенно, постоянно контролируя результат на слух, чтобы не пережать мембрану и не остановить звук.
Технология регулировки тона и громкости
Для начала регулировки необходимо ослабить контргайку, удерживающую регулировочный винт, чтобы обеспечить его свободное вращение.
Постепенно поворачивая винт по часовой или против часовой стрелки, стремитесь получить наиболее чистый и мощный звук, избегая дребезжания и хрипов.
Если при вращении винта звук полностью исчезает, это указывает на блокировку мембраны. В таком случае верните винт в противоположном направлении, пока не появится звуковая волна.
После достижения оптимального звучания надежно зафиксируйте регулировочный винт контргайкой, чтобы избежать изменения настройки из-за вибраций во время работы.
Синхронизация сигналов (если их два) осуществляется путем подстройки каждого сигнала до совпадения частоты, что позволяет избежать биений звуковых волн.
| Параметр | Нормальное значение | Отклонение |
|---|---|---|
| Давление в системе | 6.5 - 8.0 атм | Ниже 6.0 атм |
| Напряжение сети | 24 В (±10%) | Ниже 20 В |
Установка дополнительного пневмосигнала
Установка дополнительного или усиленного пневмосигнала на КАМАЗ часто необходима владельцам, стремящимся повысить безопасность или заменить стандартный малошумный механизм.
Монтаж нового устройства требует тщательного выбора места установки. Раструб должен быть направлен вниз, чтобы избежать попадания воды и грязи внутрь.

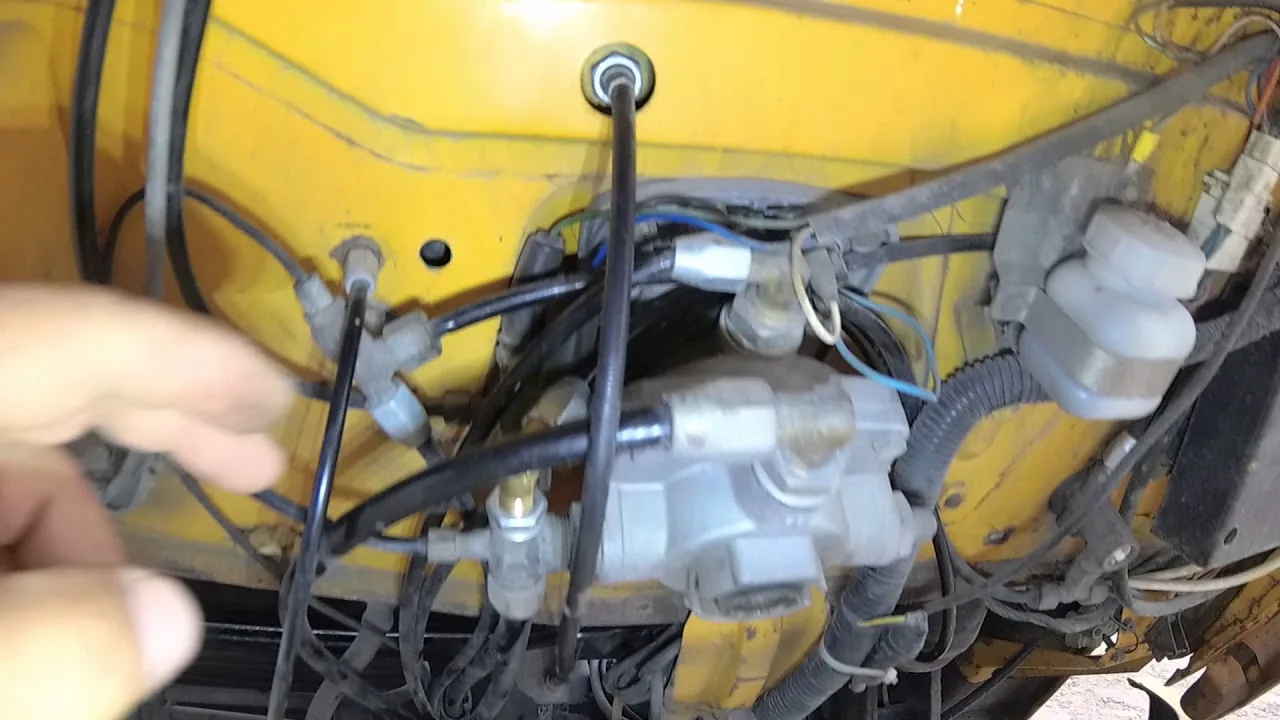

Подключение к пневмосистеме осуществляется с помощью тройника в магистрали, ведущей к ресиверу контура управления. Обязательно устанавливается отдельный кран для отключения устройства.
Электрическая часть системы подключается через реле, так как стандартная проводка кнопки сигнала может не выдержать ток, потребляемый мощными электропневматическими клапанами.
Использование качественного медного провода с сечением не менее 2.5 мм² обеспечивает минимальные потери напряжения и гарантирует надежное срабатывание системы.
Схема подключения и выбор компонентов
Для реализации схемы с реле необходимо подать управляющий сигнал от кнопки на обмотку реле, а силовую цепь подключить напрямую к аккумулятору через предохранитель.
Выбор сигнала следует осуществлять с учетом размеров доступного пространства в переднем бампере или за кабиной, а также потребляемого тока.
Рекомендуется устанавливать сигналы с металлическим корпусом и латунной мембраной, так как они лучше справляются с вибрациями и изменениями температуры.
Все электрические соединения должны выполняться с использованием герметичных разъемов и термоусадочных трубок для защиты от влаги и коррозии.
Защита от влаги является важным аспектом установки, поэтому раструбы сигналов должны быть направлены строго вниз или закрыты защитными кожухами.
Процесс врезки в пневмосистему требует применения специальных фитингов и трубок, рассчитанных на высокое давление, чтобы избежать разрыва магистрали.
После завершения монтажа и подключения всех цепей необходимо провести тестирование системы на герметичность, обмылив все соединения при поданном давлении.
Отсутствие пузырьков воздуха будет свидетельствовать о качественной сборке, после чего можно переходить к финальной акустической настройке оборудования.
Типичные ошибки при обслуживании и ремонте
В процессе эксплуатации и ремонта автомобилисты часто совершают распространенные ошибки, которые могут привести к быстрому выходу из строя оборудования или снижению эффективности работы системы.
Пренебрежение простыми правилами обслуживания пневматических систем может привести к тому, что даже новый звуковой сигнал перестанет функционировать всего через несколько месяцев.
Осознание этих ошибок поможет избежать ненужных расходов на замену компонентов и обеспечит длительный срок службы системы звуковой сигнализации.
- Отсутствие влагоотделителя — установка сигнала без фильтра-влагоотделителя может привести к накоплению конденсата в мембранной камере, что вызывает коррозию и обмерзание зимой. Установка фильтра перед сигналом поможет избежать этих проблем.
- Неправильная ориентация раструба — монтаж раструба с отверстиями вверх или вбок может привести к попаданию дождевой воды и грязи, что вызывает заиливание и коррозию. Раструб всегда следует направлять вниз.
- Использование неподходящих проводов — применение тонких проводов для подключения мощных клапанов может вызвать падение напряжения и перегрев проводки. Важно, чтобы сечение проводов соответствовало току потребления.
- Отсутствие смазки подвижных частей — игнорирование необходимости периодической смазки штока клапана может привести к его заклиниванию. Рекомендуется использовать силиконовые смазки, которые не повреждают резиновые уплотнения.
⚠️ Внимание: Запрещается проводить любые работы по разборке или регулировке пневмосигнала при высоком давлении в системе без предварительного стравливания воздуха из ресиверов.
⚠️ Внимание: При установке дополнительных электрических потребителей обязательно проверьте сечение штатной проводки и номинал предохранителей, чтобы избежать риска пожара.
Обеспечение надежности и долговечности системы
Долговечность работы пневмосигнала на КАМАЗ зависит от качества технического обслуживания всей пневматической системы автомобиля.
Регулярная замена воздушных фильтров компрессора и слив конденсата из ресиверов — основные процедуры, которые помогают продлить срок службы всех пневмопотребителей.
Своевременное выявление и устранение мелких утечек воздуха поддерживает стабильное давление, необходимое для правильной работы сигнальных устройств.
Использование качественных запасных частей при ремонте сохраняет характеристики звука и надежность работы на длительный срок.
Комплексный подход к обслуживанию пневматической системы предотвращает неожиданные отказы оборудования в пути и гарантирует безопасность на дороге.
| Компонент | Примерный ресурс | Признаки износа |
|---|---|---|
| Мембрана | 3-5 лет | Хриплый звук, снижение громкости |
| Электроклапан | 5-7 лет | Отсутствие реакции, задержки |
Соблюдение регламентных работ и внимательное отношение к техническому состоянию автомобиля позволяют поддерживать систему сигнализации в отличном состоянии.
Правильно настроенный и громкий сигнал — это не только требование правил дорожного движения, но и важный элемент активной безопасности, который помогает избежать аварийных ситуаций на дороге.
Регулярные проверки и грамотная эксплуатация обеспечивают уверенность в том, что в критический момент автомобиль будет услышан другими участниками движения.
Советы по выбору пневмосигнала для КАМАЗа
При выборе пневмосигнала для КАМАЗа важно учитывать несколько ключевых факторов, чтобы обеспечить надежную и эффективную работу системы. Пневмосигналы различаются по конструкции, мощности и звучанию, что может существенно повлиять на их функциональность и совместимость с автомобилем.
1. Тип пневмосигнала: Существует несколько типов пневмосигналов, включая однозвучные и многозвучные модели. Однозвучные сигналы проще в установке и эксплуатации, однако многозвучные обеспечивают более широкий диапазон звуков, что может повысить заметность автомобиля на дороге. Выбор типа зависит от предпочтений водителя и условий эксплуатации.
2. Давление воздуха: Пневмосигналы работают на сжатом воздухе, поэтому важно учитывать рабочее давление, необходимое для их функционирования. Обычно для большинства моделей требуется давление в диапазоне от 6 до 10 атмосфер. Убедитесь, что компрессор вашего КАМАЗа способен обеспечить необходимое давление для выбранного сигнала.
3. Уровень громкости: Громкость пневмосигнала также играет важную роль. Для городских условий может быть достаточно сигнала средней громкости, в то время как для работы в условиях повышенной шумности (например, на строительных площадках) лучше выбрать более мощный сигнал. Проверьте характеристики громкости в децибелах (дБ) перед покупкой.
4. Материалы и конструкция: Обратите внимание на материалы, из которых изготовлен пневмосигнал. Корпус должен быть выполнен из устойчивых к коррозии материалов, таких как алюминий или высококачественный пластик. Это обеспечит долговечность и надежность работы устройства в различных климатических условиях.
5. Совместимость: Перед покупкой убедитесь, что выбранный пневмосигнал совместим с вашим КАМАЗом. Некоторые модели могут требовать дополнительных адаптеров или креплений для установки. Рекомендуется ознакомиться с рекомендациями производителя и отзывами других владельцев КАМАЗов.
6. Установка и регулировка: Если вы не планируете устанавливать сигнал самостоятельно, выбирайте модели, которые предлагают услуги по установке. Правильная установка и регулировка пневмосигнала критически важны для его эффективной работы. Неправильная установка может привести к снижению громкости или даже поломке устройства.
В заключение, выбор пневмосигнала для КАМАЗа требует внимательного подхода и учета множества факторов. Правильный выбор обеспечит безопасность на дороге и повысит заметность вашего автомобиля в любых условиях.
Рекомендации по брендам и моделям
При выборе пневмосигнала для автомобиля КАМАЗ важно учитывать не только его технические характеристики, но и репутацию производителя. На рынке представлено множество брендов, которые предлагают различные модели пневмосигналов, и каждый из них имеет свои особенности и преимущества.
Одним из наиболее популярных брендов является Hella. Эта компания известна высоким качеством своей продукции и долговечностью. Пневмосигналы Hella отличаются мощным звуком и надежной работой в различных климатических условиях. Модели, такие как Hella 003399801, хорошо зарекомендовали себя среди владельцев КАМАЗа благодаря своей простоте установки и отличной производительности.
Еще одним достойным вариантом является Wagner. Пневмосигналы этого бренда также отличаются высоким качеством и хорошими эксплуатационными характеристиками. Модель Wagner 12V 2-Tone Horn обеспечивает мощный и четкий звук, что делает ее отличным выбором для грузовых автомобилей. Установка сигналов Wagner не требует специальных навыков, что упрощает процесс замены.
Если вы ищете более бюджетный вариант, стоит обратить внимание на Stinger. Этот бренд предлагает доступные по цене, но при этом качественные пневмосигналы. Модель Stinger SG-2000 имеет хорошую звуковую мощность и подходит для установки на КАМАЗ. Несмотря на свою низкую цену, эти сигналы показывают достойные результаты в эксплуатации.
Для тех, кто предпочитает продукцию отечественного производства, можно рассмотреть Сигнал. Российские пневмосигналы, такие как модель Сигнал 12В, имеют хорошую репутацию среди водителей КАМАЗа. Они отличаются надежностью и простотой в установке, что делает их популярным выбором для многих владельцев грузовиков.
При выборе пневмосигнала также важно учитывать его совместимость с системой автомобиля. Рекомендуется заранее ознакомиться с техническими характеристиками и рекомендациями производителя, чтобы избежать проблем с установкой и эксплуатацией. Не забывайте, что правильный выбор пневмосигнала не только улучшит безопасность на дороге, но и повысит комфорт вождения.
Обзор альтернативных систем сигнализации
Современные автомобили, включая грузовики и автобусы, оснащаются различными системами сигнализации для повышения безопасности и удобства эксплуатации. Пневмосигнал на КАМАЗ является одной из таких систем, но на рынке также представлены альтернативные решения, которые могут быть рассмотрены в зависимости от потребностей и предпочтений владельца транспортного средства.
Одной из популярных альтернатив пневмосигналу является электрическая сигнализация. Она работает на основе электрических сигналов, которые активируют звуковые устройства. Электрические сигнализации могут быть как простыми, так и сложными, с возможностью подключения дополнительных функций, таких как дистанционное управление, датчики движения и даже системы GPS. Однако, несмотря на свою универсальность, электрические системы могут быть менее надежными в условиях повышенной влажности или пыли, что может негативно сказаться на их работоспособности.
Еще одной альтернативой является механическая сигнализация, которая использует физические механизмы для создания звука. Эти системы, как правило, более просты в установке и обслуживании, но их эффективность может быть ограничена, особенно в условиях сильного шума или при наличии других звуковых источников. Механические сигнализации часто используются в старых моделях автомобилей, но их популярность снижается с развитием технологий.
Среди современных решений также стоит отметить системы с использованием световых сигналов. Они могут работать в сочетании с пневмосигналами или электрическими системами, обеспечивая дополнительную видимость в условиях плохой освещенности. Световые сигнализации могут быть особенно полезны для грузовых автомобилей, которые часто работают в условиях низкой видимости, например, на строительных площадках или в ночное время.
Кроме того, существуют системы, которые комбинируют несколько технологий. Например, некоторые производители предлагают пневмосигналы, которые дополнительно оснащены электрическими компонентами для повышения их функциональности. Такие системы могут включать в себя возможность настройки громкости сигнала, а также интеграцию с другими системами безопасности автомобиля.
При выборе системы сигнализации для КАМАЗа важно учитывать не только ее функциональные характеристики, но и условия эксплуатации. Например, если автомобиль будет использоваться в сложных климатических условиях, стоит обратить внимание на защиту системы от влаги и пыли. Также следует учитывать возможность установки дополнительных функций, таких как дистанционное управление или интеграция с другими системами безопасности.
В заключение, выбор альтернативной системы сигнализации для КАМАЗа зависит от множества факторов, включая условия эксплуатации, бюджет и предпочтения владельца. Каждая из представленных систем имеет свои плюсы и минусы, и важно тщательно оценить их перед принятием решения.
Сравнение с электрическими сигналами
Пневмосигналы и электрические сигналы представляют собой два основных типа звуковых сигналов, используемых в автомобилях, включая грузовые автомобили, такие как КАМАЗ. Оба типа имеют свои преимущества и недостатки, и выбор между ними зависит от конкретных условий эксплуатации и предпочтений водителя.
Пневмосигналы работают на основе сжатого воздуха, который подается из системы пневматики автомобиля. Они обычно имеют более мощный и громкий звук по сравнению с электрическими сигналами. Это делает их особенно эффективными в условиях шумного дорожного движения, где важно, чтобы сигнал был слышен на большом расстоянии. Кроме того, пневмосигналы менее подвержены влиянию внешних факторов, таких как температура и влажность, что делает их более надежными в различных климатических условиях.
С другой стороны, электрические сигналы работают на основе электрического тока и имеют более простую конструкцию. Они легче в установке и обслуживании, так как не требуют дополнительных компонентов, таких как компрессор или ресивер. Однако электрические сигналы могут быть менее эффективными в условиях сильного шума, и их громкость может снижаться с увеличением расстояния до источника звука.
Еще одним важным аспектом является стоимость. Пневмосигналы, как правило, дороже в установке и обслуживании, так как требуют наличия пневматической системы и дополнительных компонентов. В то время как электрические сигналы могут быть более доступными и простыми в замене.
В заключение, выбор между пневмосигналом и электрическим сигналом для КАМАЗа зависит от множества факторов, включая условия эксплуатации, бюджет и личные предпочтения водителя. Пневмосигналы обеспечивают более мощный и громкий звук, что делает их предпочтительными для грузовых автомобилей, в то время как электрические сигналы могут быть более удобными и экономичными для легковых автомобилей и в условиях менее интенсивного движения.
Регулярное обслуживание пневмосигнала
Регулярное обслуживание пневмосигнала на КАМАЗе является важной частью поддержания его работоспособности и безопасности. Пневмосигнал, как элемент системы сигнализации, отвечает за подачу звукового сигнала, который предупреждает других участников дорожного движения о намерениях водителя. Чтобы обеспечить его надежную работу, необходимо следовать нескольким ключевым аспектам обслуживания.
1. Проверка состояния пневмосигнала
Первым шагом в обслуживании пневмосигнала является визуальная проверка его состояния. Необходимо осмотреть корпус сигнала на наличие трещин, коррозии или других повреждений. Также стоит обратить внимание на соединения и крепления, чтобы убедиться, что они надежно закреплены и не имеют признаков износа.
2. Очистка пневмосигнала
На пневмосигнале может скапливаться грязь и пыль, что может негативно сказаться на его работе. Рекомендуется периодически очищать его поверхность, используя мягкую ткань и подходящие чистящие средства. Важно избегать агрессивных химикатов, которые могут повредить материал корпуса.
3. Проверка давления в системе
Пневмосигнал работает от сжатого воздуха, поэтому важно следить за давлением в пневмосистеме. Низкое давление может привести к слабому звуку сигнала или его полной неработоспособности. Для проверки давления необходимо использовать манометр, который поможет определить, соответствует ли давление норме. Если давление ниже установленного значения, следует проверить компрессор и другие элементы системы на наличие утечек.
4. Регулировка звука сигнала
Если звук пневмосигнала стал слишком тихим или изменил тональность, возможно, потребуется его регулировка. На большинстве моделей пневмосигналов предусмотрены специальные винты для настройки громкости. Регулировка должна проводиться с учетом рекомендаций производителя, чтобы не повредить устройство.
5. Замена изношенных деталей
Со временем некоторые компоненты пневмосигнала могут изнашиваться, что может привести к его неисправности. Важно регулярно проверять состояние мембраны, клапанов и других внутренних частей. При обнаружении износа или повреждений необходимо заменить детали на новые, оригинальные или совместимые, чтобы обеспечить надежную работу устройства.
6. Профессиональное обслуживание
Если у вас нет опыта в обслуживании пневмосигнала, рекомендуется обратиться к специалистам. Профессиональные механики смогут провести полную диагностику системы, выявить возможные проблемы и выполнить необходимые работы по ремонту и обслуживанию. Это поможет избежать серьезных неисправностей и продлить срок службы пневмосигнала.
Регулярное обслуживание пневмосигнала на КАМАЗе не только обеспечивает его надежную работу, но и повышает безопасность на дороге. Следуя вышеописанным рекомендациям, вы сможете поддерживать устройство в исправном состоянии и избежать неприятных ситуаций во время эксплуатации автомобиля.
