В данной статье мы подробно рассмотрим коды ошибок двигателей Cummins, таких как ISBe, ISDe и ISLe, а также методы их диагностики и устранения. Понимание кодов неисправностей является ключевым аспектом для эффективного обслуживания и ремонта двигателей Cummins, что позволяет избежать серьезных поломок и снизить затраты на обслуживание. Мы предоставим таблицу ошибок и пошаговую инструкцию по сбросу кодов через индикатор, что поможет вам быстро и точно определить проблему и восстановить работоспособность вашего оборудования.
Принципы самодиагностики и индикация неисправностей
Система управления двигателем Cummins постоянно отслеживает состояние всех датчиков и исполнительных механизмов. При выявлении параметра, выходящего за пределы допустимых значений, электронный блок управления (ECM) классифицирует неисправность по уровню серьезности. Ключевым моментом является правильное считывание сигналов от контрольных ламп на приборной панели, так как они являются основным источником информации для водителя.
На автомобилях КАМАЗ с двигателями Cummins используется двухуровневая система сигнализации. Желтая лампа Check Engine указывает на наличие активной неисправности, требующей внимания, но не предполагающей немедленной остановки двигателя. Красная лампа Stop Engine сигнализирует о критической ошибке, при которой дальнейшая работа мотора может привести к его повреждению. В этом случае система автоматически ограничивает мощность или останавливает двигатель.
⚠️ Важно: Если загорается красная лампа Stop Engine, продолжать движение строго запрещено. Игнорирование этого сигнала может привести к серьезным повреждениям, таким как проворот вкладышей, обрыв шатуна или заклинивание турбокомпрессора.
Для первичной диагностики без ноутбука или сканера можно воспользоваться режимом мигания индикатора Check Engine. При включении зажигания и замыкании диагностического разъема (или переключении тумблера диагностики, если он установлен в кабине) лампа начинает выдавать коды. Код состоит из двух цифр: первая — количество длинных миганий, вторая — количество коротких. Например, два длинных и три коротких мигания обозначают код 23.
| Тип индикатора | Значение | Действия водителя |
|---|---|---|
| Желтый (Check Engine) | Некритичная неисправность | Записать код, запланировать ремонт |
| Красный (Stop Engine) | Критическая неисправность | Немедленно остановить двигатель |
Вывод кодов обычно начинается с самого серьезного или первого зафиксированного события. После серии кодов система может выдать код 999, который обозначает конец списка, или код 111, указывающий на отсутствие активных неисправностей в данный момент. Важно различать активные (текущие) и неактивные (исторические) коды, которые могли возникнуть в прошлом из-за плохого контакта или кратковременного сбоя.
Алгоритм считывания и расшифровки кодов
Для получения достоверной информации о состоянии двигателя важно правильно выполнить процедуру считывания кодов неисправностей. В практике используются как метод визуального контроля с индикатором, так и подключение диагностического оборудования через стандартный разъем OBDII или специализированный 6-контактный разъем Cummins. Точность диагностики зависит от качества соединения и правильной интерпретации полученных сигналов.
Рассмотрим пошаговую инструкцию для получения кодов неисправностей через индикатор на приборной панели. Этот способ универсален и не требует дорогостоящего сканера, что делает его особенно полезным в полевых условиях.
После получения числового кода необходимо обратиться к справочной таблице. Коды Cummins имеют четкую структуру, где каждая цифра обозначает определенную систему. Например, коды, начинающиеся с 1, относятся к системе управления, с 2 — к датчикам, с 3 — к топливной системе, а с 4 — к системе охлаждения и смазки.
При использовании диагностического сканера или ноутбука с адаптером и программным обеспечением (таким как Insite или специализированные программы для КАМАЗ) процесс становится проще. Программа предоставляет текстовое описание ошибки, ее статус (активная или неактивная) и возможные причины. Программное обеспечение также позволяет отслеживать параметры в реальном времени, что помогает выявить временные неисправности.
⚠️ Важно: При подключении диагностического оборудования убедитесь, что напряжение в бортовой сети стабильно. Колебания напряжения во время работы стартера могут повредить интерфейс адаптера или блок управления.
Ошибка часто указывает на проблему в цепи: обрыв провода, окисление контактов или короткое замыкание. Поэтому после расшифровки кода первым шагом всегда должна быть визуальная проверка проводки и разъемов, связанных с указанным датчиком.
| Код ошибки | Описание ошибки | Методы устранения |
|---|---|---|
| 111 | Ошибка датчика температуры охлаждающей жидкости | Проверьте соединения и исправность датчика, замените при необходимости. |
| 192 | Ошибка давления масла | Проверьте уровень масла, замените фильтр, проверьте насос. |
| 321 | Ошибка системы впрыска | Проверьте форсунки, систему подачи топлива, очистите или замените при необходимости. |
| 456 | Ошибка системы выхлопа | Проверьте каталитический нейтрализатор, очистите или замените. |
| 789 | Ошибка системы управления двигателем | Проверьте проводку и соединения, выполните диагностику ЭБУ. |
Интересные факты
Вот несколько интересных фактов о расшифровке кодов ошибок Cummins и методах их устранения:
Коды ошибок и их значение: Cummins использует систему кодов ошибок, состоящую из пяти символов, где первые два символа обозначают тип системы (например, "SP" для системы питания), а последние три — конкретную ошибку. Это позволяет быстро идентифицировать источник проблемы и ускоряет процесс диагностики.
Диагностические инструменты: Для расшифровки кодов ошибок Cummins часто используются специализированные диагностические инструменты, такие как INSITE. Эти программы не только отображают коды ошибок, но и предоставляют информацию о состоянии системы, что помогает механикам не только выявить проблему, но и понять её причины.
Методы устранения: Устранение ошибок может варьироваться от простых действий, таких как замена датчиков или очистка фильтров, до более сложных процедур, требующих глубокого анализа системы. Например, некоторые коды ошибок могут указывать на необходимость перепрограммирования ЭБУ (электронного блока управления) или обновления программного обеспечения, что подчеркивает важность регулярного обслуживания и диагностики для поддержания работоспособности двигателей Cummins.
Анализ популярных кодов неисправностей топливной системы
Топливная система Common Rail является наиболее уязвимой частью двигателя Cummins. Качество топлива напрямую влияет на срок службы форсунок и топливного насоса высокого давления (ТНВД). Ошибки в этой системе возникают часто и требуют тщательного анализа, так как они сказываются на экономичности и мощности двигателя.
Одной из распространенных проблем является недостаточное давление в рампе. Система диагностики сравнивает заданное давление с реальным. Если фактическое давление оказывается ниже необходимого в течение определенного времени, фиксируется код ошибки. Причины могут варьироваться от наличия воздуха в системе до износа плунжерных пар насоса.
Ошибки, связанные с форсунками, также встречаются нередко. Электронный блок управления следит за балансировкой работы двигателя по цилиндрам. Если один из цилиндров работает неэффективно, система может отключить форсунку или ограничить подачу топлива, фиксируя ошибки, такие как «Механическая неисправность форсунки» или «Ошибка цепи форсунки».
| Код ошибки (Пример) | Описание | Вероятная причина |
|---|---|---|
| 145 / 2273 | Давление в рампе ниже нормы | Воздух в системе, неисправный регулятор давления |
| 451 / 2654 | Ошибка цепи форсунки | Обрыв проводки, неисправность форсунки |
Особое внимание стоит уделить системе фильтрации. Датчик воды в топливе и датчик загрязненности фильтра могут вызывать коды ошибок, которые часто игнорируются водителями. Однако работа с забитым фильтром может привести к кавитации и повреждению ТНВД. Если загорается индикатор водяного сепаратора, необходимо слить воду и заменить фильтры.
Для диагностики топливной системы часто требуется проверка производительности ТНВД и слива в обратку. Это позволяет оценить техническое состояние плунжерных пар без разборки насоса. Проверка слива является важным этапом в поиске причин низкого давления.
Диагностика систем наддува, охлаждения и электрики
Двигатели Cummins, устанавливаемые на КАМАЗы, оснащены турбокомпрессором с перепускной заслонкой (wastegate) или электронным актуатором. Проблемы в системе наддува могут проявляться через ошибки «Низкое давление наддува» или «Высокое давление наддува». Это часто связано с заклиниванием геометрии турбины из-за накопления нагара или неисправностью актуатора.
Система охлаждения также контролируется электроникой. Датчики температуры охлаждающей жидкости (ТОЖ) и уровня жидкости в расширительном бачке передают данные в электронный блок управления (ECM). Перегрев двигателя — одна из самых серьезных проблем. При достижении критической температуры система автоматически снижает мощность (дератация), чтобы избежать заклинивания поршней.

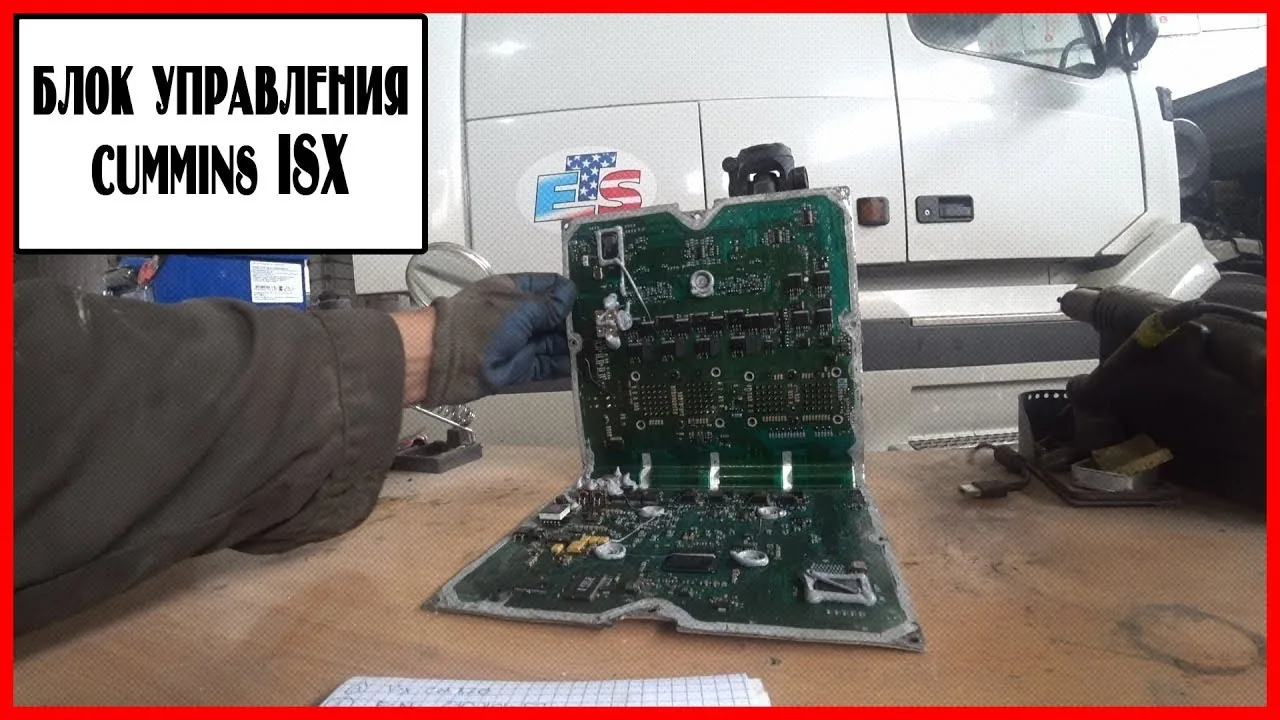

Электрические неисправности могут возникать как из-за внешних факторов (вибрация, влага), так и из-за внутренних проблем блока управления. Часто возникают ошибки, связанные с датчиком положения педали акселератора (APP). Поскольку таких датчиков два, блок управления сравнивает их показания. Если данные расходятся, двигатель переходит в режим холостого хода.
При диагностике электрических цепей необходимо использовать мультиметр. Проверяется наличие питания (+5В или +12В), «массы» и целостность сигнального провода. Окисление контактов в разъемах — распространенная проблема для грузовиков, работающих в условиях повышенной влажности и зимних реагентов.
Важно также проверять состояние жгутов проводки на предмет перетирания о кузов или двигатель. Вибрация работающего дизеля может быстро повредить изоляцию, что приводит к короткому замыканию и сгоранию предохранителей или самого ECM.
Методы сброса ошибок и адаптация системы
После устранения проблемы код ошибки не всегда исчезает автоматически. В некоторых случаях, особенно при незначительных сбоях, система может очиститься сама после нескольких циклов запуска и работы двигателя без повторных сбоев. Однако для надежного восстановления нормальной работы часто требуется принудительный сброс.
Существует несколько способов сброса. Наиболее эффективным является использование диагностического сканера. Команда «Clear Faults» или «Сбросить все коды» очищает память электронного блока управления (ЭБУ). После этого необходимо запустить двигатель и дать ему поработать на холостом ходу, чтобы система могла протестировать исполнительные механизмы.
Если сканера нет под рукой, можно попробовать сбросить ошибки, отключив аккумуляторные батареи. Важно: на современных автомобилях КАМАЗ с Евро-4 и выше этот метод может не сработать для всех кодов, так как память ЭБУ является энергонезависимой. Кроме того, отключение аккумулятора сбрасывает адаптации двигателя, что может привести к нестабильной работе на первых километрах пробега.
- Выключите зажигание и подождите 1-2 минуты, пока вентилятор охлаждения полностью остановится.
- Отсоедините минусовые клеммы от всех аккумуляторов.
- Замкните плюсовой и минусовой провода (которые остались на автомобиле, не на аккумуляторе) между собой на 10-15 секунд для разрядки конденсаторов.
- Подключите батареи обратно и запустите двигатель.
После сброса ошибок рекомендуется выполнить процедуру адаптации педали акселератора и проверить работу холостого хода. Если ошибка была связана с заменой форсунок или топливного насоса, может потребоваться прописка новых компонентов через диагностическое программное обеспечение, иначе двигатель может не запуститься или работать некорректно.
Типичные ошибки при диагностике и эксплуатации
Неопытные водители и механики часто совершают распространенные ошибки, которые затрудняют выявление неисправностей или приводят к новым поломкам. Анализ таких ситуаций помогает сэкономить время и средства.
- Игнорирование исторических кодов. — Многие считают, что если код неактивен, то проблемы нет. На самом деле исторические коды могут указывать на временные неисправности, которые вскоре станут постоянными, например, на начинающийся обрыв провода.
- Замена датчика без проверки проводки. — Часто встречающаяся ошибка: видя код «Датчик давления», меняют сам датчик, хотя проблема может заключаться в проводах. Новый датчик может выйти из строя или не решить проблему, если на него не поступает питание или сигнал искажен.
- Использование некачественных переходников и удлинителей. — При диагностике применяются самодельные удлинители для сканера, которые создают сопротивление и помехи. Это может привести к потере связи с блоком управления и ошибочному выводу о неисправности ECM.
- Сброс ошибок неправильным способом. — Попытка сбросить ошибку, просто отключив клеммы при работающем двигателе или следуя неправильной последовательности действий, может вызвать сбои в программном обеспечении блока управления.
Соблюдение регламента технического обслуживания — лучшая профилактика ошибок. Своевременная замена фильтров, использование качественных расходных материалов и проверка герметичности впускного тракта помогают избежать 80% неисправностей, фиксируемых системой диагностики.
Рекомендации по поддержанию исправности системы
Для долгосрочной работы двигателя Cummins на автомобилях КАМАЗ необходимо строго следовать правилам эксплуатации. Топливная система Common Rail очень чувствительна к качеству топлива. Заправка на ненадежных автозаправочных станциях может быстро повредить форсунки и топливный насос высокого давления, что приведет к множеству ошибок в работе системы.
Регулярный визуальный контроль подкапотного пространства помогает своевременно обнаружить утечки масла, топлива или антифриза. Особое внимание следует уделять состоянию воздушного фильтра. Поступление пыли в цилиндры может вызвать абразивный износ, который не предотвратит система диагностики, но приведет к угару масла и снижению компрессии.
При первых признаках неисправности, таких как трудности с запуском, дымный выхлоп или нестабильные обороты на холостом ходу, не стоит откладывать диагностику. Раннее обнаружение проблемы по кодам ошибок позволяет решить её с минимальными затратами и избежать сложного ремонта агрегатов.
В заключение, система диагностики Cummins — это мощный инструмент, который при правильном использовании обеспечивает надежность и предсказуемость работы грузовика. Знание основных принципов её функционирования, умение интерпретировать коды ошибок и понимание причин их появления являются необходимыми навыками для любого профессионального водителя или механика. Быстрая реакция на сигналы системы помогает поддерживать автомобиль в исправном состоянии и избегать дорогостоящих простоев.
Использование специализированного программного обеспечения для диагностики
Для эффективной диагностики и устранения кодов ошибок двигателей Cummins необходимо использовать специализированное программное обеспечение. Такие программы позволяют не только считывать коды ошибок, но и предоставляют детальную информацию о состоянии двигателя, его параметрах работы и возможных неисправностях.
Одним из самых популярных программных решений для диагностики двигателей Cummins является INSITE. Это программное обеспечение разработано самой компанией Cummins и предоставляет пользователям доступ к полному спектру диагностических функций. INSITE позволяет считывать и интерпретировать коды ошибок, а также выполнять тесты на компоненты двигателя, такие как топливные насосы, системы впрыска и системы управления.
С помощью INSITE можно:
- Считывать и сбрасывать коды ошибок, что позволяет быстро реагировать на возникшие проблемы;
- Просматривать параметры работы двигателя в реальном времени, что помогает в диагностике неисправностей;
- Выполнять тесты на различные системы и компоненты, что позволяет выявить скрытые проблемы;
- Получать доступ к технической документации и рекомендациям по устранению неисправностей.
Кроме INSITE, существуют и другие программные решения, такие как Cummins QuickServe, которое предоставляет доступ к обширной базе данных по запчастям и техническому обслуживанию. Это программное обеспечение особенно полезно для сервисных центров и механиков, так как позволяет быстро находить необходимые детали и информацию о них.
Важно отметить, что для работы с программным обеспечением необходимо иметь соответствующее оборудование, такое как диагностический адаптер, который подключается к разъему OBD-II или к специальному разъему Cummins. Наиболее распространенными адаптерами являются Cummins Inline и J1939, которые обеспечивают надежное соединение между компьютером и двигателем.
Использование специализированного программного обеспечения для диагностики двигателей Cummins значительно упрощает процесс выявления и устранения неисправностей. Оно позволяет не только экономить время, но и повышает точность диагностики, что в конечном итоге приводит к снижению затрат на ремонт и обслуживание.
Обзор инструментов и оборудования для считывания кодов ошибок
Для эффективной диагностики и устранения неисправностей двигателей Cummins необходимо использовать специализированные инструменты и оборудование, которые позволяют считывать коды ошибок. Эти коды представляют собой цифровые обозначения, указывающие на конкретные проблемы в работе двигателя или его систем. В этом разделе мы рассмотрим основные инструменты и оборудование, которые помогут в считывании кодов ошибок и их интерпретации.
1. Диагностические сканеры
Диагностические сканеры являются основным инструментом для считывания кодов ошибок. Существует множество моделей, которые могут работать с двигателями Cummins. Наиболее популярные из них:
- Cummins Insite: Это профессиональный диагностический инструмент, который предоставляет доступ к полному спектру данных о двигателе. Он позволяет считывать и сбрасывать коды ошибок, а также выполнять тесты и настройки.
- Autel MaxiSys: Многофункциональный сканер, который поддерживает множество марок и моделей автомобилей, включая Cummins. Он предлагает широкий набор функций, включая чтение кодов ошибок, данные в реальном времени и выполнение специальных функций.
- Snap-on Solus Ultra: Этот сканер также поддерживает множество автомобилей и предоставляет доступ к кодам ошибок, а также к данным о работе двигателя в реальном времени.
2. Кабели и адаптеры
Для подключения диагностического оборудования к двигателю Cummins могут потребоваться специальные кабели и адаптеры. Важно использовать оригинальные или сертифицированные аксессуары, чтобы избежать проблем с совместимостью и качеством связи. Например, кабели для подключения к разъему OBD-II или к специализированным разъемам Cummins.
3. Компьютеры и программное обеспечение
Для работы с некоторыми диагностическими инструментами может потребоваться компьютер с установленным программным обеспечением. Cummins Insite, например, требует наличия ПК с соответствующей операционной системой и лицензией на использование программы. Программное обеспечение позволяет не только считывать коды ошибок, но и анализировать данные, создавать отчеты и выполнять обновления прошивки.
4. Мультиметры и осциллографы
Для более глубокой диагностики, особенно в случаях, когда коды ошибок указывают на проблемы с электрическими системами, могут потребоваться мультиметры и осциллографы. Эти инструменты позволяют измерять напряжение, ток и другие параметры, что помогает в выявлении неисправностей в проводке и компонентах.
5. Специальные инструменты для проверки систем
Некоторые неисправности могут требовать использования специализированных инструментов, таких как манометры для проверки давления в топливной системе или компрессометры для проверки состояния цилиндров. Эти инструменты могут помочь в диагностике проблем, которые не всегда отображаются в кодах ошибок.
В заключение, для успешной диагностики и устранения неисправностей двигателей Cummins необходимо иметь доступ к правильным инструментам и оборудованию. Использование качественных диагностических сканеров, адаптеров, компьютеров и специализированных инструментов значительно упростит процесс выявления и устранения проблем, что в конечном итоге повысит надежность и эффективность работы двигателя.
Частые причины возникновения ошибок и их профилактика
Ошибки, возникающие в системах Cummins, могут быть вызваны множеством факторов, и понимание этих причин является ключом к их эффективному устранению. Ниже представлены наиболее распространенные причины возникновения ошибок, а также рекомендации по их профилактике.
1. Неправильная работа датчиков
Датчики, используемые в двигателях Cummins, играют критическую роль в мониторинге различных параметров, таких как температура, давление и уровень топлива. Если датчик выходит из строя или работает некорректно, это может привести к появлению ошибок. Для профилактики рекомендуется регулярно проверять и калибровать датчики, а также заменять их при первых признаках неисправности.
2. Проблемы с системой питания
Неисправности в системе питания, такие как загрязненные фильтры или недостаточное давление топлива, могут вызвать ошибки, связанные с производительностью двигателя. Для предотвращения таких ситуаций необходимо регулярно проводить техническое обслуживание системы питания, включая замену топливных фильтров и проверку насосов.
3. Неправильная работа системы охлаждения
Перегрев двигателя может привести к множеству ошибок, связанных с его работой. Основными причинами перегрева являются недостаток охлаждающей жидкости, неисправности радиатора или термостата. Для профилактики важно следить за уровнем охлаждающей жидкости, проверять систему на наличие утечек и регулярно очищать радиатор от загрязнений.
4. Электрические проблемы
Ошибки могут возникать из-за проблем с электрическими соединениями, такими как коррозия, обрывы проводов или плохие контакты. Для предотвращения таких проблем рекомендуется периодически проверять все электрические соединения, очищать их от коррозии и при необходимости заменять поврежденные провода.
5. Неправильная эксплуатация
Некоторые ошибки могут быть вызваны неправильной эксплуатацией оборудования, например, перегрузкой двигателя или несоответствующим режимом работы. Для профилактики важно следовать рекомендациям производителя по эксплуатации и обслуживанию, а также обучать персонал правильным методам работы с техникой.
6. Программное обеспечение и обновления
Ошибки могут возникать из-за устаревшего программного обеспечения или отсутствия необходимых обновлений. Регулярное обновление программного обеспечения и использование актуальных версий диагностических инструментов помогут избежать многих проблем. Рекомендуется следить за новыми версиями программного обеспечения и устанавливать их по мере необходимости.
Соблюдение этих рекомендаций поможет значительно снизить вероятность возникновения ошибок в системах Cummins и обеспечить надежную работу оборудования. Регулярное техническое обслуживание и внимательное отношение к состоянию двигателя являются залогом его долгосрочной и эффективной эксплуатации.
