В данной статье мы подробно рассмотрим корпус водяных каналов КАМАЗ Евро 4, его устройство и функции, а также важные аспекты диагностики и ремонта головки блока цилиндров (ГБЦ). Понимание работы этого элемента системы охлаждения, а также выявление симптомов перегрева и методов дефектовки помогут владельцам и механикам своевременно обнаружить и устранить проблемы, что в свою очередь обеспечит надежную эксплуатацию автомобиля. Мы также обсудим специфику затяжки болтов и методы устранения трещин, что является ключевым для поддержания работоспособности двигателя и предотвращения серьезных поломок.
Конструктивные особенности водяных рубашек Евро-4
Конструкция головки блока цилиндров для двигателей серии 740, соответствующих экологическому классу Евро-4, была изменена для улучшения теплоотведения и снижения токсичности выхлопных газов. В этих модификациях корпус водяных каналов стал более сложным, с измененной геометрией рубашки охлаждения в области форкамер и выпускных клапанов, где наблюдаются максимальные тепловые нагрузки.
Для изготовления используется жаропрочный чугун, однако тонкие перемычки между каналами охлаждения и камерой сгорания остаются уязвимыми. В местах контакта с гильзой цилиндра и седлами клапанов металл подвергается циклическим термическим напряжениям, что может привести к образованию микротрещин при нарушении циркуляции жидкости или использовании некачественного антифриза.
Одной из особенностей конструкции Евро-4 является повышенное давление в системе охлаждения и более высокие температурные режимы работы, что необходимо для эффективной работы катализаторов и сажевых фильтров. Это требует идеального состояния уплотнительных колец и полной герметичности всех полостей внутри литого корпуса головки блока цилиндров.
При визуальном осмотре снятой головки блока цилиндров сложно сразу определить целостность внутренних каналов, так как трещины могут быть скрыты в толще металла или под слоем нагара. Только тщательная дефектовка с использованием специализированного оборудования позволяет обнаружить скрытые дефекты литья или повреждения, возникшие в процессе эксплуатации.
Зоны критического напряжения в ГБЦ
Анализ данных о ремонтах показывает, что трещины чаще всего возникают в области перемычки между седлами выпускных клапанов и форкамерой. Здесь происходит активный теплообмен, и сбой в системе охлаждения (например, из-за неисправности термостата или водяного насоса) может привести к локальному перегреву металла.
Второй по частоте область повреждений — перемычки между цилиндрами в верхней части блока, где водяные каналы расположены близко друг к другу. Здесь толщина стенок минимальна, и при замерзании антифриза или резком увеличении давления может произойти разрыв металла.
| Зона повреждения | Вероятная причина | Симптом |
|---|---|---|
| Перемычка клапан-форкамера | Локальный перегрев, детонация | Белый дым, троение двигателя |
| Верхняя перемычка между цилиндрами | Замерзание охлаждающей жидкости, кавитация | Пузыри в расширительном бачке |
Третья зона риска — области вокруг направляющих втулок клапанов. При неправильной установке втулок или их перегреве металл вокруг них может деформироваться, образуя микроскопические зазоры. Через эти зазоры охлаждающая жидкость начинает просачиваться в выхлопную систему или камеру сгорания.
| Этап диагностики и ремонта | Описание действий | Рекомендуемые инструменты |
|---|---|---|
| Проверка герметичности ГБЦ | Осмотр на наличие трещин и повреждений | Ультразвуковой дефектоскоп |
| Замена прокладки ГБЦ | Снятие головки блока и установка новой прокладки | Ключи, динамометрический ключ |
| Проверка плоскости ГБЦ | Измерение плоскости на деформацию | Шаблон, микрометр |
| Очистка каналов охлаждения | Удаление отложений и загрязнений | Специальные чистящие средства |
| Проверка клапанов | Осмотр и замена изношенных клапанов | Набор для ремонта клапанов |
| Сборка ГБЦ | Установка головки блока на место и затяжка болтов | Динамометрический ключ, смазка для резьбы |
Интересные факты
Вот несколько интересных фактов о корпусе водяных каналов КАМАЗ Евро 4 и диагностике и ремонте головки блока цилиндров (ГБЦ):
Уникальная конструкция: Корпус водяных каналов на двигателях КАМАЗ Евро 4 разработан с учетом повышения эффективности охлаждения. Это позволяет улучшить теплопередачу и снизить риск перегрева двигателя, что особенно важно для тяжелых условий эксплуатации, в которых работают грузовики КАМАЗ.
Диагностика с использованием современных технологий: Для диагностики состояния ГБЦ и корпуса водяных каналов часто используются неразрушающие методы, такие как ультразвуковая дефектоскопия и термография. Эти методы позволяют выявить трещины и другие дефекты без необходимости разборки двигателя, что экономит время и средства на ремонт.
Ремонт и восстановление: В случае повреждения ГБЦ, современные технологии ремонта позволяют не только заменять поврежденные детали, но и восстанавливать их с помощью сварки или использования специальных композитных материалов. Это делает процесс ремонта более экономичным и увеличивает срок службы двигателя в целом.
Симптоматика и методы первичной диагностики
Определить утечку в системе охлаждения можно до демонтажа головки блока, обратив внимание на несколько характерных признаков работы двигателя. Первым и наиболее заметным симптомом является постоянное снижение уровня охлаждающей жидкости без видимых подтеков на соединениях патрубков, радиатора или водяного насоса.
Если трещина соединяет водяную рубашку с камерой сгорания, то при работе двигателя из выхлопной трубы будет выделяться густой белый пар, который не исчезает даже после прогрева. На холодном двигателе этот пар может конденсироваться на выходе глушителя, образуя капли с сладковатым вкусом, что указывает на сгорание антифриза.
При попадании жидкости в масляный канал или смешивании газов из цилиндра с антифризом можно наблюдать «закипание» жидкости в расширительном бачке, даже если термостат работает исправно. Давление в системе охлаждения возрастает слишком быстро, и из открытой горловины бачка выбрасываются клубы пара с характерным запахом выхлопных газов.
Диагностика без снятия головки
Для предварительного подтверждения диагноза можно использовать метод проверки системы охлаждения с избыточным давлением. Сначала систему заполняют водой или антифризом, подключают манометр с насосом и создают давление, превышающее рабочее (обычно около 1.5–2 атмосфер). Затем наблюдают за изменениями показаний.
Если давление быстро снижается, а внешних утечек не наблюдается, необходимо провести визуальный осмотр свечных колодцев (если конструкция это позволяет) или форсунок. При снятой форсунке и открытой крышке клапанов можно попытаться определить уровень жидкости в цилиндре, медленно прокручивая двигатель с помощью стартера.
⚠️ Важно: При проверке давлением не превышайте допустимые значения для радиатора и патрубков, чтобы избежать повреждения исправных компонентов системы охлаждения.
Еще один способ — использование специального тестера, который выявляет наличие паров антифриза (этиленгликоля) в выхлопных газах. Индикатор в приборе меняет цвет при взаимодействии с продуктами сгорания охлаждающей жидкости, что практически на 100% подтверждает наличие пробоя в камере сгорания.
Процесс дефектовки и выявление трещин
Окончательный диагноз устанавливается после снятия головки блока цилиндров и тщательной очистки от нагара и масляных отложений. Проверка состояния водяных каналов критически важна для долговечности двигателя после ремонта, поэтому не стоит экономить время на этом этапе.
Первым шагом является визуальный осмотр всех доступных поверхностей, особенно в области седел клапанов и форкамер. Металл очищается до блеска с помощью пескоструйной обработки или химической мойки. Затем с помощью увеличительного стекла или лупы ищутся тонкие темные линии трещин.
Однако визуального осмотра недостаточно, так как многие трещины могут находиться внутри головки. Для их обнаружения используется метод опрессовки (гидравлического испытания). Головку устанавливают на стенд, герметизируют все отверстия и подают внутрь горячую воду или воздух под давлением.

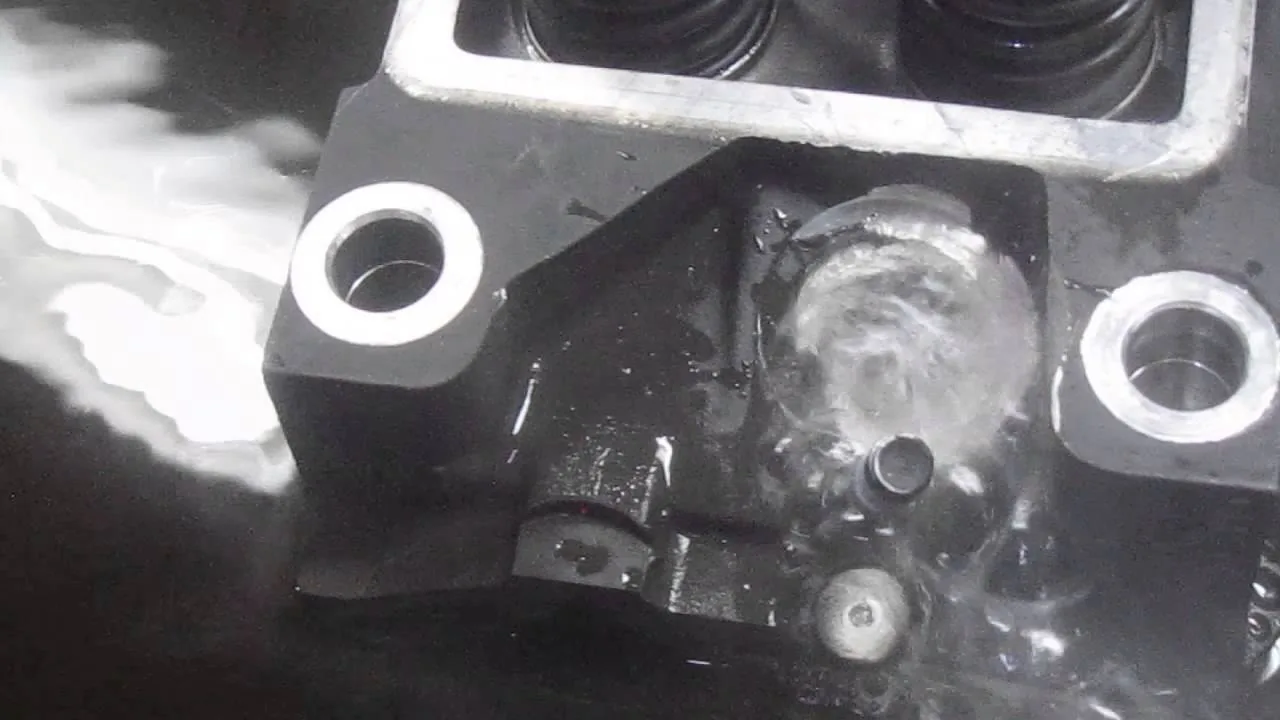

При опрессовке водой места выхода трещин становятся очевидными благодаря появлению капель или струек влаги на внешней поверхности. Если используется воздух, головку погружают в ванну с водой или обильно обрабатывают мыльным раствором — в местах дефектов появляются характерные пузыри.
Технология опрессовки и температурные режимы
Дефекты часто становятся заметными только при тепловом расширении металла. Поэтому профессиональная дефектоскопия включает предварительный нагрев головки до рабочей температуры (80–90 градусов) перед подачей давления. Холодная головка может выдерживать давление, но при нагреве может деформироваться.
При испытаниях давление должно превышать рабочее давление в системе охлаждения двигателя КАМАЗ (обычно 0.9–1.0 бар) в 2–3 раза. Стандартное значение для опрессовки водяной рубашки составляет 2.0–2.5 атмосферы, а для проверки масляных каналов — до 4.0 атмосфер, если они подлежат диагностике.
Особое внимание следует уделять участкам вокруг форкамер, так как в двигателях Евро-4 они могут иметь сложную конструкцию или состоять из нескольких частей. Трещины в этих зонах могут быть микроскопическими и проявляться только под воздействием компрессии. Поэтому иногда используется метод опрессовки с имитацией работы двигателя, при котором воздух подается непосредственно в цилиндры заглушенной головки.
| Метод проверки | Давление (атм) | Температура среды |
|---|---|---|
| Холодная опрессовка | 2.0 – 2.5 | 20°C |
| Горячая опрессовка | 2.0 – 2.5 | 80–90°C |
Если в ходе испытаний обнаруживаются свищи или трещины, которые невозможно устранить с помощью ремонтных размеров или заварки, корпус водяных каналов считается непригодным для дальнейшей эксплуатации. Использование таких деталей может привести к повторным поломкам в кратчайшие сроки.
Технология восстановления и сварочные работы
Восстановление герметичности корпуса водяных каналов не всегда возможно, но при квалифицированном подходе многие трещины можно успешно заварить. Основным фактором успеха является правильный выбор сварочного материала и технологии, учитывающей высокую предрасположенность чугуна к образованию трещин при нагревании.
Наиболее часто используется электродуговая сварка с никелевыми электродами (например, марки МНЧ-2 или их зарубежными аналогами) в среде инертного газа или с добавлением флюса. Никель придаёт шву пластичность, что помогает компенсировать разницу в температурном расширении чугуна и сварочного металла.
Перед началом сварочных работ трещина обрабатывается под углом (V-образная разделка) для обеспечения глубокого проплавления. Края трещины сверлятся на концах, чтобы предотвратить её дальнейшее распространение. Поверхность тщательно очищается от жира и прогревается горелкой до температуры 300–400 градусов.
Методы заварки и штифтования
Для устранения длинных трещин в областях с высоким давлением применяется метод штифтования. Вдоль трещины сверлятся отверстия, в которые нарезается резьба, и устанавливаются резьбовые пробки (штифты) с герметиком или специальной пастой. После этого штифты могут быть заварены или использоваться как механическая преграда.
Сварка выполняется короткими швами (10–20 мм) в разброс, чтобы избежать сосредоточения термических напряжений в одной точке. После каждого прохода металл должен остывать естественным образом или принудительно, в зависимости от технологии, но без резких температурных колебаний.
- Подготовка кромок трещины и сверление концов.
- Прогрев детали до 300–400°C.
- Наложение первого слоя шва короткими валиками.
- Проковка шва для снятия напряжений (если это возможно).
- Постепенное остывание детали в термошкафу или укутанной в асбест.
В качестве альтернативного метода для неответственных зон или микротрещин можно использовать эпоксидные композиты, армированные металлическим порошком. Однако для двигателя КАМАЗ Евро-4, работающего под высокими нагрузками, этот способ считается временным и не обеспечивает долговечности.
Сборка и контроль качества после ремонта
После завершения сварочных работ и остывания головки блока необходимо провести финишную обработку. Плоскость, соединяющая головку с блоком цилиндров, должна соответствовать установленным допускам. Термические деформации, возникающие в процессе сварки, могут повлиять на геометрию.
Шлифовка плоскости выполняется на специализированном оборудовании. Важно не превышать максимально допустимую высоту снятия металла, указанную в технической документации для конкретной модели двигателя. Для двигателя КАМАЗ-740 это значение обычно не должно превышать 0.3–0.5 мм от номинала, в зависимости от количества предыдущих ремонтов.
Заключительным этапом является повторная опрессовка восстановленной головки. Подтверждение полной герметичности после сварки и шлифовки позволяет установить деталь на двигатель. Пропуск этого этапа равносилен сборке «кота в мешке».
Правила затяжки болтов ГБЦ
Корпус водяных каналов герметизируется прокладкой головки блока цилиндров, которая требует равномерного прижатия по всей поверхности. Неправильная последовательность затяжки болтов может привести к деформации головки, что, в свою очередь, может вызвать открытие ранее заваренных трещин или повреждение прокладки.
Затяжка выполняется в три-четыре этапа с использованием динамометрического ключа. Сначала все болты затягиваются с предварительным моментом (например, 40 Нм), затем с основным моментом (например, 180–200 Нм). Для некоторых моделей может потребоваться дополнительный доворот на определенный угол.
- Удалите загрязнения и масло с привалочных поверхностей блока и головки.
- Установите новую прокладку без герметика (если не указано иное).
- Затяните болты, начиная с центра и двигаясь к краям по спирали, с предварительным моментом.
- Повторите процесс с увеличенным моментом затяжки.
- Выполните финальный доворот или затяжку до максимального момента.
После сборки и заполнения двигателя жидкостями необходимо провести контрольный прогрев. Двигатель доводят до рабочих температур, проверяя на наличие утечек и стабильность давления в системе охлаждения. Только после этого грузовик можно допускать к эксплуатации.
Типичные ошибки при ремонте водяных каналов
Ремонт головки блока цилиндров — сложный процесс, в котором даже опытные специалисты могут допустить ошибки, способные свести на нет все усилия. Осознание этих ошибок помогает избежать повторных поломок и ненужных затрат на переделки.
- Пренебрежение горячей опрессовкой — проверка только холодной головки не позволяет выявить трещины, которые могут появиться при тепловом расширении. Это может привести к поломке после первого запуска.
- Неправильный выбор электродов — использование обычных стальных электродов для сварки чугуна приводит к образованию жестких, хрупких участков, что неизбежно вызывает новые трещины.
- Нарушение порядка затяжки — произвольная затяжка болтов ГБЦ создает неравномерное давление на прокладку и корпус, что может вызвать деформацию и утрату герметичности.
- Экономия на прокладках — установка неоригинальных или дешевых аналогов прокладок ГБЦ часто становится причиной повторного пробоя уже после небольшого пробега.
Использование качественных расходных материалов и строгое соблюдение технологических рекомендаций производителя — единственный способ гарантировать надежную работу двигателя КАМАЗ Евро-4 на длительный срок.
Эксплуатационные рекомендации и профилактика
Для увеличения срока службы головки блока цилиндров и предотвращения трещин в водяных каналах важно следить за температурным режимом двигателя. Перегрев — главный враг чугуна, поэтому исправность термостата, вязкостной муфты вентилятора и чистота радиатора критически важны для нормальной работы мотора.
Использование качественной охлаждающей жидкости с правильным соотношением присадок помогает избежать кавитационного разрушения металла и образования накипи. Накипь действует как теплоизолятор и может вызывать локальные перегревы. Своевременная замена антифриза по регламенту значительно снижает вероятность повреждения водяной рубашки.
Регулярный визуальный осмотр уровня жидкости и состояния масла позволяет выявить проблемы на ранних стадиях. Если вы заметили изменение цвета масла или появление пара из выхлопной трубы, необходимо немедленно провести диагностику системы охлаждения, чтобы избежать серьезных последствий.
⚠️ Важно: Замена антифриза на воду в зимний период или использование дистиллированной воды без добавок ускоряет коррозию и кавитацию в каналах.
Соблюдение этих рекомендаций по эксплуатации, в сочетании с профессиональным обслуживанием, поможет избежать сложного и дорогостоящего ремонта головки блока, обеспечивая надежную работу грузовика в любых дорожных условиях.
Анализ причин повреждений ГБЦ
Головка блока цилиндров (ГБЦ) является одним из ключевых элементов двигателя, и ее повреждения могут привести к серьезным последствиям для работы всего агрегата. Важно понимать, что причины повреждений ГБЦ могут быть разнообразными и часто связаны с несколькими факторами одновременно.
Одной из основных причин повреждений ГБЦ является перегрев двигателя. Перегрев может быть вызван недостатком охлаждающей жидкости, неисправностью термостата, засорением радиатора или неисправностью водяного насоса. При высоких температурах металл ГБЦ может деформироваться, что приводит к нарушению герметичности соединений и образованию трещин.
Другой распространенной причиной является неправильная установка или затяжка болтов крепления ГБЦ. Если болты не затянуты с необходимым моментом, это может привести к неравномерному распределению давления и, как следствие, к деформации головки. Также стоит отметить, что использование неоригинальных или изношенных прокладок может привести к утечкам и повреждениям.
К коррозии и образованию отложений на поверхности ГБЦ могут привести некачественные охлаждающие жидкости или их неправильная замена. Это может вызвать образование ржавчины и отложений, что также негативно сказывается на герметичности и общей работоспособности головки.
Кроме того, механические повреждения, такие как удары или падения, могут привести к трещинам и другим повреждениям ГБЦ. Это особенно актуально для автомобилей, которые эксплуатируются в тяжелых условиях, где вероятность механических повреждений значительно возрастает.
Не стоит забывать и о факторах, связанных с эксплуатацией автомобиля. Неправильная эксплуатация, такая как резкие ускорения, перегрузка или несвоевременная замена масла, могут привести к преждевременному износу деталей двигателя, включая ГБЦ.
Для диагностики повреждений ГБЦ необходимо проводить регулярные проверки состояния двигателя, включая осмотр на наличие утечек, трещин и других видимых повреждений. Также важно следить за температурным режимом работы двигателя и состоянием охлаждающей системы. При выявлении любых отклонений следует незамедлительно проводить диагностику и ремонт, чтобы избежать более серьезных последствий.
Влияние качества топлива на состояние ГБЦ
Качество топлива играет ключевую роль в работе двигателя и, соответственно, в состоянии головки блока цилиндров (ГБЦ) автомобиля КАМАЗ Евро 4. Некачественное топливо может привести к различным проблемам, которые негативно сказываются на долговечности и эффективности работы ГБЦ.
Во-первых, использование топлива с высоким содержанием серы или других вредных примесей может вызвать коррозию металлических частей ГБЦ. Это происходит из-за образования кислот, которые образуются в результате сгорания таких компонентов. Коррозия приводит к образованию трещин и потере герметичности, что в свою очередь может вызвать перегрев двигателя и его выход из строя.
Во-вторых, низкое качество топлива может привести к образованию отложений на клапанах и в камере сгорания. Эти отложения могут ухудшить процесс сгорания, что приводит к снижению мощности двигателя и увеличению расхода топлива. В результате, ГБЦ может испытывать повышенные нагрузки, что также негативно сказывается на её состоянии.
Кроме того, некачественное топливо может содержать воду, что приводит к образованию эмульсий и коррозии. Вода в топливе может вызвать гидроудар, что приведет к повреждению поршней и ГБЦ. Это особенно критично для дизельных двигателей, где точность сгорания и давление в цилиндрах имеют решающее значение для нормальной работы.
Для предотвращения негативного влияния низкокачественного топлива на ГБЦ, рекомендуется использовать только проверенные и сертифицированные виды топлива, а также регулярно проводить диагностику и техническое обслуживание двигателя. Это поможет выявить возможные проблемы на ранних стадиях и избежать серьезных повреждений.
Также стоит отметить, что использование добавок к топливу, которые улучшают его качество, может значительно снизить риск возникновения проблем с ГБЦ. Такие добавки помогают очистить систему впрыска и камеры сгорания, что способствует более эффективному сгоранию и снижению образования отложений.
В заключение, качество топлива является одним из основных факторов, влияющих на состояние головки блока цилиндров. Забота о качестве используемого топлива и регулярное техническое обслуживание помогут продлить срок службы ГБЦ и обеспечить надежную работу двигателя КАМАЗ Евро 4.
Современные методы диагностики ГБЦ
Современные методы диагностики головки блока цилиндров (ГБЦ) являются важным этапом в обслуживании и ремонте двигателей автомобилей, включая модели КАМАЗ Евро 4. Правильная диагностика позволяет выявить скрытые дефекты, которые могут привести к серьезным поломкам и дорогостоящему ремонту. В данной статье рассмотрим основные методы диагностики ГБЦ, их преимущества и недостатки.
1. Визуальный осмотр
Первым шагом в диагностике ГБЦ является визуальный осмотр. Специалисты проверяют наличие трещин, деформаций и коррозии на поверхности головки. Также важно обратить внимание на состояние прокладок и уплотнителей. Визуальный осмотр позволяет быстро выявить явные повреждения, но не всегда дает полное представление о состоянии ГБЦ.
2. Проверка на герметичность
Для выявления утечек в системе охлаждения и смазки применяется метод проверки на герметичность. Это может быть сделано с помощью специального оборудования, которое создает давление в системе. Если давление падает, это свидетельствует о наличии утечек, которые могут быть вызваны повреждениями ГБЦ или прокладок.
3. Ультразвуковая диагностика
Ультразвуковая диагностика позволяет обнаружить микротрещины и другие дефекты, которые не видны при визуальном осмотре. Этот метод основан на использовании ультразвуковых волн, которые проходят через материал и отражаются от дефектов. Ультразвуковая диагностика является высокоточным методом, однако требует наличия специализированного оборудования и квалифицированного персонала.
4. Магнитная и капиллярная дефектоскопия
Эти методы также используются для выявления трещин и других дефектов. Магнитная дефектоскопия основана на использовании магнитного поля для выявления дефектов в ферромагнитных материалах, в то время как капиллярная дефектоскопия позволяет обнаружить трещины с помощью специальных красителей, которые проникают в дефекты и затем проявляются под ультрафиолетовым светом.
5. Термография
Термография позволяет выявить перегрев ГБЦ, что может указывать на проблемы с охлаждением или утечки. С помощью инфракрасной камеры можно визуализировать температурные изменения на поверхности ГБЦ, что помогает в диагностике неисправностей.
6. Компьютерная диагностика
Современные автомобили, включая КАМАЗ Евро 4, оснащены бортовыми компьютерами, которые могут предоставить информацию о состоянии двигателя. С помощью диагностического оборудования можно считать коды ошибок и параметры работы двигателя, что позволяет выявить проблемы, связанные с ГБЦ.
Каждый из перечисленных методов имеет свои преимущества и недостатки, и их использование зависит от конкретной ситуации и доступного оборудования. Важно помнить, что диагностика ГБЦ должна проводиться квалифицированными специалистами, чтобы обеспечить точность результатов и избежать дальнейших проблем с двигателем.
Использование эндоскопии для проверки состояния
Эндоскопия является одним из самых современных и эффективных методов диагностики состояния корпуса водяных каналов ГБЦ (головки блока цилиндров) на автомобилях КАМАЗ Евро 4. Этот метод позволяет получить детализированное изображение внутренней поверхности каналов, что значительно упрощает процесс выявления дефектов и повреждений.
Процедура эндоскопии включает в себя использование специального инструмента — эндоскопа, который представляет собой гибкий или жесткий зонд с камерой на конце. Эндоскоп вводится в водяные каналы через специальные отверстия, что позволяет визуально оценить их состояние без необходимости разборки двигателя. Это особенно важно, так как разборка может быть трудоемкой и дорогостоящей.
При помощи эндоскопа механик может обнаружить такие проблемы, как:
- Наличие коррозии и отложений, которые могут препятствовать нормальному теплообмену;
- Трещины и другие механические повреждения, которые могут привести к утечкам охлаждающей жидкости;
- Засоры, вызванные накоплением грязи и отложений, что может негативно сказаться на работе системы охлаждения;
- Состояние уплотнительных колец и других элементов, которые могут быть подвержены износу.
Процесс эндоскопии начинается с подготовки автомобиля: необходимо отключить аккумулятор и слить охлаждающую жидкость. Затем, в зависимости от конструкции, может потребоваться снять некоторые элементы для доступа к водяным каналам. После этого эндоскоп аккуратно вводится в канал, и специалист начинает осмотр.
Полученные изображения могут быть записаны и проанализированы, что позволяет не только выявить текущие проблемы, но и оценить степень износа элементов. Это особенно полезно для планирования будущих ремонтов и профилактических мероприятий.
Важно отметить, что эндоскопия не заменяет другие методы диагностики, такие как проверка давления в системе охлаждения или анализ состояния масла. Однако в сочетании с ними она предоставляет более полное представление о состоянии ГБЦ и позволяет избежать серьезных поломок в будущем.
Таким образом, использование эндоскопии для проверки состояния корпуса водяных каналов КАМАЗ Евро 4 является важным этапом диагностики, который помогает своевременно выявить и устранить проблемы, обеспечивая надежную и долговечную работу двигателя.
