В данной статье представлено техническое руководство по установке и эксплуатации кранов-манипуляторов на полуприцепах, что является актуальной темой для специалистов в области грузоперевозок и строительных работ. Мы рассмотрим схемы монтажа, проведем расчеты грузоподъемности, а также обсудим важные аспекты балансировки осей, что поможет избежать типичных ошибок при эксплуатации. Эта информация будет полезна как для профессионалов, так и для новичков, стремящихся повысить эффективность и безопасность работы с крановыми установками.

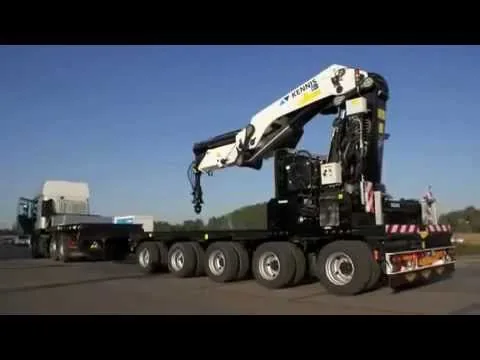

Выбор крановой установки и анализ нагрузок
Первый шаг — выбор оборудования, которое соответствует необходимой грузоподъемности и подходит для конкретной модели полуприцепа. Ключевым параметром является моментная характеристика крана, которая должна соответствовать несущей способности лонжеронов рамы.
При выборе модели важно учитывать не только максимальный вылет стрелы, но и грузоподъемность на минимальном и максимальном радиусе. Для полуприцепов, часто используемых для транспортировки длинномерных грузов, критически важен вес крана, так как он напрямую влияет на полезную нагрузку транспортного средства.
Существует два основных типа крановых установок: тросовые и гидравлические. Тросовые системы (телескопические) обычно легче и обеспечивают более плавный подъем, но требуют регулярного обслуживания канатов. Гидравлические (рычажные) краны имеют более жесткую конструкцию и проще в эксплуатации, однако их вес часто выше, что может потребовать усиления рамы полуприцепа.
Необходимо учитывать момент инерции при повороте колонны. Если кран устанавливается за кабиной (в случае полуприцепа-тягача с КМУ) или на передний свес полуприцепа, нагрузка на переднюю ось тягача может превысить допустимые нормы, что приведет к штрафам или ухудшению управляемости.
При анализе нагрузок следует опираться на паспортные данные шасси и рекомендации производителя крана. Пренебрежение весовыми ограничениями может привести к усталостному разрушению металла рамы в области сварных швов.
| Параметр | Тросовый кран (Телескоп) | Гидравлический кран (Рычажный) |
|---|---|---|
| Вес установки | Ниже (на 10-15%) | Выше |
| Скорость работы | Высокая | Средняя |
| Точность позиционирования | Высокая (мягкий ход) | Средняя (рывки при старте) |
| Обслуживание | Замена тросов, смазка блоков | Контроль гидроцилиндров, РВД |
Подготовка рамы и монтажные работы
Процесс установки начинается с подготовки места на раме полуприцепа. Поверхность должна быть очищена от краски, грязи и антикоррозийных покрытий до металлического состояния для надежного сварного соединения. Также возможно использование болтовых соединений, но это потребует точного сверления отверстий.
Ключевым этапом является установка подрамника (консоли). Прямое крепление крана к лонжерону не допускается, так как это приведет к локализованной нагрузке и может вызвать деформацию профиля. Подрамник помогает равномерно распределить вес крана и динамические нагрузки по большей площади рамы.
Если полуприцеп оснащен рессорной подвеской, важно проверить состояние стремянок и рессор. Установка тяжелого крана изменит нагрузки на подвеску, поэтому изношенные элементы следует заменить до монтажа. Для полуприцепов с пневмоподвеской может потребоваться корректировка работы клапанов уровня пола.
При сварочных работах необходимо соблюдать температурный режим и последовательность наложения швов, чтобы избежать деформации металла. Важно использовать электроды, соответствующие марке стали рамы (обычно это низколегированные стали высокой прочности).
После механического крепления подрамника и крана следует провести антикоррозийную обработку сварных швов и прилегающих зон. Качественные грунты и эмали помогут продлить срок службы конструкции и предотвратить коррозию в местах повреждения заводского покрытия.
⚠️ Внимание! Перед началом сварочных работ обязательно отключите минусовую клемму аккумулятора тягача и все электронные блоки управления (ЭБУ) на раме, чтобы избежать их повреждения из-за блуждающих токов.
| Параметр | Описание | Рекомендации по эксплуатации |
|---|---|---|
| Максимальная грузоподъемность | Указывает максимальный вес, который может поднять кран-манипулятор | Не превышайте указанную грузоподъемность для предотвращения аварий |
| Длина вылета стрелы | Максимальное расстояние, на которое может быть выдвинута стрела | Используйте минимально необходимую длину для повышения устойчивости |
| Условия эксплуатации | Температурные и погодные условия, в которых можно безопасно использовать кран | Избегайте эксплуатации в сильный ветер и при низких температурах, если это не предусмотрено инструкцией |
Интересные факты
Вот несколько интересных фактов о кранах-манипуляторах на полуприцепах:
Многофункциональность: Краны-манипуляторы, установленные на полуприцепах, могут выполнять множество задач, включая подъем, перемещение и установку различных грузов. Это делает их незаменимыми в строительстве, логистике и даже в сельском хозяйстве, где требуется маневренность и возможность работы в ограниченных пространствах.
Автономность и мобильность: Полуприцепы с кранами-манипуляторами обеспечивают высокую мобильность, позволяя быстро перемещать оборудование и грузы на большие расстояния. Это особенно важно в условиях, когда требуется оперативно реагировать на изменения в планах или местоположении работ.
Современные технологии: Многие современные краны-манипуляторы оснащены системами автоматизации и управления, которые позволяют оператору точно контролировать движение и положение груза. Некоторые модели имеют функции, такие как автоматическая стабилизация и мониторинг нагрузки, что значительно повышает безопасность и эффективность работы.
Гидравлическая система и подключение
Интеграция гидравлической системы крана в конструкцию полуприцепа — сложный процесс, требующий тщательного расчета производительности насоса и объема гидробака. Наиболее распространенное решение для полуприцепов — использование схемы, основанной на отборе мощности от коробки отбора мощности (КОМ) тягача или установка автономного дизельного гидравлического насоса.
Если выбран вариант с использованием КОМ, важно убедиться, что производительность насоса соответствует требованиям к крану. Низкая производительность замедляет работу механизмов, а избыточная может вызвать перегрев гидравлической жидкости и ускоренный износ уплотнений.
Прокладка рукавов высокого давления (РВД) должна учитывать возможные перемещения элементов рамы во время поворотов и работы подвески. Рукава не должны соприкасаться с металлическими кромками, острыми углами или горячими частями выхлопной системы. Обязательно использование защитных кожухов и хомутов для надежности.
Для управления потоком жидкости применяются гидрораспределители, которые могут быть ручными или электрогидравлическими. Предпочтение стоит отдавать электрогидравлическим системам, так как они позволяют разместить пульт управления в удобной зоне и автоматизировать некоторые процессы.
Схема подключения: Насос -> Гидрораспределитель -> Гидромоторы/Цилиндры -> Слив в бакКлючевым моментом является правильный выбор гидравлического масла. Оно должно соответствовать сезону и условиям эксплуатации. Применение масла с неподходящим индексом вязкости может привести к затруднениям при запуске в зимний период или к потере давления в летнее время.
Балансировка и проверка устойчивости
После установки и подключения всех компонентов необходимо выполнить балансировку. Центр тяжести загруженного полуприцепа с установленным краном должен оставаться в пределах опорного контура. Важно обратить внимание на нагрузку на седельно-сцепное устройство (ССУ).
Рекомендуемая нагрузка на ССУ для стандартных полуприцепов составляет 10-12 тонн. Если кран установлен за кабиной (на переднем свесе), это увеличивает нагрузку на переднюю ось тягача и может снизить нагрузку на ведущие мосты, что негативно скажется на сцеплении с дорогой. Установка крана в задней части (за осевой тележкой) уменьшает нагрузку на седло, но может вызвать «виляние» прицепа на высоких скоростях.
Для проверки устойчивости необходимо вывесить максимальный груз на максимальном вылете стрелы. Полуприцеп не должен переворачиваться. Для компенсации момента часто требуется установка дополнительных аутригеров (опорных лап), которые расширяют опорный контур.
| Зона установки крана | Влияние на развесовку | Рекомендуемые меры |
|---|---|---|
| За кабиной (передний свес) | Перегрузка передней оси тягача | Укоротить передний свес, усилить переднюю ось |
| За осевой тележкой (задний свес) | Недостаточная нагрузка на седло, риск складывания | Увеличить нагрузку на седло с помощью балласта, установить третью ось |
| Между кабиной и грузом | Смещение центра тяжести вверх и вбок | Тщательный расчет вылета стрелы, использование широких аутриггеров |
В процессе испытаний также проверяется работа гидравлической системы под нагрузкой. Давление в системе не должно превышать номинальные значения, указанные в паспорте крана. При необходимости производится настройка предохранительных клапанов.
Типичные ошибки при установке
Практика показывает, что большинство проблем с кранами на полуприцепах возникает из-за ошибок при установке или игнорирования необходимых расчетов. Чтобы избежать дорогостоящих ремонтов и простоев техники, полезно знать основные «подводные камни», с которыми могут столкнуться неопытные монтажники.
- Игнорирование усиления рамы — установка крана непосредственно на лонжерон без подрамника может привести к деформациям и трещинам в металле рамы уже после нескольких циклов эксплуатации.
- Неправильный выбор насоса — насос с недостаточной производительностью заставляет кран работать с рывками, а насос с избыточной мощностью может перегревать масло и повреждать сальники.
- Экономия на РВД — использование шлангов низкого качества или неподходящего давления может вызвать разрывы под нагрузкой, что создает опасность для работников и риск падения груза.
- Отсутствие аутригеров — эксплуатация крана без выносных опор на полуприцепе с высоким центром тяжести почти неизбежно приведет к опрокидыванию при повороте стрелы.
⚠️ Внимание! Использование крановой установки без действующего сертификата соответствия и разрешения от органов технического надзора (если это требуется по законодательству вашей страны) запрещено и может повлечь за собой административную ответственность.
Регулярное техническое обслуживание — ключевой фактор для долговечности оборудования. Включайте в план проверку затяжки болтов, состояние сварных швов, уровень и качество масла, а также целостность гидроизоляции.
Эксплуатационная надежность и безопасность
Завершающим этапом является ввод оборудования в эксплуатацию с учетом всех мер безопасности. Оператор крана должен пройти обучение и получить разрешение на выполнение работ. Даже при идеальной установке кран может представлять опасность в руках неподготовленного персонала.
Во время эксплуатации важно контролировать температуру гидравлического масла и уровень шума насоса. Необычные звуки или вибрации могут указывать на неисправности. Регулярная замена фильтров в гидравлической системе продлит срок службы насосной группы и распределительной арматуры.
Сезонное обслуживание включает проверку состояния уплотнительных резинок, которые могут терять эластичность в мороз или пересыхать в жару. В зимний период рекомендуется использовать морозостойкие гидравлические жидкости и прогревать систему перед началом работы на холостом ходу.
Соблюдение всех технических норм и рекомендаций производителей создает надежный и эффективный инструмент для решения транспортно-логистических задач любой сложности.
Техническое обслуживание и регулярные проверки
Техническое обслуживание крана-манипулятора на полуприцепе является важной частью его эксплуатации, обеспечивающей безопасность и надежность работы. Регулярные проверки и профилактические меры позволяют предотвратить поломки и продлить срок службы оборудования.
Первым шагом в техническом обслуживании является составление графика проверок, который должен включать как ежедневные, так и периодические осмотры. Ежедневные проверки должны проводиться перед началом работы и включать в себя:
- Визуальный осмотр: проверка на наличие видимых повреждений, трещин или коррозии на всех элементах крана-манипулятора.
- Проверка уровней жидкостей: контроль уровня масла в гидравлической системе, а также уровня топлива и охлаждающей жидкости.
- Проверка работоспособности: тестирование всех функций крана, включая подъем, опускание и поворот стрелы, а также работу всех управляющих механизмов.
Периодические проверки должны проводиться в соответствии с рекомендациями производителя и могут включать более глубокую диагностику. К ним относятся:
- Проверка гидравлической системы: осмотр шлангов и соединений на наличие утечек, а также замена фильтров и масла в гидравлической системе.
- Технический осмотр механизмов: проверка состояния подшипников, шестерен и других движущихся частей на наличие износа.
- Калибровка и настройка: проверка и при необходимости регулировка системы управления для обеспечения точности работы крана.
Кроме того, важно следить за состоянием полуприцепа, на котором установлен кран-манипулятор. Регулярные проверки тормозной системы, колес и подвески помогут избежать аварийных ситуаций на дороге.
Необходимо также учитывать, что техническое обслуживание должно проводиться квалифицированным персоналом, прошедшим обучение и имеющим опыт работы с подобным оборудованием. Важно вести журнал технического обслуживания, в котором фиксируются все проведенные работы, замены и выявленные неисправности. Это позволит не только отслеживать историю обслуживания, но и планировать будущие работы.
В заключение, регулярные технические проверки и обслуживание крана-манипулятора на полуприцепе являются залогом его надежной и безопасной эксплуатации. Соблюдение всех рекомендаций и стандартов поможет избежать серьезных поломок и обеспечит долгий срок службы оборудования.
Документация и сертификация оборудования
Документация и сертификация оборудования являются важными аспектами, которые необходимо учитывать при эксплуатации кранов-манипуляторов на полуприцепах. Правильное оформление документации и наличие необходимых сертификатов не только обеспечивают безопасность эксплуатации, но и соответствие законодательным требованиям.
Первым шагом в процессе сертификации является получение технической документации на кран-манипулятор. Эта документация включает в себя паспорт изделия, инструкции по эксплуатации, а также схемы и чертежи, которые описывают конструкцию и принцип работы оборудования. Все эти документы должны быть предоставлены производителем и соответствовать установленным стандартам.
Сертификация кранов-манипуляторов осуществляется в соответствии с национальными и международными стандартами. В большинстве случаев это включает в себя проверку на соответствие требованиям безопасности, а также оценку качества материалов и комплектующих, используемых в производстве. Для этого необходимо пройти испытания, которые проводятся аккредитованными лабораториями.
Важным аспектом сертификации является наличие сертификата соответствия, который подтверждает, что оборудование прошло все необходимые испытания и соответствует установленным стандартам. Этот сертификат должен быть оформлен в соответствии с требованиями законодательства и действовать на территории, где будет эксплуатироваться кран-манипулятор.
Кроме того, необходимо учитывать, что для эксплуатации кранов-манипуляторов на полуприцепах требуется наличие дополнительных документов, таких как лицензии на выполнение определенных работ, а также разрешения на использование данного оборудования на конкретных объектах. Эти документы могут варьироваться в зависимости от региона и специфики работ.
Не менее важным является регулярное техническое обслуживание и проверка оборудования. Для этого необходимо вести журнал учета проведенных работ, который также может потребоваться при проверках со стороны контролирующих органов. Регулярные проверки и техническое обслуживание помогут избежать аварийных ситуаций и продлить срок службы кран-манипулятора.
В заключение, правильная документация и сертификация оборудования являются залогом безопасной и эффективной эксплуатации кранов-манипуляторов на полуприцепах. Необходимо тщательно следить за актуальностью всех документов и сертификатов, а также соблюдать все требования законодательства, чтобы обеспечить безопасность работников и предотвратить возможные риски.
Обучение персонала и правила эксплуатации
Обучение персонала, работающего с краном-манипулятором на полуприцепе, является одним из ключевых аспектов обеспечения безопасности и эффективности работы. Для успешной эксплуатации данного оборудования необходимо учитывать несколько важных факторов.
1. Обучение операторов: Все операторы кранов-манипуляторов должны пройти специальное обучение, которое включает теоретические и практические занятия. Теоретическая часть должна охватывать основы работы с краном, его конструкцию, принцип действия, а также правила безопасности. Практическое обучение должно включать отработку навыков управления краном, выполнения маневров и работы с различными грузами.
2. Сертификация: После завершения обучения операторы должны пройти сертификацию, подтверждающую их квалификацию. Сертификат должен быть выдан уполномоченной организацией и подтверждать, что оператор прошел все необходимые курсы и успешно сдал экзамены.
3. Правила эксплуатации: Для безопасной работы с краном-манипулятором необходимо соблюдать ряд правил. К ним относятся:
- Проверка оборудования: Перед началом работы оператор обязан провести визуальный осмотр крана и полуприцепа, проверить наличие повреждений, утечек и исправность всех систем.
- Загрузка и разгрузка: Грузы должны быть правильно размещены и закреплены. Необходимо учитывать максимальные нагрузки, указанные в технической документации.
- Работа в условиях ограниченного пространства: Оператор должен быть особенно внимателен при работе в ограниченных пространствах, избегая столкновений с препятствиями и людьми.
- Сигналы и коммуникация: Важно установить четкие сигналы и способы коммуникации между оператором и другими членами команды, особенно при выполнении сложных маневров.
- Погодные условия: Работы с краном-манипулятором не должны проводиться в неблагоприятных погодных условиях, таких как сильный ветер, дождь или снег, которые могут повлиять на устойчивость и управляемость оборудования.
4. Регулярное техническое обслуживание: Для обеспечения надежной работы кранов-манипуляторов необходимо проводить регулярное техническое обслуживание и плановые проверки. Это включает в себя проверку всех механических и электрических систем, замену изношенных деталей и обновление программного обеспечения, если это необходимо.
5. Аварийные ситуации: Операторы должны быть обучены действиям в случае возникновения аварийных ситуаций. Это включает в себя знание местоположения аварийных выключателей, а также алгоритмы действий при различных нештатных ситуациях, таких как перегрузка, сбой системы или потеря управления.
Соблюдение всех вышеперечисленных рекомендаций и правил позволит не только повысить безопасность работы с краном-манипулятором на полуприцепе, но и увеличить общую эффективность выполнения задач, связанных с грузоперевозками и строительством.
