Установка манипулятора на шасси КамАЗ — это важный процесс, который требует внимательного подхода и знаний специфики работы с грузоподъемными механизмами. В данной статье мы представим полное руководство по монтажу крана-манипулятора (КМУ) на шасси КамАЗ, включая нормы нагрузки, выбор оптимального места установки, схемы подключения и типичные ошибки, которые могут возникнуть в процессе сборки. Это руководство будет полезно как профессиональным механикам, так и владельцам техники, стремящимся повысить функциональность своего автомобиля и обеспечить безопасность эксплуатации манипулятора.
Анализ совместимости шасси и крановой установки
Первый этап работ включает детальный расчет грузоподъемности рамы автомобиля-шасси и выбор подходящей модели крана-манипулятора (КМУ).
Важно, чтобы момент инерции сечения рамы был достаточным для восприятия скручивающих и изгибающих моментов, возникающих при эксплуатации манипулятора в крайних положениях стрелы.
Ключевыми параметрами являются соотношение массы КМУ и общей массы автомобиля, а также правильное распределение осевых нагрузок, которые не должны превышать допустимые значения, указанные в технической документации на шасси КамАЗ.
Если расчетные данные превышают допустимые пределы, необходимо установить дополнительный подрамник для перераспределения нагрузок на более широкую площадь рамы.

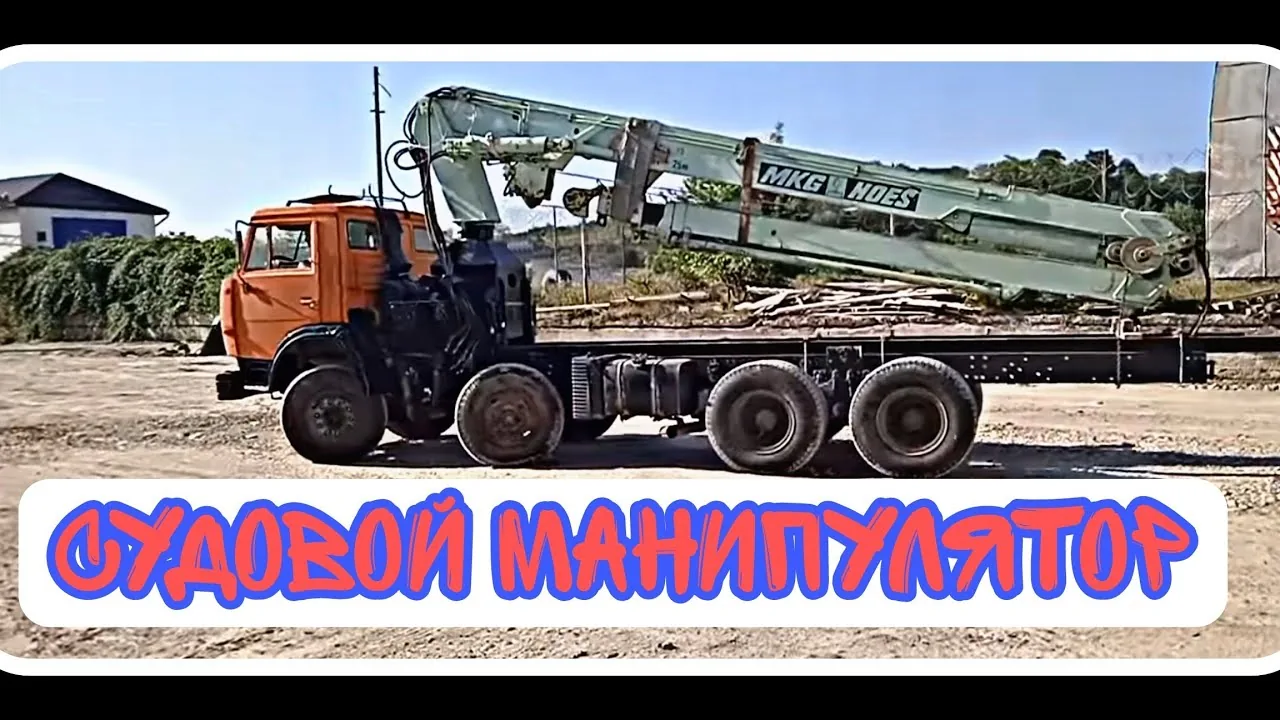

Существует два основных метода монтажа: непосредственно на лонжероны рамы (для легких манипуляторов) и на промежуточный подрамник (для средних и тяжелых установок).
Подрамник — это сварная конструкция из профильных труб или швеллеров, которая надежно соединяет левый и правый лонжероны, предотвращая их скручивание.
| Тип монтажа | Грузоподъемность КМУ | Требования к раме |
|---|---|---|
| Прямой монтаж | до 3-5 т·м | Усиление не требуется или минимально |
| Через подрамник | от 5 т·м и выше | Обязательно наличие связующих поперечин |
Расчет осевых нагрузок и центра тяжести

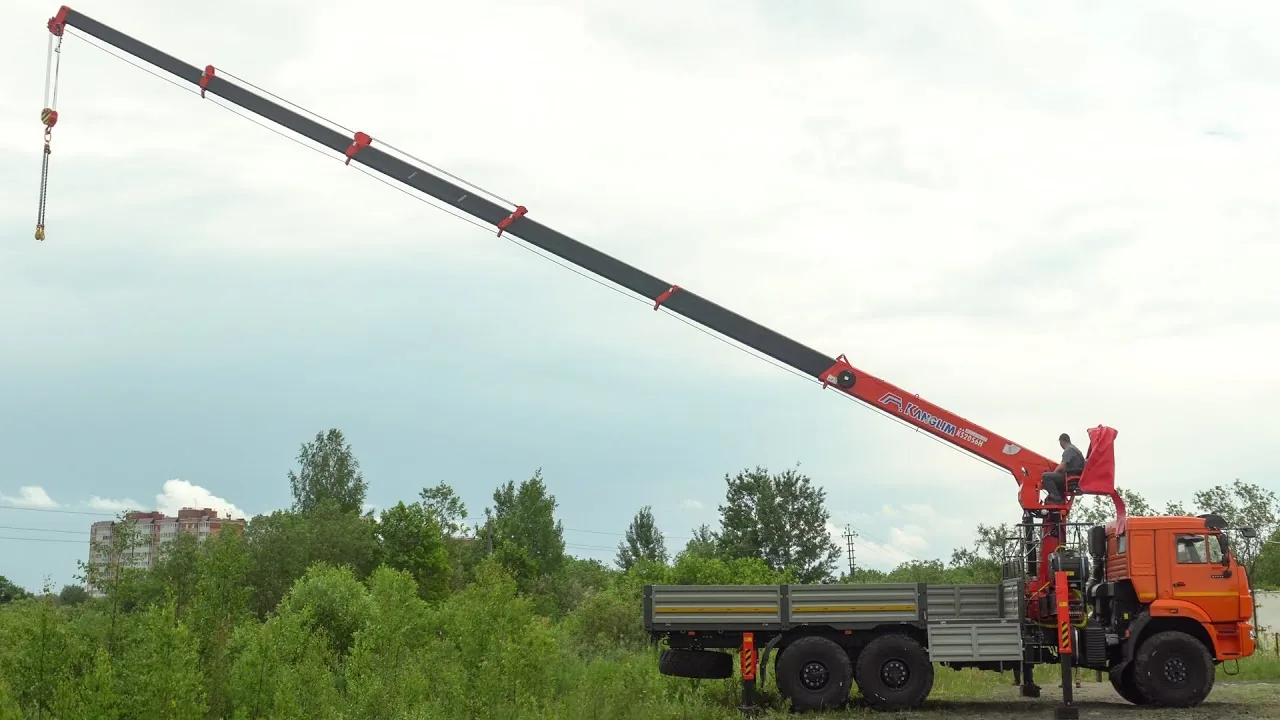

Ключевым моментом является правильное размещение КМУ за кабиной.
Если центр масс установки смещен слишком далеко назад, это может привести к перегрузке задней тележки и недостаточной нагрузке на переднюю ось, что негативно сказывается на управляемости транспортного средства.
Идеальным считается такое расположение, при котором нагрузка на переднюю ось составляет не менее 20-25% от общей массы снаряженного автомобиля с грузом.
Для точного расчета необходимо учитывать массу КМУ, массу груза, колесную базу и координаты центра тяжести установки.
| Этап установки манипулятора | Описание действий | Необходимые инструменты и материалы |
|---|---|---|
| Подготовка шасси | Очистка и проверка состояния шасси | Инструменты для очистки, уровень |
| Установка опорных плит | Монтаж опорных плит для манипулятора | Болты, гайки, ключи, дрель |
| Установка манипулятора | Закрепление манипулятора на опорных плитах | Кран, инструменты для крепления |
| Подключение гидравлики | Соединение гидравлических шлангов | Гидравлические шланги, фитинги |
| Проверка работоспособности | Тестирование манипулятора на шасси | Тестовый груз, инструменты для проверки |
Интересные факты
Вот несколько интересных фактов о технологии установки манипулятора на шасси КамАЗ:
Универсальность применения: Манипуляторы, установленные на шасси КамАЗ, широко используются в различных отраслях, включая строительство, лесозаготовку, сельское хозяйство и коммунальные услуги. Это позволяет эффективно решать задачи по грузоперевозкам и манипуляциям с тяжелыми и громоздкими предметами.
Интеграция с системами управления: Современные манипуляторы могут быть оснащены системами автоматизации и управления, которые позволяют оператору точно контролировать движение и положение груза. Это значительно повышает безопасность и эффективность работы, особенно в сложных условиях.
Модульность и адаптивность: Установка манипулятора на шасси КамАЗ может быть выполнена с учетом специфических требований заказчика. Существуют различные типы манипуляторов, которые могут быть адаптированы под конкретные задачи, что делает такие установки очень гибкими и экономически выгодными для бизнеса.
Подготовка рамы и изготовление подрамника
Подготовка несущей системы автомобиля — это самый сложный и ответственный этап работы.
Процесс включает демонтаж кузова или платформы, а также удаление топливных баков, если они мешают установке подрамника.
Важно тщательно очистить поверхности лонжеронов от краски, грязи и ржавчины до металлического основания в местах установки крепежных элементов.
Сверление отверстий в лонжеронах должно выполняться строго по центру полки или через специальные усилительные пластины.
Размер отверстий выбирается с учетом диаметра крепежных болтов, чаще всего М16 или М20, с допуском 1-2 мм для температурных расширений.
Запрещается приваривать элементы подрамника непосредственно к лонжеронам рамы, так как это может изменить термообработку металла и создать зоны концентрации напряжений.
Все соединения должны выполняться с использованием высокопрочных болтов, пружинных шайб и гаек с фиксирующим покрытием.
Технология сварки и сборки конструкции
Сварочные процессы при создании подрамника требуют строгого соблюдения последовательности нанесения швов.
Для достижения глубокого провара и исключения шлаковых включений используется полуавтоматическая сварка в среде защитного газа (CO2 или смесь Ar+CO2).
После завершения сборки каркаса подрамника проводится его примерка на раму, при этом проверяется горизонтальность площадки установки крана-манипулятора.
Зазоры между подрамником и лонжеронами должны быть минимальными, но обеспечивать свободный монтаж без принудительной подтяжки.
Готовая конструкция покрывается износостойкой эмалью, устойчивой к воздействию горюче-смазочных материалов и атмосферным осадкам.
Особое внимание следует уделить торцевым срезам металла, которые необходимо герметизировать для предотвращения внутренней коррозии.
Монтаж КМУ и гидравлической системы
Монтаж крано-манипуляторной установки выполняется с помощью подъемного крана с большей грузоподъемностью.
КМУ аккуратно опускается на подготовленную площадку подрамника. Затем необходимо совместить крепежные отверстия и выполнить первичное закрепление болтами.
После установки важно проверить вертикальность колонны манипулятора во всех плоскостях с помощью строительного уровня.
Небольшой перекос колонны, даже в пределах нескольких градусов, может привести к неравномерному износу втулок поворота и заклиниванию в процессе эксплуатации.
Подключение гидравлики и электрооборудования
Гидравлическая система крана-манипулятора (КМУ) подключается к коробке отбора мощности (КОМ), установленной на трансмиссии автомобиля.
Для шасси КамАЗ обычно используют КОМ серии 4514 или их аналоги, которые обеспечивают необходимый поток масла при работе двигателя на холостых оборотах.
Установка гидрораспределителя и соединение с рукавами высокого давления (РВД) требуют соблюдения чистоты и аккуратности.
Все соединения должны быть надежно затянуты, а рукава уложены в гофрированную защиту или металлические оболочки для предотвращения механических повреждений.
Схема подключения КОМ:
Отключите аккумуляторную батарею.
Частично слейте масло из коробки передач.
Установите КОМ на фланец коробки передач.
Подключите трос управления.
Залейте масло до необходимого уровня.
Электропитание гидравлической системы (включая электромагнитные клапаны и пульт управления) осуществляется от аккумуляторных батарей через предохранители.
Обязательно используйте реле для управления большими токами, чтобы избежать перегрева штатной проводки автомобиля.
| Компонент | Функция | Требования |
|---|---|---|
| КОМ | Привод насоса | Совместимость с фланцем коробки передач |
| Насос | Создание давления | Производительность не менее 30-40 л/мин |
| Бак | Хранение масла | Объем на 20% больше емкости системы |
Регулировка, настройка и первичный запуск
После завершения установки и заполнения гидросистемы маслом выполняется первичный запуск.
Важно проверить уровень масла в баке, так как в процессе заполнения гидроцилиндров и шлангов он может значительно снизиться.
Запуск двигателя осуществляется на холостых оборотах. Затем активируется КОМ, и проверяется работа насоса на наличие посторонних звуков и вибраций.
Необходимо осторожно управлять рычагами распределителя, чтобы удалить воздух из системы через гидроцилиндры.
Проверяется герметичность всех соединений под давлением и отсутствие утечек масла на фланцах и шлангах.
Настройка предохранительных клапанов производится в соответствии с паспортными данными КМУ с использованием манометра.
Испытания и статические нагрузки
Заключительным этапом являются статические испытания, которые подтверждают надежность креплений и функциональность механизмов.
Поднимается груз, равный 125% от номинальной грузоподъемности на минимальном вылете стрелы.
Груз удерживается в течение 10 минут, после чего проводится визуальный осмотр мест крепления подрамника и самого крана-манипулятора.
Отсутствие остаточных деформаций, трещин и смещений указывает на правильность выполненных работ.
⚠️ Важно: Испытания должны проводиться на ровной горизонтальной поверхности с использованием исправного грузозахватного оборудования.
Типичные ошибки при установке манипулятора
Несоблюдение технологических норм при монтаже может привести к серьезным последствиям в процессе эксплуатации.
Анализ статистики сервисного обслуживания выявляет ряд распространенных ошибок, совершаемых при установке КМУ на шасси КамАЗ.
Избежание этих ошибок поможет существенно сэкономить на ремонте и продлить срок службы оборудования.
- Отсутствие подрамника для тяжелых КМУ — установка агрегатов средней и большой грузоподъемности непосредственно на лонжероны может привести к их быстрому разрушению. Правильный подход: использовать связанный подрамник.
- Некачественное крепление — применение болтов низкой прочности (класс 4.8 вместо 8.8 или 10.9) или отсутствие шайб. Правильный вариант: использовать только сертифицированные крепежные элементы высокого класса прочности.
- Нарушение гидравлической системы — использование шлангов, не соответствующих рабочему давлению системы, или неправильная прокладка (в натяжку, с перегибами). Правильный подход: применять РВД с запасом давления и правильно их прокладывать.
- Игнорирование центровки — установка КМУ с перекосом относительно продольной оси автомобиля. Правильный вариант: строго контролировать геометрию монтажной площадки.
⚠️ Внимание: Эксплуатация автомобиля с неправильно установленной КМУ запрещена правилами дорожного движения и нормами техники безопасности.
Эксплуатационная готовность и обслуживание
Успешная установка манипулятора — это только начало. Дальнейшая надежность оборудования зависит от регулярного обслуживания.
Периодические проверки крепежных соединений необходимы, особенно после первых 100 моточасов эксплуатации. В этот период может произойти усадка металла и уплотнителей.
Важно следить за состоянием опорно-поворотного устройства и регулярно смазывать его в соответствии с рекомендациями.
Контроль уровня и качества гидравлического масла поможет избежать поломок дорогостоящих компонентов насосной группы.
Своевременное обнаружение мелких неисправностей позволяет предотвратить серьезные поломки и простои техники.
Ведение журнала технического обслуживания КМУ обязательно для успешного прохождения периодических проверок.
Правильно установленный и отрегулированный манипулятор на шасси КамАЗ становится универсальным инструментом для выполнения множества задач.
Соблюдение всех этапов монтажа — от расчета нагрузок до финальных испытаний — обеспечивает безопасность оператора и окружающих, а также продлевает срок службы автомобиля.
Инвестиции в качественный подрамник и профессиональный монтаж оправдываются отсутствием ремонтов рамы и стабильной работой гидросистемы на протяжении всего срока эксплуатации.
Выбор и закупка комплектующих для установки
Установка манипулятора на шасси КамАЗ требует тщательного выбора и закупки необходимых комплектующих. Этот процесс включает в себя несколько ключевых этапов, которые необходимо учитывать для обеспечения надежности и функциональности всей системы.
Первым шагом является определение типа манипулятора, который будет установлен. Существует множество моделей манипуляторов, различающихся по грузоподъемности, длине стрелы, типу управления и другим характеристикам. Важно выбрать манипулятор, который соответствует требованиям конкретных задач, а также совместим с шасси КамАЗ. Например, для работы в условиях ограниченного пространства может потребоваться манипулятор с короткой стрелой, в то время как для выполнения тяжелых грузоподъемных операций лучше выбрать модель с высокой грузоподъемностью.
Следующим этапом является выбор крепежных элементов и дополнительных компонентов, необходимых для установки. Это могут быть специальные кронштейны, усиленные балки, а также элементы для подключения гидравлической системы манипулятора. Важно учитывать, что крепежные элементы должны соответствовать нагрузкам, которые будут действовать на них в процессе эксплуатации. Рекомендуется использовать комплектующие от проверенных производителей, чтобы избежать проблем с качеством и надежностью.
Гидравлическая система является одним из ключевых компонентов манипулятора. При выборе гидравлических насосов, шлангов и соединений необходимо учитывать их совместимость с манипулятором и шасси. Также важно обратить внимание на параметры давления и производительности, чтобы обеспечить эффективную работу манипулятора. Рекомендуется проконсультироваться с производителями или специалистами, чтобы правильно подобрать гидравлические компоненты.
Не менее важным аспектом является выбор системы управления манипулятором. Существуют различные варианты управления: от ручного до дистанционного. Выбор системы управления зависит от специфики работы и предпочтений оператора. При этом стоит учитывать удобство и безопасность управления, особенно в условиях ограниченного пространства или при работе с тяжелыми грузами.
После выбора всех необходимых комплектующих следует провести их закупку. Рекомендуется обращаться к надежным поставщикам, которые могут гарантировать качество продукции и предоставить необходимые сертификаты. Также стоит обратить внимание на наличие запасных частей и сервисного обслуживания, что может быть критически важно в процессе эксплуатации манипулятора.
В заключение, правильный выбор и закупка комплектующих для установки манипулятора на шасси КамАЗ являются залогом успешной и безопасной эксплуатации оборудования. Тщательное планирование и внимание к деталям помогут избежать многих проблем в будущем и обеспечат высокую производительность работы.
Критерии выбора манипулятора и аксессуаров
При выборе манипулятора и аксессуаров для установки на шасси КамАЗ необходимо учитывать несколько ключевых критериев, которые влияют на эффективность и безопасность работы оборудования. Эти критерии включают в себя грузоподъемность, тип манипулятора, его размеры, а также дополнительные аксессуары, которые могут значительно расширить функциональность установки.
Грузоподъемность манипулятора является одним из самых важных факторов. Она должна соответствовать максимальному весу грузов, которые планируется поднимать и перемещать. Для этого необходимо заранее определить типы и вес грузов, с которыми будет работать манипулятор. Например, для транспортировки строительных материалов потребуется манипулятор с высокой грузоподъемностью, в то время как для работы с легкими грузами можно выбрать более компактную модель.
Тип манипулятора также играет важную роль. Существуют различные типы манипуляторов, такие как телескопические, шарнирные и комбинированные. Телескопические манипуляторы обеспечивают большую высоту подъема и дальность работы, что делает их идеальными для строительных площадок. Шарнирные манипуляторы, в свою очередь, обладают высокой маневренностью и могут работать в ограниченных пространствах, что делает их подходящими для городских условий.
Размеры манипулятора следует подбирать в зависимости от размеров шасси КамАЗ и условий эксплуатации. Манипулятор должен быть достаточно компактным, чтобы не затруднять движение автомобиля, но в то же время достаточно мощным для выполнения поставленных задач. Также важно учитывать, как манипулятор будет размещен на шасси: его установка должна быть сбалансированной, чтобы избежать перегрузки одной из осей.
Дополнительные аксессуары могут значительно повысить функциональность манипулятора. К ним относятся различные захваты, вилы, платформы и другие устройства, которые позволяют работать с различными типами грузов. Например, захваты для работы с бетонными блоками или вилы для подъемки паллет могут значительно упростить процесс погрузки и разгрузки. При выборе аксессуаров важно учитывать их совместимость с выбранным манипулятором и его техническими характеристиками.
Кроме того, стоит обратить внимание на качество и надежность оборудования. Рекомендуется выбирать манипуляторы от проверенных производителей, которые зарекомендовали себя на рынке. Это обеспечит не только долговечность работы, но и безопасность при эксплуатации. Также стоит учитывать наличие сервисного обслуживания и запасных частей, что может существенно упростить процесс ремонта и обслуживания оборудования в будущем.
В заключение, выбор манипулятора и аксессуаров для установки на шасси КамАЗ требует тщательного анализа всех вышеперечисленных критериев. Правильный выбор позволит не только повысить эффективность работы, но и обеспечить безопасность при выполнении различных задач.
Документация и сертификация установки
Перед началом установки манипулятора на шасси КамАЗ необходимо тщательно подготовить всю необходимую документацию и пройти процесс сертификации. Это важный этап, который обеспечивает соответствие установленного оборудования требованиям безопасности и эксплуатационным стандартам.
Первым шагом является сбор технической документации на манипулятор и шасси. Важно иметь под рукой паспорта на оба устройства, а также инструкции по эксплуатации и монтажу. Эти документы содержат важную информацию о характеристиках, допустимых нагрузках и особенностях установки, что поможет избежать ошибок в процессе монтажа.
Следующим этапом является получение разрешений от соответствующих государственных органов. В большинстве случаев потребуется согласование проекта установки манипулятора, которое включает в себя расчеты по грузоподъемности, устойчивости и безопасности эксплуатации. Для этого может потребоваться привлечение специалистов, имеющих опыт в проектировании подобных установок.
После получения всех необходимых разрешений необходимо провести сертификацию манипулятора. Сертификация включает в себя проверку соответствия оборудования установленным стандартам и требованиям безопасности. В зависимости от региона и типа манипулятора, могут потребоваться различные сертификаты, такие как сертификаты соответствия, декларации о соответствии и другие документы.
Важно отметить, что установка манипулятора без соответствующей сертификации может привести к юридическим последствиям, включая штрафы и запрет на эксплуатацию техники. Поэтому рекомендуется заранее ознакомиться с требованиями законодательства в области установки и эксплуатации подъемного оборудования.
После успешного завершения всех этапов сертификации и получения необходимых документов можно переходить к непосредственной установке манипулятора на шасси КамАЗ. Однако даже на этом этапе важно следовать всем рекомендациям и инструкциям, чтобы обеспечить безопасность и надежность работы оборудования в будущем.
Требования к оформлению и регистрации
Установка манипулятора на шасси КамАЗ требует соблюдения определенных требований к оформлению и регистрации, которые обеспечивают безопасность эксплуатации и соответствие законодательным нормам. Прежде всего, необходимо учитывать, что манипуляторы относятся к категории подъемно-транспортного оборудования, и их установка должна соответствовать требованиям, установленным в нормативных документах.
Первым шагом в процессе оформления является получение технического паспорта на манипулятор. Этот документ подтверждает соответствие оборудования стандартам и нормам, а также содержит информацию о его характеристиках и возможностях. Технический паспорт должен быть выдан производителем или уполномоченной организацией.
После получения паспорта необходимо провести экспертизу установки манипулятора на шасси. Экспертиза включает в себя проверку прочности и надежности креплений, а также оценку общей безопасности конструкции. Для этого может потребоваться привлечение специализированных организаций, имеющих соответствующую аккредитацию.
Следующим этапом является регистрация манипулятора в органах Гостехнадзора. Для этого потребуется подготовить пакет документов, который включает:
- заявление на регистрацию;
- технический паспорт манипулятора;
- акт о проведении экспертизы;
- документы, подтверждающие право собственности на шасси КамАЗ;
- документы, подтверждающие соответствие манипулятора экологическим стандартам.
После подачи документов в Гостехнадзор, специалисты проведут проверку и, при отсутствии замечаний, выдадут свидетельство о регистрации манипулятора. Это свидетельство является обязательным для легальной эксплуатации оборудования на территории Российской Федерации.
Кроме того, необходимо учитывать требования к страхованию манипулятора. В соответствии с действующим законодательством, владельцы подъемно-транспортного оборудования обязаны оформлять страховой полис, который покрывает возможные риски, связанные с эксплуатацией манипулятора. Страхование может включать как ответственность перед третьими лицами, так и страхование самого оборудования от повреждений.
Важно также следить за регулярным техническим обслуживанием манипулятора. В соответствии с установленными нормами, владельцы обязаны проводить плановые проверки и технические осмотры, что также может потребовать оформления соответствующих документов.
Таким образом, установка манипулятора на шасси КамАЗ требует внимательного подхода к вопросам оформления и регистрации. Соблюдение всех необходимых процедур не только обеспечивает законность эксплуатации, но и гарантирует безопасность как для оператора, так и для окружающих.
