Как выявить и устранить люфт шатуна на коленвале КАМАЗ

Опубликовано: 02.10.2026

Люфт шатуна на коленвале КАМАЗ — это серьезная проблема, которая может привести к значительным повреждениям двигателя и дорогостоящему ремонту. В данной статье мы подробно рассмотрим методы диагностики и устранения стука шатунов, а также допустимые нормы люфта, что поможет владельцам и механикам своевременно выявлять и устранять неисправности. Знание о том, как правильно проводить расточку и замену вкладышей, позволит обеспечить надежную работу двигателя и продлить его срок службы.

Диагностика состояния шатунно-поршневой группы

Первоначальная оценка состояния двигателя начинается с анализа звуковых характеристик и рабочих параметров мотора под нагрузкой. Стук изношенных шатунных вкладышей звучит глухо и металлически, его легко локализовать в нижней части блока цилиндров. В отличие от детонации или стука клапанов, этот звук усиливается при резком открытии дроссельной заслонки или кратковременном отключении подачи топлива.

Если есть возможность подключить манометр к системе смазки, то показания ниже 0.8-1.0 кгс/см² на прогретом двигателе в режиме холостого хода указывают на критический износ подшипников скольжения. В таких условиях масло не успевает создавать необходимое давление, так как оно вытекает через увеличенные зазоры. Это можно подтвердить визуально: если из сапуна выходит густой сизый дым, это свидетельствует о сгорании масла, которое попадает в камеру сгорания через изношенные кольца или маслосъемные колпачки, что часто связано с общим износом цилиндропоршневой группы.

Для более точной диагностики без полной разборки двигателя можно использовать метод поочередного отключения цилиндров. При работе на холостом ходу следует кратковременно перекрывать подачу топлива в отдельный цилиндр. Если при отключении конкретного цилиндра характерный стук исчезает или значительно уменьшается, это указывает на проблему в шатунной группе данного цилиндра.

Визуальный осмотр и первичные замеры

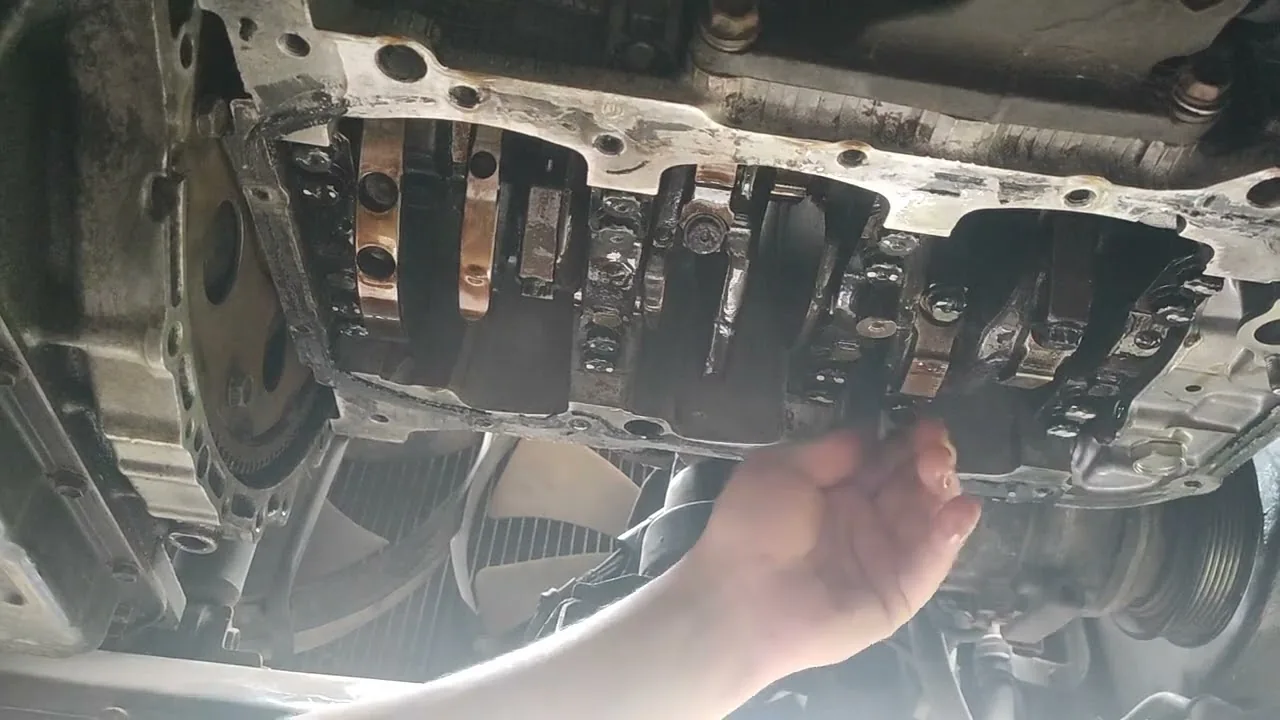

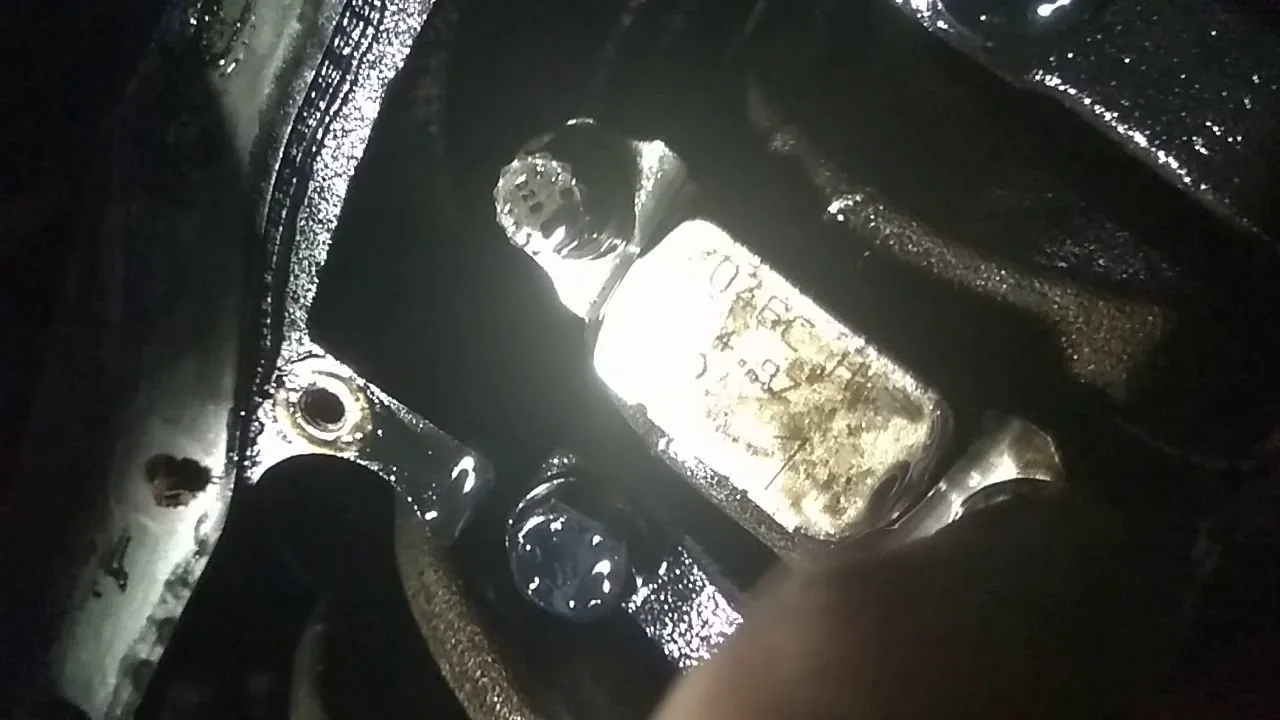

После удаления поддона картера и снятия крышек шатунов открывается доступ к шатунной шейке коленчатого вала. Поверхность шейки должна быть идеально гладкой, без задиров, рисок или признаков проворота вкладыша. Появление желтых или синих оттенков побежалости указывает на перегрев пары трения, что может быть вызвано недостатком масла.

Особое внимание следует уделить состоянию шатунных вкладышей. Если на рабочей поверхности есть глубокие царапины, повреждения антифрикционного слоя или следы проворота (когда материал вкладыша провернулся вместе с шейкой), такая деталь подлежит немедленной замене.

Для точных измерений необходимо использовать микрометр и нутромер. Измеряется диаметр шатунной шейки в нескольких сечениях для определения овальности и конусности. Допустимые значения износа строго определены заводом-изготовителем для каждой версии двигателя КАМАЗ-740.

Параметр	Номинальное значение (мм)	Предельное значение (мм)
Диаметр шатунной шейки	60.00 - 60.02	59.90
Овальность шейки (допуск)	0.02	0.05
Зазор в подшипнике	0.05 - 0.13	0.20

Интересные факты

Вот несколько интересных фактов, связанных с устранением люфта шатуна на коленвале КАМАЗ:

Точность обработки: Устранение люфта шатуна требует высокой точности в обработке деталей. На заводах КАМАЗ используются современные технологии, такие как ЧПУ (числовое программное управление), что позволяет достигать минимальных допусков и обеспечивать надежную работу двигателя.
Использование специальных материалов: Для уменьшения люфта шатуна часто применяются специальные сплавы и покрытия, которые снижают износ и трение. Например, бронзовые втулки или специальные полимерные материалы могут значительно продлить срок службы деталей и улучшить их эксплуатационные характеристики.
Регулярный контроль и диагностика: На КАМАЗах предусмотрены регулярные проверки состояния шатуна и коленвала. Использование современных диагностических систем позволяет заранее выявлять проблемы, связанные с люфтом, что помогает избежать серьезных поломок и дорогостоящего ремонта в будущем.

Технология дефектовки и допустимые нормы люфта

Процесс дефектовки играет важную роль, так как определяет объем и стоимость работ по восстановлению. Ключевым параметром, который необходимо контролировать, является зазор между шатунной шейкой коленчатого вала и вкладышем. Этот зазор, называемый люфтом, обеспечивает циркуляцию масла и формирование масляного клина.

В практике измерение зазора осуществляется двумя основными способами: с использованием щупов (на собранном, но еще не окончательно затянутом узле, что встречается редко из-за низкой точности) или с помощью пластичного калибра. Второй метод считается более современным и позволяет получить объективные данные о распределении зазора по всей поверхности подшипника.

Если у вас нет специального нутромера для измерения отверстия во втулке шатуна с установленным вкладышем, можно использовать микрометр для определения толщины вкладыша и шейки, проведя необходимые расчетные вычисления. Тем не менее, прямое измерение с помощью нутромера предпочтительнее, так как оно учитывает возможные деформации корпуса шатуна при затягивании крышки.

Методика измерения зазора пластичным калибром

Применение калибровочной проволоки (пластичного калибра) позволяет точно определить реальный зазор в собранном узле, исключая риск повреждения деталей при использовании измерительных инструментов. Этот метод широко применяется при ремонте двигателей КАМАЗ различных моделей.

Перед началом процедуры необходимо очистить от жира поверхность шатунной шейки и рабочую поверхность нового вкладыша. Калибровочная проволока укладывается поперек шейки, затем устанавливается крышка шатуна и затягивается с моментом, указанным в технической документации. Важно не вращать коленвал в этот момент.

После снятия крышки проволока останется сплющенной. Ширина сплющенной части будет соответствовать величине зазора. Специальная бумажная линейка, входящая в комплект с калибром, позволяет быстро определить значение в миллиметрах или дюймах. Если измеренный зазор превышает допустимые пределы (обычно 0.20-0.25 мм для двигателей КАМАЗ), потребуется провести ремонт.

⚠️ Важно: Повторное использование пластичного калибра не допускается. После единственного сжатия проволока теряет свои свойства и не может быть использована для точных измерений.

Анализ состояния отверстия в головке шатуна

Форма отверстия в головке шатуна имеет большое значение. Под воздействием высоких нагрузок и температур отверстие может изменять свою форму, становясь эллиптическим или увеличиваясь в диаметре. Это приводит к неправильному контакту вкладыша и ухудшению теплоотведения.

Если при измерении нутромером диаметр отверстия превышает допустимые значения, даже с учетом ремонтного размера вкладыша, шатун необходимо восстановить. Обычно восстановление осуществляется путем расточки отверстия под вкладыш меньшего размера или с помощью напыления металла с последующей расточкой.

Состояние шатуна	Действие	Ремонтный размер
В пределах нормы	Установка стандартных вкладышей	0.00 мм
Износ до 0.05 мм	Расточка под ремонтный размер	0.25 мм
Износ более 0.05 мм	Замена или напыление	0.50 мм и более

Восстановление и ремонт сопрягаемых поверхностей

Выбор метода восстановления деталей зависит от степени их износа и экономической целесообразности. Для коленчатых валов двигателей КАМАЗ чаще всего применяется шлифовка шеек до ремонтного размера. Этот процесс восстанавливает геометрические параметры и устраняет поверхностные дефекты.

Если износ шеек коленчатого вала превышает допустимые пределы для шлифовки (обычно это последний ремонтный размер 1.25 мм или 1.50 мм в зависимости от модели), используется метод наплавки с последующей механической обработкой или замена вала на новый. Наплавка требует высокоточного оборудования и квалифицированных специалистов, чтобы избежать деформации вала во время термообработки.

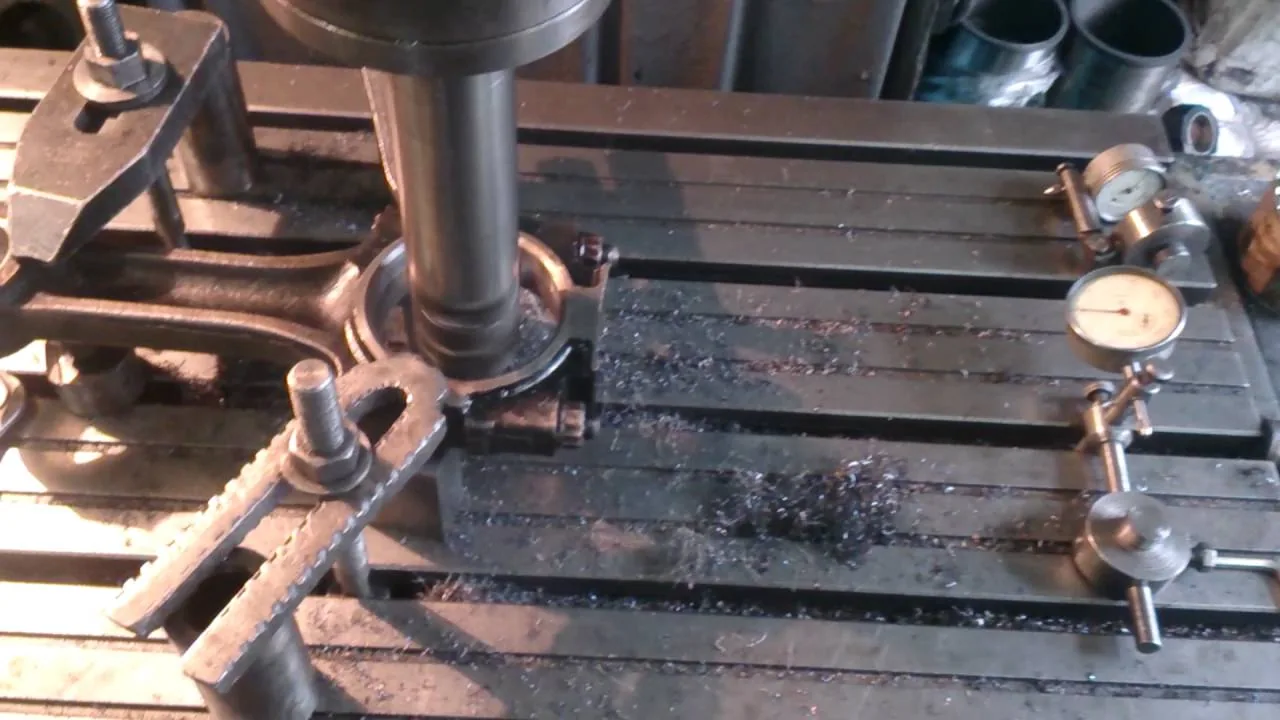

Шатуны с деформированными отверстиями также можно восстановить. Расточка отверстия в головке шатуна выполняется на специализированных расточных станках с алмазными расточными головками. Это обеспечивает высокую точность и чистоту поверхности, что необходимо для корректной работы подшипника скольжения.

Подбор ремонтных вкладышей

Ремонтные вкладыши для двигателей КАМАЗ имеют уменьшенную толщину стенок, что компенсирует потерю металла на шейке коленвала после шлифовки. Стандартные размеры для ремонта представлены градациями 0.25, 0.50, 0.75, 1.00 мм и так далее.

При выборе вкладышей важно учитывать не только их размер, но и производителя. Рынок предлагает широкий ассортимент от различных брендов, и качество антифрикционного слоя может значительно различаться. Рекомендуется выбирать надежных поставщиков с соответствующими сертификатами.

Установка вкладыша меньшего ремонтного размера на недоточенный вал может привести к заклиниванию, в то время как использование большего размера создаст значительный зазор и вызовет стук.

Процесс сборки и контроль качества работ

Сборка кривошипно-шатунного механизма после ремонта требует строгого соблюдения технологических процессов и поддержания чистоты. Даже мельчайшая пылинка или металлическая стружка между вкладышем и шейкой может вызвать локальный перегрев и образование задира. Поэтому перед началом сборки все компоненты должны быть тщательно очищены и продуты сжатым воздухом.

При установке шатунов на коленчатый вал необходимо смазывать рабочие поверхности чистым моторным маслом. Это важно для формирования первичной масляной пленки в первые секунды работы двигателя, пока масляный насос не обеспечит необходимое давление.

Затяжка болтов крышек шатунов — критически важный этап. Болты следует затягивать с использованием динамометрического ключа и контролировать угол доворота, если это предусмотрено конструкцией. Избыточная затяжка может привести к их вытягиванию и обрыву, а недостаточная — к провороту вкладыша.

Моменты затяжки и контроль вращения

Для двигателей КАМАЗ-740 момент затяжки шатунных болтов составляет от 6.8 до 8.4 кгс·м, в зависимости от модификации и диаметра резьбы. Часто требуется выполнить доворот на определенный угол. Рекомендуется обращаться к актуальной технической документации для получения точных данных по конкретной модели двигателя.

После затяжки всех крышек необходимо вручную провернуть коленчатый вал с помощью воротка. Вращение должно быть плавным, без заеданий и значительных усилий. Если вы заметите «тугие» участки, это может указывать на неправильный выбор вкладышей, овальность расточки или чрезмерную затяжку болтов.

Технические параметры затяжки (пример для 740.30):

1 этап: 6.0 - 6.6 кгс·м
2 этап: доворот на 60-90 градусов (если необходимо)
Контроль: легкость проворота

Типичные ошибки при устранении люфта

В процессе ремонта двигателей КАМАЗ, особенно при ограниченном времени или недостаточной квалификации, часто возникают ошибки, которые могут свести результаты работы на нет. Осознание этих ошибок помогает избежать затрат на повторные работы.

Одной из наиболее распространенных проблем является недостаточное внимание к чистоте сборки. Микроскопические частицы абразива, оставшиеся после шлифовки вала или расточки блока, могут попасть в масляный канал и за считанные минуты уничтожить новые вкладыши.

Еще одной частой ошибкой является игнорирование состояния масляного насоса. Если люфт шатуна привел к снижению давления, то, скорее всего, насос также изношен. Установка новых вкладышей в систему с неэффективным насосом может привести к повторному масляному голоданию.

Использование шаберов для подгонки вкладышей — некоторые мастера пытаются «подогнать» вкладыши с помощью шабера или наждачной бумаги. Это строго запрещено, так как нарушает геометрию рабочей поверхности и удаляет защитный слой, что приводит к быстрому выходу из строя.
Затяжка «на глаз» без динамометрического ключа — попытка определить правильный момент затяжки по ощущениям часто приводит к недожатию (проворот вкладыша) или пережатию (деформация шатуна и обрыв болта).
Смешивание крышек шатунов — крышки шатунов обрабатываются в сборе с шатуном. Перестановка крышек между разными шатунами нарушает геометрию отверстия, что делает сборку невозможной или приводит к заклиниванию.
Установка вкладышей без контроля зазора — монтаж новых деталей без измерения фактического зазора (с помощью калибра или нутромера) является лотереей, где проигрыш означает необходимость повторного разбора двигателя.

Завершающим этапом любого ремонта становится первый запуск двигателя. После сборки и заправки системы свежим маслом необходимо несколько раз провернуть двигатель стартером без подачи топлива (для дизелей КАМАЗ это делается путем отключения подачи топлива на ТНВД), чтобы заполнить масляные каналы и создать давление. Только после этого можно производить запуск.

В первые минуты работы следует контролировать давление масла и прислушиваться к двигателю. Отсутствие стуков и стабильное давление подтверждают правильность выполненных работ. Регулярная замена масла и использование качественных фильтров в дальнейшем станут лучшей профилактикой повторного появления люфта.

Соблюдение всех технологических норм при устранении люфта шатуна на коленвале обеспечивает долгий и надежный ресурс двигателя КАМАЗ. Качественно выполненный ремонт позволяет технике работать в тяжелых условиях без сбоев, обеспечивая экономическую эффективность эксплуатации.

Выбор инструментов и оборудования для ремонта

Для успешного устранения люфта шатуна на коленвале КАМАЗ необходимо правильно подобрать инструменты и оборудование. Это обеспечит не только качество выполнения работ, но и безопасность процесса. В данном разделе мы рассмотрим основные инструменты и оборудование, которые понадобятся для выполнения этой задачи.

1. Основные инструменты:

Набор ключей: Включает как рожковые, так и торцевые ключи различных размеров. Это позволит удобно и быстро откручивать и закручивать крепежные элементы.
Отвертки: Набор плоских и крестовых отверток поможет в работе с различными креплениями и элементами конструкции.
Молоток: Используется для легкого постукивания по деталям, чтобы освободить зажатые элементы или установить их на место.
Плоскогубцы: Полезны для захвата и удержания мелких деталей, а также для работы с проводами и шлангами.

2. Специальные инструменты:

Штангенциркуль: Необходим для точного измерения зазоров и люфта, что позволит оценить степень износа деталей.
Ключ для затяжки подшипников: Специальный инструмент, который обеспечивает равномерное и надежное затягивание подшипников, что критично для предотвращения дальнейшего люфта.
Пресс для подшипников: Используется для установки и снятия подшипников с коленвала и шатуна, что позволяет избежать повреждений деталей.

3. Оборудование:

Стенд для диагностики: Позволяет провести предварительную диагностику коленвала и шатуна, выявить наличие люфта и других дефектов.
Сварочный аппарат: В некоторых случаях может потребоваться сварка для восстановления геометрии деталей или их крепления.
Компрессор: Используется для очистки деталей от загрязнений и сжатия воздуха для работы с пневмоинструментами.

4. Защитное оборудование:

Перчатки: Обязательно используйте защитные перчатки, чтобы избежать травм рук при работе с острыми или тяжелыми деталями.
Очки: Защитные очки помогут защитить глаза от пыли и мелких частиц, которые могут возникнуть в процессе работы.
Спецодежда: Ношение специальной рабочей одежды защитит вас от загрязнений и механических повреждений.

Правильный выбор инструментов и оборудования является залогом успешного устранения люфта шатуна на коленвале КАМАЗ. Убедитесь, что все инструменты находятся в исправном состоянии и готовы к использованию, чтобы избежать задержек в процессе ремонта и обеспечить высокое качество выполненных работ.

Необходимые инструменты для диагностики и ремонта

Для успешного устранения люфта шатуна на коленвале КАМАЗ необходимо подготовить ряд инструментов и оборудования, которые обеспечат точность диагностики и качество выполнения ремонтных работ. Ниже перечислены основные инструменты, которые понадобятся в процессе:

Набор ключей и головок: Для разборки и сборки узлов двигателя потребуется набор гаечных ключей и головок различных размеров. Это позволит обеспечить надежное крепление всех элементов и избежать повреждений.
Динамометрический ключ: Используется для затяжки болтов с заданным моментом. Это особенно важно для крепления шатунов и других критически важных элементов, чтобы избежать их повреждения или ослабления в процессе эксплуатации.
Штангенциркуль и микрометр: Эти инструменты необходимы для точного измерения люфта шатуна и других деталей. С их помощью можно определить степень износа и необходимость замены деталей.
Набор для снятия подшипников: Специальные инструменты для демонтажа подшипников помогут избежать повреждений как подшипников, так и других компонентов двигателя.
Ключ для коленвала: Этот инструмент необходим для фиксации коленвала во время работы, что позволяет избежать его проворачивания и обеспечивает безопасность при выполнении операций.
Съемник шатуна: Позволяет аккуратно снять шатун с коленвала без повреждения его поверхности, что критично для дальнейшей эксплуатации.
Набор для чистки: Включает в себя щетки, растворители и другие средства для очистки деталей от загрязнений и остатков масла. Чистота деталей важна для обеспечения их долговечности и правильной работы.
Смазочные материалы: Важно иметь под рукой качественные масла и смазки, которые помогут обеспечить надежную работу всех подвижных частей после ремонта.
Лампа для освещения: Хорошее освещение рабочего места необходимо для точной диагностики и выполнения ремонтных работ, особенно в труднодоступных местах.

Подготовка всех необходимых инструментов и оборудования перед началом работ позволит значительно упростить процесс диагностики и ремонта, а также повысить качество выполненных операций. Правильный выбор инструментов и их использование — залог успешного устранения люфта шатуна на коленвале КАМАЗ.

Профилактика возникновения люфта шатуна

Профилактика возникновения люфта шатуна на коленвале КАМАЗ является важной задачей для обеспечения надежной работы двигателя. Люфт шатуна может привести к серьезным повреждениям, снижению мощности и увеличению расхода топлива. Поэтому важно принимать меры для предотвращения его появления.

Одним из основных факторов, способствующих возникновению люфта, является неправильная установка и износ подшипников. Для предотвращения этого необходимо регулярно проверять состояние подшипников и, при необходимости, производить их замену. Рекомендуется использовать оригинальные запчасти, так как они обеспечивают необходимую точность и долговечность.

Также важным аспектом является правильная регулировка зазоров между шатуном и коленвалом. Неправильные зазоры могут привести к неравномерному износу и, как следствие, к люфту. Регулировка должна проводиться в соответствии с рекомендациями производителя, с использованием специальных инструментов для измерения зазоров.

Кроме того, необходимо следить за качеством масла, используемого в двигателе. Некачественное или старое масло может привести к ухудшению смазки подшипников, что также способствует возникновению люфта. Регулярная замена масла и фильтров поможет поддерживать оптимальные условия работы двигателя.

Не менее важным является контроль за температурным режимом работы двигателя. Перегрев может вызвать деформацию деталей, что также может привести к люфту. Убедитесь, что система охлаждения работает исправно, и следите за уровнем охлаждающей жидкости.

Регулярные технические осмотры и диагностика двигателя помогут выявить потенциальные проблемы на ранних стадиях. Это позволит своевременно принять меры и избежать серьезных последствий, связанных с люфтом шатуна. Рекомендуется проводить диагностику не реже одного раза в год или при каждом плановом обслуживании.

В заключение, профилактика возникновения люфта шатуна на коленвале КАМАЗ требует комплексного подхода, включающего регулярную проверку и замену изношенных деталей, правильную регулировку зазоров, контроль за качеством масла и температурным режимом работы двигателя. Соблюдение этих рекомендаций поможет продлить срок службы двигателя и избежать дорогостоящего ремонта.

Обзор альтернативных методов устранения люфта

Устранение люфта шатуна на коленвале КАМАЗ является важной задачей для обеспечения надежной работы двигателя. Существует несколько альтернативных методов, которые могут помочь в решении этой проблемы, и каждый из них имеет свои особенности и преимущества.

1. Регулировка зазоров в подшипниках: Один из самых распространенных методов устранения люфта заключается в регулировке зазоров в подшипниках. Это может быть достигнуто путем замены изношенных подшипников на новые или путем использования подшипников с другими размерами. Важно правильно выбрать подшипники, чтобы они соответствовали спецификациям двигателя и обеспечивали необходимую жесткость.

2. Использование втулок: Втулки могут быть установлены в местах, где наблюдается люфт. Они помогают уменьшить зазор между шатуном и коленвалом, что в свою очередь снижает уровень вибрации и износа. Втулки могут быть изготовлены из различных материалов, таких как бронза или полиамид, что позволяет выбрать оптимальный вариант в зависимости от условий эксплуатации.

3. Применение специальных смазочных материалов: Иногда люфт может быть вызван недостаточной смазкой. Использование высококачественных смазочных материалов может помочь снизить трение и износ, что в свою очередь уменьшит люфт. Важно выбирать смазку, которая соответствует требованиям двигателя и обеспечивает надежную защиту от износа.

4. Ремонт или замена шатунов: Если люфт слишком велик и другие методы не помогают, может потребоваться ремонт или полная замена шатуна. Ремонт может включать в себя восстановление геометрии шатуна или его переработку. Замена шатуна является более радикальным решением, но в некоторых случаях это единственный способ устранить проблему.

5. Использование специальных инструментов для диагностики: Для точного определения причины люфта и выбора наиболее эффективного метода устранения может потребоваться использование специализированных инструментов для диагностики. Это могут быть как механические, так и электронные устройства, которые позволяют точно измерить зазоры и выявить износ деталей.

Каждый из перечисленных методов имеет свои плюсы и минусы, и выбор наиболее подходящего способа устранения люфта зависит от конкретной ситуации, состояния двигателя и доступных ресурсов. Важно помнить, что правильное и своевременное устранение люфта шатуна на коленвале КАМАЗ поможет избежать серьезных поломок и продлить срок службы двигателя.
