Зазоры вкладышей коленвала и как их правильно замерять

Опубликовано: 02.10.2026

В данной статье мы подробно рассмотрим зазоры вкладышей коленвала, их допуски и методы проверки, что является ключевым аспектом для обеспечения надежной работы двигателя. Правильные зазоры влияют на эффективность смазки, износ деталей и общую производительность мотора. Мы предоставим таблицы с допустимыми значениями, а также обсудим последствия масляного голодания и ошибки, возникающие при сборке. Это руководство будет полезно как профессиональным механикам, так и автолюбителям, стремящимся поддерживать свой автомобиль в оптимальном состоянии.

Нормативные значения и классификация допусков

Зазор в подшипнике скольжения — это минимальное расстояние между поверхностью шейки коленчатого вала и внутренней рабочей поверхностью вкладыша во время работы двигателя. В статическом состоянии, при сборке, этот зазор определяется как разница между диаметром отверстия в постели (с учетом толщины вкладышей) и диаметром шейки вала. Для большинства современных бензиновых двигателей легковых автомобилей нормальный зазор составляет от 0,025 мм до 0,045 мм.

Дизельные двигатели, особенно с турбонаддувом, испытывают более высокие нагрузки на коренные и шатунные шейки. Поэтому допустимые значения зазоров могут быть больше — от 0,040 мм до 0,070 мм и даже выше, в зависимости от объема двигателя и его конструкции. Увеличенные зазоры необходимы для обеспечения хорошей циркуляции масла и компенсации теплового расширения деталей под нагрузкой.

Производители двигателей классифицируют вкладыши по размерным группам, используя цветные метки или буквенные обозначения. Это позволяет подбирать детали с учетом фактических размеров шеек вала и расточки блока, избегая необходимости индивидуальной расточки каждого вкладыша. Применение вкладышей неправильной группы может привести к задирам или снижению давления масла.

Таблица типовых зазоров для различных типов ДВС

Представленные данные являются справочными и подходят для большинства стандартных двигателей. Однако при работе с конкретным мотором всегда рекомендуется обращаться к официальному руководству производителя, так как технологии производства и требования к маслам могут изменяться.

Тип двигателя	Коренные вкладыши (мм)	Шатунные вкладыши (мм)	Критический износ (мм)
Бензиновый (легковой)	0.020 – 0.045	0.025 – 0.050	> 0.10 – 0.12
Дизельный (легковой/грузовой)	0.040 – 0.075	0.045 – 0.085	> 0.15 – 0.20
Спортивной форсировки	0.050 – 0.070	0.055 – 0.075	Индивидуально

Если зазоры превышают критические значения, указанные в таблице, необходимо немедленно заменить вкладыши и, возможно, отшлифовать коленчатый вал до ремонтного размера. Продолжение эксплуатации двигателя с зазорами более 0.1 мм может привести к необратимым изменениям в геометрии шеек из-за ударных нагрузок.

Параметр	Допуски (мм)	Методы проверки
Зазор вкладыша коленвала	0,025 - 0,075	Использование щупов
Зазор между вкладышем и шейкой	0,020 - 0,060	Измерение микрометром
Зазор в зависимости от масла	0,030 - 0,080	Проверка с помощью индикаторной линейки

Интересные факты

Вот несколько интересных фактов о зазорах вкладышей коленвала, их допусках и методах проверки:

Влияние на производительность двигателя: Зазоры между вкладышами коленвала и шейками коленвала критически важны для обеспечения правильной смазки и предотвращения износа. Слишком большой зазор может привести к недостаточной смазке, а слишком маленький — к заклиниванию. Оптимальные допуски зависят от типа двигателя и его назначения, что делает их важным аспектом проектирования.
Методы измерения: Для проверки зазоров вкладышей коленвала используются различные методы, включая использование щупов, микрометров и специальных измерительных приборов, таких как индикаторы часового типа. Один из наиболее точных методов — это использование измерительных пленок, которые позволяют визуализировать распределение давления и зазоров по всей поверхности.
Тепловое расширение: При работе двигателя температура масла и деталей значительно повышается, что приводит к тепловому расширению материалов. Поэтому при проектировании зазоров учитываются коэффициенты теплового расширения, чтобы обеспечить правильную работу двигателя в различных температурных режимах. Это особенно важно для высокопроизводительных и спортивных двигателей, где точность зазоров критична для достижения максимальной мощности и надежности.

Методы измерения и диагностики зазоров

Существует два основных метода определения величины зазора: прямой (механический) и косвенный (пластический). Прямой метод использует высокоточные инструменты, такие как микрометры и нутромеры, с точностью до 0.01 мм или лучше. Этот способ считается наиболее надежным, но требует специализированного и зачастую дорогостоящего оборудования, а также определенных навыков в проведении измерений.

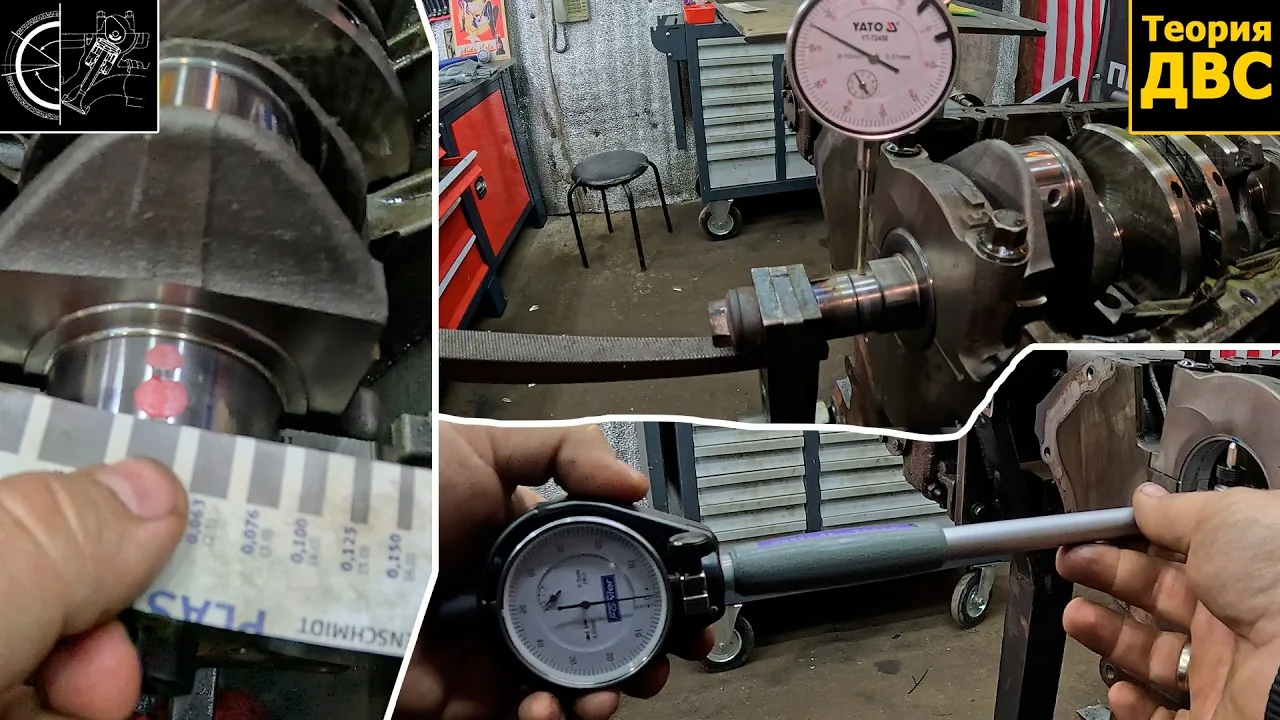

Косвенный метод, также известный как «метод пластиковой нити» или «пластиковой линейки», является более доступным вариантом для гаражных условий. В этом случае калиброванная пластиковая нить помещается между шейкой и вкладышем, после чего крышка подшипника затягивается с заданным усилием. Пластик деформируется, заполняя зазор.

После демонтажа крышки ширина сплюснутой нити сравнивается с эталонной шкалой, обычно прилагаемой к упаковке. Ширина отпечатка нити соответствует величине зазора в самой узкой части.

Для точной оценки состояния двигателя важно измерять не только зазор, но и геометрию шеек. Овальность и конусность шеек коленвала не должны превышать 0.01–0.02 мм. Если геометрические параметры нарушены, установка новых вкладышей не восстановит ресурс узла, так как контакт будет происходить лишь по краям.

Пошаговая инструкция измерения методом пластиковой нити

Для выполнения работ вам понадобятся динамометрический ключ, набор головок, чистая ветошь и комплект пластиковых нитей (Plastigauge) с нужным диапазоном измерений. Перед началом убедитесь, что поверхности вала и подшипников полностью очищены и обезжирены.

Снимите крышку подшипника и протрите шейку вала и рабочую поверхность вкладыша чистой безворсовой салфеткой.
Отрежьте кусочек пластиковой нити, длина которого немного меньше ширины вкладыша, и аккуратно разместите его поперек шейки, точно по центру, избегая попадания на места подачи масла (отверстия).
Установите крышку подшипника обратно и затяните болты динамометрическим ключом с усилием, строго соответствующим рекомендациям производителя для данного узла.
ВНИМАНИЕ: После затяжки категорически запрещается вращать коленчатый вал. Любое движение может смазать пластик и исказить результаты измерений.
Снимите крышку, аккуратно извлеките сплющенную нить и сравните ее максимальную ширину с измерительной шкалой на упаковке.

Если ширина нити отличается, это указывает на нарушение геометрии (конусность или эллипсность). В таком случае измерьте максимальную и минимальную ширину; разница между ними покажет степень износа или деформации вала.

⚠️ Внимание: Не применяйте пластиковую нить для измерения зазоров в упорных полукольцах (осевой люфт). Для этого предназначены исключительно индикаторные нутромеры или щупы, так как нить может застрять и вызвать заклинивание при попытке проверки.

Последствия нарушения масляного зазора

Отклонение зазоров от установленных норм может серьезно угрожать работе двигателя. Если зазор слишком мал (менее 0.02 мм для легковых автомобилей), это может привести к выдавливанию масла из области трения. В результате нарушается формирование масляного клина, возникает граничное трение, что приводит к резкому увеличению температуры в паре трения. Это может вызвать проворот вкладыша и заедание металла.

Слишком большой зазор (более 0.08–0.1 мм) снижает давление масла в системе. Масляный насос не успевает компенсировать утечки через увеличенные зазоры, что приводит к падению давления на входе в узлы трения и увеличению ударных нагрузок на подшипники. Это вызывает характерный стук и быстрое разрушение антифрикционного слоя.

Кроме того, увеличенные зазоры способствуют вспениванию масла. Коленвал, вращаясь в масляной ванне, взбивает масло, которое через широкие зазоры активно разбрызгивается. Попадание воздуха в масляные каналы может привести к гидроударам в гидравлических компенсаторах и фазовращателях, что вызывает их выход из строя.

Симптомы и признаки проблем

Определить наличие проблемы с зазорами можно по косвенным признакам еще до разборки двигателя. В первую очередь стоит обратить внимание на индикатор давления масла. Если лампа загорается на прогретом двигателе при снижении оборотов до холостого хода, это явный признак износа подшипников скольжения.

Вторым признаком является металлический стук в нижней части двигателя. При износе шатунных вкладышей стук звучит звонко и ритмично, усиливаясь при увеличении оборотов. Стук коренных вкладышей, как правило, более глухой и низкочастотный, часто сопровождается вибрацией всего агрегата.

Снижение давления масла на горячем двигателе.
Появление металлического стука при разгоне или на холостых оборотах.
Потемнение масла и наличие в нем металлической стружки (это можно проверить магнитом на сливной пробке).
Вибрации двигателя, особенно под нагрузкой.

Наличие стружки в масле — серьезный сигнал. Это указывает на то, что процесс разрушения вкладыша уже начался, и частицы баббита или алюминия циркулируют по системе, абразивно воздействуя на другие компоненты, такие как турбокомпрессор или распределительные валы.

Факторы, влияющие на износ вкладышей

Ресурс подшипников скольжения зависит не только от начального зазора, но и от условий их работы. Главным врагом вкладышей является недостаток смазки. Даже кратковременное отсутствие масла при высоких оборотах может привести к локальному перегреву и расплавлению антифрикционного слоя.

Качество моторного масла и соблюдение сроков его замены также имеют большое значение. Со временем масло теряет смазывающие свойства, в нем накапливаются продукты окисления и кислоты, которые разрушают мягкий слой вкладыша. Использование масла с вязкостью ниже рекомендованной ускоряет износ из-за уменьшения толщины масляной пленки.

Перегрев двигателя — еще одна частая причина проблем. При повышении температуры масла его вязкость снижается, и оно становится слишком жидким, чтобы эффективно разделять трущиеся поверхности при имеющихся зазорах. Это часто происходит из-за неисправностей в системе охлаждения или радиаторе.

Механические примеси в масле действуют как абразивные частицы. Если в двигатель проникает пыль через негерметичный воздушный фильтр или продукты износа от других компонентов, они попадают в мягкий материал вкладыша и начинают царапать шейку коленвала, увеличивая зазор и разрушая поверхность.

Типичные ошибки при замене и сборке

Процесс замены вкладышей требует высокой аккуратности и чистоты. Даже мельчайшая пылинка между спинкой вкладыша и постелью может нарушить тепловой отвод, что приведет к локальному перегреву и провороту.

Недостаточная очистка поверхностей — остатки старого масла, нагара или герметика на привалочных плоскостях могут изменить геометрию посадки. Это приводит к неравномерному прилеганию и искажению зазора. Все поверхности необходимо тщательно очистить растворителем и продуть сжатым воздухом.
Нарушение момента затяжки — болты крышек подшипников (особенно шатунных) часто одноразовые и работают на пределе прочности. Повторное использование вытянутых болтов или недостаточная/избыточная затяжка могут привести к деформации крышки и изменению формы отверстия, что неизбежно выведет новые вкладыши из строя.
Игнорирование осевого люфта — при сборке часто забывают проверить и отрегулировать осевой люфт коленвала с помощью упорных полуколец. Избыточный осевой люфт вызывает биение вала, неравномерный износ торцов вкладышей и разрушение упорных поверхностей блока.
Сухая сборка — установка сухих вкладышей без предварительной смазки маслом. В первые секунды после запуска, пока насос не начнет прокачивать масло по системе, вкладыш будет работать «на сухую». Обязательно смазывайте рабочую поверхность и шейку чистым моторным маслом перед установкой крышки.

Особое внимание следует уделить затяжке болтов. В современных двигателях часто используется метод затяжки «момент + угол». Применение только динамометрического ключа без дополнительного доворота на угол может не обеспечить необходимого натяга, так как значительная часть усилия будет расходоваться на преодоление трения в резьбе, а не на прижатие деталей.

Пример спецификации затяжки (условно):


Смазать резьбу и опорную поверхность болта.

Затянуть все болты моментом 30 Нм.

Довернуть все болты на 90 градусов.

Довернуть все болты еще на 15 градусов.

Несоблюдение последовательности затяжки (обычно от центра к краям в несколько проходов) может привести к перекосу крышки. В результате зазор с одной стороны окажется меньше нормы, а с другой — больше, что вызовет стук и неравномерный износ.

Ресурс и долговечность узла

При соблюдении всех технологических стандартов и использовании качественных материалов срок службы вкладышей в современном двигателе может достигать 200–300 тысяч километров и более. Однако фактический срок во многом зависит от условий эксплуатации. В городских условиях, где часто возникают пробки и происходят холодные запуски, износ происходит быстрее, чем при движении по трассе.

Ключевым моментом является процесс приработки. Новые вкладыши и вал требуют периода приработки, который обычно составляет от 1000 до 2000 километров. В это время микронеровности на поверхности выравниваются, и зазор достигает оптимального значения. Важно избегать высоких оборотов двигателя и длительной работы на холостом ходу в этот период.

Качество самих вкладышей имеет критическое значение. Недорогие аналоги часто имеют неравномерный слой антифрикционного материала или геометрические дефекты, которые невозможно исправить во время сборки. Экономия на подшипниках скольжения почти всегда приводит к необходимости повторного ремонта в кратчайшие сроки.

Критерии выбора ремонтных вкладышей

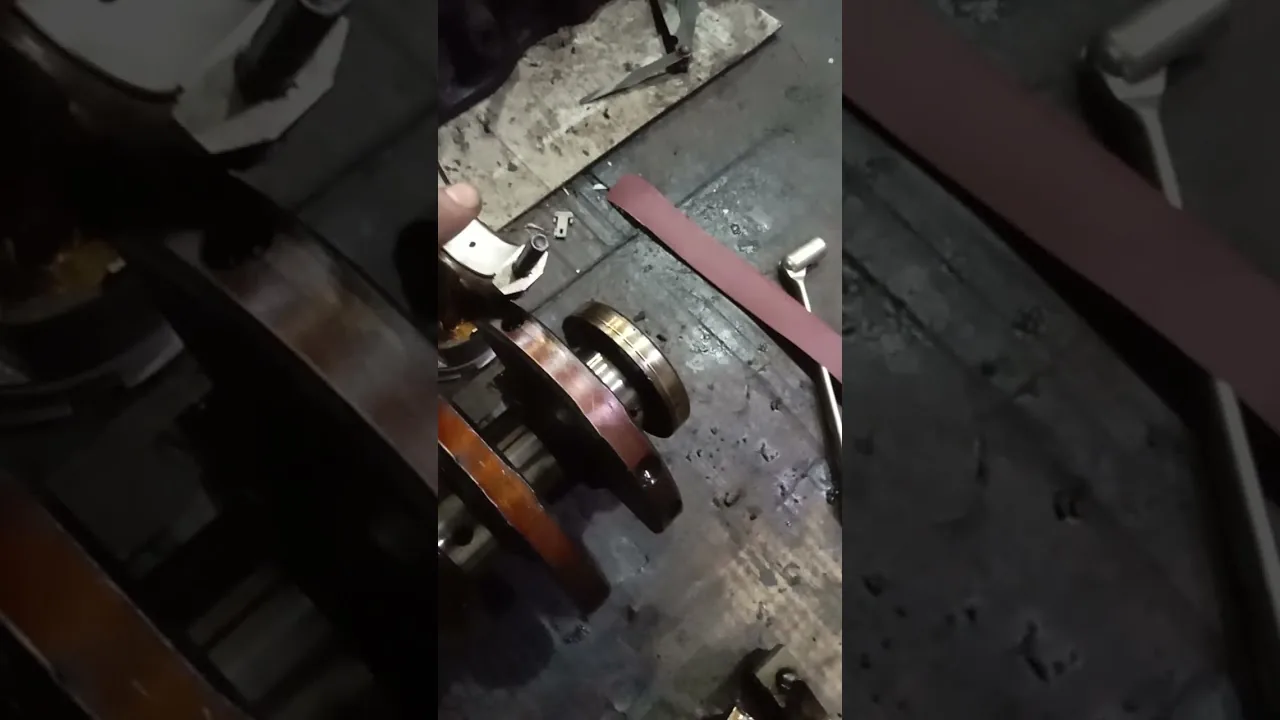

При выборе новых компонентов важно учитывать класс ремонта. Если шейки коленчатого вала изношены, но могут быть восстановлены, их шлифуют до ремонтного размера (обычно -0.25, -0.50, -0.75 мм). Вкладыши должны точно соответствовать этому размеру. Установка стандартных вкладышей на шлифованный вал приведет к значительным зазорам и немедленной поломке.

Также важен материал рабочей поверхности. Для массовых двигателей чаще всего применяются алюминиевые сплавы с оловянным покрытием. Для форсированных моторов могут использоваться вкладыши с медной основой или многослойной конструкцией (сталь-бронза-свинец-олово). Они лучше отводят тепло и выдерживают высокие нагрузки, но требуют абсолютно чистого масла.

Материал	Применение	Особенности
Алюминий-Олово	Серийные двигатели	Доступные, хорошая приработка, чувствительны к перегреву
Медь-Свинец	Спорт, Дизели	Высокая нагрузочная способность, требуют чистого масла
Триметалл	Тяжелые условия	Тонкий слой свинца/индия, максимальный ресурс

Выбор производителя — это вопрос надежности. Лидеры отрасли, такие как ACL, Clevite, Glacier, Daido, Kolbenschmidt, вкладывают средства в исследования и контроль качества. Использование деталей без бренда — рискованная лотерея с высокой вероятностью повторной поломки.

Финальная проверка и обкатка

После завершения сборки двигателя и установки всех необходимых компонентов важно правильно выполнить первый запуск. Ключевым моментом является обеспечение подачи масла к трущимся частям до начала вращения вала с помощью стартера. Для этого рекомендуется временно отключить зажигание или форсунки и прокручивать двигатель стартером, пока не погаснет индикатор давления масла.

Первые минуты работы двигателя должны проходить под внимательным контролем. Важно следить за показателями манометра давления масла, которое должно увеличиваться сразу после запуска. Посторонние звуки не должны присутствовать. Если двигатель работает ровно, его можно прогреть до рабочей температуры, внимательно следя за отсутствием утечек и стабильностью давления.

Обкатка после замены вкладышей — необходимый этап. В течение первых 500 км следует избегать резких ускорений, высоких оборотов (свыше 3000-3500 об/мин) и длительной работы на постоянных оборотах. Рекомендуется чередовать режимы движения для равномерного приработки всех поверхностей.

⚠️ Внимание: Если после сборки и запуска лампа давления масла не гаснет или светится тускло, немедленно остановите двигатель. Продолжение работы даже на несколько секунд может привести к повреждению только что установленных деталей.

Соблюдение всех этапов диагностики, подбора и установки компонентов обеспечивает долговечность двигателя. Зазоры вкладышей коленвала — основа надежности кривошипно-шатунного механизма, и пренебрежение точностью в этом вопросе недопустимо.

Влияние температуры на зазоры вкладышей

Температура играет ключевую роль в формировании зазоров между вкладышами коленвала и его шеей. При изменении температуры изменяются физические свойства материалов, из которых изготовлены как вкладыши, так и сам коленвал. Это может привести к изменению размеров зазоров, что, в свою очередь, может повлиять на работу двигателя.

При нагреве материалов происходит их тепловое расширение. Вкладыши, как правило, изготавливаются из легированных металлов или композитных материалов, которые имеют определенные коэффициенты теплового расширения. Когда двигатель работает, температура в его камере сгорания может достигать значительных значений, что приводит к расширению как вкладышей, так и коленвала. Если зазоры между ними изначально были установлены в пределах допустимых норм, то при повышении температуры они могут уменьшиться, что может вызвать заклинивание или повышенный износ.

С другой стороны, при понижении температуры, например, в условиях холодного запуска, материалы сжимаются. Это может привести к увеличению зазоров, что также негативно скажется на работе двигателя. Увеличенные зазоры могут привести к снижению давления масла, что, в свою очередь, может вызвать недостаточную смазку и ускоренный износ деталей.

Для обеспечения оптимальной работы двигателя необходимо учитывать температурные колебания и их влияние на зазоры. Важно проводить регулярные проверки и корректировки зазоров, особенно в условиях экстремальных температур. Использование высококачественных материалов для вкладышей и коленвала, а также применение современных технологий обработки может помочь минимизировать влияние температуры на зазоры.

Кроме того, при проектировании двигателей инженеры должны учитывать температурные режимы эксплуатации и выбирать соответствующие допуски для зазоров. Это позволит обеспечить надежную работу двигателя в различных условиях и продлить срок службы его компонентов.

Современные технологии контроля зазоров

Контроль зазоров вкладышей коленвала является критически важным этапом в процессе сборки и обслуживания двигателей внутреннего сгорания. Современные технологии позволяют значительно повысить точность измерений и обеспечить надежность работы двигателя. В данной части статьи рассмотрим основные методы и инструменты, используемые для контроля зазоров, а также их преимущества и недостатки.

1. Механические измерительные инструменты

Традиционные механические инструменты, такие как щупы и микрометры, по-прежнему широко используются для измерения зазоров. Щупы позволяют быстро и просто определить величину зазора, однако их точность может зависеть от квалификации оператора. Микрометры обеспечивают более высокую точность, но требуют более тщательной подготовки и могут быть менее удобными в использовании.

2. Оптические методы

Оптические методы контроля, такие как интерферометрия, становятся все более популярными благодаря своей высокой точности и возможности неразрушающего контроля. Эти методы основаны на анализе интерференционных полос, которые возникают при наложении света от различных поверхностей. Они позволяют выявить даже минимальные отклонения в зазорах и обеспечить высокую степень контроля качества.

3. Ультразвуковая диагностика

Ультразвуковые методы также находят применение в контроле зазоров. С помощью ультразвуковых датчиков можно измерять толщину материалов и определять наличие дефектов. Этот метод позволяет получить информацию о состоянии вкладышей и их взаимодействии с коленвалом, что особенно важно для предотвращения преждевременного износа.

4. Электронные измерительные приборы

Современные электронные измерительные приборы, такие как цифровые индикаторы и датчики, обеспечивают высокую точность и автоматизацию процесса измерений. Они могут быть подключены к компьютерам для дальнейшего анализа данных и хранения результатов. Это позволяет не только ускорить процесс контроля, но и снизить вероятность человеческой ошибки.

5. Компьютерное моделирование

С помощью компьютерного моделирования можно предсказать поведение зазоров в различных условиях эксплуатации. Это позволяет инженерам оптимизировать конструкцию и выбрать наиболее подходящие материалы для вкладышей и коленвала. Моделирование также помогает в разработке новых технологий и методов контроля, что в конечном итоге способствует повышению надежности и долговечности двигателей.

Таким образом, современные технологии контроля зазоров вкладышей коленвала предлагают широкий спектр методов, каждый из которых имеет свои преимущества и недостатки. Выбор конкретного метода зависит от требований к точности, доступных ресурсов и специфики применения. Важно помнить, что регулярный контроль зазоров является залогом надежной работы двигателя и его долговечности.
