Установка маховика на КАМАЗ 5320 — это важный этап в процессе ремонта и обслуживания двигателя, который требует особого внимания к деталям. Правильный момент затяжки болтов и соблюдение схемы установки не только обеспечивают надежную работу двигателя, но и предотвращают возможные поломки в будущем. В данной статье мы подробно рассмотрим нормы затяжки, схему расположения болтов, а также требования к резьбе, что поможет избежать типичных ошибок при сборке и гарантирует долговечность работы вашего автомобиля.
Нормативные параметры и требования к крепежу
Надежное соединение маховика с фланцем коленчатого вала зависит от строгого соблюдения рекомендаций производителя по моменту затяжки.
Для двигателя КАМАЗ-740, установленного на модель 5320, момент затяжки болтов, фиксирующих маховик, составляет от 20,4 до 22,6 кгс·м, что соответствует диапазону от 200 до 220 Н·м в международной системе единиц.
Важно помнить, что использование болтов с поврежденной резьбой или измененной формой головки строго запрещено, так как это влияет на коэффициент трения и фактическое усилие в стержне болта.
Крепежные элементы должны быть изготовлены из высокопрочной стали и иметь соответствующую маркировку на головке, подтверждающую их прочностные характеристики.
Перед установкой рекомендуется очистить резьбовую часть болтов от загрязнений и нанести тонкий слой моторного масла для повышения точности показаний динамометрического ключа.
⚠️ Важно: Использование болтов с меньшим классом прочности или удлиненных вариантов, не предусмотренных конструкцией, может привести к обрыву головки или срыву резьбы в теле коленчатого вала.
Контроль усилия затяжки следует проводить только с помощью откалиброванного динамометрического ключа. Затяжка «на глаз» или с использованием обычного воротка не гарантирует достижения необходимого диапазона.
Допустимые отклонения составляют не более 10% от номинального значения. Однако на практике рекомендуется стремиться к усредненному значению в 210 Н·м для обеспечения запаса прочности.
Характеристики крепежных элементов
В узле крепления используются специальные болты с буртом, которые обеспечивают точное центрирование и предотвращают вращение маховика относительно вала.
Геометрия головки болта разработана под ключ определенного размера, что позволяет применять стандартный набор головок без риска повреждения граней.
Длина резьбовой части выбрана так, чтобы обеспечить полное зацепление с телом коленчатого вала, не упираясь в дно отверстия.
| Параметр | Значение / Требование |
|---|---|
| Номинальный момент | 200–220 Н·м (20,4–22,6 кгс·м) |
| Тип резьбы | М12х1,25 (стандарт для КАМАЗ-740) |
| Класс прочности | Не ниже 10.9 |
Интересные факты
Вот несколько интересных фактов о технологии установки и моменте затяжки маховика на КАМАЗ 5320:
Спецификация момента затяжки: Для надежной работы двигателя и предотвращения его повреждений, момент затяжки маховика на КАМАЗ 5320 должен строго соответствовать рекомендациям производителя. Обычно он составляет около 300-350 Н·м. Неправильный момент затяжки может привести к ослаблению соединений или, наоборот, к повреждению резьбы.
Использование специального инструмента: Для установки маховика на КАМАЗ 5320 рекомендуется использовать динамометрический ключ. Это позволяет точно контролировать момент затяжки и обеспечивает равномерное распределение нагрузки на болты, что критично для долговечности работы двигателя.
Важность правильной установки: Маховик выполняет не только функцию хранения кинетической энергии, но и обеспечивает плавность работы двигателя. Неправильная установка или несоответствующий момент затяжки могут привести к вибрациям, повышенному износу деталей и даже к поломке двигателя, что делает этот процесс особенно важным в обслуживании грузовиков КАМАЗ.
Порядок подготовки и схема затяжки болтов

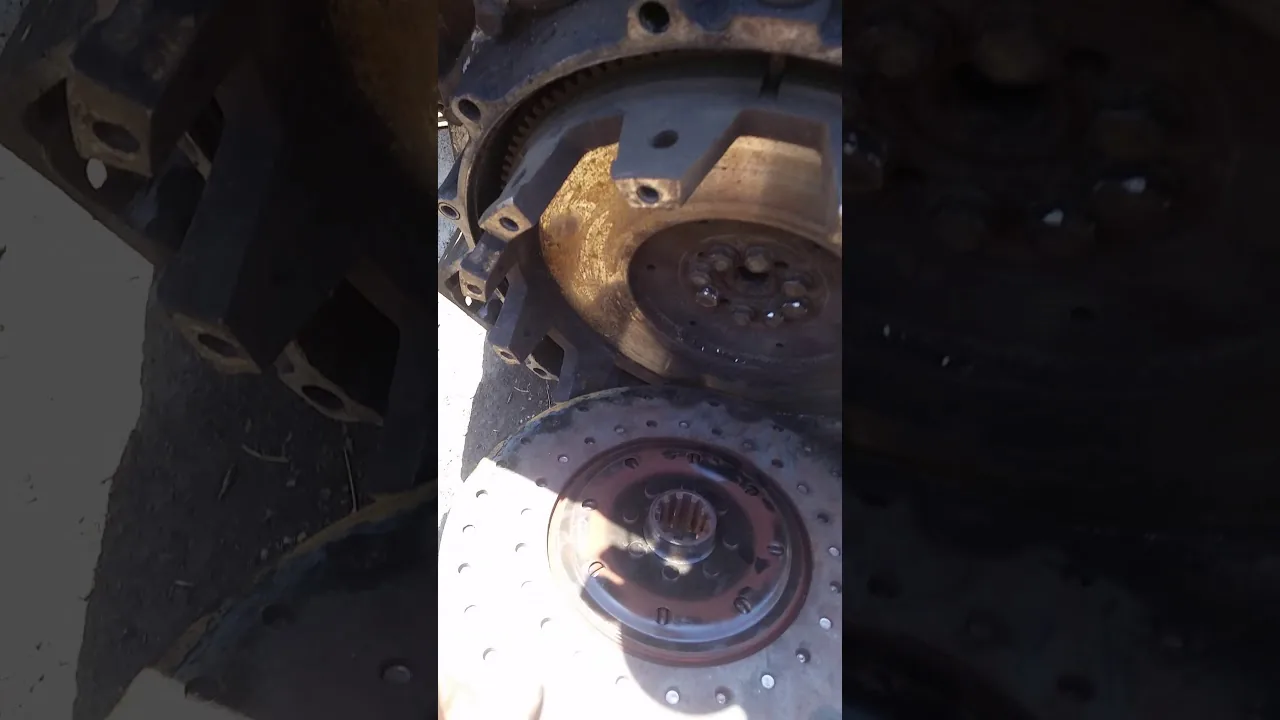

Процесс сборки начинается с тщательной очистки фланца коленчатого вала и поверхности маховика от остатков масла, грязи и продуктов износа.
Любые загрязнения между соединяемыми деталями могут вызвать перекос, что приведет к биению маховика во время вращения.
После установки маховика на штифты и первоначального закручивания болтов вручную важно убедиться, что все крепежные элементы входят без затруднений и перекосов.
Затяжка выполняется в несколько этапов с использованием динамометрического ключа, причем окончательное усилие достигается только на последнем этапе.
Следование установленной последовательности действий позволяет равномерно распределить давление по всей поверхности прилегания и предотвратить деформацию диска.

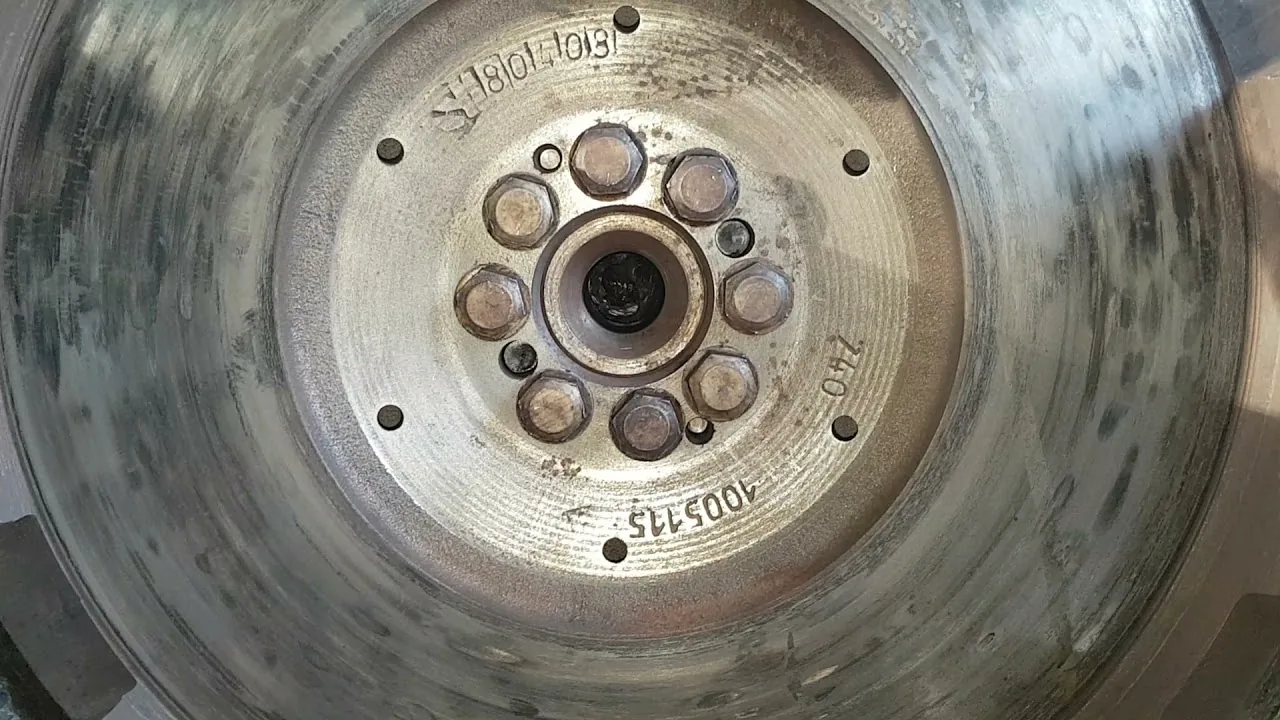

Схема и последовательность действий
Соблюдение правильной схемы затяжки — важный аспект, который предполагает движение по спирали от центра к краям или затяжку крест-накрест.
Для маховика КАМАЗ 5320, имеющего 6 или 8 болтов в зависимости от модификации, используется метод диагональной затяжки.
Сначала затяните один болт, затем его диагонально противоположный. После этого переходите к следующей паре, пока не обработаете все точки крепления.
Такой подход предотвращает перекос маховика и обеспечивает равномерное прилегание плоскостей по всей окружности.
После достижения необходимого момента затяжки рекомендуется провести контрольный осмотр всех болтов, чтобы убедиться в отсутствии ослабления усилия.
- Установите маховик на коленчатый вал, совместив отверстия для болтов и установочные штифты.
- Вверните все болты вручную до упора, проверяя на наличие перекосов.
- Выполните предварительную затяжку всех болтов с усилием 50–70 Н·м в соответствии с указанной схемой.
- Установите на динамометрическом ключе значение 200 Н·м и выполните финальную затяжку по схеме крест-накрест.
- Проведите окончательную проверку момента на каждом болте, двигаясь по кругу.
Дефектовка и контроль состояния поверхностей
Перед установкой нового или восстановленного маховика важно тщательно проверить все сопрягаемые компоненты.
Посадочные места для болтов на коленчатом валу должны быть в хорошем состоянии, без повреждений резьбы, а отверстия — очищены от масляных загрязнений.
Если на фланце вала есть задиры или царапины, их следует аккуратно обработать мелкой наждачной бумагой, чтобы не повредить геометрию плоскости.
Маховик необходимо проверить на наличие трещин, особенно в областях перехода от центра к зубчатому венцу и в местах крепления болтов.
Рабочая поверхность под диск сцепления должна быть абсолютно гладкой; глубокие борозды от износа требуют обязательной проточки.
Проверка биения и геометрии
Особое внимание следует уделить проверке биения рабочей поверхности маховика, так как этот параметр напрямую влияет на срок службы диска сцепления.
Проверка проводится с помощью индикаторной головки, установленной на неподвижной основе, при медленном вращении коленчатого вала.
Допустимое значение торцевого биения рабочей поверхности не должно превышать 0,1 мм. В противном случае потребуется шлифовка или замена детали.
Также необходимо проверить биение посадочной поверхности под подшипник первичного вала коробки передач, если он установлен в маховике.
Несоответствие геометрических параметров может вызвать рывки в работе сцепления и ускоренный износ фрикционных накладок.
| Контролируемый параметр | Допустимое значение | Метод контроля |
|---|---|---|
| Торцевое биение | Максимум 0,1 мм | Индикатор часового типа |
| Глубина выработки | Максимум 0,5 мм | Штангенциркуль / микрометр |
В процессе дефектовки также необходимо осмотреть состояние зубчатого венца, который передает крутящий момент стартеру.
Наличие сколов или выломанных зубьев требует замены венца или маховика в сборе, так как это может привести к невозможности запуска двигателя.
Типичные ошибки при монтаже
Нарушение технологии сборки узла маховика часто приводит к значительным затратам на ремонт и необходимости повторной разборки двигателя.
Мастера совершают распространенные ошибки, которые можно легко избежать, проявляя внимательность и имея под рукой нужные инструменты.
Одной из наиболее распространенных проблем является использование старых болтов, которые уже подверглись пластической деформации в процессе предыдущей эксплуатации.
Также часто забывают о важности смазки резьбы, что может привести к расхождению показаний динамометрического ключа и, как следствие, к недожиму или перетяжке.
Отсутствие контроля биения после установки может скрыть дефекты, которые проявятся только после монтажа коробки передач.
- Затяжка без схемы — беспорядочное закручивание болтов может вызвать перекос маховика и неравномерное прилегание, что приводит к вибрации.
- Использование грязной ветоши — протирка поверхностей тканью, оставляющей ворс, создает зазор и нарушает теплоотвод, что может привести к перегреву.
- Применение фиксаторов резьбы — использование анаэробных фиксаторов на болтах крепления маховика КАМАЗ не предусмотрено инструкцией и может усложнить будущий ремонт.
- Игнорирование штифтов — попытка центровать маховик только с помощью болтов без установочных штифтов может привести к повреждению резьбы.
⚠️ Внимание: Попытка дотянуть «слабый» болт после обрыва или срыва резьбы с помощью установки более длинного крепежа может привести к разрушению перегородок коленчатого вала.
Финальная проверка и запуск двигателя
После установки маховика и сборки двигателя важно провести несколько проверок перед первым запуском.
Сначала визуально убедитесь, что в картере двигателя и на соединении с коробкой передач нет оставшихся инструментов или деталей.
Проверьте уровень масла в двигателе, так как в процессе работы часть смазки могла быть потеряна или слита.
Первый запуск следует осуществлять осторожно, внимательно следя за отсутствием посторонних шумов и стуков в области маховика.
Во время работы двигателя прислушивайтесь к звуку: равномерное гудение указывает на правильную балансировку и установку.
В первые километры пробега после ремонта рекомендуется избегать резких ускорений и эксплуатации двигателя под полной нагрузкой.
Это поможет деталям притереться и удостовериться в надежности всех соединений.
Если во время обкатки возникают вибрации на определенных оборотах, повторно проверьте балансировку и затяжку болтов.
Соблюдение всех технологических требований при установке маховика на КАМАЗ 5320 обеспечивает длительный срок службы двигателя и трансмиссии.
Правильный момент затяжки и чистота сборки являются основой для предотвращения проблем со сцеплением и запуском в будущем.
Регулярный мониторинг состояния узла во время плановых технических осмотров поможет своевременно выявить проблемы и избежать аварийных ситуаций на дороге.
Инструменты и оборудование для установки
Для успешной установки маховика на двигатель КАМАЗ 5320 необходимо использовать специализированные инструменты и оборудование, которые обеспечат правильность и надежность выполнения работы. В этом разделе мы рассмотрим основные инструменты, которые понадобятся для установки маховика, а также их назначение и особенности использования.
1. Набор ключей и головок
Для установки маховика потребуется набор ключей и головок различных размеров. Наиболее часто используются ключи на 17, 19 и 22 мм. Они необходимы для затяжки болтов, фиксирующих маховик к коленчатому валу. Рекомендуется использовать трещоточные ключи, так как они позволяют значительно упростить процесс затяжки и обеспечивают более точное усилие.
2. Динамометрический ключ
Динамометрический ключ является одним из самых важных инструментов при установке маховика. Он позволяет точно контролировать момент затяжки болтов, что критически важно для предотвращения их повреждения или ослабления в процессе эксплуатации. Для установки маховика КАМАЗ 5320 рекомендуется использовать динамометрический ключ с диапазоном от 50 до 150 Нм.
3. Установочный инструмент для маховика
Специальные установочные инструменты, такие как центровочные втулки или приспособления для выравнивания, могут значительно упростить процесс установки маховика. Они помогают правильно позиционировать маховик относительно коленчатого вала, что предотвращает возможные проблемы с балансировкой и вибрацией в будущем.
4. Съемник для маховика
Если требуется снять старый маховик, то понадобится съемник. Он позволяет аккуратно и без повреждений извлечь маховик из посадочного места. Съемники бывают различных конструкций, но для КАМАЗ 5320 лучше использовать трехлапый съемник, который обеспечивает равномерное распределение усилия при снятии.
5. Смазочные материалы
При установке маховика важно использовать качественные смазочные материалы. Рекомендуется применять высокотемпературную смазку для резьбовых соединений, что поможет избежать коррозии и облегчить последующую разборку. Также стоит обратить внимание на смазку для подшипников, если они присутствуют в конструкции маховика.
6. Защитные средства
Не забывайте о безопасности при работе с тяжелыми деталями. Рекомендуется использовать защитные перчатки и очки, чтобы избежать травм. Также стоит обратить внимание на наличие подъемного оборудования, такого как домкрат или подъемник, для безопасной установки маховика.
Использование правильных инструментов и оборудования не только ускоряет процесс установки маховика, но и обеспечивает его надежную работу в дальнейшем. Подготовка и внимание к деталям на этом этапе являются залогом успешной эксплуатации автомобиля КАМАЗ 5320.
Необходимый инструмент и его характеристики
Для установки и моментной затяжки маховика на автомобиле КАМАЗ 5320 требуется специальный инструмент, который обеспечивает надежность и безопасность выполнения данной операции. Важно использовать качественные инструменты, соответствующие техническим требованиям, чтобы избежать повреждений как самого маховика, так и других компонентов двигателя.
Основные инструменты, необходимые для установки маховика, включают:
- Ключ динамометрический — это основной инструмент для контроля момента затяжки. Он должен иметь диапазон измерений, соответствующий требованиям производителя, обычно от 100 до 300 Нм. Динамометрический ключ позволяет точно установить момент затяжки болтов, что критично для предотвращения их ослабления или повреждения.
- Ключ гаечный — используется для предварительной затяжки болтов маховика. Рекомендуется использовать ключи с длинной рукояткой для увеличения момента, что облегчает процесс затяжки. Размер ключа должен соответствовать размеру головки болта, обычно это 17 или 19 мм.
- Торцевые головки — необходимы для работы с болтами, которые могут находиться в труднодоступных местах. Головки должны быть выполнены из высококачественной стали, чтобы избежать их повреждения при затяжке.
- Удлинители для ключей — используются для увеличения длины рычага, что позволяет легче затягивать болты. Удлинители должны быть прочными и надежными, чтобы выдерживать высокие нагрузки.
- Торцевой ключ с трещоткой — облегчает процесс затяжки, позволяя быстро вращать ключ в одном направлении, не снимая его с болта. Это особенно удобно при работе в ограниченном пространстве.
- Магнитный держатель для болтов — помогает удерживать болты на месте во время установки, что особенно полезно при работе в ограниченном пространстве.
Кроме того, рекомендуется иметь под рукой набор обычных инструментов, таких как отвертки, плоскогубцы и молоток, для выполнения вспомогательных операций. Также полезно использовать защитные перчатки и очки для обеспечения безопасности во время работы.
Важно помнить, что перед началом установки маховика необходимо тщательно проверить состояние всех инструментов, чтобы избежать непредвиденных ситуаций. Использование качественного инструмента не только облегчает процесс установки, но и гарантирует долговечность и надежность работы двигателя в целом.
Рекомендации по обслуживанию маховика
Обслуживание маховика является важной частью технического обслуживания автомобиля КАМАЗ 5320. Правильный уход за этой деталью способствует увеличению срока службы двигателя и повышению его эффективности. Ниже приведены основные рекомендации по обслуживанию маховика.
1. Регулярная проверка состояния маховика: Рекомендуется периодически осматривать маховик на наличие трещин, деформаций и других повреждений. Визуальный осмотр поможет выявить проблемы на ранней стадии, что позволит избежать более серьезных поломок в будущем.
2. Проверка зазоров: Зазоры между маховиком и сцеплением должны соответствовать установленным нормам. Неправильные зазоры могут привести к неравномерному износу деталей и снижению эффективности работы сцепления. Для проверки зазоров используйте специальные щупы.
3. Очистка маховика: На поверхности маховика может накапливаться грязь и масло, что негативно сказывается на его работе. Рекомендуется регулярно очищать маховик от загрязнений с помощью специальных чистящих средств и мягкой ткани. Это поможет избежать проскальзывания сцепления и улучшит его сцепление с маховиком.
4. Проверка крепления: Убедитесь, что все болты и гайки, крепящие маховик, затянуты до необходимого момента. Неправильная затяжка может привести к вибрациям и повреждениям как маховика, так и других компонентов трансмиссии. Используйте динамометрический ключ для точной настройки момента затяжки.
5. Замена масла: Если маховик работает в условиях повышенной нагрузки, рекомендуется периодически менять масло в трансмиссии. Загрязненное масло может привести к перегреву и износу маховика. Следите за состоянием масла и меняйте его в соответствии с рекомендациями производителя.
6. Обращение к специалистам: Если вы заметили какие-либо аномалии в работе маховика, такие как стуки, вибрации или трудности при переключении передач, рекомендуется обратиться к квалифицированным специалистам. Профессиональная диагностика и ремонт помогут избежать серьезных поломок и продлить срок службы автомобиля.
Следуя этим рекомендациям, вы сможете обеспечить надежную работу маховика вашего КАМАЗа 5320 и избежать ненужных затрат на ремонт. Регулярное обслуживание и внимание к деталям — залог долгой и бесперебойной эксплуатации вашего автомобиля.
Периодичность и методы проверки состояния
Проверка состояния маховика является важной частью технического обслуживания автомобиля КАМАЗ 5320. Регулярная диагностика позволяет выявить возможные неисправности и предотвратить серьезные поломки, которые могут привести к дорогостоящему ремонту и простоям в работе.
Рекомендуется проводить проверку состояния маховика каждые 10 000 километров пробега или раз в год, в зависимости от того, что наступит раньше. В условиях интенсивной эксплуатации, например, при частых перегрузках или в сложных климатических условиях, периодичность проверки может быть увеличена до 5 000 километров.
Основные методы проверки состояния маховика включают:
- Визуальный осмотр: На начальном этапе необходимо провести визуальный осмотр маховика на наличие трещин, деформаций или других видимых повреждений. Особое внимание следует уделить местам крепления и контактным поверхностям.
- Проверка на наличие люфта: Для этого необходимо установить маховик на место и проверить его на наличие осевого и радиального люфта. Допустимые значения люфта должны соответствовать техническим характеристикам, указанным в руководстве по эксплуатации.
- Измерение толщины: С течением времени рабочая поверхность маховика может изнашиваться. Для этого используют специальный штангенциркуль, чтобы измерить толщину маховика в различных точках. Если толщина меньше допустимого значения, маховик подлежит замене.
- Балансировка: Неправильная балансировка маховика может привести к вибрациям и снижению эффективности работы двигателя. Для проверки балансировки необходимо использовать специальное оборудование, которое позволяет выявить дисбаланс и провести корректировку.
- Проверка крепежных элементов: Необходимо регулярно проверять состояние и затяжку болтов, крепящих маховик к коленчатому валу. Неправильная затяжка может привести к ослаблению соединения и, как следствие, к повреждению маховика.
Важно помнить, что любые работы по проверке и обслуживанию маховика должны проводиться квалифицированными специалистами с использованием соответствующего инструмента и оборудования. Это обеспечит надежность и безопасность эксплуатации автомобиля КАМАЗ 5320.
В случае выявления каких-либо неисправностей, рекомендуется незамедлительно обратиться в сервисный центр для проведения диагностики и ремонта. Регулярная проверка состояния маховика не только продлевает срок службы данного узла, но и способствует общей надежности и безопасности автомобиля.
Безопасность при работе с маховиком
Работа с маховиком автомобиля КАМАЗ 5320 требует соблюдения определенных мер безопасности, чтобы избежать травм и повреждений как самого автомобиля, так и рабочего оборудования. Перед началом любых манипуляций с маховиком необходимо убедиться, что двигатель полностью остановлен, а ключ зажигания вынут из замка. Это предотвратит случайный запуск двигателя во время работы.
Важно использовать защитные средства, такие как перчатки и защитные очки, чтобы минимизировать риск травм. Маховик – это тяжелая деталь, и при его установке или демонтаже необходимо соблюдать осторожность, чтобы избежать падения и получения травм. Рекомендуется использовать подъемное оборудование, такое как домкрат или подъемник, для безопасного перемещения маховика.
При работе с инструментами, такими как ключи и отвертки, следует следить за их состоянием. Поврежденные или изношенные инструменты могут привести к несчастным случаям. Также важно следить за тем, чтобы рабочая зона была чистой и свободной от посторонних предметов, которые могут стать причиной падения или спотыкания.
Перед началом установки маховика необходимо ознакомиться с технической документацией, чтобы точно следовать рекомендациям производителя. Это поможет избежать ошибок, которые могут привести к неправильной установке и, как следствие, к поломке двигателя или других компонентов автомобиля.
Необходимо также помнить о правильной организации рабочего процесса. Работать следует в хорошо освещенном помещении, чтобы избежать ошибок из-за недостатка видимости. Если работа выполняется в команде, важно заранее распределить обязанности и четко коммуницировать друг с другом, чтобы избежать недоразумений.
В заключение, соблюдение всех мер безопасности при работе с маховиком КАМАЗ 5320 не только защитит здоровье работников, но и обеспечит долговечность и надежность работы автомобиля. Ответственный подход к процессу установки и демонтажа маховика является залогом успешного выполнения задачи.
