В данной статье представлено подробное руководство по демонтажу маховика на грузовиках КамАЗ, что является важной процедурой при ремонте и обслуживании трансмиссии. Правильное выполнение этой операции позволяет не только устранить неисправности сцепления, но и провести проверку венца маховика на наличие износа, что в свою очередь способствует повышению надежности и долговечности автомобиля. Следуя пошаговым инструкциям, вы сможете избежать распространенных ошибок и значительно упростить процесс демонтажа, что сделает вашу работу более эффективной и безопасной.
Подготовка рабочего места и необходимые инструменты
Организация рабочего пространства — основа качественного ремонта тяжелого грузовика. Маховик находится в нижней части двигателя, и доступ к нему возможен только после установки автомобиля на смотровую яму или поднятия на подъемнике. Важно надежно закрепить грузовик с помощью противооткатных упоров и дождаться полного остывания двигателя, чтобы избежать ожогов при случайном контакте с горячими поверхностями выпускного коллектора или картера.
Для работы потребуется стандартный набор слесарного инструмента, включая накидные и рожковые ключи размером от 14 до 22 мм, а также мощные торцевые головки. Особое внимание следует уделить инструменту для откручивания болтов, крепящих маховик, так как они часто затянуты с большим усилием и могут быть покрыты грязью и маслом. Рекомендуется использовать вороток с длинной рукояткой или пневматический гайковерт, если он имеется, что значительно ускорит процесс и уменьшит физические затраты.
Ключевым этапом подготовки является очистка рабочей зоны. Перед началом работы необходимо тщательно удалить масляные отложения и грязь с картера маховика и прилегающих поверхностей. Это важно не только для поддержания чистоты, но и для предотвращения попадания абразивных частиц внутрь двигателя при снятии узла. Использование очистителя тормозов или дизельного топлива в сочетании с металлической щеткой поможет подготовить поверхность к дальнейшим манипуляциям.
Также стоит заранее подготовить контейнер для крепежных элементов, так как болты, крепящие маховик и картер сцепления, имеют различную длину и резьбу. Перепутывание крепежа при сборке недопустимо и может привести к повреждению резьбовых соединений или нарушению балансировки узла. Рекомендуется иметь под рукой ветошь для протирания поверхностей после снятия деталей, а также проникающую смазку для обработки «прикипевших» болтов.
Технология демонтажа картера сцепления и кожуха

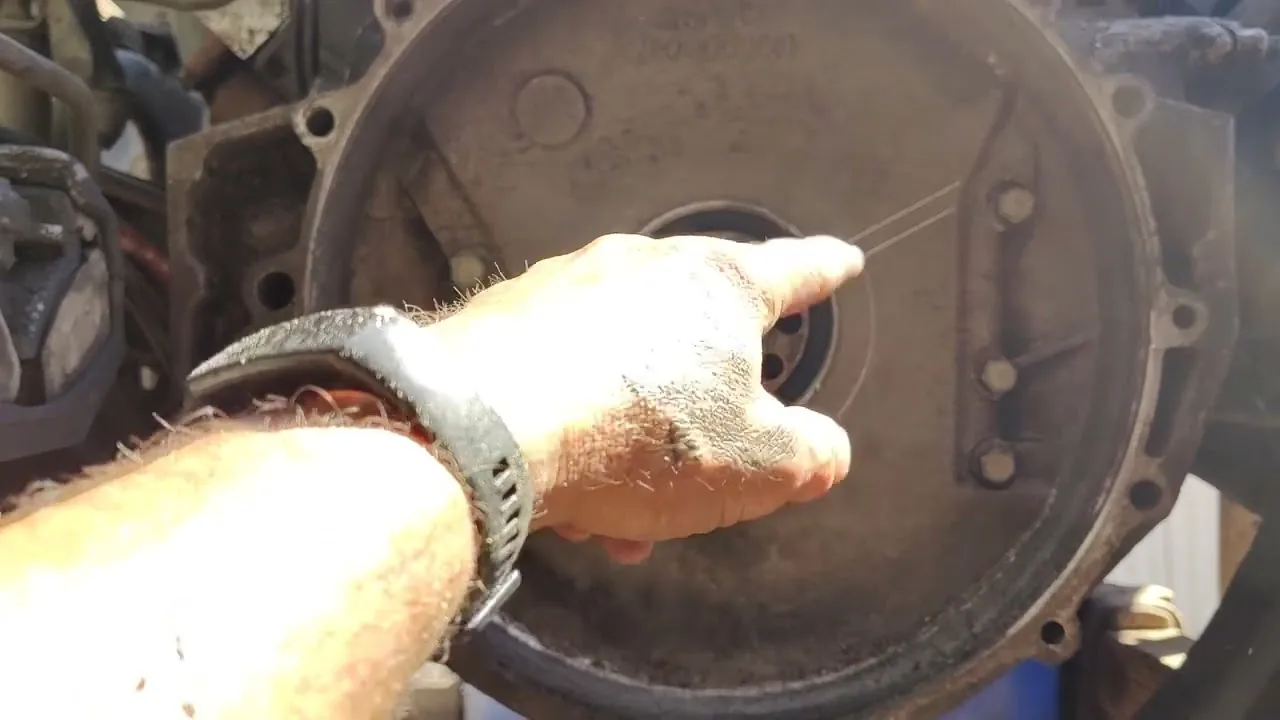

Перед снятием маховика необходимо демонтировать элементы, закрывающие к нему доступ: картер сцепления и сам механизм сцепления. На грузовиках КамАЗ этот процесс включает последовательное откручивание множества болтов, расположенных по периметру картера.
После удаления картера открывается доступ к корзине сцепления, которая крепится к маховику. Для демонтажа корзины рекомендуется использовать оправку или старый первичный вал коробки передач для центровки. Хотя при полном снятии это не критично, такой подход значительно упрощает работу. Болты, фиксирующие нажимной диск (корзину) к маховику, следует откручивать равномерно и крест-накрест, чтобы избежать перекоса пружин и деформации кожуха. Это особенно важно, если планируется повторное использование деталей сцепления.
При снятии нажимного диска нужно быть осторожным, так как внутри механизма находятся мощные пружины под напряжением. Резкое ослабление болтов может привести к разлёту деталей. После демонтажа корзины сцепления поверхность маховика становится полностью доступной для осмотра и дальнейшего демонтажа. На этом этапе можно визуально оценить состояние рабочей поверхности: наличие глубоких борозд, трещин или следов перегрева (синий оттенок металла) указывает на необходимость замены или проточки маховика.
Особое внимание стоит уделить промежуточной пластине (если она предусмотрена конструкцией конкретного двигателя КамАЗ), которая устанавливается между картером сцепления и блоком цилиндров. Ее следует аккуратно снять, предварительно отметив положение относительно блока, чтобы при сборке не нарушить балансировку. Часто на этой пластине изнашиваются отверстия под направляющие втулки, что требует ее замены или восстановления.
| Этап демонтажа | Описание действий | Необходимые инструменты |
|---|---|---|
| Подготовка | Отключите аккумулятор и поднимите грузовик. | Домкрат, подставки |
| Снятие защитного кожуха | Удалите защитный кожух маховика. | Отвертка, ключи |
| Ослабление креплений | Ослабьте болты крепления маховика. | Ключи, трещотка |
| Снятие маховика | Аккуратно снимите маховик с коленчатого вала. | Лебедка, помощник |
| Проверка состояния | Проверьте маховик на наличие повреждений. | Визуальный осмотр, штангенциркуль |
| Установка нового маховика | Установите новый маховик и затяните болты. | Ключи, динамометрический ключ |
Интересные факты
Вот несколько интересных фактов, связанных с демонтажем маховика на грузовиках КамАЗ:
Конструкция маховика: Маховик на грузовиках КамАЗ выполняет не только функцию хранения кинетической энергии, но и служит для выравнивания колебаний, возникающих в процессе работы двигателя. Это делает его важным элементом для обеспечения плавной работы трансмиссии и увеличивает срок службы других компонентов.
Специфика демонтажа: Процесс демонтажа маховика на грузовиках КамАЗ требует особого внимания к моментам затяжки болтов. Неправильная затяжка может привести к деформации маховика или его неравномерному износу, что в дальнейшем может вызвать серьезные проблемы с трансмиссией.
Проверка состояния: Перед установкой нового или восстановленного маховика важно провести его проверку на наличие трещин и других повреждений. Это можно сделать с помощью ультразвукового контроля, который позволяет выявить скрытые дефекты, которые могут негативно сказаться на работе двигателя и трансмиссии в целом.
Процесс откручивания и снятия маховика
Снятие маховика — это ответственная процедура, требующая надежной фиксации коленчатого вала, чтобы предотвратить его проворачивание. Болты, крепящие маховик к фланцу коленчатого вала, затянуты с высоким усилием. При попытке их откручивания вал может начать вращаться вместе с маховиком. Для фиксации обычно используется специальный стопор, который устанавливается в отверстие картера маховика и упирается в зубья венца. Также возможно применение мощного воротка, который упирается в пол или раму, при проворачивании двигателя стартером (данный метод требует особой осторожности).
В практике часто применяется фиксация маховика через отверстие в картере сцепления с помощью монтажной лопатки или специального упора. Если резьба болтов это позволяет, можно использовать удлиненные болты, вкручивая их в соседние отверстия для создания упора. В некоторых случаях, если болты сильно закиснули, рекомендуется предварительно прогреть их головки строительным феном или обработать проникающей смазкой за несколько часов до начала работы. Откручивать болты следует равномерно, по одному обороту на каждый, двигаясь по диагонали.
| Параметр | Стандартное значение | Допустимое отклонение |
|---|---|---|
| Момент затяжки болтов М12 | 100-120 Нм | ±10 Нм |
| Момент затяжки болтов М14 | 160-180 Нм | ±15 Нм |
| Биение рабочей поверхности | 0.1 мм | Макс. 0.2 мм |
После откручивания всех болтов маховик не всегда удается снять вручную. Он может плотно сидеть на своем месте из-за окисления металла или загрязнения центрирующей поверхности. В этом случае не следует наносить удары молотком по самому маховику, особенно по зубчатому венцу или рабочей поверхности. Лучше использовать съемник или аккуратно поддевать маховик монтажными лопатками через специальные отверстия, равномерно распределяя усилие. Если маховик не поддается, можно воспользоваться резьбовыми отверстиями, вкрутив в них болты и упирая их в фланец, чтобы выдавить деталь.
Снятый маховик имеет значительный вес, поэтому его перемещение должно осуществляться с соблюдением мер безопасности, чтобы избежать травм или повреждений. Сразу после снятия рекомендуется закрыть отверстие в картере двигателя чистой ветошью, чтобы предотвратить попадание пыли, грязи или посторонних предметов внутрь мотора, что может привести к серьезным поломкам при запуске.
Дефектовка, проверка венца и подготовка к установке
После снятия маховика его следует тщательно осмотреть как визуально, так и с помощью инструментов. В первую очередь проверяется рабочая поверхность, соприкасающаяся с фрикционными накладками сцепления. Если обнаружены глубокие царапины, риски или раковины, необходимо либо проточить поверхность на токарном станке, либо заменить маховик. Также важно проверить плоскостность прилегания: с помощью щупа измеряется зазор между поверхностью маховика и линейкой, уложенной по диаметру. Если зазор превышает допустимые значения, деталь подлежит утилизации.
Особое внимание следует уделить зубчатому венцу стартера. Износ зубьев, наличие сколов или трещин могут привести к проблемам с запуском двигателя, так как бендикс стартера будет проскальзывать или издавать неприятные звуки. В случае повреждения венца его можно заменить, предварительно нагрев новую деталь для расширения и установив на место старого, либо заменить маховик целиком. Также важно проверить состояние мест крепления: резьба должна быть чистой, без повреждений и задиров.
- Проверка на наличие трещин в теле маховика, особенно в области отверстий под болты и вокруг ступицы.
- Контроль биения рабочей поверхности с использованием индикаторной головки.
- Очистка всех поверхностей от нагара, масла и продуктов износа.
- Проверка состояния направляющих втулок и их посадки в блоке цилиндров.
Перед установкой нового или восстановленного маховика необходимо подготовить крепежные элементы. Болты, крепящие маховик на КамАЗах, обычно имеют класс прочности не ниже 10.9 и должны заменяться при каждом снятии, так как они подвергаются срезу и растяжению, испытывая циклические нагрузки. Использование старых, вытянутых болтов может привести к их обрыву в процессе эксплуатации. Рекомендуется продуть резьбу в отверстиях блока цилиндров сжатым воздухом и, при необходимости, пройти метчиком для удаления загрязнений.
Типичные ошибки при выполнении работ
В ходе ремонта даже опытные механики могут допускать ошибки, которые приводят к повторным поломкам узлов. Одной из распространенных проблем является неправильная затяжка болтов, удерживающих маховик. Если не соблюдать рекомендованный момент затяжки или порядок закручивания, маховик может перекоситься, что приведет к быстрому износу сцепления и вибрациям в работе двигателя.
- Пренебрежение очисткой поверхностей — установка маховика на загрязненное или окисленное место нарушает теплоотвод и вызывает биение. Поверхности блока и маховика должны быть абсолютно чистыми и обезжиренными.
- Использование неподходящего крепежа — применение болтов с недостаточной прочностью или длиной может привести к их срезанию под нагрузкой. Рекомендуется использовать только оригинальные крепежные элементы или аналоги с аналогичными характеристиками.
- Отсутствие фиксации коленвала — попытка открутить болты без надежной фиксации маховика часто приводит к повреждению зубьев венца стартера или поломке инструмента. Всегда используйте стопор для надежности.
- Нарушение последовательности сборки — установка корзины сцепления без предварительной центровки может повредить шлицы первичного вала или вызвать перекос, что усложнит монтаж коробки передач.
⚠️ Важно: При установке маховика убедитесь, что метки для установки угла опережения зажигания (если они предусмотрены на вашем двигателе) правильно совмещены. Неправильная установка может нарушить работу двигателя.
Еще одной критической ошибкой является игнорирование проверки биения после установки. Если маховик установлен неправильно или между ним и фланцем коленвала попала грязь, это может вызвать вибрацию, которая распространится на все узлы трансмиссии. Поэтому после затяжки болтов, но до установки сцепления, полезно проверить биение с помощью индикатора.
Заключительным этапом подготовки является смазка. Хотя сам маховик устанавливается «на сухую», направляющие втулки под подшипник первичного вала коробки передач и шлицы первичного вала должны быть обработаны специальной тугоплавкой смазкой (например, ШРУС-4 или графитной). Избыточное количество смазки на рабочей поверхности маховика недопустимо, так как это может привести к проскальзыванию сцепления.
Финальная сборка и контроль качества
Установка маховика выполняется в обратном порядке, но важно учитывать несколько ключевых моментов. Маховик аккуратно устанавливается на направляющие втулки или центрирующие пояски и плотно прижимается к фланцу коленчатого вала. Болты закручиваются вручную до упора, затем выполняется первоначальная подтяжка. Окончательная затяжка производится с помощью динамометрического ключа в несколько этапов для равномерного прилегания плоскостей.
После закрепления маховика устанавливается корзина сцепления. В этом процессе необходимо использовать центрирующую оправку, чтобы ведомый диск оказался точно по оси. Это обеспечит легкий вход первичного вала коробки передач в шлицы при последующей сборке. Болты корзины затягиваются равномерно, по диагонали, чтобы избежать деформации корпуса нажимного диска.
| Элемент | Действие | Инструмент |
|---|---|---|
| Болты маховика | Затяжка в 2-3 этапа | Динамометрический ключ |
| Корзина сцепления | Равномерная затяжка крест-накрест | Ключ, оправка |
| Картер сцепления | Фиксация и затяжка по периметру | Накидной ключ |
После установки всех компонентов сцепления и картера, перед монтажом коробки передач, необходимо вручную проверить легкость вращения маховика и функционирование выжимного подшипника. Ход педали сцепления (через рычаги механизма выключения) должен быть плавным и без заеданий. Если на этом этапе все работает корректно, можно переходить к установке КПП и завершению сборки узлов.
Качественный ремонт маховика и сцепления на КамАЗе обеспечивает комфортное управление и надежность работы всего силового агрегата. Соблюдение моментов затяжки и чистоты сборки является залогом того, что автомобиль не подведет в пути. Регулярная диагностика узла позволяет выявить проблемы на ранней стадии и избежать дорогостоящего ремонта в полевых условиях.
⚠️ Внимание: После сборки и первого запуска двигателя внимательно прислушайтесь к работе трансмиссии. Посторонние звуки или вибрации требуют немедленной остановки и повторной проверки качества выполненных работ.
В заключение, стоит отметить, что демонтаж маховика на КамАЗе — это процесс, требующий внимательности и соблюдения технологии. Правильная подготовка, использование исправного инструмента и внимание к деталям при дефектовке позволяют восстановить работоспособность узла и продлить срок службы двигателя. Не стоит экономить на крепежных элементах и игнорировать состояние сопрягаемых поверхностей, так как именно от этого зависит долговечность ремонта.
Обзор различных типов маховиков для грузовиков КамАЗ
Маховик является важным компонентом трансмиссии грузовиков КамАЗ, обеспечивая плавность работы двигателя и передачу крутящего момента на коробку передач. Существует несколько типов маховиков, используемых в различных моделях КамАЗ, и каждый из них имеет свои особенности и предназначение.
Первый тип - это одноплоскостной маховик, который чаще всего используется в моделях с простыми двигателями. Он представляет собой цельный диск, который обеспечивает базовую функцию хранения кинетической энергии. Одноплоскостные маховики обычно легче и дешевле, но могут не обеспечивать достаточную стабильность работы двигателя при высоких нагрузках.
Второй тип - двухплоскостной маховик, который применяется в более мощных моделях КамАЗ. Он состоит из двух дисков, соединенных пружинами, что позволяет ему лучше гасить вибрации и обеспечивать более плавный ход двигателя. Двухплоскостные маховики более сложны в производстве и, как следствие, имеют более высокую стоимость, но их преимущества в плане производительности и долговечности делают их предпочтительными для тяжелых условий эксплуатации.
Третий тип - маховик с демпфером, который используется в грузовиках, работающих в сложных условиях, таких как частые перегрузки и резкие изменения оборотов. Этот маховик оснащен специальными демпфирующими элементами, которые помогают уменьшить ударные нагрузки на трансмиссию и двигатель. Маховики с демпфером обеспечивают максимальную защиту от износа и продлевают срок службы как самого маховика, так и других компонентов трансмиссии.
Кроме того, стоит отметить, что маховики могут различаться по материалу изготовления. Наиболее распространены стальные и алюминиевые маховики. Стальные маховики более прочные и долговечные, но тяжелее, что может негативно сказаться на динамике автомобиля. Алюминиевые маховики, в свою очередь, легче и способствуют улучшению отклика двигателя, но могут быть менее устойчивыми к высоким нагрузкам.
При выборе маховика для грузовика КамАЗ важно учитывать не только тип и материал, но и специфику эксплуатации автомобиля. Например, для грузовиков, работающих в условиях частых перегрузок, лучше подойдут маховики с демпфером, тогда как для обычных условий эксплуатации может быть достаточно одноплоскостного или двухплоскостного маховика.
В заключение, выбор маховика для грузовиков КамАЗ - это важный этап, который требует внимательного подхода. Правильный выбор поможет обеспечить надежную работу трансмиссии и продлить срок службы автомобиля в целом.
Рекомендации по обслуживанию и уходу за маховиком
Маховик является важным компонентом трансмиссии грузовиков КамАЗ, отвечающим за плавность работы двигателя и передачу крутящего момента. Правильное обслуживание и уход за маховиком помогут продлить его срок службы и предотвратить возможные поломки. Ниже приведены основные рекомендации по уходу за маховиком.
Регулярная проверка состояния маховика
Регулярные проверки состояния маховика должны проводиться в рамках общего технического обслуживания автомобиля. Важно обращать внимание на следующие аспекты:
- Износ поверхности: Проверьте наличие царапин, трещин или других повреждений на рабочей поверхности маховика. Эти дефекты могут привести к неравномерному сцеплению и вибрациям.
- Проверка крепежных элементов: Убедитесь, что все болты и гайки, крепящие маховик, находятся в хорошем состоянии и затянуты до необходимого момента.
- Проверка на наличие люфта: Проверьте наличие люфта маховика, который может свидетельствовать о проблемах с подшипниками или другими компонентами трансмиссии.
Своевременная замена масла в трансмиссии
Качество масла в трансмиссии напрямую влияет на работу маховика. Рекомендуется следить за состоянием масла и менять его в соответствии с рекомендациями производителя. Загрязненное или старое масло может привести к перегреву и ускоренному износу маховика.
Использование качественных запчастей
При замене маховика или его компонентов всегда используйте оригинальные запчасти или качественные аналоги. Это обеспечит надежную работу системы и снизит риск возникновения проблем в будущем.
Проверка системы сцепления
Состояние системы сцепления также влияет на работу маховика. Регулярно проверяйте сцепление на наличие износа и корректность его регулировки. Неправильная работа сцепления может привести к дополнительным нагрузкам на маховик и его преждевременному износу.
Соблюдение рекомендаций по эксплуатации
Соблюдение рекомендаций по эксплуатации грузовика КамАЗ поможет избежать перегрузок и резких изменений в работе двигателя, что также положительно скажется на состоянии маховика. Избегайте резкого старта и торможения, а также следите за нагрузкой на автомобиль.
Профессиональное обслуживание
Если вы заметили какие-либо проблемы с маховиком или трансмиссией, рекомендуется обратиться к профессионалам для диагностики и ремонта. Самостоятельные попытки устранения неисправностей могут привести к более серьезным повреждениям.
Следуя данным рекомендациям, вы сможете обеспечить надежную и долгосрочную работу маховика вашего грузовика КамАЗ, что в свою очередь повысит общую эффективность и безопасность эксплуатации автомобиля.
Часто задаваемые вопросы по демонтажу маховика
Каковы основные причины для демонтажа маховика?
Демонтаж маховика может потребоваться по нескольким причинам. Наиболее распространенные из них включают:
- Замена изношенного маховика: Со временем маховик может изнашиваться, что приводит к ухудшению его работы и необходимости замены.
- Проверка состояния: При проведении капитального ремонта двигателя или трансмиссии может потребоваться проверка состояния маховика на наличие трещин, деформаций или других повреждений.
- Установка нового сцепления: При замене сцепления также может потребоваться демонтаж маховика для обеспечения правильной установки и функционирования новой детали.
Как подготовиться к демонтажу маховика?
Перед началом демонтажа маховика необходимо выполнить несколько подготовительных шагов:
- Соберите необходимые инструменты: Вам понадобятся ключи, отвертки, динамометрический ключ, а также специальные инструменты для работы с трансмиссией.
- Обеспечьте безопасность: Убедитесь, что грузовик установлен на ровной поверхности, и используйте подставки для надежной фиксации.
- Снимите аккумулятор: Для предотвращения случайного замыкания или запуска двигателя во время работы отключите аккумулятор.
Каковы этапы демонтажа маховика?
Демонтаж маховика на грузовиках КамАЗ включает несколько последовательных этапов:

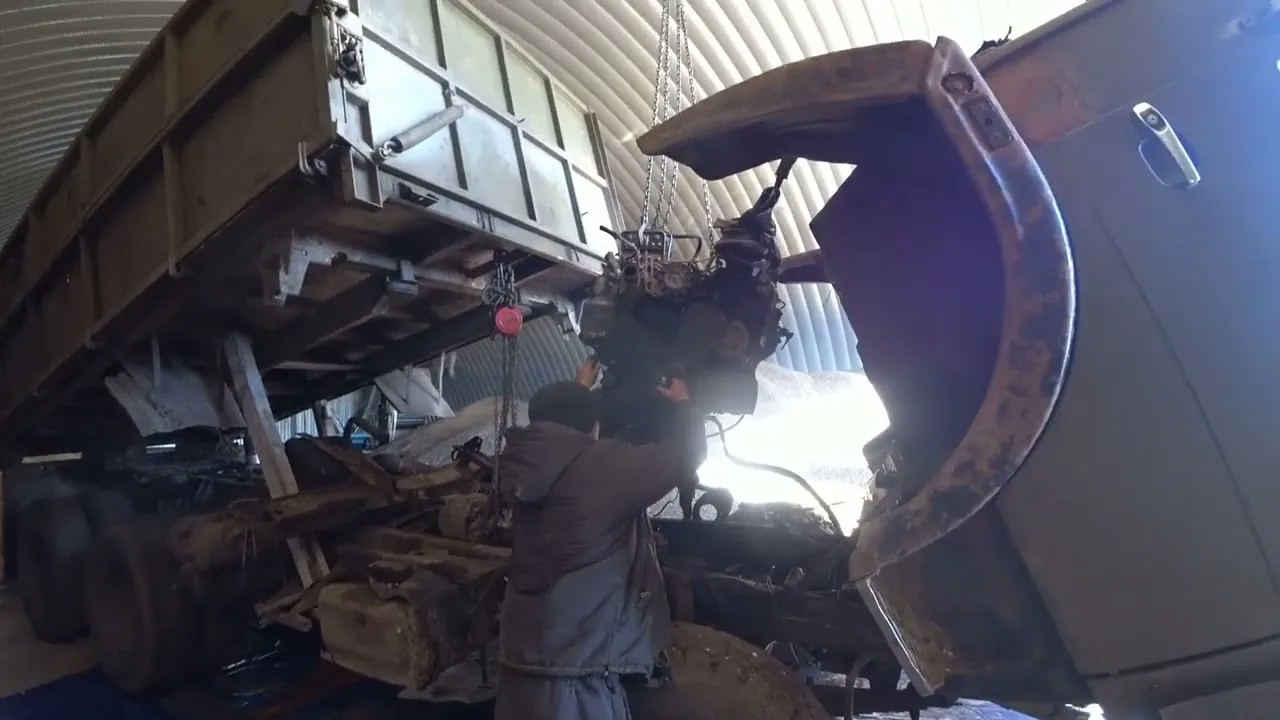

- Снятие трансмиссии: Для доступа к маховику необходимо снять трансмиссию. Это может потребовать откручивания крепежных болтов и отсоединения карданного вала.
- Снятие сцепления: После демонтажа трансмиссии необходимо снять сцепление. Для этого открутите болты, крепящие сцепление к маховику, и аккуратно извлеките его.
- Откручивание маховика: Используя динамометрический ключ, открутите болты, крепящие маховик к коленчатому валу. Обратите внимание на порядок и расположение болтов, чтобы при установке нового маховика не возникло проблем.
- Извлечение маховика: Аккуратно извлеките маховик из его посадочного места. При этом следите за тем, чтобы не повредить прилегающие детали.
На что обратить внимание при демонтаже маховика?
При демонтаже маховика важно учитывать следующие моменты:
- Состояние крепежных элементов: Проверьте состояние болтов и гаек, которые крепят маховик. При необходимости замените их новыми.
- Чистота посадочного места: После демонтажа маховика очистите посадочное место от грязи и масла, чтобы обеспечить надежное соединение при установке нового маховика.
- Проверка других компонентов: Используйте возможность для проверки состояния других компонентов, таких как сцепление и трансмиссия, чтобы избежать повторного демонтажа в будущем.
Как правильно установить новый маховик?
Установка нового маховика должна выполняться с особой тщательностью:
- Проверьте совместимость: Убедитесь, что новый маховик соответствует модели вашего грузовика КамАЗ.
- Установите маховик: Аккуратно поместите новый маховик на коленчатый вал и зафиксируйте его с помощью болтов, соблюдая правильный порядок затяжки.
- Установите сцепление и трансмиссию: После установки маховика выполните обратные действия для установки сцепления и трансмиссии.
Заключение
Демонтаж маховика на грузовиках КамАЗ — это сложный, но выполнимый процесс, который требует внимательности и аккуратности. Следуя приведенным рекомендациям, вы сможете успешно выполнить эту задачу и обеспечить надежную работу вашего автомобиля.
