В данной статье мы подробно рассмотрим устройство, диагностику и процесс замены картера маховика двигателя Cummins ISF 3.8, установленного на грузовиках КамАЗ. Правильная эксплуатация и своевременный ремонт данного узла имеют ключевое значение для обеспечения надежной работы двигателя и предотвращения серьезных поломок. Мы предоставим полную инструкцию, включая таблицы моментов затяжки и список распространенных ошибок, что поможет владельцам и механикам эффективно справляться с проблемами, связанными с картером маховика, и продлить срок службы автомобиля.
Конструктивные особенности картера маховика Cummins ISF 3.8

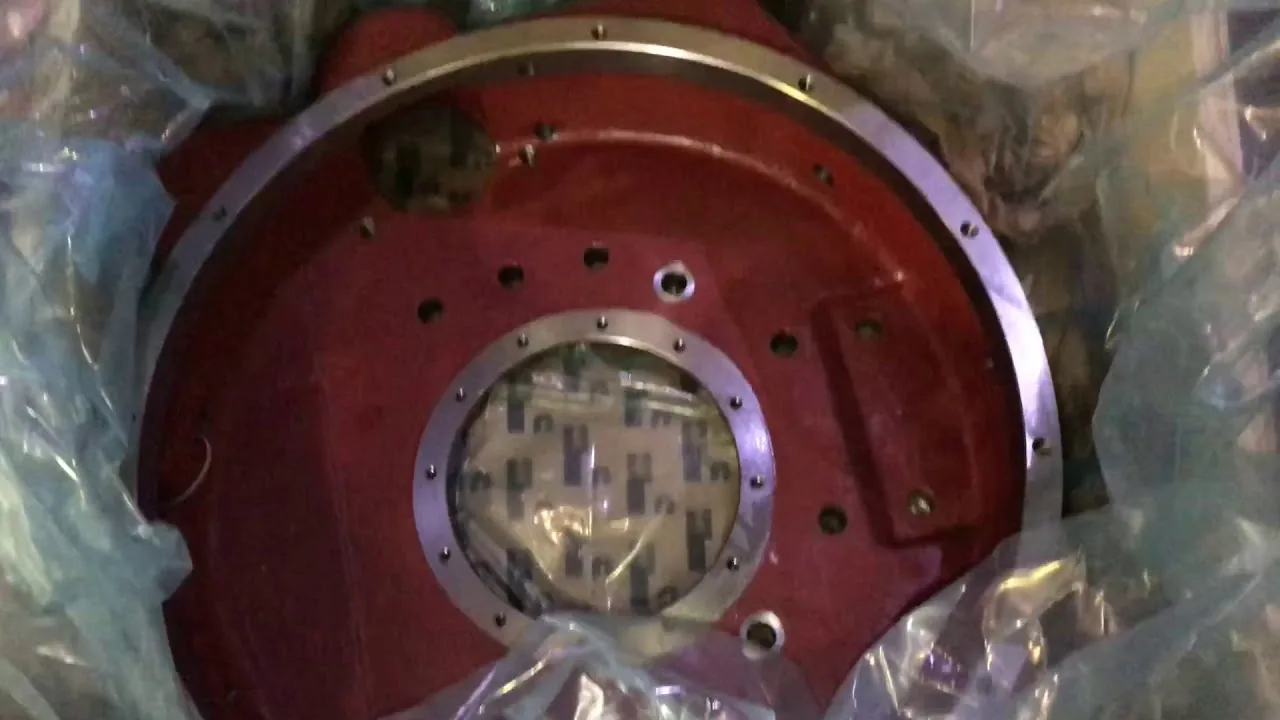

Картер маховика, часто называемый «колоколом», представляет собой отлитую из чугуна деталь, обеспечивающую надежное соединение между блоком цилиндров двигателя и корпусом сцепления. Для двигателя Cummins ISF 3.8, устанавливаемого на автомобили КамАЗ, этот элемент разработан с учетом значительных нагрузок и вибраций, характерных для коммерческого транспорта. Геометрия посадочных поверхностей выполнена с высокой точностью, что исключает возможность перекосов при установке коробки передач.
Основная задача данной детали — защита маховика и сцепления от механических повреждений и загрязнений, а также обеспечение правильной центровки агрегатов. В конструкции предусмотрены специальные выступы и отверстия для установки датчиков положения коленчатого вала, а также каналы для подачи масла при использовании гидравлического выжимного подшипника. Неприемлемо нарушение целостности стенок картера или износ мест под подшипник первичного вала КПП.
На практике важно различать картеры для различных модификаций двигателей, так как они могут отличаться как количеством крепежных отверстий, так и формой фланца. Несоответствие картера конкретному маховику или корзине сцепления может привести к невозможности сборки узла или его быстрому выходу из строя. При замене детали необходимо сверять каталожные номера, так как визуальное сходство не всегда гарантирует совпадение размеров.
Материалы и типы соединений
Картера изготавливаются с использованием технологии литья под давлением из высокопрочного чугуна. Это обеспечивает необходимую жесткость и эффективное гашение вибраций. Обычно поверхность детали покрыта антикоррозийным слоем, однако при длительной эксплуатации в агрессивных условиях это покрытие может разрушаться. В месте соединения с блоком цилиндров устанавливается уплотнительная прокладка, состояние которой критически важно для предотвращения утечек масла.
Крепление картера к блоку цилиндров осуществляется с помощью болтов, момент затяжки которых строго регламентирован производителем. Ослабление крепежных элементов может привести к образованию зазоров, через которые начнет вытекать моторное масло и попадать пыль. Герметичность соединения является ключевым параметром для корректной работы двигателя и его сцепления.
⚠️ Важно: Установка картера маховика от другой версии двигателя без предварительной проверки посадочных размеров может привести к заклиниванию первичного вала коробки передач или повреждению венца маховика при запуске.
| Параметр | Описание | Рекомендации по диагностике и ремонту |
|---|---|---|
| Признаки неисправности | Вибрации, шумы, утечки масла | Проверить крепление картеров, уровень масла |
| Методы диагностики | Визуальный осмотр, ультразвуковая диагностика | Использовать специальные инструменты для проверки |
| Ремонтные работы | Замена уплотнителей, восстановление креплений | Заменить изношенные детали, провести балансировку |
Интересные факты
Вот несколько интересных фактов о картере маховика двигателя Камминз на грузовиках КамАЗ, связанных с диагностикой и ремонтом:
Уникальная конструкция: Картер маховика двигателя Камминз имеет особую конструкцию, которая обеспечивает надежное крепление маховика и минимизирует вибрации. Это важно для долговечности двигателя и его эффективной работы, особенно в условиях тяжелых грузоперевозок.
Диагностика через вибрации: Одним из методов диагностики состояния картера маховика является анализ вибраций. Изменения в вибрационном фоне могут указывать на износ подшипников или неправильную установку маховика, что позволяет своевременно выявлять проблемы и предотвращать серьезные поломки.
Ремонт и замена: Процесс ремонта или замены картера маховика требует высокой квалификации специалистов, так как неправильная установка может привести к серьезным повреждениям двигателя. Важно использовать оригинальные запчасти и следовать рекомендациям производителя для обеспечения надежности и долговечности работы грузовика.
Диагностика неисправностей и признаки износа
Определение неисправностей картера маховика требует внимательного визуального анализа и оценки косвенных признаков. Если у вас возникают трудности при переключении передач или слышен шум, усиливающийся при нажатии на педаль сцепления, стоит обратить внимание на состояние этого узла. Первым признаком может стать масляное пятно под автомобилем в области соединения двигателя и коробки передач, которое увеличивается при работе двигателя на высоких оборотах.
Во время диагностики, после демонтажа коробки передач, необходимо тщательно очистить поверхность картера от загрязнений и масла. Трещины могут быть мелкими и находиться в местах концентрации напряжений, например, вокруг крепежных отверстий или в перегородках. Для их обнаружения рекомендуется использовать лупу и, при необходимости, метод проникающей дефектоскопии с применением специальных аэрозолей.
Предположим, что в ходе осмотра выявлен износ отверстия под подшипник первичного вала. Это может привести к смещению оси вала относительно коленчатого вала двигателя, что вызывает биение и ускоренный износ шлицевых соединений. Проверка геометрии осуществляется с помощью нутромера или штангенциркуля, а полученные результаты сравниваются с заводскими допусками.
Типичные повреждения и их последствия
Наиболее распространенной проблемой является деформация привалочной поверхности, возникающая из-за перегрева или неравномерного затягивания крепежных болтов. Изгиб плоскости приводит к недостаточному прилеганию картера сцепления, что вызывает перекос выжимного подшипника и неравномерный износ фрикционных накладок. В результате сцепление начинает «вести», и полное разрывание передачи крутящего момента не происходит.
Трещины в корпусе картера могут появляться из-за ударных нагрузок или усталости материала. Если они развиваются, это может привести к полному разрушению детали и утечке масла из системы смазки двигателя. Потеря герметичности опасна не только загрязнением окружающей среды, но и риском возгорания при попадании масла на горячие элементы выхлопной системы.
Износ мест установки под направляющие втулки также является распространенной неисправностью. Это затрудняет установку коробки передач во время сборки и может повредить шлицы первичного вала. При сборке узла важно следить за свободным ходом втулок и при необходимости заменять их на новые.
⚠️ Внимание: Использование автомобиля с треснувшим картером маховика строго запрещено, так как это может привести к отрыву коробки передач и полной потере управления транспортным средством.
Технология снятия и установки картера маховика
Замена картера маховика на двигателе Cummins ISF 3.8 требует предварительного снятия коробки передач и сцепления, что подразумевает использование подъемного оборудования или смотровой ямы. Перед началом работ важно отключить автомобиль от источника питания, отсоединив клеммы аккумулятора, а также слить масло из коробки передач, если конструкция не позволяет выполнить демонтаж без этого шага. Все операции следует проводить на остывшем двигателе, чтобы избежать ожогов.
После снятия коробки передач и демонтажа сцепления с маховиком открывается доступ к картеру. Болты, фиксирующие картер к блоку цилиндров, отворачиваются в порядке, рекомендованном производителем, обычно начиная с верхних и постепенно переходя к нижним. Это помогает избежать перекоса и повреждения резьбы. Снятый картер необходимо тщательно очистить от остатков старого герметика и масляных загрязнений.
Установка нового или восстановленного картера осуществляется в обратной последовательности. Перед монтажом на поверхность блока цилиндров наносится тонкий слой термостойкого герметика или укладывается новая прокладка, в зависимости от конструкции. Болты крепления затягиваются динамометрическим ключом с соблюдением необходимого момента и порядка затяжки.
Моменты затяжки и порядок сборки
Ключевым моментом является соблюдение параметров затяжки крепежных элементов. Для картера маховика двигателя Cummins ISF 3.8 используются болты определенного класса прочности, и их повторное использование после демонтажа не рекомендуется. Недостаточная затяжка может привести к утечкам, а чрезмерная — к обрыву болтов или деформации мест их установки.
При установке маховика важно убедиться, что он надежно прилегает к фланцу коленчатого вала, а также проверить биение рабочей поверхности. Сборка сцепления требует применения центрирующей оправки, чтобы первичный вал коробки передач корректно вошел в подшипник коленвала без перекосов. Правильная центровка обеспечивает плавную работу сцепления и исключает вибрации.
После завершения сборки всех узлов и установки коробки передач необходимо проверить уровень масла в КПП и, при необходимости, долить его до нужного уровня. Запуск двигателя следует осуществлять с выжатым сцеплением, внимательно следя за отсутствием посторонних шумов и утечек в области установленного картера.
| Параметр | Значение / Требование |
|---|---|
| Момент затяжки болтов картера | 100-120 Нм (уточняйте по руководству) |
| Тип уплотнения | Прокладка или анаэробный герметик |
| Инструмент | Динамометрический ключ, оправка сцепления |
Типичные ошибки при ремонте и обслуживании
В процессе ремонта узла сцепления и картера маховика механики часто совершают ошибки, которые могут свести на нет все усилия и привести к повторным поломкам. Одной из наиболее распространенных ошибок является игнорирование состояния направляющих втулок. Износ втулок может вызвать перекос коробки передач при установке и повреждение шлицев первичного вала. Правильным решением будет замена втулок каждый раз при снятии КПП.
Еще одной распространенной ошибкой является использование неподходящих герметиков или их чрезмерное количество. Избыток герметика может попасть в масляную систему или на фрикционные диски, что приводит к пробуксовке. Правильный подход — наносить герметик тонким слоем исключительно на обезжиренную поверхность или применять штатную прокладку.
Неправильная последовательность затяжки болтов также часто встречается в практике. Нарушение порядка затяжки приводит к перекосу картера и утечкам. Правильным методом будет затягивание болтов крест-накрест или по спирали, начиная от центра, с использованием динамометрического ключа.
Игнорирование проверки биения маховика после установки картера может вызвать вибрации. Отсутствие проверки биения приводит к рывкам при трогании и шуму. Правильным действием будет проверка биения индикатором и, при необходимости, шлифовка или замена маховика.
Сравнительный анализ методов восстановления
При выявлении повреждений картера маховика владельцу автомобиля предстоит решить: восстановить деталь или купить новую. Восстановление может включать заварку трещин, восстановление посадочных мест и шлифовку поверхностей. Этот подход оправдан, если основной корпус не поврежден, а дефекты локальны. Однако он требует высококвалифицированного специалиста и специализированного оборудования.
Приобретение нового оригинального картера или качественного аналога — более надежный, но и более затратный вариант. Новые детали гарантируют соблюдение всех геометрических параметров и ресурс, сопоставимый с ресурсом двигателя. При выборе между восстановлением и заменой важно учитывать стоимость простоя автомобиля и риски повторного выхода из строя.
Для коммерческого транспорта, работающего в условиях высокой нагрузки, предпочтительнее установка новой детали. Это минимизирует вероятность внезапной поломки в пути и обеспечивает предсказуемость ресурса узла. Восстановленные картеры могут рассматриваться как временное решение или для техники с ограниченным остаточным ресурсом двигателя.
| Критерий | Новый картер | Восстановленный картер |
|---|---|---|
| Стоимость | Высокая | Средняя / Низкая |
| Ресурс | Полный заводской | Зависит от качества ремонта |
| Гарантия | Официальная гарантия | Гарантия мастерской |
В заключение, картер маховика — важный элемент, соединяющий двигатель и трансмиссию. Его исправное состояние напрямую влияет на надежность силового агрегата и безопасность движения. Регулярный осмотр узла во время технического обслуживания и использование качественных запасных частей помогают избежать серьезных поломок.
Соблюдение технологии ремонта, включая правильную затяжку болтов и замену сопутствующих элементов, — залог долговечности ремонта. Пренебрежение мелкими дефектами или использование некачественных материалов может привести к каскадным повреждениям, стоимость устранения которых значительно превысит цену своевременной замены картера.
Рекомендации по выбору запчастей и материалов
При ремонте картеров маховиков двигателей Камминз, установленных на грузовиках КамАЗ, крайне важно правильно подбирать запчасти и материалы. Это не только обеспечит надежную работу двигателя, но и продлит срок его службы. Ниже представлены основные рекомендации по выбору запчастей и материалов.
1. Оригинальные запчасти vs. аналоги
При выборе запчастей рекомендуется отдавать предпочтение оригинальным комплектующим, так как они разрабатываются с учетом всех особенностей и требований конкретной модели двигателя. Оригинальные запчасти гарантируют высокое качество и надежность, что особенно важно для критически важных узлов, таких как картер маховика. Однако, если бюджет ограничен, можно рассмотреть качественные аналоги от проверенных производителей, которые зарекомендовали себя на рынке.
2. Проверка совместимости
Перед покупкой запчастей необходимо убедиться в их совместимости с конкретной моделью двигателя. Для этого стоит обратиться к технической документации или консультироваться с профессионалами. Неправильно подобранные детали могут привести к серьезным поломкам и дополнительным затратам на ремонт.
3. Качество материалов
При выборе материалов для ремонта картеров маховиков важно обращать внимание на их качество. Использование высококачественных материалов, таких как специальные сплавы и композиты, обеспечит долговечность и устойчивость к механическим и термическим нагрузкам. Также стоит учитывать условия эксплуатации грузовика, так как это может повлиять на выбор материалов.
4. Рекомендации по производителям
Существует множество производителей запчастей для двигателей Камминз. Рекомендуется выбирать продукцию компаний, которые имеют хорошую репутацию и положительные отзывы от пользователей. Некоторые из наиболее известных брендов включают в себя Cummins, Bosch, и другие, которые предлагают широкий ассортимент запчастей и материалов для ремонта.
5. Учет условий эксплуатации
При выборе запчастей и материалов необходимо учитывать условия эксплуатации грузовика. Например, если автомобиль используется в тяжелых условиях (высокие нагрузки, частые перегревы), стоит выбирать более прочные и устойчивые к износу детали. Это поможет избежать частых ремонтов и снизит общие затраты на обслуживание.
6. Консультации с профессионалами
Не стоит пренебрегать консультациями с опытными механиками и специалистами по ремонту двигателей. Они могут дать полезные советы по выбору запчастей и материалов, а также помочь избежать распространенных ошибок при ремонте. Кроме того, профессионалы могут порекомендовать проверенные магазины и поставщиков, что упростит процесс закупки необходимых деталей.
Следуя данным рекомендациям, можно значительно повысить качество ремонта картеров маховиков двигателей Камминз на грузовиках КамАЗ, что в свою очередь обеспечит надежную и долгосрочную эксплуатацию транспортных средств.
Критерии качества и надежности
Качество и надежность картеров маховиков двигателей Камминз, установленных на грузовиках КамАЗ, являются ключевыми факторами, определяющими долговечность и эффективность работы силовой установки. При выборе картеров маховиков следует учитывать несколько важных критериев, которые помогут избежать проблем в процессе эксплуатации.
1. Материалы изготовления
Картеры маховиков должны быть изготовлены из высококачественных материалов, способных выдерживать значительные механические нагрузки и температурные колебания. Чаще всего используются легированные стали и алюминиевые сплавы, которые обеспечивают необходимую прочность и легкость конструкции. Важно, чтобы материал имел хорошую коррозионную стойкость, так как воздействие агрессивной среды может привести к преждевременному износу.
2. Точность изготовления
Точность обработки картеров маховиков критически важна для обеспечения правильной работы двигателя. Неправильные размеры или геометрия могут привести к вибрациям, повышенному износу подшипников и другим проблемам. Поэтому необходимо проверять соответствие размеров картеров заводским стандартам и проводить контроль качества на всех этапах производства.
3. Устойчивость к термическим нагрузкам
Работа двигателя сопровождается значительными тепловыми нагрузками, и картер маховика должен быть способен выдерживать их без деформации. Для этого важно, чтобы материал имел высокую теплопроводность и низкий коэффициент теплового расширения. Это позволит избежать проблем, связанных с перегревом и последующими повреждениями.
4. Конструкция и форма
Конструкция картеров маховиков должна обеспечивать оптимальное распределение нагрузки и минимизировать риск возникновения трещин. Форма картеров также играет важную роль в их прочности. Современные технологии позволяют создавать картеры с улучшенной аэродинамикой и сниженным весом, что положительно сказывается на общей эффективности работы двигателя.
5. Совместимость с другими компонентами
При выборе картеров маховиков необходимо учитывать их совместимость с другими элементами двигателя, такими как маховик, сцепление и трансмиссия. Неправильная совместимость может привести к повышенному износу и поломкам, поэтому важно следовать рекомендациям производителя и использовать оригинальные запчасти.
6. Гарантия и сервисное обслуживание
Надежные производители картеров маховиков предлагают длительные гарантии на свою продукцию, что является дополнительным показателем качества. Также важно учитывать наличие сервисного обслуживания и запасных частей, что обеспечит возможность быстрого ремонта и минимизации времени простоя грузовика.
В заключение, выбор картеров маховиков для двигателей Камминз на грузовиках КамАЗ требует внимательного подхода и учета всех вышеперечисленных критериев. Это позволит обеспечить надежную и долговечную работу силовой установки, что в свою очередь положительно скажется на общей эффективности и экономичности эксплуатации грузовика.
Обзор специализированного оборудования для ремонта
Ремонт картеров маховиков двигателей Камминз на грузовиках КамАЗ требует использования специализированного оборудования, которое обеспечивает высокую точность и эффективность выполнения работ. В данном разделе рассмотрим основные виды оборудования, необходимых для диагностики и ремонта картеров маховиков, а также их функциональные особенности.
1. Стенды для диагностики и проверки картеров маховиков
Стенды для диагностики картеров маховиков позволяют проводить комплексные проверки на наличие деформаций, трещин и других повреждений. Они оснащены высокотехнологичными датчиками, которые обеспечивают точные измерения и позволяют выявить даже незначительные отклонения от нормы. Такие стенды могут быть как стационарными, так и мобильными, что делает их удобными для использования в различных условиях.
2. Оборудование для механической обработки
Для восстановления геометрии картеров маховиков используются фрезерные и токарные станки. Эти машины позволяют выполнять точную обработку поверхности, удаляя поврежденные участки и восстанавливая первоначальные размеры. Важно, чтобы оборудование имело возможность работы с различными материалами, так как картеры могут быть изготовлены из чугуна или алюминиевых сплавов.
3. Аппараты для сварки и наплавки
В случае обнаружения трещин или значительных повреждений картеров, необходимо использовать сварочные аппараты для их ремонта. Современные технологии сварки, такие как TIG и MIG, позволяют выполнять качественную наплавку и восстановление структуры материала. Важно выбирать оборудование, которое подходит для работы с конкретными сплавами, чтобы избежать дальнейших повреждений.
4. Установки для ультразвуковой и магнитной дефектоскопии
Для выявления скрытых дефектов, таких как микротрещины или включения, используются установки для ультразвуковой и магнитной дефектоскопии. Эти методы позволяют обнаружить проблемы на ранних стадиях, что значительно увеличивает надежность и долговечность отремонтированных картеров. Ультразвуковая дефектоскопия особенно эффективна для проверки сварных швов и сложных геометрий.
5. Оборудование для балансировки
После завершения всех ремонтных работ необходимо провести балансировку картеров маховиков. Для этого используются специальные балансировочные станки, которые позволяют определить и устранить дисбаланс, что критически важно для обеспечения стабильной работы двигателя и предотвращения вибраций. Балансировка должна проводиться с высокой точностью, чтобы гарантировать долговечность и надежность работы всего агрегата.
Таким образом, использование специализированного оборудования для ремонта картеров маховиков двигателей Камминз на грузовиках КамАЗ является ключевым фактором, влияющим на качество и долговечность выполненных работ. Правильный выбор и применение технологий обеспечивают надежность и эффективность работы грузового транспорта, что особенно важно в условиях интенсивной эксплуатации.
Инструменты и технологии для диагностики
Для эффективной диагностики картеров маховиков двигателей Камминз, установленных на грузовиках КамАЗ, необходимо использовать специализированные инструменты и технологии. Правильный выбор оборудования и методов диагностики позволяет не только выявить существующие проблемы, но и предотвратить их возникновение в будущем.
1. Основные инструменты для диагностики:
- Мультиметр: Используется для проверки электрических цепей и компонентов, таких как датчики и реле. Мультиметр позволяет измерять напряжение, ток и сопротивление, что помогает выявить неисправности в электрической системе.
- Динамометрический ключ: Необходим для контроля момента затяжки крепежных элементов картеров. Неправильный момент затяжки может привести к деформации картеров и, как следствие, к их повреждению.
- Камера для эндоскопии: Позволяет визуально осмотреть внутренние поверхности картеров и маховиков, что особенно полезно для выявления трещин, износа или других повреждений, недоступных для обычного осмотра.
- Специальные приспособления для снятия и установки картеров: Такие инструменты облегчают процесс демонтажа и монтажа картеров, минимизируя риск повреждения деталей.
2. Технологии диагностики:
- Визуальный осмотр: Первым шагом в диагностике является тщательный визуальный осмотр картеров на наличие видимых повреждений, таких как трещины, коррозия или следы утечек масла. Это позволяет быстро выявить очевидные проблемы.
- Ультразвуковая диагностика: Данная технология используется для обнаружения скрытых дефектов, таких как микротрещины. Ультразвуковые волны проникают в материал и отражаются от дефектов, что позволяет получить точные данные о состоянии картеров.
- Термография: Используется для выявления перегревов и аномалий в работе двигателя. Термографические камеры позволяют визуализировать температурные изменения, что может указывать на проблемы с картером или другими компонентами двигателя.
- Анализ масла: Регулярный анализ масла, используемого в двигателе, может дать ценную информацию о состоянии картеров. Наличие металлических частиц или других загрязнений может свидетельствовать о износе деталей.
Использование этих инструментов и технологий в комплексе позволяет проводить полную и качественную диагностику картеров маховиков двигателей Камминз на грузовиках КамАЗ. Это, в свою очередь, способствует повышению надежности и долговечности транспортных средств, а также снижению затрат на их обслуживание и ремонт.
Профилактика и уход за картером маховика
Профилактика и уход за картером маховика являются важными аспектами, которые способствуют долговечности и надежности работы двигателя Камминз, установленного на грузовиках КамАЗ. Правильное обслуживание картеров позволяет избежать серьезных поломок и дорогостоящего ремонта, а также обеспечивает стабильную работу трансмиссии.
Первым шагом в профилактике является регулярная проверка состояния картеров. Важно следить за наличием утечек масла, которые могут указывать на износ уплотнительных элементов или повреждения самого картерного корпуса. Утечки масла не только снижают уровень смазки, но и могут привести к загрязнению окружающих деталей, что в свою очередь увеличивает риск их повреждения.
Следует также обращать внимание на наличие трещин и других механических повреждений картеров. В случае обнаружения таких дефектов необходимо провести диагностику и, при необходимости, заменить поврежденные элементы. Для этого рекомендуется использовать специальные средства для проверки герметичности, которые помогут выявить скрытые проблемы.
Регулярная замена масла в картере маховика также играет ключевую роль в его обслуживании. Масло должно соответствовать рекомендациям производителя по вязкости и составу. Некачественное или старое масло может привести к ухудшению смазки и, как следствие, к повышенному износу деталей. Рекомендуется менять масло не реже чем через каждые 10 000 километров пробега или в соответствии с рекомендациями производителя.
Кроме того, важно следить за состоянием крепежных элементов картеров. Ослабленные или поврежденные болты могут привести к деформации картеров и нарушению их герметичности. Рекомендуется периодически проверять затяжку всех креплений и при необходимости подтягивать их до рекомендованных значений.
Не менее важным аспектом является чистота картеров. Накопление грязи и отложений может привести к перегреву и ухудшению работы двигателя. Регулярная мойка картеров с использованием специализированных чистящих средств поможет избежать этого. Однако следует быть осторожным, чтобы не повредить защитные покрытия и уплотнители.
В заключение, профилактика и уход за картером маховика двигателя Камминз на грузовиках КамАЗ требуют систематического подхода и внимательности. Регулярные проверки, замены масла и поддержание чистоты помогут значительно продлить срок службы двигателя и избежать серьезных поломок в будущем.
